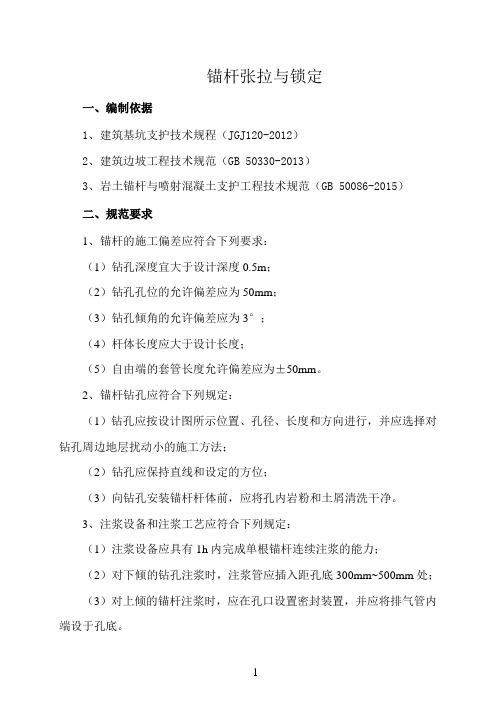

锚杆张拉与锁定一、编制依据1、建筑基坑支护技术规程（JGJ120-2012）2、建筑边坡工程技术规范（GB 50330-2013）3、岩土锚杆与喷射混凝土支护工程技术规范（GB 50086-2015）二、规范要求1、锚杆的施工偏差应符合下列要求：（1）钻孔深度宜大于设计深度0.5m；（2）钻孔孔位的允许偏差应为50mm；（3）钻孔倾角的允许偏差应为3°；（4）杆体长度应大于设计长度；（5）自由端的套管长度允许偏差应为±50mm。
2、锚杆钻孔应符合下列规定：（1）钻孔应按设计图所示位置、孔径、长度和方向进行，并应选择对钻孔周边地层扰动小的施工方法；（2）钻孔应保持直线和设定的方位；（3）向钻孔安装锚杆杆体前，应将孔内岩粉和土屑清洗干净。
3、注浆设备和注浆工艺应符合下列规定：（1）注浆设备应具有1h内完成单根锚杆连续注浆的能力；（2）对下倾的钻孔注浆时，注浆管应插入距孔底300mm~500mm处；（3）对上倾的锚杆注浆时，应在孔口设置密封装置，并应将排气管内端设于孔底。
4、钢绞线锚杆和普通钢筋锚杆的注浆应符合下列规定：（1）注浆液采用水泥浆时，水灰比宜取0.50~0.55，采用水泥砂浆时，水灰比宜取0.40~0.45，灰砂比宜取0.5~1.0，拌和用砂宜选用中粗砂。
（2）水泥浆或水泥砂浆内可掺入能提高注浆固结体早期强度或微膨胀的外掺剂，其掺入量宜按室内试验确定；（3）注浆管端部至孔底的距离不宜大于200mm，注浆及拔管过程中，注浆管口应始终埋入注浆液面内，应在水泥浆液从孔口溢出后停止注浆，注浆后，当浆液液面下降时，应进行孔口补浆；（4）采用二次压力注浆工艺时，二次压力注浆宜采用水灰比0.50~0.55的水泥浆，二次注浆管应牢固绑扎在杆体上，注浆管的出浆口应采取逆止措施，二次压力注浆时，始终注浆的压力不应小于1.5MPa；（5）基坑采用止水帷幕时，地下水位以下的锚杆注浆应采取孔口封堵措施。
现场施工记录1第四章施工记录表2济南轨道交通集团有限公司承包单位：合同号：监理单位：编号：钻孔桩钻进记录表C265单位（子单位）工程名称地铁里程分部（子分部）工程名称施工部位施工单位项目经理钻机类型及编号设计孔深（m）设计桩径（mm）护筒顶标高（m）设计孔底标高（m）地面标高（m）护筒高度（m）桩位编号孔位偏差（mm）孔垂直度时间钻进情况钻进深度（m）孔底标高（m）泥浆比重地质描述开始停止起钻读数停钻读数本次进尺累计进尺左右前后进出钻孔中出现的问题及处理方法：技术负责人质检员施工员记录员施工日期：3济南轨道交通集团有限公司承包单位：合同号：监理单位：编号：咬合桩施工记录C266工程名称大连地铁2号线海之韵站车站工程机械类型全套管钻机钻头类型套管钻头直径1200mm施工部位海之韵站主体围护结构孔号B100孔口标高2.800m设计桩底标高(m)-29.2设计桩径(m)1.2设计桩长(m)32序号工作内容工作时间共计（h）累计（h）地质情况套管深度（m）取土深度(m)备注开始停止本次进尺累计进尺本次进尺累计进尺终孔孔底标高（m）：清孔后沉渣厚度（cm）：成孔垂直度（%）：水位标高（m）：孔位偏差：专业技术负责人施工员质检员监理工程师4济南轨道交通集团有限公司承包单位：合同号：监理单位：编号：钻孔桩灌注前检验表C267单位工程名称分部工程名称分项工程名称验收部位《地下铁道工程施工及验收规范》GB50299-1999（2003年版）施工单位项目经理施工执行标准名称及编号编号：钻孔编号：孔径（cm）设计孔的中心位置实际群桩允许偏差横向：倾斜度纵向：孔深（m）设计单排桩允许偏差横向：实际纵向：孔内沉淀厚度钢筋骨架底面高程（m）：设计：实际：清孔后泥浆比重自检说明：地质情况：技术负责人施工负责人质检员记录员5济南轨道交通集团有限公司承包单位：合同号：监理单位：编号：钢筋隐蔽工程检查验收记录C268单位工程名称分部工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号《混凝土结构工程施工质量验收规范》GB50204-2002隐检部位图号检查日期隐检内容受力钢筋品种、规格、数量、位置等箍筋、构造钢筋品种、规格、数量、间距等钢筋连接方式、接头位置数量、接头百分率预埋件规格、数量、位置除锈和油污、钢筋代用、其它钢材试验、连接试验报告编号名称生产厂家复试编号连接试验编号施工单位检查结果项目专业负责人：年月日监理单位验收结论专业监理工程师：年月日6济南轨道交通集团有限公司承包单位：合同号：监理单位：编号：混凝土浇筑施工记录C269单位工程名称分部工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号《地下铁道工程施工及验收规范》GB50299-1999（2003年版）《建筑地基基础工程施工质量验收规范》GB50202-2002混凝土来源商混供料单位运输单编号供料强度等级试验单编号自拌配合比单编号混凝土配合比材料名称规格产地每m3用量每盘用量材料含水量（％）实际每盘用量（kg）水泥砂子石子外掺剂实测坍落度cm出盘温度oC入模温度oC混凝土完成数量完成时间试件置留种类、数量、编号混凝土浇筑中出现的问题及处理情况施工单位技术负责人质检工程师注：本记录每浇筑一次混凝土记录一张。
锚杆张拉与锁定文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-锚杆张拉与锁定一、编制依据1、建筑基坑支护技术规程（JGJ120-2012）2、建筑边坡工程技术规范（GB 50330-2013）3、岩土锚杆与喷射混凝土支护工程技术规范（GB 50086-2015）二、规范要求1、锚杆的施工偏差应符合下列要求：（1）钻孔深度宜大于设计深度0.5m；（2）钻孔孔位的允许偏差应为50mm；（3）钻孔倾角的允许偏差应为3°；（4）杆体长度应大于设计长度；（5）自由端的套管长度允许偏差应为±50mm。
2、锚杆钻孔应符合下列规定：（1）钻孔应按设计图所示位置、孔径、长度和方向进行，并应选择对钻孔周边地层扰动小的施工方法；（2）钻孔应保持直线和设定的方位；（3）向钻孔安装锚杆杆体前，应将孔内岩粉和土屑清洗干净。
3、注浆设备和注浆工艺应符合下列规定：（1）注浆设备应具有1h内完成单根锚杆连续注浆的能力；（2）对下倾的钻孔注浆时，注浆管应插入距孔底300mm~500mm处；（3）对上倾的锚杆注浆时，应在孔口设置密封装置，并应将排气管内端设于孔底。
4、钢绞线锚杆和普通钢筋锚杆的注浆应符合下列规定：（1）注浆液采用水泥浆时，水灰比宜取0.50~0.55，采用水泥砂浆时，水灰比宜取0.40~0.45，灰砂比宜取0.5~1.0，拌和用砂宜选用中粗砂。
（2）水泥浆或水泥砂浆内可掺入能提高注浆固结体早期强度或微膨胀的外掺剂，其掺入量宜按室内试验确定；（3）注浆管端部至孔底的距离不宜大于200mm，注浆及拔管过程中，注浆管口应始终埋入注浆液面内，应在水泥浆液从孔口溢出后停止注浆，注浆后，当浆液液面下降时，应进行孔口补浆；（4）采用二次压力注浆工艺时，二次压力注浆宜采用水灰比0.50~0.55的水泥浆，二次注浆管应牢固绑扎在杆体上，注浆管的出浆口应采取逆止措施，二次压力注浆时，始终注浆的压力不应小于1.5MPa；（5）基坑采用止水帷幕时，地下水位以下的锚杆注浆应采取孔口封堵措施。
锚杆拉拔力试验标准第一篇：锚杆拉拔力试验标准KPa、KN、吨之间关系换算P=F/S F=Mg 牛是力的单位吨是质量单位帕是压强单位他们之间必须定义一个单位面积（比如一平方米）才可以换算，否则无法换算牛这个单位通常为质量乘重力常数，即千克乘9.8（地球重力常数）获得的值。
即F=Mg 吨就是质量单位，他是一个物体体积与密度乘积得到的，M=V*密度帕，就是一个压力作用于某一单位面积上得到的比值，P=F/S 兆帕是MPa，而KPa是千帕，两者相差1000倍。
另外注意大小写，帕的P必须大写，a必须小写，前面的前缀单位如果是正位，也就是倍数为正10倍整数的，那么用大写，比如M[兆（一百万倍）]K[千（一千倍）] 而如果是负10的倍数的，则用小写，比如d[分（10份之一）]c[厘（百份之一）] 吨是个质量单位1吨就是1000千克，帕是个压力单位（原来叫压强），即单位面积的压力，1MPa既10的6次方牛在1平方米上的压力，一千牛等于0.1吨在1平方米上的压力！你说1MP=10的6次方牛在1平方米上的压力, 那么请问1MP= 公式:1Pa=1N/平方米压强的定义:单位面积上所受到的力.力-重力---千克力－kgf（非法定计量单位）牛顿-N（法定计量单位），1kgf=9.81N 压力-压强----1kgf/cm2=9.80665*10 的 4 次方 Pa.N---力的单位t---重量单位Pa--压力单位杨家寨煤矿锚杆抗拔力检测管理规定为了能够及时掌握锚杆支护巷道锚杆锚固力的情况，根据锚杆支护巷道安全质量标准化的要求，特制定此规定：一、锚杆抗拔力检测总体要求、根据 GB50086-2001 《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆抗拔力试验。
、锚杆抗拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。
、试验必须在现场进行，使用的材料和设备与巷道正常支护相同。
锚杆张拉与锁定.————————————————————————————————作者: ————————————————————————————————日期:锚杆张拉与锁定一、编制依据1、建筑基坑支护技术规程（JGJ１２0-20１2)2、建筑边坡工程技术规范（GB 50３3０-２013)3、岩土锚杆与喷射混凝土支护工程技术规范(GB 5００8６－2015）二、规范要求1、锚杆的施工偏差应符合下列要求:(１）钻孔深度宜大于设计深度0.5m；(2）钻孔孔位的允许偏差应为50mm；（3)钻孔倾角的允许偏差应为３°；（4）杆体长度应大于设计长度；(５）自由端的套管长度允许偏差应为±５０mm。
2、锚杆钻孔应符合下列规定：（１)钻孔应按设计图所示位置、孔径、长度和方向进行，并应选择对钻孔周边地层扰动小的施工方法；（2）钻孔应保持直线和设定的方位；（3）向钻孔安装锚杆杆体前，应将孔内岩粉和土屑清洗干净。
3、注浆设备和注浆工艺应符合下列规定:（1)注浆设备应具有1h内完成单根锚杆连续注浆的能力;（２）对下倾的钻孔注浆时,注浆管应插入距孔底300mｍ~500mm处；(3)对上倾的锚杆注浆时,应在孔口设置密封装置，并应将排气管内端设于孔底。
4、钢绞线锚杆和普通钢筋锚杆的注浆应符合下列规定:（1)注浆液采用水泥浆时，水灰比宜取0．５０~０.５5,采用水泥砂浆时，水灰比宜取０.4０～0.４５,灰砂比宜取0．5~1.０,拌和用砂宜选用中粗砂。
(2)水泥浆或水泥砂浆内可掺入能提高注浆固结体早期强度或微膨胀的外掺剂,其掺入量宜按室内试验确定;（3)注浆管端部至孔底的距离不宜大于20０mm，注浆及拔管过程中，注浆管口应始终埋入注浆液面内，应在水泥浆液从孔口溢出后停止注浆，注浆后,当浆液液面下降时，应进行孔口补浆;（４）采用二次压力注浆工艺时，二次压力注浆宜采用水灰比0．５0~0.55的水泥浆，二次注浆管应牢固绑扎在杆体上,注浆管的出浆口应采取逆止措施,二次压力注浆时，始终注浆的压力不应小于1．5MＰa；(５）基坑采用止水帷幕时,地下水位以下的锚杆注浆应采取孔口封堵措施。
