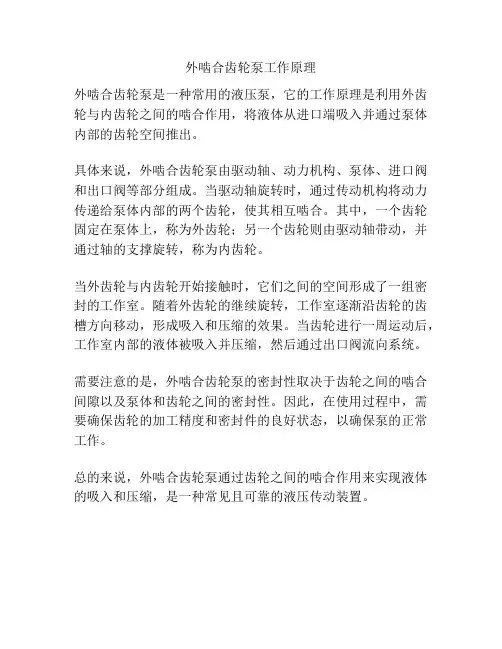

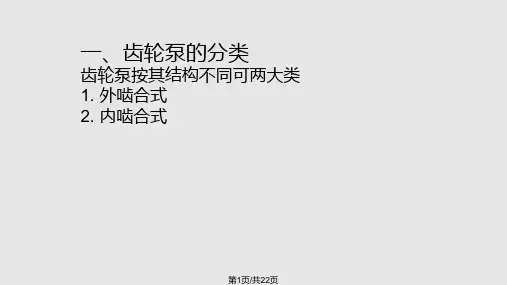

外啮合齿轮泵工作原理
外啮合齿轮泵是一种常用的液压泵，它的工作原理是利用外齿轮与内齿轮之间的啮合作用，将液体从进口端吸入并通过泵体内部的齿轮空间推出。

具体来说，外啮合齿轮泵由驱动轴、动力机构、泵体、进口阀和出口阀等部分组成。

当驱动轴旋转时，通过传动机构将动力传递给泵体内部的两个齿轮，使其相互啮合。

其中，一个齿轮固定在泵体上，称为外齿轮；另一个齿轮则由驱动轴带动，并通过轴的支撑旋转，称为内齿轮。

当外齿轮与内齿轮开始接触时，它们之间的空间形成了一组密封的工作室。

随着外齿轮的继续旋转，工作室逐渐沿齿轮的齿槽方向移动，形成吸入和压缩的效果。

当齿轮进行一周运动后，工作室内部的液体被吸入并压缩，然后通过出口阀流向系统。

需要注意的是，外啮合齿轮泵的密封性取决于齿轮之间的啮合间隙以及泵体和齿轮之间的密封性。

因此，在使用过程中，需要确保齿轮的加工精度和密封件的良好状态，以确保泵的正常工作。

总的来说，外啮合齿轮泵通过齿轮之间的啮合作用来实现液体的吸入和压缩，是一种常见且可靠的液压传动装置。

图 1 是外啮合齿轮泵的工作原理图。

由图可见，这种泵的壳体内装有一对外啮合齿轮。

由于齿轮端面与壳体端盖之间的缝隙很小，齿轮齿顶与壳体内表面的间隙也很小，因此可以看成将齿轮泵壳体内分隔成左、右两个密封容腔。

当齿轮按图示方向旋转时，右侧的齿轮逐渐脱离啮合，露出齿间。

因此这一侧的密封容腔的体积逐渐增大，形成局部真空，油箱中的油液在大气压力的作用下经泵的吸油口进入这个腔体，因此这个容腔称为吸油腔。

随着齿轮的转动，每个齿间中的油液从右侧被带到了左侧。

在左侧的密封容腔中，轮齿逐渐进入啮合,使左侧密封容腔的体积逐渐减小，把齿间的油液从压油口挤压输出的容腔称为压油腔。

当齿轮泵不断地旋转时，齿轮泵的吸、压油口不断地吸油和压油，实现了向液压系统输送油液的过程。

在齿轮泵中，吸油区和压油区由相互啮合的轮齿和泵体分隔开来，因此没有单独的配油机构。

齿轮泵是容积式回转泵的一种，其工作原理是：齿轮泵具有一对互相啮合的齿轮，齿轮（主动轮）固定在主动轴上，齿轮泵的轴一端伸出壳外由原动机驱动，齿轮泵的另一个齿轮（从动轮）装在另一个轴上，齿轮泵的齿轮旋转时，液体沿吸油管进入到吸入空间，沿上下壳壁被两个齿轮分别挤压到排出空间汇合（齿与齿啮合前），然后进入压油管排出。

齿轮泵的主要特点是结构紧凑、体积小、重量轻、造价低。

但与其他类型泵比较，有效率低、振动大、噪音大和易磨损的缺点。

齿轮泵适合于输送黏稠液体外啮合齿轮泵的设计设计齿轮泵时，应该在保证所需性能和寿命的前提下，尽可能使尺寸小、重量轻、制造容易、成本低，以求技术上先进，经济上合理。

我们已知某润滑油泵工作压差p ∆=７０（bar ）和排量q=62582(ml/r)用Y132S-4电动机作为原动机带动油泵的正常工作。

一．定刀具角n a 和齿顶高系数o f采用标准刀具， 20=n a ，齿顶高系数1=o f二．选齿数Z排量与齿数，查资料《液压文件》中查得)/(10232r ml B Zm q -⨯=π（1-1）考虑到实际上齿间的容积比轮齿的有效体积稍大，所以齿轮泵的理论排量应比按式（1-1）计算的值大一些，并且齿数越少差值越大。

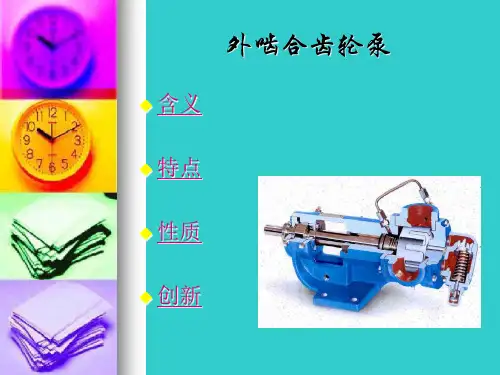

外啮合齿轮泵实物结构
外啮合齿轮泵是一种应用广泛的齿轮泵，其结构包括主动齿轮、从动齿轮、泵体、泵盖和安全阀等部分。

泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。

两个齿轮的轮轴分别装在两泵盖上的轴承孔内，主动齿轮轴伸出泵体，由电动机带动旋转。

此外，外啮合齿轮泵的工作原理是：当齿轮按图示方法旋转时，啮合点右侧的齿逐渐退出啮合，同时齿间的油液由吸油腔带往压油腔，使得吸油腔间隙增大，形成局部真空，油箱中的油液在外界大气压作用下进入吸油腔。

同时，啮合点左侧的齿逐渐进入啮合，把齿间的油液挤压出来。

这就是齿轮泵吸油和压油的过程。

以上内容仅供参考，如需更多关于外啮合齿轮泵的信息，建议查阅机械工程相关书籍或咨询专业人士。

外啮合齿轮泵工作原理
外啮合齿轮泵是一种常见的液压泵，它通过两个啮合的齿轮来抽取和驱动液体流动。

其工作原理如下：
1. 泵进口：初始时，泵的进口处与液体连接，液体通过进口进入泵内。

2. 齿轮啮合：泵内有两个啮合的齿轮，一个为驱动齿轮，另一个为从动齿轮。

两个齿轮之间形成密封的啮合间隙。

3. 齿轮旋转：当驱动齿轮转动时，从动齿轮也会随之转动。

两个齿轮的旋转方向相反。

4. 随动泵腔：从动齿轮的旋转会带动泵腔的容积随之改变。

当从动齿轮和驱动齿轮之间的啮合间隙扩大时，泵腔的容积增大，形成负压。

5. 吸入液体：由于负压的作用，泵腔内的液体被吸入，进一步填充泵腔。

6. 排出液体：随着齿轮的旋转，负压逐渐减小，泵腔内的液体被迫排出。

7. 完成循环：齿轮的旋转持续使泵腔内的液体随之进入和排出，从而完成液体的循环输送。

总的来说，外啮合齿轮泵通过齿轮的转动来改变泵腔内的容积，
从而实现吸入和排出液体的过程。

这种泵结构简单，使用方便，广泛应用于工业和机械领域中。
