变电站一次设备概述资料

格式：ppt
大小：93.51 KB
文档页数：14

下载文档原格式

变电一次设备PPT课件

分类
根据功能和用途，变电一次设备可分为变压器、开关设备、互感器、避雷器、母线等。工作Fra bibliotek理母线
用于汇集和分配电能，是连接各个电气设备的导体。
变压器
利用电磁感应原理，通过一次线圈和二次线圈之间的磁场耦合，实现电压、电流和阻抗的变换。
开关设备
用于接通和断开电路，包括断路器、隔离开关等。
避雷器
断路器一般由触头、灭弧装置和其它部分组成，触头是其灭弧装置和执行断开功能的关键部分。
断路器的选择应根据其所在的线路的额定电流、额定电压、短路电流等因素进行选择。
隔离开关
隔离开关一般比较庞大，其结构也较为简单，主要由绝缘底板、静触头和动触头组成。
在操作隔离开关时，应注意其操作顺序，应先断开断路器，再操作隔离开关，以避免带负荷拉刀闸事故的
.2.2 环保化
随着环保意识的不断提高，变电一次设备也向着更加环保的方向发展。设备的设计和制造过程中应注重节能减排，减少对环境的污染。
例如，采用低损耗的变压器、节能型开关柜等设备，降低设备运行过程中的能源消耗；同时，加强设备的回收和再利用，推动绿色制造和循环经济的发展。
.2.3 集成化
集成化是未来变电一次设备的重要发展趋势之一。通过将多个设备和系统集成到一个平台上，实现资源的共享和优化配置，提高设备的利用率和运行效率。
定期保养
根据设备类型和运行状况，进行润滑、清洁、调整等保养工作，保持设备良好状态。
异常处理
发现设备异常时，及时采取措施进行处理，防止故障扩大。
检修周期与内容
定期检修
按照规定周期对设备进行全面检查和维修，确保设备性能稳定。
状态检修
根据设备运行状态和监测数据，及时发现潜在问题并进行维修，避免设备损坏。

变电站设备讲解

三、高压断路器
1、作用
（1）控制作用: 正常时接通、断开负荷电流。
（2）保护作用：故障时接通、断开短路电流。
2、符号 QF，DL
油：灭弧介质
3、类型空 SF6气：：
真空：磁吹：
4、技术参数
（1）额定电压（2）额定电流（3）额定开断电流
（4）动稳定电流（5）热稳定电流（6）关合电流
（7）全开断时间（8）操作循环
（3）额定开断电流。在额定电压下，规定的时间内断路器能可靠切断的最大电流的有效值，称为额定开断电流电I流k，为它：表1.6示、断3.路15器、的6.3断、路8、能1力0、。1我2.国5、规1定6、额2定0、开2断5、 31.5、40、50、63、80、100kA等
（4）动稳定电流。断路器在闭合位置时，所能通过的最大短路电流，称为动稳定电流，亦称额定峰值耐受电流，它表明断路器在冲击短路电流作用下，承受电动力的能力。这个值的大小由导电及绝缘等部分的机械强度所决定
2、二次设备
对一次设备进行测量、监视、保护、控制的设备。
（1）测量表计（2）绝缘监察装置（3）控制和信号装置（4）继电保护装置（5）自动装置（6）直流电源设备（7）塞流线圈（高频阻波器）
3、电气接线和配电装置的概念
（1）电气主接线（一次接线）
一次设备按预期的生产流程所连接形成的电路。
就是这种气体分子或原子生成负离子的倾向性强。由电弧电离所产生的电子，被SF6气体和由它分解产生的卤族分子和原子强烈的吸附，因而带电粒子的移动性显著降低，并由于负离子与正离子极易复合还原为中性分子和原子。因此，弧隙空间导电性的消失过程非常迅速。弧隙电导率很快降低，从而促使电弧熄灭。
(3) 真空断路器的灭弧原理

《变电站一次设备》课件

电流互感器：用于测量电流，将大电流转换为小电流
工作原理：电磁感应原理
添加标题
添加标题
电压互感器：用于测量电压，将高电压转换为低电压
添加标题
添加标题
应用领域：电力系统、电气设备、自动化控制等
变压器的运行状态：正常、异常、故障
变压器的故障处理：断电、检查、维修
添加标题
添加标题
变压器的维护方法：定期检查、清洁、更换零件
电流互感器：用于测量电流，确保其正常运行
电压互感器：用于测量电压，确保其正常运行
运行维护：定期检查、清洁、更换老化部件
故障处理：及时处理故障，确保设备安全运行
故障类型：过热、过载、短路、接地等
故障原因：设备老化、维护不当、操作失误等
故障处理：切断电源、检查故障点、更换损坏部件等
添加标题
添加标题
变压器的安全操作：遵守操作规程，注意安全距离
运行状态：正常、故障、检修等
断路器的作用：控制电路通断，保护设备安全
维护方法：定期检查、清洁、润滑等
故障处理：根据故障现象，采取相应措施，如更换损坏部件、
调整参数等
隔离开关的作用：用于断开和闭合电路，保证电气设备的安全运行隔离开关的分类：手动隔离开关、电动隔离开关、气动隔离开关等隔离开关的维护：定期检查、清洁、润滑等，确保其正常运行隔离开关的故障处理：及时发现并处理故障，确保电气设备的安全运行
预防措施：定期检查、维护、更换老化部件、加强操作培训等
故障类型：过载、短路、接地故障等故障处理：切断电源、检查故障原因、更换损坏部件等预防措施：定期检查、维护、更换老化部件等安全操作：遵守操作规程，确保人身安全培训与教育：加强员工培训，提高故障处理能力技术更新：采用新技术、新设备，提高设备可靠性

变电一次设备基础知识

1.3.7检查呼吸器，油封应正常，呼吸应畅通，硅胶潮解变色部分不应超过总量有1/2。1.3.8减压装置是否完好，有无动作。1.3.9检查瓦斯继电器与油枕间连接阀门，应打开，瓦斯继电器内无气体，且充满油。注意不得触动探针，否则会引发事故。1.3.10检查变压器铁芯接地线和外壳接地线，应良好。1.3.11检查有载调压分接开关位置，应正确。操作机构中机械指示器与受控制室内分接开关位置指示应一致。
（5）载流导体。如裸导体、电缆等。按设计要求，将有关电气设备连接起来。（6）交流电气一、二次之间的转换设备。如电压和电流互感器，通过它们将一次侧的电压、电流转变给二次系统。
变电站中的一次设备主要包括一下15种：变压器断路器隔离开关电压互感器电流互感器电容器电抗器接地变避雷器耦合电容器阻波器消弧线圈母线绝缘子站用变
变压器
1.主变压器1.1主变的概念：变压器是一种静止的电气设备，它通过电磁感应的作用，把一种电压的交流电能转换成频率相同的另一种电压的交流电能。
1.2主变的结构和各部件作用1.2.1铁芯：起导磁作用，变压器的一、二次线圈绕在铁芯上。1.2.2线圈：起导电作用，每相有两绕组或三绕组，按要求的不同绕法形成圆筒形套在铁芯上，低压在里，高压在外。1.2.3油箱：是变压器的外壳，起储油作用。1.2.4油枕（胶囊式和隔膜式）：起着储油及补油的作用（用以补偿油的热胀冷缩或缺油漏油引起的油位变化，并能合空气与本体油不直接接触减省了油的氧化），保证油箱内充满油，油枕的侧面装有油位计，可以监视油位的变化。
1.5.5当发现变压器的油面较当时油温应有的油位显著降低时，应查明原因，汇报检修公司及时补充。运行中进行补油时应将主变重瓦斯保护改接信号。但当主变大量漏油而使油位迅速下降时，禁止将瓦斯保护改投信号，而必须迅速采取措施，阻止漏油。1.5.6变压器油位因温度上升有可能高出油位指示极限，经查明不是假油位所致时，则应放油，使油位降至与当时油温相对应的高度,以免溢油。1.5.7铁芯多点接地而接地电流较大时，应汇报检修安色

一次设备概述

分类：阀式氧化锌变电站其它防雷设施：避雷线避雷针主要为了防止直击雷对电气设备产生的危害
网辐射的主干网。
5. 110KV系统目前作为城市配网和向周围辐射的主网
6. 35KV、10KV系统作为配电、农电网的主网使用，到重要用户的主要输电通道
电网的中性点运行方式
1.中性点不接地系统 2.中性点小电流接地系统
3.中性点直接接地系统（大电网接地系统）
在变电站的一次设备及作用 1.主变压器 2.母线 3.断路器（开关） 4.隔离开关（刀闸） 5.接地刀闸（地刀） 6.电流互感器（CT） 7.电压互感器（PT)等
2. 机构（电磁，电动机，液压油，气动，弹簧等）
3. 支持瓷瓶 4. 传动机构 5. 底座
型号及含义：SW6-110/1250 户外少油断路器6型额定电压110KV 额定电流1250A。ZN28－ 10.5/1250A 户内真空断路器28型额定电压1KV 额定电流1250A 。LW15-220/3150 户外六氟化硫断路器15型额定电压220KV，额定电流
变压器型号含义： SFPSZ-150000/220 YN,yn,D11
三相三绕组变压器，冷却方式：强迫油循环风冷，调压方式：有载
额定容量：150000KVA 额定电压：220KV 接线组别： YN,yn,D11
断路器及各部件的作用
1. 断路器作用：控制和保护
2. 各部件作用： 1. 灭弧室（绝缘油，真空，SF6，压缩空气等）
电流互感器及各部件的作用
1. 电流互感器作用：将一次大电流变换为二次小电流供保护，测量，计量等二次设备使用。
2. 变流比：75，300，500，1200，2500，4000/1，5 3. 精确级：TYD 5P级 0.5 0.2等 4. 分类：

变电站一次设备知识

110kV SF6断路器 1—灭弧室；2—绝缘支柱；3—分合闸指示； 4—断路器控制箱
断路器控制箱 1—计数器及控制单元；2—照明灯；3—继电器组；4—端子排；5—液压监控单元；6—液压表；7—SF6压力表；8—加热器；9—液压储能电机
断路器“弹簧未储能”处理 1）若断路器在运行状态中，发出“弹簧未储能（释能）”信号，此时会自动切断断路器的合闸回路，不能合闸（重合闸），但可以跳闸。 2）现场检查合闸弹簧、储能电动机及储能电动机电源回路（包括回路中所有空气开关的投入情况），根据检查后的不同原因，设法恢复正常储能。若不能及时恢复，应汇报调度，并上报紧急缺陷。（5）断路器状态指示。如图2-24所示，断路器分合闸指示位于基架处，绿底白字的“O”代表分闸，红底白字“I”代表合闸。
2）没有旁路的则将正常负荷倒至另外一段母线后，用母联断路器断开电源，拉开故障开关两侧隔离开关。（4）隔离后，将断路器转检修状态，做好安全措施，等待维修人员进行抢修。
在现场发现SF6断路器有异味、异响、漏气时，应停止一切工作，并由室内撤至室外，立即远离现场。室外应远离漏气点10m以上，并处在上风口。对发现SF6泄漏的断路器进行检查或事故处理时应戴防毒面具并站在上风侧。
3）摇进手车时，若发现卡阻情况，不能强行继续操作，应先检查设备状况是否正确，如开关是否为分位，接地开关是否已拉开等。若设备状态、操作步骤均正确，则需通知班组前来处理。 4）将手车拉出或推入开关柜时，要将手车的两个把手向内拉，如右图所示，手车到位后要确认把手复位到位后，才能确认手车操作到位，如下图所示。 5）合接地开关时，若发现不能操作或阻力很大，应先暂停操作，避免损坏接地开关机构。这时应先检查手车是否确实在试验或检修位置。手车到位后，卡位把手的卡舌刚好卡好，卡位把手应可自由来回往返。

变电站一次设备简介

变压器的主要部件
14.绝缘套管
变压器绕组的引出线从油箱内穿过油箱盖时，必须经过绝缘套管，以使带电的引出线与接地的油箱绝缘。
（1）单一绝缘套管，又分为纯瓷套管；（2）复合绝缘套管，又分为充油、充胶、充气套管三种；（3）电容式套管，又分为油纸电容式和胶纸电容式两种。
第三部分：断路器简介
断路器工作原理
SF6断路器的作用
SF6气体作为灭弧和绝缘介质利用电弧的能量及压缩缸
产生SF6压缩气体，熄灭电弧切断额定电流和故障电流对线路和设备的控制和保护
断路器分类
外形结构上分为三类
瓷柱式单断口电压高、开断电流断路器大，检修维护工作量小。
落地罐式
具有瓷柱式断路器所有优点，可以内附电流互感器，造价昂贵。
变压器的主要部件
4.1.无载分接开关
无载分接开关又称无励磁分接开关，一般设有3到5个分接位置。操作部分装于变压器顶部，经操作杆与分接开关转轴连接。
切换分接开关注意事项：1.切换前应将变压器停电，做好安全措施；2.三相必须同时切换，且处于同一档位置；3.切换时应来回多切换几次，最后切到所需档位，防止由于氧化膜影响接触效果；4.切换后须测量三相直流电阻; 5.切换后须测量三相变比。
变压器的主要部件
波纹式油枕
胶囊式油枕
变压器的主要部件
7.呼吸器
呼吸器又叫吸湿器，容器内装有干燥剂（如硅胶)；当油枕内的空气随着变压器油体积膨胀或缩小时，排出或吸入的空气都经过呼吸器，呼吸器内的干燥剂吸收空气中的水分，对空气起过滤作用，从而保障了油枕内的空气干燥而清洁。
有载开关油枕的呼吸器干燥剂更需及时更换，原因是油枕属敞开式油枕，没有胶囊或者隔膜，呼吸器一旦失去吸潮功能，水分就会直接沿管道进入开关内。波纹油枕没有呼吸器。

电力基础知识培训变电站一次设备

电力基础知识培训变电站一次设备1. 电力系统基础知识- 电力系统是由发电厂、变电站和输电线路组成的电力传输和分配系统。

发电厂产生电力，输电线路将电力传输到变电站，变电站通过变压器将电压升高或降低，并将电力分配给各个用电设备。

2. 变电站一次设备- 变电站一次设备包括变压器、断路器、隔离开关、电流互感器、电压互感器等。

这些设备负责将输电线路输入的高压电力转换为适合供电系统使用的低压电力，并确保在故障发生时能够及时隔离故障段并保证供电系统的安全稳定运行。

3. 变压器- 变压器是变电站中最重要的一次设备之一，它负责将输电线路输入的高压电力通过电磁感应转换为低压电力，以满足用户需求。

变压器通常分为升压变压器和降压变压器。

4. 断路器和隔离开关- 断路器和隔离开关是用于控制和隔离输电线路的设备。

在输电线路发生故障时，断路器能够快速切断电路以保护设备和人员，而隔离开关则能够将故障段与正常段隔离，确保故障不会影响整个供电系统。

5. 电流互感器和电压互感器- 电流互感器和电压互感器用于监测输电线路的电流和电压情况，以便运维人员及时了解电力系统的运行情况并进行故障处理。

通过对变电站一次设备的基础知识培训，电力系统运维人员能够更好地理解并掌握变电站供电系统的运行原理和设备特点，提高对一次设备的管理和维护水平，确保供电系统的安全稳定运行。

在电力行业中，变电站一次设备是电力系统的核心组成部分之一。

它们的作用不仅在于将输电线路输入的高压电力转换为适合供电系统使用的低压电力，还负责保障电网的安全稳定运行。

因此，对变电站一次设备的深入了解和掌握是至关重要的。

首先，变压器是变电站一次设备中最基本和核心的设备之一。

它通过电磁感应原理将输电线路输入的高压电力转换为低压电力，以满足用户需求。

变压器通常分为升压变压器和降压变压器，根据供电系统的需要进行选择。

除了对电压进行转换外，变压器还具有提高电力传输效率和降低输电线路损耗的作用，因而是供电系统不可或缺的设备。

变电站一次设备介绍

基本部件（主要针对巡检内容）：组件与主变压器基本一致，根据电压等级的不同相比主变压器内容有所减少，室外的配套内容可增加一项：跌落式熔断器。
7 Part
基本概念：一种能释放过电压能量、限制过电压幅值的设备。当过电压出现时，避雷器两端子间的电压不超过规定值，使电气设备免受过电压损坏；过电压作用后，又能使系统迅速恢复正常状态。
变电站一次设备（主要）
1
电气一次接线图简介
2
变压器（主变）
CONTENTS
目录
3
断路器
4
隔离开关和接地开关
5
互感器（PT、CT）
6
站用变（接地变）
7
避雷器
8
电容器组、电抗器（消弧线圈）
9
配电装置室（高压室）
10 继电保护室
11 通信室及其它
12 GIS/HIGS设备
1 Part
电气接线图：使用电气系统标准图形符号和文字符号表示电气装置中的各元件及其相互联系的工程图。可分为：一次接线图和二次接线图。
2、电压互感器（PT）：将高电压变成低电压的互感器。在正常使用情况下，其比差和角差都应在允许范围内。
分类：（1）、按绕组数目分：①、双绕组；②、三绕组。（2）、按绝缘介质分：①、干式；②、浇筑式；③、油浸式；④、气体式。（3）、按工作原理分：①、电磁式；②、电容式；③、电子式。
特点：（1）、电压互感器一次绕组并联在电力线路中，匝数较多，而二次绕组与测量仪表或继电器电压线圈并联，
作人员的安全。（3）、有足够的动热稳定、机械强度、绝缘强度。（4）、跳、合闸时的同期要好，要有最佳的跳合闸速度，以尽可能降低操作过电压。（5）、应结构简单动作可靠。（6）、带有接地刀闸的隔离开关必须装设联锁机构，以保证隔离开关的正确操作。外式

变配电所一次设备简介

通过监测电力系统中电气量的变化，当电气量超过一定范围时，自动切断故障电路或发出警报，保护电力系统和设备免受损坏。
保护装置类型
包括过电流保护、欠电压保护、过电压保护、差动保护等。根据保护对象和故障类型的不同，可选择相应的保护装置。
防雷接地与保护装置在电力系统中的应用
01
在变配电所中的应用
结构
电力电容器主要由芯子、外壳和出线结构等几部分组成，常采用单台或多台电容器组合起来使用。
类型
根据安装和运行方式的不同，电力电容器可分为户内式和户外式两种。按相数不同，可分为单相和三相两种。
无功补偿装置原理、结构及类型
01 02 03
原理
无功补偿装置在电力供电系统中起到提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
变配电所一次设备简介
汇报人：XX
目录
• 变配电所概述 • 一次设备基本概念及分类 • 高压开关设备 • 变压器与互感器 • 电力电容器与无功补偿装置 • 防雷接地与保护装置 • 总结与展望
01
变配电所概述
变配电所定义与功能
定义
变配电所是电力系统中对电能的电压和电流进行变换、集中和分配的
场所。
变换电压
通过变压器将高电压变换为低电压，或反之。
分配电能
将电能按保护
对电力系统进行监控、测量、控制和保护，确保系统安全、稳定运行
。
变配电所分类及特点
根据电压等级
高压变配电所、中压变配电所、低压变配电所。
根据用途
工业变配电所、民用变配电所、专用变配电所（如铁路、矿山等）。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2. 机构（电磁，电动机，液压油，气动，弹簧等）
3. 支持瓷瓶 4. 传动机构 5. 底座
型号及含义：SW6-110/1250 户外少油断路器6型额定电压110KV 额定电流1250A。ZN28－ 10.5/1250A 户内真空断路器28型额定电压1KV 额定电流1250A 。LW15-220/3150 户外六氟化硫断路器15型额定电压220KV，额定电流
电流互感器及各部件的作用
1. 电流互感器作用：将一次大电流变换为二次小电流供保护，测量，计量等二次设备使用。
2. 变流比：75，300，500，1200，2500，4000/1，5 3. 精确级：TYD 5P级 0.5 0.2等 4. 分类：
1. 干式 2. 充油 3. 充气（SF6) 1. 组成：运行时二次为短路运行，二次侧不能开路运行。
主变压器作用及各部件作用
为了提高电网的运行性经济性，就要减少输、变电过程中的功率损耗。而功率损耗与输电电流有直接关系，即（P＝I2 R)，提高电压可以减少功率损耗
变压器各部件的作用
1. 铁芯 2. 绕组 3. 本体油箱 4. 绝缘油 5. 冷却系统 6. 油枕油标 7. 中性点设备 8. 压力释放阀 9. 瓦斯继电器 10.调压装置 11.套管及出线
接地刀闸线及各部件的作用
1. 接地刀闸作用：保护工作人员在设备检修时人身安全。
2. 各部件作用：
1. 导电部分（导电杆和动静触头） 2. 机构（手动，电动） 3. 底座
安装形式：独立安装与隔离开关一起安装
GW17-220/IID 即为户外隔离开关17型，额定电压220KV 隔离开关两侧均安装接地刀闸。
变压器型号含义： SFPSZ-150000/220 YN,yn,D11
三相三绕组变压器，冷却方式：强迫油循环风冷，调压方式：有载
额定容量：150000KVA 额定电压：220KV 接线组别： YN,yn,D11
断路器及各部件的作用
1. 断路器作用：控制和保护
2. 各部件作用： 1. 灭弧室（绝缘油，真空，SF6，压缩空气等）
1. 电磁式
（快淘态了）
2. 电容分压式（常用）
3. 光电耦合式（较少）
1. 组成：
1. 一次电压线圈二次电压线圈（星型，开口三角）
2. 套管，二次接线盒等
母线及母线设备的作用
1. 母线作用：汇集和分配电能。 2. 母线分类：硬母线，软母线 3. 避雷器作用：ቤተ መጻሕፍቲ ባይዱ止雷击行波侵入，保护设备

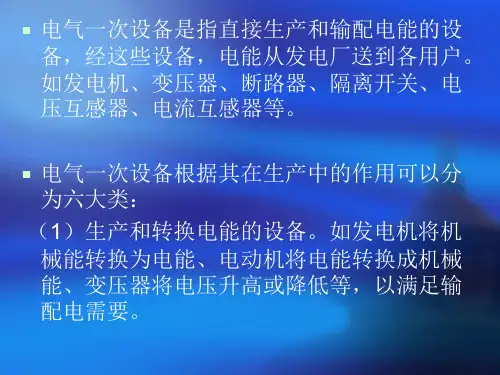

一次设备指的是：直接参与电能的生产，输送，分配，使用的电气设备
主要由：发电机，变压器，输电线路，断路器，电流互感器，电压互感器，隔离开关，接地刀闸，母线，高频通道等组成。
目前我国常用的电压等级有以下几种：
1. 1000KV系统目前正在建设 2. 500KV系统目前为网际、省际的主要骨干网架 3. 330KV系统目前西北电网的主干网架 4. 220KV系统目前在我省作为城市环网和向周边电
1. 一次电流线圈二次电流线圈 2. 套管，二次接线盒膨胀器油标密度继电器等
电压互感器及各部件的作用
1. 电压互感器作用：将一次高电压变换为二次低电压供保护，测量，计量等二次设备使用。
2. 变压比：110KV（或√3）/100或（100√3）
3. 二次绕组正常为开路运行，严禁短路
4. 分类：
分类：阀式氧化锌变电站其它防雷设施：避雷线避雷针主要为了防止直击雷对电气设备产生的危害
3150A
隔离开关及各部件的作用
1. 隔离开关作用：电气隔离，选择运行方式 2. 各部件作用：
1. 导电部分（导电杆和动静触头） 2. 机构（手动，电动） 3. 支持瓷瓶 4. 底座编号含义：GW5-110 户外隔离开关，5型额定电压
110KV GN2－110 户内隔离开关，2型额定电压110KV
网辐射的主干网。
5. 110KV系统目前作为城市配网和向周围辐射的主网
6. 35KV、10KV系统作为配电、农电网的主网使用，到重要用户的主要输电通道
电网的中性点运行方式
1.中性点不接地系统 2.中性点小电流接地系统
3.中性点直接接地系统（大电网接地系统）
在变电站的一次设备及作用 1.主变压器 2.母线 3.断路器（开关） 4.隔离开关（刀闸） 5.接地刀闸（地刀） 6.电流互感器（CT） 7.电压互感器（PT)等
