卫星链路预算初步通俗解析_中_刘军

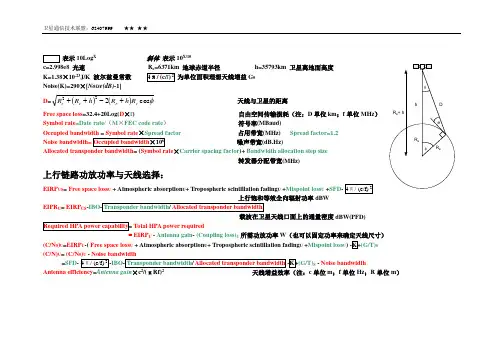

表示10Log X 斜体 表示10X/10c=2.998e8 光速地球赤道半径 h=35793km 卫星离地面高度K=1.38×10-23J/K 波尔兹曼常数 为单位面积理想天线增益G 0Noise(K)=290×[Noise(dB)-1]D =()()f cos 222e e e e R h R h R R +-++ 天线与卫星的距离 Free space loss =32.4+20Log(D ×f ) 自由空间传输损耗（注：D 单位km ；f 单位MHz ）Symbol rate =Date rate /（M ×FEC code rate ） 符号率(MBaud)占用带宽(MHz) Spread factor=1.2噪声带宽(dB.Hz)Allocated transponder bandwidth = (Symbol rate ×Carrier spacing factor )+ Bandwidth allocation step size转发器分配带宽(MHz) 上行链路功放功率与天线选择：EIRP US = Free space loss U + Atmospheric absorption U + Tropospheric scintillation fading U +Mispoint loss U +SFD 上行饱和等效全向辐射功率dBWEIPR U = EIRP US -IBO载波在卫星天线口面上的通量密度dBW(PFD)Total HPA power required= EIRP U - Antenna gain - (Coupling loss)U 所需功放功率W （也可以固定功率来确定天线尺寸）(C/N 0)U =EIRPU -( Free space loss U + Atmospheric absorption U + Tropospheric scintillation fading U +Mispoint lossU (G/T)S(C/N)U = (C/N=SFD IBO (G/T)S - Noise bandwidthAntenna efficiency =Antenna gain ×c 2/(πRf)2 天线增益效率（注：c 单位m ；f 单位Hz ；R 单位m ）Antenna noise =⎰⎰πππ200sin ),(),(41f q q f q f q d d T R =⎰⎰Ωπ42),(),(1d A T B f q f q λ 以波长为单位，天线有效面积为权重的亮温度对全天空的积分≈15×Antenna efficiency+(1-Antenna efficiency )×[15×sin θ/(cos θ+sin θ)+(140+θ)×cos θ/(cos θ+sin θ)]G/T= Antenna gainEIRP D = EIRP S -OBO(C/No)D =EIRP D –(Free space loss D + Atmospheric absorption D + Tropospheric scintillation fading D + Mispoint loss D G/T(C/N)D =(C/No)D -Noise bandwidth=EIRP D –(Free space loss D + Atmospheric absorption D + Tropospheric scintillation fading D + Mispoint loss D G/T -Noise bandwidthC/(N+I)C/(N+I) = C/(No+Io) - Noise bandwidthEb/(No+Io)频谱仪读到的MARKE DELTA= C/(N+I) +1=(C+N+I)/(N+I)Es/N 0一、转发器参数SFD、G/T、EIRP、载波输入回退CIBO(Carrier InputBackoff)和载波输出回退COBO(Carrier Output Backoff)G/T 被称为figure of merit，即接收系统的品质因素。

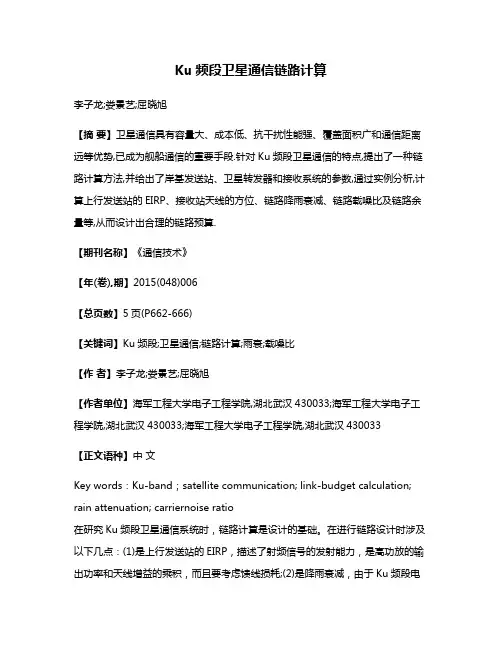

Ku频段卫星通信链路计算李子龙;娄景艺;屈晓旭【摘要】卫星通信具有容量大、成本低、抗干扰性能强、覆盖面积广和通信距离远等优势,已成为舰船通信的重要手段.针对Ku频段卫星通信的特点,提出了一种链路计算方法,并给出了岸基发送站、卫星转发器和接收系统的参数,通过实例分析,计算上行发送站的EIRP、接收站天线的方位、链路降雨衰减、链路载噪比及链路余量等,从而设计出合理的链路预算.【期刊名称】《通信技术》【年(卷),期】2015(048)006【总页数】5页(P662-666)【关键词】Ku频段;卫星通信;链路计算;雨衰;载噪比【作者】李子龙;娄景艺;屈晓旭【作者单位】海军工程大学电子工程学院,湖北武汉430033;海军工程大学电子工程学院,湖北武汉430033;海军工程大学电子工程学院,湖北武汉430033【正文语种】中文Key words：Ku-band；satellite communication; link-budget calculation; rain attenuation; carriernoise ratio在研究Ku频段卫星通信系统时，链路计算是设计的基础。

在进行链路设计时涉及以下几点：(1)是上行发送站的EIRP，描述了射频信号的发射能力，是高功放的输出功率和天线增益的乘积，而且要考虑馈线损耗;(2)是降雨衰减，由于Ku频段电磁波的波长为十几毫米，而雨滴的直径为数毫米，其穿过雨区时会受到传输损耗，根据ITU-R雨衰模型，计算雨致衰减量;(3)是噪声影响，卫星通信接收的载波电平较低，因此对噪声非常敏感，要分析各种噪声源对通信系统的影响。

1.1 自由链路损耗、大气衰减、天线未对准衰减自由链路损耗[1]指自由空间损耗，其与传输距离和频率成正比为：上行大气层吸收衰减一般为Lau=0.14d B，下行大气层吸收衰减一般为Lad=0.12 dB。

天线未对准衰减，指卫星天线和地球站天线的偏轴衰减，一般为Lpu=0.5 dB。

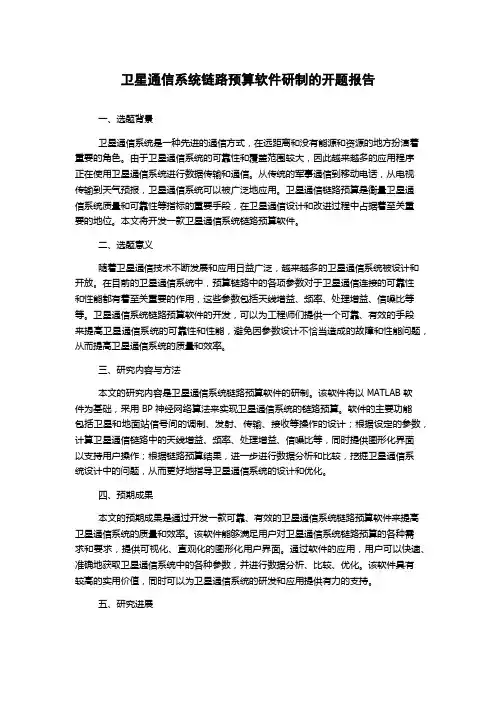

卫星通信系统链路预算软件研制的开题报告一、选题背景卫星通信系统是一种先进的通信方式，在远距离和没有能源和资源的地方扮演着重要的角色。

由于卫星通信系统的可靠性和覆盖范围较大，因此越来越多的应用程序正在使用卫星通信系统进行数据传输和通信。

从传统的军事通信到移动电话，从电视传输到天气预报，卫星通信系统可以被广泛地应用。

卫星通信链路预算是衡量卫星通信系统质量和可靠性等指标的重要手段，在卫星通信设计和改进过程中占据着至关重要的地位。

本文将开发一款卫星通信系统链路预算软件。

二、选题意义随着卫星通信技术不断发展和应用日益广泛，越来越多的卫星通信系统被设计和开放。

在目前的卫星通信系统中，预算链路中的各项参数对于卫星通信连接的可靠性和性能都有着至关重要的作用，这些参数包括天线增益、频率、处理增益、信噪比等等。

卫星通信系统链路预算软件的开发，可以为工程师们提供一个可靠、有效的手段来提高卫星通信系统的可靠性和性能，避免因参数设计不恰当造成的故障和性能问题，从而提高卫星通信系统的质量和效率。

三、研究内容与方法本文的研究内容是卫星通信系统链路预算软件的研制。

该软件将以 MATLAB 软件为基础，采用 BP 神经网络算法来实现卫星通信系统的链路预算。

软件的主要功能包括卫星和地面站信号间的调制、发射、传输、接收等操作的设计；根据设定的参数，计算卫星通信链路中的天线增益、频率、处理增益、信噪比等，同时提供图形化界面以支持用户操作；根据链路预算结果，进一步进行数据分析和比较，挖掘卫星通信系统设计中的问题，从而更好地指导卫星通信系统的设计和优化。

四、预期成果本文的预期成果是通过开发一款可靠、有效的卫星通信系统链路预算软件来提高卫星通信系统的质量和效率。

该软件能够满足用户对卫星通信系统链路预算的各种需求和要求，提供可视化、直观化的图形化用户界面。

通过软件的应用，用户可以快速、准确地获取卫星通信系统中的各种参数，并进行数据分析、比较、优化。

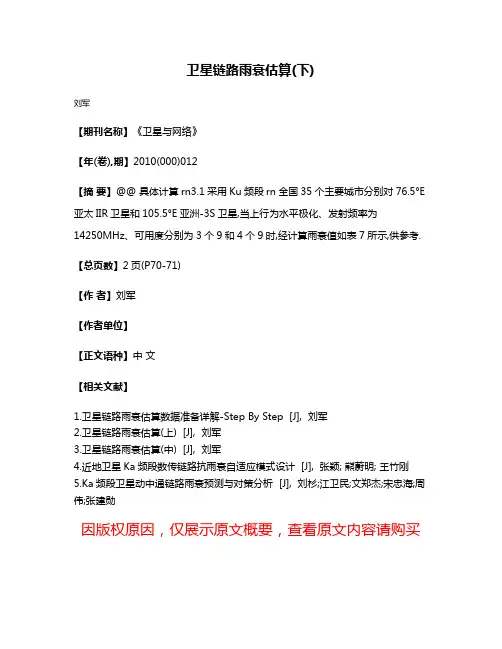

卫星链路雨衰估算(下)
刘军
【期刊名称】《卫星与网络》
【年(卷),期】2010(000)012
【摘要】@@ 具体计算rn3.1采用Ku频段rn全国35个主要城市分别对76.5°E 亚太IIR卫星和105.5°E亚洲-3S卫星,当上行为水平极化、发射频率为
14250MHz、可用度分别为3个9和4个9时,经计算雨衰值如表7所示,供参考.【总页数】2页(P70-71)
【作者】刘军
【作者单位】
【正文语种】中文
【相关文献】
1.卫星链路雨衰估算数据准备详解-Step By Step [J], 刘军
2.卫星链路雨衰估算(上) [J], 刘军
3.卫星链路雨衰估算(中) [J], 刘军
4.近地卫星Ka频段数传链路抗雨衰自适应模式设计 [J], 张颖; 熊蔚明; 王竹刚
5.Ka频段卫星动中通链路雨衰预测与对策分析 [J], 刘杉;江卫民;文郑杰;宋忠海;周伟;张建勋
因版权原因，仅展示原文概要，查看原文内容请购买。

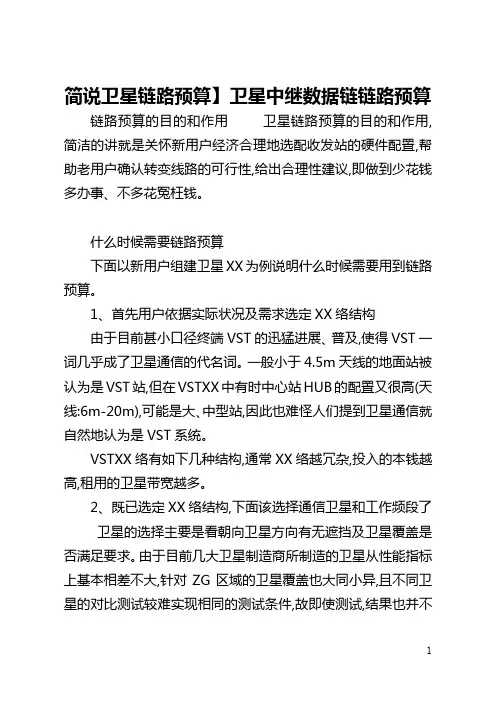

简说卫星链路预算】卫星中继数据链链路预算链路预算的目的和作用卫星链路预算的目的和作用,简洁的讲就是关怀新用户经济合理地选配收发站的硬件配置,帮助老用户确认转变线路的可行性,给出合理性建议,即做到少花钱多办事、不多花冤枉钱。

什么时候需要链路预算下面以新用户组建卫星XX为例说明什么时候需要用到链路预算。

1、首先用户依据实际状况及需求选定XX络结构由于目前甚小口径终端VST的迅猛进展、普及,使得VST一词几乎成了卫星通信的代名词。

一般小于4.5m天线的地面站被认为是VST站,但在VSTXX中有时中心站HUB的配置又很高(天线:6m-20m),可能是大、中型站,因此也难怪人们提到卫星通信就自然地认为是VST系统。

VSTXX络有如下几种结构,通常XX络越冗杂,投入的本钱越高,租用的卫星带宽越多。

2、既已选定XX络结构,下面该选择通信卫星和工作频段了卫星的选择主要是看朝向卫星方向有无遮挡及卫星覆盖是否满足要求。

由于目前几大卫星制造商所制造的卫星从性能指标上基本相差不大,针对ZG区域的卫星覆盖也大同小异,且不同卫星的对比测试较难实现相同的测试条件,故即使测试,结果也并不能说明问题――孰优孰劣,因此说对卫星的选择很大一部分是由市场因素确定的。

工作频段的选择主要看业务形式。

C波段的主要优势就是不易受降水影响,缺点就是天线口径较大,Ku波段则正好相反。

故对通信保障要求严格,系统可用度要求高的业务应尽量选择C波段,如防洪、抢险、救灾等应急及机要通信,越是下雨越是需要保障通信。

对于系统可用度要求不高,但对于便携性、敏捷性要求高,如SNG、动中通等业务则宜选用Ku波段。

3、用户初步接触设备商提出要求,设备商提供组XX配置建议4、用户依据设备商建议向卫星公司提供相关信息,盼望其提供有关链路预算有关信息包括:、站址信息――发射、接收站的经纬度、海拔;B、载波信息――信息速率、调制方式、编码方式、接收门限、滚降系数等;C、用户期望信息――盼望的天线的尺寸、功放大小、占用带宽等。

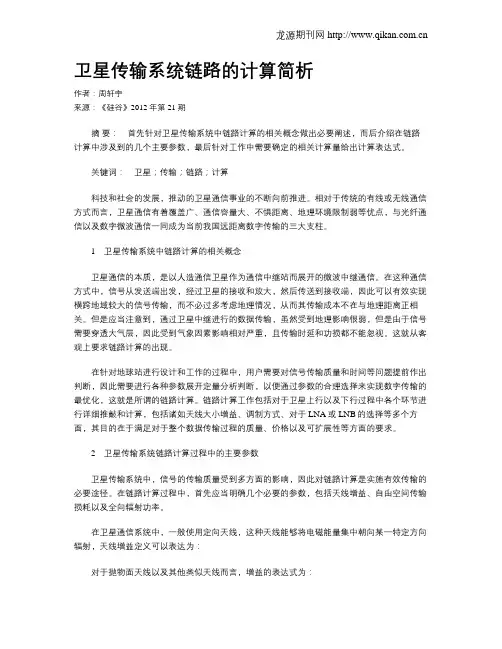

卫星传输系统链路的计算简析作者：周轩宇来源：《硅谷》2012年第21期摘要：首先针对卫星传输系统中链路计算的相关概念做出必要阐述，而后介绍在链路计算中涉及到的几个主要参数，最后针对工作中需要确定的相关计算量给出计算表达式。
