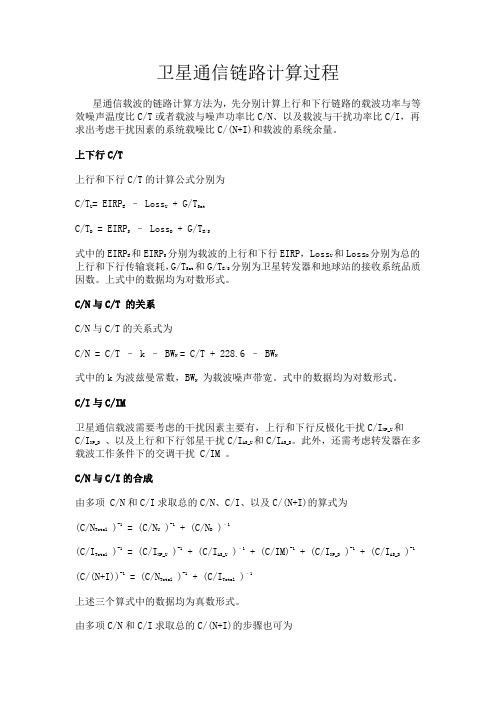

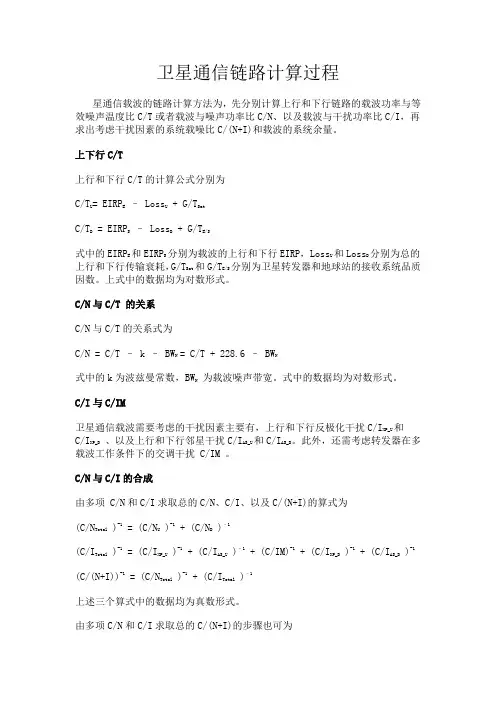

卫星通信链路计算过程星通信载波的链路计算方法为，先分别计算上行和下行链路的载波功率与等效噪声温度比C/T或者载波与噪声功率比C/N、以及载波与干扰功率比C/I，再求出考虑干扰因素的系统载噪比C/(N+I)和载波的系统余量。
上下行C/T上行和下行C/T的计算公式分别为C/TU = EIRPE– LossU+ G/TSatC/TD = EIRPS– LossD+ G/TE/S式中的EIRPE 和EIRPS分别为载波的上行和下行EIRP，LossU和LossD分别为总的上行和下行传输衰耗，G/TSat 和G/TE/S分别为卫星转发器和地球站的接收系统品质因数。
上式中的数据均为对数形式。
C/N与C/T 的关系C/N与C/T的关系式为C/N = C/T – k – BWN = C/T + 228.6 – BWN式中的k为波兹曼常数，BWN为载波噪声带宽。
式中的数据均为对数形式。
C/I与C/IM卫星通信载波需要考虑的干扰因素主要有，上行和下行反极化干扰C/IXP_U和C/IXP_D 、以及上行和下行邻星干扰C/IAS_U和C/IAS_D。
此外，还需考虑转发器在多载波工作条件下的交调干扰 C/IM 。
C/N与C/I的合成由多项 C/N和C/I求取总的C/N、C/I、以及C/(N+I)的算式为(C/NTotal )-1 = (C/NU)-1 + (C/ND)–1(C/ITotal )-1 = (C/IXP_U)-1 + (C/IAS_U)–1 + (C/IM)-1 + (C/IXP_D)-1 + (C/IAS_D)-1(C/(N+I))-1 = (C/NTotal )-1 + (C/ITotal)–1上述三个算式中的数据均为真数形式。
由多项C/N和C/I求取总的C/(N+I)的步骤也可为(C/(N+I)U )-1 = (C/NU)-1 + (C/IXP_U)–1 + (C/IAS_U)–1(C/(N+I)D )-1 = (C/ND)-1 + (C/IXP_D)-1 + (C/IAS_D)-1 + (C/IM)-1(C/(N+I))-1 = (C/(N+I)U )-1 + (C/(N+I)D)–1上述两种不同计算步骤所得到的结果是相同的。
卫星通信链路计算过程之宇文皓月创作星通信载波的链路计算方法为，先分别计算上行和下行链路的载波功率与等效噪声温度比C/T或者载波与噪声功率比C/N、以及载波与干扰功率比C/I，再求出考虑干扰因素的系统载噪比C/(N+I)和载波的系统余量。
上下行C/T上行和下行C/T的计算公式分别为C/T U= EIRP E– Loss U + G/T SatC/T D = EIRP S– Loss D + G/T E/S式中的EIRP E和EIRP S分别为载波的上行和下行EIRP，Loss U和Loss D分别为总的上行和下行传输衰耗，G/T Sat和G/T E/S分别为卫星转发器和地球站的接收系统品质因数。
上式中的数据均为对数形式。
C/N与C/T 的关系C/N与C/T的关系式为C/N = C/T – k – BW N = C/T + 228.6 – BW N式中的k为波兹曼常数，BW N为载波噪声带宽。
式中的数据均为对数形式。
C/I与C/IM卫星通信载波需要考虑的干扰因素主要有，上行和下行反极化干扰C/I XP_U和C/I XP_D、以及上行和下行邻星干扰C/I AS_U和C/I AS_D。
此外，还需考虑转发器在多载波工作条件下的交调干扰C/IM 。
C/N与C/I的合成由多项 C/N和C/I求取总的C/N、C/I、以及C/(N+I)的算式为(C/N Total )-1 = (C/N U )-1 + (C/N D )–1(C/I Total )-1 = (C/I XP_U )-1 + (C/I AS_U )–1 + (C/IM)-1 +(C/I XP_D )-1 + (C/I AS_D )-1(C/(N+I))-1 = (C/N Total )-1 + (C/I Total )–1上述三个算式中的数据均为真数形式。
由多项C/N和C/I求取总的C/(N+I)的步调也可为(C/(N+I)U )-1 = (C/N U )-1 + (C/I XP_U )–1 + (C/I AS_U )–1(C/(N+I)D )-1 = (C/N D )-1 + (C/I XP_D )-1 + (C/I AS_D )-1 +(C/IM)-1(C/(N+I))-1 = (C/(N+I)U )-1 + (C/(N+I)D )–1上述两种分歧计算步调所得到的结果是相同的。
卫星通信链路计算过程 It was last revised on January 2, 2021卫星通信链路计算过程星通信载波的链路计算方法为，先分别计算上行和下行链路的载波功率与等效噪声温度比C/T或者载波与噪声功率比C/N、以及载波与干扰功率比C/I，再求出考虑干扰因素的系统载噪比C/(N+I)和载波的系统余量。
上下行C/T上行和下行C/T的计算公式分别为C/TU = EIRPE– LossU+ G/TSatC/TD = EIRPS– LossD+ G/TE/S式中的EIRPE 和EIRPS分别为载波的上行和下行EIRP，LossU和LossD分别为总的上行和下行传输衰耗，G/TSat 和G/TE/S分别为卫星转发器和地球站的接收系统品质因数。
上式中的数据均为对数形式。
C/N与C/T 的关系C/N与C/T的关系式为C/N = C/T – k – BWN = C/T + 228.6 – BWN式中的k为波兹曼常数，BWN为载波噪声带宽。
式中的数据均为对数形式。
C/I与C/IM卫星通信载波需要考虑的干扰因素主要有，上行和下行反极化干扰C/IXP_U和C/IXP_D 、以及上行和下行邻星干扰C/IAS_U和C/IAS_D。
此外，还需考虑转发器在多载波工作条件下的交调干扰 C/IM 。
C/N与C/I的合成由多项 C/N和C/I求取总的C/N、C/I、以及C/(N+I)的算式为(C/NTotal )-1 = (C/NU)-1 + (C/ND)–1(C/ITotal )-1 = (C/IXP_U)-1 + (C/IAS_U)–1 + (C/IM)-1 + (C/IXP_D)-1 + (C/IAS_D)-1(C/(N+I))-1 = (C/NTotal )-1 + (C/ITotal)–1上述三个算式中的数据均为真数形式。
由多项C/N和C/I求取总的C/(N+I)的步骤也可为(C/(N+I)U )-1 = (C/NU)-1 + (C/IXP_U)–1 + (C/IAS_U)–1(C/(N+I)D )-1 = (C/ND)-1 + (C/IXP_D)-1 + (C/IAS_D)-1 + (C/IM)-1(C/(N+I))-1 = (C/(N+I)U )-1 + (C/(N+I)D)–1上述两种不同计算步骤所得到的结果是相同的。
表示10Log X 斜体 表示10X/10c=2.998e8 光速地球赤道半径 h=35793km 卫星离地面高度K=1.38×10-23J/K 波尔兹曼常数 为单位面积理想天线增益G 0Noise(K)=290×[Noise(dB)-1]D =()()f cos 222e e e e R h R h R R +-++ 天线与卫星的距离 Free space loss =32.4+20Log(D ×f ) 自由空间传输损耗（注：D 单位km ；f 单位MHz ）Symbol rate =Date rate /（M ×FEC code rate ） 符号率(MBaud)占用带宽(MHz) Spread factor=1.2噪声带宽(dB.Hz)Allocated transponder bandwidth = (Symbol rate ×Carrier spacing factor )+ Bandwidth allocation step size转发器分配带宽(MHz) 上行链路功放功率与天线选择：EIRP US = Free space loss U + Atmospheric absorption U + Tropospheric scintillation fading U +Mispoint loss U +SFD 上行饱和等效全向辐射功率dBWEIPR U = EIRP US -IBO载波在卫星天线口面上的通量密度dBW(PFD)Total HPA power required= EIRP U - Antenna gain - (Coupling loss)U 所需功放功率W （也可以固定功率来确定天线尺寸）(C/N 0)U =EIRPU -( Free space loss U + Atmospheric absorption U + Tropospheric scintillation fading U +Mispoint lossU (G/T)S(C/N)U = (C/N=SFD IBO (G/T)S - Noise bandwidthAntenna efficiency =Antenna gain ×c 2/(πRf)2 天线增益效率（注：c 单位m ；f 单位Hz ；R 单位m ）Antenna noise =⎰⎰πππ200sin ),(),(41f q q f q f q d d T R =⎰⎰Ωπ42),(),(1d A T B f q f q λ 以波长为单位，天线有效面积为权重的亮温度对全天空的积分≈15×Antenna efficiency+(1-Antenna efficiency )×[15×sin θ/(cos θ+sin θ)+(140+θ)×cos θ/(cos θ+sin θ)]G/T= Antenna gainEIRP D = EIRP S -OBO(C/No)D =EIRP D –(Free space loss D + Atmospheric absorption D + Tropospheric scintillation fading D + Mispoint loss D G/T(C/N)D =(C/No)D -Noise bandwidth=EIRP D –(Free space loss D + Atmospheric absorption D + Tropospheric scintillation fading D + Mispoint loss D G/T -Noise bandwidthC/(N+I)C/(N+I) = C/(No+Io) - Noise bandwidthEb/(No+Io)频谱仪读到的MARKE DELTA= C/(N+I) +1=(C+N+I)/(N+I)Es/N 0一、转发器参数SFD、G/T、EIRP、载波输入回退CIBO(Carrier InputBackoff)和载波输出回退COBO(Carrier Output Backoff)G/T 被称为figure of merit，即接收系统的品质因素。
星通信载波的链路计算方法为，先分别计算上行和下行链路的载波功率与等效噪声温度比C/T或者载波与噪声功率比C/N、以及载波与干扰功率比C/I，再求出考虑干扰因素的系统载噪比C/(N+I) 和载波的系统余量。
上下行C/T上行和下行C/T 的计算公式分别为C/T U=EIRP E - Loss U + G/T satC/T D = EIRP s —Loss D + G/T E/S式中的EIRF E和EIRF S分别为载波的上行和下行EIRP, Loss u和L OSS D分别为总的上行和下行传输衰耗，G/T sat和G/T E/S分别为卫星转发器和地球站的接收系统品质因数。
上式中的数据均为对数形式。
C/N 与C/T 的关系C/N 与C/T 的关系式为C/N = C/T - k - BW N = C/T + 228.6 - BW N式中的k 为波兹曼常数，BW N 为载波噪声带宽。
式中的数据均为对数形式。
C/I 与C/IM卫星通信载波需要考虑的干扰因素主要有，上行和下行反极化干扰C/I XP_U^nC/I XP_D、以及上行和下行邻星干扰C/I AS_U和C/I AS_Do此外，还需考虑转发器在多载波工作条件下的交调干扰C/IM 。
C/N 与C/I 的合成由多项C/N 和C/I 求取总的C/N、C/I 、以及C/(N+I) 的算式为(C/N Total ) -1 = (C/N U ) -1 + (C/N D ) -1- 1 -1 -1 -1 -1 -1(C/I Total ) = (C/I XP_U) + (C/I AS_U) + (C/IM) + (C/I XP_D) + (C/I AS_D)(C/(N+I)) -1 = (C/N Total ) -1 + (C/ITotal )上述三个算式中的数据均为真数形式。
由多项C/N 和C/I 求取总的C/(N+I) 的步骤也可为(C/(N+I) u ) -1 = (C/N u ) -1 + (C/I XP_u) -1 + (C/I As_u) -1・1 ・1-1 -1 -1(C/(N+I) D ) = (C/N D ) + (C/1 XP_D) + (C/1 AS_D) + (C/IM)— 1-1 -1(C/(N+I)) = (C/(N+I) U ) + (C/(N+I) D )上述两种不同计算步骤所得到的结果是相同的。
卫星通信链路计算过程Revised on November 25, 2020卫星通信链路计算过程星通信载波的链路计算方法为，先分别计算上行和下行链路的载波功率与等效噪声温度比C/T或者载波与噪声功率比C/N、以及载波与干扰功率比C/I，再求出考虑干扰因素的系统载噪比C/(N+I)和载波的系统余量。
上下行C/T上行和下行C/T的计算公式分别为C/TU = EIRPE– LossU+ G/TSatC/TD = EIRPS– LossD+ G/TE/S式中的EIRPE 和EIRPS分别为载波的上行和下行EIRP，LossU和LossD分别为总的上行和下行传输衰耗，G/TSat 和G/TE/S分别为卫星转发器和地球站的接收系统品质因数。
上式中的数据均为对数形式。
C/N与C/T 的关系C/N与C/T的关系式为C/N = C/T – k – BWN = C/T + – BWN式中的k为波兹曼常数，BWN为载波噪声带宽。
式中的数据均为对数形式。
C/I与C/IM卫星通信载波需要考虑的干扰因素主要有，上行和下行反极化干扰C/IXP_U和C/IXP_D 、以及上行和下行邻星干扰C/IAS_U和C/IAS_D。
此外，还需考虑转发器在多载波工作条件下的交调干扰 C/IM 。
C/N与C/I的合成由多项 C/N和C/I求取总的C/N、C/I、以及C/(N+I)的算式为(C/NTotal )-1 = (C/NU)-1 + (C/ND)–1(C/ITotal )-1 = (C/IXP_U)-1 + (C/IAS_U)–1 + (C/IM)-1 + (C/IXP_D)-1 + (C/IAS_D)-1(C/(N+I))-1 = (C/NTotal )-1 + (C/ITotal)–1上述三个算式中的数据均为真数形式。
由多项C/N和C/I求取总的C/(N+I)的步骤也可为(C/(N+I)U )-1 = (C/NU)-1 + (C/IXP_U)–1 + (C/IAS_U)–1(C/(N+I)D )-1 = (C/ND)-1 + (C/IXP_D)-1 + (C/IAS_D)-1 + (C/IM)-1(C/(N+I))-1 = (C/(N+I)U )-1 + (C/(N+I)D)–1上述两种不同计算步骤所得到的结果是相同的。
卫星通信链路计算过程星通信载波的链路计算方法为，先分别计算上行和下行链路的载波功率与等效噪声温度比C/T或者载波与噪声功率比C/N、以及载波与干扰功率比C/I，再求出考虑干扰因素的系统载噪比C/(N+I)和载波的系统余量。
上下行C/T上行和下行C/T的计算公式分别为C/TU = EIRPE– LossU+ G/TSatC/TD = EIRPS– LossD+ G/TE/S式中的EIRPE 和EIRPS分别为载波的上行和下行EIRP，LossU和LossD分别为总的上行和下行传输衰耗，G/TSat 和G/TE/S分别为卫星转发器和地球站的接收系统品质因数。
上式中的数据均为对数形式。
C/N与C/T 的关系C/N与C/T的关系式为C/N = C/T – k – BWN = C/T + 228.6 – BWN式中的k为波兹曼常数，BWN为载波噪声带宽。
式中的数据均为对数形式。
C/I与C/IM卫星通信载波需要考虑的干扰因素主要有，上行和下行反极化干扰C/IXP_U和C/IXP_D 、以及上行和下行邻星干扰C/IAS_U和C/IAS_D。
此外，还需考虑转发器在多载波工作条件下的交调干扰 C/IM 。
C/N与C/I的合成由多项 C/N和C/I求取总的C/N、C/I、以及C/(N+I)的算式为(C/NTotal )-1 = (C/NU)-1 + (C/ND)–1(C/ITotal )-1 = (C/IXP_U)-1 + (C/IAS_U)–1 + (C/IM)-1 + (C/IXP_D)-1 + (C/IAS_D)-1(C/(N+I))-1 = (C/NTotal )-1 + (C/ITotal)–1上述三个算式中的数据均为真数形式。
由多项C/N和C/I求取总的C/(N+I)的步骤也可为(C/(N+I)U )-1 = (C/NU)-1 + (C/IXP_U)–1 + (C/IAS_U)–1(C/(N+I)D )-1 = (C/ND)-1 + (C/IXP_D)-1 + (C/IAS_D)-1 + (C/IM)-1(C/(N+I))-1 = (C/(N+I)U )-1 + (C/(N+I)D)–1上述两种不同计算步骤所得到的结果是相同的。
卫星链路计算公式
1.链路预算
链路预算是用于确定卫星链路的信号强度和传输损耗的公式。
它用于计算链路损耗、可用信号功率和接收信噪比等参数。
链路预算公式通常由以下几个部分组成：发射端天线增益、发射机功率、传输路线损耗、接收端天线增益、接收机灵敏度和链路容量等。
链路预算的目的是确定链路的可靠性和传输性能。
2.接收信噪比计算公式
接收信噪比是用于评估卫星链路接收端性能的指标。
接收信噪比计算公式通常由以下几个参数组成：信号功率、噪声功率和信道带宽。
接收信噪比公式可以用于确定链路的接收能力和系统的传输性能。
3.系统容量计算公式
系统容量是用于评估卫星通信系统吞吐量的指标。
系统容量计算公式通常由以下几个参数组成：带宽、调制方式、编码方式和误码率。
系统容量的计算公式可以用于确定链路的传输容量和系统的传输性能。
4.链路可靠性计算公式
链路可靠性是用于评估卫星链路稳定性和可靠性的指标。
链路可靠性计算公式通常由以下几个参数组成：链路错误率、链路间隔、链路失效概率和故障修复时间。
链路可靠性的计算公式可以用于确定链路的稳定性和系统的可靠性。
5.链路质量计算公式
链路质量是用于评估卫星链路传输质量的指标。
链路质量计算公式通常由以下几个参数组成：误码率、帧错误率、比特错误率和信号失真度。
链路质量的计算公式可以用于确定链路的传输质量和系统的性能。
需要注意的是，卫星链路计算公式的具体形式和参数可能会因具体的应用场景和卫星通信系统而有所不同。
因此，使用者在进行卫星链路计算时应根据具体情况选择适当的计算公式，并结合实际数据进行计算。
卫星链路预算带公式计算1.计算路径损耗：路径损耗是指信号在空间传播过程中因为衰减和散射而损失的功率。
路径损耗可以通过自由空间传播模型或海森伯模型进行计算。
自由空间传播模型的计算公式为：PL(dB) = 20log10(d) + 20log10(f) + 20log10(4π/c)其中，PL为路径损耗（单位：dB），d为传播距离（单位：m），f 为信号频率（单位：Hz），c为光速（单位：m/s）。
海森伯模型是一种常用的宽带信号传播模型，计算公式如下：PL(dB) = 20log10(d) + 20log10(f) + K其中，K为路径衰落因子。
根据具体的卫星通信场景和环境条件，选择适当的路径损耗模型进行计算。
2.计算发射功率：发射功率是指在卫星链路中，为保证接收端信号质量要求，发射端需要提供的最小功率。
发射功率的计算可以通过链路损耗和链路预算余量进行估算。
发射功率(Pt)=接收端灵敏度+链路损耗+链路预算余量接收端灵敏度是接收端能够接收到的最小信号功率。
链路损耗通过前述的路径损耗计算得到。
链路预算余量是为了考虑系统运行中的各种不确定性因素而设置的一定的功率余量。
通常，链路预算余量的大小取决于系统设计的可靠性要求和工程经验。
3.计算接收灵敏度：接收灵敏度是指接收端能够接收到的最小信号功率。
它取决于接收机的技术指标和接收机的前端噪声。
接收灵敏度可根据接收机的技术规格手册或卫星通信系统的设计要求来确定。
通过以上三个步骤，就可以计算得到卫星链路的预算参数，包括发射功率、接收灵敏度和链路预算余量。
这些参数可以作为卫星通信系统设计和优化的参考依据，以提高系统的性能和可靠性。
需要注意的是，卫星链路预算的计算是一个复杂的过程，涉及到多个技术参数和系统设计要求。
在实际应用中，需要根据具体的情况和需求进行调整和优化，以满足特定的通信需求。
卫星链路预算卫星链路预算的计算公式包括信号链路预算和总链路预算两部分。
信号链路预算是指计算卫星链路中信号的传输损失和接收敏感度，以确定所需的发射功率和接收灵敏度。
总链路预算则是包括信号链路预算和各种系统损耗在内的全链路计算。
下面是卫星链路预算的详细计算过程及公式：一、信号链路预算：1.发射链路：发射功率 Ptx = Pt + Gt - Lf - Lp + 20log(d)其中，Pt为发送端的功率，Gt为天线增益，Lf为自由空间路径损耗，Lp为极化损耗，d为发射端到接收端的距离。
2.接收链路：接收信号功率 Prx = Ptx - Ls - Lm - Gr + 20log(d)其中，Ls为发射天线到卫星的距离损耗，Lm为大气吸收损耗，Gr为接收天线的增益。
3.判断接收灵敏度：接收灵敏度 Es/N0 = (Prx - NF - Eb/N0) / B其中，NF为噪声系数，Eb/N0为误码率要求，B为系统带宽。
二、总链路预算：1.发射/接收损耗：Lt=Lf+Lp+Ls其中，Lf为自由空间路径损耗，Lp为极化损耗，Ls为发射天线到卫星的距离损耗。
Lr=Lm+Gr其中，Lm为大气吸收损耗，Gr为接收天线的增益。
2.系统总损耗：Ltotal = Lt + Lr + Lprop + Lrain其中，Lprop为传输损耗，Lrain为雨衰损耗。
3.系统要求：Eb/N0 ≥ Eb/N0_req其中，Eb/N0为误码率要求，Eb/N0_req为系统所需误码率。
通过以上公式，可以计算出卫星链路中所需的发射功率、接收灵敏度以及相应的损耗和要求。
根据这些数据，可以进一步确定所需的卫星导轨参数、天线尺寸、传输设备等，从而估算相应的成本。
卫星链路预算的结果对于卫星通信系统的设计、优化和运营具有重要意义。
只有通过合理的预算计算，才能保证卫星链路的稳定性和性能可靠性，并且在经济、技术和环境等方面达到最佳平衡。
因此，卫星链路预算是卫星通信系统规划和管理的重要一环。
