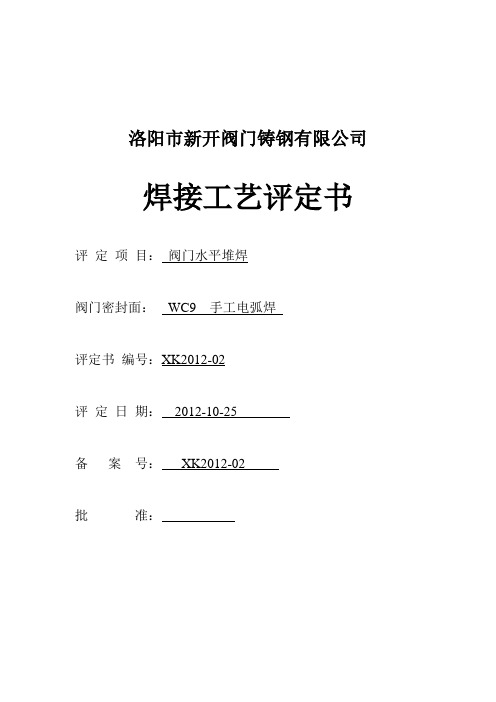

WC9焊接工艺评定书

如何做好焊接工艺评定如何做好焊接工艺评定第一节、焊接工艺评定一、焊接工艺评定概念焊接工艺评定工作是整个焊接工作的前期准备。

焊接工艺评定工作是验证所拟定的焊件及有关产品的焊接工艺的正确性而进行的试验过程和结果评价。

它包括焊前准备、焊接、试验及其结果评价的过程。

焊接工艺评定也是生产实践中的一个重要过程，这个过程有前提、有目的、有结果、有限制范围。

所以焊接工艺评定要按照所拟定的焊接工艺方案进行焊前准备、焊接试件、检验试件、测定试件的焊接接头是否具有所要求的使用性能的各项技术指标，最后将全过程积累的各项焊接工艺因素、焊接数据和试验结果整理成具有结论性、推荐性的资料，形成“焊接工艺评定报告”。

二、焊接工艺评定的意义焊接工艺评定是保证锅炉、压力容器和压力管道焊接质量的一个重要环节。

焊接工艺评定是锅炉、压力容器和压力管道焊接之前技术准备工作中一项不可缺少的重要内容，是国家质量技术监督机构进行工程审验中必检的项目，是保证焊接工艺正确和合理的必经途径，是保证焊件的质量，焊接接头的各项性能必须符合产品技术条件和相应的标准要求的重要保证，因此，必须通过相应的实验即焊接工艺评定加以验证焊接工艺正确性和合理性，焊接工艺评定和还能够在保证焊接接头质量的前提下尽可能提高焊接生产效率和最大限度的降低生产成本，获取最大的经济效益。

三、焊接工艺评定目的焊接工艺评定的目的是：（1）是锅炉、压力容器和压力管道及设备制造、安装、检修等生产过程和焊工培训教学应遵循的技术文件。

（2）是焊接质量管理所要执行的关键环节或重要措施。

（3）是反映一个单位施焊能力和技术水平高低的重要标志。

（4）是行业和国家相关的规程所做规定的必须进行的项目。

四、焊接工艺评定的历史和发展80年代以后，电力系统高温、高压机组不断涌现，尤其近年来超临界、超超临界机组的不断出现，新钢种、新材料的不断出现；国家和行业的标准如《蒸汽锅炉安全监察规程》、《压力容器安全监察规程》和《电力工业锅炉压力容器监察规程》等规程都严格规定要进行焊接工艺评定；而在机组的安装、设备的检修实际工作中也都不同程度出现了由于焊接工艺不当影响焊接质量，并造成了一定的损失。

焊接工艺评定模板一、焊接材料1.1 焊接材料的型号和规格应符合设计文件和相关标准的要求。

1.2 焊接材料的化学成分和机械性能应符合相关标准的要求。

1.3 焊接材料的储存和使用应符合相关规定。

二、焊接方法2.1 焊接方法应根据母材的材质、厚度、结构形式、工作环境等因素选择，并符合设计文件和相关标准的要求。

2.2 焊接方法的操作要求应符合相关标准的要求。

三、焊接参数3.1 焊接参数包括焊接电流、焊接电压、焊接速度、焊丝直径等，应根据母材的材质、厚度、焊接方法等因素确定，并符合相关标准的要求。

3.2 焊接参数的选择应考虑焊接效率、焊接质量、焊接成本等因素。

四、坡口设计4.1 坡口的设计应根据母材的材质、厚度、结构形式等因素确定，并符合相关标准的要求。

4.2 坡口的形状和尺寸应有利于提高焊接质量和焊接效率。

五、预热和层间温度5.1 预热和层间温度应根据母材的材质、厚度、环境温度等因素确定，并符合相关标准的要求。

5.2 预热和层间温度的控制应有利于提高焊接质量和减小变形。

六、焊后热处理6.1 焊后热处理应根据母材的材质、厚度、工作环境等因素确定，并符合相关标准的要求。

6.2 焊后热处理的温度和时间应符合相关规定。

七、焊接检验7.1 焊接过程中应进行焊接检验，包括焊缝外观检查、无损检测等，以确保焊接质量符合要求。

7.2 焊接检验的方法和标准应符合相关规定。

八、试样加工和测试8.1 试样的加工和测试应符合相关规定，以确保试样的代表性和真实性。

8.2 试样的加工和测试结果应进行分析和评估，以确定焊接工艺的可行性和质量稳定性。

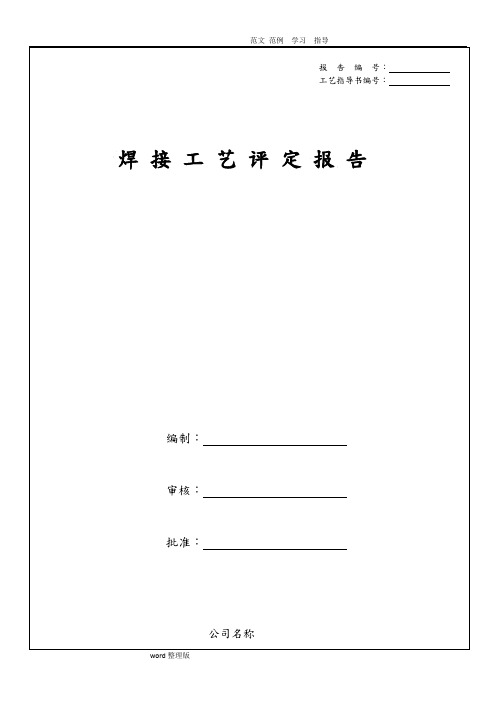

焊接工艺评定报告样本1.简介2.评定目的（1）验证焊接工艺能否满足产品性能要求；（2）评估焊接工艺的稳定性和可靠性；（3）为后续生产提供参考和指导。

3.评定方法（1）实验样品：选择代表性的焊接接头或试片作为实验样品；（2）实验设备：选择适当的焊接设备和焊接材料；（3）实验参数：根据产品要求和焊接材料的特性，确定焊接电流、电压、速度等参数；（4）实验过程：按照焊接工艺要求进行焊接，并记录实验过程中的各项数据。

4.特性评估（1）外观质量：评估焊缝的外观形态、焊缝的清晰度和焊接变形等外观特征；（2）焊缝质量：检测焊缝的缺陷情况，如气孔、夹杂物、裂纹等；（3）力学性能：测试焊接接头或试片的拉伸强度、屈服强度、延伸率等力学性能指标；（4）金相分析：对焊接接头或试片进行金相组织观察和显微硬度测试，评估焊缝和热影响区的组织性能。

5.评定结果（1）根据实验数据和评估结果，评定焊接工艺的可行性和合格性；（2）若焊接接头或试片达到产品要求，并且力学性能和金相分析结果符合规定标准，则认定焊接工艺合格；（3）若焊接接头或试片存在缺陷或力学性能不满足要求，则认定焊接工艺不合格。

6.评定建议（1）对于合格的焊接工艺，建议在生产过程中继续使用，并进行合理的质量控制；（2）对于不合格的焊接工艺，建议重新调整焊接参数、选择适当的焊接材料，或者改进焊接设备，以达到产品要求。

7.结论本次焊接工艺评定的结果表明，该焊接工艺满足产品性能要求，焊接接头的外观质量良好，焊缝质量合格，力学性能和金相分析结果符合标准。

因此，建议在生产过程中继续使用该焊接工艺，并进行相应的质量控制措施，以确保焊接质量和产品性能。

以上是本次焊接工艺评定的报告内容，总字数超过1200字。

焊接工艺评定作业指导书(总3页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March1.总则焊接工艺评定是产品正式焊接前应进行的试验工作，解决在具体条件下焊接工艺问题，是制定工艺技术文件的依据。

规定了焊接工艺评定的具体操作程序，是焊接工艺评定的指导性文件。

2.定义2.1焊接：通过加热、加压或两者并用，并且用或不用填充材料使焊件间达到原子结合的一种加工工艺方法。

2.2焊接工艺评定：是在正式产品焊接前通过试验、预测焊接接头可焊性。

若试验的接头性能不合格，可以改变焊接工艺，直到评定合格为止，以解决在具体条件下实施焊接工艺问题。

3.工作程序3.1工作程序流程图委托书网架结构车间3.2凡属下列条件均需进行焊接工艺评定：➢甲方制作标准中规定；➢结构钢材系首次使用；➢焊条、焊丝、焊剂的型号改变；➢焊接方法改变，或由于焊接设备的改变而引起焊接参数的改变。

3.2.1焊接工艺需改变：a. 双面焊、对接焊改为单面焊；b. 单面对接电弧焊增加或去掉垫板，埋弧焊的单面焊反面成型；c.坡口型式改变、变更钢板厚度，要求焊透的T型接头。

3.2.2需要预热、后热或焊后要做热处理。

3.3技术员在正式产品施焊之前分别向制作车间、焊研室下达焊接工艺委托书（具体项目见附页）。

3.4工艺试验的钢材和焊接材料，应于工程上所用材料相同。

3.4.1工艺试验一般以对接接头为主，试验前应根据钢材的可焊性和设计要求拟定试件的焊接工艺、焊后处理、检验程序和质量要求。

3.4.2要求焊透的T型接头，宜用与实际构件刚度相当的试件进行试验。

3.4.3工艺试验应包括现场作业中遇到的各种焊接位置，当现场有妨碍焊接操作的障碍时，还应做模拟障碍的焊接试验。

3.5制作车间：配料员据委托书配出工艺评定所用材料的规格、尺寸、经划线、切割等各工序加工完毕后转至焊研室。

3.6试样的加工与评定3.6.1工艺试板的焊接应由持焊工合格证的焊工施焊。

受控状态文件编号： OF/GYHJ-01发放编号 00 版本号： A版]焊接工艺评定报告编制：桑叶日期:2012年02月 28 日)审核：陈海强日期:2011年02月 28 日批准：陈明华日期:2011年02月 28 日编号：PQR-01焊接工艺评定书·（不锈钢管-手工氩弧焊）目录一、焊接工艺评定任务书（表1）二、焊接工艺指导书（表2）三、焊接工艺评定报告（表3）四、焊接工艺评定施焊记录表（表4）五、焊接工艺评定焊缝外观检查表（表5）六、附件1．试样检测报告2．试样材料质量检验证明书/3．焊接材料质量质量证明书一、焊接工艺评定任务书（表1）。

母材牌号 0Gr18Ni9 接 头 示 意 图！ 规格 D60× 焊接 材 料焊条 牌号 规格 焊丝 牌号 ' ER304规格 焊剂… 牌号 规格焊接方法 、 手工氩弧焊其他技 术 要 求、 焊缝外观质量√ 射线探伤 √ 其他∕机 械 性 能》拉伸(GB228)数 量 2 件冲击∕弯曲 (GB232)项目数量 》各 项 指 标面弯 2件 弯曲直径 12 热影响区 ∕ 背弯 2件 支座间距 焊缝区 ∕ % 侧弯 ∕弯曲角度180° 其他∕金相 宏观 ∕ 微观∕ 晶间腐蚀∕合 格 标 · 准外观质量 不允许存在未熔合、裂缝、气孔、夹渣、弧坑、未焊透X 射线探伤 JB/T 射线检测∕机 $拉伸 GB228 金 相宏 观∕弯曲GB232二、焊接工艺指导书（表2）焊接接头：简图：（接口形式、坡口形式与尺寸、焊层、焊道布置及顺序）坡口形式： V型衬垫（材料及规格）：无其他：采用机械加工坡口'注：对每一种母材与焊材的组合均需分别填表焊接工艺指导书（续表2）..钨极类型及直径铈钨棒ФФ喷嘴直径（mm）Ф8-10熔滴过度形式焊丝送进速度（cm/min）技术措施：摆动焊或不摆动焊：略摆动摆动参数：小摆动焊前清理和层间清理：坡口两侧20mm清理背部清根方法：…单道焊或多道焊（每面）：单道焊单丝焊或多丝焊：单丝导电嘴至工件距离：锤击：其他：第三方检验编制：桑叶日期：审核：陈海强日期：批准：陈明华日期：三、焊接工艺评定报告（表3）单位名称：上海欧坊医疗机械设备有限公司焊接作业指导书编号： WPS-01 焊接工艺评定报告编号： PQR-01焊接方法：手工氩弧焊机械化程度：手工，接头简图：（坡口形式、尺寸、衬底、每种焊接方法或焊接工艺、焊接金属厚度）母材：材料标准：GB/T14976 -2002钢号： 0Gr18Ni9类、组别号：Ⅶ-1 类、组别号：Ⅶ-1 相焊厚度：3 mm焊后处理：热处理温度（℃）保温时间（h）气体：气体种类混合比流量（L/min）焊接工艺评定报告（续表3）;焊接工艺评定报告（续表3）编制：桑叶日期：审核：陈海强日期：批准：陈明华日期：四、焊接工艺评定施焊记录表（表4）五、焊接工艺评定外观检查表（表5）—检查者：祁学成日期：施焊者：陈明美日期：编号：PQR-02焊接工艺评定书（紫铜管—氧乙炔焰银钎焊）目录一、焊接工艺评定任务书（表1）二、焊接工艺指导书（表2） 三、焊接工艺评定报告（表3） 四、焊接工艺评定施焊记录表（表4） 五、焊接工艺评定焊缝外观检查表（表5）(六、附件1. 试样检测报告 2．试样材料质量证明书 3. 焊接材料质量证明书/一、焊接工艺评定任务书（表1）母材牌号 紫铜管TP2接 头 示 意 图规格 Ф22×焊 接 材料 焊条 牌号 （/ 规格/ 焊丝"牌号 L209 规格扁丝二、焊接工艺指导书（表2）焊接接头：管状承插式简图：（接口形式、接头间隙、搭接长度）、坡口形式：∕接头间隙：搭接长度： 15-20mm 接头及坡口形式接头焊缝示意母材：类别号紫铜管Ι与类别号紫铜管Ι相钎焊或标准号 GB/T 1527-2006 牌号 TP2 与标准号 GB/T 1527-2006 牌号 TP2 相钎焊厚度范围：母材：管径范围：不限搭接长度范围： 15-20mm 焊前清理方法: 用细纱布清理其他：—钎焊接材料：焊材类别低银钎料银钎焊溶剂焊材标准GB/T 6418-2008Q/JBAY13-2009焊材型号BCu91PAg QJ101焊材规格\扁丝≤80目焊材牌号L209飞机牌制造厂商上海斯米克焊材有限公司上海斯米克焊材有限公司漫流位置：水平漫流钎料垫加方式：随焊随加钎料技术措施：由合格焊工施焊钎焊后清理方法：焊件冷却至80以下时，用热水冲洗并用钢丝刷除去多余的焊剂、熔渣。
