网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。
网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。
我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。
橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。
我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。
也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。
摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。
这种网线制作的顺序是通用的B类网线制作方法。
如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。
直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。
如果是计算机和计算互连则需要交叉线。
当然了，这些网线制作方法也都不一定每个人都在使用。
因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。
网线接法- 网线水晶头接法(图)网线接法- 网线水晶头接法（很多网友在问网线怎么接，网线怎样接，网线标准接法，网线制作，现收集网线接法如下：）RJ45 型网线插头又称水晶头，广泛使用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体使用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端和RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
T568A 线序的接法如图1 所示，RJ45 型网线插头各脚和网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚和网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头和网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
网线水晶头接法图文教程详解1.直通线的制作直通线主要用于把 PC 和 HUB（普通路由器、无线 AP 等）相连，以及 HUB 与以太网接口相连。
比如，对于几台电脑一起共用一个小区宽带的，所有需要用到的网线（PC 与 HUB 或者路由器相连，HUB 或者路由器与小区宽带接口相连），都属于这种情况。
1.用双绞线网线钳把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中。
注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网络里面芯线的包皮，因为剥线的两刀之间留有一定距离，这距离通常就是里面 4 对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。
2.剥除外包皮即可见到双绞线的 4 对 8 条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
先把 4 对芯线一字并排排列，然后再把每对芯线分开，并按从左到右：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列（这种排列称为 568B 排序）。
然后用网线钳垂直于芯线排列方向剪齐。
3.左手水平握住水晶头，然后把剪齐、并列排列的 8 条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲。
4. 确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中。
水晶头放好后即可压下网线钳手柄，一定要使劲，使水晶头的插针都能插入到网线芯线之中，与之接触良好。
至此，这个 RJ-45 头就压接好了。
按照相同的方法、同样的排线顺序制作双绞线的另一端水晶头，要注意的是芯线排列顺序一定要与另一端的顺序完全一样，这样整条网线的制作就算完成了。
2.交叉线的制作交叉线主要适用于 ADSL MODEM 和集线器 HUB 的连接，以及两台计算机直接通过网卡相互连接。
有些朋友想将家里的两台 PC 连接起来组成一个小局域网，还有 ADSL MODEM 和 HUB 的连接，都属于这一情况。
网线水晶头接法网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
根据网线两端水晶头做法是否相同，有两种网线接法。
直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为 100m。

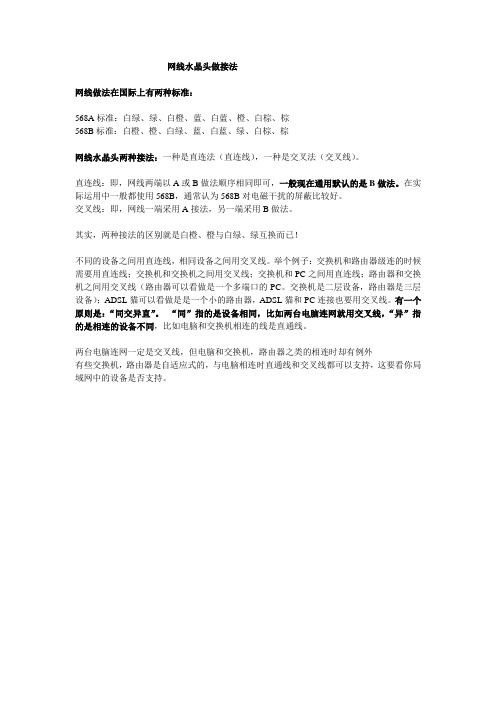

网线水晶头做接法
网线做法在国际上有两种标准：
568A标准：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
568B标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
网线水晶头两种接法：一种是直连法（直连线），一种是交叉法（交叉线）。
直连线：即，网线两端以A或B做法顺序相同即可，一般现在通用默认的是B做法。
在实际运用中一般都使用568B，通常认为568B对电磁干扰的屏蔽比较好。
交叉线：即，网线一端采用A接法，另一端采用B做法。
其实，两种接法的区别就是白橙、橙与白绿、绿互换而已！
不同的设备之间用直连线，相同设备之间用交叉线。
举个例子：交换机和路由器级连的时候需要用直连线；交换机和交换机之间用交叉线；交换机和PC之间用直连线；路由器和交换机之间用交叉线（路由器可以看做是一个多端口的PC。
交换机是二层设备，路由器是三层设备）；ADSL猫可以看做是是一个小的路由器，ADSL猫和PC连接也要用交叉线。
有一个原则是：“同交异直”。
“同”指的是设备相同，比如两台电脑连网就用交叉线，“异”指的是相连的设备不同，比如电脑和交换机相连的线是直通线。
两台电脑连网一定是交叉线，但电脑和交换机，路由器之类的相连时却有例外
有些交换机，路由器是自适应式的，与电脑相连时直通线和交叉线都可以支持，这要看你局域网中的设备是否支持。
水晶头的接法568b标准
网线水晶头接法有两种，一种是交叉线，一种是平行直通线，不同接法有不同口诀，具体如下：
交叉线的接法是：一头采用568A标准，一头采用568B标准。
平行直通线的接法是：两头同为568A标准或568B标准。
568A标准：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
568B标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
网线水晶头接线注意事项
1、如果连接的双方地位不对等的，则使用平行(直通)线，例如电脑连接到路由器或交换机;如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。
2、同时都接一样是可以的，因为一般网线用的只有1、2、
3、6，其他就算没接通一样都是可以用的。
网线接法- 网线水晶头接法(图)网线接法- 网线水晶头接法（很多网友在问网线怎么接，网线怎样接，网线标准接法，网线制作，现收集网线接法如下：）RJ45 型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
最佳答案网线有两种做法，一种是交叉线，一种是平行线交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕你可以注意下，两种做法的差别就是橙色和绿色对换而已。
如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑希望我的回答能对你有些帮助上面只是正规接法！但是你2头都接一样是可以的！因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的！~两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：1. 指定每台电脑的 ip 地址：可以选择 192.168.0.1 ——— 192.168.0.254 之间任何值作为这两台电脑的 ip 地址，注意 ip 地址不要重复使用。
2. 设置每台电脑的子网掩码为： 255.255.255.03. 设置每台电脑的网关一样：例如，如果第一台电脑的 ip 地址是 192.168.0.1，第二台电脑的ip 地址是192.168.0.2，则第一台电脑和第二台电脑的网关都应该是192.168.0.1 或都是 192.168.0.2，或者网关取 192.168.0.1 ——— 192.168.0.254 之间任何值，例如两台机子的网关都取192.168.0.100。
4. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同。
网线水晶头接法（附图说明）工具:驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk）所以应按照国际标准打线！！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
