下载文档原格式
砖的焙烧生产过程砖的焙烧是分阶段进行的，常分为预热、焙烧、保温、冷却四个阶段，称为“四带”。
各带的工作温度不同，砖坯内的泥料也随着温度的变化而产生相应的物理、化学反应。
5.3.1预热带砖坯从常温升到120℃的阶段是低温预热阶段，此时主要排除坯体中的残余水分——自然水。
因坯体内的水分汽化后只能从其细微的孔隙中排出，如升温太急，水汽迅速增多、“挤”不出来，只好胀破坯体。
因此。
本阶段的升温速度限为25～35℃/h。
在坯体温度从120℃升到450℃的阶段，坯体开始排出化学结合水，此时，坯体不收缩，且其机械强度逐渐增加，升温速度可为50～80℃/h。
当温度达到400℃时，坯体内的有机物开始氧化燃烧，内掺燃料也开始出现无火焰燃烧，坯体开始变红发亮自行升温，有经验的烧窑工常能从此时的火色初步判断出内燃料掺量的多少。
在预热带后期，坯体温度从450℃升高到700℃，叫高温预热阶段。
其中在550～600℃的阶段泥料中的大量二氧化硅发生晶型转化，体积剧烈膨胀，此时切不可升温太快，以免出现裂纹，所以强调长预热，就是这个道理。
一般预热带长25～30m，可以用提起风闸的数目来控制，当哈风口的间距为5排火眼时，提起一个远闸可使预热带延长到5排左右。
但预热带太长时其前端温度太低，相对湿度增加，易使砖坯凝露。
这是因为到达预热带前端的烟气容易形成低温高湿，一旦接触到温度更低的湿坯，烟气温度继续下降，相对湿度相应上升。
当相对湿度已经饱和的烟气，只要温度稍有下降时，其中的部分水汽就会在砖坯表面凝成水珠，产生凝露。
残余水分低于大气平衡水的坯体，要从大气中吸收水分，产生回潮。
这和日常生活中把饼干裸放在空气中产生回潮是一个道理。
当人窑砖坯干湿不匀，而窑内水汽又未能及时排出，以致烟气湿度增大，很可能使刚开始进入预热带的较干砖坯回潮。
同理，已经很干的砖坯在进人预热带时如遇上相对湿度接近饱和的烟气也可能产生回潮，应予注意。
由于热气体质轻上浮，所以窑内气流也常是上快下慢，坯垛升温也如此，易造成顶部砖坯预热过急，底部砖坯先是预热不良，后又急剧升温，以致产生裂纹。
瓷砖生产工艺流程介绍怎么写的呢
瓷砖是一种常见的建筑材料，被广泛应用于室内装饰中，其生产过程涉及多个工艺环节。
下面将从原料准备、研磨成型、干燥、装炉烧成和包装出厂等方面介绍瓷砖的生产工艺流程。
首先，瓷砖的生产需要准备各种原料，包括瓷土、石英砂、长石和粘土等。
这些原料需按一定比例混合，经过一系列处理后得到瓷砖的坯体。
接下来是研磨成型的过程。
在这个环节中，原料经过研磨、混合、加水制浆等工序，最终形成了瓷砖的坯体。
坯体经过模具成型后，需要进行干燥处理，以去除多余的水分。
随后是装炉烧成阶段。
坯体放入炉内进行烧结，经过高温处理，使瓷砖坯体结晶硬化，形成坚硬的瓷质。
烧成过程需要控制好温度和时间，确保瓷砖的质量。
最后是包装出厂环节。
烧成后的瓷砖需要经过检查和质量验收，合格的产品进入包装环节。
通常瓷砖会根据规格、颜色等分类包装，并在外包装上标明产品信息和商标。
总的来说，瓷砖生产工艺流程相对复杂，需要严格按照要求操作，保证产品质量。
只有经过每个环节的精心处理，才能生产出质量过硬的瓷砖产品。
希望通过以上介绍，您对瓷砖的生产工艺流程有了更进一步的了解。
1。
2020.1砖瓦界世随着国家墙材革新与建筑节能烧结砖行业的制砖原料已从原来有煤矸石、江河湖淤泥、建筑渣土（来源：高层城市地铁施工、灌注基础桩施工甚至还有（说不清成分要慎用）墙地砖、路面砖、煤矸石砖、大规模的生产线逐年增多，经过全行业的但是目前行业总体仍处于粗放尤其是产品质量还存在着严重问题。
烧结砖的质量从目前形势生产烧结墙材的研究还很薄大规模的综合利用研究尚需加产品的合格率低，与国外发达国家相比，产品的档次落如何来破解这样的难题？我认为产品纲领、市场三个方向综合考因为从材料科学的本质上讲，烧结砖产品的本质基础是黏土矿物，无论是煤矸石、粉煤灰、页岩、污淤泥、工业废物等原材料，虽然习惯上人们将这些与黏土分开，而且它们同黏土在性能上又有着这样或那样的差别，但是上述能够用于烧结砖的原料无一例外的均含有一种或多种黏土矿物。
因此，从地质学和矿物学的观点来看，它们都是同属种的材料，矿物学概念在烧结砖生产的重要性一般情况下不被人们所重视，大多数情况下仅对原材料的化学成分分析及用土工试验方法对其可塑性指数、干燥收缩、干燥敏感性系数、焙烧收缩、焙烧温度和范围等几项简单的测定来判断和预示原材料的适用性和生产工艺参数，其结果使建成的生产线或是在实际生产中问题频出，有的根本就无法达标生产，更不用说提高产品质量和档次及降低成本了。
所以矿物的分析和鉴别，在烧结砖领域就显得尤为重要了。
只有把所用原料分析透彻，才能在原料制备工艺中确定适当的设备，生产出符合成型工艺设备的泥料，为顺利成型打好基础。
2 成型根据所生产的泥料性能，以及拟生产的产品纲领，成型工艺按照通用惯例可被分为以下两类：压制成型和挤出成型。
2.1 压制成型多采用半干法，水分为10％左右，一般用于墙饰砖和地面砖。
砖坯的密度与液压机床的压力大小和压制次数有关。
2.2 挤出成型根据实际成型工作压力划分为软塑挤出机、半建筑渣土、污淤泥生产合格的烧结砖吴学东2020.1科技纵横S C I E 51硬塑挤出机、硬塑挤出机。

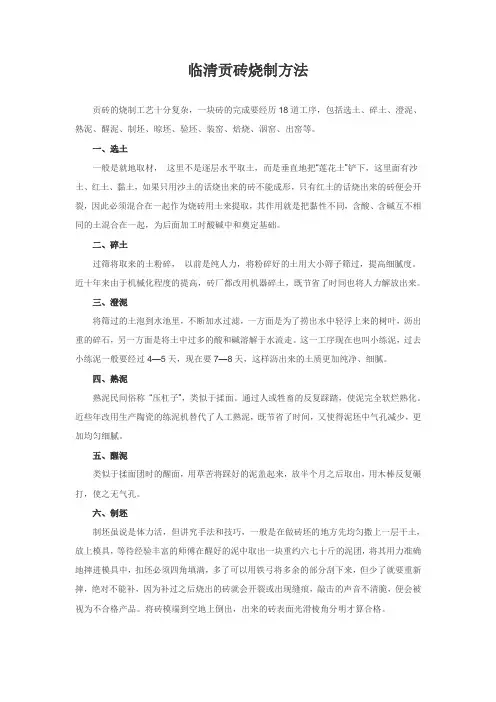

临清贡砖烧制方法贡砖的烧制工艺十分复杂，一块砖的完成要经历18道工序，包括选土、碎土、澄泥、熟泥、醒泥、制坯、晾坯、验坯、装窑、焙烧、洇窑、出窑等。
一、选土一般是就地取材，这里不是逐层水平取土，而是垂直地把“莲花土”铲下，这里面有沙土、红土、黏土，如果只用沙土的话烧出来的砖不能成形，只有红土的话烧出来的砖便会开裂，因此必须混合在一起作为烧砖用土来提取，其作用就是把黏性不同，含酸、含碱互不相同的土混合在一起，为后面加工时酸碱中和奠定基础。
二、碎土过筛将取来的土粉碎，以前是纯人力，将粉碎好的土用大小筛子筛过，提高细腻度。
近十年来由于机械化程度的提高，砖厂都改用机器碎土，既节省了时间也将人力解放出来。
三、澄泥将筛过的土泡到水池里，不断加水过滤，一方面是为了捞出水中轻浮上来的树叶，沥出重的碎石，另一方面是将土中过多的酸和碱溶解于水流走。
这一工序现在也叫小练泥，过去小练泥一般要经过4—5天，现在要7—8天，这样沥出来的土质更加纯净、细腻。
四、熟泥熟泥民间俗称“压杠子”，类似于揉面。
通过人或牲畜的反复踩踏，使泥完全软烂熟化。
近些年改用生产陶瓷的练泥机替代了人工熟泥，既节省了时间，又使得泥坯中气孔减少，更加均匀细腻。
五、醒泥类似于揉面团时的醒面，用草苦将踩好的泥盖起来，放半个月之后取出，用木棒反复碾打，使之无气孔。
六、制坯制坯虽说是体力活，但讲究手法和技巧，一般是在做砖坯的地方先均匀撒上一层干土，放上模具，等待经验丰富的师傅在醒好的泥中取出一块重约六七十斤的泥团，将其用力准确地摔进模具中，扣坯必须四角填满，多了可以用铁弓将多余的部分刮下来，但少了就要重新摔，绝对不能补，因为补过之后烧出的砖就会开裂或出现缝痕，敲击的声音不清脆，便会被视为不合格产品。
将砖模端到空地上倒出，出来的砖表面光滑棱角分明才算合格。
七、晾坯在小心翼翼地打掉模具的横框之后，砖坯还很潮湿柔软，需要熟练的工人轻轻地抡起它们慢慢地平放在地上，晾晒一会儿后还要给砖坯翻个儿，使阳光能均匀地晾晒到各个立面。
烧结砖生产工艺1.破碎原材料：烧结砖的主要原材料有黏土、煤渣、湖泊淤泥、页岩等。
这些原材料首先需要进行破碎处理，使其达到生产颗粒要求。
破碎处理主要采用辊类破碎设备，这种设备可以破碎多种类型的原材料，即使原材料的含水量在20%左右，也不会影响材料破碎细度。
2.陈化处理：原材料陈化是非常重要的一道制作工艺，直接关系到产品质量。
陈化的目的是让空气中的水分可以渗透到细化的原材料颗粒里，水分均匀渗透到原料颗粒中，这样可以提升烧结砖的强度。
原材料在经过48小时的陈化之后，需要对含水量进行测量，含水率控制在16%以下，筛选出符合要求的原材料。
3.挤压成型：原材料在陈化完毕之后，将原材料放到运输机上，在运到成型车厢之后，对原材料进行定量分配。
原材料放入搅拌机后，在搅拌过程中需要二次加水，使其原材料的水分控制在15%到17%之间。
完成搅拌之后，采用塑挤出成型的方式得到砖块坯体。
4.切、翻、码坯：利用自动切片机将搅拌好的泥条切成相同规格的砖坯，然后对砖坯进行翻转，再运输到自动码坯机上，最后将砖坯放在窑车上进行干燥。
5.干燥和焙烧：干燥和焙烧是制作烧结砖中两个重要的制作工艺。
砖坯在经过干燥后，脱去坯体的自由水，干燥的好坏直接影响到产品的质量和产量。
把砖坯放在干燥室内，在热风的作用下，砖坯含水量降到6%以下，然后进入高温的焙烧窑进行焙烧。
砖坯焙烧是整个制作烧结砖重要的一个环节，砖坯进入隧道窑进行焙烧。
根据烧制的砖块宽度不同，需要进入不同宽度的隧道窑进行烧制。
砖坯在隧道窑中先进行加热，之后进行焙烧，烧制完成后进行冷却，最终才能得到成品烧结砖。
6.检验和堆放：在完成焙烧之后，把成品从窑车上卸下来，然后工作人员根据产品的外观和质量进行码放。
镁碳砖生产工艺流程镁碳砖是一种重要的耐火材料，广泛应用于高炉、电炉、转炉等高温设备中。
下面将介绍镁碳砖的生产工艺流程。
1.原料准备：生产镁碳砖的主要原料有镁砂、焦炭、石墨、球墨铸铁炉渣等。
首先，需要将这些原料按照一定的比例准备好。
2.配料混合：将预先准备好的原料进行细粉磨，并经过一定的筛分操作，确保原料的颗粒大小一致。
然后将混合好的原料按照一定比例放入配料罐中。
3.进料混合：将配料罐中的原料通过螺旋输送器送入混合机中进行充分搅拌混合。
混合机的运行时间和转速要根据原料的配比和配料量进行调整，使得原料充分均匀地混合在一起。
4.成型：将混合均匀的原料通过成型机进行成型，常用的成型方式有压制成型和注射成型两种。
压制成型是将原料压入特定形状的模具中，利用模具的压力和振动实现成型。
而注射成型则是将原料注入成型模具中，然后利用注射机对原料进行加压，将其填充至模具中，并通过模具的振动将其紧实。
5.框架及压制：将成型好的镁碳砖放入框架内，然后通过压制机进行压制，使其更加牢固。
同时，在压制的过程中还可以根据需要进行模具加热，以加快砖坯的硬化速度。
6.焙烧：将压制好的砖坯放入窑炉中进行焙烧。
焙烧过程是将砖坯加热到一定温度，使其中的有机物燃烧殆尽，并使原料中的氧化镁矿物发生热分解和重结晶反应，形成致密的镁碳砖。
7.加工和检验：经过焙烧的镁碳砖会得到初步的成品，但还需要经过加工和检验。
在加工过程中，需要对镁碳砖进行切割、打磨等操作，以得到符合要求的产品。
在检验过程中，需要对镁碳砖进行物理性能测试，包括抗压强度、耐火度、抗冲击性能等指标的检测。
8.包装和储存：对通过检验的镁碳砖进行包装，并进行储存。
包装一般采用常规的木箱或袋装，以保护产品的完整性和质量，并方便运输和存储。
以上就是镁碳砖的生产工艺流程，通过以上流程可以得到性能良好的镁碳砖产品，以满足不同高温设备的需求。

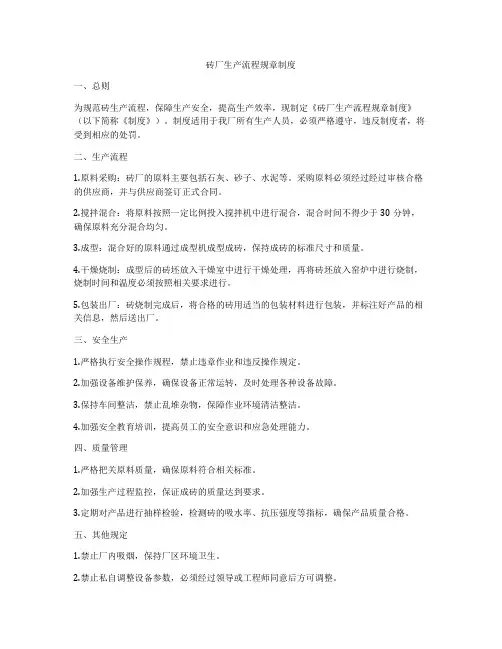

砖厂生产流程规章制度一、总则为规范砖生产流程，保障生产安全，提高生产效率，现制定《砖厂生产流程规章制度》（以下简称《制度》）。
制度适用于我厂所有生产人员，必须严格遵守，违反制度者，将受到相应的处罚。
二、生产流程1.原料采购：砖厂的原料主要包括石灰、砂子、水泥等。
采购原料必须经过经过审核合格的供应商，并与供应商签订正式合同。
2.搅拌混合：将原料按照一定比例投入搅拌机中进行混合，混合时间不得少于30分钟，确保原料充分混合均匀。
3.成型：混合好的原料通过成型机成型成砖，保持成砖的标准尺寸和质量。
4.干燥烧制：成型后的砖坯放入干燥室中进行干燥处理，再将砖坯放入窑炉中进行烧制，烧制时间和温度必须按照相关要求进行。
5.包装出厂：砖烧制完成后，将合格的砖用适当的包装材料进行包装，并标注好产品的相关信息，然后送出厂。
三、安全生产1.严格执行安全操作规程，禁止违章作业和违反操作规定。
2.加强设备维护保养，确保设备正常运转，及时处理各种设备故障。
3.保持车间整洁，禁止乱堆杂物，保障作业环境清洁整洁。
4.加强安全教育培训，提高员工的安全意识和应急处理能力。
四、质量管理1.严格把关原料质量，确保原料符合相关标准。
2.加强生产过程监控，保证成砖的质量达到要求。
3.定期对产品进行抽样检验，检测砖的吸水率、抗压强度等指标，确保产品质量合格。
五、其他规定1.禁止厂内吸烟，保持厂区环境卫生。
2.禁止私自调整设备参数，必须经过领导或工程师同意后方可调整。
3.遇到紧急事件，必须立即向领导汇报，采取应急措施，不能擅自处理。
以上内容为我厂砖生产流程规章制度的基本要求，希望全体员工严格遵守，共同维护生产秩序，确保生产安全、保障产品质量。

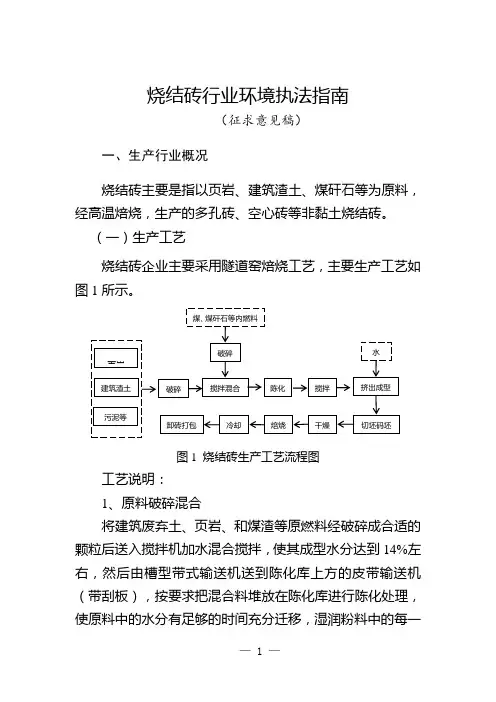

烧结砖行业环境执法指南（征求意见稿）一、生产行业概况烧结砖主要是指以页岩、建筑渣土、煤矸石等为原料，经高温焙烧，生产的多孔砖、空心砖等非黏土烧结砖。
（一）生产工艺烧结砖企业主要采用隧道窑焙烧工艺，主要生产工艺如图1所示。
图1 烧结砖生产工艺流程图工艺说明： 1、原料破碎混合将建筑废弃土、页岩、和煤渣等原燃料经破碎成合适的颗粒后送入搅拌机加水混合搅拌，使其成型水分达到14%左右，然后由槽型带式输送机送到陈化库上方的皮带输送机（带刮板），按要求把混合料堆放在陈化库进行陈化处理，使原料中的水分有足够的时间充分迁移，湿润粉料中的每一个颗粒，并且进一步提高原料的均匀性，从而改善泥料的物理性能，保证成型、干燥和焙烧等工序的技术要求，提高产品的质量。
2、陈化陈化是将粉磨至所需细度的料加水浸润，使其进一步疏解，促使水分分布均匀。
不但可以改善原料的成型性能，而且可以改善原料的干燥性能，提高制品质量。
原料陈化时间一般在72小时以上，陈化处理后的混合料经斗式挖掘机送入箱式给料机缓冲处理后，均匀给入搅拌机再进行适当加水搅拌，使其含水率达到14%~16%。
3、挤出与切坯、烘干经过二次加水搅拌后的原料送入高速对辊机、强力挤出搅拌机进一步碾细拌匀，最后进入真空挤出机挤出成型，并自动切条、切坯，切割成所要求尺寸的砖坯，由机械手码至窑车，用窑车运至烘干车间，砖坯经烘干至含水率在6%左右送至隧道窑烧制。
4、烧制隧道窑启动时，使用煤、柴油、天然气等化石燃料等点火，当升温至一定温度时，砖坯内作为燃料部分粉煤灰（渣）即可燃烧，即为此后焙烧所需热量来源。
隧道窑启动后从前端“纳入”砖坯，后端“吐出”成品砖。
我市烧结砖企业多采用“一次码烧”工艺，即湿坯从干燥到焙烧完成均在窑内进行，该工艺主要通过引风机把后端成品砖焙烧（950℃~1150℃）产生的烟气抽至窑前端，利用烟气的热量对湿坯进行干燥、预热，从而实现热量的高效利用。
焙烧好的成品砖需转移至成品砖堆场，并及时在该段窑底码好待焙烧的湿砖坯，避免生产脱节。
砖的焙烧生产过程砖的焙烧是分阶段进行的，常分为预热、焙烧、保温、冷却四个阶段，称为“四带”。
各带的工作温度不同，砖坯内的泥料也随着温度的变化而产生相应的物理、化学反应。
5.3.1预热带砖坯从常温升到120℃的阶段是低温预热阶段，此时主要排除坯体中的残余水分——自然水。
因坯体内的水分汽化后只能从其细微的孔隙中排出，如升温太急，水汽迅速增多、“挤”不出来，只好胀破坯体。
因此。
本阶段的升温速度限为25～35℃/h。
在坯体温度从120℃升到450℃的阶段，坯体开始排出化学结合水，此时，坯体不收缩，且其机械强度逐渐增加，升温速度可为50～80℃/h。
当温度达到400℃时，坯体内的有机物开始氧化燃烧，内掺燃料也开始出现无火焰燃烧，坯体开始变红发亮自行升温，有经验的烧窑工常能从此时的火色初步判断出内燃料掺量的多少。
在预热带后期，坯体温度从450℃升高到700℃，叫高温预热阶段。
其中在550～600℃的阶段泥料中的大量二氧化硅发生晶型转化，体积剧烈膨胀，此时切不可升温太快，以免出现裂纹，所以强调长预热，就是这个道理。
一般预热带长25～30m，可以用提起风闸的数目来控制，当哈风口的间距为5排火眼时，提起一个远闸可使预热带延长到5排左右。
但预热带太长时其前端温度太低，相对湿度增加，易使砖坯凝露。
这是因为到达预热带前端的烟气容易形成低温高湿，一旦接触到温度更低的湿坯，烟气温度继续下降，相对湿度相应上升。
当相对湿度已经饱和的烟气，只要温度稍有下降时，其中的部分水汽就会在砖坯表面凝成水珠，产生凝露。
残余水分低于大气平衡水的坯体，要从大气中吸收水分，产生回潮。
这和日常生活中把饼干裸放在空气中产生回潮是一个道理。
当人窑砖坯干湿不匀，而窑内水汽又未能及时排出，以致烟气湿度增大，很可能使刚开始进入预热带的较干砖坯回潮。
同理，已经很干的砖坯在进人预热带时如遇上相对湿度接近饱和的烟气也可能产生回潮，应予注意。
由于热气体质轻上浮，所以窑内气流也常是上快下慢，坯垛升温也如此，易造成顶部砖坯预热过急，底部砖坯先是预热不良，后又急剧升温，以致产生裂纹。
万一坯垛上下温差太大，达到100℃以上时，同时预热带的烟气的相对湿度又接近饱和，湿气集中从哈风口排出时，将会造成其附近坯垛底部砖坯严重吸潮松解、软化散架，最后坍塌，这种现象称为潮塌。
凝露与回潮均将使砖坯表层吸水膨胀，干燥时再次收缩。
这种循环变化破坏了砖体结构，产生裂纹，严重时出现哑音砖。
防止这一问题的措施有：码窑时采用立坯炕腿，注意哈风拉缝，坚持上稀下密以利水汽排出；低用首闸、高提排潮闸，以及采用桥形闸以提前排潮加大抽力；更应严格干坯人窑，即保证人窑砖坯的残余水分低于7％、控制预热带始端温度高于60℃、排出烟气的相对湿度低于95％。
检查窑室有无凝露，可用长度能从火眼插到窑底、直径12mm左右表面光洁的钢条从火眼一插到底，3～5分钟取出，如其上凝有水珠或湿润，说明该处有凝露；水印的部位即是坯垛湿气严重的位置。
在轮窑，只有当预热带中段完全没有凝露现象时才能烧纸挡；对隧道窑此时才允许进车。
雨季，不得不用较湿砖坯人窑时，应以成品砖码炕腿，以免底部坯吸潮、软化散架、潮塌。
应当指出，砖瓦在焙烧过程中产生的裂纹，多为预热操作不当造成，应充分注意。
5.3.2焙烧带通常把从开始加煤的一排火眼起到停止加煤的一段叫焙烧带。
应该是只有坯垛上下温度都已达到燃点以上，细煤投人在坯垛各部都能燃烧起来的那一排火眼才算数。
否则，不得纳人焙烧带。
焙烧带的温度范围是从700℃起直到其应有的烧成温度(900～1150℃〕。
当窑室断面、码窑密度和单块砖体积都较大时，应选用较慢的升温速度，常为40～70℃/h，以确保坯体均匀升温和内部的充分反应。
其中，在坯体温度已达900℃并继续升温时，更应减缓为20～30℃/h，以免因升温过急，坯体表层迅速熔融烧结堵住气孔，内部气体排不出来，造成表面鼓泡。
在焙烧带，当砖坯温度已达到其烧成温度范围的下限时，泥料颗粒进入半熔融状态，互相交错咬住，同时泥料中的易熔颗粒熔化流人到未熔融的颗粒之间，使互相粘结成一个整体，成为制品。
此时如仍继续升温，一旦超过其烧成温度范围的上限，泥料颗粒过度软化，甚至成为半流体状态，将造成严重过烧甚至坯垛坍塌的“倒窑”事故。
空心砖孔大壁薄强度低，危险更大，其所允许的烧成温度范围更窄，只有50℃左右。
焙烧时只能把温度控制在其烧成温度范围的中间偏下，较为稳妥。
世界砖瓦网焙烧带的长度以能保证制品烧熟烧透为原则，外燃烧砖常需10～12排，内燃烧砖只需6～9排，高内燃砖有时只需5排就行。
应从坯垛底部已能达到煤的燃点的一排算起到坯垛开始清底的那一排止算是焙烧带。
生产中，火行速度慢时，可以少几排，反之，则应多用几排。
焙烧带太短，砖坯烧不透，要出欠火砖，并会造成后火差、清底快；当焙烧带太长而风机或烟囱的抽力又不足时，将造成反火大、面火强、底火弱，进排困难。
对于空心砖，由于壁薄，承受高温荷载的能力弱，一旦长时间处于高温状态，更易软化坍塌，务必小心。
在焙烧带，内燃砖主要靠坯体内燃料燃烧发热，坯体温度常高于周围气流的温度，故烧成快、耗煤低。
而外燃砖完全靠外投煤燃烧加热空气后再传给坯体，所以坯体温度总是低于周围气流的温度，因此烧成慢、耗煤多，需要的焙烧带也长。
如焙烧带太短，可加高风闸，尤其是远闸，以加强通风，并注意强化底风。
对于轮窑，还可以在预热带前的窑门处装辅助的临时风机，抽排低温烟气以增加火速，特别是底火速度。
或往预热带最后的两排火眼中投人碎柴木屑，引火前进。
还可以迟打窑门，延长冷却带、保温带、并重烧后火，使进人焙烧带的空气有较高的温度，促进焙烧。
如果焙烧带太长，并出现高温，应适当降低风闸，尤其是远闸减小窑内通风，以及部分遮挡出窑端砖垛，减小进风面积，控风限氧、抑制燃烧。
同时，应在预热带后部揭火眼灌风，以保证干操预热所需的风量。
对于轮窑，还可提前打门，缩短冷却保温带，降低进人焙烧带的空气的温度。
万一焙烧带严重超温可能倒窑时，可在保温带尾端“提倒闸”，把保温带和焙烧带部分热量往回拉，从哈风排出，减轻前进火势。
焙烧操作主要包括以下几项；①看火：看火是烧窑工的基本功，应通过实践，积累经验，总结提高。
看火时应注意快、准、灵活和内外有别。
窑内看火温度参考数据见下表。
快：揭开火眼盖的3/5，顺风站立，迅速看清盖好。
否则，时间稍长在负压段冷风侵人降温，在正压段热气冲脸，都看不准。
准：为准确掌握火色，可以常用目测和温度计对照，更应经常以自己焙烧时所认定的火色和烧出成品的质量对比，以分析判断自己掌握火色的程度，不断提高。
灵活：目测火色易受环境影响。
如：同样的温度白天看起来要暗一点，晚上看起来要亮得多；睛天看起来要暗一点，雨天看起来要亮得多；以及睡眠不足时常把小火看大，风机抽力太大时易把大火看小；和出现反火时常把小火看大等，判断时应综合考虑。
内外有别：如前所述，内燃烧砖时焙烧带的气流温度低于坯体的表面温度，而表面温度又低干其内部温度，所以看火的温度应略低于外燃砖，还应同时查看预热带的升温情况和保温带的降温速度，以便根据总的趋势采取措施，保持平稳焙烧。
世界砖瓦网酬言烧操作：总的原则是，引前火、加边火、看中火、保后火、看火加煤，勤添少加，低温长烧、合理用闸，出现高温、限氧压火，提倡远闸低风，切忌近闸高吊。
引前火：经预热带开始进人焙烧带的坯垛，如不能完全自燃，应投煤引火。
加边火：两边窑墙要吸收和散失热量，使温度下降，应在坯垛两侧投煤补充。
看中火：坯垛中部热量集中，温度最高，应密切注意。
严防过烧；保后火：为使砖坯真正烧透，应有足够的保温时间，当发现焙烧带后温度不足时，就及时加煤补火，不让迅速清底。
看火加煤，勤添少加：窑炉里的气流是连续的，投煤是间断的，投人煤的瞬间，煤与空气充分混合燃烧增温，煤烧完后气流未减，造成空气过剩，气流温度下降。
投煤的间隔时间越长；气温下降越多。
一次投煤太多还会造成窑底堆积结焦出黑头砖和浪费煤。
故外投煤应粉碎到粒度小于5mm，每次投入0.2kg左右，勤添少加。
低温长烧：60年代初，四川省内江市建材厂的宋建约工程师总结多年烧内燃砖的经验，提出了内燃砖“低温长烧”的操作方法。
主要是缓慢升温，延长预热带和焙烧带，使内燃料在较长时段充分发挥作用，把坯体烧熟烧透，以降低煤耗、提高产量和质量。
③合理用闸：风闸，常叫哈风闸，是窑炉的风门，用以控制窑内的风量、风压和窑内各部位风力的大小以及排出烟气、控制窑内气流运动的方向，并充分利用废气余热来干燥和预热砖坯，调节断面温差。
根据火情正确使用风闸是烧窑工的主要工作手段，也是提高产量、保证质量、降低煤耗的关键。
通常有两种用闸形式：其一是近低远高的顺阶梯闸：以距离焙烧带最近的一个闸叫首闸或近闸，提得最矮，以后各闸依次升高，末闸（远闸）最高。
其优点是可防止首闸放走太多的高温烟气，充分利用烟热，使预热带升温平稳，焙烧带抽力平衡，火速快而均匀。
尤其可加快底火，增加产量。
其缺点是废烟气的流程较长，不断降温增湿，当到达预热带前端时温度更低，相对湿度更大。
这是因为空气的饱和湿度随温度的下降而迅速减小，一旦气流达到湿饱和状态还会使刚进人预热带的温度较低的砖坯，特别是下面几层砖坯产生凝露、吸潮、软化、散架、坍塌。
为此，应经常查明预热带前端气流的温度和湿度，以及对人窑时残余水分过高的砖坯应慎用此闸。
其二是中闸的闸提得最高而前后各闸都依次降低的桥形闸。
由于高提中闸，可以把大量蒸发水汽的预热带中段的高潮烟气就近提前排出、只让窑室上部较干燥的烟气继续前进，以减轻预热带前端砖坯产生凝露吸潮的危险。
其升温平缓，有利于提高质。
在使用烟囱抽风时，由于烟气温度较高，有利于增加烟囱抽力。
但其预热效果不如梯形闸，火行速度也较慢。
如把近、中闸提得太高，远闸又偏矮，还将造成中下部砖坯预热不够，急剧升温后，可能产生裂纹或爆坯，应予特别注意。
世界砖瓦网不论哪一种用闸形式，其最高的一个闸应该是全闸，所谓全闸，即提闸高度应等于锥形闸体的高度。
其余各闸均较低，两种用闸形式各闸的相对高度如下表：调整风闸时应注意：必须先提后落，稳提稳落，循序渐进，切忌陡升陡降，以免气流急剧波动。
首闸应在距焙烧带前火5～7排时完全关闭，即“隔门落闸”，正常焙烧用闸5～6个。
正确的用闸表现为：焙烧排数恒定，整个坯垛断面火度均匀，火色基本一致，火行平稳。
如出现上部火快、底部火慢，应加高远闸，以加速底火前进即所谓“远闸低风”。
如出现上部火弱，后火又迅速清底，说明首闸太高，把焙烧带的火抽跑了，并使焙烧带两侧火速快慢不一和哈风口前面的坯垛预热困难，火速减慢，甚至预热带无热可用，无法预热，应适当调整首闸和第二闸，严禁近闸高吊。
在隧道窑，当两侧火行速度不一致时，应加高慢边远闸，促其赶上。
轮窑弯道的用闸方法：在轮窑的弯道上，气流沿外墙所走的路程要比沿内墙所走的路程多πB(B是窑室宽度），抽力也是内强外弱，除在码窑时应按内密外稀的原则调整坯垛的阻力外，焙烧用闸也应努力使断面火势沿扇面均匀前进，并使断面温度保持一致。
