配电箱安装施工要点（1）设备要求1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。
柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。
箱门接地应采用软铜编织线，专用接线端子。
箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。
（2）作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。
预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。
（3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。
（4）基础型钢安装1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面10mm。
2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。
并做好防腐处理。
（5）配电柜（盘）安装1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。
单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。
成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。
2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。
3）安装配电箱应预埋套箱，安装后面板应与墙面平。
4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。
5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。
每扇柜门应分别用铜编织线与PE排可靠联结。
6）柜（盘）顶与母线进行连接，注意应采用母线配套扳手按照要求进行紧固，接触面应涂中性凡士林。
第1篇第一章总则第一条为确保配电盘安全运行，防止人身伤害和设备事故，保障供电可靠，根据《中华人民共和国电力法》、《电力安全生产条例》等法律法规，结合本地区实际情况，特制定本规定。
第二条本规定适用于所有配电盘及其相关设施的安全管理，包括但不限于配电室、配电箱、开关箱等。
第三条配电盘安全管理遵循“安全第一、预防为主、综合治理”的原则，实行“谁主管、谁负责”和“属地管理”的责任制。
第二章安全责任第四条配电盘安全管理责任主体为供电企业、使用单位及相关部门。
第五条供电企业应负责配电盘的设计、建设、改造、运行、维护和检修，确保配电盘安全可靠运行。
第六条使用单位应按照供电企业提供的配电盘使用说明书和安全操作规程，合理使用配电盘，并承担配电盘的安全管理责任。
第七条相关部门应按照各自职责，对配电盘安全管理实施监督检查，对违反本规定的单位和个人依法进行查处。
第三章安全措施第八条配电盘设计、建设、改造应符合国家标准和行业标准，具备以下基本条件：1. 结构合理，符合安全、可靠、经济、美观的要求；2. 设备选型合理，性能可靠，符合国家规定的安全标准；3. 配电盘内线路布局清晰，标识明显，便于操作和维护；4. 配电盘应具备过载、短路、漏电等保护功能。
第九条配电盘运行管理应遵循以下规定：1. 配电盘运行人员必须具备相应的资质，持证上岗；2. 运行人员应熟悉配电盘的设备性能、操作规程和安全注意事项；3. 运行人员应定期进行技能培训和考核，提高安全意识和操作技能；4. 运行人员应做好配电盘的日常巡视、维护和检修工作，及时发现和处理安全隐患；5. 运行人员应按照规定进行倒班，确保配电盘安全运行。
第十条配电盘维护检修应遵循以下规定：1. 维护检修人员必须具备相应的资质，持证上岗；2. 维护检修人员应熟悉配电盘的设备性能、操作规程和安全注意事项；3. 维护检修人员应按照规定进行维护检修，确保配电盘安全可靠运行；4. 维护检修过程中，应采取必要的安全措施，防止发生事故；5. 维护检修结束后，应进行试运行，确认配电盘恢复正常运行。
成套配电柜及动力开关柜(盘)安装技术交底一、概述本文档主要针对成套配电柜及动力开关柜(盘)的安装技术进行详细的介绍和交底。
成套配电柜及动力开关柜(盘)是电力系统中的重要设备，对于保障电力系统的稳定运行至关重要，因此，安装过程需要严格遵循操作规范，确保设备的正常运行和使用寿命。
二、准备工作在进行成套配电柜及动力开关柜(盘)的安装前，需要完成以下准备工作：1. 工作计划制定好详细的安装计划，包括安装顺序、安装时间、安装工具、安装人员等。
2. 安装环境确保安装环境符合要求，包括地面平整、空气流通、湿度适宜等条件。
3. 工具准备准备好必要的工具，包括螺丝刀、扳手、电动工具等。
4. 安装材料准备准备好各种安装材料，包括导线、电缆、绝缘材料等。
三、安装步骤1. 现场勘察在进行安装前，需要对安装现场进行勘察，确定安装的位置、尺寸、电源等信息。
2. 机柜的安装按照设计图纸确定机柜的安装位置，调整机柜的高度，使其能够自然接入电缆，保证机柜与地面之间有足够的空间以便进行线缆的沟通和系统维护。
在安装过程中要对齐水平。
3. 线缆的安装根据设计要求安装线缆，将线缆从楼道或屋顶埋设到机柜位置，保证整个线路畅通，没有任何遮挡物，线缆应尽量避免和机柜之间的弯曲，线缆固定要可靠。
4. 设备的安装根据线路安装情况，进行机柜设备的安装，安装过程中要仔细检查设备的位置和固定是否符合要求，以及接线是否正确。
5. 地线的安装进行地线的安装，保证地线接触良好、线路通畅，不受外部影响干扰，将地线设置在专门的装置内，防止接触不良。
6. 测试和验收在所有设备都安装完成之后，进行一次系统测试和验收，确保设备的正常运行以及各功能的正常使用。
四、注意事项在成套配电柜及动力开关柜(盘)的安装过程中，需要注意以下几点：1. 安装位置机柜的安装位置应设在电源网线与保护接地系统范围之内，以保证电源与地线的连接良好。
2. 确保接地完好进行接地连接时必须确保接地线具有良好的导电性能，接地点处线路要严格遵循标准，保证接地电阻符合标准。
河北国华定洲发电厂一期工程电气专业作业指导书文件编码：（甲）DZ-DQ-C-（2004）-002项目名称：配电盘安装作业指导书施工单位：河北省电力建设第一工程公司日期：2004年2月8日目录1.工程概况 (4)1.1工程概况 (4)1.2工程量和工期 (4)2.编制依据 (5)3.作业前的条件和准备 (5)3.1技术准备 (5)3.2作业人员配置、资格 (6)3.3作业工机具 (6)3.4安全器具 (7)3.5工序交接 (7)4.作业程序和方法 (7)4.1施工方案 (7)4.2施工工艺流程 (7)4.3施工方法及要求 (8)5.质量控制点的设置和质量通病预防 (11)5.1质量目标 (11)5.2质量通病预防及预防措施 (11)5.3作业过程中控制点的设置 (11)5.4质量标准及要求 (12)6.作业的安全要求和环境条件 (12)6.1作业的环境因素辨识与评价表和环境因素控制计划清单 (12)6.2 作业的安全危害辨识与危险评价表和危险控制计划清单 (12)配电盘安装作业指导书1.工程概况1.1 工程概况脱硫系统配电盘安装包括高压配电装置安装、低压配电装置安装、就地电气设备安装及UPS和直流盘安装。
1.2 工程量和工期1.2.1 工程范围及工程量本项工程的作业范围包括：施工准备、设备的运输、安装及带电试运行。
工程量统计表1.2.2 施工工期#1机脱硫6kV厂用分支：3天脱硫6kV1A段：15天低压脱硫PC1A段：10天脱硫保安MCC：2天#1机脱硫MCC：10天脱硫公用MCC：10天脱硫废水处理MCC：2天脱硫直流系统：2天脱硫UPS系统：5天2 编制依据3.作业前的条件和准备3.1 技术准备3.1.1施工图纸齐全，并由专业公司技术负责人组织进行了图纸会检，确认图纸无问题。
3.1.2施工场地能够满足施工要求，材料预算和设备均已到货。
3.1.3作业指导书编制完毕。
3.1.4开工前的各种手续已办妥。

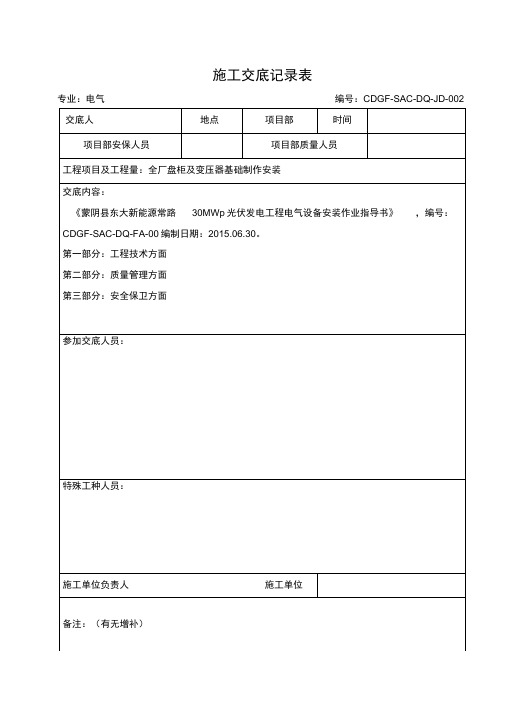

施工交底记录表专业：电气编号：CDGF-SAC-DQ-JD-002附页调整。
4盘柜安装4.1 35KV及低压盘柜安装a. 安装前先将开关柜接地线按照开关柜尺寸安装完闭，先安装进线柜，精确调整第一块,用磁性线坠分别在盘的正面和侧面两次找盘的垂直度，用垫铁将盘调到垂直度w1.5/1000H（H-柜高）,便可用焊接进行固定。
b. 焊接时应焊在内侧，每块高压柜内焊接柜底四角，每处焊缝长20~40mm并且连垫铁在一起焊在底柜上，并补刷防锈漆。
然后再以第一块为标准，逐次调整以后各块。
找正时可增减垫铁，并利用柜间连接螺丝进行固定，两相邻柜间无明显缝隙，使该列开关柜成一整体。
c. 施工中严禁用记号笔乱涂写柜面。
相邻两柜顶部水平偏差v 1.5mm两柜面偏差＜1mm 整列柜顶部水平偏差v 4mm柜面偏差v 4mm柜间接缝v 1.5mmd. 当两段盘柜带母线桥时，先安装A段盘柜，然后将B段带母线桥的盘柜与A段带母线桥的盘柜对正，并安装牢固，两侧盘柜以该盘为基准，找正并安装牢固。
4.2控制保护盘柜安装a. 盘柜应按布置图依次安装。
b. 将盘体安放在槽钢基础上。
c. 分别在两行基础上打两个10mn的眼，用丝锥摘丝。
d. 用磁力线坠分别在盘的正面和侧面两次找盘的垂直度，用垫铁将盘调整垂直。
e. 用带有压脖弯的扁铁当压板，用M10*30的螺丝将盘固定牢固。
f. 用上述方法依次将所有盘柜固定安装。
g. 所有盘柜安装完毕后，用两条M8*25的螺丝联接相邻的两块盘。
4.3盘体接地a. 在盘柜基础槽钢上钻孔、套丝。
b. 在盘的侧面下面钻孔。
c. 用2.5mm黄绿相间接地线将盘体与基础槽钢良好连接。
4）盘柜安装后检查a. 盘面油漆应无脱漆、反锈。
b. 两側及顶部隔板完整。
c. 门锁开闭应灵活。
13.2将变压器前后门锁好。
13.3 土建施工时，电气专业应有专人监护，监督土建施工人员不得损坏设备，高处作业时不能站在变压器上施工。
13.4定期有专人巡视检查，发现有破坏成品保护的行为及时制止，平时多注意加强职工的成品保护意识。
低压电力配电用配电盘的安装与调试低压电力配电用配电盘是将电能从高压变压器输出后，通过配电盘进行分配和控制，将电能传送到各个低压电器设备的重要设备。
其安装和调试的质量和效果直接影响到电力系统的可靠性和正常运行。
本文将介绍低压电力配电用配电盘的安装和调试过程的主要步骤和注意事项。
首先，在安装配电盘之前，需要进行周密的施工准备工作。
应根据配电盘所需的空间尺寸和布置要求，选择一个适当的位置进行安装。
安装位置应远离易燃易爆物品，并保证有足够的空间进行维护和操作。
安装配电盘时，首先需要将配电盘安装在固定底座上，确保其牢固稳定。
接下来，进行电缆的引入。
引入电缆需要按照设计要求保持一定的弯曲半径，并确保电缆的长度和尺寸符合要求。
接地电缆应与大地进行良好的接触，确保安全可靠。
完成安装后，就可以开始进行配电盘的调试。
调试过程中需要注意以下几个步骤：1. 检查所有的接线和连接是否牢固。
确保所有的电缆和导线连接正确，无松动或腐蚀现象。
必要时，使用扭力扳手进行紧固。
2. 检查并确认配电盘的电源是否正确接入。
检查主电源的电压和频率是否符合要求，确保电源接入正确无误。
3. 进行电流互感器和电压互感器的准确接线。
互感器的接线必须按照正确的相位和方向，以及正确的极性进行连接。
4. 进行开关设备、保护装置和仪表的功能测试。
通过操作开关设备，观察指示灯的亮灭情况，并检查保护装置和仪表的显示是否正常，以确保其功能正常。
5. 进行系统的运行试验。
在经过上述步骤的确认和检查后，将配电盘连接到实际的负载电器设备上，进行电力传输和负荷运行试验。
在试验过程中，需要注意监测电压、电流、频率等参数的变化，确保系统运行正常。
在整个安装和调试过程中，需要注意以下几个注意事项：1. 安装和调试人员要具备一定的电力知识和经验，熟悉相关的安全操作规程和操作要求，并穿戴必要的个人防护装备。
2. 保持工作环境整洁和良好的通风条件，避免有害气体和粉尘对设备的污染和损坏。
作业指导书工程名称：纳雍电厂4×300MW机组工程名称：全厂低压380V配电盘安装编制单位：电自工程处编制人：陈前专职工程师：吕郁、王伟2019.4.26施工管理科：王竞江2019.5.4质量管理科：龙道银2019.4.29安全管理科：虞建鸣2019.5.4总工程师：贵州电力建设第一工程公司纳雍电厂项目分公司编制时间2019 年4 月15 日目录1.编制依据2.工程概况3.施工范围4.施工进度计划5.施工作业条件6.施工人员配备7.施工机工具的配备8.施工作业工艺流程9.施工作业程序、施工方法10. 施工质量要求11. 安全、文明施工措施12. 记录表格和附表附表1：全厂380配电盘安装实物工程量：附表2：基础槽钢安装间距；附表3：低压配电盘安装质量自检记录表；附表4：质量自检项目内容表；附表5：施工危险级别、风险评估及风险控制对策表；表6：施工进度计划P3图；1.编制依据：（1）《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92（2）《火电施工质量检验及评定标准》第五篇“电气装置”（3）《纳雍电厂项目工程电气专业施工组织设计》（4）《主厂房380/220V厂用电PC接线及布置》、《电气电除尘器380V电气接线及布置》、《净水站380V电气接线及布置》、《升压站380V电气接线及布置》、《行政综合楼380V电气接线及布置》等部分的设计施工图（5）《电力建设安全工作规程》DL 5009.1-92（6）《安全文明施工手册》（7）《电力建设安全健康与环境管理工作规定》2.工程概况：1.1纳雍发电厂4×300MW新建工程，在我处安装范围内,需在主厂房#1集控楼内的380V配电室、#2集控楼内的380V配电室、电除尘380配电室、净水站380配电室、升压站380V配电室和行政办公楼配电室安装380V 配电室内安装380低压配电盘共222块,安装基础槽钢近600m。
一、项目背景为确保电力系统的安全、稳定运行，提高供电可靠性，根据我国相关电力行业标准，特制定本配电盘及电缆安装施工方案。
二、施工范围1. 配电盘的安装与调试；2. 电缆的敷设、连接及试验；3. 接地系统的施工。
三、施工准备1. 施工图纸及规范：熟悉施工图纸，掌握设计要求；熟悉并严格执行相关电力行业标准及规范。
2. 施工材料：配电盘、电缆、接线端子、接地线、绝缘材料等。
3. 施工工具：扳手、螺丝刀、切割机、剥线钳、摇表、接地电阻测试仪等。
4. 施工人员：具备相应资质的电工、焊工、试验员等。
四、施工步骤1. 配电盘安装（1）根据施工图纸确定配电盘位置，做好标记；（2）在基础型钢上焊接配电盘支架，确保垂直、水平；（3）将配电盘安装在支架上，调整至水平；（4）连接配电盘内部电器元件，检查接线是否正确；（5）进行配电盘调试，确保各项功能正常。
2. 电缆敷设（1）根据施工图纸确定电缆敷设路径，做好标记；（2）在电缆敷设区域设置警示标志，确保施工安全；（3）根据电缆型号、规格，选择合适的敷设方式；（4）电缆敷设过程中，注意电缆的弯曲半径，避免损坏；（5）电缆连接处，确保接线正确、牢固，并进行绝缘处理；（6）电缆敷设完成后，进行电缆试验，确保电缆绝缘性能良好。
3. 接地系统施工（1）根据施工图纸确定接地系统位置，做好标记；（2）在接地系统位置挖坑，深度符合要求；（3）将接地线与基础型钢、接地体连接，确保接触良好；（4）接地系统施工完成后，进行接地电阻测试，确保接地电阻符合要求。
五、施工质量要求1. 配电盘安装：配电盘安装位置准确，垂直、水平，接线正确、牢固；2. 电缆敷设：电缆敷设路径合理，弯曲半径符合要求，连接处绝缘良好；3. 接地系统：接地电阻符合要求，接地线连接牢固。
六、施工安全措施1. 施工人员必须佩戴安全帽、手套、绝缘鞋等防护用品；2. 电缆敷设过程中，注意避免电缆损坏；3. 施工现场设置警示标志，确保施工安全。
配电箱（盘）安装方法1、材料要求：①配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不应小于1.5，不得用阻燃型塑料板左二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。
应为两部定点厂产品。
②箱内的绝缘导线：导线的规格型号必须符合设计要求，并有产品合格证。
③其它材料：电器仪表、端子板等均符合设计要求。
2、主要机具：水平尺、方尺、线坠、手锤、錾子、台钻、兆欧表等3、作业条件：①土建结构预留好安装配电箱的安装位置。
②预埋箱体时，墙体结构应弹出施工五零线。
③安装配电箱盘面时，抹灰、喷浆及油漆应将全部完成。
4、工艺流程配电箱（盘）安装要求→弹线定位→预留孔洞→配电箱箱体安装→配电箱盘安装→绝缘摇测5、安装要求a、在混凝土墙或砖墙上固定明装配电箱（盘）时，如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。
待箱（盘）找准位置后，将导线端头引至箱内或盘上，逐个压接在器具上，同时将保护地线压在明显的地方，并将箱（盘）调整平直后进行固定。
在电具、仪表较多的盘面板安装完毕后，应先用仪表校对有无差错，调整无误后送电，并将卡片框内的卡片填写好部位、编上号。
b、暗装配电箱的固定应根据预留孔洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥吵浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和帖脸。
c、管进箱一管一孔，；当箱体上敲落孔不够时，应用开孔器开孔，严禁用气焊开孔；连接完毕应按要求做好跨接地线，不能不用箱体做为接地线的导体；箱体、管路连接固定好后，箱内清理干净，用盖板封闭。
，避免土建抹灰对箱内污染。
d、PE线安装应牢固明显，导线选择如下：保护导体的截面积明细表e、基础型钢安装，其允许偏差应符合下表：f、基础型钢在安装找平过程中，需用垫片的地方，最多不能超过三片；最终基础型钢硕部宜高出抹平地面10mm。
g、单独柜（盘）只找柜面和侧面的垂直度。
全厂配电盘安装（修改完毕）作业指导书工程名称：纳雍电厂4×300MW机组工程名称：全厂低压380V配电盘安装编制单位：电自工程处编制人：陈前专职工程师：吕郁、王伟2002.4.26施工管理科：王竞江2002.5.4质量管理科：龙道银2002.4.29安全管理科：虞建鸣2002.5.4总工程师：贵州电力建设第一工程公司纳雍电厂项目分公司编制时间 2002 年 4 月 15 日目录1.编制依据2.工程概况3.施工范围4.施工进度计划5.施工作业条件6.施工人员配备7.施工机工具的配备8.施工作业工艺流程9.施工作业程序、施工方法10. 施工质量要求11. 安全、文明施工措施12. 记录表格和附表附表1：全厂380配电盘安装实物工程量：附表2：基础槽钢安装间距；附表3：低压配电盘安装质量自检记录表；附表4：质量自检项目内容表；附表5：施工危险级别、风险评估及风险控制对策表；表6：施工进度计划P3图；1.编制依据：（1）《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171-92（2）《火电施工质量检验及评定标准》第五篇“电气装置”（3）《纳雍电厂项目工程电气专业施工组织设计》（4）《主厂房380/220V厂用电PC接线及布置》、《电气电除尘器380V 电气接线及布置》、《净水站380V电气接线及布置》、《升压站380V电气接线及布置》、《行政综合楼380V电气接线及布置》等部分的设计施工图（5）《电力建设安全工作规程》DL 5009.1-92（6）《安全文明施工手册》（7）《电力建设安全健康与环境管理工作规定》2.工程概况：1.1纳雍发电厂4×300MW新建工程，在我处安装范围内,需在主厂房#1集控楼内的380V配电室、#2集控楼内的380V配电室、电除尘380配电室、净水站380配电室、升压站380V配电室和行政办公楼配电室安装380V配电室内安装380低压配电盘共222块,安装基础槽钢近600m。
1.2工程特点：1.2.1工期较短，上述几个点的施工时间，总共只有70天的时间；1.2.2工作集中，施工点就在上述几个配电室内；1.2.3 安装量大（盘柜数量为222块）；1.2.4工艺要求高，根据分公司和工程处的质量要求，纳电工程要创精品工程，一切的安装要求要高起点、高标准。
因此，安装工作不仅仅停留在以往的达标和基本达标的基础上；要按照分公司和工程处的要求，严格执行有关规程规范的规定。
1.2.5施工难度大,所有的盘柜在进入配电室后，全部要用人工搬运和移动，安装母线桥时，全靠人工搬运上盘（盘的高度有2.2m）。
受配电室的限制，在安装母线时，母线的穿入较困难等。
3.施工范围:3.1由我工程处承建的主厂房#1、#2集控楼、电除尘控制楼、净水站配电室和行政办公楼内的380配电盘和基础槽钢安装。
3.2 由我工程处承建部分的实物工程量见附表1：4.施工进度计划：由我工程处施工的380配电盘施工计划—P3横道图（见附表6）。
5.施工作业条件：5.1施工需用的槽钢已到货；型号规格符合设计要求。
5.2安装用的380配电盘在本月下旬将陆续到场；5.3施工人员准备到场。
6.施工人员配备：具体人员进场计划附P3图(1)电气安装工: 2人(2)普通电焊工: 1人(3)民工: 6人7.施工机、工具的配备：(1)电焊机：两台(2)型材切割机: 一台(3)角向磨光机：一台(4)液压式手推车：两个(5)卷尺（5m）：两把(6)割刀：两把(7)川路车：一辆(8)力矩扳手两把8．施工作业工艺流程：8.1基础槽钢安装：8.2盘柜安装：9.施工作业程序、施工方法9.1施工准备工作：准备工作包括人、材、机等的准备情况，具体见5、6、7条的内容和P3 图。
9.2基础槽钢的下料、加工和安装：本工程设计的基础槽钢有［8和［10两种槽钢，在主厂房和电除尘内使用的是［10槽钢，其它地方使用的是［8槽钢。
9.2.1基础槽钢加工前的检查：对需要加工的基础槽钢进行加工前检查：基础槽钢不应有显著的凹凸不平；基础槽钢的表面应光滑；整条基础槽钢不应有显著的扭曲和显著的变形和有严重的锈蚀。
9.2.2基础槽钢的加工：9.2.2.1本工程380盘的基础槽钢加工，采用型材切割机进行下料，不得采用电火焊对基础槽钢进行切割。
基础槽钢下料前，应确定好基础槽钢的具体尺寸，并在需下料的基础槽钢上作好标记后再进行下料。
9.2.2.2基础槽钢下料后，应检查基础槽钢变形程度，对于变形的基础槽钢应进行校正。
校正时应采用冷作的方法，严禁采用加热的方法进行校正。
9.2.3基础槽钢的安装：9.2.3.1基础安装前的检查基础槽钢的两头应无毛刺和尖锐棱角。
基础槽钢经型材切割机切断后的切割口，应用角向磨光机将基础槽钢两头尖角、毛刺、切割等残留物打磨干净。
9.2.3.2基础槽钢的连接：基础槽钢的连接应牢固、可靠，两连接头应对准、平齐。
连接处采用焊接，焊接面在基础槽钢的四周，基础槽钢的表面经焊接后，应用角向磨光机将基础槽钢的表面打磨与基础槽钢的两接头面平齐。
基础槽钢的焊接处应采用满焊，满焊焊接应牢固，不得有虚焊。
9.2.3.3基础槽钢的安装：9.2.3.3.1基础槽钢安装前应将放基础槽钢周围的混凝土清理干净,预埋件应打出，并应符合安装要求；然后将基础槽钢摆放在需安装的位置。
9.2.3.3.2基础槽钢摆放好后，按照设计图纸上的要求，将基础槽钢的位置定好，特别要注意两盘之间和盘间的尺寸，因该尺寸决定了最后母线桥是否能安装的关键尺寸；具体尺寸见附表2。
9.2.3.3.3基础槽钢的找平采用水平桶找平，先找出整个基础的的最高点然后以此点为准，用水平桶将基础槽钢逐条找平后，用电焊将基础槽钢与预埋件一起焊接固定；基础槽钢与预埋件的固定应牢固，焊接处应无虚焊，固定强度应牢靠。
在一个房间内基础槽钢的水平高度应在同一水平面上。
9.2.4基础槽钢的安装要求：9.2.4.1基础槽钢的允许偏差应符合表1的规定：表1：基础槽钢安装的允许偏差9.2.4.2基础槽钢安装后，其顶部高出地面10mm；在每一条基础槽钢上应焊接接地圆钢两点，圆钢采用Φ16的热浸锌圆钢引接。
完结后移交建筑进行二次浇注。
9.3配电盘的安装：9.3.1配电盘安装在前建筑物应符合以下要求：9.3.1.1基础、构架符合电气设备的设计要求；9.3.1.2屋顶、楼板施工完毕，不得有渗漏；9.3.1.3室内地面基层施工完毕，并在墙上标出标高；9.3.1.4门窗安装完毕，施工用的通道应通畅；9.3.1.5有可能损坏已安装的配电盘和安装配电盘后不能再进行装饰的装修工程应全部结束；9.3.1.6本次配电盘的安装，采用先将盘柜运到现场，后开箱检查，然后再就位安装。
9.3.2配电盘的开箱检查:配电盘开箱后应检查盘柜的外观油漆是否完整、有无脱落处，检查柜内的设备是否有损坏，应作好开箱记录。
9.3.3配电盘的就位：配电盘经开箱检查后，用液压式手推车将盘柜运到需安装的位置，然后用人工将其移动到安装位置摆放好，等所有的盘柜就位摆放好后就进行粗步找正。
9.3.4配电盘找正：9.3.4.1先将配电盘的进线电源盘进行找正，方法如下：9.3.4.1.1根据设计设计施工图首先确定电源进线盘的几何尺寸，配电盘至墙的尺寸，配电盘两段之间有母线桥连接盘的尺寸。
具体尺寸见附表3。
然后调整两段之间平行度，应保证两段盘的平行度。
9.3.4.1.2配电盘垂直方向的找正：在配电盘的顶部用铅垂进行找正；侧面用水平尺进行找正。
找正后配电盘的偏差应在表2规定的范围内9.3.4.1.3配电盘水平方向的找正：在配电盘的顶部和侧面用水平尺进行找正。
找正后配电盘的偏差应符合表2所规定的范围内。
9.3.4.1.4成列盘的找正：电源进线盘找平、找正后，以改盘为标准进行后面配电盘的找正。
找正以后的配电盘的总体偏差应符合表2中所规定的偏差范围。
9.3.5配电盘的固定：配电盘与基础的固定采用焊接固定；配电盘与配电盘之间的固定用螺栓连接固定。
配电盘与基础的固定，用焊接固定在盘的四角，焊接长度为40mm。
焊接应牢固、可靠。
表2：盘柜安装的允许偏差9.3.6配电盘的接地：本工程配电盘的接地，由于配电盘和基础的固定采用焊接固定，零母线的接地应与地线连接，连接方法用80×4的钢母线一头与零母线相连，另一头与基础槽钢相连，且连接点不少于两点。
9.4母线桥安装：9.4.1在配电盘安装完毕后，就进行母线桥的安装，由于母线桥的安装高度较高（安装高度均在2.2m以上），因此在安装时要注意人员和设备的安全。
9.4.2母线桥就位：母线桥的就位采用人工就位，将需安装的母线桥运到现场，经开箱检查没有问题后，用液压式手推车将母线桥运到安装部位后，用人工将母线桥抬上搭的临时脚手架上，再由脚手架上用人工将母线桥抬上安装点。
带上螺栓，把螺帽带上，不拧紧。
9.4.3母线桥的找平、固定：母线桥的找平用水平尺进行找平，方法是找母线桥的水平面和垂直面，首先将母线桥底座找平，然后在找母线桥水平。
完成后用扳手将母线桥的固定螺栓拧紧。
9.5母线安装：配电盘柜安装好后，就进行母线的连接；本工程的低压380V母线是由厂家提供并加工好，在现场连接组装、安装。
9.5.1母线的检查：根据到场的母线，应检查母线的表面是否光洁平整，是否有裂纹、折皱、夹杂物及变形和扭曲等现象，母线的涂漆是否均匀，是否有起层、皱皮等，母线的相色标记是否正确，母线钻孔是否正确，附件是否齐全，母线的搭接面是否平整，镀层面不应有麻面、起皮及未覆盖部分。
应作好检查记录。
9.5.2母线安装：9.5.2.1在安装好的配电盘上，将厂家所配的母线分相按相序要求（注意相序的颜色），穿入盘柜的上部放母线的位置，相序排列由里向外为A、B、C。
0母线由配电柜的下方穿入。
母线穿好后用厂家配带的母线夹将母线固定牢固，注意由于母线夹是塑料的，在拧紧螺栓时不要拧得过紧，以防将母线夹紧破裂。
9.5.2.2母线穿好后，开始连接每一个柜内的分支母线，连接方法采用贯穿螺栓连接。
母线的连接应符合以下要求：9.5.2.2.1母线的接触面必须保持清洁，在母线的搭接处涂上电力复合脂；9.5.2.2.2母线平行放置时，贯穿螺栓应由下往上穿，其余情况，螺母应在维护侧，螺栓的长度露出螺母2～3牙；9.5.2.2.3贯穿螺栓连接的母线两外侧均应有平垫圈，相邻螺栓垫圈间应有3mm以上的净距，螺母侧应有弹簧垫圈；9.5.2.2.4螺栓受力应均匀，不应使电器的接线端子受到额外应力的作用；9.5.2.2.5母线的接触面应连接紧密，连接螺栓应用力矩扳手紧固，其紧固力矩值应符合表3的规定。
表3：钢制螺栓的紧固力矩9.5.2.3连接顺序由进线柜开始，先将螺栓带入母线孔内(注意涂上电力复合脂)，将母线连接起来，穿螺栓的方向为C相由里向盘面穿出，A、B 向由盘里向盘后穿出；然后将平垫、弹簧垫圈、螺帽逐一带入，用手拧紧；其它盘内按照此步骤将平垫、弹簧垫圈、螺帽逐一带入，用手拧紧。
