高低压配电柜安装要点

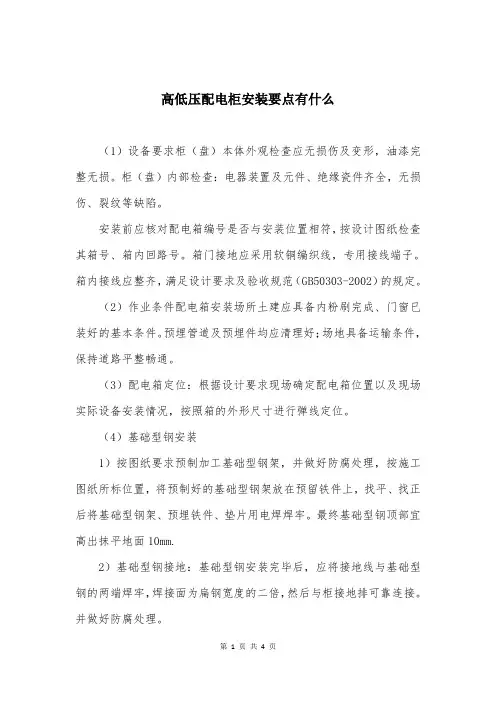

高低压配电柜安装要点有什么（1）设备要求柜（盘）本体外观检查应无损伤及变形，油漆完整无损。

柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。

安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。

箱门接地应采用软铜编织线，专用接线端子。

箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。

（2）作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。

预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。

（3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。

（4）基础型钢安装1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面10mm.2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。

并做好防腐处理。

（5）配电柜（盘）安装1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。

单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。

成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。

2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。

3）安装配电箱应预埋套箱，安装后面板应与墙面平。

4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。

5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。

每扇柜门应分别用铜编织线与PE排可靠联结。

6）柜（盘）顶与母线进行连接，注意应采用母线配套扳手按照要求进行紧固，接触面应涂中性凡士林。

高低压配电柜安装规范1.安装前对准备工作的检查在安装前，监理工程师及甲方工程师要检查进场道路是否畅通，必要时要求要求总包单位修建简易运输通道与各安装点连接，施工场地布置应满足安全文明施工的要求。

同时还应检查安装单位的施工机具安排状况，督促安装单位对施工机具进行检查，确保状态良好。

高压设备到达现场前，配电室、地沟、基础槽钢应已完全竣工1)、配电室配电室：配电室施工前，要将建配电室所需的详细图纸交予施工方（合同签订后2周内，重点要落实客户对图纸的位置、内容、完成时间确认），并且在配电室建设过程中，我方或协作单位的技术人员要在现场监督，避免施工错误。

（配电室建设大约需2周左右）2）、地基：槽钢安放位置要与配电室预留的设备风道相对应，设备离墙的最小距离要明确（距离太近，设备的柜门打不开）。

（槽钢焊接大约需2天，我方技术人员必须到场指导）设备抵达现场：3)、若配电室、地基若未建好，设备要有存放位置（要防雨或提供必要的防雨材料）。

2.安装2.1各配电房门窗须严密，房内清洁。

2.2配电盘安装稳固。

盘内设备与各构件间连接牢固。

2.3盘、柜的接地应牢固优秀。

装有电器的可开启的盘、柜门，应以软导线与接地的金属构架可靠地连接。

2.4端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装时，应排列整齐。

2.5配电盘内布线要横平竖直，螺丝不能有松动，线头接触优秀。

2.6盘内各元件牢固可靠无松动，触头无氧化，无毛刺。

2.7二次回路的连接件均应采用铜质成品。

结线的详细要求：2.7.1电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。

2.7.2电缆芯线和所配导线的端部均应标明其回路编号；编号应正确，笔迹清晰且不易脱色。

2.7.3配线整齐、清晰、美观；导线绝缘良好，无损伤。

2.7.4盘、柜内的导线不应有接头。

2.7.5每个端子板的每侧接线一般为一根，不得超过两根。

2.8 400伏及以下的二次回路的带电体之间或带电体与接地间，其电气间隙不应小于4毫米。

高压低压配电柜的安装调试要点与技巧在高压低压配电柜的安装调试过程中，有一些关键要点和技巧需要注意。

本文将从配电柜的选型、安装位置、电缆布线、接地方法以及调试步骤等方面进行阐述，帮助读者更好地理解和掌握高压低压配电柜的安装调试要点与技巧。

1. 配电柜的选型在选择高压低压配电柜之前，需要充分考虑工程实际需求，如负荷容量、运行环境、安全标准等。

同时，还需注意选择具有可靠的短路保护、过载保护、漏电保护等功能的设备，以保障电气系统的安全运行。

2. 安装位置配电柜的安装位置要尽量选择在干燥通风、无腐蚀气体和易燃易爆物品的区域，并确保与其他设备和墙壁之间保留足够的间距，以方便维护和操作。

此外，还需保证配电柜的安装基座水平稳固。

3. 电缆布线电缆是配电系统中不可或缺的组成部分，其布线质量直接影响到电气系统的安全稳定运行。

在进行电缆布线时，应合理选择电缆截面积和长度，避免过长或过短。

同时，还需注意电缆的敷设方式和固定方法，确保电缆接头牢固可靠。

4. 接地方法做好配电柜的接地工作，是保证电气系统安全运行的重要环节。

配电柜的金属外壳应与地网进行可靠连接，接地电阻不宜过大。

此外，还需要对配电柜内部的高压、低压设备进行分区接地，避免电气设备之间的潜在故障导致整个电气系统的瘫痪。

5. 调试步骤在进行高压低压配电柜的调试前，需确保已进行必要的安全措施，如戴好绝缘手套、使用绝缘工具等。

具体的调试步骤如下：(1) 检查各电气元件的连线是否正确，并进行必要的紧固；(2) 接通电源后，逐个检查各开关的动作是否正常；(3) 对配电柜内的电流互感器和电压互感器进行检测，确保其测量准确可靠；(4) 分别检测各部分回路的电流和电压是否合格；(5) 进行漏电保护器的测试，确保其动作可靠；(6) 进行过载保护器和短路保护器的测试，确保其在过载或短路情况下能够及时切断电源。

总之，高压低压配电柜的安装调试是一项复杂而重要的工作，需要注意各个环节的细节，确保电气系统的安全稳定运行。

高压低压配电柜的安装步骤和注意事项介绍在工业领域中，电力系统的配电过程是至关重要的。

配电柜作为电力系统中的核心组件，其正确的安装和使用对于保障电力设备的正常运行起着关键作用。

本文将介绍高压低压配电柜的安装步骤和注意事项，以帮助读者更好地了解和掌握配电柜的安装要点。

一、安装步骤1. 安装位置选择在开始安装配电柜之前，首先要选择一个适当的安装位置。

通常情况下，配电柜应该安装在设备操作和维护人员容易接近的地方。

同时，还应考虑其与其他设备的配套和安装空间的要求。

2. 安装基础制作配电柜的安装基础需要有足够的强度和稳定性，以确保配电柜的稳固安装。

在制作安装基础时，需要根据实际情况选择适当的材料，并按照设计要求进行制作，确保基础的平整度和水平度。

3. 安装前的准备工作在正式安装配电柜之前，需要进行一些准备工作。

首先，应检查配电柜本身的完好性，确保其内部零部件齐全，电缆连接良好。

其次，应检查配电柜周围环境，确保没有易燃、易爆等危险品。

4. 配线安装配线是配电柜安装的关键环节。

在进行配线安装时，应按照设备接线图和电气图纸的要求进行，确保正确连接电源线、负载线和接地线等。

同时，还要注意保持线缆的整齐有序，避免交叉干扰。

5. 环境通风与散热配电柜的正常运行需要保持良好的通风和散热。

因此，在安装过程中，应确保配电柜四周空间充足，并预留足够的散热空间。

另外，还需要安装风机或风道等散热装置，以保持配电柜内部的温度不超过规定范围。

6. 连接测试在完成配电柜的安装后，还需要进行连接测试，以确保各部件之间的连接正确且可靠。

测试过程中，应注意检查电源线的电压、频率等参数是否符合要求，同时还要观察配电柜运行过程中的异常情况。

二、注意事项1. 安全第一在安装过程中，安全始终是第一位的原则。

操作人员应佩戴绝缘手套、护目镜等必要的个人防护装备，以防止电击和其它伤害。

同时，还要注意配电柜内部的电压情况，确保在无电压的情况下进行必要的操作。

高低压配电柜安装规范1.安装前对准备工作的检查在安装前，监理工程师及甲方工程师要检查进场道路是否畅通，必要时要求要求总包单位修建简易运输通道与各安装点连接，施工场地布置应满足安全文明施工的要求。

同时还应检查安装单位的施工机具安排状况，督促安装单位对施工机具进行检查，确保状态良好。

高压设备到达现场前，配电室、地沟、基础槽钢应已完全竣工1)、配电室配电室:配电室施工前，要将建配电室所需的详细图纸交予施工方(合同签订后2周内，重点要落实客户对图纸的位置、内容、完成时间确认)，并且在配电室建设过程中，我方或协作单位的技术人员要在现场监督，避免施工错误。

(配电室建设大约需2周左右)2)、地基:槽钢安放位置要与配电室预留的设备风道相对应，设备离墙的最小距离要明确(距离太近，设备的柜门打不开)。

(槽钢焊接大约需2天，我方技术人员必须到场指导)设备到达现场:3)、若配电室、地基若未建好，设备要有存放位置(要防雨或提供必要的防雨材料)。

2.安装2.1各配电房门窗须严密，房内清洁。

2.2配电盘安装稳固。

盘内设备与各构件间连接牢固。

2.3盘、柜的接地应牢固良好。

装有电器的可开启的盘、柜门，应以软导线与接地的金属构架可靠地连接。

2.4端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装时，应排列整齐。

2.5配电盘内布线要横平竖直，螺丝不能有松动，线头接触良好。

2.6盘内各元件固定可靠无松动，触头无氧化，无毛刺2.7二次回路的连接件均应采用铜质制品。

结线的具体要求:2.7.1电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。

2.7.2电缆芯线和所配导线的端部均应标明其回路编号;编号应正确，字迹清晰且不易脱色。

2.7.3配线整齐、清晰、美观;导线绝缘良好，无损伤。

2.7.4盘、柜内的导线不应有接头。

2.7.5每个端子板的每侧接线一般为一根，不得超过两根。

2.8 400伏及以下的二次回路的带电体之间或带电体与接地间，其电气间隙不应小于4毫米。

高压低压配电柜的安装调试和维护注意事项有哪些高压低压配电柜是工业领域中非常重要的电气设备之一。

它负责将电能从发电站输送到各个用电设备，因此安全的安装、调试和维护是至关重要的。

本文将探讨一些关键的注意事项，以确保高压低压配电柜的正常运行和安全。

1. 安装准备在进行安装之前，需要仔细阅读和理解电气图纸和技术规范。

首先，确保配电柜的外观完好无损，无明显的变形或破损。

其次，检查接线端子和开关的紧固情况，确保无松动或脱落的现象。

最后，检查各种电气元件和保护设备的质量和合格证明。

2. 安全操作在进行安装和调试之前，必须确保配电柜处于停电状态。

对于高压柜，应先关闭主干开关并使用绝缘材料将主干开关刀片隔离。

对于低压柜，应先关闭总配电开关，并确保插拔式断路器的刀片位于断开位置。

穿戴好个人防护装备，并严格按照操作规程进行工作。

3. 接地保护正确的接地是确保系统安全运行的关键。

在安装时，应根据规范要求进行可靠的接地措施。

确保所有主要设备，如变压器和发电机组，都正确接地。

同时，配电柜的金属外壳和其他金属部件也必须接受有效的接地，以确保人身安全和设备操作的稳定性。

4. 电缆的安装和连接电缆的安装和连接质量直接影响配电柜的运行稳定性和安全性。

在安装电缆之前，应对电缆进行全面检查，确保没有损伤或破损。

正确选择电缆规格和安装方式，确保与设备的负载要求相匹配。

在连接头部分，应根据规范要求进行正确的绝缘和连接。

5. 保护设备和安全装置高压低压配电柜必须配备各种保护设备和安全装置，以确保系统的安全和运行可靠。

这些设备包括过载保护装置、短路保护装置、漏电保护装置等。

在安装过程中，要检查这些装置的安装和接线是否正确，并进行必要的测试和校准。

6. 调试和测试在安装完成后，进行调试和测试是必不可少的。

首先，检查各个开关和保护装置的操作是否正常。

其次，进行各项参数的校准和测试，包括电流、电压、功率因数等。

最后，进行负载测试，确保配电柜在额定负载下能够正常运行。

高压低压配电柜的安装与调试注意事项高压低压配电柜在电力系统中起着至关重要的作用，它们负责对电能进行控制、分配和保护。

因此，在安装和调试过程中必须十分慎重，并遵循一系列的注意事项。

本文将介绍高压低压配电柜的安装与调试注意事项，以确保工作安全和电力系统的稳定运行。

一、安装注意事项1.选址合理：选择安装高压低压配电柜的地点时，应确保其远离易燃、易爆、腐蚀和湿度较高的区域。

同时，还要确保通风良好，便于散热。

建议将配电柜安装在电力系统集中管控的控制室内。

2.基础固实：安装配电柜前需要进行基础施工。

基础要求承重能力高、稳定性好。

电缆进入柜内时需要有专门的密封处理，以防止进水导致短路或其他安全隐患。

3.导线规范：在安装过程中，必须按照导线规范进行连接。

导线的截面积应根据电流负载进行选取，并进行合理的绝缘处理。

同时，还需要注意导线的有序布置，避免交叉干扰。

接线端子的紧固力要适中，不得过紧或过松。

4.安全接地：配电柜的金属外壳和金属构件都必须进行可靠的接地。

确保接地电阻符合国家标准，并定期检查接地系统的运行状态。

二、调试注意事项1.操作规范：在调试过程中，首先要确保所有的开关、断路器处于断开状态。

人员应严格按照操作程序进行调试，切勿操作失误或违反规定。

2.逐级试验：调试过程中，应按照逐级试验的原则进行。

先进行低压电器的试验，并确保其正常工作后再进行高压设备的试验。

遵循这一原则可以减少后续设备损坏的风险。

3.运行监测：在调试过程中，需要对电器设备的运行情况进行实时监测。

通过温度、电流、电压等参数的监测，及时发现问题并进行处理。

4.防护安全：在调试过程中要戴好绝缘手套，确保安全。

同时，还需对调试过程中的高压设备进行标识和隔离，防止其他人员误操作造成伤害。

三、维护注意事项1.定期检查：配电柜在调试完成后，需要定期进行检查和维护，以确保其正常运行。

检查内容包括外观、接线端子的紧固、电缆的磨损情况等。

2.清洁保养：定期对配电柜进行清洁和维护，除尘、除湿、除锈等工作。

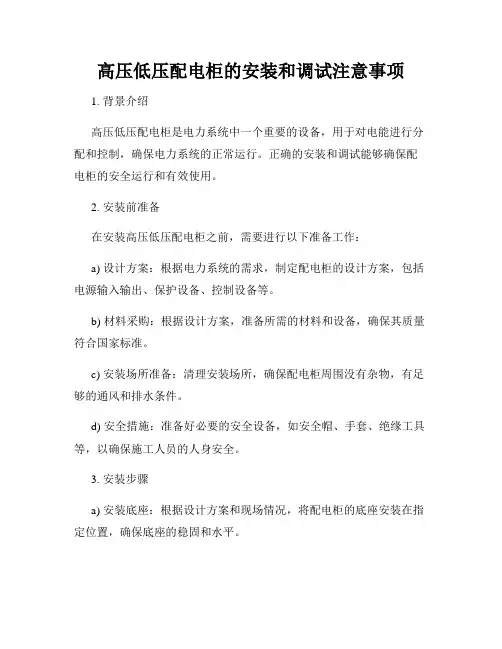

高压低压配电柜的安装和调试注意事项1. 背景介绍高压低压配电柜是电力系统中一个重要的设备，用于对电能进行分配和控制，确保电力系统的正常运行。

正确的安装和调试能够确保配电柜的安全运行和有效使用。

2. 安装前准备在安装高压低压配电柜之前，需要进行以下准备工作：a) 设计方案：根据电力系统的需求，制定配电柜的设计方案，包括电源输入输出、保护设备、控制设备等。

b) 材料采购：根据设计方案，准备所需的材料和设备，确保其质量符合国家标准。

c) 安装场所准备：清理安装场所，确保配电柜周围没有杂物，有足够的通风和排水条件。

d) 安全措施：准备好必要的安全设备，如安全帽、手套、绝缘工具等，以确保施工人员的人身安全。

3. 安装步骤a) 安装底座：根据设计方案和现场情况，将配电柜的底座安装在指定位置，确保底座的稳固和水平。

b) 安装柜体：将配电柜的主体部分安装在底座上，使用螺栓和螺母进行固定，确保柜体与底座的连接紧固可靠。

c) 连接电缆：根据设计方案，将电源输入输出线路与配电柜的接线端子连接，确保接触可靠，紧固良好。

d) 安装附件：安装配电柜所需的附件设备，如断路器、接触器、电压表、电流互感器等，根据设计方案进行正确的安装和连接。

4. 安装调试安装完成后，需要进行安装调试，以确保高压低压配电柜的正常运行：a) 检查接线：仔细检查配电柜内的所有接线，确保没有松动、错位或短路等问题，需要特别注意高压部分的接线安全。

b) 电气参数检测：使用专业的电气测试仪器，检测高压低压配电柜的电气参数，如电压、电流、功率因数等，确保其符合设计要求。

c) 保护装置设置：根据设计要求，设置配电柜中的保护装置，如过载保护、短路保护、漏电保护等，确保保护装置的灵敏度和可靠性。

d) 控制系统调试：对配电柜中的控制系统进行调试，如开关控制、远程控制、自动化控制等，确保其运行正常和稳定。

5. 安全注意事项在安装和调试高压低压配电柜的过程中，需要注意以下安全事项：a) 严格遵守操作规程和安全操作流程，避免操作失误导致事故。

高压低压配电柜的电气设备安装与调试要点在电力系统中，高压和低压配电柜起着重要的作用，用于分配和控制电能。

为了确保安全和可靠性，电气设备的安装与调试是至关重要的环节。

本文将介绍高压低压配电柜电气设备的安装与调试要点。

一、安装要点1. 安全措施：在进行安装前，必须确保所有相关的电源已经切断，并遵循正确的安全操作规程。

2. 安装位置：高压低压配电柜应安装在干燥、通风和无腐蚀性气体的场所，避免阳光直射。

柜体应与地面保持一定的距离，以便于维护和检修。

3. 密封性：配电柜要求具备良好的密封性能，以防止灰尘、湿气和其他有害物质的侵入。

安装时要确保柜门、接地线和其他关键部位的密封性。

4. 线缆连接：在安装过程中，应正确连接高压低压电缆，确保连接牢固可靠。

应使用合适的绝缘套管和端子，避免电缆短路和漏电。

5. 接地系统：配电柜的接地系统是确保人身安全的重要因素。

安装时，应确保接地线连接牢固，与接地系统连接可靠。

二、调试要点1. 电气连线检查：在进行调试前，要对所有电气连线进行检查，确保连接正确无误。

检查时应注意线缆的绝缘状况和接地情况，确保不会出现电气故障。

2. 电器元件检查：对于配电柜内的电器元件，如断路器、接触器、保护装置等，应检查其工作状态和参数设置是否符合要求。

根据电气图纸进行检查，并进行必要的调整和配置。

3. 保护装置设置：配电柜需要设置各种保护装置，如过流、短路、漏电等。

在调试过程中，要对这些保护装置进行测试和调整，确保其能够准确、可靠地工作。

4. 人机界面测试：根据配电柜的设计和要求，对人机界面进行测试和调试，包括触摸屏、显示屏、按钮等。

确保操作简便、灵活，并且反应准确可靠。

5. 系统功能测试：在完成以上调试工作后，需要对整个高压低压配电柜的系统功能进行全面测试。

包括电能分配、控制功能等方面，确保系统正常运行和性能稳定。

三、注意事项1. 专业技术人员：安装和调试工作必须由具备相关专业知识和经验的技术人员进行。

高压低压配电柜的安装注意事项有哪些高压低压配电柜（以下简称配电柜）是电力系统中非常重要的设备，其安装的质量直接影响到电力系统的运行安全和稳定性。

为了确保配电柜的安装工作能够符合规范，以下是一些需要注意的事项：1. 设计和选型在进行配电柜的安装前，需要进行系统的设计和选型工作。

根据实际的需求和电力负荷情况，确定配电柜的类型、规格和配置。

同时，还需要根据国家和行业相关标准，选择合适的设备以确保其质量和可靠性。

2. 安装位置选择选择合适的安装位置对于配电柜的运行非常重要。

首先，需要确保安装位置具备良好的通风条件，以便保持设备正常工作时的散热。

其次，需要避免在易燃、易爆、高温、潮湿等环境下安装配电柜，以确保人员和设备的安全。

此外，还需要考虑到维修和检修的便利性，选择一个便于操作的位置。

3. 安全与绝缘保护在配电柜的安装过程中，必须要注重安全和绝缘保护。

电源必须在安装工作之前切断，以避免电击事故的发生。

同时，需要使用绝缘手套、绝缘工具和防护设施等安全措施，确保人员在进行安装作业时的安全。

4. 接地系统良好的接地系统是配电柜正常运行的基础。

在安装过程中，要确保机柜与地面之间的接地连接良好，接地电阻符合要求，以避免电击和火灾等事故的发生。

5. 线缆安装线缆的正确安装对于电力系统的正常运行至关重要。

在进行线缆安装时，必须要保持线缆的整洁和规范布线，避免出现交叉、打结或过度拉伸等情况。

此外，还要注意线缆的绝缘保护，避免磨损和短路。

6. 过电压保护为了保护设备免受过电压的损害，配电柜的安装中应该考虑过电压保护措施。

例如，在设备输入端安装避雷器和过电压保护器，以防止来自外部的过电压对设备造成损害。

7. 维护与检修配电柜的正常运行离不开定期的维护和检修工作。

在安装过程中，应该留有足够的空间和通道，便于维护人员对设备进行维修和检修。

并且要确保维修人员具备相应的操作技能和安全意识，以避免人员和设备的意外事故。

总结一下，对于高压低压配电柜的安装，需要从设计、选型、安装位置选择、安全保护、接地系统、线缆安装、过电压保护和维护等多个方面进行注意。
