燃气管道氮气置换施工工法

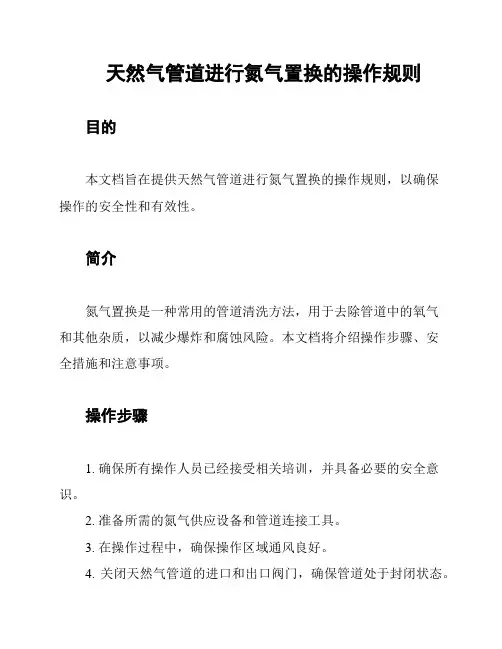

天然气管道进行氮气置换的操作规则目的
本文档旨在提供天然气管道进行氮气置换的操作规则，以确保
操作的安全性和有效性。

简介
氮气置换是一种常用的管道清洗方法，用于去除管道中的氧气
和其他杂质，以减少爆炸和腐蚀风险。

本文档将介绍操作步骤、安
全措施和注意事项。

操作步骤
1. 确保所有操作人员已经接受相关培训，并具备必要的安全意识。

2. 准备所需的氮气供应设备和管道连接工具。

3. 在操作过程中，确保操作区域通风良好。

4. 关闭天然气管道的进口和出口阀门，确保管道处于封闭状态。

5. 将氮气供应设备与天然气管道相连。

6. 打开氮气供应设备，并逐渐向管道内注入氮气。

7. 定期监测管道内的氧气浓度，确保达到安全水平。

8. 根据需要持续注入氮气，直到管道内的氧气浓度降至可接受
范围。

9. 关闭氮气供应设备，并断开与天然气管道的连接。

10. 打开天然气管道的进口和出口阀门，恢复管道正常运行。

安全措施和注意事项
- 操作人员必须佩戴适当的个人防护装备，包括眼镜、手套和
防护服。

- 在操作过程中，严禁吸烟或使用火源。

- 氮气供应设备必须经过检修和维护，确保安全可靠。

- 操作人员应密切监测氮气注入过程中的压力和流量。

- 如发现任何异常情况或泄漏，应立即停止操作并采取相应的
应急措施。

- 操作结束后，应将所有工具和设备妥善存放，清理操作区域。

以上是天然气管道进行氮气置换的操作规则，操作人员在进行相关操作时应严格遵守本规则，确保操作的安全和顺利进行。

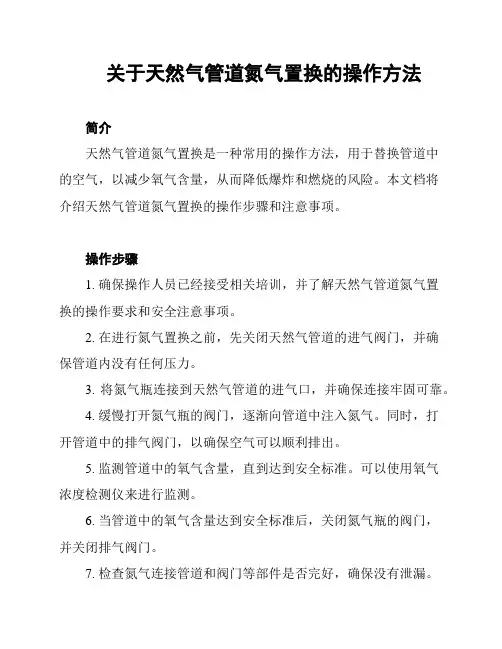

关于天然气管道氮气置换的操作方法简介天然气管道氮气置换是一种常用的操作方法，用于替换管道中的空气，以减少氧气含量，从而降低爆炸和燃烧的风险。

本文档将介绍天然气管道氮气置换的操作步骤和注意事项。

操作步骤1. 确保操作人员已经接受相关培训，并了解天然气管道氮气置换的操作要求和安全注意事项。

2. 在进行氮气置换之前，先关闭天然气管道的进气阀门，并确保管道内没有任何压力。

3. 将氮气瓶连接到天然气管道的进气口，并确保连接牢固可靠。

4. 缓慢打开氮气瓶的阀门，逐渐向管道中注入氮气。

同时，打开管道中的排气阀门，以确保空气可以顺利排出。

5. 监测管道中的氧气含量，直到达到安全标准。

可以使用氧气浓度检测仪来进行监测。

6. 当管道中的氧气含量达到安全标准后，关闭氮气瓶的阀门，并关闭排气阀门。

7. 检查氮气连接管道和阀门等部件是否完好，确保没有泄漏。

8. 打开天然气管道的进气阀门，恢复正常供气。

注意事项1. 在进行氮气置换时，必须严格按照操作步骤进行，确保安全可靠。

2. 操作人员应佩戴适当的个人防护装备，如手套、护目镜等。

3. 在进行氮气置换之前，应检查氮气瓶的压力是否正常，以及连接管道和阀门是否完好。

4. 在注入氮气的过程中，应缓慢操作，避免管道压力过高。

5. 在氮气置换过程中，应随时监测管道中的氧气含量，确保安全。

6. 如果发现氮气泄漏或其他异常情况，应立即停止操作，并采取相应的安全措施。

以上是关于天然气管道氮气置换的操作方法的简要介绍，希望对您有所帮助。

如有任何疑问，请随时向我们咨询。

氮气置换施工方案氮气置换施工方案一、施工背景与目的近年来，随着工业发展和人们对环境保护的日益重视，氮气置换技术逐渐被应用于各个行业，旨在减少氧气对材料的腐蚀和氧化作用，提高产品质量和延长材料的使用寿命。

本方案旨在介绍氮气置换施工方案，保证施工效果和工艺安全。

二、施工步骤1. 施工前的准备工作在进行氮气置换施工之前，首先要做好充分的准备工作。

包括清理施工现场，检查氮气供应设备的正常运行情况，提前准备好所需的氮气供应管道和配件，确保施工所需材料和设备的充分供应。

2. 施工现场的安全控制为了保障施工过程中的安全，应在施工现场设置明显的警示标志，并划定禁止入内的区域。

施工人员应穿戴好防护装备，如防静电服、安全鞋、护目镜等。

此外，还要保证现场通风良好，以避免氮气泄漏引起的危险。

3. 氮气供应系统的连接与调试根据施工现场的具体情况，选择合适的氮气供应管道和配件，并连接好氮气供应系统。

在连接完成后，需要进行系统的调试和检测，确保供氮设备的正常运行，并调整好氮气的流量和压力。

4. 施工过程中的氮气置换在氮气供应系统调试完成后，可以开始进行氮气置换施工。

首先要将待置换的容器或管道与氮气供应系统连接好，确保连接密封。

然后，打开氮气供应系统的气阀，将氮气缓慢地注入待置换的容器或管道中。

在注入过程中，需要不断监测置换前后的氧气含量和湿度。

确保置换完成后，气体的氧含量小于规定的标准值。

5. 施工后的处理与清理氮气置换施工结束后，需要对施工现场进行处理与清理。

首先要关闭氮气供应系统的气阀，并逐步释放残余氮气。

然后，进行现场清理工作，包括清理氮气泄漏的残留物和装置、拆除暂时安装的设备和管道等。

三、施工安全措施1. 施工现场要设置明显的警示标志，划定禁止入内的区域，确保施工现场的安全。

2. 施工人员要穿戴好防护装备，并遵守相关的操作规程与注意事项，确保施工过程的安全。

3. 施工现场要保持通风良好，以避免氮气泄漏造成的危险。

4. 施工过程中要不断监测置换前后的氧气含量和湿度，确保施工效果达到预期要求。

天然气管线氮气置换的几种方法天然气管线投产前,为了避免天然气直接进入管线时其混气段发生事故(天然气与空气混合的爆炸极限为:体积比5 %～16 %∶1) ,通常用氮气将管线内的空气置换出去,以确保天然气管线安全投产。

一般说来,对于管线投产时间不确定、管线空置时间较长或管线位于城市居民区时,采用全线置换方式;而对于投产时间已确定或氮气气源不足时,可采用隔离段置换方式。

1 全线氮气分段置换方法之一111 全线置换阀间距、阀间容积、置换时间(1) 计算管线阀间距阀间距依据施工图纸或实地测量出管线的长度(m) 。

(2) 计算管线阀间容积：阀间容积V =πR2L (m3) ;式中R 为管子内半径, L 为管段长,单位均为m。

(3) 计算管线阀间氮气置换时间：置换时间t = V/ g ,min ; g 为进入管线的氮气流量,m3/ min (一般按5 ～10 m3/ min 考虑) 。

112 置换原则、范围与合格标准(1) 置换原则:分段置换,一般每段长度为5～20 km ,建议以阀间为界。

(2) 置换范围:起点为首站(发球筒) 经管线各个截止阀门至末站内收球筒。

(3) 氮气置换合格标准:管道内混合气体中的氮气体积百分比大于98 %(即氧气体积含量小于2 %) ,并且连续3 次(间隔为5 min) 对放气口取样都低于此值时,置换合格。

113 氮气置换步骤(1) 管线第一段(首站发球筒至某个截止阀门“A”)①确认“A”阀门处于关闭状态;②在“A”阀门靠近首站一侧安装放气取样口;③打开放气取样口的阀门;④打开放球筒后的阀门;⑤用制氮车将高纯度氮气(9919 %) 从首站发球筒注入管线内,当氮气注入量等于该段管子容积时,在放气口处用便携式测氧仪检测,直至置换合格,并作好记录;。

氮气置换施工方案氮气置换是一种常见的工艺操作，主要用于替换空气中的氧气以防止氧化反应的发生。

在各种工业领域，氮气置换都发挥着重要作用，特别是在化工生产、食品加工、电子制造等领域。

本文将介绍氮气置换的基本原理、施工方案、注意事项等内容。

基本原理氮气置换的基本原理是利用氮气的惰性来替换空气中的氧气。

空气中的氧气是导致物质氧化的主要原因，通过将空间内的空气抽出并注入氮气，可以有效地降低氧气含量，从而减少氧化反应的可能性。

施工方案氮气置换的施工方案通常分为以下几个步骤：1.设备准备：首先需要准备好氮气置换设备，包括氮气储罐、氮气调节阀、氮气输送管道等。

2.空气抽出：将待处理空间内的空气通过抽真空的方式排出，确保空间内氧气含量低于安全标准。

3.氮气注入：连接氮气储罐和输送管道，将氮气缓慢注入待处理空间，直到空间内氮气浓度达到设定数值。

4.搅拌混合：为确保氮气均匀分布在整个空间，可以通过机械风扇或其他方法对空间进行搅拌混合。

5.保持置换状态：在氮气浓度达到要求后，需要保持一段时间以确保氧气与氮气彻底混合，防止氧化反应的发生。

6.检测验证：最后需要进行氮气置换效果的检测验证，确保氮气浓度符合要求，空间内不存在氧气。

注意事项在进行氮气置换施工时，需要特别注意以下几点：•安全防范：氮气具有窒息危险，操作人员必须穿戴好防护装备，确保通风良好。

•施工环境：施工环境需要干燥清洁，避免杂质进入氮气系统影响置换效果。

•操作规范：操作人员应按照操作规程操作设备，严禁私自调节氮气浓度和流量。

•排气处理：氮气置换结束后，需要将置换后的气体排出并进行处理，避免对环境造成污染。

结论氮气置换作为一种常见的工艺操作，在多个领域都有重要应用价值。

通过严格执行施工方案和注意事项，可以有效地实现氮气置换的目的，保障生产过程的安全和质量。

希望本文对氮气置换的施工方案有所帮助。

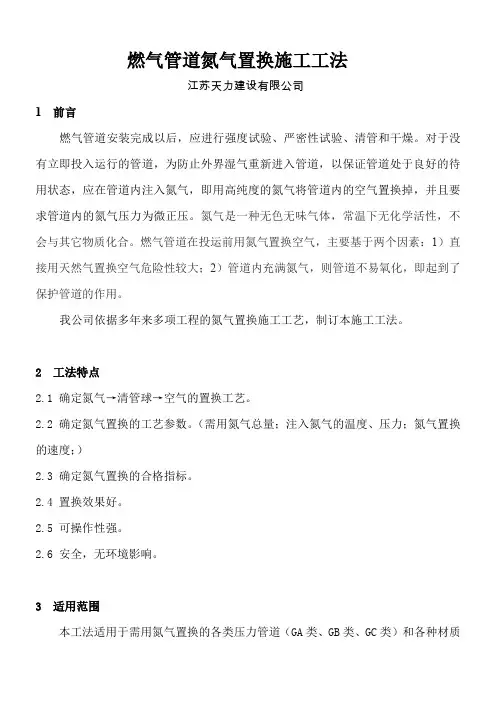

燃气管道氮气置换施工工法江苏天力建设有限公司1前言燃气管道安装完成以后，应进行强度试验、严密性试验、清管和干燥。

对于没有立即投入运行的管道，为防止外界湿气重新进入管道，以保证管道处于良好的待用状态，应在管道内注入氮气，即用高纯度的氮气将管道内的空气置换掉，并且要求管道内的氮气压力为微正压。

氮气是一种无色无味气体，常温下无化学活性，不会与其它物质化合。

燃气管道在投运前用氮气置换空气，主要基于两个因素：1）直接用天然气置换空气危险性较大；2）管道内充满氮气，则管道不易氧化，即起到了保护管道的作用。

我公司依据多年来多项工程的氮气置换施工工艺，制订本施工工法。

2工法特点2.1 确定氮气→清管球→空气的置换工艺。

2.2 确定氮气置换的工艺参数。

（需用氮气总量；注入氮气的温度、压力；氮气置换的速度；）2.3 确定氮气置换的合格指标。

2.4 置换效果好。

2.5 可操作性强。

2.6 安全，无环境影响。

3适用范围本工法适用于需用氮气置换的各类压力管道（GA类、GB类、GC类）和各种材质的管道（金属类、非金属类）。

4置换原理利用带有压力的氮气推动海绵清管球，海绵清管球再推动管内空气，海绵清管球抵至被置换管道的末端，即置换基本完成。

5施工工艺流程及操作要点5.1氮气置换工艺流程图1 氮气置换工艺流程图氮气置换可以有两种方式：1）气推气；2）气推球，球推气。

我们认为，对于新建较长距离、具有收、发球装置、经过清管和干燥的燃气管道，适合采用第二种置换方式，即气推球，球推气。

其优点是高效、直观、节能，缺点是需用氮气压力较大。

5.2 氮气置换的工艺参数5.2.1注入氮气的温度、压力1）注入氮气的温度注入氮气的温度不宜过低。

过低的温度一方面会影响管材的低温强度（低温脆性），另一方面易使阀门等设备的密封产生泄漏。

因此，进入管道的氮气温度不得低于5℃，宜控制在5～20℃。

2）注入氮气的压力兼顾推动海绵清管球和管道内应保持微正压，该压力值取0.15～0.2MPa（表压）。

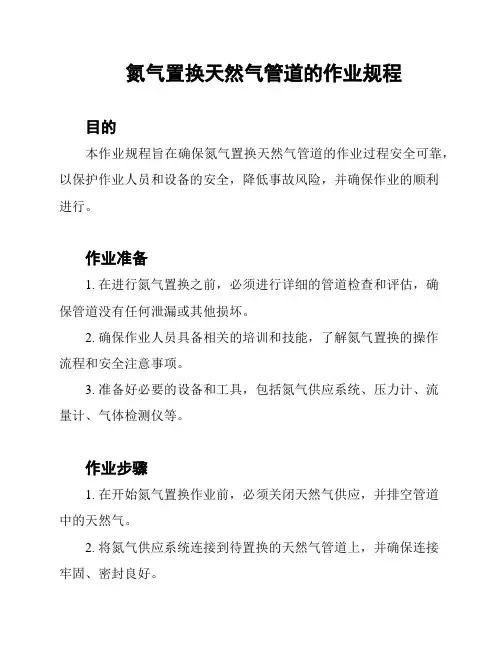

氮气置换天然气管道的作业规程目的本作业规程旨在确保氮气置换天然气管道的作业过程安全可靠，以保护作业人员和设备的安全，降低事故风险，并确保作业的顺利进行。

作业准备1. 在进行氮气置换之前，必须进行详细的管道检查和评估，确保管道没有任何泄漏或其他损坏。

2. 确保作业人员具备相关的培训和技能，了解氮气置换的操作流程和安全注意事项。

3. 准备好必要的设备和工具，包括氮气供应系统、压力计、流量计、气体检测仪等。

作业步骤1. 在开始氮气置换作业前，必须关闭天然气供应，并排空管道中的天然气。

2. 将氮气供应系统连接到待置换的天然气管道上，并确保连接牢固、密封良好。

3. 逐渐向管道中注入氮气，同时使用压力计和流量计监测氮气的压力和流量。

4. 在注入氮气的过程中，使用气体检测仪定期检测管道中的气体浓度，确保没有天然气泄漏。

5. 确保氮气注入速度适中，避免管道内部的压力过高或过低，以防止管道损坏或其他安全问题。

6. 定期检查氮气供应系统的工作状态，确保设备正常运行，及时发现并修复任何故障。

7. 完成氮气置换后，使用气体检测仪检测管道中的气体浓度，确认管道内没有残留的天然气。

8. 重新开启天然气供应，并确保管道正常运行，没有任何异常情况。

安全注意事项1. 在进行氮气置换作业时，必须严格遵守相关的安全操作规程和标准。

2. 作业人员必须佩戴适当的个人防护装备，包括防护眼镜、手套、防护服等。

3. 氮气供应系统必须经过定期检查和维护，确保设备安全可靠。

4. 管道中的天然气必须完全排空，以避免与氮气发生反应产生危险物质。

5. 作业现场必须保持良好的通风，以防止氮气积聚和有害气体的滞留。

6. 在作业过程中，任何发现的问题或异常情况必须立即报告并采取相应的措施处理。

以上为氮气置换天然气管道的作业规程，希望能够确保作业安全和顺利进行。

请作业人员严格遵守规程，并在作业过程中保持高度警惕和谨慎。

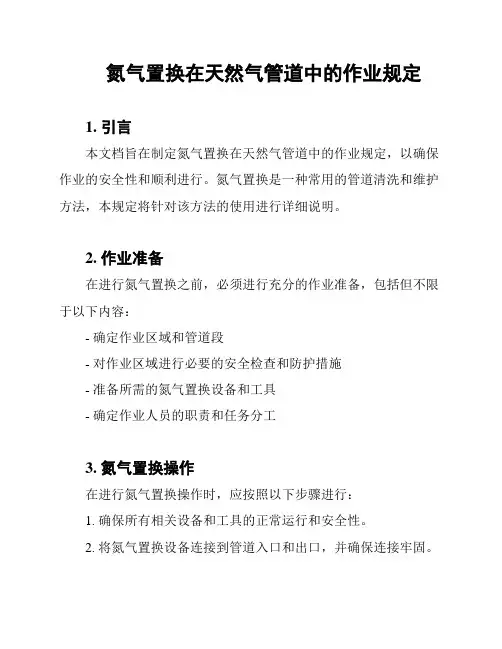

氮气置换在天然气管道中的作业规定1. 引言本文档旨在制定氮气置换在天然气管道中的作业规定，以确保作业的安全性和顺利进行。

氮气置换是一种常用的管道清洗和维护方法，本规定将针对该方法的使用进行详细说明。

2. 作业准备在进行氮气置换之前，必须进行充分的作业准备，包括但不限于以下内容：- 确定作业区域和管道段- 对作业区域进行必要的安全检查和防护措施- 准备所需的氮气置换设备和工具- 确定作业人员的职责和任务分工3. 氮气置换操作在进行氮气置换操作时，应按照以下步骤进行：1. 确保所有相关设备和工具的正常运行和安全性。

2. 将氮气置换设备连接到管道入口和出口，并确保连接牢固。

3. 打开氮气供应阀门，逐步增加氮气流量，确保管道内的空气被完全置换。

4. 监测氮气流量和管道内的压力，确保其处于正常范围内。

5. 在置换完成后，逐步关闭氮气供应阀门，减小氮气流量。

6. 断开氮气置换设备，进行必要的清理和维护工作。

4. 安全措施在进行氮气置换作业时，必须严格遵守以下安全措施：- 确保作业区域通风良好，避免氮气积聚导致窒息风险。

- 严禁在作业区域吸烟或使用明火。

- 作业人员必须佩戴适当的个人防护装备，包括眼镜、手套和防护服等。

- 定期检查氮气置换设备和管道的安全性和完整性。

5. 应急处理在氮气置换作业中，可能会发生一些突发情况，需要及时处理。

因此，必须做好应急处理的准备工作，包括但不限于：- 确定应急通道和出口，保证作业人员的安全疏散。

- 配备适当的应急设备，如呼吸器、急救箱等。

- 建立应急联系机制，及时报告和处理突发情况。

6. 监督与评估为了确保氮气置换作业的质量和安全性，应建立监督与评估机制，包括但不限于：- 定期对作业人员进行培训和考核，提高其操作技能和安全意识。

- 对氮气置换作业进行现场监督和检查，确保符合规定要求。

- 定期评估作业效果和安全记录，及时进行改进和调整。

7. 结论本文档对氮气置换在天然气管道中的作业规定进行了详细说明，包括作业准备、操作步骤、安全措施、应急处理和监督评估等内容。

引言在天然气管道施工和维护过程中，由于管道中存在氧气和其他可燃气体，为了确保安全性，必须将其中的氧气置换为相对惰性的氮气。

本文将介绍一种天然气管道氮气置换方案，以确保天然气管道的安全运行。

管道氮气置换方案的背景天然气管道中的氧气会增加管道内的爆炸风险，因为氧气是支持燃烧的重要成分。

为了降低这一风险，氧气通常被氮气置换，因为氮气具有不易燃烧的特性，并且不对管道内的天然气产生化学反应。

管道氮气置换方案的步骤1.预备工作：–确保管道的密封性，避免氮气泄漏或外界空气进入管道。

–准备好所需的氮气储存设备和供氮设备。

2.制定置换方案：–根据管道的长度和直径以及其中的天然气量，计算所需置换的氮气量。

–确定氮气注入的位置和氮气注入的速度。

3.管道准备：–关闭管道的阀门，确保管道内没有天然气流动。

–使用氮气扫除管道内的杂质，确保管道内干净。

4.氮气注入：–将氮气设备连接到管道的注气点。

–开启氮气供应设备，以确定的流量注入氮气。

–同时开始从管道另一端抽取天然气，并监测氮气的流动情况。

5.管道监测：–在氮气注入过程中，持续监测管道内的气体成分和压力。

–当管道内的氧气浓度低于安全标准，并且管道内稳定的氮气流动时，可停止氮气注入。

6.完成置换：–确认管道内已置换为氮气，并确保氧气浓度已降低到安全水平。

–移除氮气供应设备和储存设备，恢复管道运行。

管道氮气置换方案的优势•确保管道内气体的安全性，在管道施工和维护期间避免爆炸风险。

•使用氮气置换天然气管道比使用其他方法更简单、更经济高效。

•氮气是环保且相对廉价的气体，保证了管道运营的可持续性。

结论天然气管道氮气置换是一种常用的安全措施，它可以降低管道内天然气的爆炸风险，并确保管道的安全运行。

在实施氮气置换方案时，应注意预备工作的重要性，制定合理的置换方案，并在置换过程中持续监测气体成分和压力。

通过采取这些措施，我们可以有效保护天然气管道的安全性和可持续性。

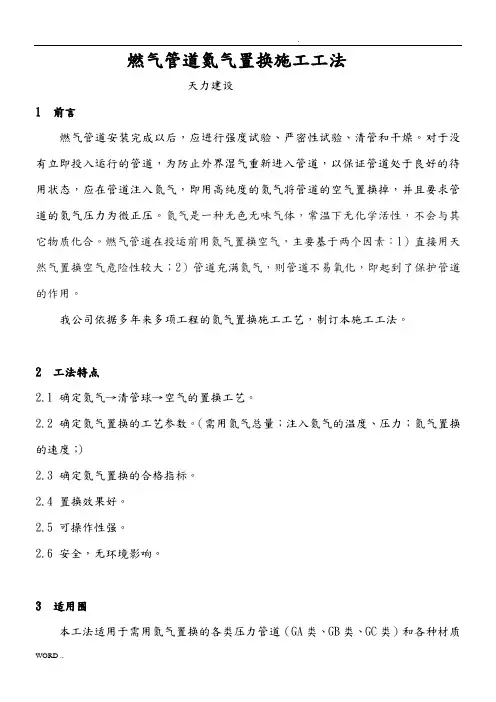

燃气管道氮气置换施工工法天力建设1前言燃气管道安装完成以后，应进行强度试验、严密性试验、清管和干燥。

对于没有立即投入运行的管道，为防止外界湿气重新进入管道，以保证管道处于良好的待用状态，应在管道注入氮气，即用高纯度的氮气将管道的空气置换掉，并且要求管道的氮气压力为微正压。

氮气是一种无色无味气体，常温下无化学活性，不会与其它物质化合。

燃气管道在投运前用氮气置换空气，主要基于两个因素：1）直接用天然气置换空气危险性较大；2）管道充满氮气，则管道不易氧化，即起到了保护管道的作用。

我公司依据多年来多项工程的氮气置换施工工艺，制订本施工工法。

2工法特点2.1 确定氮气→清管球→空气的置换工艺。

2.2 确定氮气置换的工艺参数。

（需用氮气总量；注入氮气的温度、压力；氮气置换的速度；）2.3 确定氮气置换的合格指标。

2.4 置换效果好。

2.5 可操作性强。

2.6 安全，无环境影响。

3适用围本工法适用于需用氮气置换的各类压力管道（GA类、GB类、GC类）和各种材质的管道（金属类、非金属类）。

4置换原理利用带有压力的氮气推动海绵清管球，海绵清管球再推动管空气，海绵清管球抵至被置换管道的末端，即置换基本完成。

5施工工艺流程及操作要点5.1氮气置换工艺流程图1 氮气置换工艺流程图氮气置换可以有两种方式：1）气推气；2）气推球，球推气。

我们认为，对于新建较长距离、具有收、发球装置、经过清管和干燥的燃气管道，适合采用第二种置换方式，即气推球，球推气。

其优点是高效、直观、节能，缺点是需用氮气压力较大。

5.2 氮气置换的工艺参数5.2.1注入氮气的温度、压力1）注入氮气的温度注入氮气的温度不宜过低。

过低的温度一方面会影响管材的低温强度（低温脆性），另一方面易使阀门等设备的密封产生泄漏。

因此，进入管道的氮气温度不得低于5℃，宜控制在5～20℃。

2）注入氮气的压力兼顾推动海绵清管球和管道应保持微正压，该压力值取0.15～0.2MPa（表压）。

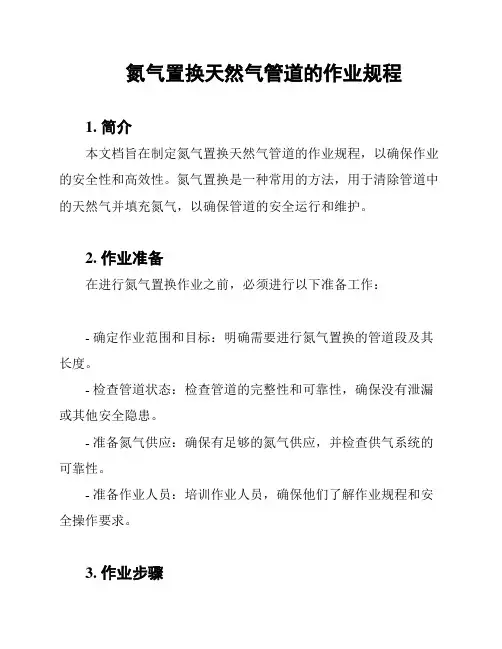

氮气置换天然气管道的作业规程1. 简介本文档旨在制定氮气置换天然气管道的作业规程，以确保作业的安全性和高效性。

氮气置换是一种常用的方法，用于清除管道中的天然气并填充氮气，以确保管道的安全运行和维护。

2. 作业准备在进行氮气置换作业之前，必须进行以下准备工作：- 确定作业范围和目标：明确需要进行氮气置换的管道段及其长度。

- 检查管道状态：检查管道的完整性和可靠性，确保没有泄漏或其他安全隐患。

- 准备氮气供应：确保有足够的氮气供应，并检查供气系统的可靠性。

- 准备作业人员：培训作业人员，确保他们了解作业规程和安全操作要求。

3. 作业步骤以下是进行氮气置换的基本步骤：1. 管道准备：- 关闭并锁定所有与管道相关的阀门。

- 清除管道中的天然气，确保管道内不含有可燃气体。

- 检查并清除管道内的杂物和污垢。

2. 氮气注入：- 连接氮气供应系统到管道的适当位置。

- 缓慢注入氮气，逐渐增加氮气流量，以避免管道内的压力过高。

- 监测管道内的压力和流量，确保氮气置换进行顺利。

3. 管道保持：- 维持适当的氮气流量，以保持管道内的稳定气氛。

- 定期监测管道内的氮气浓度和压力，确保置换效果。

- 持续监测管道周围的安全状况，防止任何泄漏或安全问题。

4. 氮气排放：- 在完成置换后，逐渐减少氮气流量，并最终将其关闭。

- 确保管道内的氮气完全排空，并恢复天然气供应。

5. 完成作业：- 检查管道的运行状况，确保其安全可靠。

- 清理作业现场并记录作业过程和结果。

- 提交作业报告，包括置换的管道段、氮气使用量和作业时间等信息。

4. 安全注意事项在进行氮气置换作业时，必须遵守以下安全注意事项：- 确保作业人员穿戴适当的个人防护装备，包括防护眼镜、手套和防护服等。

- 确保作业现场通风良好，避免氮气积聚和窒息风险。

- 定期检查氮气供应系统的安全性和可靠性。

- 遵守相关法律法规和标准，不违反环境保护和安全要求。

5. 总结本文档所述的氮气置换天然气管道的作业规程旨在确保作业的安全和高效进行。

天然气管道置换氮气的作业规定目的本文档旨在规定天然气管道置换氮气的作业规定，以确保作业过程安全可靠。

作业准备1. 确保所有作业人员都具备相关天然气管道作业经验和技能，并且了解相关安全规范和操作流程。

2. 确保所有作业人员都配备了必要的个人防护装备，包括防护眼镜、防护手套、防护面具等。

3. 确保作业现场周围没有可燃物或易爆物，并进行必要的防护措施，如设置警示标志、防护栏等。

4. 检查置换氮气的质量和压力，确保其符合相关标准和要求。

5. 确保作业现场通风良好，以防止氮气积聚和引发安全事故。

作业步骤1. 在开始作业前，进行安全会议，明确作业目标、作业流程和安全注意事项。

2. 在作业现场设置警示标志，限制非作业人员的进入。

3. 使用适当的工具和设备，将天然气管道与氮气源连接。

4. 缓慢调节氮气流量，确保管道内的天然气被完全置换。

5. 监测置换氮气的质量和压力，确保其稳定在安全范围内。

6. 在置换完成后，断开氮气源与天然气管道的连接。

7. 进行必要的清理工作，确保作业现场整洁无障碍。

8. 对作业过程进行记录和总结，包括作业时间、氮气流量、监测结果等。

安全注意事项1. 严禁在氮气源周围吸烟或使用明火，以防止火灾和爆炸事故。

2. 在作业现场保持清洁，及时清理氮气泄漏、杂物等，以减少安全隐患。

3. 作业人员应时刻关注氮气压力和流量的变化，确保其处于安全范围内。

4. 如发现任何异常情况或安全隐患，应立即停止作业并上报相关负责人。

5. 在作业过程中，要保持良好的沟通和协作，确保作业顺利进行。

总结天然气管道置换氮气的作业需要严格遵守相关规定和安全要求，作业人员应具备专业知识和技能，并严格按照规定的步骤进行操作。

通过正确的作业准备和安全注意事项的遵守，可以确保作业过程安全可靠。

天然气管道中氮气置换的实施规程1. 背景天然气管道中的氮气置换是为了确保管道内的气体组成符合安全标准，并保证管道的正常运行。

本实施规程旨在提供一套简单而可行的策略，以确保氮气置换过程的顺利进行，同时避免法律问题的复杂性。

2. 实施步骤2.1 确定置换目标在进行氮气置换之前，需要明确置换的目标和要求。

根据管道的具体情况和需求，确定置换的气体组成、置换时间和置换压力等参数。

2.2 准备工作在进行氮气置换之前，需要进行一些准备工作，包括但不限于：- 确保管道系统正常运行，并进行必要的检修和维护；- 准备好所需的氮气供应设备和相关工具；- 针对可能发生的安全风险进行风险评估，并采取相应的措施进行防范。

2.3 氮气置换操作按照以下步骤进行氮气置换操作：1. 关闭管道进出口阀门，确保管道系统与外界隔离；2. 使用氮气供应设备将氮气注入管道，逐步增加管道内氮气的压力；3. 在注入氮气的过程中，监测管道内气体的组成和压力，确保置换过程符合预期要求；4. 根据置换目标，适时调整氮气注入量和压力，以达到所需的置换效果；5. 完成置换后，监测管道内气体的组成和压力，确保置换结果符合安全标准。

2.4 安全措施在进行氮气置换过程中，必须严格遵守相关的安全规定和操作规程。

以下是一些常见的安全措施：- 确保氮气供应设备的正常运行和安全性；- 防止氮气泄漏，特别是在高压情况下，采取必要的泄漏防护措施；- 保持通风良好，防止氮气积聚导致安全问题；- 配备必要的个人防护装备，如手套、面罩等。

3. 结论本实施规程提供了一套简单而可行的天然气管道中氮气置换的实施步骤和安全措施。

在进行氮气置换时，务必严格按照实施规程进行操作，并确保安全性和有效性。

氮气置换施工方案1. 引言氮气置换是一种常用的工程施工技术，用于替代空气中的氧气，降低空气中的含氧量，以减少火灾和爆炸的发生概率。

本文将介绍氮气置换的施工方案，包括施工准备、实施步骤和注意事项等。

2. 施工准备在进行氮气置换施工前，需要进行一系列的准备工作，确保施工的安全性和顺利进行。

2.1 确定置换对象首先需要确定需要进行氮气置换的对象，包括仓库、管道、储罐等。

根据不同对象的特点，确定置换的方法和具体步骤。

2.2 确定置换区域确定需要进行氮气置换的区域范围，包括确定施工区域的边界和进入禁区的控制措施。

确保施工期间人员和设备的安全。

2.3 准备氮气源准备氮气源是氮气置换施工的重要环节。

根据施工需要，选择适合的氮气供应方式，包括从外部供应、现场生产等。

2.4 确定施工人员根据施工的复杂程度和安全要求，确定施工所需人员的数量和技术要求。

确保施工人员具备必要的技能和安全意识。

2.5 准备施工设备根据施工需要，准备必要的施工设备，包括氮气供应设备、检测仪器、通风设备等。

确保施工设备的正常工作和可靠性。

3. 实施步骤在施工准备工作完成后，可以开始进行氮气置换的实施。

本节将介绍氮气置换的具体步骤和操作要点。

3.1 设置安全标识在施工区域周围设置明显的安全标识，警示他人注意施工区域，并防止未经许可的人员进入。

3.2 启动氮气供应设备根据准备工作中所准备的氮气源，启动氮气供应设备并确保其正常工作。

监测氮气供应的稳定性和氮气的纯度。

3.3 开始氮气置换根据施工对象和置换需求，按照预定的顺序开始进行氮气置换。

根据需要，施工人员可能需要进入置换区域进行操作。

3.4 监测和调整在置换过程中，及时监测氮气置换的效果，根据检测数据对置换参数进行调整。

确保置换的效果达到要求。

3.5 结束置换当完成所需的置换任务后，关闭氮气供应设备，并进行最后一次的检测，确保置换区域的氧气含量达到要求。

4. 注意事项在进行氮气置换施工时，需要注意以下事项，确保施工的安全性和有效性。

天然气管道氮气置换操作规程一、概述天然气管道氮气置换是指在天然气管道的施工、维修、改造、洗管等过程中，使用氮气将管道内的气体替换为氮气，以防止管道内气体爆炸、起火等事故的发生。

本操作规程主要规定了天然气管道氮气置换的操作流程、安全注意事项以及操作中可能遇到的问题解决方法。

二、操作流程1.准备工作（1）清理工作区域，确保操作环境的整洁和安全。

（2）检查氮气源和相关设备是否正常运行，并确保氮气密封系统完好。

（3）检查管道是否已经排空，并关闭进出口阀门。

（4）确认工作组成员是否具备相关培训和操作证书。

2.氮气供应（1）连接氮气源与管道进口，并确保连接紧固、气密。

（2）打开氮气源阀门，使氮气进入管道。

（3）根据管道尺寸和管道内气体总量，控制氮气的流量和供应时间。

3.气体置换（1）开启管道出口阀门，排放管道内残余气体。

（2）当管道排气完全为氮气时，关闭出口阀门。

（3）循环以上操作，直到排放出的气体为纯净的氮气为止。

（4）根据排放气体的变化，适时调整氮气供应的流量和时间。

4.操作结束（1）确认管道内气体已经完全置换为氮气。

（2）关闭氮气源阀门。

（3）将氮气供应管路与管道接口处的连接部分拆除。

（4）完成操作记录，并安全妥善地存档。

三、安全注意事项1.操作人员必须戴好安全帽、防护眼镜和防护手套。

2.确保操作现场通风良好，防止一氧化碳中毒。

3.检查氮气源的气密性和气体纯度，确保供气安全可靠。

4.氮气供应管路的连接必须紧固、密封，并进行泄漏检查。

5.在置换过程中，严禁使用明火和其他易燃物品。

6.在氮气排放时，应设置气体检测仪，定期检测气体浓度。

7.若发现异常情况，如管道泄漏、气体浓度超标等，应立即停止操作，并进行排查和处理。

四、操作中可能遇到的问题解决方法1.氮气供应不稳定：检查氮气源和管路供应系统，排除故障并维修。

2.排放的气体不是纯净氮气：调整氮气供应的流量和时间，确保排放的气体为纯净的氮气。

3.管道泄漏：停止操作，紧急排除泄漏点，并进行气体泄漏检测和清理。

管道氮气置换方案1. 引言管道中的含氧气体会引发管道腐蚀和爆炸危险，因此，在某些工业领域中，需要进行管道内氮气置换，将管道中的氧气排除。

本文档将介绍一种常见的管道氮气置换方案。

2. 管道氮气置换的原理管道内氮气置换的主要原理是利用氮气的惰性特性，将管道中的氧气排除，以减少管道腐蚀和爆炸的风险。

通过将高纯度的氮气注入管道，将管道内的氧气排除，达到置换的目的。

3. 管道氮气置换方案的步骤3.1. 准备工作在进行管道氮气置换之前，需要进行一些准备工作，包括：•确定管道的长度、直径和材质等参数；•确定置换前管道中的氧气浓度；•准备高纯度的氮气。

3.2. 施工现场准备在施工现场准备阶段，需要完成以下步骤：•确定施工区域，并进行围栏隔离；•准备好氮气储罐，并与管道连接。

3.3. 进行管道氮气置换进行管道氮气置换的步骤如下：1.将氮气储罐与管道连接，并确保连接端口密封可靠；2.打开氮气储罐阀门，开始注入氮气；3.控制氮气流速，以适应管道尺寸和所需置换时间；4.监测管道内氧气浓度，确保达到合适的置换效果；5.根据实际需求，调整氮气注入量和置换时间。

3.4. 清洗和检查管道完成置换后，需要进行管道的清洗和检查工作，以确保管道的可靠性和安全性。

清洗和检查的步骤包括：1.关闭氮气储罐阀门，停止注入氮气；2.进行管道的冲洗和清理，去除其中可能存在的杂质和污垢；3.对管道进行全面的检查，包括管道壁厚度、焊口和连接口的质量等；4.如有必要，对管道进行修复和加固。

4. 管道氮气置换方案的注意事项在进行管道氮气置换时，需要注意以下事项：•在施工现场严格遵守安全操作规程，确保工作人员的安全；•确保氮气储罐和管道的连接可靠，避免气体泄漏；•控制氮气流速和注入量，防止管道爆炸的危险；•在氮气注入过程中，对氧气浓度进行实时监测，确保置换效果满足要求；•在清洗和检查过程中，使用合适的工具和设备，确保操作的准确性和有效性。

5. 结论管道氮气置换是一种常见的安全措施，用于减少管道的腐蚀和爆炸风险。

天然气置换氮气施工方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!天然气置换氮气施工方案及流程是一项旨在安全地将管道系统中的氮气替换为天然气的操作，以准备管道投入运行或恢复服务。

氮气置换施工方案编制：陈映平审核：于秀英批准: 郭海峰大庆市联勤装备制造工程有限责任公司2016年05月25日1、方案编制目的及氮气置换作业工程内容及工程量1.1目的随着我国天然气资源的大量开发，尤其是西气东输战略工程的实施，我国城市燃气事业得到了迅速发展，为确保天然气管道的安全运行，按照国家质量技术监督局颁布的《压力容器安全技术监察规程》的要求，应对管线进行吹扫和置换。

我公司目前采用国内通用的氮气间接置换法。

此法具体操作过程是先将氮气充满管线，加压到一定程度置换出空气，直至管道中的氮气浓度达到预定的置换标准为止；然后再以燃气充满管线。

同样加压到一定程度置换出氮气，从而完成置换程序。

1.2氮气置换作业工程内容及注氮量；主要对天然气管道ф1219 41290米进行吹扫和置换。

注氮量为220 立方米2、氮气置换作业采用的标准、规程和相关文件2.1 SY/T5922-2003《天然气输送管道运行管理规范》。

2.2 SY/T6233-1996 《天然气管道是运行投产规范》。

3、氮气置换施工作业3.1.1准备工作对现场及周边环境进行调查，防止注氮时氮气排放造成人员窒息和其他财产损失。

同时对液氮做好储备；留有备用，做好紧急情况下的调用。

3.1.2注氮管线预制。

3.2 氮气投产置换作业3.2.1 注氮作业前一天，完成注氮管线连接，液氮汽化车、运输车到达现场。

3.2.2 进行注氮管线严密性检察；3.2.3 进行置换作业，包括连接注氮口管线等所有注氮准备工作全部完成后，开始向管线管道注氮，注氮温度不低于5℃，从确定的注氮点注入氮气，并作好置换压力、温度记录；3.2.4 注氮结束后，卸掉注氮连接管，注氮车撤离现场；放空阀3.2.5 清理现场。

3.3 注氮工作程序和操作步骤注氮作业流程如下图：4、氮气置换总体技术要求4.1 置换过程中由甲方工程工程项目部负责检测，氧气含量低于2%为合格。

4.2 注氮车加热装置氮气出口温度范围为5~25℃(注意:氮气出口温度绝对不能低于5℃)。

胶莱天然气管道充氮置换方案编制：审核：审批：中拓管道清洗修复工程公司ｘｘｘｘ年十二月十日目录1.0概述 (3)2.0编制依据 (3)3.0责任 (3)4.0开工前应具备的条件 (3)4.1线路要求 (3)4.2站场的要求 (4)4.3单位配合 (4)5.0总体构想 (4)5.1总体指导原则 (4)5.2氮气置换 (4)6.0设备仪器选择 (5)6.1 氮气车 (5)6.2可燃气体测定仪 (5)7.0具体施工方案 (5)8.0基本设备、机具及材料表 (8)9.0项目组织机构 (8)9.1项目部组织机构图 (8)9.2项目部主要人员组成及职责 (9)10.0 HSE管理 (10)10.1安全措施 (10)10.2环境保护措施 (11)10.3健康措施 (11)11.0抢险措施 (11)1.0概述胶莱线天然气管道是由中石化投资，山东省天然气管道有限公司负责具体施工的输气管道。

该管线将中海油天然气输送到青岛，对增加青岛供气量，保证青岛地区供气起到重要的作用。

该线起点为莱州，终点为胶州，中间设置5个截断阀室，管线总长110公里左右。

管线规格为Φ457mm，外防腐层为三层PE。

2.0编制依据2.1SY0401－98《输油输气管道线路工程施工及验收规范》2.2 SY/T6383-1999《长输天然气管道清管作业规程》2.3 SY/T5922-2003《天然气管道运行规范》2.4 中拓管道清洗修复工程有限公司同类工程的施工经验2.5 中拓管道清洗修复公司制定实施的ISO 9001：2000《质量管理体系要求》标准编写的《质量手册》及作业指导书2.6 业主提供的管道信息及管道图纸等资料3.0责任确保线路的整体清管、干燥和置换符合技术规范、施工图的要求，严格按照施工方案进行。

完成所有的实验记录、图表和表格，并且由业主及监理的现场签名认可。

施工方案必须告知业主及监理，并经其批准，整个施工过程应由其在现场监督，并对任何计划的变更进行批准。

液化气站氮气置换施工方案1. 引言液化气站是储存和分发液化石油气（LPG）的设施，其中液化气的储存和操作涉及一定的安全风险。

为了确保安全性，液化气站需要定期进行氮气置换施工。

本文档旨在提供一种液化气站氮气置换施工方案，以确保施工的顺利进行和安全性。

2. 现场准备工作在进行氮气置换施工前，需要进行一系列现场准备工作，以确保施工的顺利进行。

- 清除施工区域。

首先需要清除施工区域的杂物，并确保施工区域内无可燃物和易燃材料。

- 安装警示标识。

在施工区域周围安装明显的警示标识，提醒人员进入施工区域需戴好防护设备并遵守安全规定。

- 检查氮气供应设备。

确保氮气供应设备正常运转，并进行必要的检修和保养工作。

3. 施工步骤3.1. 使用氮气排出原液化气液化气站氮气置换施工的第一步是使用氮气将原有液化气排出。

具体步骤如下： 1. 关闭液化气供应管路。

在进行氮气排出时，需将液化气供应管路严密关闭，以防止从管路中重新进入液化气。

2. 进行管路排空。

打开排气阀，确保液化气站内的液化气完全排空。

3. 连接氮气供应管路。

使用适当的工具和连接部件，将氮气供应管路与液化气站连接起来。

4. 开启氮气供应。

打开氮气供应阀门，将氮气注入液化气站内，将原有液化气排出。

确保氮气供应平稳，避免过高的压力造成安全隐患。

5. 监测氮气排放情况。

在氮气排放过程中，密切观察氮气的排放情况，确保氮气完全排出，并使用合适的检测仪器检测氮气的浓度，确保安全。

3.2. 清洁施工区域完成氮气排出后，需要对施工区域进行清洁，以准备后续工作。

具体步骤如下： 1. 清除氮气排放管路。

将排放氮气的管路进行清洁，确保无残留氮气。

2. 清除管道内的积余物。

使用适当工具和清洁剂，清除液化气站内的积余物和污垢。

3. 对施工区域进行擦拭和消毒。

使用适当的擦拭布和消毒剂，对施工区域的表面进行擦拭和消毒，确保施工区域的清洁度。

3.3. 氮气置换施工完成清洁工作后，可以进行氮气置换施工。
