前言 (3)第一章绪论 (4)一、电压互感器的分类 (4)二、电压互感器预防性试验项目 (4)第二章电磁型电压互感器的预防性试验 (6)第一节绝缘电阻试验 (6)一、绝缘电阻的试验目的 (6)二、绝缘电阻的试验设备 (7)三、绝缘电阻的试验方法 (7)四、绝缘电阻的试验结果 (8)五、绝缘电阻的试验结果分析 (8)第二节介质损失角正切值测量 (9)一、介质损失角正切值测量的试验目的 (9)二、介质损失角正切值测量的试验设备 (9)三、介质损失角正切值测量的试验方法及试验结果 (9)四、介质损失角正切值测量的试验结果分析 (14)第三节直流电阻试验 (14)一、直流电阻试验的试验目的 (14)二、直流电阻试验的试验设备 (15)三、直流电阻试验的试验方法及试验结果 (15)四、直流电阻试验结果分析 (17)第四节伏安特性试验 (18)一、伏安特性试验的试验目的 (18)二、伏安特性试验的试验设备 (18)三、伏安特性试验的试验方法 (18)四、伏安特性试验的试验结果 (19)五、伏安特性试验的试验结果分析 (19)第五节极性和变比试验 (20)一、极性和变比试验的试验目的 (20)二、极性和变比试验的试验设备 (20)三、极性和变比试验的试验方法 (20)四、极性和变比试验的试验结果 (21)五、极性和变比试验的试验结果分析 (22)第六节互感器交流耐压试验 (22)一、互感器交流耐压试验的试验目的 (22)二、互感器交流耐压试验的试验方法及结果判断 (22)第三章电容式电压互感器 (25)一、电容分压器介损正切值测量的试验接线 (25)二、电容分压器介损正切值测量的试验结果 (25)三、电容分压器介损正切值测量的试验结果分析 (26)第四章电压互感器综合分析 (27)参考文献 (28)前言本设计是对电压互感器预防性实验方法经行学习,并进行实际操作训练。
切实掌握电压互感器的预防性实验方法和实际操作技能,并能对电压互感器的绝缘状况做出综合分析判断,培养相关的职业能力。

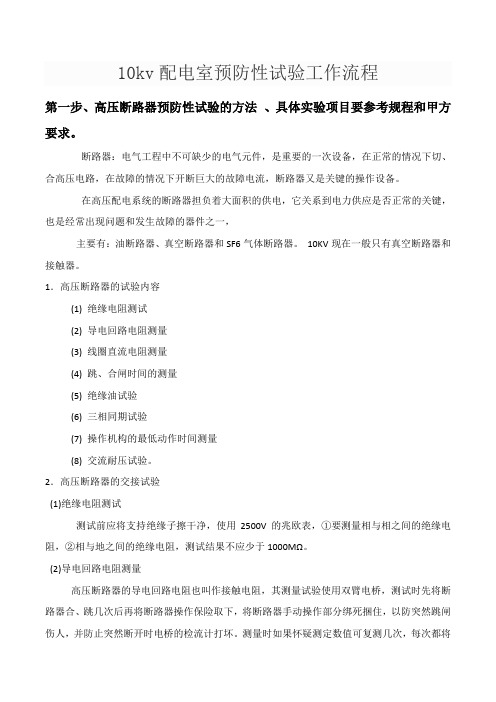

10kv配电室预防性试验工作流程第一步、高压断路器预防性试验的方法、具体实验项目要参考规程和甲方要求。
断路器:电气工程中不可缺少的电气元件,是重要的一次设备,在正常的情况下切、合高压电路,在故障的情况下开断巨大的故障电流,断路器又是关键的操作设备。
在高压配电系统的断路器担负着大面积的供电,它关系到电力供应是否正常的关键,也是经常出现问题和发生故障的器件之一,主要有:油断路器、真空断路器和SF6气体断路器。
10KV现在一般只有真空断路器和接触器。
1.高压断路器的试验内容(1) 绝缘电阻测试(2) 导电回路电阻测量(3) 线圈直流电阻测量(4) 跳、合闸时间的测量(5) 绝缘油试验(6) 三相同期试验(7) 操作机构的最低动作时间测量(8) 交流耐压试验。
2.高压断路器的交接试验(1)绝缘电阻测试测试前应将支持绝缘子擦干净,使用2500V的兆欧表,①要测量相与相之间的绝缘电阻,②相与地之间的绝缘电阻,测试结果不应少于1000MΩ。
(2)导电回路电阻测量高压断路器的导电回路电阻也叫作接触电阻,其测量试验使用双臂电桥,测试时先将断路器合、跳几次后再将断路器操作保险取下,将断路器手动操作部分绑死捆住,以防突然跳闸伤人,并防止突然断开时电桥的检流计打坏。
测量时如果怀疑测定数值可复测几次,每次都将开关动作几次。
取分散性较小的三次平均值为测试值。
(3)跳闸、合闸线圈直流电阻测量跳闸、合闸线圈直流电阻测量,这是一项常规的试验,用单臂电桥进行测试,测试结果与以往测试结果相比不应有较大的变化。
(4) 跳闸、合闸时间的测量它属于断路器的动作特性试验,跳闸、合闸时间与跳合闸的速度有关,与机械的结构、机械的摩擦力及机械势能能量等有关。
测量时使用电秒表进行动作时间的测量,测量合闸时间时,将三相开关主触电串联连接到电秒表,当只有全部接点闭合时的时间为合闸时间;测量分闸时间时,将三相开关主触点并联连接后,接到电秒表,当只有全部接点断开时的时间为分闸时间。
编号:Q/×××××变电站220kV××线××电容式电压互感器预防性试验作业指导书
编写:年月日
审核:年月日
批准:年月日
试验负责人:
试验日期年月日时至年月日时
××供电公司×××
1适用范围
本作业指导书适用于××变电站220kV××线××电容式电压互感器现场预防性试验。
2引用文件
GB 4703--2001 电容式电压互感器
JB/T 8169--1999 耦合电容器及电容分压器
DL/T 596--1996 电力设备预防性试验规程
DL/T 727--2000 互感器运行检修导则
3试验前准备工作安排
3.1准备工作安排
3.2人员要求
3.3仪器仪表和工具
3.4危险点分析
3.5安全措施
3.6试验分工
4 试验程序
4.1开工
4.2试验项目和操作标准
4.3竣工
5试验总结
6作业指导书执行情况评估
7 附录
a.试验接线图
图1自激法测量C1试验接线图图2 自激法测量C2试验接线图
试验记录:
电容式电压互感器绝缘试验记录。

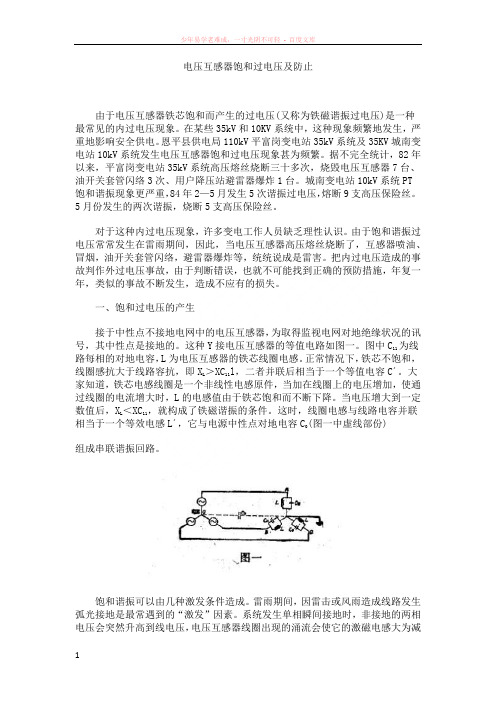

电压互感器饱和过电压及防止由于电压互感器铁芯饱和而产生的过电压(又称为铁磁谐振过电压)是一种最常见的内过电压现象。
在某些35kV和10KV系统中,这种现象频繁地发生,严重地影响安全供电。
恩平县供电局110kV平富岗变电站35kV系统及35KV城南变电站10kV系统发生电压互感器饱和过电压现象甚为频繁。
据不完全统计,82年以来,平富岗变电站35kV系统高压熔丝烧断三十多次,烧毁电压互感器7台、油开关套管闪络3次、用户降压站避雷器爆炸1台。
城南变电站10kV系统PT饱和谐振现象更严重,84年2—5月发生5次谐振过电压,熔断9支高压保险丝。
5月份发生的两次谐振,烧断5支高压保险丝。
对于这种内过电压现象,许多变电工作人员缺乏理性认识。
由于饱和谐振过电压常常发生在雷雨期间,因此,当电压互感器高压熔丝烧断了,互感器喷油、冒烟,油开关套管闪络,避雷器爆炸等,统统说成是雷害。
把内过电压造成的事故判作外过电压事故,由于判断错误,也就不可能找到正确的预防措施,年复一年,类似的事故不断发生,造成不应有的损失。
一、饱和过电压的产生接于中性点不接地电网中的电压互感器,为取得监视电网对地绝缘状况的讯号,其中性点是接地的。
这种Y接电压互感器的等值电路如图一。
图中C11为线路每相的对地电容,L为电压互感器的铁芯线圈电感。
正常情况下,铁芯不饱和,线圈感抗大于线路容抗,即XL >XC11l,二者并联后相当于一个等值电容C´。
大家知道,铁芯电感线圈是一个非线性电感原件,当加在线圈上的电压增加,使通过线圈的电流增大时,L的电感值由于铁芯饱和而不断下降。
当电压增大到一定数值后,XL <XC11,就构成了铁磁谐振的条件。
这时,线圈电感与线路电容并联相当于一个等效电感L´,它与电源中性点对地电容C(图一中虚线部份)组成串联谐振回路。
饱和谐振可以由几种激发条件造成。
雷雨期间,因雷击或风雨造成线路发生弧光接地是最常遇到的“激发”因素。

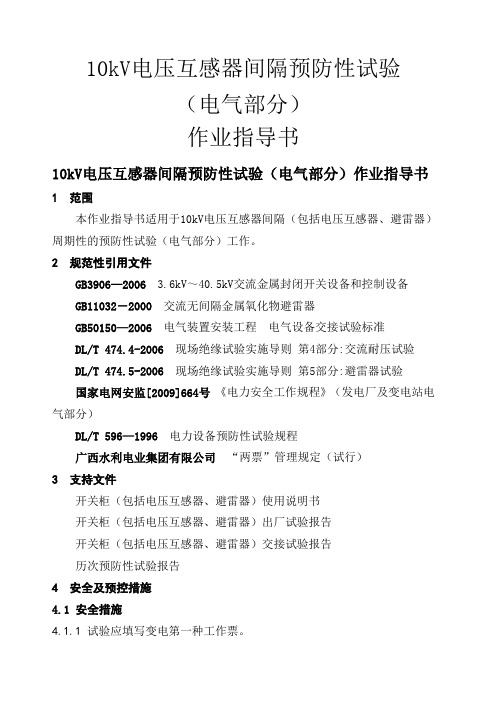

10kV电压互感器间隔预防性试验(电气部分)作业指导书10kV电压互感器间隔预防性试验(电气部分)作业指导书1 范围本作业指导书适用于10kV电压互感器间隔(包括电压互感器、避雷器)周期性的预防性试验(电气部分)工作。
2 规范性引用文件GB3906—2006 3.6kV~40.5kV交流金属封闭开关设备和控制设备GB11032-2000交流无间隔金属氧化物避雷器GB50150—2006电气装置安装工程电气设备交接试验标准DL/T 474.4-2006 现场绝缘试验实施导则第4部分:交流耐压试验DL/T 474.5-2006现场绝缘试验实施导则第5部分:避雷器试验国家电网安监[2009]664号《电力安全工作规程》(发电厂及变电站电气部分)DL/T 596—1996电力设备预防性试验规程广西水利电业集团有限公司“两票”管理规定(试行)3 支持文件开关柜(包括电压互感器、避雷器)使用说明书开关柜(包括电压互感器、避雷器)出厂试验报告开关柜(包括电压互感器、避雷器)交接试验报告历次预防性试验报告4 安全及预控措施4.1 安全措施4.1.1试验应填写变电第一种工作票。
4.1.2试验负责人应由有经验的人员担任,开始试验前,试验负责人应对全体试验人员详细布置试验中的安全注意事项。
4.1.3试验需要拆线时,拆前应做好标记,接后应进行检查。
4.1.4 试验装置的金属外壳应可靠接地;高压引线应尽量缩短,必要时用绝缘物支持牢固。
4.1.5试验现场应装设遮栏或围栏,向外悬挂“止步,高压危险!”的标示牌,并派人看守。
4.1.6试验需加高压时,加压前必须认真检查试验结线与仪表的开始状态,正确无误,通知有关人员撤离到安全区域,并取得试验负责人许可,方可加压。
加压过程中应有人监护并呼唱。
高压试验工作人员应穿绝缘鞋,在全部加压过程中,应精力集中,不得与他人闲谈,随时警戒异常现象发生。
4.1.7变更结线或试验结束时,应首先断开试验电源,放电,并将升压设备的高压部分短路接地。
互感器常规预防性试验第一节绝缘电阻测量一、试验目的检查互感器一次绕组对地、二次绕组间及对地绝缘状况,判定互感器一次绕组对地、二次绕组间及对地绝缘电阻是否能够满足运行需要。
二、试验周期浇筑式电流互感器:1、A(设备整体性检查、修理、更换)、B(设备局部性检修,主要组件、部件解体检查、修理、更换)级检修后。
2、220kV及以下电压等级设备,自投运起2年内做首次预防性试验。
自首次预防性试验起,其后最长以6年为一个周期进行试验。
3、必要时。
电磁式电压互感器(固体绝缘):1、220kV及以下电压等级设备,自投运起2年内做首次预防性试验。
自首次预防性试验起,其后最长以3年为一个周期进行试验。
2、必要时。
三、试验步骤1、准备仪表:进行兆欧表的开路及短路试验,确定仪表良好。
2、确定互感器具备试验条件:落实安全措施,拆除电压互感器高压保险,拆除电流互感器下侧电缆。
3、互感器一次绕组对二次绕组及地绝缘电阻测量:将互感器二次绕组端子全部短接并接地,用兆欧表2500V档位进行测量,仪表“L”端测试线接互感器一次绕组,“E”端测试线接二次绕组或者互感器金属外壳,记录1min绝缘电阻值。
4、互感器二次绕组间及其对外壳(地)绝缘电阻测量:将互感器二次绕组接地点全部拆除,将所要测量的二次绕组短接,其它二次绕组短接并接地。
用兆欧表500V 档位进行测量,仪表“L”端测试线接所要测量的二次绕组,“E”端测试线接互感器金属外壳。
记录1min绝缘电阻值,同理测量其它二次绕组绝缘电阻。
5、互感器一次绕组、二次绕组对地充分放电:依次将互感器一次绕组、二次绕组对地充分放电。
6、拆除二次绕组短接线并恢复二次绕组所有接地点:拆除互感器二次绕组所有短接线并恢复二次绕组所有接地点。
7、整理仪器:收拾整理仪表。
四、合格标准1、一次绕组对二次绕组及地大于等于1000MΩ。
2、二次绕组间及对地大于等于1000MΩ。
五、注意事项1、互感器上级开关停电,防止突然来电。
10KV高压配电设备预防性试验安全措施本期进行福耀浮法10KV高压配电设备预防性试验,试验项目包括耐压试验、回路电阻测试、绝缘电阻测试等十几个项目。
由于试验具有特殊性和不确定性,容易形成安全隐患,对人身和设备安全造成威胁。
因此,确保高压试验工作的安全是十分必要的,必须做好各项安全技术措施,保证试验的安全、可靠与正确,确保浮法供电安全。
具体安全措施如下:1、严格执行《电业安全工作规程》,坚持工作票和操作票制度,履行工作许可制度、工作监护制度、工作间断、转移和终结制度。
2、每一次的高压试验都应该根据具体情况由工作负责人下达第一种工作票,经理签发批准,并严格按工作票实施试验作业;3、变电站工作许可人应应有一定经验,熟悉《电业安全工作规程》和熟悉工作范围内的设备情况,并持有效《高压电工进网许可证》,否则由本班值班长担任;4、变电站工作许可人必须会同试验工作负责人,检查现场安全措施是否正确完备。
必要时进行补充完善;5、试验前由试验负责人召集全体试验人员,说明本次试验工作的内容和被试设备名称和编号,交待停电范围和安全注意事项;试验人员了解工作任务及安全注意事项,熟悉所使用设备和仪器的性能和操作方法,严禁违章操作。
6、进入工作现场应戴安全帽,高空作业应使用安全带,严禁高空抛掷工具。
7、试验现场应装设围栏和安全警示,向外悬挂“止步、高压危险”标示牌,并派专人监护;8、做好防感应电击伤的措施,戴绝缘手套、穿绝缘鞋、备好相应绝缘工具;9、试验设备外壳应良好接地。
接地线应使用有足够电气强度和机械强度的裸铜软线。
在拆除电源线前,严禁断开接地线。
10、试验人员11、在现场试验工作中需要拆开一、二次接线时,拆前应做好标记。
试验结束后及时恢复接线。
特别要注意互感器二次回路是否与运行中的二次回路有连接,避免造成保护误动等事故。
12、在不拆开设备连线进行试验时,应防止试验电压经过设备连线引到其它设备上,造成其它人员触电。
升压前应检查同一连线上的非被试设备上是否有人工作,并有人进行监护。
电力设备预防性试验项目及周期标准1电力变压器和电抗器表1电力变压器和电抗器的试验项目及周期备注:1凡无预试项目、周期内容的,未进行试验标准及说明的内容需要时,可参阅“电气设备预防性试验规程”2互感器电流互感器电磁式电流互感器表电磁式电流互感器的试验项目及周期SF 6电流互感器表SF 6电流互感器的试验项目及周期电压互感器电磁式电压互感器表2电磁式电压互感器的试验项目及周期电容式电压互感器表3电容式电压互感器的试验项目及周期3幵关设备SF 6断路器和GIS表4 SF6断路器和GIS的试验项目和周期真空断路器表6真空断路器的试验项目和周期隔离幵关表7隔离幵关的试验项目和周期高压幵关柜配断路器的高压幵关柜表8高压幵关柜的试验项目和周期其它型式高压幵关柜的各类试验项目:其它型式,如计量柜、电压互感器柜和电容器柜等的试验项目和周期可参照有关序号进行。
柜内主要元件(如互感器、电容器、避雷器等)的试验项目按本规程有关章节规定。
4套管套管的试验项目及周期6电力电缆线路纸绝缘电力电缆线路表11纸绝缘电力电缆线路的试验项目和周期橡塑绝缘电力电缆线路橡塑绝缘电力电缆是指聚氯乙烯绝缘、交联聚乙烯绝缘和乙丙橡皮绝缘电力电缆。
表12橡塑绝缘电力电缆线路的试验项目和周期。
7电容器(高压并联电容器装置)单台保护用熔断器的试验项目、周期和要求串联电抗器串联电抗器的试验项目和周期放电线圈表19放电线圈的试验项目和周期避雷器金属氧化物避雷器金属氧化物避雷器的试验项目和周期。
电力设备预防性试验项目及周期标准电力设备预防性试验项目及周期标准1 电力变压器和电抗器表1 电力变压器和电抗器的试验项目及周期序号项目周期标准备注1 油中溶解气体色谱分析1)330kV1个月2)220kV2个月3)110kV6个月4)35kV及发电厂厂用变1年5)大修后或换油后6)必要时1)运行设备的油中H2与烃类气体含量(体积分数)超过下列任何一项值时应引起注意:总烃含量大于150×10-6H2含量大于150×10-6C2H2含量大于5×10-6(500kV变压器为1×10-6)2)烃类气体总和的产气速率大于0.25ml/h(开放式)和0.5ml/h(密封式),或相对产气速率大于10%/月则认为设备有异常110KV及以上新变压器投运后24小时、1周、1月,无异常后转正常周期2 绕组直流电阻1)投运后1年内2)220-330kV2年3)35-110kV 3年4)10KV及以下6年1)1.6MVA以上变压器,各相绕组电阻相互间的差别不应大于三相平均值的2%,无中性点引出的绕组,线间差别不应大于三相平220-330 kV有载分接开关各档。
110kV有载分接开关运行档5)无励磁变压器变换分接位置后6)大修后7)必要时均值的1%2)1.6MVA及以下的变压器,相间差别一般不大于三相平均值的4%,线间差别一般不大于三相平均值的2% 3)与以前相同部位测得值比较,其变化不应大于2%3 绕组绝缘电阻、吸收比或(和)极化指数1)投运后1年内2)220-330kV 2年3)35-110kV 3年4)10KV及以下6年5)大修后6)必要时1)绝缘电阻换算至同一温度下,与前一次测试结果相比应无明显变化2)吸收比(10~30℃范围)不低于1.3或极化指数不低于1.51)采用2500V或5000V兆欧表2)测量前被试绕组应充分放电3)测量温度以顶层油温为准,尽量使每次测量温度相近4)尽量在油温低于50℃时测量,不同温度下的绝缘电阻值一般可按下式换算式中R1、R2分别为温度t1、t2时的绝缘电阻值5)吸收比和极化指数不进行温度换算10/)(12215.1t tRR-⨯=4 绕阻的tgδ1)投运后1年内2)220-330kV 2年3)35-110kV 3年4)大修后5)必要时1)20℃时tgδ不大于下列数值:66~220kV 0.8%35kV及以下 1.5%2)tgδ值与历年的数值比较不应有显著变化(一般不大于30%)3)试验电压如下:1)非被试绕组应接地或屏蔽2) 同一变压器各绕组tgδ的要求值相同3)测量温度以顶层油温为准,尽量使每次测量的温度相近4)尽量在油温低于50℃时测量,不同温度下的tgδ值一般可按下式换算式中tgδ1、tgδ2分别为温度t1、t2时的tgδ值绕组电压10kV及以上10kV绕组电压10kV以下Un4)用M型试验器时试验电压自行规定5 电容型套管的tgδ和电容量1)投运后1年内2)220-330kV 2年3)35-110kV 3年4)大修后5)必要时见套管试验标准。
电压互感器预防性试验作业指导书编码:LSKYS-08二○一七年十月作业指导书签名页项目名称作业内容批准年月日审核年月日编写年月日注目录1. 适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 安全风险辨析与预控 (3)5. 作业准备 (4)6.作业方法 (5)6.1 作业条件检查 (5)6.2 试验方法 (5)7. 质量控制措施及检验标准 (5)7.1质量控制措施 (5)1. 适用范围本作业指导书适用于电磁式电压互感器2. 编写依据表2-1 引用标准及规范名称序号标准及规范名称颁发机构1 DL/T 596-1996 电力设备预防性试验规程中华人民共和国电力工业部2 Q/CSG114002-2011 电力设备预防性试验规程中国南方电网有限责任公司3 DL 408-1991 电业安全工作规程(发电厂和变电站电气部分)中华人民共和国能源部3. 作业流程作业(工序)流程图二次绕组耐压是否发现异常解决处理,重新试验确认合格是完成否施工记录极性检查绕组直流电阻测量开始绝缘电阻测量变比测试介损测试(气体绝缘不适用)励磁特性测试4. 安全风险辨析与预控表4-1 安全风险辨析及预控措施检查表序号安全风险预控措施检查结果1 把有故障的试验设备带到现场或遗漏设备检查试验设备是否齐备、完好,是否在有效期内。
2 在运行区域未办理工作票在运行区域工作必须到电厂运行当值值长处办理相应的正式工作票3 试验区域没设置安全围栏凡试验区域应设置安全隔离围栏,无关人员不得进入4 接线错误认真检查试验接线5 电气试验设备未接地或接地不良检查接地良好6 感应电触电临近设备做好接地防止感应触电7 工作人员未穿绝缘鞋工作进入施工现场应正确穿好工作服,电气作业人员应穿绝缘鞋,使用绝缘手套8 高温闷热天气进行调试工作做好遮阳防中暑措施或停止作业9 作业区夜间照明不足增加照明,做好必要防护措施1112 隔离不当触电检查安全围栏和标示牌等安全措施,特别注意与临近带电设备的安全距离,防止走错间隔13 搬运仪器、工具、材料时,与带电设备安全距离不够工作人员应注意现场环境,严禁跨越安全围栏,搬运仪器、工具、材料时与带电设备应保持足够的安全距离14 误接非检修电源检查电源是否为独立检修电源,防止误跳运行设备15 放置电源线时触及带电设备收放电源线时严禁将电源线抛掷、甩动,放置完成后电源线必须固定16 试验电源电压过高在接上检修电源前用万用表测量电源电压是否符合试验要求17 感应电伤人工作前被试设备挂接地线18 电压互感器二次侧反送电危及人员、设备安全确认电压互感器二次侧空气开关已断开或熔断器已取下,励磁特性试验时一次设备已带高压,注意与设备的安全距离。
k V电压互感器间隔预
防性试验
文档编制序号:[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
10kV电压互感器间隔预防性试验
(电气部分)
作业指导书
10kV电压互感器间隔预防性试验(电气部分)作业指导书
1 范围
本作业指导书适用于10kV电压互感器间隔(包括电压互感器、避雷器)周期性的预防性试验(电气部分)工作。
2 规范性引用文件
GB3906—2006 3.6kV~40.5kV交流金属封闭开关设备和控制设备
GB11032-2000交流无间隔金属氧化物避雷器
GB50150—2006电气装置安装工程电气设备交接试验标准
DL/T 474.4-2006 现场绝缘试验实施导则第4部分:交流耐压试验
DL/T 474.5-2006现场绝缘试验实施导则第5部分:避雷器试验
国家电网安监[2009]664号《电力安全工作规程》(发电厂及变电站电气部分)
DL/T 596—1996电力设备预防性试验规程
广西水利电业集团有限公司“两票”管理规定(试行)
3 支持文件
开关柜(包括电压互感器、避雷器)使用说明书
开关柜(包括电压互感器、避雷器)出厂试验报告
开关柜(包括电压互感器、避雷器)交接试验报告
历次预防性试验报告
4 安全及预控措施
4.1 安全措施
4.1.1 试验应填写变电第一种工作票。
4.1.2 试验负责人应由有经验的人员担任,开始试验前,试验负责人应对全体试验人员详细布置
试验中的安全注意事项。
4.1.3 试验需要拆线时,拆前应做好标记,接后应进行检查。
4.1.4 试验装置的金属外壳应可靠接地;高压引线应尽量缩短,必要时用绝缘物支持牢固。
4.1.5 试验现场应装设遮栏或围栏,向外悬挂“止步,高压危险!”的标示牌,并派人看守。
4.1.6 试验需加高压时,加压前必须认真检查试验结线与仪表的开始状态,正确无误,通知有关人员撤离到安全区域,并取得试验负责人许可,方可加压。
加压过程中应有人监护并呼唱。
高压试验工作人员应穿绝缘鞋,在全部加压过程中,应精力集中,不得与他人闲谈,随时警戒异常现象发生。
4.1.7 变更结线或试验结束时,应首先断开试验电源,放电,并将升压设备的高压部分短路接地。
4.1.8 试验结束时,试验人员应拆除自装的试验引线和接地短路线,并对被试设备进行检查和清理现场。
4.2 危险点及预控措施
危险点及预控措施见表1。
表 1 危险点及预控措施
5 作业准备
5.1 工作人员的准备
5.1.1 电气试验人员一般不少于3人,其中工作负责人应由具有中级工及以上职称资质,且有从事相关工作3年及以上经验的人员担任。
5.1.2 专业技术要求:经过高压专业培训,掌握10kV高压开关柜(包括电压互感器、氧化锌避雷器)结构原理及相关试验仪器的使用,熟悉本作业指导书。
5.2 资料的准备
5.2.1 试验规程:DL/T 596—1996电力设备预防性试验规程。
5.2.2 本作业指导书。
5.2.3 历次预防性试验报告。
5.2.4 试验记录。
5.3 仪器及工具的准备
仪器及工具的准备见表2。
表 2 仪器及工具的准备
6 作业周期
作业周期及要求见表3。
表 3 作业周期及要求
7 工期定额
本项作业工作时间为1天/间隔。
8 设备主要参数
设备主要参数见附录A。
9 作业流程
作业流程图见图1。
图 1 作业流程图
10 作业项目、工艺要求和质量标准
本作业指导书规范的作业项目、工艺要求包括表5测量绝缘电阻、表6 检查避雷器放电计数器动作情况、表7测量避雷器直流1mA 电压 U 1mA 及 0.75U 1mA 下的泄漏电流、表8交流耐压试验4项内容、各项目质量标准见表3 中要求、说明栏。
10.1 试验前准备工作 试验前准备工作见表4。
表 4 试 验 前 准 备 工 作
测量绝缘电阻见表5。
表 5 测量绝缘电阻
10.3 检查避雷器放电计数器动作情况
检查避雷器放电计数器动作情况见表6。
表 6 检查避雷器放电计数器动作情况
10.4测量避雷器直流 1mA电压U
1mA 及 0.75U
1mA
下的泄漏电流
测量避雷器直流 1mA电压U
1mA 及 0.75U
1mA
下的泄漏电流见表7。
表 7 测量避雷器直流 1mA电压U
1mA 及 0.75U
1mA
下的泄漏电流
10.5 交流耐压试验
电压互感器交流耐压试验见表8,半绝缘电压互感器二次回路感应交流耐压试验见表9。
表 8 电压互感器交流耐压试验
表 9 半绝缘电压互感器二次回路感应交流耐压试验
10.6 试验终结
试验终结见表10。
表 10 试验终结
11 作业中可能出现的主要异常现象及对策
作业中可能出现的主要异常现象及对策见表11。
表 11 作业中可能出现的主要异常现象及对策
12 作业后的验收与交接
工作组成员在现场试验记录上签名。
工作负责人填写变电站试验检修现场记录本,由运行人员签名确认。
工作负责人和运行人员结束工作时在工作票上签名确认。
附录 A
(规范性附录)
10kV电压互感器间隔试验记录
安装地点: 名称: 运行编号: 试验条件: (不拆线)
试验性质: (预试)试验日期: 年月日天气: (晴、阴、雨)温度: ℃湿度: %
1、电压互感器(三相一体式/单相式)
试验数据
仪表规范:
备注:
2、氧化锌避雷器
试验数据:
仪表规范:
备注:
结论: (合格、不合格、缺陷、待查)
工作结束前检查:自装安全围栏和短路接地线已拆除并无遗留工具和测试线。
检查人:
试验说明:
记录人:。
