伺服系统包含哪些(基本组成_工作原理_应用)
伺服系统的结构组成机电一体化的伺服控制系统的结构、类型繁多,但从自动控制理论的角度来分析,伺服控制系统一般包括控制器、被控对象、执行环节、检测环节、比较环节等五部分。
下图给出了伺服系统组成原理框图。
图伺服系统组成原理框图
1.比较环节
比较环节是将输入的指令信号与系统的反馈信号进行比较,以获得输出与输入间的偏差信
2.控制器
控制器通常是计算机或PID控制电路,其主要任务是对比较元件输出的偏差信号进行变换处理,以控制执行元件按要求动作。
3.执行环节
执行环节的作用是按控制信号的要求,将输入的各种形式的能量转化成机械能,驱动被控对象工作。
机电一体化系统中的执行元件一般指各种电机或液压、气动伺服机构等。
4.被控对象
5.检测环节
检测环节是指能够对输出进行测量并转换成比较环节所需要的量纲的装置,一般包括传感器和转换电路。
伺服系统工作原理伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标的任意变化而变化的自动控制系统,即伺服系统是具有反馈的闭环自动控制系统。
它由计算机数字控制系统、伺服驱动器、伺服电动机、速度和位置传感器等组成。
计算机数字控制系统用来存储零件加工程序,根据编码器反馈回来的信息进行各种插补运算和软件实时控制,向各坐标轴的伺服驱动系统发出各种控制命令。
伺服驱动器和伺服电动机接收到计算机数字控制系统的控制命令后,对功率进行放大、变换与调控等处理,能够快速平滑调。
伺服控制器的工作原理与原理图解析伺服控制器是一种广泛应用于工业自动化领域的控制设备,它主要用于控制和调节伺服电机的运动。
伺服电机是一种具有高精度和高性能的电动机,在各种自动化设备和机器人中得到广泛应用。
伺服控制器通过合理的控制算法将输入的电信号转化为电机的转动,从而实现对被控对象的精准控制。
伺服控制器的工作原理可以简单描述为输入信号经过处理模块、控制模块和功率放大模块后,输出到伺服电机,使其按照预定的位置、速度或力矩进行运动。
下面将就伺服控制器的主要组成部分进行详细解析。
1. 处理模块:处理模块是伺服控制器的输入端,它接收各种输入信号并进行处理。
常见的输入信号包括位置指令、速度指令和力矩指令等。
处理模块一般会对输入信号进行放大、滤波和数字转换等处理,以确保输入信号的稳定性和准确性。
2. 控制模块:控制模块是伺服控制器的核心部分,它通过运算和比较实现对伺服电机的精确控制。
控制模块通常包含一个反馈传感器和一个控制器。
反馈传感器用于实时监测电机的运动状态,并将监测到的信号反馈给控制器。
控制器根据反馈信号与输入信号之间的差异,计算出相应的控制量。
控制模块中常用的控制算法包括位置控制算法、速度控制算法和力矩控制算法等。
位置控制算法通过比较电机的位置反馈信号和位置指令信号的误差,控制电机的加速度和速度,使其按照指定的位置运动。
速度控制算法通过比较位置反馈和速度指令信号的差异,调节电机的输出功率,使其按照指定的速度进行运动。
力矩控制算法根据力矩指令和电机的负载特性,调节电机的输出力矩,使其产生所需的力矩。
3. 功率放大模块:功率放大模块是伺服控制器的输出端,它负责将控制模块产生的控制信号放大到足够驱动伺服电机所需的功率。
功率放大模块一般采用晶体管、MOS管或IGBT等元件,能够实现高速、高效的功率放大。
除了上述核心部件外,伺服控制器还常常包括供电模块、通讯模块和保护模块等辅助部件。
供电模块提供伺服控制器所需的电源电压和电流,通讯模块用于与外部设备进行数据交互,保护模块主要负责对伺服控制器和伺服电机进行过载、过热和短路等故障保护。
伺服的结构和原理伺服的结构是怎样的?一个最简易的伺服控制单元,就是一个伺服电机加伺服控制器,今天就来解析下伺服电机与伺服控制器。
右手螺旋法则(安培定则)——通电生磁安培定则,也叫右手螺旋定则,是表示电流和电流激发磁场的磁感线方向间关系的定则。
通电直导线中的安培定则:用右手握住通电直导线,让大拇指指向电流的方向,那么四指的指向就是磁感线的环绕方向;通电螺线管中的安培定则:用右手握住通电螺线管,使四指弯曲与电流方向一致,那么大拇指所指的那一端是通电螺线管的N极。
弗来明左手法则——磁生力确定载流导线在外磁场中受力方向的定则。
又称电动机定则。
左手平展,大拇指与其余4指垂直,手心冲着N级,4指为电流方向,大拇指为载流导线在外磁场中受力方向。
DC伺服马达结构伺服控制单元SERVO语源自拉丁语,原意为“奴隶”的意思,指经由闭环控制方式达到一个机械系统的位置,扭矩,速度或加速度的控制,是自动控制系统中的执行单元,是把上位控制器的电信号转换成电动机轴上的角位移或角速度输出。
1.控制器:动作指令信号的输出装置。
2.驱动器:接收控制指令,并驱动马达的装置。
3.伺服马达:驱动控制对象、并检出状态的装置。
伺服马达的种类伺服马达的种类,大致可分成以下三种:1.同步型:采用永磁式同步马达,停电时发电效应,因此刹车容易,但因制程材料上的问题,马达容量受限制。
(回转子:永久磁铁;固定子:线圈)2.感应型:感应形马达与泛用马达构造相似,构造坚固、高速时转矩表现良好,但马达较易发热,容量(7.5KW 以上)大多为此形式。
(回转子、固定子皆为线圈)3.直流型:直流伺服马达,有碳刷运转磨耗所产生粉尘的问题,于无尘要求的场所就不宜使用,以小容量为主。
(回转子:线圈;固定子:永久磁铁;整流子:磁刷)SM同步形伺服马达■特长优点:1.免维护。
2.耐环境性佳。
3.转矩特性佳,定转矩。
4.停电时可发电剎车。
5.尺寸小、重量轻。
6.高效率。
■缺点:1.AMP较DC形构造复杂。

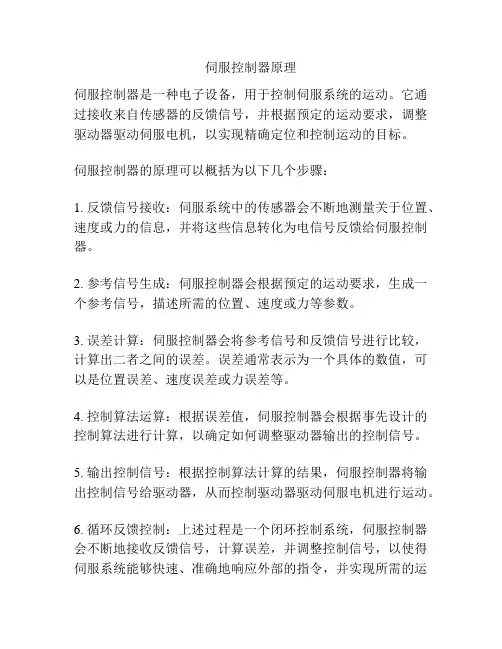

伺服控制器原理
伺服控制器是一种电子设备,用于控制伺服系统的运动。
它通过接收来自传感器的反馈信号,并根据预定的运动要求,调整驱动器驱动伺服电机,以实现精确定位和控制运动的目标。
伺服控制器的原理可以概括为以下几个步骤:
1. 反馈信号接收:伺服系统中的传感器会不断地测量关于位置、速度或力的信息,并将这些信息转化为电信号反馈给伺服控制器。
2. 参考信号生成:伺服控制器会根据预定的运动要求,生成一个参考信号,描述所需的位置、速度或力等参数。
3. 误差计算:伺服控制器会将参考信号和反馈信号进行比较,计算出二者之间的误差。
误差通常表示为一个具体的数值,可以是位置误差、速度误差或力误差等。
4. 控制算法运算:根据误差值,伺服控制器会根据事先设计的控制算法进行计算,以确定如何调整驱动器输出的控制信号。
5. 输出控制信号:根据控制算法计算的结果,伺服控制器将输出控制信号给驱动器,从而控制驱动器驱动伺服电机进行运动。
6. 循环反馈控制:上述过程是一个闭环控制系统,伺服控制器会不断地接收反馈信号,计算误差,并调整控制信号,以使得伺服系统能够快速、准确地响应外部的指令,并实现所需的运
动控制。
总的来说,伺服控制器的原理是基于反馈控制的基本原理,通过不断地比较预定的目标与实际测量值之间的差异,并根据控制算法进行调整,实现对伺服系统的精确控制。
1 2 3 4 P0R11302 P0R14502 P0D2701 1 P0R10902 P0U2102 A P0C9501 P0C9502 P0T201 P0U2101 2 1 T2 R113 R145 R87 R91 P0R13701 P0R11301 P0C9002 P0C9001 P0C9101 P0C9102 P0R14501 P0D3002 P0D2702 4P0U2104 AC 3P0U2103 V- R137P0C10202 P0C10201 P0R13702 P0R13002 3 P0D3001 P0R12001 P0C10302 P0C10301 P0R12002 P0D3202 P0C10702 P0C10701 C102 C103 u1620 C107 P0C10602P0C10601 P0R9502 P0D3201 P0T203 9 D30 R120 D32 2 P0T202 C90 220uFP0R10901 U21 GBU1010 AC V+ D27 R109 C95 P0R8701 P0R8702 C85 P0C8501P0C8502 P0R9102 A C91 P0R9101 D39 L3 P0L302 P0L301 P0D3901 P0D3902P0T209 D28 P0D2801 P0D2802 P0TP33 TP33 P0R13001 R95 D38 P0D3802 P0D3801 P0C9602 P0C9601 P0C9802 P0C9801 P0R10702 P0R9501 R130 P0R13402 4 P0T204 10 P0T2021 4 P0S203 3 P0S204 C106 C96 C98 R107 P0C8702 P0C8701 OUT 15VP0TP39 TP39 C87 P0R13401 P0TP41 TP41 5 S2 P0R10701 R134 1N4148 U32P0C10002 P0C10001 P0U3202 P0T205 P0R15102 P0TP38 TP38 1 2 P0S202 P0S201P0R13102 6 P0T206 P0R13502 P0R13101 R135 5 N0U3403 U34.3 P0R14002P0R13501 R139 P0R13901 P0R13902 P0Q1502 P0U3105 3 P0Q1503 P0R15002UC3842AD1 R140 P0C10402 P0C10401 D33 P0D3302 P0D3301 P0R14001 P0R15001 P0R13601 P0R13602 P0R14601 P0R17902 P0R17802 P0R17702 P0R17602 P0R14102 P0R14101 C104 P0R17901 P0R17801 P0R17701 P0R17601 P0R14602 R179 R178R177 R176 R175 R133 P0R13301 P0R13302 C U34 P0U3404 P0U3401 P0R17502R146 P0R17501 R141 P0R15201 R136 R150 P0R15202 GND Q15 1 P0Q1501 20N60 2 4 2 3 RT/CT P0U3102 VFB P0U3103 I SEN P0U3104 VCC P0U3107 7 C94 P0C9401 P0C9402 C108 P0C10801 P0C10802 P0R15101 R131 C99 U31 D29 P0D2902 P0D2901 3 R151 P0U3203 B P0C9901 P0C9902 OUT GND P0C10102 P0C10101 1P0U3201 IN 2 R106 P0R10602 P0R10601 C100 C101 B P0TP40 TP40 1 COMP P0U3108 8 V REFP0U3106 6 OUT P0U3101 R152 C P0U3403 P0U3402 P0Q903 Optoisolator1P0C10501P0C10502 3 C105 K Q9 VREF P0Q901 A D Title P0R14901 2 P0Q902P0R14902 1 R149 T21 of Power source.SchDoc Size A4 Date: File: 1 2 3 2021-5-24 Sheet of D:\Program Files\..\T21 of Power source.SchDoc By: Drawn 4 Number Revision D任务六伺服电机多点定位控制系统教学设计课程名称电力系统电气控制与PLC应用学习主题伺服电机多点定位控制授课专业电力系统自动化技术主讲教师赵慧娴学情分析伺服电机的多点定位控制是在单点定位的基础上增加上位机控制,上位机的可视化编程方法与触摸屏类似,所以这一任务的难度不大。
1、伺服三环框图2、C为控制器,A+B是驱动器,伺服电机为执行原件,编码器为检测反馈元件;3、A框到B框的蓝色信号线里,就是调节控制频率、电压的信号,速度环、电流环的调解器都是频率f电压U调节器;4、C框为控制器,相当PLC的作用,通过计数器知道伺服当前位置,并根据当期位置输出:启动、减速、匀速、减速、停车等指令;5、A+B就是驱动器,相当变频器,通过调节频率f电压U,控制伺服的速度、电流和启动停止!6、伺服电源线上的电流互感器表示电流检测原件,将检测结果回馈给电流环的输入端与给定电流比较,构成电流闭环;7、编码器检测的脉冲频率数的微分,就是检测脉冲的频率,这个频率就是电机的转速的大小,反馈到速度环的输入端与给定速度比较,构成速度环;8、编码器检测的脉冲数,表示电机的位移量,与给定指令脉冲数比较,确定判断伺服当前位置,相当于PLC 里一个由计数器构成的逻辑判断功能,他不是一个自动控制PI D闭环;1、运动控制的三环;2、变频器,即驱动器,有电流环和速度环;3、控制器,即PLC,由计数器构成的位置环,该环不是PI D闭环!4、所谓速度环、电流环就是伺服电机调速电路的速度环、电流环,速度环控制期间,电机为硬特性;电流环控制期间电机呈软铁性!5、所有伺服,伺服电机的控制就是一个“电机调速电路”,可以是交流电机的变频调速电路,也可以是直流电机的调速电路;6、那么电机的启动、加速、匀速、减速、停车指令,由位置环产生,或者说由PL C构成的控制器产生;1、这个图中,是说伺服指令脉冲数(位置)、指令脉冲频率(速度)给定的方式;2、举例说电子凸轮给定方式、位置给定方式等;3、所有伺服,不管他是什么型号,什么厂家、国家,伺服的速度环、电流环都在伺服电机的调速电路上!4、如果是交流电机,肯定是在变频调速电路上!如果是直流电机肯定在直流调压调速电路上!1、上边这个三环框图中,A+B就是变频调速度驱动器,有速度环、电流环构成;2、对比上边的三环图,可以看出变频器就是伺服电机的速度环、电流环,他们的结构框图实质是一样的!3、或者说A+B就是变频器的闭环框图:引用 my39366 的回复内容:……根据指令位置(速度?),结合位置环增益,给出速度,再根据速度环增益,给出需要的电流,最终位置、速度都反应在电流的大小上。

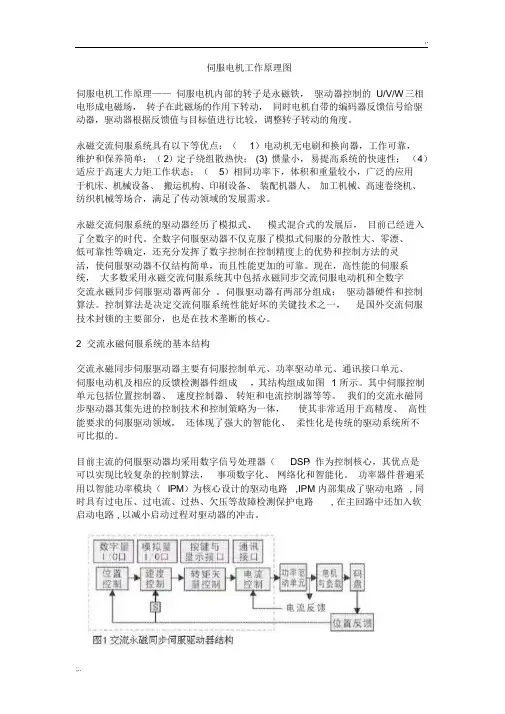

伺服电机工作原理图伺服电机工作原理——伺服电机内部的转子是永磁铁,驱动器控制的U/V/W 三相电形成电磁场,转子在此磁场的作用下转动,同时电机自带的编码器反馈信号给驱动器,驱动器根据反馈值与目标值进行比较,调整转子转动的角度。
永磁交流伺服系统具有以下等优点:(1)电动机无电刷和换向器,工作可靠,维护和保养简单;(2)定子绕组散热快;(3) 惯量小,易提高系统的快速性;(4)适应于高速大力矩工作状态;(5)相同功率下,体积和重量较小,广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合,满足了传动领域的发展需求。
永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后,目前已经进入了全数字的时代。
全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定,还充分发挥了数字控制在控制精度上的优势和控制方法的灵活,使伺服驱动器不仅结构简单,而且性能更加的可靠。
现在,高性能的伺服系统,大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。
伺服驱动器有两部分组成:驱动器硬件和控制算法。
控制算法是决定交流伺服系统性能好坏的关键技术之一,是国外交流伺服技术封锁的主要部分,也是在技术垄断的核心。
2 交流永磁伺服系统的基本结构交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成,其结构组成如图 1 所示。
其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。
我们的交流永磁同步驱动器其集先进的控制技术和控制策略为一体,使其非常适用于高精度、高性能要求的伺服驱动领域,还体现了强大的智能化、柔性化是传统的驱动系统所不可比拟的。
目前主流的伺服驱动器均采用数字信号处理器(DSP)作为控制核心,其优点是可以实现比较复杂的控制算法,事项数字化、网络化和智能化。
功率器件普遍采用以智能功率模块(IPM)为核心设计的驱动电路,IPM 内部集成了驱动电路, 同时具有过电压、过电流、过热、欠压等故障检测保护电路, 在主回路中还加入软启动电路, 以减小启动过程对驱动器的冲击。
伺服电机接线原理图
以下是伺服电机接线原理图,没有标题且文中没有相同的文字:
伺服电机的接线原理图如下:
1. 从电源接线柱引出两根电源线,一根连接到电机的正极,另一根连接到电机的负极。
2. 从控制器接线柱引出信号线,连接到电机的控制端。
3. 控制器从外部接收到控制信号后,会通过信号线将信号传输到电机的控制端,从而控制电机的转动。
4. 控制器还会监测电机的转动状态,并根据需要调整输出的控制信号,以实现精准的控制。
请注意,接线图只是示意图,实际接线时应根据具体的电机和控制器型号进行接线,遵循其规定的接线方式。
