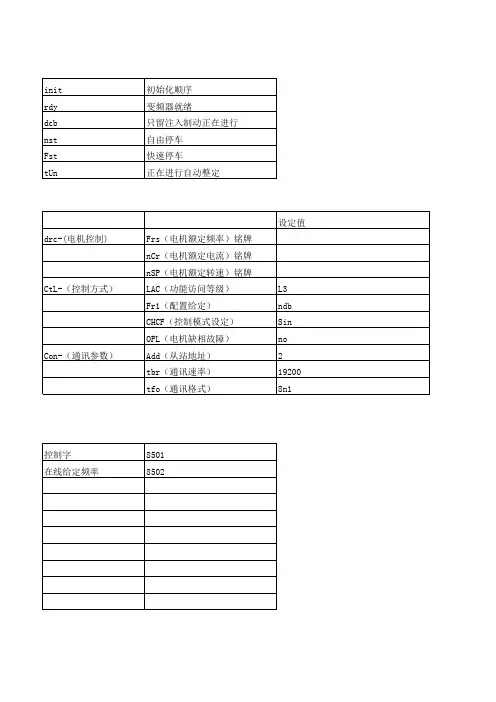

施耐德变频器ATV312变频器参数表

精心整理ATV312施耐德变频器参数设置MODE--模式切换 ESC---退出键盘中间---进入/确认 RUN---运行STOPRESET-停止/复位注：全新变频器默认运程模式（左边 3个灯循环闪烁，此模式不可设参数） 按MOD 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按 ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置） drC---nCr （电机额定电流） bFr （电机标准频率） nSP （电机额定转速） UnS （电机额定电压）2、SEt---ltH 电机热电流（按电机额定电流1.2倍设置） HSP 上限频率（默认50HZ,电机是60HZ 的要设置60HZ ）一、面板操作 1、 CtL---LAC---L3（ 按键盘中间2秒确定） CHCF--SEPCdI---LOC （本地） FrI---AIUIrOt--dFr 电机正转（drs ，电机反正） 2、 rEF---AIUI 运行频率（100对应HSP 设置频率,50/60HZ ）进到该参数里面，再旋转键盘可调频率。

二、 端子控制1、 CtL---LAC---L3（ 按键盘中间2秒确定） CHCF--SEP CdI---tEr （端子控制）FrI---AIUI2、 rEF---AIUI 运行频率（100对应HSP 设置频率,50/60HZ ）三、 压力传感器控制4-20mA （AI3端子控制） 1、CtL---LAC---L3（ 按键盘中间2秒确定） CHCF--SE CdI---tEr （端子控制）FrI---AI3（给定通道）七、监控SUP —rFr 输出频率 LCr 电机电流 ULn 电机电压OPr 电机功率 八、故障代码OCF-MSOHF-变频器过热 OLF …电机过载 OPF …电机玦相SOF —电机超速 筑F-电机短路（相』地〉 O5F —电源过压 PHF—电源玦相 USF —线路电源灵压电机缺相屏FLt —OPL —no 九、在端子控制且设蚤好对应裁数的前提下， 不修改蚩数讣变频器运行方法（只作调试用兀 用一条线短接变频器上的端子：正转一矩接23端子与U1端子 反转一短接2蛀端子与LI2鯛子2、I-O----CrL3 控制最小值9.2 （计算公式：16-40x 压力+4， CrH3控制最大值 11.2 （9.2-11.2 对应 13-18MPa 稳定在 15，16MPRAOIt--4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）精心整理3、FLt ——rsf---LI5 故障复位点五、 变频器运行信号输出设置（默认输出端子R2A.R2C ） 1 ■ 1_0_ —*「2 rUri六、 R 专京补偿设蚤（系统默认20%）SEt^uFr-（根据需求设置，每次増加波）40是传感器量程）精心整理四、恢复出厂设置DrC---FCS---lnl （按键盘中间2秒，切换到no）精心整理。

A T V施耐德变频器参数设置简易集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）。

ATV312变频器安装及编程手册施耐德电气善用其效尽享其能全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。

致力于为客户提供安全、可靠、高效的能源，施耐德电气2009 年的销售额为158 亿欧元，拥有超过100000 名员工。

施耐德电气助您——善用其效，尽享其能！施耐德电气在中国1987 年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。

90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。

施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。

目前，施耐德电气在中国共建立了77个办事处，26家工厂，6个物流中心，1个研修学院，3个研发中心，1 个实验室，500 家分销商和遍布全国的销售网络。

施耐德电气中国目前员工数近22000 人。

通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。

施耐德电气能效管理平台凭借其对五大市场的的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。

今年，施耐德电气首次集成其在建筑楼宇、IT、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的能效管理平台，为企业客户节省高达30％的投资成本和运营成本。

重要信息注意在安装、操作或维护本设备之前，请仔细阅读这些说明，并熟悉本设备。

A T V312施耐德变频器参数设置MODE--- 模式切换ESC---退出键盘中间---进入/确认RUN--- 运行STOPRESET---停止 /复位注：全新变频器默认运程模式（左边 3 个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH 电机热电流 (按电机额定电流 1.2 倍设置 )HSP 上限频率 (默认 50HZ,电机是 60HZ 的要设置 60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL---LAC---L3( 按键盘中间 2 秒确定 )CHCF--SEP CdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（ drs，电机反正）2、rEF---AIUI 运行频率 (100 对应 HSP 设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3( 按键盘中间 2 秒确定 )CHCF--SEP CdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率 (100 对应 HSP 设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3( 按键盘中间 2 秒确定 )CHCF--SE CdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O----CrL3 控制最小值 9.2（计算公式： 16÷40x 压力 +4， 40 是传感器量程 )CrH3 控制最大值 11.2（9.2-11.2 对应 13-18MPa，稳定在 15，16MPa）AOIt--4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC---FCS---InI （按键盘中间 2 秒，切换到 no)。

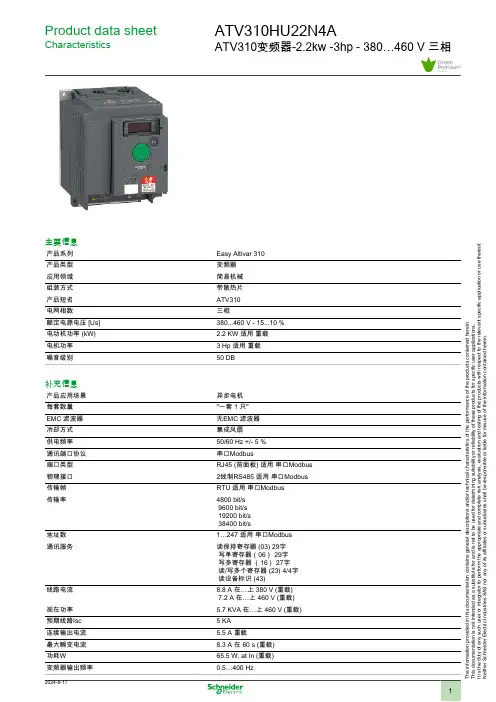

Product data sheetCharacteristicsATV310HU22N4AATV310变频器-2.2kw -3hp - 380…460 V 三相主要信息产品系列Easy Altivar 310产品类型变频器应用领域简易机械组装方式带散热片产品短名ATV310电网相数三相额定电源电压 [Us]380...460 V - 15...10 %电动机功率 (kW)2.2 KW 适用 重载电机功率3 Hp 适用 重载噪音级别50 DB 补充信息产品应用场景异步电机每套数量"一套 1 只"EMC 滤波器无EMC 滤波器冷却方式集成风扇供电频率50/60 Hz +/- 5 %通讯端口协议串口Modbus 端口类型RJ45 (前面板) 适用 串口Modbus物理接口2线制RS485 适用 串口Modbus 传输帧RTU 适用 串口Modbus 传输率4800 bit/s 9600 bit/s 19200 bit/s 38400 bit/s地址数1…247 适用 串口Modbus通讯服务读保持寄存器 (03) 29字 写单寄存器（06） 29字 写多寄存器 （16） 27字 读/写多个寄存器 (23) 4/4字 读设备标识 (43)线路电流8.8 A 在…上 380 V (重载) 7.2 A 在…上 460 V (重载)视在功率5.7 KVA 在…上 460 V (重载)预期线路Isc5 KA连续输出电流5.5 A 重载最大瞬变电流8.3 A 在 60 s (重载)功耗W65.5 W, at In (重载)变频器输出频率0.5…400 HzT h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .额定开关频率 4 kHz开关频率 2...12 kHz 可调速度范围1 (20)瞬时过转矩170…200 % 额定电机转矩取决于驱动器的额定值和电机类型制动力矩高达150%的额定电动机的扭矩 带有高惯量制动电阻器达到70%的电机转矩 不带制动电阻器异步电机控制配置文件节能比无传感器的通量矢量控制二次电压/频率比电机滑差补偿可调出厂预置输出电压380...460 V 三相电气连接端子, 夹紧力: 1.5...2.5 mm² (L1, L2, L3, PA/+, PB, U, V, W)紧固力矩0.8…1 N.M隔离电源与控制之间的电路电源内部电源 用于参考电位计: 5 V (4.75…5.25 V)直流, <10 mA 和 过载和短路保护内部电源 用于逻辑输入: 24 V (20.4…28.8 V)直流, <100 mA 和 过载和短路保护模拟量输入数量1模拟量输入类型可配置电流 AI1 0...20 mA 250 Ω可配置的电压 AI1 0...10 V 30 kOhm可配置的电压 AI1 0...5 V 30 kOhm离散量输入数量4数字量输入类型可编程 LI1...LI4 24 V 18...30 V离散量输入逻辑负逻辑 (漏), > 16 V (状态 0), < 10 V (状态 1), 输入阻抗 3.5 kOhm正逻辑(源), 0...< 5 V (状态 0), > 11 V (状态 1)采样期间10 Ms 适用 模拟量输入20 Ms, 公差 +/- 1 ms 适用 逻辑输入线性度误差‘+/- 0.3 % 最大值 适用 模拟量输入模拟量输出数量1模拟量输出 型号AO1 软件-可配置电压: 0...10 V, 阻抗: 470 Ω, 分辨率 8 位AO1 软件-可配置电流: 0...20 mA, 阻抗: 800 Ω, 分辨率 8 位离散量输出数量2输出型式逻辑输出 LO+, LO-继电器输出保护 R1A, R1B, R1C 1 C/O最小开关电流 [Imin]5 MA 在…上 24 V 直流 适用 逻辑继电器最大开关电流2 A 在…上 250 V AC 在…上 感性负载 量 cos phi = 0.4 L/R = 7 ms 适用 逻辑继电器2 A 在…上 30 V 直流 在…上 感性负载 量 cos phi = 0.4 L/R = 7 ms 适用 逻辑继电器3 A 在…上 250 V AC 在…上 阻性（负载） 量 cos phi = 1 L/R = 0 ms 适用 逻辑继电器4 A 在…上 30 V 直流 在…上 阻性（负载） 量 cos phi = 1 L/R = 0 ms 适用 逻辑继电器加速和减速倾斜U线性范围为0 - 999.9SS制动至停止采用直流注入, <30 s保护类型线路电源过压总线供电欠压输出相线和接地之间的过流过热保护电机各相线之间短路防止三相输入相损失电机热保护通过驱动连续计算I²T频率分辨率模拟量输入: A/D 转换器, 10 位显示单元: 0.1 Hz时间常量20 Ms +/- 1 ms 用于型号更改操作位置垂直方向 +/- 10°高度143 Mm宽度105 Mm深度151 Mm净重 1.1 Kg环境电磁兼容性抗快速瞬变 - test level: 级别 4 conforming to IEC 61000-4-4静电放电抗干扰 - test level: 级别 3 conforming to IEC 61000-4-2免于传导干扰 - test level: 级别 3 conforming to IEC 61000-4-6射频电磁场辐射抗扰度试验 - test level: 级别 3 conforming to IEC 61000-4-3电压下降与断路抑制测试 conforming to IEC 61000-4-11浪涌放电抗干扰 - test level: 级别 3 conforming to IEC 61000-4-5符合标准IEC 61800-3IEC 61800-5-1IP 保护等级IP20 上部不带盲板IP41 上边距污染等级 2 符合 IEC 61800-5-1环境特征尘土污染抵抗 等级3C2 符合 IEC 60721-3-3化学污染抵抗 等级3C3 符合 IEC 60721-3-3抗冲击15 gn 适用 11 ms 符合 IEC 60068-2-27相对湿度5…95 % 无凝结 符合 IEC 60068-2-35…95 % 无滴水 符合 IEC 60068-2-3贮存环境温度-25…70 °C环境温度-10…55 °C 无降容55…60 °C 取下变频器顶部的保护盖 电流降额 2.2 %/ °C工作海拔<= 1000 m 无降容包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height16.208 CmPackage 1 Width17.58 CmPackage 1 Length19.23 CmPackage 1 Weight 1.351 KgUnit Type of Package 2S04Number of Units in Package 26Package 2 Height30.0 CmPackage 2 Width40.0 CmPackage 2 Length60.0 CmPackage 2 Weight9.341 Kg可持续性产品类型Green Premium 产品REACh法规REACh 声明欧盟ROHS指令主动合规性（超出欧盟 RoHS 法定范围的产品）无汞是中国 ROHS 管理办法中国 ROHS 声明RoHS 豁免信息是环境披露产品环境文件流通资料产品使用寿命终期信息WEEE该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。

A T V施耐德变频器参数设置简易集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）。

ATV312施耐德变频器参数设置MODE ---模式切换ESC ---退出键盘中间---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）UnS （电机额定电压）2、SEt---ItH 电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（drs ，电机反正）2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA (AI3 端子控制)1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O- --- CrL3 控制最小值9.2 （计算公式：16÷40x压力+4 ，40是传感器量程)CrH3 控制最大值11.2 （9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt-- 4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置。

ATV施耐德变频器参数设置ATV312施耐德变频器参数设置MODE ---模式切换ESC ---退出键盘中间---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）UnS （电机额定电压）2、SEt---ItH 电机热电流(按电机额定电流倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（drs ，电机反正）2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA (AI3 端子控制)1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O- --- CrL3 控制最小值（计算公式：16÷40x压力+4 ，40是传感器量程)CrH3 控制最大值（对应13-18MPa，稳定在15，16MPa）AOIt-- 4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC --- FCS ---InI （按键盘中间2秒，切换到no)。

A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC---FCS---InI（按键盘中间2秒，切换到no)。

ATV312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程) CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）精心整理四、恢复出厂设置DrC---FCS---InI（按键盘中间2秒，切换到no)精心整理。

施耐德ATV312canopen变频器调试参数
1．变频器上电后显示rdy,按ENT进入菜单，共有
等子菜单，可向右选转ENT键来选择
2．进入后，向右旋转ENT键寻找以下参数：
3．进入后，向右旋转ENT键寻找ACC，DEC子菜单设置参数
4．进入后，向右旋转ENT键寻找以下参数：
自动调节tUn YES
压频比控制选no 执行自动调节时，电机最好保持冷态。

完成后该参数显示done
选择的U/F电机1UFt电机控制方式，L(恒定转矩V/F)
n(SVC矢量控制)
5．进入后，向右旋转ENT键寻找以下参数：
名称/说明推荐设置说明
给定1 通道Fr1nEt通过网络控制需按2s生效
6．进入后，向右旋转ENT键寻找以下参数：
名称/说明推荐设置说明
CANopen 地址AdCO根据需求设置
CANopen 比特率bdCO
7．进入后，向右旋转 ENT键寻找以下参数：
名称/说明推荐设置说明
上一个发生的故障LFt可以查看发生过的故障
输入状态LIS可以监控查看外部信号是否正常
8．如果要恢复出厂设置，可进入后，向右旋转ENT键寻找以下参数：
名称/说明推荐设置说明
宏配置CFG Std 出厂设置，长按2S才能修改
恢复配置FCS Inl 恢复参数为Std宏（出厂参数），
长按2S有效
如须修改其他参数，请查阅ATV312编程手册，4008101315或咨询施耐德技术人员。

ATV施耐德变频器参数设置简易ATV312施耐德变频器参数设置MODE ---模式切换ESC ---退出键盘中间 ---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）UnS （电机额定电压）2、SEt---ItH 电机热电流 (按电机额定电流1.2倍设置)HSP 上限频率 (默认50HZ,电机是60HZ 的要设置60HZ) 3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（drs ，电机反正）2、rEF---AIUI 运行频率 (100对应HSP 设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---tEr （端子控制）FrI---AIUI 2、rEF---AIUI 运行频率(100对应HSP 设置频率,50/60HZ)三、压力传感器控制4-20mA (AI3 端子控制)1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O- --- CrL3 控制最小值9.2 （计算公式：16÷40x 压力+4 ，40是传感器量程) CrH3 控制最大值 11.2 （9.2-11.2对应 13-18MPa ，稳定在15，16MPa ） AOIt-- 4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC --- FCS ---InI （按键盘中间2秒，切换到no)。

Product data sheetCharacteristicsATV312HU40N4变频器 ATV312 - 4kW - 9.2kVA - 150 W -380..500 V - 三相供电产品状态停止销售 :i 停止销售主要信息产品系列Altivar 312产品类型变频器产品应用场景异步电机应用领域简易机械组装方式带散热片组件名称ATV312电动机功率 (kW)4 KW 电机功率5 Hp额定电源电压 [Us]380...500 V - 15...10 %供电频率50...60 Hz - 5...5 %电网相数 3 相线路电流13.9 A 在…上 380 V, Isc = 5 kA 10.6 A 在…上 500 V EMC 滤波器集成的视在功率9.2 KVA 最大瞬变电流14.3 A 适用 60 s 功耗W 150 W 额定负载电流速度范围1 (50)异步电机控制配置文件无传感器的通量矢量控制 采用 PWM 型电机控制信号出厂设置：恒定转矩电气连接Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 端子 2.5 mm² AWG 14 L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- 端子 5 mm² AWG 10电源内部电源 用于逻辑输入: 19...30 V 在…上 <100 mA, 保护类型: 过载和短路保护内部电源 用于参考电位计 (2.2 至 10 kOhm): 10...10.8 V 在…上 <10 mA, 保护类型: 过载和短路通讯端口协议串口Modbus CANopenIP 保护等级IP20 在上方部件 不带盖板 IP21 在连接端子处 IP31 在上方部件 IP41 在上方部件选项卡通信卡 适用 CANopen 菊花链 通信卡 适用 DeviceNet 通信卡 适用 Fipio通信卡 适用 以太网Modbus 通信卡 适用 Profibus DPT h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .补充信息电源电压范围323…550 V预期线路Isc5 KA连续输出电流9.5 A 在…上 4 kHz输出频率0…500 Hz额定开关频率 4 kHz开关频率 2...16 kHz 可调瞬时过转矩170…200 % 标称电机转矩制动力矩150 % 在 60 s 带有制动电阻器100 % 带有连续制动电阻器150 % 不带制动电阻器调节回路频率 PI 调节器电机滑差补偿可抑制自动 无论负载情况可调输出电压<= 电源电压紧固扭矩Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6: 0.6 N.mL1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 1.2 N.m隔离电源与控制之间的电路模拟量输入数量3模拟量输入类型AI1 可配置的电压 0...10 V, 输入电压 30 V 最大, 阻抗: 30000 ΩAI2 可配置的电压 +/- 10 V, 输入电压 30 V 最大, 阻抗: 30000 ΩAI3 可配置电流 0...20 mA, 阻抗: 250 Ω采样期间AI1, AI2, AI3: 8 ms 模拟LI1...LI6: 4 ms 离散响应时间AOV, AOC 8 ms 适用 模拟R1A, R1B, R1C, R2A, R2B 8 ms 适用 离散量线性度误差+/- 0.2 % 适用 输出模拟量输出数量1模拟量输出 型号AOC 可配置电流: 0...20 mA, 阻抗: 800 Ω, 分辨率: 8 位AOV 可配置的电压: 0...10 V, 阻抗: 470 Ω, 分辨率: 8 位离散量输入逻辑逻辑输入 未接线 (LI1...LI4), < 13 V (状态 1)负逻辑 (源) (LI1...LI6), > 19 V (状态 0)正逻辑(源) (LI1...LI6), < 5 V (状态 0), > 11 V (状态 1)离散量输出数量2输出型式可配置的继电器逻辑: (R1A, R1B, R1C) 1NO + 1NC - 100000 次可配置的继电器逻辑: (R2A, R2B) NC - 100000 次最小开关电流 [Imin]R1-R2 10 mA 在…上 5 V 直流最大开关电流R1-R2: 2 A 在…上 250 V AC 感性负载 量, cos phi = 0.4 L/R = 7 msR1-R2: 2 A 在…上 30 V 直流 感性负载 量, cos phi = 0.4 L/R = 7 msR1-R2: 5 A 在…上 250 V AC 阻性（负载） 量, cos phi = 1 L/R = 0 msR1-R2: 5 A 在…上 30 V 直流 阻性（负载） 量, cos phi = 1 L/R = 0 ms 离散量输入数量6数字量输入类型(LI1...LI6) 可编程 在…上 24 V, 0…100 mA 适用 PLC, 阻抗: 3500 Ω加速和减速倾斜S, U 或自定义从 0.1 至 999.9 s 独立线性可调制动至停止采用直流注入保护类型输入断相: 驱动总线供电过压和欠压安全回路: 驱动总线供电失相安全功能，用于三相供电: 驱动电机断相: 驱动输出相线和接地之间的过流(仅通电时): 驱动过热保护: 驱动电机各相线之间短路: 驱动热保护: 马达绝缘电阻>= 500 mΩ 1 分钟 500 V 直流本地信号指示 1 个LED (红色) for 设备电压:四个7节显示器 for CANopen 总线状态:时间常量5 Ms 用于型号更改频率分辨率模拟量输入: 0.1...100 Hz显示单元: 0.1 Hz端口类型 1 RJ45 适用 Modbus/CANopen物理接口RS485多点串行链接传输帧RTU传输率10, 20, 50, 125, 250, 500 kbps 或 1 Mbps 适用 CANopen4800, 9600 或 19200 bps 适用 串口Modbus地址数1…127 适用 CANopen1…247 适用 串口Modbus变频器数量127 适用 CANopen31 适用 串口Modbus标识CE操作位置垂直方向 +/- 10°外部尺寸215 x 185 x 158 mm184 x 140 x 150 mm402 x 239 x 192 mm高度184 Mm宽度142 Mm深度152 Mm净重 3.1 Kg环境绝缘性能2410 V DC 接地和电源接线端之间3400 V AC 控制和电源接线端之间电磁兼容性 1.2/50和8/20 µs复合波（测试） 级别 3 符合 IEC 61000-4-5抗快速瞬变 级别 4 符合 IEC 61000-4-4静电放电抗干扰 级别 3 符合 IEC 61000-4-2射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3符合标准IEC 61800-3IEC 61800-5-1产品认证CSA[RETURN]C-Tick[RETURN]DNV[RETURN]NOM[RETURN]GOST[RETURN]UL 污染等级2保护处理TC抗振动 1 gn (f= 13…150 Hz) 符合 EN/IEC 60068-2-61.5 mm (f= 3…13 Hz) 符合 EN/IEC 60068-2-6抗冲击15 gn 适用 11 ms 符合 EN/IEC 60068-2-27相对湿度5…95 % 无凝结 符合 IEC 60068-2-35…95 % 无滴水 符合 IEC 60068-2-3贮存环境温度-25…70 °C环境温度-10…50 °C 无降容 (保护盖位于变频器上方)-10…60 °C 有 (变频器顶部没有保护盖)工作海拔<= 1000 m 无降容1000...3000 m 电流降额 1%/100m包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height20.791 CmPackage 1 Width21.71 CmPackage 1 Length21.828 CmPackage 1 Weight 3.151 KgUnit Type of Package 2S06Number of Units in Package 212Package 2 Height73.5 CmPackage 2 Width60.0 CmPackage 2 Length80.0 CmPackage 2 Weight47.0 Kg可持续性产品类型Green Premium 产品欧盟ROHS指令主动合规性（超出欧盟 RoHS 法定范围的产品）欧盟ROHS声明Mercury free是中国 ROHS 管理办法中国 ROHS 声明RoHS exemption information是流通资料产品使用寿命终期信息WEEE该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。

ATV312施耐德变频器参数设置时间：2021.02.07 命题人：欧阳物MODE ---模式切换ESC ---退出键盘中间---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）UnS （电机额定电压）2、SEt---ItH 电机热电流 (按电机额定电流1.2倍设置) HSP上限频率 (默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（drs ，电机反正）2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率 (100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA (AI3 端子控制)1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O- --- CrL3 控制最小值9.2 （计算公式：16÷40x压力+4 ，40是传感器量程)CrH3 控制最大值 11.2 （9.2-11.2对应 13-18MPa，稳定在15，16MPa）AOIt-- 4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC --- FCS ---InI （按键盘中间2秒，切换到no)。

ATV312施耐德变频器参数设置令狐文艳MODE ---模式切换ESC ---退出键盘中间---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）UnS （电机额定电压）2、SEt---ItH 电机热电流 (按电机额定电流1.2倍设置)HSP上限频率 (默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（drs ，电机反正）2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率 (100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA (AI3 端子控制)1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O- --- CrL3 控制最小值9.2 （计算公式：16÷40x压力+4 ，40是传感器量程)CrH3 控制最大值11.2 （9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt-- 4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC --- FCS ---InI （按键盘中间2秒，切换到no)。
