施耐德lxm32ad30n4参数设置说明书

Confidential – Internal use onlyOEM 市场部 运动与驱动产品管理部 发送至:A U TB U : I N F O R M A T I O N N O T ENo : 20151001 Date: 2015-05-11Author : 侍钧 / OEM Marketing Product EngineerConfidential – Internal use only★主题 LXM32M 识别第三方电机Hiperface 编码器的配置及说明★内容1. LXM32M 大功率驱动器及附件型号说明2. PHASE 电机的配置及说明3. 登奇电机的配置及说明★背景信息LXM32M 大功率驱动在加线路电抗器和EMC 滤波器的情况下，功率最大可以达到22KW 。

针对大功率设备的工艺要求，我们可以配合第三方电机电机，实现22KW 以内解决方案。

★内容提要介绍了LXM32M 识别带Hiperface 编码器第三方电机的应用步骤以及相关参数配置、故障说明。

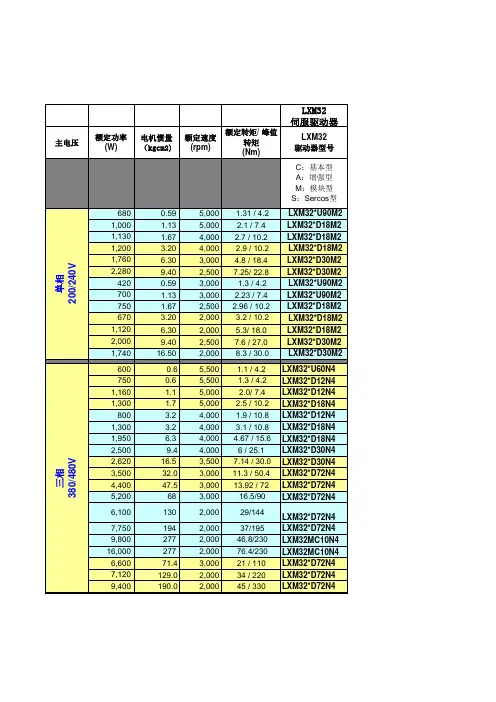

Confidential – Internal use only1．LXM32M 及附件型号 说明驱动型号:LXM32MD85N4 LXM32MC10N4附件型号：进线电抗器：VW3A4554（LXM32MD85N4）VW3A4555（LXM32MC10N4 ） EMC 滤波器：VW3A4424可匹配的电机型号:BMH190 xxx / BMH205 xxx驱动器基本参数：加进线电抗器和EMC 滤波器情况下，功率最大可达22kW ；不加进线电抗器情况下，功率最大可达11kW可与BMH190 和BMH205 电机相连，最大功率为9kW 。

若功率要求大于9kW ，则需带第三方电机(如 PHASE 电机)所需附件: 进线电抗器（VW3A4554/ VW3A4555），制动电阻(根据实际应用)，EMC 滤波器 （VW3A4424）在9KW 以上，最大到22KW 的应用，我们可以选择选择第三方电机来满足客户的工艺要求，提供我们的解决方案。

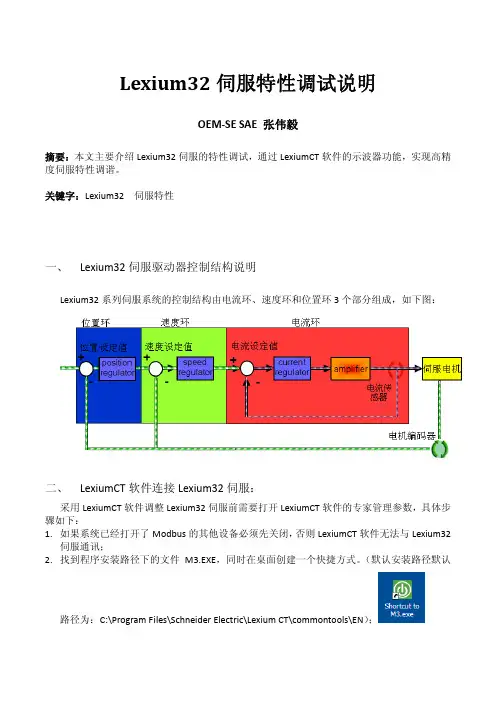

Lexium32伺服特性调试说明OEM‐SE SAE 张伟毅摘要：本文主要介绍Lexium32伺服的特性调试，通过LexiumCT软件的示波器功能，实现高精度伺服特性调谐。

关键字：Lexium32 伺服特性一、 Lexium32伺服驱动器控制结构说明Lexium32系列伺服系统的控制结构由电流环、速度环和位置环3个部分组成，如下图：二、 LexiumCT软件连接Lexium32伺服：采用LexiumCT软件调整Lexium32伺服前需要打开LexiumCT软件的专家管理参数，具体步骤如下：1.如果系统已经打开了Modbus的其他设备必须先关闭，否则LexiumCT软件无法与Lexium32伺服通讯；2.找到程序安装路径下的文件M3.EXE，同时在桌面创建一个快捷方式。

（默认安装路径默认路径为：C:\Program Files\Schneider Electric\Lexium CT\commontools\EN）；3.右键点击该快捷方式并选择”属性”；4.在文件目标最后加上“/EXPERT=696969”，如下图：然后点“确定”保存；5.点击该快捷方式打开LexiumCT软件，点击Modbus标签，当弹出Modbus通讯对话框时，点击“OK”，如果连线正常，则LexiumCT软件能够正确连接Lexium32伺服驱动器；6.正确连接初始化如下图：三、 Lexium32伺服特性调整步骤介绍：调整前的准备工作：1.进入“Parameter‐Reset to Factory Setting”将伺服参数恢复出厂值；2.当伺服驱动器恢复完毕后重新连接伺服驱动器；3.进入“IO Functions‐Digital Inputs”，将伺服驱动器的DI信号均设为“Free Available”，保存参数后选择“Connection‐Restart Driver”，记得在复位驱动器之前将参数写入EEPROM里；4.点击“Exclusive access‐On”，当弹出对话框时，按住Alt+F，则LexiumCT伺服允许控制Lexium32驱动器；速度环特性调整：1.进入“Motor Control‐Controller Parameter Set 1”调整以下参数：CTRL_TNn=327.67(最大值) CTRL_TAUnref=0(最小值) CTRL_TAUiref=0(最小值)2.点击Record/Tunning，进入示波器界面；3.选择需要监控的参数信号并设定采样参数：4.点击示波器的绿色“Start”按钮，则伺服驱动器自动发出一个方波信号，并将伺服的参数上载上来；5.增大“CTRL1‐KPn”，直到系统出现振荡；6.慢慢增大“CTRL1‐KPn”，直至系统出现连续振荡；7.设定如下参数：CTRL1_KPn = 0.35*KPn=0.0126CTRL1_TNn = 0.94*T=0.94*1.4=1.32(T取10个周期的波峰时间后除以10得到，该值只能取小数点后2位，如果多输入则LexiumCT软件无法保存该值)CTRL1_TAUnref = TNn=1.32重新采样如图：可以在之前的基础上微调CTRL1_TAUnref，让曲线更平滑些。

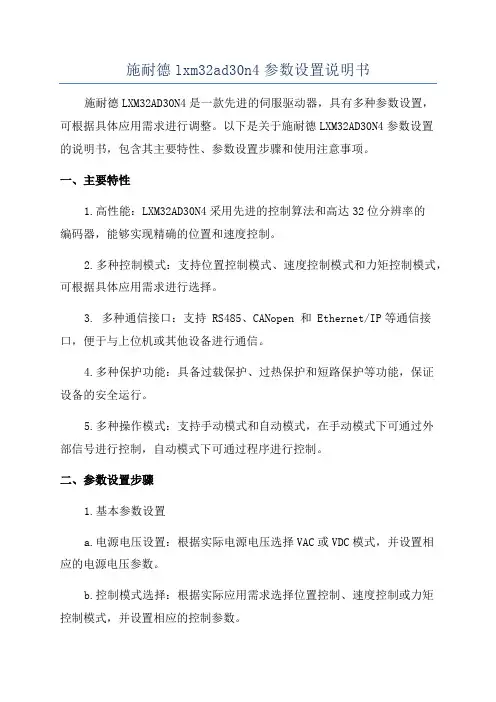

施耐德lxm32ad30n4参数设置说明书施耐德LXM32AD30N4是一款先进的伺服驱动器，具有多种参数设置，可根据具体应用需求进行调整。

以下是关于施耐德LXM32AD30N4参数设置的说明书，包含其主要特性、参数设置步骤和使用注意事项。

一、主要特性1.高性能：LXM32AD30N4采用先进的控制算法和高达32位分辨率的编码器，能够实现精确的位置和速度控制。

2.多种控制模式：支持位置控制模式、速度控制模式和力矩控制模式，可根据具体应用需求进行选择。

3. 多种通信接口：支持 RS485、CANopen 和 Ethernet/IP等通信接口，便于与上位机或其他设备进行通信。

4.多种保护功能：具备过载保护、过热保护和短路保护等功能，保证设备的安全运行。

5.多种操作模式：支持手动模式和自动模式，在手动模式下可通过外部信号进行控制，自动模式下可通过程序进行控制。

二、参数设置步骤1.基本参数设置a.电源电压设置：根据实际电源电压选择VAC或VDC模式，并设置相应的电源电压参数。

b.控制模式选择：根据实际应用需求选择位置控制、速度控制或力矩控制模式，并设置相应的控制参数。

c.通信设置：根据通信接口选择相应的通信协议，并进行相关的通信参数设置。

2.运动参数设置a.位置控制参数：设置位置选项，包括目标位置、速度和加速度等参数。

b.速度控制参数：设置速度选项，包括目标速度和加速度等参数。

c.力矩控制参数：设置力矩选项，包括目标力矩和加速度等参数。

d.硬件限位设置：设置硬件限位开关的触发点和动作方式。

3.高级参数设置a.运动曲线设置：设置运动曲线的加减速时间和曲线类型等参数。

b.反馈滤波设置：设置反馈信号滤波器的截止频率和增益等参数。

c.功能设置：设置伺服驱动器的运行模式、报警方式和通信参数等选项。

4.系统参数设置a.电机参数设置：设置电机的额定电流、电压和转矩等参数。

b.反馈参数设置：设置编码器的分辨率和计数方向等参数。

1施耐德低压柜操作程序一、（WATSN ）电源进线柜操作程序： 1、控制器面板功能：1.1、开关状态指示灯： N(R)电源指示（黄）：常亮-常（备）用电源正常；闪亮-常（备）用电源故障（断相/过压/欠压）。

N （R ）闭合指示（绿）：灯亮-常（备）用电源闭合。

N （R ）脱扣指示：灯亮-常（备）用电源脱扣。

1.2.、数码管显示：V （V ）灯亮：自动循环显示常用电源（Un 亮）和备用电源（Ur 亮）电压；T(s)灯亮：数码管以倒计时方式显示转换/返回延时时间； 运行灯亮：控制器处于正常运行状态；自动灯：常亮—控制器以自动方式工作；闪亮—自动方式下两路电源均发生故障；强制切换灯：常亮—控制器工作在强制切换状态；闪亮—强制切换方式下两路电源均发生故障。

1.3、键盘操作区：复位键：控制器复位开关↙键：运行状态—控制器自动（对应自动灯）/强制切换（对应强制切换灯）方式的转换键在设置状态—确认键（自动存储设置数据，同时进入下一项设置）2 ▲键：在强制切换方式—按下此键常用电源（N ）闭合；在设置方式—递增键▼键：在强制切换方式—按下此键备用电源（R ）闭合；在设置方式—递减键OFF 键： WATSN 开关置于双分（OFF ）位置。

系统设置灯亮：控制器处于参数设置状态； 消防灯亮：接收到火灾报警信号。

2、操作程序： 2.1、 键盘操作：2.1.1、打开进线柜柜门，在内部（WATSN ）断路器上将手动一自动开关置于“自动位置”，闭合柜门。

2.1.2、自动操作：将控制器设为互为备用工作方式（设置控制器参数第7项为NA ，并通过回车键切换为自动工作方式），通电后，如果常用电源正常，开关将自动使常用电源断路器闭合。

如果常用电源不正常，常用电源断路器断开，备用电源断路器闭合。

2.1.3、强制切换操作：通过回车键进行自动/手动强制方式的切换，当处于手动强制状态时，强制切换灯亮，然后可以通过▲键使常用电源合；通过▼键使备用电源合；通过OFF 键在无NB/RB 报警时，使开关置于 0位。

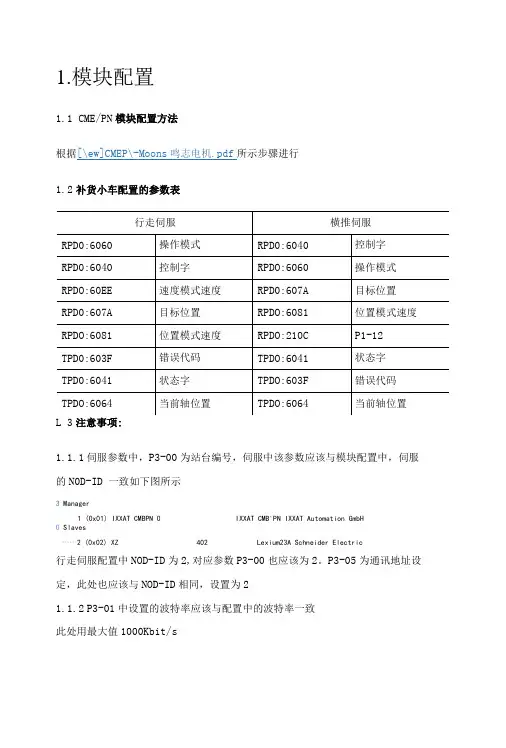

1.模块配置1.1 CME/PN模块配置方法根据[\ew]CMEP\-Moons鸣志电机.pdf所示步骤进行1.2补货小车配置的参数表L 3注意事项:1.1.1伺服参数中，P3-00为站台编号，伺服中该参数应该与模块配置中，伺服的N0D-ID 一致如下图所示3 Manager1 (0x01) IXXAT CMBPN 0 IXXAT CMB'PN IXXAT Automation GmbH0 Slaves……2 (0x02) XZ 402 Lexium23A Schneider Electric行走伺服配置中NOD-ID为2,对应参数P3-00也应该为2。

P3-05为通讯地址设定，此处也应该与NOD-ID相同，设置为21.1.2P3-01中设置的波特率应该与配置中的波特率一致此处用最大值1000Kbit/sNetwork Management Configuration Error Control Configuration ApplicTiming ParametersCANopen Bit Rate：PROFINET Update Time：1.1.3编译之前，必须先将全部PDO均LOCK住PDO Parameters Node-ID 3 (0x03) ▼ 4 XPDO Mapping Parameters回&l & a | < 访All PDOsIndex Sub-Index Size (bit) Parameter Name DenotationS A RPDO1G040 00 16 ControlwordL. 6060 00 8 Modes of operation0 2 RPDO2607A 00 32 Target PositionL... S081 0032 Profile velocity0 fl RPDO3I …210C 00 16 P1-12RPDO4Q 的TPDO1…G041 00 16 StatuswordG03F 00 16 Error CodeL.. G064 0032 Position actual valueTPDO2TPDO3TPDO42伺服变频参数配置详见参数表邵阳补货伺服及变频参数表.X1SX注意：1.上电前先将行走伺服驱动器往电机的输出端拔出。

电动精炼罐使用说明书mñW3^ Z N‘yÑb€g –PQlSø安全事项1、高温和烧伤：铸造铝液为高温，设备使用后也会产生高温。

故操作和维护人员必须穿戴适当的防护用具以避免烧伤。

避免各种造成铝液飞溅的操作。

在开始启动设备和维护时，可能会因气体压力和流量过大，使铝液飞溅伤人，应尽量采取足够的防护措施，以保安全。

所有放入铝液中的工具、物品必须保持干燥，使用前要充分预热。

更换的喷竿、耙出的铝渣等温度比较高的物品，应放置在指定处，并加以标识，防止烫伤。

设备工作过程中，会导致某些部位温度升高，不可莽撞触摸，以防烫伤。

2、电源DL_3BS使用单相220V；50Hz电源，总功率70W。

用户必须提供可靠接地的电源。

由专业人员进行维护和修理。

3、气源氩气和氮气均为无色、无味气体，如果泄漏，将在低洼处形成潜在危险的低氧环境，而高浓度的惰性气体可能导致死亡。

目录第一章设备概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 第二章使用要求 . . . . . . . . . . . . . . . .. . . . . . . . . . . .. . . . .7 第三章安装调试. . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . .9 第四章设备操作规程. . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 第五章易损件的安装及维护. . . . . . . . . . . . . . . . . . . . . . . .14 第六章保养. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 第七章常见的问题及处理方法. . . . . . . . . . . . . . . . . . . . . .15 第八章相关示意图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15第一章设备概述一、设备概述DL_3BS是一种可移动式可以调节出粉量的喷粉罐。

D 型控制器 用户手册施耐德万高（**）电气设备** Schneider Wingoal (Tianjin) Electric Equipment Co., Ltd尊敬的客户：谢谢您使用本公司生产自动转换开关电器（以下简称开关）,为了您的安全和正确使用本产品，敬请您在安装、电路连接、运行、维护检查前，熟读本手册。

本手册仅适用于带D 型控制器的开关下面的符号将用于本手册的说明，提醒您注意潜在的危险，或者请您注意那些阐述、简化过程和关键操作。

安全危险或本开关的不可恢复性损坏。

: 关键性操作，提示您使用不当时，可能使控制器工作于非正常状态。

：提供另外的信息或简化的操作方法。

请注意：电气设备应该让有资格的专业人员进行安装、操作、使用、维护。

未按使用手册操作而造成的不良后果，施耐● 控制器功能介绍● 控制器安装及接线说明● 控制器设置操作 ● 附录1 通讯协议德电气公司将不负任何责任。

控制器功能介绍本控制器工作电压为AC380V，工作频率为50Hz，主要功能是进行电压采集，根据电压的实时值进行故障判断（三相断相、欠压、过压和失压），并控制转换开关进行相应的转换动作。

用户还可根据实际需要选配电流模块实现实时电流、有功功率和有功电能的显示。

另外，控制器提供多组无源节点的输入和输出，包括故障输出、负荷卸载、发电机启动、动作无源输出、远程投备（无源输入）、消防联动（无源输入）以及通讯接口，具体接线参见第2.2节。

控制器安装及接线说明1.1.控制器外形尺寸图1 D型控制器外形尺寸1.2.控制器二次接线1.2.1.控制器端子说明1.2.2.A1-A3备A4-D2,A5-RJ,A6-OUT,A7-D3,A8-D1,A9-NJ,A10-12,主☐动作输出：当机构中电机转动时，常开触点闭合；☐故障输出：当常用或备用电源故障时，常开触点闭合；☐负荷卸载：在电网－发电机模式下，常用电源故障，常开触点闭合；☐发电机启动：在电网－发电机模式下，常用电源正常，常开触点闭合，常用电源故障，常开触点打开；☐RS485：通信用端口，A’ B’为通信预留端口；☐IA~IC：电流互感器输入端口I*为输入端，I为输出端；（输入额定电流5A）☐远程投备（无源）：短接此两点，机构转到备用位置，开关状态主分备合；(可靠距离10m)☐消防联动（无源）：短接此两点，机构转到双分位置，开关状态主分备分；(可靠距离10m,WTS-D800~5000系列不具备该项功能): 控制器的发电机启动端子在常用电源正常时常闭触点断开，当常用电源故障时常闭触点闭合以接通发电机启动电路；常开触点与之相反，请用户注意。

施耐德ATV 31简易操作说明书注意：不要拆除PO 和PA/+之间的连接片与三菱PLC 连接实例一、有级调速，7段1、将逻辑输入端子配置开关打到SOURCE 位置2、将电源的R 、S 两端接220V 交流电源，T 端不接3、按照下图连接PLC 与变频器 变频器ATVAR31三菱FX2NPLCLI1LI2LI3LI424V Y5Y1Y2Y3COM Y4Y6Y7LI5LI6LI7Y1：正转控制端（注意和Y2,Y6不要同时输出，下同）Y2：反转控制端Y6：停止控制端LI5 LI4 LI3 速度值（在SET 菜单中设置）0 0 0 SP10 0 1 SP20 1 0 SP30 1 1 SP41 0 0 SP51 0 1 SP61 1 0 SP71 1 1 SP84、按照以下步骤设置各段频率，注意：每设置一个参数后，按一下ENTER键两秒以上才能设置成功（1）通电后，进入SET按键，，设置最大速度值为50HZ；（2）在SET中设置以下七个值作为七段预置速度：不要超过50HZ，默认值分别为10,15,20,25,30,35,40（3）进入输入输出菜单I-O：设置，为2C(2 线控制)模式；设置为LI2，选定该逻辑输入作为反转控制（4）进入功能菜单FUn设置，，设置为LI6设置，为LI5，即LI5，LI4，LI3不同组合控制速度输出与西门子PLC 模拟模块连接实例一、有级调速1、将模拟量输入端子配置开关打到SOURCE 位置2、将电源的R 、S 两端接220V 交流电源，T 端不接3、按照下图连接PLC 与变频器 变频器ATVAR31西门子PLC224XP CNLI1AI124V Q0.0COM V MCOMQ0.0：正转控制端V ：模拟电压输出正极M ：模拟电压输出负极根据模拟输出电压的大小来调节变频器的频率（如果没有转动，可以扩大PLC 模拟电压输出信号）4、按照以下步骤设置频率，注意：每设置一个参数后，按一下ENTER 键两秒以上才能设置成功（1）通电后，进入电机控制菜单drc 中设置，为（变频器复位）模式；（2）进入输入输出菜单I-O ：设置，为2C(2 线控制)模式；设置为LI2，选定该逻辑输入作为反转控制（3）进入故障菜单FLT：设置,为（电机缺相不检测）模式；（4）进入显示菜单SUP：设置为（显示为电动机的频率）模式；（5）进入输入输出菜单I-O：设置，为（模拟输出为0-20mA）模式；（6）进入输入输出菜单I-O：设置，为（模拟输出为电机频率）模式；（7）进入控制菜单：设置，为（配置给定1为模拟输入AI1）模式；（8）进入配置/设置菜单drc；设置，为50Hz（最大输出频率为50Hz）；（9）按下启动RUN设置完成。

施耐德Lexium32伺服驱动器调试作业指导书目录1.概况 (3)2.集成的HMI (3)2.1HMI显示和操作 (4)2.2HMI参数设置 (5)3.SoMove软件调试 (5)3.1软件安装及注册 (5)3.2软件连接及界面 (12)3.3主要参数设置 (14)4.运行模式调试 (18)4.1控制方式选择 (19)4.2启动运行模式 (20)4.3Profile Position（点到点）模式 (20)4.4Homing（回零）模式 (22)1.概况本作业指导书以施耐德LXM32M型伺服驱动控制器的调试为例，该伺服驱动器本体支持Modbus串口通讯，同时可选CANopen、DeviceNet、以太网/IP、PROFIBUS DP及EtherCAT通讯插件，采用多圈绝对值型编码器（131072点/圈x4096圈）。

LXM32M控制器可选插件1：PROFIBUS DP可选插件2：CANopen插件伺服驱动器的调试可通过多种方式，如：集成人机界面（HMI）、SoMove设置软件调试。

本文对集成人机界面（HMI）的操作进行简单说明，由于SoMove 是在PC上使用的具有友好界面的设置软件，本作业指导书主要针对通过SoMove 软件对Lexium32伺服驱动器配置和调试方法进行说明，调试准备USB/RJ45电缆数据连接线：用于将一PC连接至设备此电缆为2.5m长，有一个USB连接器(PC端)和一个RJ45连接器(设备端)。

带Microsoft Windows7或Windows8.132/64位操作系统的计算机一套安装、配线就绪具备调试条件的LXM32M伺服控制系统2.集成的HMI可通过集成的HMI（人机界面）对伺服控制器进行设定参数和起动运行模式Jog的调整。

同样可以显示诊断结果（如参数值或故障代码）。

可以通过集成的HMI或者必须使用调试软件来实现某个功能的提示。

1)状态LED2)7段显示器3)按键ESC4)导航按钮2.1HMI显示和操作(一)显示窗口(1)7段显示屏的上方是四个状态LED故障：红灯亮起运行状态故障编辑：黄灯亮起可以编辑的参数值数值：黄灯亮起参数值单位：黄灯亮起选定参数的单位(2)用于识别菜单级别的三个状态LEDLED含义Op操作(Operation)Mon监测(Monitoring)Conf设置(Configuration)(3)出现报警时LED会闪烁，例如超过极限值时。

施耐德ATV 31简易操作说明书注意：不要拆除PO 和PA/+之间的连接片与三菱PLC 连接实例一、有级调速，7段1、将逻辑输入端子配置开关打到SOURCE 位置2、将电源的R 、S 两端接220V 交流电源，T 端不接3、按照下图连接PLC 与变频器 变频器ATVAR31三菱FX2NPLCLI1LI2LI3LI424V Y5Y1Y2Y3COM Y4Y6Y7LI5LI6LI7Y1：正转控制端（注意和Y2,Y6不要同时输出，下同）Y2：反转控制端Y6：停止控制端LI5 LI4 LI3 速度值（在SET 菜单中设置）0 0 0 SP10 0 1 SP20 1 0 SP30 1 1 SP41 0 0 SP51 0 1 SP61 1 0 SP71 1 1 SP84、按照以下步骤设置各段频率，注意：每设置一个参数后，按一下ENTER键两秒以上才能设置成功（1）通电后，进入SET按键，，设置最大速度值为50HZ；（2）在SET中设置以下七个值作为七段预置速度：不要超过50HZ，默认值分别为10,15,20,25,30,35,40（3）进入输入输出菜单I-O：设置，为2C(2 线控制)模式；设置为LI2，选定该逻辑输入作为反转控制（4）进入功能菜单FUn设置，，设置为LI6设置，为LI5，即LI5，LI4，LI3不同组合控制速度输出与西门子PLC 模拟模块连接实例一、有级调速1、将模拟量输入端子配置开关打到SOURCE 位置2、将电源的R 、S 两端接220V 交流电源，T 端不接3、按照下图连接PLC 与变频器 变频器ATVAR31西门子PLC224XP CNLI1AI124V Q0.0COM V MCOMQ0.0：正转控制端V ：模拟电压输出正极M ：模拟电压输出负极根据模拟输出电压的大小来调节变频器的频率（如果没有转动，可以扩大PLC 模拟电压输出信号）4、按照以下步骤设置频率，注意：每设置一个参数后，按一下ENTER 键两秒以上才能设置成功（1）通电后，进入电机控制菜单drc 中设置，为（变频器复位）模式；（2）进入输入输出菜单I-O ：设置，为2C(2 线控制)模式；设置为LI2，选定该逻辑输入作为反转控制（3）进入故障菜单FLT：设置,为（电机缺相不检测）模式；（4）进入显示菜单SUP：设置为（显示为电动机的频率）模式；（5）进入输入输出菜单I-O：设置，为（模拟输出为0-20mA）模式；（6）进入输入输出菜单I-O：设置，为（模拟输出为电机频率）模式；（7）进入控制菜单：设置，为（配置给定1为模拟输入AI1）模式；（8）进入配置/设置菜单drc；设置，为50Hz（最大输出频率为50Hz）；（9）按下启动RUN设置完成。

AC30系列模数插座概述AC30模数插座用于家庭、宾馆、机场、码头等场所用配电系统、可与DZ47系列断路器及照明配电箱直接组合主要技术参数型号规格额定电流(A) 额定电压（V）导线截面（mm2）AC 单相两插10，16 230 ≤10 AC 单相三插10，15，25 230 ≤16 AC 三相上插16，25 400 ≤16BNC 100HLE系列漏电脱扣器适用范围BNC 100HLE系列漏电脱扣器主要适用于交流50HZ/60HZ，额定电压为230V/400V及以下，额定电流至63A的线路中，具有漏电触电、过载、短路等保护功能。

还可根据需要增加过呀、欠压保护功能。

主要用于建筑照明和配电系统的保护。

主要技术参数壳架登记额定电流lnm（A）极数（P）额定电压lnm（V）额定短路分断能力而定漏电动作电流l△n（mA）脱扣类型电压（V）分断能力lcuCOS￠100 1+N63、80、10023010KA 0.830C2 503+N 100340030041+N 63、80、100 230 10KA 0.8 30 D2 50 3+N 1003400 3004外形及安装尺寸BNC100H/D系列小型断路器适用范围BNC 100H/D系列小型断路器具有美观小巧、重量轻、性能优良可靠、分段能力较高、脱扣迅速、导轨安装、壳体和部件采用高阻燃及耐冲击塑料、使用寿命长等优点。

主要用于交流50HZ或60HZ单极 230V，二、三、四极400V线路的过载、短路保护，同时也可以在正常情况下不频繁地通断电气装置和照明线路。

主要技术参数断路器的基本参数型号极数（P）额定频率（HZ）壳架等级额定电流（A）额定电压（V）额定电流（A）额定短路分断能力（KA）BNC 100H/D 1、2、3、450、60 100 230/40063、80、10010外形及安装尺寸CE65LE-63(DZ47LE)系列漏电脱扣器主要技术参数CE65LE-63系列漏电断路器主要适用于交流50HZ/60HZ，额定电压为230V/400V及以下，额定电流至63A的线路中，具有漏电触电、过载、短路等保护功能。

电动消防泵控制器安装和维护手册GPX 型号目录1. 简介2. 安装3. 主要功能4. 主页5. 警报6. 配置7. 历史8. 检修9. 下载手册10. 语言11. 技术文件Table of Contents简介 (5)电动消防泵控制器类型 (5)启动/停止方法 (6)安装 (8)FCC 规程和无线电标准规范（RSS）规则 (8)位置 (8)安装 (9)存储 (9)布线和连接 (9)水管接头 (9)电气接线 (9)电气连接 (9)能耗 (9)规格 (9)输入电源连接 (9)电动机连接 (9)端子板描述 (10)快速启动指南 (11)主要功能 (18)ViZiTouch (18)警铃 (18)首次设置 (18)ViZiTouch：手动重启方法 (19)压力传感器测试 (19)主页 (20)主页（菜单） (20)屏幕保护程序 (22)警报 (23)警报（菜单） (23)配置 (26)配置（菜单） (26)数字键盘页面 (27)日期和时间页面 (27)用户登录页面/键盘页面 (28)高级配置页 (29)控制计时器 (29)警报 (30)选择传感器 (31)输出 (33)更新程序页面 (35)出厂设置 (35)互锁锁定 (36)输入 (36)I/O 卡信息 (37)网络 (37)重启 ViZiTouch (37)历史 (38)历史（菜单） (38)事件页面 (39)压力曲线 (39)功率曲线 (40)已保存日志 (41)泵曲线 (42)统计 (43)所有时间统计 (43)首次服务统计 (44)上次服务统计 (45)下载 (45)检修 (46)检修 (46)下载手册 (47)语言 (47)技术文件 (47)电动消防泵控制器用于启动由电动机驱动的消防泵。

其可以通过就地启动按钮手动启动消防泵或通过检测自动喷水灭火系统的压力下降自动启动消防泵。

消防泵控制器配有压力传感器。

消防泵可以通过就地停止按钮手动停止或在可现场编程的计时器结束计时后自动停止。

施耐德伺服驱动器参数设置步骤按键功能：M键：进入或退出参数设置菜单ENT键：选定参数或确认参数设定S键：选择参数组（P0-XX~P4-XX）或选择参数位（个位、十位、百位……）▲▼键：选择或修改参数修改参数举例：以设置P1-01参数为例：按M键一次显示“P0-00”，然后按S键一次显示“P1-00”,然后按▲键一次显示“P1-01”,然后按ENT键一次显示参数值XX，然后按S键三次百位闪烁，然后按▲键设“1”或▼键设“0”，然后按ENT键，等待显示返回设置参数操作前的内容后，即表示参数设置完毕。
