ATV 施耐德变频器参数设置

精心整理ATV312施耐德变频器参数设置MODE--模式切换 ESC---退出键盘中间---进入/确认 RUN---运行STOPRESET-停止/复位注：全新变频器默认运程模式（左边 3个灯循环闪烁，此模式不可设参数） 按MOD 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按 ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置） drC---nCr （电机额定电流） bFr （电机标准频率） nSP （电机额定转速） UnS （电机额定电压）2、SEt---ltH 电机热电流（按电机额定电流1.2倍设置） HSP 上限频率（默认50HZ,电机是60HZ 的要设置60HZ ）一、面板操作 1、 CtL---LAC---L3（ 按键盘中间2秒确定） CHCF--SEPCdI---LOC （本地） FrI---AIUIrOt--dFr 电机正转（drs ，电机反正） 2、 rEF---AIUI 运行频率（100对应HSP 设置频率,50/60HZ ）进到该参数里面，再旋转键盘可调频率。

二、 端子控制1、 CtL---LAC---L3（ 按键盘中间2秒确定） CHCF--SEP CdI---tEr （端子控制）FrI---AIUI2、 rEF---AIUI 运行频率（100对应HSP 设置频率,50/60HZ ）三、 压力传感器控制4-20mA （AI3端子控制） 1、CtL---LAC---L3（ 按键盘中间2秒确定） CHCF--SE CdI---tEr （端子控制）FrI---AI3（给定通道）七、监控SUP —rFr 输出频率 LCr 电机电流 ULn 电机电压OPr 电机功率 八、故障代码OCF-MSOHF-变频器过热 OLF …电机过载 OPF …电机玦相SOF —电机超速 筑F-电机短路（相』地〉 O5F —电源过压 PHF—电源玦相 USF —线路电源灵压电机缺相屏FLt —OPL —no 九、在端子控制且设蚤好对应裁数的前提下， 不修改蚩数讣变频器运行方法（只作调试用兀 用一条线短接变频器上的端子：正转一矩接23端子与U1端子 反转一短接2蛀端子与LI2鯛子2、I-O----CrL3 控制最小值9.2 （计算公式：16-40x 压力+4， CrH3控制最大值 11.2 （9.2-11.2 对应 13-18MPa 稳定在 15，16MPRAOIt--4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）精心整理3、FLt ——rsf---LI5 故障复位点五、 变频器运行信号输出设置（默认输出端子R2A.R2C ） 1 ■ 1_0_ —*「2 rUri六、 R 专京补偿设蚤（系统默认20%）SEt^uFr-（根据需求设置，每次増加波）40是传感器量程）精心整理四、恢复出厂设置DrC---FCS---lnl （按键盘中间2秒，切换到no）精心整理。

ATV61参数设置➢菜单[1 变频器菜单][2 访问等级][3 打开/另存为][4 密码][5 语言选择][6 监视设置][7 显示设置]➢[1 变频器菜单][1.1简单起动]：用于快速起动的简化菜单[1.2监视]：显示电流、电机与输入/输出值[1.3设置]：访问可在运行期间修改的调节参数[1.4 电机控制]：电机参数（电机铭牌，自整定，开关频率，控制算法等）[1.5输入/输出设置]：I/O设置（缩放比例，滤波，2线控制，3线控制等）[1.6命令]：命令与给定通道的设置（图形显示终端，端子，总线等）[1.7应用功能]：应用功能设置（例如：预置速度，PID等）[1.8 故障管理]：故障管理设置[1.9通信]：通信参数（现场总线）[1.10诊断]：电机/变频器诊断[1.11软硬件识别]：变频器与内部可选件的识别[1.12出厂设置]：访问设置文件并返回出厂设置[1.13用户菜单]：用户在[7.显示设置]菜单中创建的专用菜单[1.14内置控制器卡]：可选Controller Inside（内置控制器）卡的设置➢[1.1简单起动]●[2/3线控制]tCC=2C[2线控制]●[宏配置]CFG=PnF[泵和风机]●bFr[标准电机频率]= [50 Hz IEC]（50）：IEC●nPr[电机额定功率]=●UnS[电机额定电压]=●[电机额定电流]nCr=●FrS[电机额定频率]=●nSP[电机额定速度]=●tFr[最大输出值频率]=●tUn[自整定]= [No]（nO）/ [Yes]（YES）/ [电阻已整定]（dOnE）●tUS[自整定状态]✧[电阻未整定]（tAb）：默认的定子阻抗值用于控制电机。

✧[整定等待中]（PEnd）：已经请求自整定，但还未执行。

✧[整定进行中]（PrOG）：正在执行自整定。

✧[整定失败]（FAIL）：自整定失败。

✧[电阻已整定]（dOnE）：自整定功能测出的定子阻抗被用于控制电机。

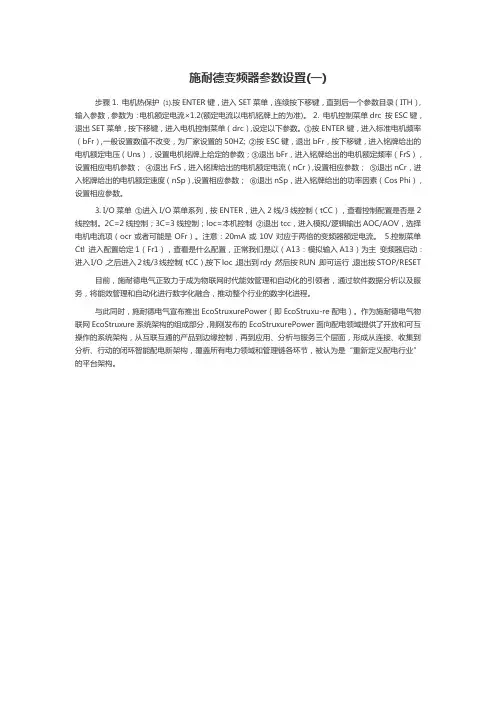

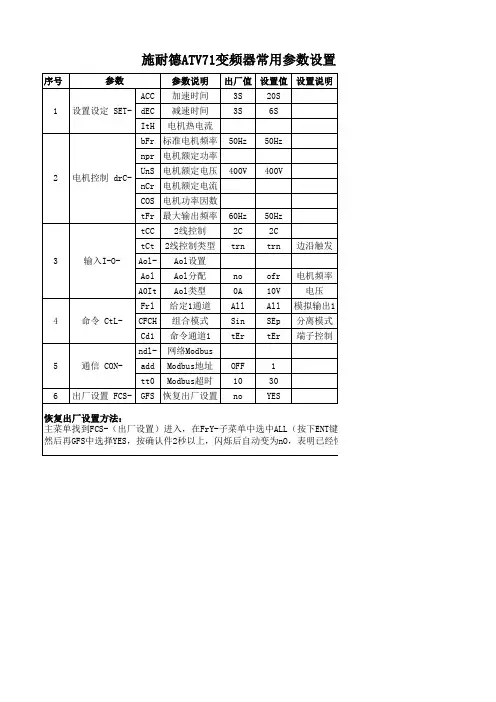

施耐德变频器参数设置(一)步骤 1. 电机热保护⑴.按ENTER键，进入SET菜单，连续按下移键，直到后一个参数目录（ITH）,输入参数，参数为：电机额定电流×1.2(额定电流以电机铭牌上的为准)。

2. 电机控制菜单drc 按ESC键，退出SET菜单，按下移键，进入电机控制菜单（drc）,设定以下参数。

①按ENTER键，进入标准电机频率（bFr）,一般设置数值不改变，为厂家设置的50HZ; ②按ESC键，退出bFr，按下移键，进入铭牌给出的电机额定电压（Uns），设置电机铭牌上给定的参数；③退出bFr，进入铭牌给出的电机额定频率（FrS），设置相应电机参数；④退出FrS，进入铭牌给出的电机额定电流（nCr）,设置相应参数；⑤退出nCr，进入铭牌给出的电机额定速度（nSp）,设置相应参数；⑥退出nSp，进入铭牌给出的功率因素（Cos Phi），设置相应参数。

3. I/O菜单①进入I/O菜单系列，按ENTER，进入2线/3线控制（tCC），查看控制配置是否是2线控制。

2C=2线控制；3C=3线控制；loc=本机控制②退出tcc，进入模拟/逻辑输出AOC/AOV，选择电机电流项（ocr或者可能是OFr）。

注意：20mA或10V对应于两倍的变频器额定电流。

5.控制菜单Ctl 进入配置给定1（Fr1），查看是什么配置，正常我们是以（A13：模拟输入A13）为主变频器启动：进入I/O，之后进入2线/3线控制（tCC），按下loc，退出到rdy，然后按RUN，即可运行，退出按STOP/RESET目前，施耐德电气正致力于成为物联网时代能效管理和自动化的引领者，通过软件数据分析以及服务，将能效管理和自动化进行数字化融合，推动整个行业的数字化进程。

与此同时，施耐德电气宣布推出EcoStruxurePower（即EcoStruxu-re配电）。

作为施耐德电气物联网EcoStruxure系统架构的组成部分，刚刚发布的EcoStruxurePower面向配电领域提供了开放和可互操作的系统架构，从互联互通的产品到边缘控制，再到应用、分析与服务三个层面，形成从连接、收集到分析、行动的闭环智能配电新架构，覆盖所有电力领域和管理链各环节，被认为是“重新定义配电行业”的平台架构。

A T V施耐德变频器参数设置简易集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）。

施耐德ATV参数设置施耐德ATV（Variable Frequency Drive，变频器）是一种用于调整三相电机运行速度的设备。

它可以通过调整输入电压和频率，控制电机的转速，实现精确的调速控制。

施耐德ATV的参数设置对于电机运行的性能和效率有着重要的影响。

在以下1200字以上的文章中，我将介绍一些施耐德ATV常见的参数设置，并解释它们的作用和影响。

1.频率设置参数：- 主要参数包括：最大输出频率 (Fmax) 和最小输出频率 (Fmin)。

- Fmax决定了ATV的最高输出频率，通常与电机的额定频率相同。

- Fmin决定了ATV的最低输出频率，可以通过减小Fmin来降低电机的最低运行速度。

这对于一些需要低速运行的应用非常有用。

2.加速度和减速度设置参数：- 主要参数包括：加速时间 (Acc) 和减速时间 (Dec)。

- Acc决定了电机从静止状态加速到额定速度所需的时间。

较短的加速时间可以提高电机的响应速度，但可能会对电机和设备造成较大的负载。

- Dec决定了电机从额定速度减速到静止状态所需的时间。

较短的减速时间也可以提高电机的响应速度，但同样可能会对电机和设备造成较大的负载。

3.过载保护参数：-主要参数包括：额定电流(In)和过载电流(Ir)。

-In表示电机的额定电流，Ir表示电机可以承受的过载电流。

设置适当的Ir比较关键，过小的Ir可能导致频繁的过载报警，过大的Ir可能会对电机造成损坏。

4.控制模式参数：-施耐德ATV通常支持多种控制模式，包括：速度控制、扭矩控制和位置控制等。

-根据具体的应用需求，可以选择合适的控制模式。

例如，在一些需要精确位置控制的应用中，可以选择位置控制模式，并设置相应的参数，如目标位置和速度。

5.其他参数：-施耐德ATV还有许多其他参数可以调整，如过载保护时间、电源电压、功率因数校正等。

-这些参数可以根据具体的应用需求进行调整，以提高电机的效率和性能。

通过恰当地设置这些参数，施耐德ATV可以实现准确的调速控制，并满足不同应用的需求。

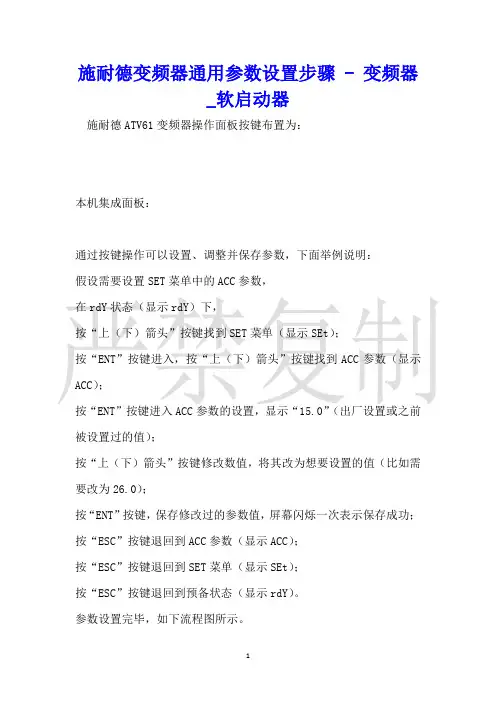

施耐德变频器通用参数设置步骤 - 变频器_软启动器施耐德ATV61变频器操作面板按键布置为：本机集成面板：通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到预备状态（显示rdY）。
