EPLAN 部件库创建规范上次修订：2012-1-3作者：曹大平状态：待审查版本： 1.0目录版本说明 (3)一、EPLAN 部件的分级 (4)二、EPLAN 部件相关数据 (5)1.数据存放文件夹 (5)2.电子手册的规范 (6)3.图片的规范 (6)4.宏的规范 (7)三、一级数据：一般商业数据 (8)四、二级数据：基于设备数据 (10)五、三级数据：复杂原理数据 (12)六、四级数据：二维布局数据 (13)七、五级数据：自动布线数据 (14)八、六级数据：数控加工数据 (15)九、七级数据：三维布局数据 (16)十、数据的传送 (17)版本说明表1：此文档的版本一、EPLAN 部件的分级EPLAN采用统一的部件数据分级制度，总计分为7个等级，具体信息如下表所示。

二、EPLAN 部件相关数据EPLAN 部件存放于部件库中，但相关联的文档需要单独存储，它们是：电子手册、图片、宏。

1.数据存放文件夹1)在创建部件库之前，先在磁盘如E盘中创建存放路径：E：\EPLAN。

在EPLAN 文件夹下创建四个子文件夹，名称为：部件、宏、图片、文档。

如下图所示。

2)新建部件库时，应将部件库存放于”E：\EPLAN\部件”文件夹中。

部件库文件命名规则为”EPLAN_Parts_2012xxxx.mdb”，其中xxxx代表月份和日期，如0201代表2月1日。

3)列举要创建部件的制造商名称，根据名称在宏、图片、文档文件夹中分别创建子文件夹，使用制造商名作为子文件夹名称。

如下图所示。

4)如果是纯国内公司，使用中文简称作为文件夹名；其它公司使用英文名称作为文件夹名，英文大写。

以下是一些常见公司的名称示例。

常熟开关德力西良信电器天水2.电子手册的规范1)电子手册的格式为PDF，存放于”文档”文件夹下，对应制造商名的子文件夹中。

2)电子手册的文档获取自制造商的官方网站，文档的语言应该为简体中文。

3)电子手册的文件名尽可能与部件编号一致。

EPLAN 部件库创建规范上次修订：2012-1-3作者：曹大平状态：待审查版本： 1.0目录版本说明 (3)一、EPLAN 部件的分级 (4)二、EPLAN 部件相关数据 (5)1.数据存放文件夹 (5)2.电子手册的规范 (6)3.图片的规范 (6)4.宏的规范 (7)三、一级数据：一般商业数据 (8)四、二级数据：基于设备数据 (10)五、三级数据：复杂原理数据 (12)六、四级数据：二维布局数据 (13)七、五级数据：自动布线数据 (14)八、六级数据：数控加工数据 (15)九、七级数据：三维布局数据 (16)十、数据的传送 (17)版本说明表1：此文档的版本一、EPLAN 部件的分级EPLAN采用统一的部件数据分级制度，总计分为7个等级，具体信息如下表所示。

二、EPLAN 部件相关数据EPLAN 部件存放于部件库中，但相关联的文档需要单独存储，它们是：电子手册、图片、宏。

1.数据存放文件夹1)在创建部件库之前，先在磁盘如E盘中创建存放路径：E：\EPLAN。

在EPLAN 文件夹下创建四个子文件夹，名称为：部件、宏、图片、文档。

如下图所示。

2)新建部件库时，应将部件库存放于”E：\EPLAN\部件”文件夹中。

部件库文件命名规则为”EPLAN_Parts_2012xxxx.mdb”，其中xxxx代表月份和日期，如0201代表2月1日。

3)列举要创建部件的制造商名称，根据名称在宏、图片、文档文件夹中分别创建子文件夹，使用制造商名作为子文件夹名称。

如下图所示。

4)如果是纯国内公司，使用中文简称作为文件夹名；其它公司使用英文名称作为文件夹名，英文大写。

以下是一些常见公司的名称示例。

常熟开关德力西良信电器天水2.电子手册的规范1)电子手册的格式为PDF，存放于”文档”文件夹下，对应制造商名的子文件夹中。

2)电子手册的文档获取自制造商的官方网站，文档的语言应该为简体中文。

3)电子手册的文件名尽可能与部件编号一致。

EPLAN作图方法新建部件
新建部件
1、新建符号宏
在画图区域根据器件的实际尺寸和外形按1：1比例画好部件的外形图
将外形图全部选中，点击“编辑—>创建符号宏”，选择符号宏保存的目录，并对符号宏命名，并在描述一栏对该符号宏描述备注，以方便在创建部件时选择该符号宏。

见下图：完成上图中的操作后，点击确定保存。

2、新建部件
如上图中，点击“工具?部件?管理”，进入部件管理菜单。

在部件中点击右键，选择新建进入一下画面：
在“常规”菜单下进行如下必须的设置：
（1）在部件编号一栏中输入器件型号，用于在项目电气原理图中显示的型号；
（2）在ERP编号一栏中输入器件型号，用于到处部件EXCEL表格时，能导入浪潮系统的器件型号；
（3）在名称1中输入器件名称，用于到处部件EXCEL表格时，能导入浪潮系统的器件名称
（4）在制造商一栏中输入器件的厂家；
（5）在描述中对器件的进行描述，方便设计人员选择部件；
在“价格/其他”菜单栏中的数量单位输入器件的数量单位；
在“安装数据”菜单栏中做如下设置：
（1）在：“高度”，“宽度”，“深度”栏中分别根据实物的外形填入尺寸数据；
（2）点击“图形宏”右侧的“。

”处，进行图形宏的选择，该图形宏即前面新建的符号宏；选择后点击打开
完成以上操作后点击关闭，软件将自动更新部件库。

如果部件库没有自动更新，请点击“工具--?部件--?更新当前项目”
完成以上操作，即完成了部件建立。

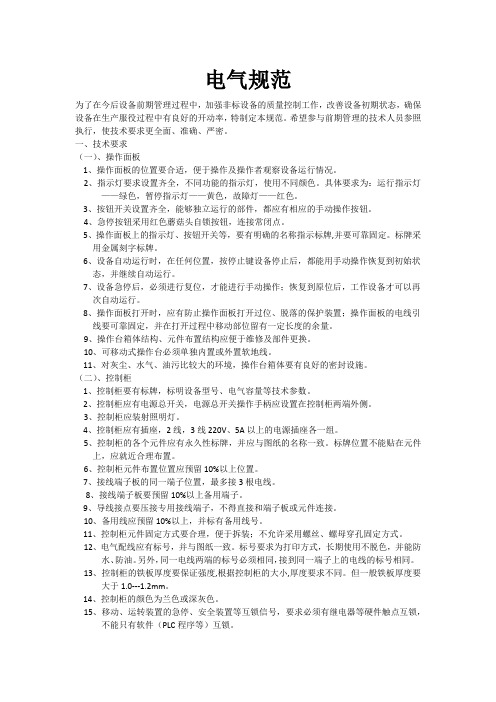

电气规范为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。

希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。

一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。

2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。

具体要求为：运行指示灯——绿色，暂停指示灯——黄色，故障灯——红色。

3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。

4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。

5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。

标牌采用金属刻字标牌。

6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。

7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。

8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。

9、操作台箱体结构、元件布置结构应便于维修及部件更换。

10、可移动式操作台必须单独内置或外置软地线。

11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。

（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。

2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。

3、控制柜应装射照明灯。

4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。

5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。

标牌位置不能贴在元件上，应就近合理布置。

6、控制柜元件布置位置应预留10%以上位置。

7、接线端子板的同一端子位置，最多接3根电线。

8、接线端子板要预留10%以上备用端子。

9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。

一、LF电气规范-EB02EPLAN中新建电气元件库规范
1、首先打开Eplan并创建一个“新项目”和“页”
2、创建“符号库”（“工具”——“主数据”——“符号库”——“新建”）
3、创建符号库名“Switch”保荐
4、选择符号库属性、我选择的是刚创建的“Switch”，下面的生性自行设定
5、在符号中显示出刚创建的符号库（“插入”——“符号”——空白处右键“设置”）
6、选择库“Switch”、保存,确定，关闭窗口
二、符号的创建
1、在“1 1个”编集页中画一个自已想要的电器元件（从“插入”中选择一个现有的“符号”或“宏元件”也可以）
1、1例如在页中画的新电器元件（固态继电器）
2、新建符号页（“工具”——“主数据”——“符号”——“新建”）
3、将“1、1”中创建的元件复制到“Switch”符号面版中，确定3、1选择刚创建的符号区
3、2确定即可从符号库中调用刚创建的符号
三、将刚创建的符号与设备库相关联
1创建设备文件
1、1任选一区域创建你要的设备
1、2将“部件编号”改成你要的符号。

如“switch”
1、3选择“功能模板”“连接点代号”“技术参数”都做一下设定; 另外再在本界面的“设备选择”中新建一个“功能模板”(这一块最重要)
1.4选择符号下面的“。

”
1.5选择刚创建的符号“确定”、“应用”即可
最后关毕窗口就可以从设备中找到刚创建的设备插入图中。

电动机及有关设备、附件和照明、标志和代号-电动机及有关设备1．一般要求电动机应符合IEC 60034系列标准的相关部分的要求。

电动机及有关设备保护的技术要求为过流保护、过载保护、超速保护。

当电动机停转时，由于一些控制器件并未断开连接电动机的电源，因此应注意确保符合技术要求。

电动机控制设备应按规定设置和安装。

2．电动机外壳建议电动机外壳按国家标准《旋转电机整体结构的防护等级（IP 码）分级》进行选择。

所有电动机的防护等级应至少为IP23。

根据使用和实际环境可能需要提出更严格的要求。

与机械合装一体的电动机的安装，应使它们具有足够的机械保护，避免损坏机械。

3．电动机尺寸就切实可行而言，电动机尺寸应根据国家标准《旋转电机尺寸和输出功率等级》系列标准选定。

4．电动机架与隔间每台电动机及其相关联轴器、皮带和皮带轮或链条的安装应使得它们有足够的保护，且便于检查、维护线盒、校准、调整、润滑和更换。

电动机架的结构应使得能拆卸所有的电动机压紧装置，并容易接近接线盒。

电动机的安装应确保正常的冷却，其温升保持在绝缘等级的限值内。

电动机隔间应尽可能干燥清洁，必要时应直接向机械外部通风。

通风口应使切屑、粉尘或水雾的进入量处于一个允许的水平。

不符合电动机隔间要求的其他隔间与电动机隔间之间不应有通孔。

如果导线管要从别的不符合电动机隔间要求的隔间进入电动机隔间，则导线管周围的间隙应密封。

5．电动机选择的依据电动机及其有关设备的特性应根据预期的工作和实际环境条件进行选择。

在这方面，应认真考虑的要点包括：•电动机形式；•工作循环类型；•恒速或变速运行（以及随之发生的通风量变化的影响）；•机械振动；•电动机控制的形式；•电动机由静态变换器供电时馈电电压和（或）馈电电流的谐波频谱对温升的影响；•启动方法及启动电流对其他用户运行可能的影响，以及供电部门可能的特殊规定；•反转矩负载随时间和速度的变化；•大惯量负载的影响；•恒转矩或恒功率运行的影响；•电动机和变换器间可能需要电抗器。

实用文档. 目录1图纸 (2)1.1图纸类别 (2)1.2图框 (2)2封面、目录、更改记录 (6)2.1封面 (6)2.2目录表 (7)2.3更改记录 (8)3连接图 (8)3.1设计要求总则 (8)3.2元器件命名 (10)3.3电源命名 (11)3.4线缆命名 (11)4通讯图 (28)5工位图 (29)6柜体图纸 (33)7BOM (37)1图纸1.1图纸类别电气图纸分为三个类别：柜体图纸：如MCP、VFP、SW、HMI、JB等标准柜体，包括柜内布局图、电源分配图、通讯图、接线图、柜体本体图、BOM等。

区域图纸：包括柜体间电源连接图、网络连接图、特殊线缆图、接地图等。

工位图纸：工位内各夹具、设备、模块、阀岛、传感器等连接图。

所有图纸中涉及到标准柜体（其中包括MCP/VFP/HMI/PB/BS/SW/JB/TS/TJB）的名称时，需使用全称表示，如EC-BMP-B1-UB1-010&030-MCP01；机器人控制柜、焊接控制柜、涂胶控制柜、螺柱焊控制柜、修磨器、阀岛、IP67模块、电机、区域扫描仪、光栅、光栅复位盒、急停盒等均使用简称，如UB1-010-RC01。

1.2图框a.绘图区b.行坐标c.FOTON Logod.供应商Logoe.供应商公司名称f.图纸状态，详见下表表- 1g.FOTON公司名称（北汽福田汽车股份有限公司）h.FOTON电气工程师i.FOTON负责人j.供应商电气工程师k.供应商负责人l.项目名称（北京多功能工厂S700项目）m.图纸名称表- 2n.页描述。

对当前页图纸主要内容进行说明。

o.图纸编号图- 1 图纸编号规则p.区域编号图- 2区域编号规则q.创建日期。

图纸首次创建日期（格式示例2014-05-05）r.完成日期。

文档完成日期（格式示例2014-05-05）s.图纸版本号。

编号采用英文大写字母，按A、B、C…依次排序t.更改日期。

当前版本图纸更改完成日期（格式示例2014-05-05）u.文档类型。

电气控制柜元件安装接线配线的规范及培训资料1. 元器件装置1.1 前提：一切元器件应按制造厂规则的装置条件停止装置。

○1适用条件○2需求的灭弧距离○3装配灭弧栅需求的空间等，关于手动开关的装置，必需保证开关的电弧对操作者不发生风险1.2 组装前首先看明图纸及技术要求1.3 反省产品型号、元器件型号、规格、数量等与图纸能否相符1.4 反省元器件有无损坏1.5 必需按图装置(假设有图〕1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装分歧性1.8 面板、门板上的元件中心线的高度应契合表1-1规则表1-1元件称号装置高度〔m〕指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应契合以下条件：○1操作方便。

元器件在操作时，不应遭到空间的防碍，不应有触及带电体的能够。

○2维修容易。

可以较方便地改换元器件及维修连线。

○3各种电气元件和装置的电气间隙、爬电距离应契合4.4 条的规则。

○4保证一、二次线的装置距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及外表的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 关于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并留意相应的扭矩。

1.11 主回路下面的元器件，普通电抗器，变压器需求接地，断路器不需求接地，图1-1中为电抗器接地。

图1-11.12 关于发热元件(例如管形电阻、散热片等) 的装置应思索其散热状况，装置距离应契合元件规则。

额外功率为75W 及以上的管形电阻器应横装，不得垂直空中竖向装置。

图1-2为错误接法图1-21.13 一切电器元件及附件，均应固定装置在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的左近有标牌，标注应与图纸相符。

除元件自身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识图1-31.15 标号应完整、明晰、结实。

电气设计通用规范1目的建立相关电气设计标准，确保电气设计者在设计过程中能依据设计规范完成单机设备/自动化生产线设备/自动物流设备的电气设计，以利于标准化的推行。

2范围所有单机设备、自动化生产线设备、自动物流设领含自制及外购）。

3定义3.1设备：单机设备、自动化生产线设备、自动物流设备3.2电气设计人员：包括电气项目主管、电气工程师、实习人员3.3外部文件：包含客户，供应商或业界的相关要求，适用于规范。

4、职责和权限电气设计人员必须严格按照本规范要求进行相关设备的电气设计工作，以免出现标准不统一，不能满足标准化、通用化之要求。

5、器件规范选型为了实现设备的模块化、标准化，也利于维护和重复利用，器件的品牌在能达到设计要求的情况，应尽可能选择如下已规范的品牌。

注意：(1)以上选型规定内容选择，有可选时候，优先选择前面的。

(2)必须明显标示出没有选规定list里的硬件。

⑶所有AC电源器件默认使用单相220V交流电。

如有特殊供电需提前通知。

5.2器件选用5.2.1关键器件根据客户地区或要求，采用3C/CE/UL认证产品。

5.2.2估算所用电源容量，考虑大功率电机等瞬间/特殊情况，选用适合的低压器件。

5.2.3估算正常运行时。

主电路、大功率器件支路电流,选用适合线缆。

5.2.4估算控制系统IO数，以10~20%的预留量选择IO模块。

5.2.5依据CT时序图要求选择可实现要求的CPU、电机、传感器等。

5.2.6依据伏在和运行工况要求计算惯量和转矩,并按1.5~2倍安全系数选择电机。

5.2.7根据实际需求合理选择器件，不高配低用，更不能低配高用。

6、电气设计技术6.1控制柜6.1.1控制柜应有主电路开关，电源总开关操作手柄应设置在外侧。

6.1.2控制柜应有插座,2线,3线220V、5A以上的电源插座各一组。

6.1.3控制柜的各个元件图纸的名称一致。

6.1.4元件布置位置应预留10%以上位置。

6.1.5元件固定方式要合理，便于拆装；设计时尽量不采用螺丝。

eplan iec标准EPLAN是一种先进的电气设计软件，为工程师在电气设计和自动化方面提供了全方位的支持。

IEC标准（国际电工委员会标准）是电气工程领域的国际通用标准，包括电气符号、电气元件、电路图等方面的规范。

本文将介绍EPLAN IEC标准的应用，以及它对电气设计和自动化工程的重要性。

一、EPLAN IEC标准的概述EPLAN IEC标准是基于IEC标准制定的电气设计规范，它为工程师提供了标准化的电气符号和元件信息，以便更加方便、高效地进行电气设计工作。

该标准包括了电气符号的形状、大小、颜色、线宽等要素的规范，以及元件的命名、参数、连接方式等规定。

通过遵守IEC标准，工程师能够实现设计图纸的一致性，减少出错概率，提高工作效率。

二、EPLAN IEC标准的优势1. 提高设计效率：EPLAN IEC标准提供了一套统一的电气符号和元件库，工程师可以直接在设计软件中选择，并进行快速绘制，避免了重复设计和手工绘图的过程，大大提高了设计效率。

2. 确保设计质量：EPLAN IEC标准对电气符号和元件的规范化要求有助于减少错误和遗漏，提高设计的准确性和一致性，确保设计质量。

3. 便于维护和更新：EPLAN IEC标准的使用可以使设计图纸更易于理解和维护，当需要进行更新或修改时，只需要对符号和元件进行相应的更改，而不必对整个图纸进行大幅调整，大大节省了维护和更新的时间和劳力成本。

4. 提供标准化输出：EPLAN IEC标准能够方便地进行标准化输出，生成符合要求的电气图纸和工程文档，并支持自动化生成BOM清单、接线图和电缆线路图等，减少了手动操作的错误和重复性。

三、EPLAN IEC标准的应用案例1. 自动化生产线设计：在自动化生产线的设计中，使用EPLAN IEC 标准能够帮助工程师快速绘制电气图纸，标准化的符号和元件库使得设计一致性高，从而有效提高整个生产线的工作效率和稳定性。

2. 电力系统设计：电力系统的设计是一个复杂的过程，涉及到大量的电气符号和元件。
