消防设备部分接线方法
- 格式:doc
- 大小:83.50 KB
- 文档页数:3
松江消防设备利达消防设备现场编写逻辑关系及后期维护保养建议采取以下顺序编址:感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。
其次是探测器、模块等的接线方式。
一、现场经常用到的几种探头1、LD10EN底座:用于LD3000EN/A、LD3300EN等探测器,采用二总线并联接线方式,TC+,TC-端子不分正负极。
图1.12、LD2000E-A手动火灾报警按钮部接线图(如图1.2所示):3、4脚是二总线端子,TC2、TC1无极性,1、2脚是一组无源常开接点,通过电压小于30V通过电流100MA,5脚6脚是备用消防接口,配合手柄使用。
如使用总线需要配合总线模块使用。
图1.23、LD2001EN消火栓按钮部接线图(如图1.3所示):3、4脚是二总线端子,TC2、TC1无极性,1、2脚是一组无源常开接点,接直接启泵线(图1.4),通过电压小于30V通过电流 100MA,7脚是24V+,8脚是消防泵的反馈线。
图1.3图1.44.、LD3101/B点型可燃气体探测器部接线示意图(如图1.5所示):TC+,TC-,24V+,24V-四个端子。
3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接,TC-与24V-短接,用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。
图1.55、LD4400EN-1/2输入模块端子图与接线图示例(如图1.6、1.7所示):6脚5脚是二总线TC+,TC-原则上不分正负极,11脚12脚是一组无源长开点,8脚7脚是一组无源长开点。
端子现场设备上需要加15K线路检测电阻。
图1.6图1.76、LD6800EC-1输入/输出模块部接线图(如图1.8所示):1脚24V+,2脚24V-必须分极性,5、6脚TC+、TC-,11、12脚现场反馈信号接入点,需要接82K线路检测电阻。
9、10脚24V输出,接5.1K线路检测电阻。
图1.87、LD6800EC-2输入/输出模块部接线图(如图1.9所示):1脚24V+,2脚24V-必须分极性,5、6脚接入TC+、TC-,11、12脚和3、4脚分别为两组现场反馈信号接入点,需要接82K线路检测电阻。
火灾自动报警系统设备接线-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN火灾自动报警系统设备接线方法一、探测器接线:1.编码型火灾探测器:控制器信号二总线,串、并联均可;2.非编码型火灾探测器:需加装编址接口模块,编址接口模块与控制器采用无极性二总线连接,与电源采用无极性二总线连接,与非编码型火灾探测器采用有极性二总线连接。
非编码型火灾探测器在末端需加电阻或终端器用于匹配线路。
光束感烟火灾探测器需控制器信号二总线及电源DC24V二总线且还有反射器。
二、隔离器接线:控制器信号二总线三、手报(编码)接线:1.无电话插孔型:控制器信号二总线;2.有电话插孔型:控制器信号二总线;总线制电话编码模块采用四线制;多线制电话主机采用二总线制。
四、消火栓按钮(编码)接线:控制器信号二总线;与泵控制箱采用三线(一根DC24V有源输出线,一根回答输入线,一根公共地)连接;电源DC24V二总线。
五、单输入模块(编码)接线:控制器信号二总线;与设备两根线连接。
单输入模块用于主动型设备,这些设备动作后,输出的动作开关信号由此模块传给控制器。
六、单输入/输出模块(编码)接线:控制器信号二总线;电源DC24V二总线;单输入/输出模块用于被动型设备控制(排烟阀、送风阀、防火阀)。
七、切换模块接线:与单输入/输出模块配合使用,不直连控制器信号二总线。
用于防止交流电通过控制设备引入信号二总线。
八、双输入/双输出模块(编码)接线:控制器信号二总线;电源DC24V二总线;双输入/双输出模块用于双动型设备控制(防火卷帘门、水泵、排烟风机)。
九、双动作切换模块接线:与双输入/双输出模块配合使用,不直连控制器信号二总线。
用于控制设备与被控制设备之间的交、直流隔离及启动、停动双动作控制接口部件。
十、火灾光警报器(编码)接线:控制器信号二总线;十一、火灾声光报警器(编码)接线:控制器信号二总线;电源DC24V二总线;十二、火灾显示盘(编码)接线:控制器信号二总线;电源DC24V二总线;十三、消防广播接线:1.控制器信号二总线;2.电源DC24V二总线;3.两根广播线。
松江消防设备利达消防设备现场编写逻辑关系及后期维护保养建议采取以下顺序编址:感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。
其次是探测器、模块等的接线方式。
一、现场经常用到的几种探头1、LD10EN底座:用于LD3000EN/A、LD3300EN等探测器,采用二总线并联接线方式,TC+,TC-端子不分正负极。
图1.12、LD2000E-A手动火灾报警按钮内部接线图(如图1.2所示):3、4脚是二总线端子,TC2、TC1无极性,1、2脚是一组无源常开接点,通过电压小于30V通过电流100MA,5脚6脚是备用消防电话接口,配合电话手柄使用。
如使用总线电话需要配合总线电话模块使用。
图1.23、LD2001EN消火栓按钮内部接线图(如图1.3所示):3、4脚是二总线端子,TC2、TC1无极性,1、2脚是一组无源常开接点,接直接启泵线(图1.4),通过电压小于30V通过电流 100MA,7脚是24V+,8脚是消防泵的反馈线。
图1.3图1.44.、LD3101/B点型可燃气体探测器内部接线示意图(如图1.5所示):TC+,TC-,24V+,24V-四个端子。
3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接,TC-与24V-短接,用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。
图1.55、LD4400EN-1/2输入模块端子图与接线图示例(如图1.6、1.7所示):6脚5脚是二总线TC+,TC-原则上不分正负极,11脚12脚是一组无源长开点,8脚7脚是一组无源长开点。
端子现场设备上需要加15K线路检测电阻。
图1.6图1.76、LD6800EC-1输入/输出模块内部接线图(如图1.8所示):1脚24V+,2脚24V-必须分极性,5、6脚TC+、TC-,11、12脚现场反馈信号接入点,需要接82K线路检测电阻。
9、10脚24V输出,接5.1K线路检测电阻。
消防设备部分接线方法1.每层所有音箱用一个模块控制,模块装在每层的消防接线箱内。
广播模块前接三支线(信号/报警线, 24V电源线,广播线)。
模块后接一支线(广播线)。
2.消火栓启泵按钮接两支线,信号/报警线和消火栓启泵线。
(启泵线从某层的消防接线箱引来后直接与其他层的启泵按钮纵向串连,消防接线箱再直接引至→消防控制室→消火栓泵)。
3.手动报警按钮(带电话插孔)和消防报警电话接两支线,信号/报警线和电话线。
(电话线从某层的消防接线箱引来后直接与其他层的手报按钮和电话纵向串连,电话线串联则每个消防电话需要一个模块)。
(如果消防电话不和手报串联,消防电话没模块,消防电话的电话线要单独从消防控制室引入)。
4.火灾声光报警器(无模块)和送风口(设备处设总线控制模块)接两支线,24V电源线和信号/报警线。
(24V电源线从某层的消防接线箱引来后直接与其他层的声光报警器和送风口纵向串连)。
5.强电配电箱(箱内设总线控制模块)接两支线,24V电源线和信号/报警线。
(24V电源线从每层的消防接线箱引来后直接与其他配电箱串连)。
(配电箱分:电梯,卷帘门,层电表箱,应急照明箱,气体灭火控制盘,机械停车电源切换等)。
6.排/送风机控制箱和排污泵控制箱(箱内设多线控制模块)接一支线,多线制控制线。
(每个控制箱的多线制控制线均直接由消防控制室引来)7.火灾显示盘(层显)接两支线,电源总线和通讯总线。
(这两支线均单独从消防控制室引来)。
8.感烟探测器,感温探测器,信号阀,水流指示器,防火阀(后三种均在该设备处设输入模块)接一支线,信号/报警线。
9.信号线从每层的消防接线箱引来与其他设备串联。
10.层消防接线箱内均设总线隔离模块。
11.信号/报警总线ZR-RVS-2*1.0 SC1612.主机电源线ZR-BV-2*4 SC2013.分支电源线ZR-BV-2*2.5 SC2014.通讯总线ZR-RVS- 2*1.5 SC2015.多线制控制线ZR-KVV-7*1.5 SC2016.电话总线ZR-RVVP-2*1.0 SC2017.消火栓启泵线反馈灯线ZR-RVS-4*1.5 SC2018.消防广播线ZR-BV-2*1.5 SC20说明:以上仅供参考,具体以图纸设计为准。
消防电源盘的接线方法1.接线前的准备工作在进行接线之前,需要先做好以下准备工作:(1)选择适当的电缆:应根据消防设备的功率需求选择适当的电缆,确保其能够承受相应的电流负载。
(2)清除工作场所:确保接线场所清洁、干燥,并远离可能存在的易燃物。
(3)关闭电源:在进行接线之前,应将电源切断,以防止电击和其他危险。
2.了解消防设备的电源需求在进行接线之前,需要明确各个消防设备的电源需求,包括额定电压、额定电流和功率等参数。
这些参数可以在设备的说明书或产品标识上找到。
3.选择合适的断路器和保险丝根据消防设备的电源需求,选择合适的断路器和保险丝。
断路器用于防止设备过载和短路,保险丝则起到了保护电路的作用。
安装断路器和保险丝时,应根据消防设备的电源需求进行正确的匹配。
4.接线盘的线缆选择和安装(1)选择合适的线缆:根据消防设备的电源需求选择合适的电缆,一般要求采用阻燃性能好的线缆。
(2)安装线缆:将线缆穿过线管,布线时应注意线缆的弯曲半径,避免对线缆造成损伤。
线缆接地处应接地良好,确保线路的安全可靠。
5.接线方法在进行接线时,需按照以下步骤进行:(1)连接电源线:首先将消防电源盘的输入端与主电源连接,通常使用电缆连接。
(2)连接消防设备:根据消防设备的电源需求,将输出端与相应的设备进行连接。
每个消防设备的接线方法可能有所不同,一般需要连接到设备的供电端子上,可以根据设备的说明书进行正确的接线。
(3)接地线连接:消防电源盘的外壳需要与地线相连接,以确保设备的安全可靠。
将接地线连接到电源盘的接地端子上,并确保接地良好,可以使用接地线夹具进行固定。
6.检查接线的质量接线完成后,需要仔细检查接线是否正确,确保每个接线口处连接牢固,接线处与接线盘之间的电缆牢固且连接良好。
同时还需要检查接线的间距是否符合安全要求,并检查线缆的绝缘性能。
综上所述,正确的接线方法对于消防电源盘的使用至关重要。
在进行接线之前,必须做好充分的准备工作,选择适当的断路器和保险丝,并根据消防设备的电源需求选择合适的线缆。
消防继电器的作用及接线法
1.单相接线:适用于单相电源供应的小型消防系统。
主要包括了外部
电源(通常是交流电源)、火灾报警控制器、继电器和最终负载(如灯光、声光报警器等)。
继电器的控制电源从火灾报警控制器取得,当火灾报警
控制器接收到火灾信号后,将控制电源输出,驱动继电器切断电源。
2.三相接线:适用于三相电源供应的大型消防系统。
主要包括了外部
电源、主电气控制柜、继电器、备用电气控制柜等。
主电气控制柜和备用
电气控制柜通过继电器连接,并由继电器进行电流切换。
当主电气控制柜
出现故障时,继电器将自动将电流切换到备用电气控制柜上,以保障消防
系统的正常运行。
3.并轴接线:适用于需要同时控制多个负载的消防系统。
并轴接线是
将多个负载并联连接至继电器输出端,继电器的输入端通过火灾报警控制
器连接。
当火灾报警控制器接收到火灾信号后,将控制电源输出,驱动继
电器切断电源。
这种接线方法常用于需要同时控制多个火灾警报器等设备
的情况。
总之,消防继电器是消防系统中非常重要的一部分,它通过接线与火
灾报警控制器和其他设备连接,起到自动控制电源供给的作用。
根据具体
需求,可选择单相接线、三相接线或并轴接线等不同的接线方式来实现消
防系统的监测和控制功能。
这样能够提高火灾报警的及时性和准确性,保
护人们的生命和财产安全。
消防接线原理
消防接线原理是指在消防系统中,各个设备的电气连接方式和方法。
其目的是为了确保所有设备能够正常工作,实现快速、有效的火灾报警和灭火功能。
消防接线原理通常分为两个部分,即火灾报警系统和自动灭火系统的接线原理。
火灾报警系统的接线原理主要包括以下几个方面的内容:
1. 火灾探测器的接线:火灾探测器可以分为烟感探测器、温度探测器和气体探测器等,其电气连接方式与信号传输方式不尽相同,需要根据具体情况进行接线。
2. 火灾报警控制器的接线:火灾报警控制器是火灾报警系统的核心设备,需要将各个探测器的信号接入控制器,并根据不同的接线方式进行合理的连接。
3. 声光报警设备的接线:当火灾报警控制器接收到火灾信号后,会通过声光报警设备发出声音和光线信号,提醒相关人员及时撤离。
自动灭火系统的接线原理主要包括以下几个方面的内容:
1. 灭火剂储存设备的接线:自动灭火系统一般会使用干粉、气体等灭火剂,这些灭火剂需要储存于特定的储存装置中,并通过相应的接线连接到控制器。
2. 灭火装置的接线:灭火装置一般包括喷头、喷雾装置等,其接线方式主要是将控制器与灭火装置进行电气连接,以实现触发灭火装置的功能。
3. 控制器的接线:自动灭火系统的控制器一般具有探测、监控和触发等功能,需要将各个部分的信号接入控制器,并进行相应的设置和调试工作。
总之,消防接线原理是消防系统中至关重要的一环,通过合理的接线可以确保系统的正常运行,提高消防效果,保障人们的生命财产安全。
消防模块的接线方法一、前言消防模块是一种重要的设备,它可以在火灾发生时及时发出警报并启动灭火系统。
因此,正确接线是保证消防模块正常工作的关键。
下面将详细介绍消防模块的接线方法。
二、准备工作在进行消防模块的接线之前,需要做好以下准备工作:1. 确认消防模块的型号和规格。
2. 准备好所需的电缆、插头等电气元件。
3. 确保电源已经关闭,并采取必要的安全措施。
三、接线步骤1. 将电缆剥皮并插入插座中。
在插入之前,应该确认插座和电缆规格相同,并且连接牢固。
2. 将另一端的电缆连接到主机上。
在连接之前,应该先确认主机和电缆规格相同,并且连接牢固。
3. 连接地线。
地线应该连接到主机上,并确保连接牢固。
如果需要,在地线上加装接地夹以增加接触面积。
4. 连接警报器。
将警报器与主机相连,注意极性,确保连接牢固。
5. 连接灭火系统。
将灭火系统与主机相连,注意极性,确保连接牢固。
6. 检查接线。
在完成接线之后,应该检查每个连接点是否牢固,并且确认极性是否正确。
四、注意事项1. 在进行接线之前,应该先了解消防模块的使用说明,并按照说明书的要求进行操作。
2. 在进行接线时,应该先确认电源已经关闭,并采取必要的安全措施。
3. 在选择电缆和插座时,应该根据消防模块的规格和要求进行选择,并确保连接牢固。
4. 在连接警报器和灭火系统时,应该注意极性,并确保连接牢固。
5. 在完成接线之后,应该检查每个连接点是否牢固,并且确认极性是否正确。
五、总结消防模块是一种重要的设备,它可以在火灾发生时及时发出警报并启动灭火系统。
正确的接线方法可以保证消防模块正常工作。
在进行接线之前,需要做好准备工作,并按照步骤进行操作。
同时,在操作过程中需要注意安全事项,并且在完成接线之后检查每个连接点是否牢固并确认极性是否正确。
消防设备部分接线方法消防设备是保障人民生命财产安全的重要装备,其接线方法的正确性直接关系到设备的正常运行和使用效果。
本文将整理和介绍一些常见的消防设备接线方法。
1.消防泵接线方法消防泵是消防系统中重要的供水设备,其接线方法一般包括电源线接线、控制线接线和信号线接线。
a.电源线接线:将电源线的相线、零线和地线与电源箱连接。
相线根据电源的相序与泵电机的U、V、W三根相线相应连接,零线与电机的中性点相连接,地线连接到设备的接地螺钉上。
这样可确保泵能正常供电。
b.控制线接线:将控制线的各个信号线与控制装置相应插口连接。
一般包括启动信号线、停止信号线、故障信号线等。
根据对应关系正确连接控制线可实现对泵的远程启停控制。
c.信号线接线:消防泵一般还具有各种故障保护和状态显示功能,其信号线包括故障信号线、运行状态信号线等。
将信号线连接到相应的控制装置或显示屏上,可以实现故障报警和运行状态显示的功能。
2.自动喷水灭火系统接线方法自动喷水灭火系统是一种常见的消防设备,其接线方法一般包括电源线接线、控制线接线和传感器接线。
a.电源线接线:将电源线的相线、零线和地线与电源箱连接。
相线连接到电源开关,零线与电源的中性点连接,地线连接到设备的接地螺钉上,以确保系统正常供电。
b.控制线接线:将控制线的启动信号线、停止信号线和故障信号线分别与控制装置的对应接口相连。
通过对控制线的接线连接,可以实现对喷水系统的远程控制和故障报警功能。
c.传感器接线:自动喷水灭火系统通常具有根据烟雾、火焰等传感器信号来触发喷水装置的功能,其传感器线需要正确连接到相应的传感器上。
根据传感器的具体类型和接线方式进行接线连接。
3.火灾报警系统接线方法火灾报警系统是消防设备的重要组成部分,其接线方法一般包括电源线接线、探测器接线和控制线接线。
a.电源线接线:将电源线的相线、零线和地线与电源箱连接。
相线连接到电源的相序和火灾报警控制盘的电源输入端,零线与电源的中性点相连接,地线连接到设备的接地螺钉上。
利达消防设备接线办法阐明利达消防设备接线办法阐明1、LD3000EN/A烟(LD3300EN温)感:二总线,无极性,恣意接TC-、TC+端子。
布线恳求:(1)信号线管井主线:宜选用截面积ge;1.5平方毫米的双绞铜芯线,穿金属管或阻燃管敷设,也可选用电缆,规范为RVV2;x;1.5平方毫米。
关于平面线能够选用RVS-2;x;1.0或RVV2;x;1.0平方毫米的双绞铜芯线。
信号2、LD2000E-A手报(LD2001EN消火栓按钮):二总线,无极性,接3、4端子。
电话线接5,6端子。
LD2001EN消火栓按钮二总线,无极性,接3、4端子。
消防泵主张接1,2端子,泵答复接7,8端子(有源24V答复信号)布线恳求:(1)信号线管井主线:宜选用截面积ge;1.5平方毫米的双绞铜芯线,穿金属管或阻燃管敷设,也可选用电缆,规范为RVV2;x;1.5平方毫米。
关于平面线能够选用RVS-2;x;1.0或RVV2;x;1.0平方毫米的双绞铜芯线。
(2)联接线路的长度应以总导线电阻3、LD3600EN总线短路维护器:二总线,输入端有极性,接5,6端子,6为正极。
输出端无极性,接8,9端子。
布线恳求:(1)信号线管井主线:宜选用截面积ge;1.5平方毫米的双绞铜芯线,穿金属管或阻燃管敷设,也可选用操控电缆,规范为RVV2;x;1.5平方毫米。
关于平面线能够选用RVS-2;x;1.0或RVV2;x;1.0平方毫米的双绞铜芯线。
(2)联接线路的长度应以总导线电阻4、LD4400EN-1输入模块(信号模块):二总线,无极性,接5、6端子。
开关信号接11、12端子。
且11,12端要接15K电阻。
布线恳求:(1)信号线管井主线:宜选用截面积ge;1.5平方毫米的双绞铜芯线,穿金属管或阻燃管敷设,也可选用操控电缆,规范为RVV2;x;1.5平方毫米。
关于平面线能够选用RVS-2;x;1.0或RVV2;x;1.0平方毫米的双绞铜芯线。

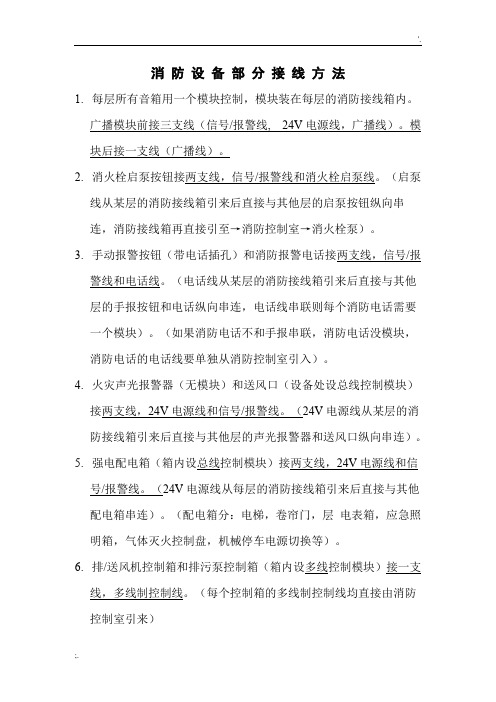

消防设备部分接线方法
1.每层所有音箱用一个模块控制,模块装在每层的消防接线箱内。
广播模块前接三支线(信号/报警线, 24V电源线,广播线)。
模块后接一支线(广播线)。
2.消火栓启泵按钮接两支线,信号/报警线和消火栓启泵线。
(启泵
线从某层的消防接线箱引来后直接与其他层的启泵按钮纵向串
连,消防接线箱再直接引至→消防控制室→消火栓泵)。
3.手动报警按钮(带电话插孔)和消防报警电话接两支线,信号/报
警线和电话线。
(电话线从某层的消防接线箱引来后直接与其他层的手报按钮和电话纵向串连,电话线串联则每个消防电话需要一个模块)。
(如果消防电话不和手报串联,消防电话没模块,消防电话的电话线要单独从消防控制室引入)。
4.火灾声光报警器(无模块)和送风口(设备处设总线控制模块)
接两支线,24V电源线和信号/报警线。
(24V电源线从某层的消防接线箱引来后直接与其他层的声光报警器和送风口纵向串连)。
5.强电配电箱(箱内设总线控制模块)接两支线,24V电源线和信
号/报警线。
(24V电源线从每层的消防接线箱引来后直接与其他配电箱串连)。
(配电箱分:电梯,卷帘门,层电表箱,应急照明箱,气体灭火控制盘,机械停车电源切换等)。
6.排/送风机控制箱和排污泵控制箱(箱内设多线控制模块)接一支
线,多线制控制线。
(每个控制箱的多线制控制线均直接由消防控制室引来)
7.火灾显示盘(层显)接两支线,电源总线和通讯总线。
(这两支
线均单独从消防控制室引来)。
8.感烟探测器,感温探测器,信号阀,水流指示器,防火阀(后三
种均在该设备处设输入模块)接一支线,信号/报警线。
9.信号线从每层的消防接线箱引来与其他设备串联。
10.层消防接线箱内均设总线隔离模块。
11.信号/报警总线ZR-RVS-2*1.0 SC16
12.主机电源线ZR-BV-2*4 SC20
13.分支电源线ZR-BV-2*2.5 SC20
14.通讯总线ZR-RVS- 2*1.5 SC20
15.多线制控制线ZR-KVV-7*1.5 SC20
16.电话总线ZR-RVVP-2*1.0 SC20
17.消火栓启泵线反馈灯线ZR-RVS-4*1.5 SC20
18.消防广播线ZR-BV-2*1.5 SC20
说明:以上仅供参考,具体以图纸设计为准。
有的设计均为单线,有的设计线路敷设方法可能与上不符,原理不错的情况下,以设计为准。
另:消防泵(消火栓和喷淋)小区内共用为1.3吨多级泵。
套用1-705子目(08定额)。
