八年级物理知识要点（下）《电压 电阻》一、电压1、 电压是使电路中形成电流的原因，而电源是提供电压的装置．电源的电压越大，电路中的电流就越大，灯泡就越亮．2、 电压的符号是“U ”；电压的单位是 “伏（V ）”．电压常用的单位还有：“毫伏(mV)”、“微伏(μV)”、“千伏(kV)”，它们之间的换算关系是：1 kV ＝103 V 1 mV ＝10-3 V 1 μV ＝10-6 V ．3、 常见电压值：记住（1）.一节干电池的电压值1.5V 。

(2).人体安全电压值不高于36V 。

（3）.家庭电路的电压值220V 。

（4）蓄电池一个电压2V 。

4、 电压的大小可以用电压表来测量（1）.电压表有三个接线柱，两个量程．使用“-”和“3”两个接线柱时，量程是0～3 V ，分度值“0.1 V ”；使用“-”和“15”两个接线柱时，量程是0～15 V ，分度值“0.5 V ”．（2）. 电压表的使用规则：二要、一不、二看清．试触二要：电压表要并联在被测电路用电器（或电源）的两端；要使电流从电压表的“＋”接线柱流入，从电压表的“-”接线柱流出．一不：被测电压不能超过电压表的量程．二看清：读数时一要看清电压表所用的量程；二要看清每一小格所表示的数值．试触：试触的方法不仅可以选择电压表的量程，还可以判断电源的正负极；判断电压表正、负接线柱连接是否正确．二、探究串联电路中电压的规律［猜想或假设］：如图（右）. U= U 1＋U 2 ;（2）. U= U 1=U 2 ;（3）. U ＞U 2＞ U1［设计实验和进行实验］: 如图，我们组想选择两只灯泡，一块电压表，像测电流那样分别测出A 结论：U= U 1＋U 2 ， 串联电路中的总电压等于各部分电路的电压之和．（串压两个分）［猜想或假设］：（1）U= U 1＋U 2 ;（2）U= U 1=U 2 ; （3）U ＞U 2＞ U 1［设计实验和进行实验］: 如图，我们组想选择两只灯泡，一块电压表，结论：U= U 1=U 2 ， 并联电路中的总电压，等于各个支路两端的电压。

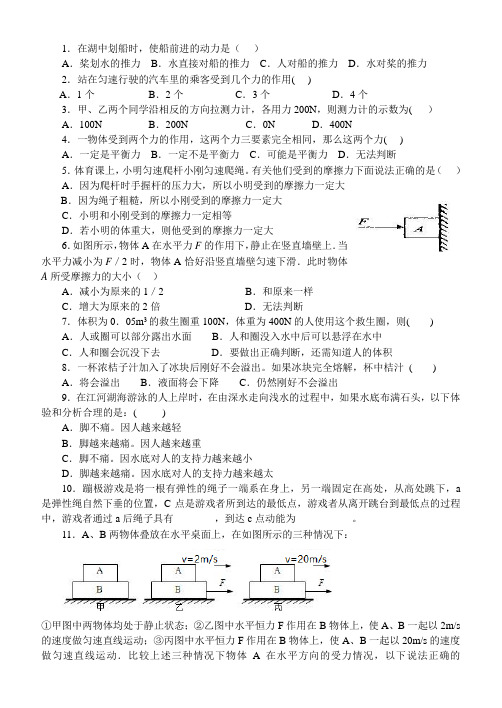

1．在湖中划船时，使船前进的动力是（）A．桨划水的推力B．水直接对船的推力C．人对船的推力D．水对桨的推力2．站在匀速行驶的汽车里的乘客受到几个力的作用( )A．1个B．2 个C．3个D．4个3．甲、乙两个同学沿相反的方向拉测力计，各用力200N，则测力计的示数为( ）A．100N B．200N C．0N D．400N4．一物体受到两个力的作用，这两个力三要素完全相同，那么这两个力( )A．一定是平衡力B．一定不是平衡力C．可能是平衡力D．无法判断5．体育课上，小明匀速爬杆小刚匀速爬绳。

有关他们受到的摩擦力下面说法正确的是（）A．因为爬杆时手握杆的压力大，所以小明受到的摩擦力一定大B．因为绳子粗糙，所以小刚受到的摩擦力一定大C．小明和小刚受到的摩擦力一定相等D．若小明的体重大，则他受到的摩擦力一定大6．如图所示，物体A在水平力F的作用下，静止在竖直墙壁上．当水平力减小为F／2时，物体A恰好沿竖直墙壁匀速下滑．此时物体A所受摩擦力的大小（）A．减小为原来的1／2 B．和原来一样C．增大为原来的2倍D．无法判断7．体积为0．05m3的救生圈重100N，体重为400N的人使用这个救生圈，则( )A．人或圈可以部分露出水面B．人和圈没入水中后可以悬浮在水中C．人和圈会沉没下去D．要做出正确判断，还需知道人的体积8．一杯浓桔子汁加入了冰块后刚好不会溢出。

如果冰块完全熔解，杯中桔汁( )A．将会溢出B．液面将会下降C．仍然刚好不会溢出9．在江河湖海游泳的人上岸时，在由深水走向浅水的过程中，如果水底布满石头，以下体验和分析合理的是：( )A．脚不痛。

因人越来越轻B．脚越来越痛。

因人越来越重C．脚不痛。

因水底对人的支持力越来越小D．脚越来越痛。

因水底对人的支持力越来越太10．蹦极游戏是将一根有弹性的绳子一端系在身上，另一端固定在高处，从高处跳下，a 是弹性绳自然下垂的位置，C点是游戏者所到达的最低点，游戏者从离开跳台到最低点的过程中，游戏者通过a后绳子具有________，到达c点动能为___________。

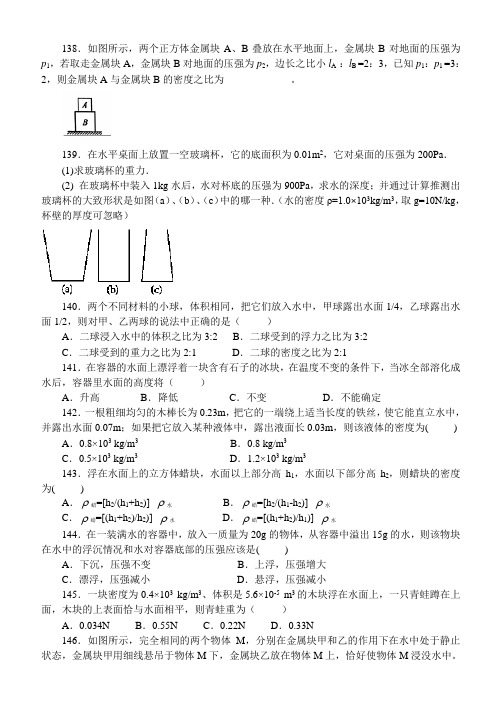

138．如图所示，两个正方体金属块A、B叠放在水平地面上，金属块B对地面的压强为p1，若取走金属块A，金属块B对地面的压强为p2，边长之比小l A ：l B =2：3，已知p1：p1 =3：2，则金属块A与金属块B的密度之比为_____________。

139．在水平桌面上放置一空玻璃杯，它的底面积为0.01m2，它对桌面的压强为200Pa．(1)求玻璃杯的重力．(2) 在玻璃杯中装入1kg水后，水对杯底的压强为900Pa，求水的深度；并通过计算推测出玻璃杯的大致形状是如图（a）、（b）、（c）中的哪一种．（水的密度ρ=1.0×103kg/m3，取g=10N/kg，杯壁的厚度可忽略）140．两个不同材料的小球，体积相同，把它们放入水中，甲球露出水面1/4，乙球露出水面1/2，则对甲、乙两球的说法中正确的是（）A．二球浸入水中的体积之比为3:2 B．二球受到的浮力之比为3:2C．二球受到的重力之比为2:1 D．二球的密度之比为2:1141．在容器的水面上漂浮着一块含有石子的冰块，在温度不变的条件下，当冰全部溶化成水后，容器里水面的高度将（）A．升高B．降低C．不变D．不能确定142．一根粗细均匀的木棒长为0.23m，把它的一端绕上适当长度的铁丝，使它能直立水中，并露出水面0.07m；如果把它放入某种液体中，露出液面长0.03m，则该液体的密度为( ) A．0.8×103 kg/m3 B．0.8 kg/m3C．0.5×103 kg/m3 D．1.2×103 kg/m3143．浮在水面上的立方体蜡块，水面以上部分高h1，水面以下部分高h2，则蜡块的密度为( )A．ρ蜡=[h2/(h1+h2)] ρ水B．ρ蜡=[h2/(h1-h2)] ρ水C．ρ蜡=[(h1+h2)/h2)] ρ水D．ρ蜡=[(h1+h2)/h1)] ρ水144．在一装满水的容器中，放入一质量为20g的物体，从容器中溢出15g的水，则该物块在水中的浮沉情况和水对容器底部的压强应该是( )A．下沉，压强不变B．上浮，压强增大C．漂浮，压强减小D．悬浮，压强减小145．一块密度为0.4×103kg/m3、体积是5.6×10-5m3的木块浮在水面上，一只青蛙蹲在上面，木块的上表面恰与水面相平，则青蛙重为（）A．0.034N B．0.55N C．0.22N D．0.33N146．如图所示，完全相同的两个物体M，分别在金属块甲和乙的作用下在水中处于静止若金属块甲的密度大于金属块乙的密度，则( )A．甲的重力小于乙的重力B．甲的重力大于乙的重力C．甲的体积只能大于乙的体积D．甲的体积可能大于乙的体积147．如图，有一重为2N的金属圆筒，口朝上放入水中时有1/3的体积露出水面；如果在筒中倒入5×10-5m3的某种液体后，圆筒有1/5的体积露出水面。

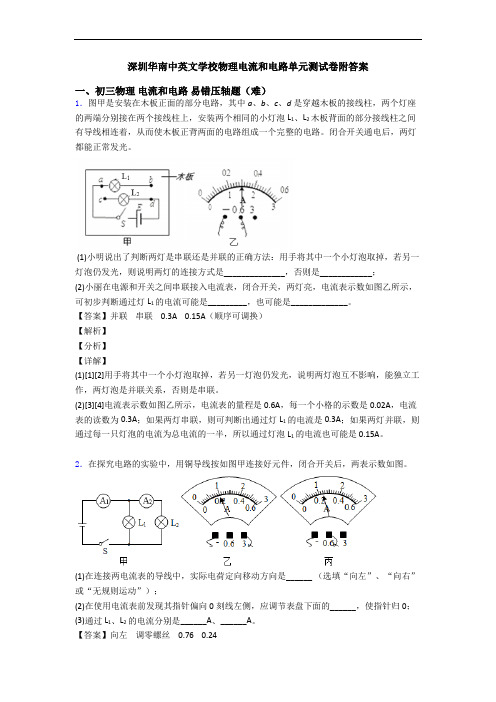

深圳华南中英文学校物理电流和电路单元测试卷附答案一、初三物理电流和电路易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

闭合开关通电后，两灯都能正常发光。

(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。

【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。

(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。

2．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；(3)通过L1、L2的电流分别是______A、______A。

【答案】向左调零螺丝 0.76 0.24【解析】【分析】【详解】(1)[1]在连接两电流表的导线中，电流方向是由左往右的，而导线中实际上定向移动的是自由电子，所以其方向是由右向左的。

天津南华中学物理电流和电路单元测试卷（word版，含解析）一、初三物理电流和电路易错压轴题（难）1．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．2．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。

在不打开盒子的情况下，他探究盒内的电路结构。

深圳市南华中学物理电流和电路单元测试卷（word版，含解析）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源(电压恒为4.5V)，电流表、电压表、开关各一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“10Ω 2A”、“20Ω 1A”)，导线若干．（1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整_________ ；（2）为了完成该实验探究，滑动变阻器应选择_________的规格．按图乙连接好电路，闭合开关前，变阻器的滑片P应调至最_________(选填“左”或“右”)端．（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是____________________．（4）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5 V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向________(选填“E”或“F”)端移动，小明移动变阻器滑片P的目的是_______________________________________．（5）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为___________W．（6）若将电阻R换成电动机，则当滑片P向左滑动时，它的转速将变______(选填“快”或“慢”)．【答案】图略（电流表接0—0.6A的量程）“20Ω 1A”右R短路（或电压表断路）F控制定值电阻两端的电压为2.5V不变0.5快【解析】（1）根据电路图，连接实物电路，如图右所示：（2）当20Ω的电阻接入电路时，电路电流I=U R/R=2.5V/20Ω=0.125A，此时滑动变阻器两端电压U滑 =U-U R =4.5V-2.5V=2V，滑动变阻器接入电路的阻值R=U滑/I=2V/0.125A=16Ω，则应选规格为“20Ω1A”的滑动变阻器，连接滑动变阻器时，在闭合开关前，使滑动变阻器处于阻值最大处，根据乙图可知滑片应该移动到右端；（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是电阻发生短路或电压表断路；（4）改接10Ω的电阻后，电压表的示数变大，则应增大滑动变阻器的阻值，将滑片向右端即F端滑动，使电压表的示数保持2.5V不变；（5）电流表的读数为：I=0.2A，则P=UI=2.5V×0.2A=0.5W；（6）由电路图分析可知当滑片向左移动时，电路电阻减小，电流变大，当将R换为电动机，则当滑片P向左滑动时，它的转速将变快3．小海和小梅一起做“探究并联电路中电流的规律”实验．（1）如图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是__________（选填“A”“B”或“C”）处的电流．（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路_____________ ．移动后电流表测量的是_____（选填“A”“B”或“C”）处的电流．（3）测出A、B、C三处的电流如表所示，由此得出初步结论：_______（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：_________．（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图__________________________．【答案】C A或BI C＝I A+I B换上规格不同的灯泡多次实验【解析】【分析】【详解】(1)[1]电流表在干路上测量干路的电流，即C点的电流；(2)[2][3]让电流表测量另一处的电流，也就是测量支路的电流，如图所示：测量的是B点的电流；(3)[4][5]并联电路中，干路电流等于各支路电流的和，即I C=I A+I B，为得出普遍结论，实验时应采用不同规格的灯泡进行多次实验．(4)[6]在不换电流表位置的情况下，在支路上各连接一个开关即可完成实验要求，电路如图所示：4．莉莉利用如图所示的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5 V；小灯泡额定功率约为1 W，电源电压恒为6 V，①闭合开关前，应将滑滑动变阻器的滑片移至___（选填“A”或“B”）端。

一、选择题1．(0分)[ID：129741]图示是氧气分子在0℃和100℃下的速率分布图线，由图可知（）A．随着温度升高，氧气分子的平均速率变小B．随着温度升高，每一个氧分子的速率都增大C．随着温度升高，氧气分子中速率小的分子所占比例增大D．同一温度下，氧气分子速率分布呈现“中间多、两头少”的规律2．(0分)[ID：129720]下列四幅图中，能正确反映分子间作用力F和分子势能E p随分子间距离r变化关系的图线是（）A．B．C．D．3．(0分)[ID：129718]已知铜的摩尔质量为M，密度为ρ，阿伏加德罗常数为N，下列说法中正确的是（）A．1个铜原子的质量为M NB．1个铜原子的质量为N MC．1个铜原子所占的体积为MN ND．1个铜原子所占的体积为ρM N4．(0分)[ID：129712]下列说法正确的是A．温度标志着物体内大量分子热运动的剧烈程度B．内能是物体中所有分子热运动所具有的动能的总和C．气体压强仅与气体分子的平均动能有关D．气体膨胀对外做功且温度降低，分子的平均动能可能不变5．(0分)[ID：129710]分子动理论较好地解释了物质的宏观热力学性质．据此可判断下列说法中错误的是A．显微镜下观察到墨水中的小炭粒在不停的作无规则运动，这反映了液体分子运动的无规则性B．分子间的相互作用力随着分子间距离的增大，一定先减小后增大C．分子势能随着分子间距离的增大，可能先减小后增大D．在真空、高温条件下，可以利用分子扩散向半导体材料掺入其它元素6．(0分)[ID：129703]分子间作用力随分子间距离的关系如图所示，下列说法正确的是（）A．分子间的作用力做负功，分子势能增大B．分子间的相互作用力随着分子间距离的增大，一定先减小后增大C．随着分子间距离的增大，分子间引力和斥力的合力一定减小D．当分子力表现为斥力时，分子力和分子势能总是随分子间距离的减小而减小7．(0分)[ID：129690]下列有关分子动理论和物质结构的认识，其中正确的是（）A．分子间距离减小时分子势能一定减小B．温度越高，物体中分子无规则运动越剧烈C．物体内热运动速率大的分子数占总分子数比例与温度无关D．非晶体的物理性质各向同性而晶体的物理性质都是各向异性8．(0分)[ID：129671]如图所示为两分子系统的势能E p与两分子间距离r的关系曲线，下列说法正确的是（）A．当r大于r1时，分子间的作用力表现为斥力B．当r小于r1时，分子间的作用力表现为引力C．当r等于r2时，分子间的作用力为零D．在r由r1变到r2的过程中，分子间的作用力做负功9．(0分)[ID：129659]关于分子动理论的基本观点和实验依据。
