有管网七氟丙烷灭火方案(样本)

七氟丙烷有管网灭火系统技术方案xxxxxxxxxxxx有限公司2015年07月03日目录一、七氟丙烷气体自动灭火系统设计说明 (2)1.1.设计依据 (2)1.2.设计条件 (2)1.3.设计方案 (2)1.4.防护区的设置和系统要求 (2)1.5.安装要求 (4)1.6.验收 (5)1.7.系统和管网的设计与计算 (6)1.8.检查和保养 (7)1.9.注意事项 (8)1.10.灭火系统功能及动作原理程序方框图 (10)二、系统及管网平面图（见附件） (10)一、七氟丙烷气体自动灭火系统设计说明1.1.设计依据（1）GA400-2002《气体灭火系统及零部件性能要求和试验方法》中华人民共和国公共安全行业标准（2）GB50370－2005《气体灭火系统设计规范》国家标准（3）GB50263－2007《气体灭火系统施工及验收规范》国家标准（4）甲方提供的资料及图纸（5）北京利达海鑫灭火系统设备有限公司产品设计说明书1.2.设计条件（1）采用组合分配式灭火系统保护防护区（2）防护区为独立封闭空间（3）防护区内均设通风设备（4）灭火剂储瓶间应设置在防护区附近1.3.设计方案（1）防护区情况本工程共分2个气体灭火区,均位于三层机房。

第一气灭区为机房、空调区，面积为348.8平方米，高为4.4米；第二气灭区为电池电力室，面积为186.4平方米，高为4.4米；（2）灭火方式采用全淹没灭火方式，即在规定的时间内，喷射一定浓度的灭火剂药剂，使其在最短的时间内均匀地充满整个保护区，能将任意位置的火灾迅速扑灭。

（3）控制方式控制方式有自动，电气手动、机械应急手动操作三种，即在有人工作或值班时采用电气手动控制，在无人执守的情况下，才采用自动控制方式。

1.4.防护区的设置和系统要求（1）瓶组间的防护区内温度应为0～50℃；防护区的最低温度不应低于-10℃。

（2）防护区灭火时应保持封闭条件，除泄压口以外的开口，放火阀等开口，在喷放灭火剂前应做到自动关闭。

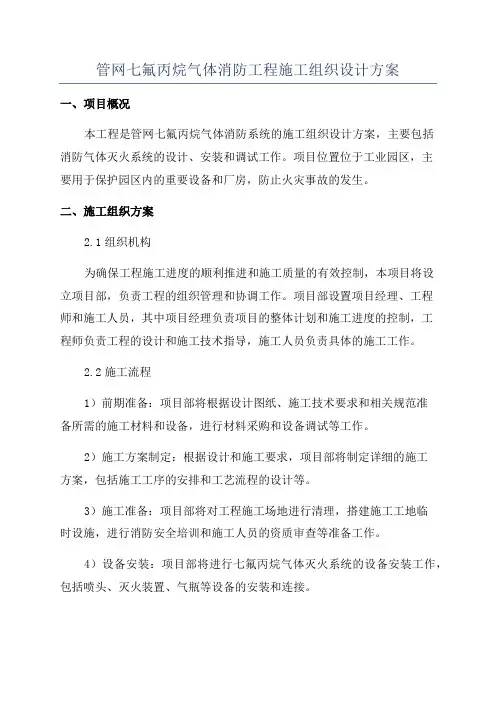

管网七氟丙烷气体消防工程施工组织设计方案一、项目概况本工程是管网七氟丙烷气体消防系统的施工组织设计方案，主要包括消防气体灭火系统的设计、安装和调试工作。

项目位置位于工业园区，主要用于保护园区内的重要设备和厂房，防止火灾事故的发生。

二、施工组织方案2.1组织机构为确保工程施工进度的顺利推进和施工质量的有效控制，本项目将设立项目部，负责工程的组织管理和协调工作。

项目部设置项目经理、工程师和施工人员，其中项目经理负责项目的整体计划和施工进度的控制，工程师负责工程的设计和施工技术指导，施工人员负责具体的施工工作。

2.2施工流程1）前期准备：项目部将根据设计图纸、施工技术要求和相关规范准备所需的施工材料和设备，进行材料采购和设备调试等工作。

2）施工方案制定：根据设计和施工要求，项目部将制定详细的施工方案，包括施工工序的安排和工艺流程的设计等。

3）施工准备：项目部将对工程施工场地进行清理，搭建施工工地临时设施，进行消防安全培训和施工人员的资质审查等准备工作。

4）设备安装：项目部将进行七氟丙烷气体灭火系统的设备安装工作，包括喷头、灭火装置、气瓶等设备的安装和连接。

5）管道布置：根据设计要求和施工方案，项目部将对七氟丙烷灭火系统的管道进行布置，包括管道的连接、固定和支架的安装等。

6）系统调试：项目部将对灭火系统进行整体调试，包括压力测试、正常工作流程的测试等，确保系统的正常运行。

7）资料整理和验收：项目部将对工程的相关资料进行整理和归档，同时进行验收与竣工报告的编制。

2.3安全措施1）施工现场应设置明显的施工警示标志，设立安全警戒线，并进行周边的宣传。

2）施工过程中，严禁吸烟、明火作业等危险行为，严格按照施工方案进行操作。

3）施工人员应穿戴好个人防护用品，确保施工过程中的人身安全。

4）严格执行消防安全操作规程，确保施工现场的消防安全。

三、质量控制措施3.2材料验收：对施工过程中使用的材料进行验收，严格按照设计要求进行质量检测。

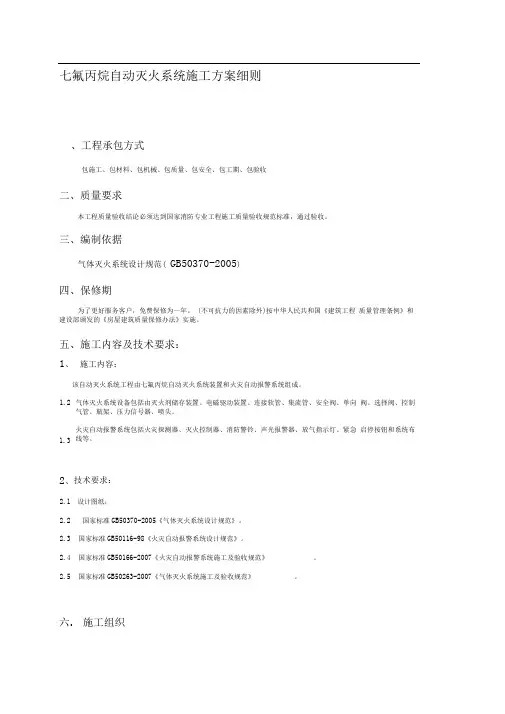

七氟丙烷自动灭火系统施工方案细则、工程承包方式包施工、包材料、包机械、包质量、包安全、包工期、包验收二、质量要求本工程质量验收结论必须达到国家消防专业工程施工质量验收规范标准，通过验收。

三、编制依据气体灭火系统设计规范( GB50370-2005)四、保修期为了更好服务客户，免费保修为一年。

(不可抗力的因素除外)按中华人民共和国《建筑工程 质量管理条例》和建设部颁发的《房屋建筑质量保修办法》实施。

五、施工内容及技术要求：该自动灭火系统工程由七氟丙烷自动灭火系统装置和火灾自动报警系统组成。

气体灭火系统设备包括由灭火剂储存装置、电磁驱动装置、连接软管、集流管、安全阀、单向 阀、选择阀、控制气管、瓶架、压力信号器、喷头。

火灾自动报警系统包括火灾探测器、灭火控制器、消防警铃、声光报警器、放气指示灯、紧急 启停按钮和系统布线等。

1、 施工内容：1.2 1.3 2、技术要求： 2.1 设计图纸； 2.2国家标准GB50370-2005《气体灭火系统设计规范》。

2.3 国家标准GB50116-98《火灾自动报警系统设计规范》。

2.4 国家标准GB50166-2007《火灾自动报警系统施工及验收规范》 。

2.5 国家标准GB50263-2007《气体灭火系统施工及验收规范》。

六. 施工组织1.机构组成现场主管管工班电工班质安员1.1现场主管（1人）:全面负责施工现场的统筹安排。

1.2电工班（1人）：负责火灾自动报警系统的安装、调试。

1.3质安员（1人）：负责施工过程的安全检查、质量检查工作。

2.主要施工机具及设备计划。

七氟丙烷有管网气体灭火系统技术方案设计七氟丙烷是一种常用的高效环保的无色、无味、无毒的气体灭火剂，广泛应用于各种场所的气体灭火系统中。

其特点为：具有优良的灭火性能、无残留物、对人体和环境无害、不导电、不产生氟化氢等。

下面将对七氟丙烷管网气体灭火系统技术方案进行设计，具体内容如下。

一、系统概述七氟丙烷管网气体灭火系统是一种自动化的灭火系统，通过连接各种传感器、控制器、阀门等组成的管网，全面覆盖灭火区域，实现对火灾的快速灭火。

其主要组成部分包括：七氟丙烷储存容器、七氟丙烷释放装置、监测系统、控制系统、通信系统等。

二、系统设计1.灭火剂储存容器：灭火剂储存容器采用高压钢瓶，容量根据灭火区域大小和灭火剂需求量来确定。

2.灭火剂释放装置：灭火剂释放装置主要包括压力减压阀、电磁阀、喷嘴等部分。

通过控制电磁阀的开启和关闭，控制七氟丙烷的释放。

3.监测系统：监测系统主要包括火灾探测器、温度传感器等。

通过这些传感器能够实时检测火灾发生，并向控制系统发送信号，触发灭火剂的释放。

4.控制系统：控制系统是整个灭火系统的核心部分，包括主控制面板、控制器等。

主控制面板能够实时监测灭火区域的状况，并控制灭火剂的释放和其他相关操作。

5.通信系统：通信系统将监测系统、控制系统等各个部分进行连接，实现各个部分之间的信息传递和数据交换。

6.管网设计：管网设计需要根据灭火区域的布局和特点来确定。

管网应该能够全面覆盖灭火区域，确保灭火剂能够迅速而均匀地释放。

同时，管网需要具备一定的消防防护性能，能够承受一定的水压和温度变化。

三、系统操作流程1.系统启动：当火灾发生时，监测系统检测到火灾信号后，发送信号给控制系统，控制系统通过电磁阀打开灭火剂的释放装置。

2.灭火剂释放：灭火剂经过管网释放到灭火区域，通过喷嘴喷洒到火灾点进行灭火。

3.灭火成功：灭火剂覆盖火灾区域，达到灭火效果后，系统停止灭火剂的释放。

4.复位操作：火灾被扑灭后，系统需要进行复位操作，关闭灭火剂的释放装置，并进行系统检修和维护。

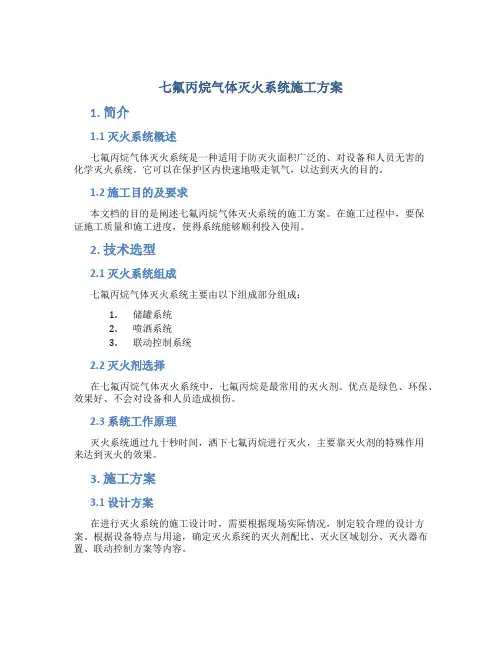

七氟丙烷气体灭火系统施工方案1. 简介1.1 灭火系统概述七氟丙烷气体灭火系统是一种适用于防灭火面积广泛的、对设备和人员无害的化学灭火系统。

它可以在保护区内快速地吸走氧气，以达到灭火的目的。

1.2 施工目的及要求本文档的目的是阐述七氟丙烷气体灭火系统的施工方案。

在施工过程中，要保证施工质量和施工进度，使得系统能够顺利投入使用。

2. 技术选型2.1 灭火系统组成七氟丙烷气体灭火系统主要由以下组成部分组成：1.储罐系统2.喷洒系统3.联动控制系统2.2 灭火剂选择在七氟丙烷气体灭火系统中，七氟丙烷是最常用的灭火剂。

优点是绿色、环保、效果好、不会对设备和人员造成损伤。

2.3 系统工作原理灭火系统通过九十秒时间，洒下七氟丙烷进行灭火，主要靠灭火剂的特殊作用来达到灭火的效果。

3. 施工方案3.1 设计方案在进行灭火系统的施工设计时，需要根据现场实际情况，制定较合理的设计方案。

根据设备特点与用途，确定灭火系统的灭火剂配比、灭火区域划分、灭火器布置、联动控制方案等内容。

3.2 施工过程3.2.1 储罐系统安装储罐系统的安装包括基础制作和支架安装。

储罐支架的固定方式是按储罐支架图纸规定的标准制作好，控制支架尺寸和水平度。

保证储罐之间的距离和整体高度符合图纸要求。

3.2.2 喷洒系统安装喷洒系统的安装是最为关键和复杂的环节。

在安装过程中，要注意线路的布置和连接，器具的固定和调试，道路的打通和通风。

3.2.3 联动控制系统的安装连接给水、电源等基础性部件，调试好连锁控制柜，同步控制主管道。

3.3 安装验收完成安装后，必须进行安装验收，方可将七氟丙烷灭火系统投入使用。

验收合格后，方可供电、通水、联试。

3.4 系统维护要确保系统长期稳定运行，必须定期进行系统维护，包括环境检测、气体充装、漏损检查、设备保养等等。

4. 总结通过对七氟丙烷气体灭火系统的概述、技术选型、施工方案和系统维护的分析，可以看出，七氟丙烷气体灭火系统是一种先进、环保而实用的灭火系统。

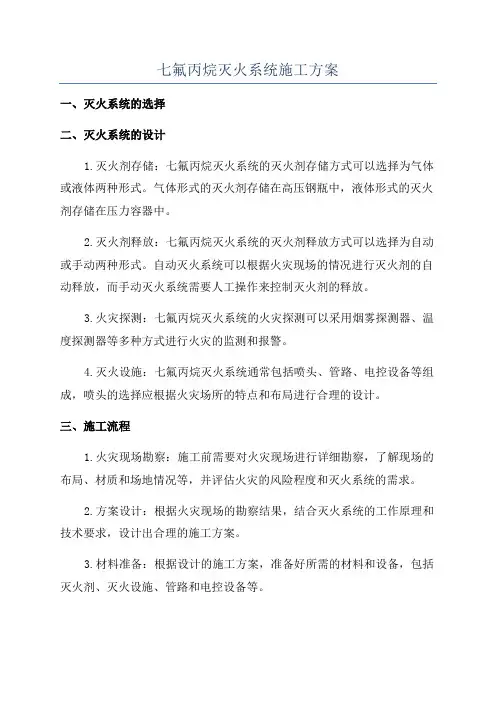

七氟丙烷灭火系统施工方案一、灭火系统的选择二、灭火系统的设计1.灭火剂存储：七氟丙烷灭火系统的灭火剂存储方式可以选择为气体或液体两种形式。

气体形式的灭火剂存储在高压钢瓶中，液体形式的灭火剂存储在压力容器中。

2.灭火剂释放：七氟丙烷灭火系统的灭火剂释放方式可以选择为自动或手动两种形式。

自动灭火系统可以根据火灾现场的情况进行灭火剂的自动释放，而手动灭火系统需要人工操作来控制灭火剂的释放。

3.火灾探测：七氟丙烷灭火系统的火灾探测可以采用烟雾探测器、温度探测器等多种方式进行火灾的监测和报警。

4.灭火设施：七氟丙烷灭火系统通常包括喷头、管路、电控设备等组成，喷头的选择应根据火灾场所的特点和布局进行合理的设计。

三、施工流程1.火灾现场勘察：施工前需要对火灾现场进行详细勘察，了解现场的布局、材质和场地情况等，并评估火灾的风险程度和灭火系统的需求。

2.方案设计：根据火灾现场的勘察结果，结合灭火系统的工作原理和技术要求，设计出合理的施工方案。

3.材料准备：根据设计的施工方案，准备好所需的材料和设备，包括灭火剂、灭火设施、管路和电控设备等。

4.建设施工：根据设计方案，进行管道的布置和喷头的安装，并进行灭火设施的调试和接线。

5.系统测试：完成施工后，对灭火系统进行测试，确保其正常工作。

包括对火灾探测设备进行触发测试、管路进行泄漏测试和管道压力测试等。

6.用户培训和验收：对用户进行系统操作培训，使其能够正确使用灭火系统，并最终进行系统验收。

四、施工注意事项1.施工前需要充分了解灭火系统的工作原理和技术要求，确保按照标准进行施工。

2.在施工过程中，需根据火灾现场的特点和布局来合理设计管道和喷头的安装位置，确保系统的灭火效果。

3.火灾探测设备和灭火系统的联动应进行合理设置，确保火灾能够及时被探测和灭火。

4.在施工过程中，需注意灭火剂的存储和操作安全，避免出现泄漏和误操作等安全隐患。

5.完成施工后，对系统进行全面的测试和调试，确保系统能够正常工作，并及时对问题进行处理和修复。

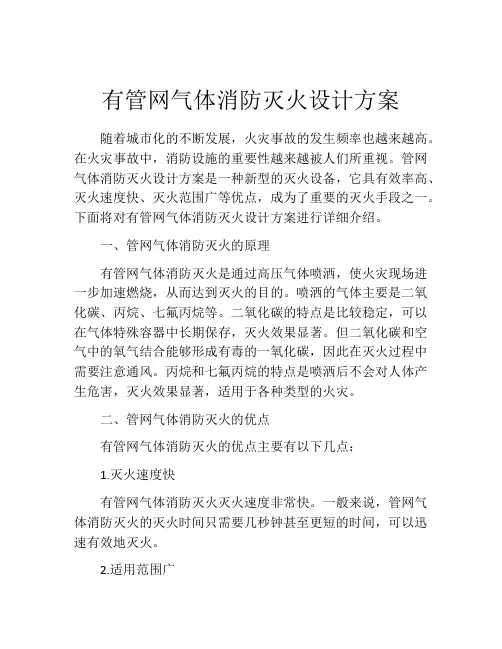

有管网气体消防灭火设计方案随着城市化的不断发展，火灾事故的发生频率也越来越高。

在火灾事故中，消防设施的重要性越来越被人们所重视。

管网气体消防灭火设计方案是一种新型的灭火设备，它具有效率高、灭火速度快、灭火范围广等优点，成为了重要的灭火手段之一。

下面将对有管网气体消防灭火设计方案进行详细介绍。

一、管网气体消防灭火的原理有管网气体消防灭火是通过高压气体喷洒，使火灾现场进一步加速燃烧，从而达到灭火的目的。

喷洒的气体主要是二氧化碳、丙烷、七氟丙烷等。

二氧化碳的特点是比较稳定，可以在气体特殊容器中长期保存，灭火效果显著。

但二氧化碳和空气中的氧气结合能够形成有毒的一氧化碳，因此在灭火过程中需要注意通风。

丙烷和七氟丙烷的特点是喷洒后不会对人体产生危害，灭火效果显著，适用于各种类型的火灾。

二、管网气体消防灭火的优点有管网气体消防灭火的优点主要有以下几点：1.灭火速度快有管网气体消防灭火灭火速度非常快。

一般来说，管网气体消防灭火的灭火时间只需要几秒钟甚至更短的时间，可以迅速有效地灭火。

2.适用范围广管网气体消防灭火不需要直接接触火源，可以对不同类型的火灾进行灭火。

即使是高温、高压的容器也可以进行有效的灭火。

3.操作方便有管网气体消防灭火系统与火警控制中心相连，可以通过一键启动完成识别火源、预处理措施等工作流程。

这极大的简化了工作人员的操作难度，并且可以远程控制。

4.自动化程度高有管网气体消防灭火系统可以自动启动，不需要人工干预。

在火灾发生时，可以检测到火源并根据预定的程序自动启动灭火系统。

5.操作环境友好有管网气体消防灭火灭火介质不会对人体造成伤害，不会对环境造成安全隐患。

6.节约成本有管网气体消防灭火的使用成本相对较低，灭火介质可以多次使用，并且设备寿命长，维护成本低。

三、管网气体消防灭火的缺点有管网气体消防灭火也有一些缺点：1.使用要求严格管网气体消防灭火处置需要尽快完成，当灭火过程不当或介质浓度过大时，会在场所内形成窒息性气体，对人体造成危害。

七氟丙烷（HFC—227ea）洁净气体灭火设计规范（DBJ15—23—1999）1总则1.0.1为了合理设计七氟丙烷（HFC227ea)灭火系统，确保灭火系统的设计施工质量，保护设置场所内的人身和财产安全，特制定本规程.1.0.2本规程适用于新建、改建和扩建的工业和民用建筑中设置的储存压力为2.5MPa(20℃）和4。

2MPa(20℃）的七氟丙烷灭火系统的设计、施工、验收及维护管理。

1.0.3七氟丙烷灭火系统适用于扑救下列火灾：1.可燃液体和可熔化固体的火灾；2.可燃气体的火灾;3.可燃固体的表面火灾；4.电气火灾。

1。

0.4 七氟丙烷不适用于扑救下列火灾：1.硝化纤维、火药等含氧化剂的化学制品火灾；2.钾、钠、镁、钛、铀、锆等活泼金属火灾；3.氢化钾、氢化钠等金属氢化物火灾。

1。

0。

5 七氟丙烷灭火系统的设计、施工及验收,除应符合本规程外，还应符合国家现行有关标准的规定.2术语、符号2。

1 术语2。

1。

1 七氟丙烷灭火系统 HFC227ea extinguishing system七氟丙烷灭火系统有管网灭火系统和预制灭火系统两种，系统由灭火剂储存装置、灭火剂输送管道、阀门、喷嘴、报警与控制装置等全部或部分组成,在规定的时间内向防护区喷射一定浓度的灭火剂，并使其均匀充满整个防护区的灭火系统。

2.1。

2 防护区 protective space由固定围护构件围成并满足七氟丙烷系统灭火要求的一个封闭空间.2.1。

3 单元独立灭火系统 unit—independent system用一套七氟丙烷储存装置单独保护一个防护区的灭火系统2.1。

4 组合分配灭火系统 combined distribution system用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统。

2。

1。

5 灭火浓度 agent concentration在101。

3KPa大气压和规定的温度条件下，扑灭某种类型的火灾所需要的七氟丙烷与七氟丙烷和空气混合物的最小体积百分比.2。

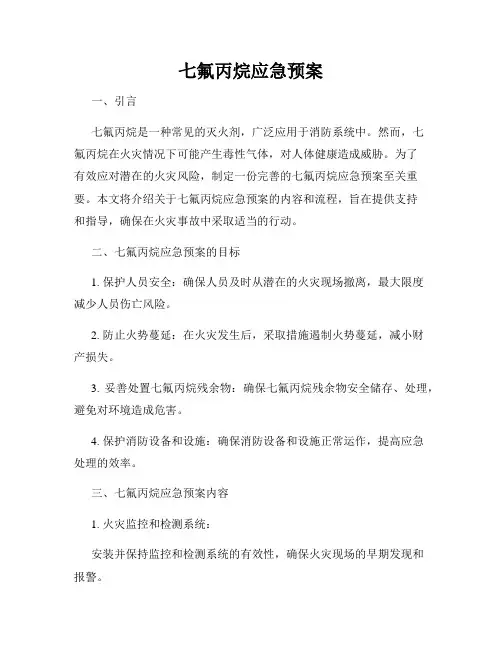

七氟丙烷应急预案一、引言七氟丙烷是一种常见的灭火剂，广泛应用于消防系统中。

然而，七氟丙烷在火灾情况下可能产生毒性气体，对人体健康造成威胁。

为了有效应对潜在的火灾风险，制定一份完善的七氟丙烷应急预案至关重要。

本文将介绍关于七氟丙烷应急预案的内容和流程，旨在提供支持和指导，确保在火灾事故中采取适当的行动。

二、七氟丙烷应急预案的目标1. 保护人员安全：确保人员及时从潜在的火灾现场撤离，最大限度减少人员伤亡风险。

2. 防止火势蔓延：在火灾发生后，采取措施遏制火势蔓延，减小财产损失。

3. 妥善处置七氟丙烷残余物：确保七氟丙烷残余物安全储存、处理，避免对环境造成危害。

4. 保护消防设备和设施：确保消防设备和设施正常运作，提高应急处理的效率。

三、七氟丙烷应急预案内容1. 火灾监控和检测系统：安装并保持监控和检测系统的有效性，确保火灾现场的早期发现和报警。

2. 紧急通讯机制：建立与相关部门的紧急通讯机制，确保在发生火灾事故时及时报警并获得支援。

3. 灭火器材准备：确保灭火器材的充足供应，并定期进行维护和检修，保证其正常工作。

4. 人员培训和演练：开展针对七氟丙烷应急预案的人员培训和演练，提高人员应对火灾的能力和反应速度。

5. 疏散和撤离计划：制定详细的疏散和撤离计划，明确人员撤离路线和应急出口位置，提供应急疏散图纸。

6. 防护装备和措施：提供必要的防护装备和措施，确保人员在处理七氟丙烷事故时的个人安全。

7. 残余物处理措施：制定七氟丙烷残余物的处理措施，确保其安全存储、运输和处理，防止对环境造成危害。

8. 现场指挥和协调：明确现场指挥和协调责任人，确保火灾现场应急指挥的有效性和协调性。

四、七氟丙烷应急预案流程1. 火灾初期处理：发现火灾后，立即按照预案程序启动报警系统，并通报相关职责人员，进行初期灭火和疏散工作。

2. 现场指挥和应急响应：职责人员按照预案要求组织应急响应，指挥救援工作和人员撤离，并与相关部门进行紧急通信。

七氟丙烷灭火系统施工方案1. 引言七氟丙烷（HFC-227ea）是一种无色、无味，具有良好灭火效果的气体灭火剂。

它具有无污染性、无电导性、不会导致二次灾害等特点，被广泛应用于各类火灾灭火系统中。

本文档旨在描述七氟丙烷灭火系统的施工方案，包括系统设计、施工流程、材料选用等内容。

2. 系统设计2.1 系统结构七氟丙烷灭火系统由灭火剂储存装置、管网、喷头、控制系统等组成。

灭火剂储存装置通常采用高压钢瓶，管网连接灭火剂储存装置和喷头，喷头则位于被保护区域内，控制系统用于监控火灾情况并触发灭火装置。

2.2 系统布局灭火剂储存装置应布置在易于监控和维护的区域，同时要远离易燃物质。

管网布置应合理，避免管道过长、过多弯曲，同时考虑施工方便和美观。

2.3 灭火剂用量计算灭火剂用量的计算应根据被保护区域的大小、火灾等级和火灾风险等因素进行。

一般可采用计算公式根据被保护区域的体积和灭火剂的灭火浓度来计算。

3. 施工流程3.1 准备工作在施工开始前，需要对被保护区域进行检查，确保符合系统设计要求。

同时准备好所需的材料和工具，包括灭火剂储存装置、管道、喷头、控制系统等。

3.2 管道安装根据系统设计，将管道进行布置并进行固定，确保管道连接紧密、无漏气。

使用符合要求的接头和管夹，进行焊接或螺纹连接。

3.3 喷头安装根据系统设计，将喷头安装在被保护区域内，确保喷头位置合理，能够覆盖整个被保护区域。

喷头安装完成后，进行漏水试验，确保喷头不漏水。

3.4 灭火剂储存装置安装将灭火剂储存装置安装在合适的位置，使用支架或固定装置固定灭火剂储存装置，确保安装牢固，不易移动。

3.5 控制系统安装根据系统设计，将控制系统安装在便于操作和监控的位置，同时进行电气连接。

连接传感器、报警器和灭火装置，确保各个部件正常工作。

3.6 系统调试与检验完成施工后，对系统进行调试和检验。

通过模拟火灾情况，验证系统的灭火效果和灵敏度。

进行系统故障排除和性能优化，确保系统能够在火灾发生时正常工作。

机房七氟丙烷气体灭火系统方案三篇篇一：机房七氟丙烷气体灭火系统方案一、概述1、系统简介为了达到保护大气臭氧层的目的，19XX年世界主要国家签订了著名的《蒙特利尔公约》，决定逐步停止使用哈龙灭火剂。

七氟丙烷的灭火剂的灭火效能高、速度快、无二次污染，是XX灭火剂咋现阶段比较理想的替代品。

为此，我公司开发了QMQ系列、GQQ系列七氟丙烷自动灭火系统（HFC-227ea）。

QMQ系列由储存瓶、液体单向阀、高压软管、集流管、选择阀、管网、喷头及自动灭火控制器等部件组成，GQQ系列由储存瓶、高压软管、箱体、箱体喷头及自动灭火控制器等部件组成。

QMQ系统产品在20错误!未指定书签。

时的储存压力为4.2Mpa，最高工作压力(50ºC时)为5.3Mpa，GQQ系统产品在20错误!未指定书签。

时的储存压力为2.5Mpa，最高工作压力(50ºC时)为3.4Mpa。

七氟丙烷灭火系统具有喷射后无残留物、药剂毒性低等优点，可安全地使用在有人场所。

2、灭火剂特点1）七氟丙烷是一种无色、无味的气体，对臭氧层的耗损潜能值（ODP）为0，符合《蒙特利尔公约》要求，是理想的哈龙灭火剂替代物；2）以物理方式和化学方式灭火，是新型高效低毒的灭火剂，它的灭火浓度低，钢瓶使用最少，所占空间小；3）七氟丙烷灭火剂不导电、不含水，不会对电气设备、磁带、资料等造成损害；4）最小设计浓度为7.35%（V/V）；5）无毒性反应的最高浓度（NOAEL）为9%（V/V）可用于有人区域。

3、适用场合1）可扑灭A、B、C各类火灾，能安全有效地使用在有人的场所；2）药剂喷放后，要求不留痕迹或清洗残留物有困难的场所；3）保护区含贵重物品、无价珍宝、珍贵档案以及软硬件等；4）特别适用于：电信主控机房、机场控制机房、银行金库、档案馆、图书馆、计算机房等场合。

4、不适合场合1）有硝化纤维、黑火药等含强氧化剂物质存在的场合；2）活泼金属----钾、钠、镁、钛、铀的存放、生产场所；3）金属氢化物得储存场所。

七氟丙烷气体消防施工方案本工程的气体灭火系统采用七氟丙烷全淹没灭火系统。

在正式施工前，必须具备设计施工图纸、说明书、系统组件及主要材料等，并确保它们符合规范要求。

此外，还需要组织相对技术人员及施工人员熟悉设计图纸及施工现场，并安排好操作面及临电等的安装。

施工时应按设计施工图和相应技术文件进行，不得随意改动施工过程，并及时填写各种施工记录。

在安装灭火剂贮存瓶时，应将其安装在防护区外的专门房间内，并尽量靠近防护区。

灭火剂贮存瓶上的压力表应朝向操作面，安装方面高度应一致。

灭火剂贮存瓶上的支框架应固定牢固，且应作好防腐。

集流管外表要涂为红色，集流管上的泻压装置方向不得朝向操作面。

在安装高压软管和单向阀时，应外观检查并吹干净，两端连接应用密封膏防漏，单向阀安装方向应与灭火流动方向一致。

选择阀操作手柄应在操作面一侧，采用丝接的选择阀，其支管道连接采用活接头。

管道安装时，管材及管件应等合设计及规范规定，管道穿越墙壁及楼板时应加套管，管道固定应牢靠套齐，吊间距应符合规定。

管道末端喷嘴处应有支架固定，支架与喷嘴距离应小于500mm。

管道应加防晃支架，管道三通接口应水平安装。

在施工完成后，还需要进行气压强度试验及严密性试验，试验压力为8mpa，保压5min。

管道吹扫宜采用氮气或压缩空气，吹扫时末端气流过度不小于20m/s用白布检查，直至无杂物。

喷嘴安装前需要逐个核对型号、规格和喷孔方向，确保符合要求。

在消防报警及联动系统的施工中，电线管应采用JDG钢管，固定支架宜为1.5m-2.0m，接头两端及拐弯处必须有支吊架。

明装电线管煨弯时弯曲半径宜不小于管外径的6倍且不能有折皱或裂缝，拐弯或超过30m时应设过线盒，应作为按地保护。

导线规格型号也应符合设计和规范要求，不同电压等级和电流的导线不得穿在同一根管内。

设备安装后需要进行系统调试，对每个探测器逐个寻检，确保其动作准确无误。

在工期控制计划中，气灭管网安装和钢瓶间安装计划工期为7天砌完墙并抹好灰，报警及联动系统安装计划工期为8天吊顶前4天吊顶后4天水喷淋及气体喷淋安装，系统调试计划工期为5天吊顶前3天吊顶后2天，整体工程完成后还需要进行系统调试。

XXXXXXXXXXXXXXXX项目机房气体灭火系统设计方案建设单位：编制单位：编制日期：二○一○年十一月目录第一章综合说明 (2)一概述 (2)二七氟丙烷灭火系统工作原理 (2)三本文件编制依据及引用文件 (3)第二章灭火装置设计说明 (3)第一节装置简介和工作原理 (3)一七氟丙烷灭火系统简介 (3)二 (1)柜式七氟丙烷灭火装置简介 (5)三 (2)组合分配式管网灭火系统简介: (6)四适用范围 (15)五对防护区的要求 (15)六工作原理图： (16)七灭火装置动作程序图 (18)第二节装置选用方法 (19)第三节灭火剂设置用量计算方法 (19)第四节具体设计（见设计图纸） (22)第五节安装 (22)第三章报警系统的设置 (24)一系统说明： (24)二本系统的优点 (24)三报警联动控制系统各部件的性能、技术参数 (25)四具体的配置及位置数量（见设计图纸） (33)第四章安全设计说明 (34)第五章施工说明 (34)一一般规定 (34)二施工安装 (35)第六章装置使用方法 (36)第七章七氟丙烷自动灭火系统的维护管理 (37)第八章售后服务承诺 (38)第一章综合说明一概述（一）、设计目的贯彻落实国家有关消防法规的文件精神和要求，减少火灾危险，保护人身和财产安全，做到方案优良、经济可行、设计合理、确保施工质量。

（二）、设计原则本方案中，系统的设计、施工、验收应遵循国家有关消防法规和方针政策，针对被保护对象的特点，做到安全可靠、技术先进、经济合理、安装维护方便。

（三）、系统组成：根据建设单位的设计要求和国家有关消防规范进行设计规划，本灭火系统主要包括两个部分：火灾自动报警系统：主要由火灾报警控制器，感烟探测器、感温探测器、联动控制模块以及消防电源组成，承担灭火防区火灾探测、报警任务，并为各防区的灭火控制盘发出灭火指令，同时接收灭火控制盘传来的预启动和已启动释放后的信号。

灭火系统：主要由灭火控制盘、放气显示灯、声光报警器（火警和启动两种不同声光信号）七氟丙烷灭火装置，手动启停开关组成。

可编辑修改精选全文完整版七氟丙烷灭火剂充装标准1．七氟丙烷灭火系统应采用氮气增压输送。

氮气的含水量不应大于0.006%。

2．储存容器的增压压力宜分为三级，并应符合下列规定：①一级 2.5+0.1MPa(表压);②二级 4.2+0.1MPa(表压);③三级 5.6+0.1MPa(表压)。

3．七氟丙烷单位容积的充装量应符合下列规定：①一级增压储存容器，不应大于1120kg/m³;②二级增压焊接结构储存容器，不应大于950kg/m³;③二级增压无缝结构储存容器，不应大于1120kg/m³;④三级增压储存容器，不应大于1080kg/m³。

4．柜式七氟丙烷灭火装置采用的钢瓶一般为2.5MPa，为一级增压储存容器，一般为焊接钢瓶，其充装量不应大于1120kg/m³。

5．管网4.2MPa七氟丙烷灭火系统采用的钢瓶为4.2MPa，为二级增压，有焊接钢瓶和无缝钢瓶两种。

焊接钢瓶的充装量不应大于950kg/m³;无缝钢瓶的充装量不应大于1120kg/m³。

6．柜式七氟丙烷的最大充装量为1.12kg/L;7．4.2MPa有管网七氟丙烷的钢瓶最大充装量0.95kg/L;8．1.6MPa悬挂式七氟丙烷的钢瓶最大充装量1.12kg/L。

9．容积为100L的柜式七氟丙烷钢瓶最大充装量为：100L*1.12kg/L=112kg;容积为100L的 4.2MPa管网七氟丙烷钢瓶(焊接)最大充装量为：100L*0.95kg/L=95kg，其他容积的钢瓶以此类推;工程实际应用中钢瓶充装多少，还需根据防护区的功能和体积进行计算。

特别是管网七氟丙烷气体灭火系统，需要考虑多个防护区的均衡、输送距离等，实际充装量会比最大充装量低。

七氟丙烷气体灭火施工方案1. 引言本文档旨在介绍七氟丙烷气体灭火施工方案，为相关从业人员提供操作指导，并确保施工过程中的安全性和高效性。

2. 背景七氟丙烷是一种无色、无臭的气体，具有优异的灭火效果，广泛应用于各类重要场所的灭火系统。

正确的施工方案能够确保七氟丙烷的最佳释放和灭火效果。

3. 施工前准备在进行七氟丙烷气体灭火施工之前，需要进行以下准备工作：•清除施工区域中的可燃物和易燃物，确保施工区域环境安全。

•检查灭火系统和设备是否正常工作，确保释放七氟丙烷时能达到工作要求。

•告知施工区域相关人员，确保人员撤离并确保他们的安全。

•佩戴好防护设备，包括手套、护目镜、呼吸器等。

4. 施工步骤步骤1：确认火灾源在施工之前，需要确认火灾的具体来源和扩散情况。

可以借助火灾报警系统、监控设备等进行确认，并迅速评估火灾的规模和性质。

步骤2：选择适当的灭火装置根据火灾的性质和规模，选择合适的灭火装置。

七氟丙烷灭火系统包括灭火瓶、喷头、管路等部件，应根据具体情况进行选择和配置。

步骤3：确认施工区域在确认火灾源和选择适当的灭火装置后，需要确认施工区域。

施工区域应严禁他人进入，并确保空气流通良好，以便七氟丙烷释放后能均匀分布。

步骤4：操作灭火装置在操作灭火装置之前，确保设备正常工作、操作人员佩戴好防护设备。

按照操作手册逐步进行操作，包括打开气体储存瓶阀门、启动气体释放装置等。

操作人员应保持冷静、专注，确保操作的准确性和安全性。

步骤5：灭火效果检验在七氟丙烷气体释放完成后，需要对灭火效果进行检验。

可以通过烟雾消散、温度下降等指标来评估灭火效果。

若灭火效果不理想，可采取相应的补救措施，例如增加灭火装置数量或更换其他灭火装置等。

5. 安全注意事项在进行七氟丙烷气体灭火施工时，需要严格遵守以下安全注意事项：•操作人员应具备相关培训和操作经验，并查看操作手册。

•在操作七氟丙烷气体灭火系统时，禁止吸烟、使用明火等，以免引发再次火灾。

气体灭火方案（一）设计依据《电子计算机机房设计规范》(GB50174—93)《计算机场地安全技术》（GB9361-88）《电子计算机机房施工及验收规范》(SJ/T30003）《电子计算机场地通用规范》（GB／T 2887—2000）《建筑设计防火规范》（GBJ16—87)《气体灭火系统施工及验收规范》(GB50263）（二）设计原则防护区的有关参数取其近似值;防护区为独立封闭空间；防护区平时环境温度与自然环境温度近似。

（三）设计说明1.本设计为七氟丙烷自动灭火系统，保护对象为：机房1个保护区设1套无管网系统。

2.设计原理：本系统具有自动、手动两种控制方式。

各保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报，指示火灾发生的部位,提醒工作人员注意;当第二路探测器亦发出火灾信号后,自动灭火控制器开始进入延时阶段（0—30s可调）,此阶段用于疏散人员（声光报警器等动作)和联动设备的动作（关闭通风空调等）。

延时过后,向保护区的电磁驱动器发出灭火指令，打开七氟丙烷气瓶，向失火区进行灭火作业。

同时报警控制器接收压力信号发生器的反馈信号，控制面板喷放指示灯亮。

当报警控制器处于手动状态,报警控制器只发出报警信号,不输出动作信号,由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮,即可启动系统喷放七氟丙烷灭火剂。

3.本设计为全淹没无管网系统，充装压力为2.5Mpa（表压)。

4.对土建的建议和要求：防护区的围护结构及门窗的耐火极限不应低于0.50h,围护机构及门窗的允许压强不宜小于1200Pa。

（四）灭火方式根据国家消防设计规范和相关法规规定,电子计算机房发生的火灾不采用水消防或干粉灭火剂灭火，而采用气体灭火的确是国内外较通用的方式。

本项目要求采用介质气体为七氟丙烷灭火剂的全淹没灭火方式，在规定时间内向防护区喷射一定浓度的七氟丙烷灭火剂，达到自动消防目的。

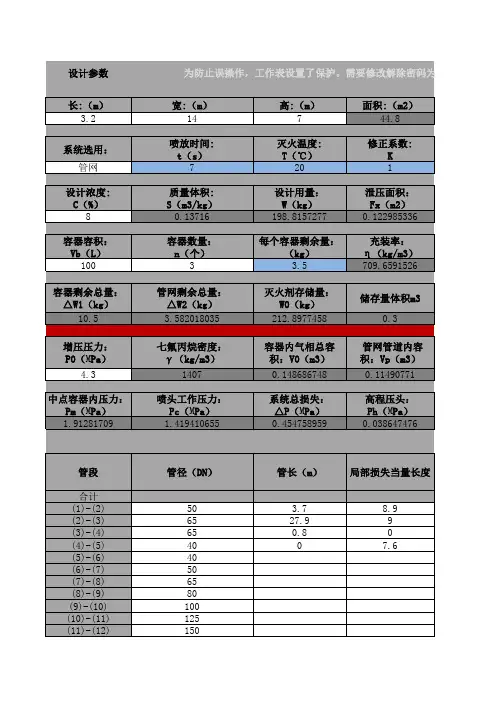

（五）系统设计参数要求1、基本参数七氟丙烷灭火（或惰化）设计浓度C:8％;海拔高度修正系数K（千米)： 1防护区最低环境温度t：20℃；过热蒸汽比容S（m3/kg)：0。

七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范主编单位：深圳市消防局天津消防科学研究所1 总则第1.0.1条为了合理设计七氟丙烷灭火系统，减少火灾危害，保护人身及财产的安全，制定本规范。

第1.0.2条本规范适用于工业和民用建筑中新建、改建、扩建工程设置的七氟丙烷全淹没灭火系统。

第1.0.3条七氟丙烷灭火系统的设计，应做到安全可靠、技术先进、经济合理.第1.0.4条七氟丙烷灭火系统可用于扑救下列火灾：1、电气火灾；2、液体火灾或可熔化的固体火灾；3、固体表面火灾；4、灭火前应能切断气源的气体火灾。

第1.0.5条七氟丙烷灭火系统不得用于扑救下列物质的火灾：1、含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；2、活泼金属，如钾、钠、镁、钛、锆、铀等；3、金属氢化物，如氢化钾、氢化钠等；4、能自行分解的化学物质，如过氧化氢、联胺等。

第1.0.6条灭火剂七氟丙烷HFC227ea的化学分子式为CF3CHFCF3 ，其质量应符合下列技术指标。

性能技术指标纯度≥99.6%（摩尔/摩尔）酸度≤3ppm水含量≤10ppm不挥发残留物≤0.01%悬浮或沉淀物不可见第1.0.7条七氟丙烷灭火系统设计，除执行本规范外，尚应符合现行的有关国家标准的规定。

2 术语、符号2.1术语第2.1.1条防护区能满足七氟丙烷全淹没灭火系统要求的有限封闭空间。

第2.1.2条全淹没灭火系统在规定的时间内，向防护区喷射一定浓度的七氟丙烷，并使其均匀地充满整个防护区的灭火系统。

第2.1.3条预制灭火装置按一定的应用条件，将七氟丙烷储存装置和喷放喷头等部件预先组合成套的灭火装置。

第2.1.4条组合分配系统用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统第2.1.5条灭火浓度在101Kpa大气压和规定的温度条件下，扑灭某种火灾所需七氟丙烷在空气中的最小体积百分比。

第2.1.6条惰化浓度当引火源加入时，在101Kpa大气压和规定的温度条件下，能抑制空气中任意浓度的可燃气体或可燃液体蒸汽的燃烧发生所需的七氟丙烷在空气中的最小体积百分比。

HFC-227ea气体灭火系统（有管网）系统简介：七氟丙烷是无色、无味、不导电、无二次污染的气体，具有清洁、低毒（无毒性反应浓度9％）、电绝缘性好、灭火效率高的特点。

它对臭氧层无破坏，在大气中的残留时间比较短。

灭火机理主要是中断燃烧链，灭火速度极快，对抢救性保护精密电子设备及贵重物品比较有利，是目前推广应用最广的替代哈龙气体的灭火剂。

通常管网输送距离不超过45米。

适用范围：有管网七氟丙烷气体灭火系统适用于：电子计算机房、控制室、档案馆、贵重设备室、通讯机房、文物资料珍藏库、数据存储间、发电机房、油浸变压器室、变电室、电路断路器等场所的消防保护。

系统组成：七氟丙烷气体灭火系统主要由气体灭火控制系统、灭火剂储瓶组、瓶头阀、高压软管、单向阀、启动瓶组、电磁瓶头阀、安全泄压阀、减压装置、选择阀、压力信号器、喷头、高压管道、高压管件等设备组成。

工作原理：自动控制：将气体灭火控制器上的控制方式选择键拨到“自动”位置，当保护区发生火情，同一保护区两个独立火灾探测器发出火灾报警信号，或同一保护区一只火灾探测器与一只手动报警按钮发出火灾报警信号，气体灭火控制器即发出声、光警报信号，同时发出联动指令，联动关闭电动防火窗、风机等设备，经过10~30s延迟时间，发出启动指令，打开电磁瓶头阀驱动气体，驱动气体通过启动管道打开相应的选择阀和瓶头阀，释放灭火剂，实施灭火。

手动控制：当保护区发生火情时，按下气体灭火控制器或现场紧急启停按钮上的“启动”按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。

机械应急操作：拨出相应防护区的启动钢瓶上的电磁瓶头阀上的安全插销，按下手柄即可打开电磁阀，释放驱动气体，打开选择阀、瓶头阀，释放灭火剂，实施灭火。

紧急停止：当火灾报警已发出，在延时时间内发现有异常情况或不需要启动灭火系统进行灭火时，可按下气体灭火控制器或现场紧急启停按钮上的“停止”按钮，可阻止气体灭火控制器发出灭火指令。

操作规程：1、在无人的保护区采用自动控制方式，有人的保护区采用手动控制方式。
