七氟丙烷灭火系统设计方案

七氟丙烷气体消防工程施工设计方案七氟丙烷是一种常用的气体消防介质，被广泛应用于各类物资储存设施、机房、控制室等重要场所的灭火消防系统。

本文将从七氟丙烷气体消防工程的施工设计方案入手，详细介绍该方案的特点、施工流程、安全措施等内容。

一、方案特点1.高效灭火能力：七氟丙烷是一种无色、无味、无电导性的气体，可以迅速扩散到火源周围环境，并与火焰进行灭火反应。

2.不损坏财产：七氟丙烷在灭火过程中不会导致二次污染，也不会对财产造成损害。

3.安全环保：七氟丙烷是一种环保型气体，不会对大气层臭氧层造成破坏，并且不会对人体产生毒性和刺激性作用。

二、施工流程1.方案设计：根据消防需求和现场情况，由专业的消防设计师绘制灭火系统的平面布置图、管网设计图等。

同时，还需要评估火灾风险等级、灭火效果评估等指标。

2.材料采购：购买符合国家相关标准和要求的七氟丙烷气罐、管道、喷头等材料，并确保其质量合格。

3.施工准备：对施工区域进行清理和准备工作，包括清除障碍物、搭设临时安全网等。

4.管道铺设：根据设计图纸确定管道铺设位置，进行管道切割、连接和固定等工作。

5.安装设备：根据设计要求，安装七氟丙烷灭火系统的主机、消防喷头、控制装置等设备。

6.系统调试：完成系统设备的安装后，对系统进行严格的试压、漏水测试和预排气处理等工作，确保系统的正常运行。

7.安全标志：设置明显的安全标志、操作标识牌，提醒操作人员注意安全事项和操作规程。

8.施工验收：由消防设施施工单位进行完整性测试、功能测试、耐压试验等各项验收工作。

三、安全措施1.施工人员安全教育：施工人员需经过专业培训，并严格遵守相关消防安全操作规程，严禁违规操作。

2.施工现场防火措施：施工现场应设置火焰探测器、烟雾探测器等火灾报警装置，以及灭火器、灭火器箱等消防设备。

3.工作现场通风保障：在施工现场设置通风设备，并确保有效工作，以避免七氟丙烷气体积聚导致的安全隐患。

4.操作手册编写：根据系统设计和使用要求编写详细的操作手册，包括系统启动、停止、维护、检修等内容，并提供给操作人员参考。

七氟丙烷有管网气体灭火系统技术方案设计七氟丙烷是一种常用的高效环保的无色、无味、无毒的气体灭火剂，广泛应用于各种场所的气体灭火系统中。

其特点为：具有优良的灭火性能、无残留物、对人体和环境无害、不导电、不产生氟化氢等。

下面将对七氟丙烷管网气体灭火系统技术方案进行设计，具体内容如下。

一、系统概述七氟丙烷管网气体灭火系统是一种自动化的灭火系统，通过连接各种传感器、控制器、阀门等组成的管网，全面覆盖灭火区域，实现对火灾的快速灭火。

其主要组成部分包括：七氟丙烷储存容器、七氟丙烷释放装置、监测系统、控制系统、通信系统等。

二、系统设计1.灭火剂储存容器：灭火剂储存容器采用高压钢瓶，容量根据灭火区域大小和灭火剂需求量来确定。

2.灭火剂释放装置：灭火剂释放装置主要包括压力减压阀、电磁阀、喷嘴等部分。

通过控制电磁阀的开启和关闭，控制七氟丙烷的释放。

3.监测系统：监测系统主要包括火灾探测器、温度传感器等。

通过这些传感器能够实时检测火灾发生，并向控制系统发送信号，触发灭火剂的释放。

4.控制系统：控制系统是整个灭火系统的核心部分，包括主控制面板、控制器等。

主控制面板能够实时监测灭火区域的状况，并控制灭火剂的释放和其他相关操作。

5.通信系统：通信系统将监测系统、控制系统等各个部分进行连接，实现各个部分之间的信息传递和数据交换。

6.管网设计：管网设计需要根据灭火区域的布局和特点来确定。

管网应该能够全面覆盖灭火区域，确保灭火剂能够迅速而均匀地释放。

同时，管网需要具备一定的消防防护性能，能够承受一定的水压和温度变化。

三、系统操作流程1.系统启动：当火灾发生时，监测系统检测到火灾信号后，发送信号给控制系统，控制系统通过电磁阀打开灭火剂的释放装置。

2.灭火剂释放：灭火剂经过管网释放到灭火区域，通过喷嘴喷洒到火灾点进行灭火。

3.灭火成功：灭火剂覆盖火灾区域，达到灭火效果后，系统停止灭火剂的释放。

4.复位操作：火灾被扑灭后，系统需要进行复位操作，关闭灭火剂的释放装置，并进行系统检修和维护。

七氟丙烷（HFC-227ea）洁净气体灭火设计规范(DBJ15-23-1999)1总则1.0.1为了合理设计七氟丙烷（HFC227ea）灭火系统，确保灭火系统的设计施工质量，保护设置场所内的人身和财产安全，特制定本规程。

1.0.2本规程适用于新建、改建和扩建的工业和民用建筑中设置的储存压力为2.5MPa（20℃）和4.2MPa(20℃)的七氟丙烷灭火系统的设计、施工、验收及维护管理。

1.0.3七氟丙烷灭火系统适用于扑救下列火灾：1.可燃液体和可熔化固体的火灾；2.可燃气体的火灾；3.可燃固体的表面火灾；4.电气火灾。

1.0.4 七氟丙烷不适用于扑救下列火灾：1.硝化纤维、火药等含氧化剂的化学制品火灾；2.钾、钠、镁、钛、铀、锆等活泼金属火灾；3.氢化钾、氢化钠等金属氢化物火灾。

1.0.5 七氟丙烷灭火系统的设计、施工及验收，除应符合本规程外，还应符合国家现行有关标准的规定。

2术语、符号2.1 术语2.1.1 七氟丙烷灭火系统 HFC227ea extinguishing system七氟丙烷灭火系统有管网灭火系统和预制灭火系统两种，系统由灭火剂储存装置、灭火剂输送管道、阀门、喷嘴、报警与控制装置等全部或部分组成，在规定的时间内向防护区喷射一定浓度的灭火剂，并使其均匀充满整个防护区的灭火系统。

2.1.2 防护区 protective space由固定围护构件围成并满足七氟丙烷系统灭火要求的一个封闭空间。

2.1.3 单元独立灭火系统 unit-independent system用一套七氟丙烷储存装置单独保护一个防护区的灭火系统2.1.4 组合分配灭火系统 combined distribution system用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统。

2.1.5 灭火浓度 agent concentration在101.3KPa大气压和规定的温度条件下，扑灭某种类型的火灾所需要的七氟丙烷与七氟丙烷和空气混合物的最小体积百分比。

七氟丙烷无管网(柜式)灭火系统设计说明一、设计依据：1、中华人民共和国国家标准GB50370-2005《气体灭火系统设计规范》；2、中华人民共和国国家标准GB50116-2013《火灾自动报警系统设计规范》；3、中华人民共和国国家标准GB50166-2007《火灾自动报警系统施工及验收规范》；4、中华人民共和国国家标准GB50263-2007《气体灭火系统施工及验收规范》。

二、基本设计参数：1、系统储存压力：2.5MPa；2、气体喷放时间：≤10s；3、灭火系统的设计温度应采用20℃；4、防护区内围护结构承受内压的允许压强，不宜低于1200Pa。

三、设计方案：1、防护区情况：详见设计参数表。

2、灭火方式：防护区采用全淹没灭火方式，即在规定的时间内，向防护区喷放设计规定用量的灭火剂，使其均匀地充满整个保护区。

该灭火系统采用柜式七氟丙烷灭火装置。

3、计算依据及灭火方式：根据《气体灭火系统设计规范》（GB50370-2005）计算。

4、灭火剂设计用量计算式如下：W=K*V*C1/S/(100-C1)式中：W——灭火剂设计用量（kg）；C1——灭火设计浓度（%）；S——灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的质量体积（m ³/kg）；V——防护区的净容积（m³）；K——海拔高度修正系数，可按本规范附录B的规定取值。

5、防护区的泄压口面积，宜按下式计算：Fx=0.15*Qx/√Pf式中：Fx——泄压口面积（㎡）；Qx——灭火剂在防护区的平均喷放速率（kg/s)；Pf——围护结构承受内压的允许压强（Pa）；四、产品选型：设备选用GQQ180/2.5、GQQ150/2.5、GQQ120/2.5型无管网七氟丙烷灭火装置。

五、系统原理：本系统具有自动、手动两种启动方式。

1、自动启动：灭火控制器设置在自动状态时，若某防护区发生有烟雾（或温度异常上升），该防护区的感烟（或感温）探测器动作并向灭火控制器送入一个火警信号，灭火控制器即进入单一火警状态，同时驱动消防警铃发出单一火灾警报信号，此时不会发出启动灭火系统的控制信号。

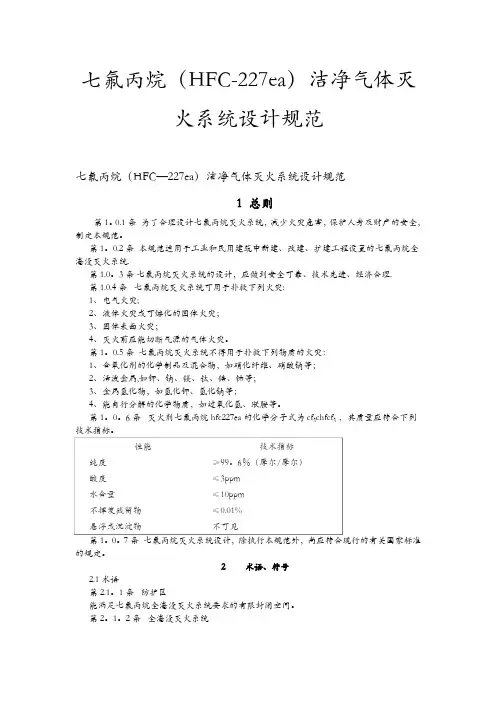

七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范七氟丙烷（HFC—227ea）洁净气体灭火系统设计规范1 总则第1。

0.1条为了合理设计七氟丙烷灭火系统，减少火灾危害，保护人身及财产的安全，制定本规范。

第1。

0.2条本规范适用于工业和民用建筑中新建、改建、扩建工程设置的七氟丙烷全淹没灭火系统.第1.0。

3条七氟丙烷灭火系统的设计，应做到安全可靠、技术先进、经济合理.第 1.0.4条七氟丙烷灭火系统可用于扑救下列火灾:1、电气火灾;2、液体火灾或可熔化的固体火灾；3、固体表面火灾；4、灭火前应能切断气源的气体火灾。

第1。

0.5条七氟丙烷灭火系统不得用于扑救下列物质的火灾：1、含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；2、活泼金属,如钾、钠、镁、钛、锆、铀等；3、金属氢化物，如氢化钾、氢化钠等；4、能自行分解的化学物质，如过氧化氢、联胺等。

第1。

0。

6条灭火剂七氟丙烷hfc227ea的化学分子式为cf3chfcf3，其质量应符合下列性能技术指标纯度≥99。

6％（摩尔/摩尔）酸度≤3ppm水含量≤10ppm不挥发残留物≤0.01%悬浮或沉淀物不可见的规定。

2术语、符号2.1术语第 2.1。

1条防护区能满足七氟丙烷全淹没灭火系统要求的有限封闭空间。

第 2。

1。

2条全淹没灭火系统在规定的时间内，向防护区喷射一定浓度的七氟丙烷，并使其均匀地充满整个防护区的灭火系统。

第 2.1.3条预制灭火装置按一定的应用条件，将七氟丙烷储存装置和喷放喷头等部件预先组合成套的灭火装置。

第 2.1.4条组合分配系统用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统第 2。

1。

5条灭火浓度在101kpa大气压和规定的温度条件下,扑灭某种火灾所需七氟丙烷在空气中的最小体积百分比.第 2。

1.6条惰化浓度当引火源加入时，在101kpa大气压和规定的温度条件下,能抑制空气中任意浓度的可燃气体或可燃液体蒸汽的燃烧发生所需的七氟丙烷在空气中的最小体积百分比。

通信机房七氟丙烷气体灭火系统的设计方案-念海消防七氟丙烷气体灭火系统作为常用的气体灭火系统之一，在通信机房上的应用已越来越成熟，很多工程公司或业主也都会选择七氟丙烷气体灭火系统来保护通信机房，本文从管网的布置、喷头的布置、七氟丙烷气体灭火系统的操作与控制、泄压口的面积计算4个方面提出了系统设计应注意的问题。

一、工程概况某机房工程，房高3.7m，长23.08m，宽8.05m，净面积为181㎡，气体灭火系统的设计范围主要为传输机房房间。

防护区环境温度设定为20℃。

二、七氟丙烷气体灭火系统设计计算1、防护区的划分系统共1个保护区域进行气体灭火设计，采用QMQ120L管网式七氟丙烷气体灭火系统产品，全淹没灭火，系统完工后能够有效扑灭火灾，由于是洁净气体灭火，对保护物品无污损作用。

2、设计原理七氟丙烷气体灭火系统具有自动、手动及机械应急操作3种启动方式。

自动状态下，当防护区发生火情时，火灾报警控制器接到防护区内任意一种类型的报警设备发出的第一个火灾信号时（比如烟感或温感报警），灭火控制器启动防护区内声光报警器，通知值班人员马上赶到现场查看情况，如果发现火情并不严重，可以用手提式灭火器把火灭掉，注意要将控制器切换成手动状态，或按下气体灭火控制器上启动／停止盒上面的停止按钮使系统停止动作。

如果火情继续蔓延，报警控制器接收到第二个火灾信号时（此处第二个报警信号类型必须不同于第一个，必须是一个为烟感一个为温感，如果是两个同类型的报警设备则会要等到防护区内其它类型的报警设备再次报警才会进行下一步联动），灭火控制器启动防护区外的声光报警器，通知工作人员马上撤离，同时报警控制器会立即发出联动控制信号关闭排风机及防火窗，为灭火作好准备，控制器自动状态下，系统延时30S开始启动。

经过30S时间延时，气体灭火控制器输出24V直流电，启动控制灭火系统启动的电磁阀，（此处电磁阀上的安全销必须是拔出的状态否则撞针无法正常刺出）七氟丙烷气体灭火剂再经过管网喷放至防护区内，此时位于七氟丙烷灭火装置上的压力反馈装置会因为气体释放时产生的压力而动作，动作的同时给出一组无源信号至火灾报警控制器，控制器接受到这个气体喷洒信号后会给出联动信号控制防护区外门上的放气指示灯，放气指示灯会持续闪亮，提醒人员放气中禁止入内。

七氟丙烷灭火系统设计规范1.灭火剂选择：-七氟丙烷是一种无色、无味、无毒的气体，具有优秀的灭火性能和热稳定性。

-灭火系统的设计应选择具有以下特点的七氟丙烷灭火剂：-对人体无害，不会产生毒性物质；-不会对设备和材料造成腐蚀和损坏；-具有快速灭火和蒸发的能力；-在绝大多数灭火场景下有效。

2.灭火系统设计原则：-根据灭火场所的特点和火灾风险，合理确定灭火系统的设计方案。

-确定灭火系统的释放时间、管路布置、喷头布置、容器容量等参数，保证火灾可以在最短时间内得到控制和灭灭。

3.灭火系统设计流程：-分析火灾风险：根据场所的用途、储存物质和设备特点等，分析火灾风险的大小和类型。

-确定系统容量：根据场所的面积、容积、设备类型和火灾风险等，计算出系统所需的容器容量。

-确定释放时间：根据火灾发展的速度和火灾扑灭的要求，合理确定系统的释放时间。

-确定管路布置：根据场所的布局和火灾风险，合理布置灭火系统的管路，保证灭火剂能够快速到达灭火区域。

-确定喷头布置：根据火灾风险和需要保护的物体，合理布置喷头，保证灭火剂可以均匀地覆盖整个灭火区域。

-确定监控系统：设计灭火系统的监控系统，包括告警设备、监控设备和自动控制设备等，保证系统的正常运行和及时发现火灾。

-确定维护计划：制定灭火系统的维护计划，包括定期检查、维修和更换设备等，保证系统的可靠性和有效性。

4.灭火系统设计要求：-灭火系统的设计应符合相关的法律法规和标准要求。

-灭火系统的设计应考虑火灾风险的大小和类型，合理选择灭火剂和系统参数。

-灭火系统的设计应确保灭火剂能够在最短时间内覆盖整个灭火区域。

-灭火系统的设计应保证系统的可靠性和灵敏性，能够在火灾发生时及时启动。

-灭火系统的设计应考虑系统的维护和使用成本，选择合适的设备和技术方案。

-灭火系统的设计应合理布置监控设备，保证系统的监测和控制能力。

5.灭火系统的检验和验收：-灭火系统的设计完成后，应进行检验和验收，确保系统符合设计要求。

机房柜式七氟丙烷灭火系统方案机房是现代社会不可或缺的重要设施，它承载着大量的计算机和通信设备，对于保障信息的安全和正常运行至关重要。

然而，机房会存在一些潜在的危险，比如电气设备故障、短路、过载等，这些都有可能引发火灾。

因此，机房需要安装有效的灭火系统，七氟丙烷灭火系统是一种常见的方案。

七氟丙烷灭火系统是一种基于气体灭火原理的灭火系统，它的工作原理是通过释放七氟丙烷气体来抑制火源的燃烧。

七氟丙烷具有多种优点，如灭火速度快、不留残留物、对人体安全等，因此被广泛应用于机房的灭火系统中。

在确定机房柜式七氟丙烷灭火系统方案时，需要考虑以下几个方面：1.系统设计：根据机房的具体情况和灭火需求，设计灭火系统的布局和管网，确定气瓶和喷嘴的数量和位置。

机房柜式七氟丙烷灭火系统通常采用自动控制，可以通过火灾报警装置或手动启动装置触发。

同时，需要考虑设置火灾报警系统和联动设备，如烟感、温感等传感器，用来监测机房内的火灾情况，并联动触发灭火系统。

2.气瓶容量：根据机房的大小和火灾风险，确定七氟丙烷灭火系统所需的气瓶容量。

一般来说，机房柜式七氟丙烷灭火系统的气瓶容量一般为8L或10L，可以根据需要调整。

气瓶应当具备一定的储存压力，以确保在释放七氟丙烷时能够形成足够的压力。

3.系统的监测和维护：机房柜式七氟丙烷灭火系统应当配备监测和维护设备，以确保系统的正常运行。

监测设备可以监测气瓶压力和管道连接情况，及时发现问题并采取相应的措施。

维护设备可以对灭火系统进行定期检查和维护，包括检查气瓶压力、更换损坏的喷嘴、清洁管道等工作。

4.人员培训和演练：机房的工作人员应当接受相应的培训，了解七氟丙烷灭火系统的工作原理、操作流程和安全注意事项。

定期进行消防演练，提高人员的应急反应能力和灭火技术水平。

总之，机房柜式七氟丙烷灭火系统是一种高效、安全的灭火方案，它可以快速、有效地抑制机房内的火灾，并且不会对设备和人员造成损害。

但是，机房灭火方案应当根据机房的具体情况和需求进行设计，并且配备相应的监测和维护设备，以确保系统的正常运行。

七氟丙烷柜式灭火系统技术方案七氟丙烷是一种常见的气体灭火剂，具有高效、无残留、不导电和不腐蚀等特点，被广泛应用于计算机机房、电力设备室、仓库、图书馆等重要设施的火灾防治。

下面将介绍七氟丙烷柜式灭火系统技术方案。

柜式灭火系统是一种针对其中一特定空间或设备设计的灭火系统，通常由控制单元、储气罐、喷头和管道组成。

以下是七氟丙烷柜式灭火系统的技术方案：1.系统设计：a.确定设计目标：根据要灭火的空间或设备的特点和需求，确定系统的灭火效果、覆盖面积和灵敏度等指标。

b.布局设计：根据灭火区域的大小和形状，合理布置七氟丙烷储气罐和喷头，确保灭火剂能够迅速覆盖整个空间。

c.管道设计：设计合适的管道和接头，确保七氟丙烷在灭火过程中能够均匀喷洒，并覆盖到火源。

d.控制单元设计：选择合适的控制单元，能够实现自动或手动启动、监控和报警等功能。

2.系统组成：a.储气罐：选择适量的七氟丙烷储气罐，根据灭火系统的需求和空间大小确定储气罐容量。

b.喷头：选择合适的喷头类型，根据火灾场景和灭火效果需求，确定使用喷头的数量和喷洒方式。

c.管道：选择耐高压、耐腐蚀的管道材料，进行系统内部的连接，确保系统的气体流通畅通。

d.控制单元：选择符合国家标准和规范要求的控制单元，具备火灾报警、监控、启动和停止等功能。

3.系统安装：a.安装储气罐：根据设计方案在合适的位置安装储气罐，并与管道连接。

b.安装喷头和管道：根据设计方案确定喷头和管道的位置，并进行固定和连接。

c.安装控制单元：根据设计方案选择并安装控制单元，与储气罐和喷头进行连接和布线。

4.系统调试和测试：a.对系统进行空气泄漏测试：利用合适的测试工具对系统管道进行检测，确保气体不泄漏。

b.对系统进行计量测试：测试系统每个喷头的灭火剂喷射量，确保每个喷头喷射量均匀。

5.系统操作和维护：a.操作：对操作人员进行培训，让其了解系统运行原理和操作流程，并掌握启动和停止系统的方法。

b.维护：定期检查系统的工作状态和气体压力，确保系统处于正常工作状态。

机房七氟丙烷气体灭火系统方案三篇第1条机房七氟丙烷气体灭火系统方案概述机房七氟丙烷气体灭火系统方案1 、概述1、系统简介为了保护大气臭氧层，世界主要国家于1920年签署了著名的《蒙特利尔公约》，并决定逐步淘汰哈龙灭火剂的使用。

七氟丙烷灭火剂灭火效率高、速度快、无二次污染，是现阶段XX灭火剂的理想替代品。

为此，我公司开发了QMQ系列、GQQ系列七氟丙烷自动灭火系统(HFC-227ea)。

QMQ系列由储存瓶、液体止回阀、高压软管、歧管、选择阀、管网、喷头和自动灭火控制器等组成。

GQQ系列由储存瓶、高压软管、箱、箱喷头和自动灭火控制器等组成。

质量管理体系产品应在XXXX对灭火剂储存瓶进行一次称重和检查。

如果存储瓶的重量下降超过5%，则必须重新灌装或更换存储瓶。

(3)每季度至少定期检查压力表一次。

如果指针超出绿色区域或使用后，应委托经过培训并获得专业安装资质的制造商或消防工程单位进行维护。

(4)每5年应对储气瓶进行水压强度试验。

压力为5 .3兆帕，储存瓶只有通过测试后才能继续使用。

如有腐蚀，应对储存瓶进行防锈处理。

在检查储存瓶的同时，对所有阀门进行强度液压测试，压力为5 .3兆帕。

4.2.维护(1)系统必须始终处于良好的工作状态，维护人员必须接受特殊培训。

系统的任何故障或损坏必须及时修复并详细记录。

(2)系统使用(放电)后，应委托给经过维护培训并获得专业安装资质的生产厂家或消防单位。

4.3.人员培训(1)用户应对所有可能需要检查、使用和维护系统的人员进行严格和全面的培训。

(2)“HFC-227 ea”灭火剂由于高温分解产物对人体有害，火灾报警后应立即撤离保护区。

灭火后，应先启动风机排出残留的“HFC-227ea”药剂，然后人员才能进入保护区。

因此，用户应制定相应的应急救援措施，并对可能进入“HFC-227ea”保护区的人员进行必要的培训。

(3)我公司负责为用户提供维修、检验和人员培训方面的技术服务。

如有必要，请写信联系我们公司。

七氟丙烷气体（FM200）灭火系统技术方案说明计算机房七氟丙烷气体（FM200）灭火系统技术方案说明(一)、设计依据计算机房七氟丙烷（FM200）气体灭火系统的设计方案主要依据和参照以下的规范标准和资料：＃《气体灭火系统施工及验收规范》GB50263-97。

＃《火灾自动报警系统设计规范》GBJ 116-88。

＃美国防火学会NFPA2001标准（即洁净药剂灭火系统标准）。

＃上海市《七氟丙烷灭火系统技术规程》DG/TH08-307-2002。

＃国家公安部公消[1998]001号，《七氟丙烷(HFC-27ea)?洁净气体灭火系统设计及使用暂行规定》。

＃七氟丙烷供货商提供的产品规格，参数资料。

＃业主提供的保护区域建筑平面布置图。

(二)、主要设备七氟丙烷（FM200）气体灭火系统的设备可以分成两大部分，即药剂储存和喷放设备、报警和控制设备。

药剂储存和喷放设备主要包括有七氟丙烷（FM200）气体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高压软管、气动软管、喷嘴等。

报警和控制设备主要包括以下内容：气体控制盘、烟感火灾探测器、紧急启停按钮、警铃、蜂鸣器及闪灯、气体释放指示灯、压力开关等。

(三)、保护区概况及设计本系统用来保护四楼的计算机房。

根据经济合理、优化设计的原则，在保证系统性能安全可靠的前提下，对保护区作了如下的划分,共用一套系统：计算机房，面积S=250 m2，净高h=4.0m，体积V＝1000m3 ,所需七氟丙烷（FM200）气体120L钢瓶N=6个，七氟丙烷药剂用量为618Kg，设计浓度8%。

本方案钢瓶间设置在二楼。

系统采用氮气增压输送，增压压力为4.2MPa，在7秒钟内喷射一定浓度的FM200灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于3分钟，将保护区的火扑灭。

(四)、系统设计性能1.基本设计参数（1）保护区有关参数:见附表（2）保护区为独立封闭空间（3）保护区设置通风设备（4）保护区设计环境温度为２０℃（5）海拔高度修正系数为１七氟丙烷（FM200）气体灭火系统的最小设计灭火浓度为8%（20℃时），在7秒钟内喷射一定浓度的FM200灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于3分钟。

机房七氟丙烷气体灭火系统方案三篇篇一：机房七氟丙烷气体灭火系统方案一、概述1、系统简介为了达到保护大气臭氧层的目的，19XX年世界主要国家签订了著名的《蒙特利尔公约》，决定逐步停止使用哈龙灭火剂。

七氟丙烷的灭火剂的灭火效能高、速度快、无二次污染，是XX灭火剂咋现阶段比较理想的替代品。

为此，我公司开发了QMQ系列、GQQ系列七氟丙烷自动灭火系统（HFC-227ea）。

QMQ系列由储存瓶、液体单向阀、高压软管、集流管、选择阀、管网、喷头及自动灭火控制器等部件组成，GQQ系列由储存瓶、高压软管、箱体、箱体喷头及自动灭火控制器等部件组成。

QMQ系统产品在20错误!未指定书签。

时的储存压力为4.2Mpa，最高工作压力(50ºC时)为5.3Mpa，GQQ系统产品在20错误!未指定书签。

时的储存压力为2.5Mpa，最高工作压力(50ºC时)为3.4Mpa。

七氟丙烷灭火系统具有喷射后无残留物、药剂毒性低等优点，可安全地使用在有人场所。

2、灭火剂特点1）七氟丙烷是一种无色、无味的气体，对臭氧层的耗损潜能值（ODP）为0，符合《蒙特利尔公约》要求，是理想的哈龙灭火剂替代物；2）以物理方式和化学方式灭火，是新型高效低毒的灭火剂，它的灭火浓度低，钢瓶使用最少，所占空间小；3）七氟丙烷灭火剂不导电、不含水，不会对电气设备、磁带、资料等造成损害；4）最小设计浓度为7.35%（V/V）；5）无毒性反应的最高浓度（NOAEL）为9%（V/V）可用于有人区域。

3、适用场合1）可扑灭A、B、C各类火灾，能安全有效地使用在有人的场所；2）药剂喷放后，要求不留痕迹或清洗残留物有困难的场所；3）保护区含贵重物品、无价珍宝、珍贵档案以及软硬件等；4）特别适用于：电信主控机房、机场控制机房、银行金库、档案馆、图书馆、计算机房等场合。

4、不适合场合1）有硝化纤维、黑火药等含强氧化剂物质存在的场合；2）活泼金属----钾、钠、镁、钛、铀的存放、生产场所；3）金属氢化物得储存场所。

柜式七氟丙烷气体灭火系统安装和工程施工设计方案一、引言柜式七氟丙烷气体灭火系统是一种高效、无污染、可靠的灭火系统，广泛应用于各类电气设备、计算机机房、通信机房、电力控制室等需要保护的场所。

本方案将详细介绍柜式七氟丙烷气体灭火系统的安装和工程施工设计方案。

二、系统组成和工作原理柜式七氟丙烷气体灭火系统主要由七氟丙烷灭火剂储罐、管网系统、喷头、探测系统和控制系统等组成。

系统工作原理是在火灾发生时，探测系统会检测到火源，向控制系统发送信号，控制系统开启储罐内的七氟丙烷灭火剂，经过管网输送到喷头进行释放，形成灭火效果。

1.工程前期准备（1）根据施工场所的实际情况，选择适宜的储罐位置，并确保储罐稳定、安全。

（2）制定详细的施工方案，并与相关部门协商和取得相应的审批文件。

（3）购买合适的七氟丙烷灭火系统设备，并保证其质量符合相关标准要求。

2.设备安装（1）根据设计方案，安装储罐、管网系统、喷头等设备，并确保其安装牢固、密封可靠。

（2）根据控制系统的要求，安装控制柜、探测设备等相关设备，并将其与其他设备进行连接，形成完整的系统。

3.探测系统安装（1）根据设计要求，将探测器安装在需要保护的区域，并保证其检测能力覆盖到每个角落。

（2）将探测器与控制系统连接，确保系统能够实时监测到火源信号，并及时做出响应。

4.管网系统安装（1）根据设计方案，将管道、阀门等组装固定在适当位置，确保管道的连通性和稳定性。

（2）根据喷头布置方案，将喷头安装在需要保护的位置。

5.控制系统安装（1）根据设计要求，安装控制柜、控制面板等设备，将其连接到管网系统和探测系统，并确保其正常工作。

（2）进行控制系统的调试和测试，确保系统能够准确、可靠地控制七氟丙烷灭火剂的释放。

6.系统调试（1）完成系统的安装后，需要进行整体的系统调试，确保各个设备之间的连接正确、稳定，并进行漏气测试，确保系统没有任何泄漏现象。

（2）对探测系统进行灵敏度测试和触发测试，确保系统能够准确地检测到火源信号，并能及时启动灭火剂的释放。

气体消防七氟丙烷自动灭火系统设计解决方案
一、引言
随着经济的发展和社会的进步，消防安全工作已经成为人们关注的焦点。

消防安全系统设计必须有足够有效的防护措施来有效地预防和控制火灾，保护人民的财产和生活。

如今，随着工业设施的发展，许多行业的消防安全工作变得越来越重要。

本文的重点是设计一个用七氟丙烷自动灭火系统的应用解决方案。

二、七氟丙烷自动灭火系统的主要功能
七氟丙烷自动灭火系统是一种采用七氟丙烷来控制火灾的系统，它具有检测火灾、报警预警、自动放置滴定装置、自动投放灭火物质等功能，主要用于消防安全系统设计中。

（1）检测火灾
（2）报警预警
通过这一系统，当火灾发生时，探测器将自动发出声光警报并将信息传送到监控室，以便对火灾进行有效的监控和报警预警。

（3）自动放置滴定装置
该系统还可以自动放置滴定装置，它可以实现灭火剂的事先设定，以便针对不同的火灾应采取有效的措施。

（4）自动投放灭火物质。

机房柜式七氟丙烷灭火系统设计方案机房是现代信息技术设备的重要组成部分，其中包含了大量的电气设备和计算机设备。

由于这些设备的运行可能会引发火灾，因此机房的火灾风险很高。

为了保护机房设备的安全，我们可以采用柜式七氟丙烷灭火系统来进行灭火。

柜式七氟丙烷灭火系统是一种高效且可靠的火灾灭火设备。

它由灭火剂储存容器、环境探测器、火灾控制器、喷头和管道组成。

当机房发生火灾时，环境探测器会检测到火灾的存在，并向火灾控制器发送信号，触发灭火剂的释放。

灭火剂会通过喷头和管道被喷洒到火灾区域，从而迅速将火灾扑灭。

设计柜式七氟丙烷灭火系统时，需要考虑以下几个方面：1.灭火剂储存容器的选择：柜式七氟丙烷灭火系统使用七氟丙烷作为灭火剂。

灭火剂储存容器应具有足够的容量，以确保在火灾发生时能提供足够的灭火剂。

同时，容器应具有良好的密封性和耐压性，以确保灭火剂不泄漏并能承受一定的压力。

2.环境探测器的布置：环境探测器应布置在机房的关键位置，如电气设备集中的区域和服务器机柜旁边。

探测器可以采用烟雾、温度或气体探测等方式，以便快速准确地检测到火灾。

3.火灾控制器的选择：火灾控制器是灭火系统的核心部分，负责控制灭火剂的释放。

灭火系统应采用可靠性高、反应速度快的火灾控制器，以确保火灾能够及时被控制。

4.喷头和管道的布置：喷头应根据机房的布局和设备的特点合理布置，以确保灭火剂能够覆盖到火灾的整个区域。

喷头应具有可调节喷射方向和范围的功能，以适应不同火灾场景的需求。

管道应具有适当的直径和材质，以保证灭火剂的流量和速度。

此外，在柜式七氟丙烷灭火系统的设计中1.灭火剂的数量和充装密度：灭火系统应根据机房的大小和火灾风险进行合理的灭火剂数量和充装密度的确定。

未充装的灭火剂应储存在安全且易于访问的位置。

2.环境影响评估：七氟丙烷是一种臭氧层破坏物质，使用时应进行环境影响评估，确保其不会对环境造成破坏。

同时，应采取措施妥善处理和管理使用过的灭火剂，以防止其对环境造成污染和危害。
