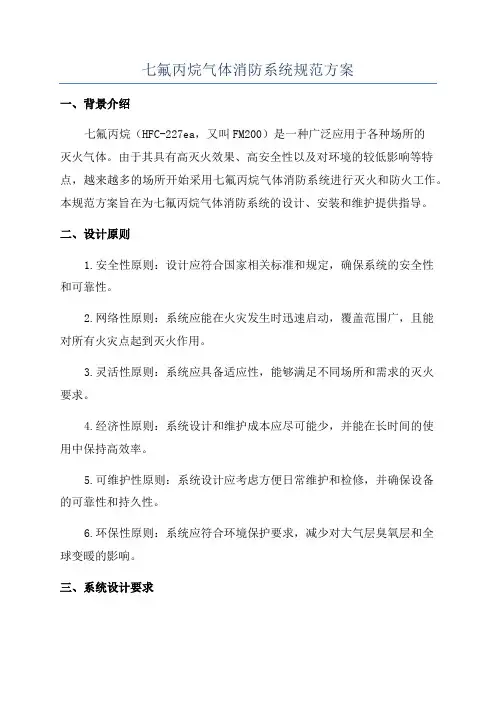

七氟丙烷气体消防系统规范方案一、背景介绍七氟丙烷（HFC-227ea，又叫FM200）是一种广泛应用于各种场所的灭火气体。
由于其具有高灭火效果、高安全性以及对环境的较低影响等特点，越来越多的场所开始采用七氟丙烷气体消防系统进行灭火和防火工作。
本规范方案旨在为七氟丙烷气体消防系统的设计、安装和维护提供指导。
二、设计原则1.安全性原则：设计应符合国家相关标准和规定，确保系统的安全性和可靠性。
2.网络性原则：系统应能在火灾发生时迅速启动，覆盖范围广，且能对所有火灾点起到灭火作用。
3.灵活性原则：系统应具备适应性，能够满足不同场所和需求的灭火要求。
4.经济性原则：系统设计和维护成本应尽可能少，并能在长时间的使用中保持高效率。
5.可维护性原则：系统设计应考虑方便日常维护和检修，并确保设备的可靠性和持久性。
6.环保性原则：系统应符合环境保护要求，减少对大气层臭氧层和全球变暖的影响。
三、系统设计要求1.确定灭火剂量：根据被保护区域的容量、材质和火灾等级，确定七氟丙烷的灭火剂量。
2.安全阀选择：选用适当的安全阀和相关附件，确保系统内部的压力和温度在合理范围内。
3.喷洒装置设计：根据被保护区域的具体情况，确定喷洒装置的类型、数量、位置和布局。
4.管道系统设计：根据气体输送距离和压力损失等要求，设计合理的管道系统。
5.控制系统设计：设计灭火系统的控制逻辑和操作方式，确保系统能够在火灾发生时自动启动并完成灭火。
6.告警系统设计：设计火灾告警系统，当火灾发生时能够及时报警，为人员疏散提供时间。
7.漏气监测系统设计：设计气体漏气监测系统，能够及时检测到气体泄漏，并启动相应的警报和联锁措施。
8.维护和保养：为系统提供定期检查、维护和保养的计划，确保系统长时间有效运行。
四、系统安装与调试1.安装要求：按照厂家的建议和设计要求进行系统的安装。
2.管道系统安装：采用合适的材料和工艺进行管道系统的安装和连接。
3.电气设备安装：安装控制系统、告警系统和漏气监测系统的电气设备，确保其连接正确并可靠。

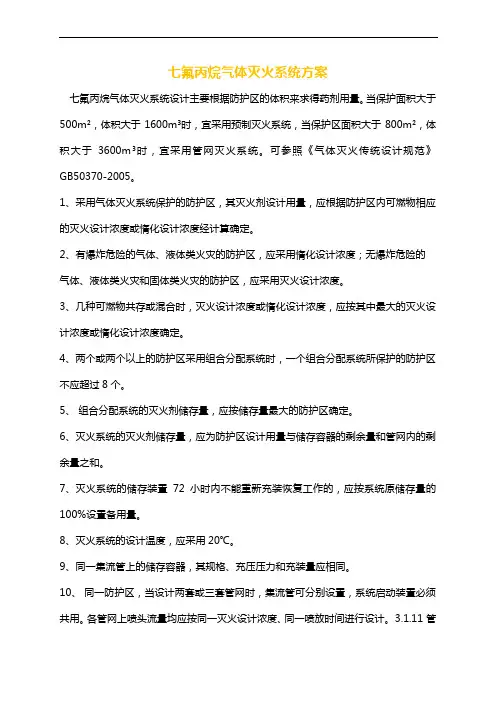

七氟丙烷气体灭火系统方案七氟丙烷气体灭火系统设计主要根据防护区的体积来求得药剂用量。
当保护面积大于500m²，体积大于1600m³时，宜采用预制灭火系统，当保护区面积大于800m²，体积大于3600m³时，宜采用管网灭火系统。
可参照《气体灭火传统设计规范》GB50370-2005。
1、采用气体灭火系统保护的防护区，其灭火剂设计用量，应根据防护区内可燃物相应的灭火设计浓度或惰化设计浓度经计算确定。
2、有爆炸危险的气体、液体类火灾的防护区，应采用惰化设计浓度；无爆炸危险的气体、液体类火灾和固体类火灾的防护区，应采用灭火设计浓度。
3、几种可燃物共存或混合时，灭火设计浓度或惰化设计浓度，应按其中最大的灭火设计浓度或惰化设计浓度确定。
4、两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。
5、组合分配系统的灭火剂储存量，应按储存量最大的防护区确定。
6、灭火系统的灭火剂储存量，应为防护区设计用量与储存容器的剩余量和管网内的剩余量之和。
7、灭火系统的储存装置72小时内不能重新充装恢复工作的，应按系统原储存量的100%设置备用量。
8、灭火系统的设计温度，应采用20℃。
9、同一集流管上的储存容器，其规格、充压压力和充装量应相同。
10、同一防护区，当设计两套或三套管网时，集流管可分别设置，系统启动装置必须共用。
各管网上喷头流量均应按同一灭火设计浓度、同一喷放时间进行设计。
3.1.11 管网上不应采用四通管件进行分流。
11、喷头的保护高度和保护半径，应符合下列规定： 1 最大保护高度不宜大于6.5m； 2 最小保护高度不应小于0.3 m； 3 喷头安装高度小于1.5 m时，保护半径不宜大于4.5 m； 4 喷头安装高度不小于1.5m时，保护半径不应大于7.5 m。
12、喷头宜贴近防护区顶面安装，距顶面的最大距离不宜大于0.5 m。
3.1.14 一个防护区设置的预制灭火系统，其装置数量不宜超过10台。
七氟丙烷有管网灭火系统技术方案xxxxxxxxxxxx有限公司2015年07月03日目录一、七氟丙烷气体自动灭火系统设计说明 (2)1.1.设计依据 (2)1.2.设计条件 (2)1.3.设计方案 (2)1.4.防护区的设置和系统要求 (2)1.5.安装要求 (4)1.6.验收 (5)1.7.系统和管网的设计与计算 (6)1.8.检查和保养 (7)1.9.注意事项 (8)1.10.灭火系统功能及动作原理程序方框图 (10)二、系统及管网平面图（见附件） (10)一、七氟丙烷气体自动灭火系统设计说明1.1.设计依据（1）GA400-2002《气体灭火系统及零部件性能要求和试验方法》中华人民共和国公共安全行业标准（2）GB50370－2005《气体灭火系统设计规范》国家标准（3）GB50263－2007《气体灭火系统施工及验收规范》国家标准（4）甲方提供的资料及图纸（5）北京利达海鑫灭火系统设备有限公司产品设计说明书1.2.设计条件（1）采用组合分配式灭火系统保护防护区（2）防护区为独立封闭空间（3）防护区内均设通风设备（4）灭火剂储瓶间应设置在防护区附近1.3.设计方案（1）防护区情况本工程共分2个气体灭火区,均位于三层机房。
第一气灭区为机房、空调区，面积为348.8平方米，高为4.4米；第二气灭区为电池电力室，面积为186.4平方米，高为4.4米；（2）灭火方式采用全淹没灭火方式，即在规定的时间内，喷射一定浓度的灭火剂药剂，使其在最短的时间内均匀地充满整个保护区，能将任意位置的火灾迅速扑灭。
（3）控制方式控制方式有自动，电气手动、机械应急手动操作三种，即在有人工作或值班时采用电气手动控制，在无人执守的情况下，才采用自动控制方式。
1.4.防护区的设置和系统要求（1）瓶组间的防护区内温度应为0～50℃；防护区的最低温度不应低于-10℃。
（2）防护区灭火时应保持封闭条件，除泄压口以外的开口，放火阀等开口，在喷放灭火剂前应做到自动关闭。
七氟丙烷有管网气体灭火系统技术方案设计七氟丙烷是一种常用的高效环保的无色、无味、无毒的气体灭火剂，广泛应用于各种场所的气体灭火系统中。
其特点为：具有优良的灭火性能、无残留物、对人体和环境无害、不导电、不产生氟化氢等。
下面将对七氟丙烷管网气体灭火系统技术方案进行设计，具体内容如下。
一、系统概述七氟丙烷管网气体灭火系统是一种自动化的灭火系统，通过连接各种传感器、控制器、阀门等组成的管网，全面覆盖灭火区域，实现对火灾的快速灭火。
其主要组成部分包括：七氟丙烷储存容器、七氟丙烷释放装置、监测系统、控制系统、通信系统等。
二、系统设计1.灭火剂储存容器：灭火剂储存容器采用高压钢瓶，容量根据灭火区域大小和灭火剂需求量来确定。
2.灭火剂释放装置：灭火剂释放装置主要包括压力减压阀、电磁阀、喷嘴等部分。
通过控制电磁阀的开启和关闭，控制七氟丙烷的释放。
3.监测系统：监测系统主要包括火灾探测器、温度传感器等。
通过这些传感器能够实时检测火灾发生，并向控制系统发送信号，触发灭火剂的释放。
4.控制系统：控制系统是整个灭火系统的核心部分，包括主控制面板、控制器等。
主控制面板能够实时监测灭火区域的状况，并控制灭火剂的释放和其他相关操作。
5.通信系统：通信系统将监测系统、控制系统等各个部分进行连接，实现各个部分之间的信息传递和数据交换。
6.管网设计：管网设计需要根据灭火区域的布局和特点来确定。
管网应该能够全面覆盖灭火区域，确保灭火剂能够迅速而均匀地释放。
同时，管网需要具备一定的消防防护性能，能够承受一定的水压和温度变化。
三、系统操作流程1.系统启动：当火灾发生时，监测系统检测到火灾信号后，发送信号给控制系统，控制系统通过电磁阀打开灭火剂的释放装置。
2.灭火剂释放：灭火剂经过管网释放到灭火区域，通过喷嘴喷洒到火灾点进行灭火。
3.灭火成功：灭火剂覆盖火灾区域，达到灭火效果后，系统停止灭火剂的释放。
4.复位操作：火灾被扑灭后，系统需要进行复位操作，关闭灭火剂的释放装置，并进行系统检修和维护。

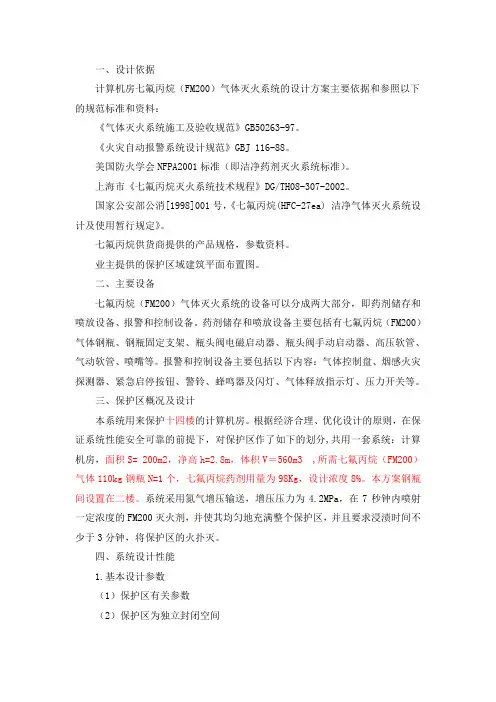

一、设计依据计算机房七氟丙烷（FM200）气体灭火系统的设计方案主要依据和参照以下的规范标准和资料：《气体灭火系统施工及验收规范》GB50263-97。
《火灾自动报警系统设计规范》GBJ 116-88。
美国防火学会NFPA2001标准（即洁净药剂灭火系统标准）。
上海市《七氟丙烷灭火系统技术规程》DG/TH08-307-2002。
国家公安部公消[1998]001号，《七氟丙烷(HFC-27ea)•洁净气体灭火系统设计及使用暂行规定》。
七氟丙烷供货商提供的产品规格，参数资料。
业主提供的保护区域建筑平面布置图。
二、主要设备七氟丙烷（FM200）气体灭火系统的设备可以分成两大部分，即药剂储存和喷放设备、报警和控制设备。
药剂储存和喷放设备主要包括有七氟丙烷（FM200）气体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高压软管、气动软管、喷嘴等。
报警和控制设备主要包括以下内容：气体控制盘、烟感火灾探测器、紧急启停按钮、警铃、蜂鸣器及闪灯、气体释放指示灯、压力开关等。
三、保护区概况及设计本系统用来保护十四楼的计算机房。
根据经济合理、优化设计的原则，在保证系统性能安全可靠的前提下，对保护区作了如下的划分,共用一套系统：计算机房，面积S= 200m2，净高h=2.8m，体积V＝560m3 ,所需七氟丙烷（FM200）气体110kg钢瓶N=1个，七氟丙烷药剂用量为98Kg，设计浓度8%。
本方案钢瓶间设置在二楼。
系统采用氮气增压输送，增压压力为4.2MPa，在7秒钟内喷射一定浓度的FM200灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于3分钟，将保护区的火扑灭。
四、系统设计性能1.基本设计参数（1）保护区有关参数（2）保护区为独立封闭空间（3）保护区设置通风设备（4）保护区设计环境温度为２０℃（5）海拔高度修正系数为１七氟丙烷（FM200）气体灭火系统的最小设计灭火浓度为8%（20℃时），在7秒钟内喷射一定浓度的FM200灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于3分钟。
七氟丙烷气体灭火系统施工方案一、灭火系统设计方案1.1确定系统类型：根据特殊场所的需要，确定灭火系统的类型，例如全淹没式、半淹没式或局部灭火系统。
1.2确定设计参数：根据场所大小、火灾风险等要素，确定系统的设计参数，例如灭火剂的充注量、喷头的数量和布置等。
二、灭火系统施工前准备2.1确认系统安装位置：根据设计方案，确认灭火系统的安装位置，并进行测量和标识。
2.2材料准备：购买所需的七氟丙烷灭火剂和灭火喷头，并进行质量检验。
2.3施工许可证：申请并获得相关的施工许可证。
三、灭火系统施工步骤3.1安装灭火剂储存容器：根据设计方案，在预定位置安装灭火剂储存容器，确保容器的安全性和稳定性。
3.2安装管道系统：根据设计方案，安装灭火系统的管道系统，包括进出口管道、分支管道、喷头连接管等，确保管道系统的耐压性和密封性。
3.3安装控制阀门：安装灭火系统的控制阀门，用于控制灭火剂的流动和灭火系统的启停。
3.4安装检测监控设备：根据设计方案，安装相关的火灾检测设备和监控设备，用于检测和监控特殊场所的火灾情况。
3.5安装灭火喷头：根据设计方案，安装灭火喷头，确保喷头的位置和布置符合设计要求。
3.6进行系统调试：完成系统的安装后，进行系统的调试和试运行，确保系统的正常工作。
3.7进行系统培训：对系统的使用人员进行系统培训，包括系统的操作、维护和日常检查等。
四、灭火系统施工质量控制4.1施工过程监督：对施工过程进行监督和检查，确保施工符合相关的标准和规范。
4.2施工质量检验：对施工过程中的关键节点和关键部件进行质量检验，确保施工质量合格。
4.3施工验收：对施工完成的灭火系统进行验收，包括系统的功能和性能测试，确保系统符合设计要求。
五、灭火系统施工安全控制5.1施工安全防护：在施工过程中，要做好必要的安全防护工作，包括佩戴个人防护装备、设置警示标志等，确保施工人员的人身安全。
5.2灭火剂存储安全：确保灭火剂的安全存储，避免灭火剂的泄露和燃爆等安全事故。
七氟丙烷气体灭火设计说明及方案第一篇：七氟丙烷气体灭火设计说明及方案永泰酒店弱电机房及柴油发电机房七氟丙烷气体灭火设计说明及方案一、设计内容根据工程平面图对弱电机房及柴油发电机房进行七氟丙烷灭火系统工程设计及计算。
二、设计条件1.保护区的有关参数；2.采用组合分配及单元独立系统进行分区保护；3.保护区为独立封闭空间；4.保护区平时环境温度与自然环境温度近似。
三、工程概况1.设计依据（1）《七氟丙烷（HFC－227ea）洁净气体灭火系统设计规范》（建议草案）（2）《洁净气体灭火系统设计、施工及验收规范》DBJ01-75-2003（3）建设单位设计委托文件。
（4）根据本工程工艺和环境对土建要求。
2.设计说明（1）根据防火保护区的结构特点，保护对象为机房。
本次设计采用柜式七氟丙烷气体灭火系统对机房进行保护。
其中弱电机房储气瓶充装气体为87Kg，柴油发电机房为123Kg。
（2）根据《洁净气体灭火系统设计、施工及验收规范》DBJ01-75-2003的规定，柴油发电机房和弱电机房的设计灭火浓度都为7.5%，喷射时间为8s，浸渍时间为3min。
（3）七氟丙烷灭火系统储瓶柜设在设备用房内，具体详见气体灭火系统平面图；（4）结合本工程的特点，本次设计的七氟丙烷灭火系统为柜式单瓶组合无管网式。
3.灭火方式本设计采用全淹没灭火的灭火方式，即在规定时间内向防护区喷射一定浓度的七氟丙烷灭火剂，并使其均匀地充满整个防护区，此时能将其区域里任何一部位发生的火灾扑灭。
4、控制方式●自动控制当某防护区感烟（或感温）探测器报警时，火灾报警控制器发出指令，该区警铃发出报警声。
若同时出现感温探测器、感烟探测器报警信号时，该区声光报警器发出声光报警，同时停止通风设备（空调），切断非消防电源，火灾报警控制器进行30秒延时，延时结束后向气体灭火装置发出灭火指令，气体灭火装置启动电磁启动阀，打开瓶组瓶头阀释放灭火剂实施灭火。
此时火灾报警控制器接受压力开关动作反馈信号，同时防护区门口放气灯点亮，通知保护区正在放气灭火，人员勿入，消防中控室显示该防护区已释放灭火剂的信号。
机房七氟丙烷气体灭火系统方案三篇第1条机房七氟丙烷气体灭火系统方案概述机房七氟丙烷气体灭火系统方案1 、概述1、系统简介为了保护大气臭氧层，世界主要国家于1920年签署了著名的《蒙特利尔公约》，并决定逐步淘汰哈龙灭火剂的使用。
七氟丙烷灭火剂灭火效率高、速度快、无二次污染，是现阶段XX灭火剂的理想替代品。
为此，我公司开发了QMQ系列、GQQ系列七氟丙烷自动灭火系统(HFC-227ea)。
QMQ系列由储存瓶、液体止回阀、高压软管、歧管、选择阀、管网、喷头和自动灭火控制器等组成。
GQQ系列由储存瓶、高压软管、箱、箱喷头和自动灭火控制器等组成。
质量管理体系产品应在XXXX对灭火剂储存瓶进行一次称重和检查。
如果存储瓶的重量下降超过5%，则必须重新灌装或更换存储瓶。
(3)每季度至少定期检查压力表一次。
如果指针超出绿色区域或使用后，应委托经过培训并获得专业安装资质的制造商或消防工程单位进行维护。
(4)每5年应对储气瓶进行水压强度试验。
压力为5 .3兆帕，储存瓶只有通过测试后才能继续使用。
如有腐蚀，应对储存瓶进行防锈处理。
在检查储存瓶的同时，对所有阀门进行强度液压测试，压力为5 .3兆帕。
4.2.维护(1)系统必须始终处于良好的工作状态，维护人员必须接受特殊培训。
系统的任何故障或损坏必须及时修复并详细记录。
(2)系统使用(放电)后，应委托给经过维护培训并获得专业安装资质的生产厂家或消防单位。
4.3.人员培训(1)用户应对所有可能需要检查、使用和维护系统的人员进行严格和全面的培训。
(2)“HFC-227 ea”灭火剂由于高温分解产物对人体有害，火灾报警后应立即撤离保护区。
灭火后，应先启动风机排出残留的“HFC-227ea”药剂，然后人员才能进入保护区。
因此，用户应制定相应的应急救援措施，并对可能进入“HFC-227ea”保护区的人员进行必要的培训。
(3)我公司负责为用户提供维修、检验和人员培训方面的技术服务。
如有必要，请写信联系我们公司。
七氟丙烷灭火系统施工方案一、灭火系统的选择二、灭火系统的设计1.灭火剂存储：七氟丙烷灭火系统的灭火剂存储方式可以选择为气体或液体两种形式。
气体形式的灭火剂存储在高压钢瓶中，液体形式的灭火剂存储在压力容器中。
2.灭火剂释放：七氟丙烷灭火系统的灭火剂释放方式可以选择为自动或手动两种形式。
自动灭火系统可以根据火灾现场的情况进行灭火剂的自动释放，而手动灭火系统需要人工操作来控制灭火剂的释放。
3.火灾探测：七氟丙烷灭火系统的火灾探测可以采用烟雾探测器、温度探测器等多种方式进行火灾的监测和报警。
4.灭火设施：七氟丙烷灭火系统通常包括喷头、管路、电控设备等组成，喷头的选择应根据火灾场所的特点和布局进行合理的设计。
三、施工流程1.火灾现场勘察：施工前需要对火灾现场进行详细勘察，了解现场的布局、材质和场地情况等，并评估火灾的风险程度和灭火系统的需求。
2.方案设计：根据火灾现场的勘察结果，结合灭火系统的工作原理和技术要求，设计出合理的施工方案。
3.材料准备：根据设计的施工方案，准备好所需的材料和设备，包括灭火剂、灭火设施、管路和电控设备等。
4.建设施工：根据设计方案，进行管道的布置和喷头的安装，并进行灭火设施的调试和接线。
5.系统测试：完成施工后，对灭火系统进行测试，确保其正常工作。
包括对火灾探测设备进行触发测试、管路进行泄漏测试和管道压力测试等。
6.用户培训和验收：对用户进行系统操作培训，使其能够正确使用灭火系统，并最终进行系统验收。
四、施工注意事项1.施工前需要充分了解灭火系统的工作原理和技术要求，确保按照标准进行施工。
2.在施工过程中，需根据火灾现场的特点和布局来合理设计管道和喷头的安装位置，确保系统的灭火效果。
3.火灾探测设备和灭火系统的联动应进行合理设置，确保火灾能够及时被探测和灭火。
4.在施工过程中，需注意灭火剂的存储和操作安全，避免出现泄漏和误操作等安全隐患。
5.完成施工后，对系统进行全面的测试和调试，确保系统能够正常工作，并及时对问题进行处理和修复。
柜式七氟丙烷,气体灭火系统,安装和施工,方案柜式七氟丙烷气体灭火系统设计与施工方案1、系统简介无管网自动灭火装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁，火灾时能自动启动喷放灭火剂的灭火装置。
喷射时间短，灭火速度快。
启动方式为自动控制、手动电气控制二种。
自动控制、手动电气控制可进行切换。
一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制。
当自动控制和手动电气控制不能执行时，应采用机械应急手动控制。
接消防控制室感温探测器感烟探测器喷嘴自动报警灭火控制器柜式灭火装置警铃声光报警器放气指示灯防护区紧急启动停止按钮防护区单瓶组安装示意图接消防控制室喷嘴自动报警灭火控制器感温探测器感烟探测器柜式灭火装置警铃声光报警器放气指示灯防护区紧急启动停止按钮双瓶组防护区双瓶组安装示意图系统具有自动和手动启动两种方式。
自动启动方式：当只有一种探测器发出火灾信号时，控制主机启动警铃或声光报警器，通知火灾发生，但并不启动灭火装置。
当两种探测器发出火灾信号时，控制主机启动警铃和声光报警器，联动关闭防护区开口，进入灭火启动延时，达到设定的延时时间后，自动启动灭火装置。
如在喷放延时过程中发现不需要启动灭火装置，可按下防护区外或控制器上的“紧急停止”按钮，终止灭火指令。
手动启动方式当转换开关置于“手动”位置时，灭火装置处于手动状态。
在该状态下，探测器发出火灾信号，控制主机启动警铃和声光报警器，通知火灾发生，但并不启动灭火装置。
此时按下防护区外或控制器上的“手动启动”或“紧急启动”按钮，可以启动灭火装置。
注意：无论控制主机处于自动或手动状态，按下“紧急启动”和“手动启动”按钮，都可启动灭火装置。
柜式灭火装置不用设置专用的储瓶间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区。
当建筑物内无法设置专用的储瓶间，或虽然有储存间，但输送距离较远，不能满足工程设计要求，或防护区内不便安装系统管网时，可使用本装置。
机房七氟丙烷气体灭火系统方案三篇篇一：机房七氟丙烷气体灭火系统方案一、概述1、系统简介为了达到保护大气臭氧层的目的，19XX年世界主要国家签订了著名的《蒙特利尔公约》，决定逐步停止使用哈龙灭火剂。
七氟丙烷的灭火剂的灭火效能高、速度快、无二次污染，是XX灭火剂咋现阶段比较理想的替代品。
为此，我公司开发了QMQ系列、GQQ系列七氟丙烷自动灭火系统（HFC-227ea）。
QMQ系列由储存瓶、液体单向阀、高压软管、集流管、选择阀、管网、喷头及自动灭火控制器等部件组成，GQQ系列由储存瓶、高压软管、箱体、箱体喷头及自动灭火控制器等部件组成。
QMQ系统产品在20错误!未指定书签。
时的储存压力为4.2Mpa，最高工作压力(50ºC时)为5.3Mpa，GQQ系统产品在20错误!未指定书签。
时的储存压力为2.5Mpa，最高工作压力(50ºC时)为3.4Mpa。
七氟丙烷灭火系统具有喷射后无残留物、药剂毒性低等优点，可安全地使用在有人场所。
2、灭火剂特点1）七氟丙烷是一种无色、无味的气体，对臭氧层的耗损潜能值（ODP）为0，符合《蒙特利尔公约》要求，是理想的哈龙灭火剂替代物；2）以物理方式和化学方式灭火，是新型高效低毒的灭火剂，它的灭火浓度低，钢瓶使用最少，所占空间小；3）七氟丙烷灭火剂不导电、不含水，不会对电气设备、磁带、资料等造成损害；4）最小设计浓度为7.35%（V/V）；5）无毒性反应的最高浓度（NOAEL）为9%（V/V）可用于有人区域。
3、适用场合1）可扑灭A、B、C各类火灾，能安全有效地使用在有人的场所；2）药剂喷放后，要求不留痕迹或清洗残留物有困难的场所；3）保护区含贵重物品、无价珍宝、珍贵档案以及软硬件等；4）特别适用于：电信主控机房、机场控制机房、银行金库、档案馆、图书馆、计算机房等场合。
4、不适合场合1）有硝化纤维、黑火药等含强氧化剂物质存在的场合；2）活泼金属----钾、钠、镁、钛、铀的存放、生产场所；3）金属氢化物得储存场所。
气体消防七氟丙烷自动灭火系统设计解决方案
一、引言
随着经济的发展和社会的进步，消防安全工作已经成为人们关注的焦点。
消防安全系统设计必须有足够有效的防护措施来有效地预防和控制火灾，保护人民的财产和生活。
如今，随着工业设施的发展，许多行业的消防安全工作变得越来越重要。
本文的重点是设计一个用七氟丙烷自动灭火系统的应用解决方案。
二、七氟丙烷自动灭火系统的主要功能
七氟丙烷自动灭火系统是一种采用七氟丙烷来控制火灾的系统，它具有检测火灾、报警预警、自动放置滴定装置、自动投放灭火物质等功能，主要用于消防安全系统设计中。
（1）检测火灾
（2）报警预警
通过这一系统，当火灾发生时，探测器将自动发出声光警报并将信息传送到监控室，以便对火灾进行有效的监控和报警预警。
（3）自动放置滴定装置
该系统还可以自动放置滴定装置，它可以实现灭火剂的事先设定，以便针对不同的火灾应采取有效的措施。
（4）自动投放灭火物质。
七氟丙烷气体灭火设计说明及方案第一章工程概况根据中华人民共和国国家标准GBJ16-87《建筑设计防火规范》2001年版的规定及保护区用房的使用特点，对该工程机房设置气体自动灭火系统。
气体自动灭火系统工程由火灾自动报警系统、联动控制系统、气体灭火控制系统、气体灭火设备等部分组成。
一.气体灭火系统气体灭火系统设置本工程机房内需保护的相关设备为通讯电子设备，不可用水实施灭火。
根据中华人民共和国国家标准GBJ16-87《建筑设计防火规范》2001年版的规定，结合建筑结构特点，该工程采用柜式无管网七氟丙烷灭火装置以单元独立形式进行防护。
七氟丙烷为洁净灭火剂，因其无色、无味、不导电、性能稳定、无环境污染，能够用于扑救多种类型火灾，因而是卤代烷的首选替代物。
作为一种优良的灭火手段，在工业发达国家应用相当广泛，加之其适用范围广等特点，已普遍地应用于许多具有火灾危险的重要场所。
该营业厅机房体积为40.5m3，按照《洁净气体灭火系统设计、施工及验收规范》DBJ 01-75-2003的相关要求进行灭火剂用量计算：防护区设计灭火浓度为7.5％，需要灭火剂量27kg，灭火系统喷放时间为8s内（即在规定的时间内喷射完全部的灭火剂，形成一定的浓度实施灭火）。
根据灭火剂设计用量，选用WLQF-2.5-40L柜式无管网灭火装置1套，配置相应的火灾报警系统形成独立的自动灭火系统，其控制由火灾报警控制器进行联动控制。
二、火灾自动报警系统1．火灾自动报警系统根据该工程设计灭火系统的灭火要求及特点，配置一台火灾报警控制器、一只智能型光电感烟探测器、一只智能型差定温感温探测器、一只现场紧急启停按钮、一只声光报警器、一只放气门灯等，形成火灾的探测、报警及各项联动指令输出的系统。
火灾报警控制器应向柜式无管网灭火装置各提供2根DC24V/1.5A持续灭火信号线，接入灭火装置电磁驱动器，2根灭火信号反馈信号线（无源开关量）到灭火装置压力开关接点上。
气体灭火系统方案建议书一、概述1．工程概况本公司为衢州无线电监测中心做气体灭火保护工程，我公司按照甲方提供的文件资料及图纸的要求对需要进行气体灭火的场所结合我公司的产品进行灭火系统的深化设计,在设计中我公司将按照现今最新产品进行配套,在深化设计时我们将认真分析保护对象，防护区位置,实现气体灭火系统与火灾报警系统的有机结合（控制程序见下图），达到有效自动保护防护区的目的.2．系统概述本公司的产品在质量上和种类上都完全满足本工程的需求，并且本产品无色、无味、不导电、无二次污染、对大气臭氧层没有破坏(耗损潜能值ODP为0)是绿色消防产品，符合环保要求.本公司开发的七氟丙烷自动灭火系统设计参数完整、准确、功能完善，工作可靠。
该产品通过国家固定灭火系统和耐火构件质量监督检验中心的型式检验,符合最新的国家规范标准.2。
1关键技术设计简介七氟丙烷灭火系统是气体灭火技术的应用。
但七氟丙烷灭火时遇热分解的氟化物(HF）要比同样数量的哈龙1301多(因为七氟丙烷分子有七个氟原子,而哈龙1301分子仅有三个氟原子），HF对人体呼吸系统有刺激作用.此外七氟丙烷灭火剂的灭火性能比哈龙灭火剂要差（七氟丙烷最小灭火浓度为5。
8%，哈龙1301最小灭火浓度为3。
5%),所以保护相同容积的防护区，七氟丙烷灭火剂的用量较多。
因此七氟丙烷灭火系统的设计，要求火灾发现早，灭火剂释放时间短.(国际标准ISO14520规定灭火剂释放时间小于10秒，国内规范要求最小为8秒)，以求防护区在火灾初起阶段,温度不太高时释放灭火剂，释放时间越快，防护区内达到灭火浓度均匀的时间越短，灭火扑救越快,造成的分解物会越少。
针对这一应用特性。
本公司七氟丙烷灭火系统设备,其灭火剂容器阀门，采用最先进材料和最先进技术开发而成。
具有安全、准确、反应迅速的优势。
本公司灭火剂容器瓶组有较多规格，从70升至120升共3种。
以满足不同场所消防工程的需要.2。
2系统产品的性能特征本公司是全国最大的消防企业,七氟丙烷灭火系统按国际标准送检，本公司对七氟丙烷灭火剂的灭火机理，其物理性能有深刻充分的了解，而生产制造的灭火系统设备更能符合消防工程的应用.灭火系统设备具有以下特性：2。
气体消防七氟丙烷自动灭火系统设计解决方案第一章七氟丙烷无管网灭火装置1、七氟丙烷无管网灭火装置特点应用范围最广的气体灭火系统！七氟丙烷无管网灭火装置具有以下显著优点：1.1应用范围最广；1.2洁净、环保无残留；1.3安全可靠、不导电；1.4全淹没灭火效果明显；1.5因地制宜、安装方便。
2、七氟丙烷无管网灭火装置适用范围特别适用于:喷漆房、易燃气体、易燃化学品仓库、通信中心、通讯基站（移动、联通、电信）、电视广播中心、信息中心、机场、铁路、交通指挥中心、数据中心、计算机中心、发电厂、变电站、变电所、发电机房、配电室、医院设备房、档案室、办公楼、大型商业中心、博物馆、文物馆、美术馆、图书馆、银行金库、精密仪器仓库、实验室、大型酒店、油库等。
第二章七氟丙烷自动灭火系统1、七氟丙烷(227)气体灭火系统是美国消防协会和中国消防总局重点推荐使用的可取代哈龙1211、1301的洁净气体灭火系统，目前在我国及世界各地其它地区已广泛应用。
2、七氟丙烷227灭火剂的化学分子式为33。
熔点是-131°C、沸点是-16.4°C。
是一种无色、无味、不导电、无二次污染、对臭氧层的耗损潜能值(）为零的灭火剂，在常温下可加压液化，在常温、常压条件下能全部挥发、灭火后无残留物高效无毒。
其灭火机理是在高温作用下，七氟丙烷发生化学反应和物理反应。
在灭火过程中，通过向防护区喷射一定浓度的七氟丙烷灭火剂使其均匀地充整个防护区，七氟丙烷热分解产生的含氟的自由基，与燃烧反应过程中产生支连反应的、等活性自由基发生气相作用，中断燃烧链从而抑制燃烧过程中的反应；同时七氟丙烷化学反应中的化学链断裂和气化过程中吸收大量的热量导致冷却灭火。
3、七氟丙烷灭火剂可用于扑救固体表面火灾、灭火前能切断气源的气体火灾、电气火灾、液体或可溶化的固体火灾，能安全有效地使用在有人场所，适应于要求不留痕迹或清洗残留物有困难的场所，保护区存有贵重物品、珍宝、珍贵档案以及软硬件等，特别是电信主控机房，机场控制机房、银行金库、档案馆、图书馆、计算机房等场所，不能扑救:硝化纤维、硝酸钠等氧化剂或含氧化剂的化学制品火灾；钾、镁、钠、钛、锆、铀等活泼金属火灾；氢化钾、氢化钠等金属氢化物火灾；过氧化氢、联胺等能自行分解的化学物质火灾。
气体消防七氟丙烷自动灭火系统设计解决方案第一章七氟丙烷无管网灭火装置1、七氟丙烷无管网灭火装置特点应用范围最广的气体灭火系统！七氟丙烷无管网灭火装置具有以下显著优点：1.1应用范围最广；1.2洁净、环保无残留；1.3安全可靠、不导电；1.4全淹没灭火效果明显；1.5因地制宜、安装方便。
2、七氟丙烷无管网灭火装置适用范围特别适用于:喷漆房、易燃气体、易燃化学品仓库、通信中心、通讯基站（移动、联通、电信）、电视广播中心、信息中心、机场、铁路、交通指挥中心、数据中心、计算机中心、发电厂、变电站、变电所、发电机房、配电室、医院设备房、档案室、办公楼、大型商业中心、博物馆、文物馆、美术馆、图书馆、银行金库、精密仪器仓库、实验室、大型酒店、油库等。
第二章七氟丙烷自动灭火系统1、七氟丙烷(HFC-227ea)气体灭火系统是美国消防协会和中国消防总局重点推荐使用的可取代哈龙1211、1301的洁净气体灭火系统，目前在我国及世界各地其它地区已广泛应用。
2、七氟丙烷HFC-227ea灭火剂的化学分子式为CF3CHFCF3。
熔点是-131°C、沸点是-16.4°C。
是一种无色、无味、不导电、无二次污染、对臭氧层的耗损潜能值(ODP）为零的灭火剂，在常温下可加压液化，在常温、常压条件下能全部挥发、灭火后无残留物高效无毒。
其灭火机理是在高温作用下，七氟丙烷发生化学反应和物理反应。
在灭火过程中，通过向防护区喷射一定浓度的七氟丙烷灭火剂使其均匀地充整个防护区，七氟丙烷热分解产生的含氟的自由基，与燃烧反应过程中产生支连反应的H+、OH-等活性自由基发生气相作用，中断燃烧链从而抑制燃烧过程中的反应；同时七氟丙烷化学反应中的化学链断裂和气化过程中吸收大量的热量导致冷却灭火。
3、七氟丙烷灭火剂可用于扑救固体表面火灾、灭火前能切断气源的气体火灾、电气火灾、液体或可溶化的固体火灾，能安全有效地使用在有人场所，适应于要求不留痕迹或清洗残留物有困难的场所，保护区存有贵重物品、珍宝、珍贵档案以及软硬件等，特别是电信主控机房，机场控制机房、银行金库、档案馆、图书馆、计算机房等场所，不能扑救:硝化纤维、硝酸钠等氧化剂或含氧化剂的化学制品火灾；钾、镁、钠、钛、锆、铀等活泼金属火灾；氢化钾、氢化钠等金属氢化物火灾；过氧化氢、联胺等能自行分解的化学物质火灾。
第三章固定式七氟丙烷自动灭火系统1、我公司生产的七氟丙烷灭火系统，具有设计参数完整、功能完善、工作准确可靠、长期贮存不泄漏、安装调试简单、操作维修方便等优点，该系统主要由自动报警控制器、贮存装置、阀驱动装置、选择阀、单向阀、压力信号器、瓶架、喷头、管网等部件组成。
根据使用要求，可组成单元独立系统、组合分配系统、主备系统，分别实施对单区和多区的消防保护。
2、性能和参数2.1灭火形式：全淹没式；2.2贮存容器容积(L)：40L、70L、100L、120L、150L、180L；2.3灭火浓度：根据防护区内可燃物的性质选择确定；2.4七氟丙烷充装密度≤1120kg/M3；2.5灭火喷射时间：≤10S；2.6贮存压力(20℃)：4.2MPa ；2.7最大工作压力(50℃)：5.3MPa；2.8执行标准：GA400-2002；2.9阀驱动装置氮气源压力(20℃)：6.0MPa；2.10灭火系统工作电源：AC 220V/50Hz；2.11备用电源：DC 24V；2.12功率消耗：警戒时≤15W，报警时≤30W；2.13环境条件：温度0℃～50℃,相对湿度不大于97％；2.14启动方式：自动、电气手动、机械应急操作；2.15自动启动延时时间：0～30s可调；第四章柜式七氟丙烷灭火装置1、简介及适用范围1.1柜式七氟丙烷灭火装置是将灭火剂贮存装置、管路、喷头、压力讯号器、阀驱动器、火灾探测部件、控制器等部件组装于储瓶柜内的一种灭火装置。
常规产品火灾探测部件、控制器与储瓶柜分装，阀驱动器为电磁型阀驱动器，启动电源DC24V1.2A。
1.2柜式七氟丙烷灭火装置启动方式为电磁型，柜体外形设计美观大方。
该类装置贮瓶置于柜体内，对于不同容积大小的小型防护区，可选择不同容积大小的单瓶组，减小占地面积。
喷头采用螺旋式喷头或径向反射型喷头，使灭火剂能迅速、均匀地充满整个防护区。
柜式气体灭火装置具有施工安装简便、工程投资少等特点。
主要适用于电子计算机房、配电房、变压器房、档案文物资料室、小型油库、电讯中心等小型防护区的消防保护。
2、参数2.1灭火形式：全淹没式；2.2贮存容器容积(L)：40L、70L、100L、120L、150L、180L；2.3灭火浓度：根据防护区内可燃物的性质选择确定；2.4七氟丙烷充装密度：≤1120kg/M3；2.5灭火喷射时间：≤10S；2.6执行标准:GB16670-2006 ；2.7贮存压力(20℃):2.5MPa；2.8最大工作压力(50℃):3.4MPa；2.9阀驱动器：电磁型阀驱动器；2.10启动电源：DC24V 1.2A；2.11使用环境条件：温度0℃～50℃,相对湿度不大于97％。
三、外型尺寸第五章悬挂式七氟丙烷灭火装置1、简介及适用范围悬挂式七氟丙烷灭火装置是将贮存容器、容器阀、喷头等预先装配成独立的可悬挂安装（或固定于墙壁上）的，火灾时可自动或手动启动，喷放灭火剂的一类灭火装置。
常规产品的启动方式为电爆式（也有简易的定温式）。
该装置工作准确、可靠喷射时间短，灭火迅速，施工、安装简便，工程投资少，不占用防护区在面面积。
主要适用于电子计算机房、配电房、变压器房、档案文物资料室、小型油库、电讯中心等小型防护区的消防保护。
2、参数2.1灭火形式：全淹没式；2.2贮存容器容积(L)：电爆型：16L、30L、40L、50L、60L定温型：8L、10L、16L、30L、40L、50L、60L；2.3安装方式:吊顶式、壁挂式；2.4启动方式：电爆式、定温式；2.5灭火浓度：根据防护区内可燃物的性质选择确定；2.6七氟丙烷充装密度：≤1120kg/M3；2.7灭火喷射时间：≤10S ；2.8执行标准:GA13-2006；2.9贮存压力(20℃):电爆式：2.5Mpa，定温式：1.6 Mpa；2.10最大工作压力(50℃):电爆型：3.4Mpa，定温型：2.4；2.11启动电源：DC24V 1.2A。
第六章七氟丙烷主要性能和参数第七章七氟丙烷系统设计依据1、设计标准1.1设计资料参照NFPA2001、ISO/C D/14520、《气体灭火系统及零部件性能要求和试验方法》；1.2中华人民共和国国家标准GB-50370-2005《气体灭火系统设计规范》；1.3中华人民共和国国家标准GB50263－2007《气体灭火系统施工及验收规范》。
2、设计前提2.1保护区的尺寸（长、宽、高）；2.2保护区对象；2.3保护区的最低、最高温度；2.4保护区的海拔高度；2.5钢瓶间位置。
3、计算七氟丙烷（FM200）的设计用量在预期温度为最小，保护体积内的灭火剂数量应能达到最小设计浓度。
3.1按公式计算：W＝V/S×C/(100－C)式中W：灭火剂重量（kg）V：保护区容积（m³）S：七氟丙烷（FM200）蒸汽比容（m³/kg）S=0.1269+0.000513t式中 t=温度（℃）C：设计浓度（%）3.2利用下述表格，直接根据各防护区类型的系数再计算灭火剂的用量。
七氟丙烷全淹没灭火剂量（附表一）3.3当系统安装位置地理高度不同时，应根据海拔高度的修正系数调整灭火剂用量。
海拔高度修正系数（附表一）3.4最大浓度校核：C=(100×W×C)/(V+W×C)<10.5%式中 W：选用的灭火剂重量（kg）S：保护区的最高环境温度下FM200蒸汽比容（m³/kg）V：保护区的总容积减去空间内永久建筑构件的体积（m³）C：浓度（%）3.5管网布置管网可以采用均衡布置和非均衡布置，尽可能将管网按均衡系统布置，可简化管网计算。
由于FM200为两相流动，一般采用三通管作分流，分流出口应水平布置。
第八章售后服务1、质保期内免费维修安装完毕后壹年内，免费对系统出现的各种质量缺陷、故障(非使用单位工作人员操作所致)予以修复、更换。
2、终身维护，限时维修在省内各地设有销售部门，并配备有技术人员。
接到电话通知后，市区内一个工作日内，市区以外两个工作日内赶到现场进行维修，排除故障。
3、免费培训为保证设备能正常投入使用，需在适当的时间派出经验丰富的授课讲师为使用单位培训一批合格的操作人员、维护人员、工程技术人员及高级管理人员，使他们能全面掌握系统设备的操作、维护等技能。
（六）设备清单及指标1、设备清单2、主要设备指标2.1气体设备具有经过国家固定灭火系统和耐火构件质量监督检验中心检验的柜式七氟丙烷灭火装置的型式检验报告；2.2气体灭火系统设计浓度为8%-9%，保证在10秒之内使喷放在保护区中的气体达到设计浓度的100%；2.3柜式灭火装置可以自动和手动二种操作方式；2.3.1系统功能当防护区发生火灾时，首先探测到火灾信号的回路将火灾信号传送给控制器，当火灾被另一个探测回路确认后，控制器经延时至30秒时启动火灾区域相对应的启动装置，向防护区释放灭火剂。
在延时阶段控制器将完成相关设备的联动。
如值班人员先于火灾探测系统发现火情，可直接按下防护区外的紧急启动按钮来进行向防护区释放灭火剂；2.3.2气体灭火设备构成：柜式七氟丙烷灭火装置包括柜体、容器瓶（含储存容器、电磁阀、容器阀、泄压装置、压力表）、压力讯号器、喷射短管和喷嘴等；2.3.3柜式七氟丙烷灭火装置具备成熟的运行和使用条件。
设备技术先进、成熟，可靠性高、使用方便、运行稳定、操作简便；2.3.4柜式七氟丙烷灭火装置将柜体、灭火剂容器瓶组、喷射短管、喷嘴、电磁阀和七氟丙烷气体灭火剂等集于一体。
2.3.4.1柜式七氟丙烷灭火装置的柜体采用碳钢板制造；2.3.4.2柜式七氟丙烷灭火装置的容器瓶组（含储存容器、容器阀和电磁阀）A、储存容器储存容器的储存气体的充装压力为2.5MPa，储存容器的容积为40L、70L、90L、120L、150L、180L，钢瓶出厂前按设计充装量充好灭火介质。
储存容器为焊接钢瓶，材质为合金钢材料制造。
B、容器阀容器阀由气体释放口、气体充装口、压力表、泄压装置、阀芯密封结构等部分组成，以上零件是和容器阀为一个整体；压力表在设备出厂前与容器阀安装成一个整体，并且压力表应为日常带压显示，该表能在现场进行更换而不中断对防护区的保护。
容器阀的材质为铜合金，且每个容器阀上都装有压力表；容器阀本身带有泄压装置，增强系统安全可靠性；C、电磁阀电磁阀安装在储存容器的容器阀上，完成电动启动，应具有自动启动和手动启动功能。
