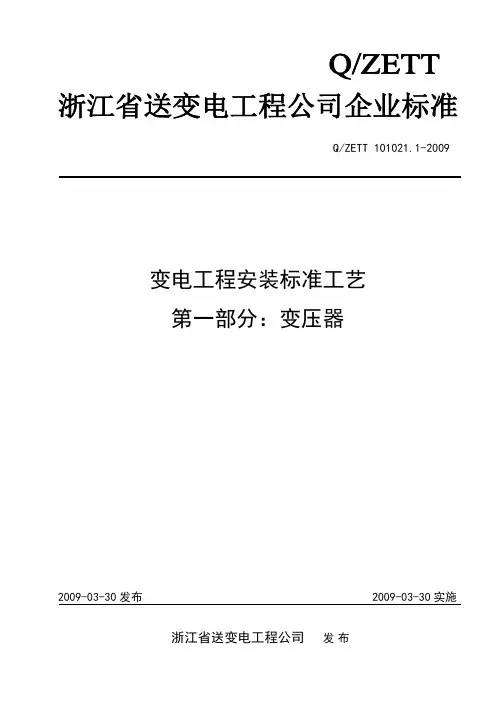

Q/ZETT 101021.1-2009变电工程安装标准工艺第一部分：变压器浙江省送变电工程公司发布2009-03-30发布2009-03-30实施Q/ZETT101021.1-2009前言《变电工程安装标准工艺》是一套系列标准，规定了浙江省送变电工程公司承建的变电工程安装中为保证工程质量和施工安全应遵守的工艺要求。

代替原企业标准Q/ZET101021-2005《变电工程安装调试标准工序》。

ZETT101021-2009《变电工程安装标准工艺》分为二十一个部分：第一部分：变压器；第二部分：SF6断路器；第三部分：控制电缆和电力电缆；第四部分：二次接线及屏柜（箱）安装；第五部分：接地装置；第六部分：互感器；第七部分：高压电力电缆；第八部分：隔离开关；第九部分：蓄电池；第十部分：高压成套柜；第十一部分：硬母线；第十二部分：构架；第十三部分：软母线；第十四部分：SF6封闭式组合电器；第十五部分：电容器组；第十六部分：电抗器、阻波器；第十七部分：电力光缆敷设及熔接；第十八部分：变压器拆除；第十九部分：SF6断路器拆除；第二十部分：构架拆除；第二十一部分：软母线拆除。

本部分是该套标准中的第一部分，是在原企业标准Q/ZETT101021.1-2005《变电工程安装调试标准工序第一篇：变压器篇》的基础上修改而成的。

本部分由公司工程管理部提出。

本部分由公司标准化办公室归口。

本部分起草单位：变电公司。

本部分主要修改人：张杰锋。

本部分审核人：朱雷鹤、谭小兵、俞有龙。

本部分批准人：张弓。

本部分委托工程管理部负责解释。

浙江省送变电工程公司企业标准Q/ZETT101021.1-2009 变电工程安装标准工艺第一部分：变压器1适用范围1.1 本标准适用于500千伏及以下电压等级电力变压器安装。

1.2 油浸式电抗器安装参照执行本标准有关规定。

1.3 制造厂有特殊规定者，应符合制造厂标准。

2引用标准2.1 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-902.2 《电气装置安装工程电气设备交接试验标准》GB50150-20062.3 《电气装置安装工程质量检验及评定规程》DL/T5161.3-20022.4 《国家电网公司十八项电网重大反事故措施》2.5 浙江省送变电工程公司《变电施工控制程序》ZETT-CX-2083 工艺流程3.1 工艺流程图注1：（1）对充干燥空气运输的变压器，当制造厂规定，内检前可不进行注油排气时，可取消该项工艺，直接进行内检、附件安装工艺；（2）对充氮运输的变压器通常采用注油排氮，经制造厂同意也可采用抽真空后充干燥空气排氮；（3）对充油运输的变压器，取消该项工艺。

国家电网公司现场标准化作业指导书Last revision on 21 December 2020现场标准化作业指导书编制导则(试行稿)××××年×月×日发布××××年×月×日实施××××发布目次前言 ...............................................................1 范围 ................................................................2 规范性引用文件 ......................................................3 术语和定义 ..........................................................4 作业指导书的编制原则 ................................................5 作业指导书的编制依据 ................................................6 作业指导书的结构内容及格式 ..........................................变电检修作业指导书 ................................................变电运行巡视指导书 ................................................高压试验作业指导书 ................................................线路运行巡视指导书 ................................................线路检修作业指导书 ................................................7 现场作业指导书的文本要求 ............................................8 现场作业指导书的应用与管理 ..........................................附录A：作业指导书主要编制依据......................................附录B：×××变电站×××kV××线×××断路器大修定置图及围栏图....附录C：×××变电站×××kV××线×××断路器大修流程图............附录D：×××变电站巡视路线图......................................前言为推行现场标准化作业，加强现场标准化作业的管理，规范现场作业指导书的编制，实施全过程控制，特制订本导则。

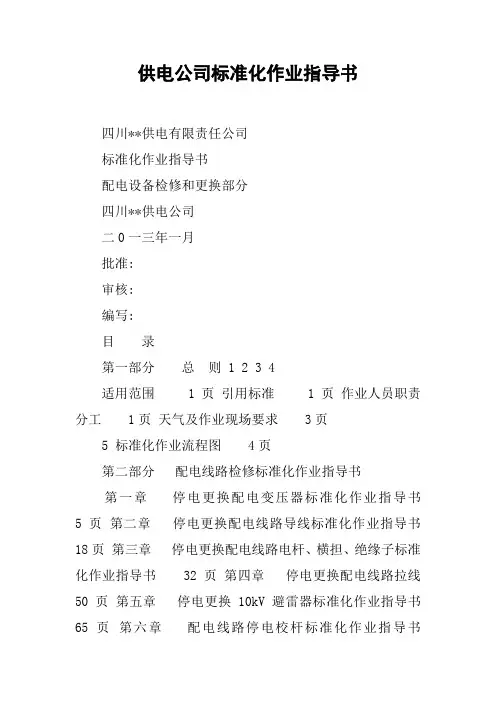

供电公司标准化作业指导书四川**供电有限责任公司标准化作业指导书配电设备检修和更换部分四川**供电公司二0一三年一月批准:审核:编写:目录第一部分总则 1 2 3 4适用范围 1页引用标准 1页作业人员职责分工1页天气及作业现场要求3页5 标准化作业流程图4页第二部分配电线路检修标准化作业指导书第一章停电更换配电变压器标准化作业指导书5页第二章停电更换配电线路导线标准化作业指导书18页第三章停电更换配电线路电杆、横担、绝缘子标准化作业指导书32页第四章停电更换配电线路拉线50页第五章停电更换10kV避雷器标准化作业指导书65页第六章配电线路停电校杆标准化作业指导书79页第三部分资料性附录附录1 配电线路现场查勘记录90页附录2 配网设备修试记录91页附录3 配网缺陷登记表92页1 范围2 引用标准下列标准所包含的条文，通过在本指导书中引用而构成本标准的条文。

本指导书出版时，所示的版本均为有效。

所有标准都会被修订，使用本指导书的各方应探讨使用下列标准最新版本的可能性。

国电发[20XX]777号《电力安全工器具预防性试验规程》(试行) DL/T596-1997 试验规程》(试行) 3 组织机构及作业人员职责分工工作负责人职责：负责本次工作任务的人员分工、工作前的现场查勘、作业方案的制定、工作票的填写、办理工作许可手续、召开工作班前会和班后会、负责作业全过程管理、工作中突发情况的处理、工作质量的监督、工作后的总结；监护人职责：明确被监护人员和监护范围；工作前对作业人员交待安全措施、告知危险点和安全注意事项；监护被监护人员遵守本规程和现场安全措施，及时纠正不安全行为。

作业人员职责：明确工作内容、工作流程、安全措施、工作中的危险点，并履行确认手续；严格遵守安全规章制度、技术规程和劳动纪律，正确使用安全工器具和劳动防护用品。

相互关心工作安全，并监督本规程的执行和现场安全措施的实施。

民工的职责：明确工作任务，听从指挥，服从安排，劳动纪律。

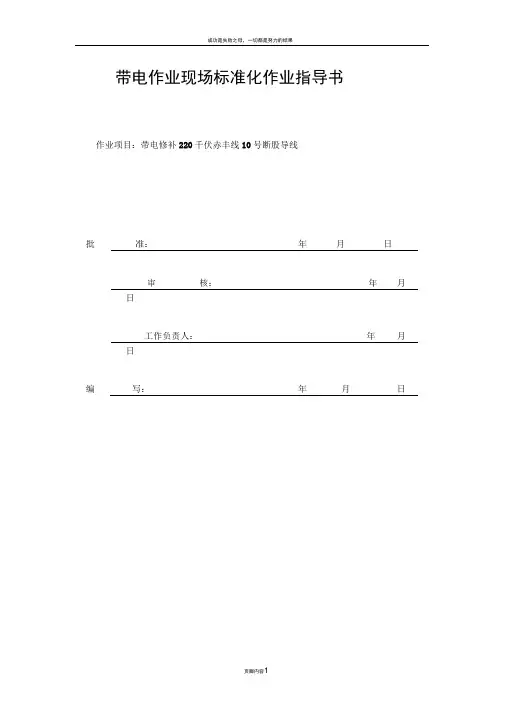

带电作业现场标准化作业指导书作业项目：带电修补220千伏赤丰线10号断股导线批准：年月日审核：年月日工作负责人：年月日编写：年月日作业日期：2009年04月08日至2009年04月11日广元电业局输电线路运检中心带电二班1、工作概况2、主要工器具及材料准备3、作业安全措施及现场危险点预控3.1安全注意事项①作业前工作负责人必须退出所工作线路重合闸，得到调度许可工作命令后方可工作。

②带电作业开始前，所用绝缘工具必须检测其绝缘电阻：2500V兆欧表（电极宽：2cm，极间宽：2cm ）其绝缘电阻值不得低于700兆欧。

③杆上人员必须穿戴全套合格的屏蔽服或静电服。

④现场工作人员必须戴安全帽，杆上人员不得失去安全带的保护，等电位人员上下软梯时应系绝缘后备保护绳。

©在利用升降梯作业时应防止升降梯倒塌，等电位作业人员在上梯时应检查四方的临时绝缘拉绳。

©上下传递工器具应使用绝缘绳；绝缘工具保持有效绝缘长度：（操作杆：2.1米绝缘绳索、承力工具：1.8米）⑦等电位作业人员对邻相应保持安全距离2.5米；作业过程中转移电位时人体裸露部分与带电导线应保持最小距离0.3米。

⑦工作前工作负责人应注意档距内与被跨越物的安全距离。

加强现场监护，及时纠正不安全动作。

天气不良，停止作业。

3.2危险点控制措施4、人员组织情况及作业技术措施4.1人员组织分工及职责:①工作负责（监护）人：王平职责：负责本次工作任务的人员分工、工作前的现场查勘、作业方案的制定、工作票的填写、办理线路停用重合闸、办理工作许可手续、召开工作班前会、负责作业过程中的安全监督、工作中突发情况的处理、工作质量的监督、工作后的总结;®工作专责监护人：杨彬职责：负责本次工作任务中等电位作业人员的安全、技术专职监护工作；②等电位作业人员：伏中海职责：负责本次作业过程中的主要作业，带电修补导线；③等电位作业人员：陈丹蒲志东职责：协助等电位电工作业，上下传递工器具，安装绝缘软梯。

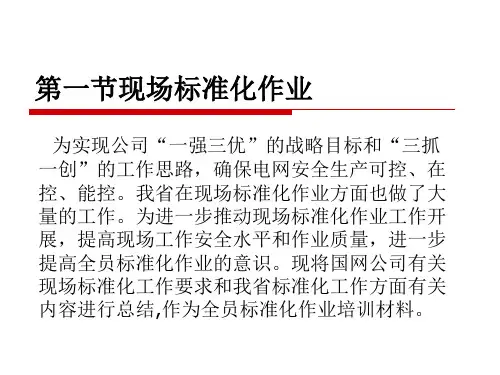

现场标准化作业指导书培训讲义一、什么是现场标准化作业以企业现场安全生产、技术活动的全过程及其要素为主要内容，按照企业安全生产的客观规律与要求，制定作业程序标准和贯彻标准的一种有组织活动。

二、什么是作业指导书1、作业指导书是指为保证过程的质量及安全而制订的一种针对对象的具体作业活动程序。

"过程"可理解为一组相关的具体作业活动（如拉开关、合刀闸、装设接地线、登杆、装配、填写纪录等）。

全过程控制是指：针对现场作业过程中每一项具体的操作，按照电力安全生产有关法律法规、技术标准、规程规定的要求，对电力现场作业活动的全过程进行细化、量化、标准化，保证作业过程处于“可控、在控”状态，不出现偏差和错误，以获得最佳秩序与效果。

现场作业指导书是对每一项作业按照全过程控制的要求，对作业计划、准备、实施、总结等各个环节，明确具体操作的方法、步骤、措施、标准和人员责任，依据工作流程组合成的执行文件三、作业指导书的基本要求1、内容应满足以下五点a、在哪里使用此作业指导书；b、什么样的人使用该作业指导书；c、此项作业的名称及内容是什么；d、此项作业的目的是干什么；e、如何按步骤完成作业。

2、遵循“最好，最实际”原则3、是最科学、最有效的方法4、良好的可操作性和良好的综合效果。

-未经批准的作业指导书不能生效。

5、作业指导书是受控文件应注意以下事项a、未经批准的作业指导书不能生效。

b、经批准后只能在规定的场合使用；c、严禁执行作废的作业指导书；d、按规定的程序进行更改和更新。

四、作业指导书的几个误区误区一作业指导书是无用的，它既费时又碍事。

有人认为我从事这项工作已经很多年了，作业步骤已可以倒背如流了，甚至闭着眼睛也能把它做好。

实质上这是把作业指导书仅理解为纯粹的操作流程，实际上除此以外作业指导书还包括更重要的内容，如作业要求，准则等。

误区二、作业指导书范本是一成不变的。

实质上作业指导书范本不是一成不变的真理，很多情况下必须根据实际情况对作业指导书范本做出针对性的修改。
