下载文档原格式

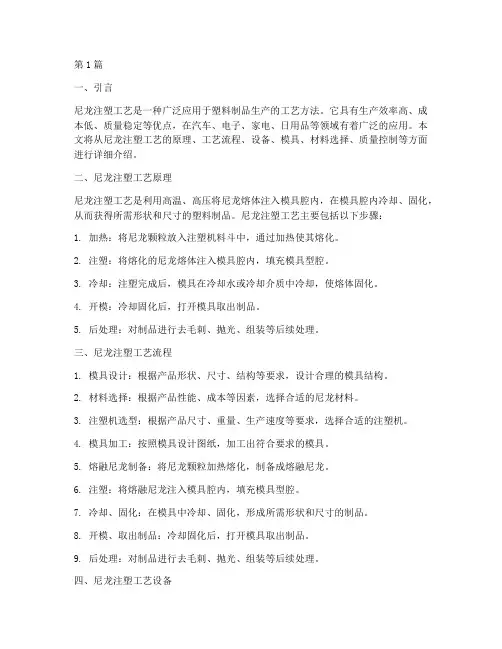

第1篇一、引言尼龙注塑工艺是一种广泛应用于塑料制品生产的工艺方法。
它具有生产效率高、成本低、质量稳定等优点，在汽车、电子、家电、日用品等领域有着广泛的应用。
本文将从尼龙注塑工艺的原理、工艺流程、设备、模具、材料选择、质量控制等方面进行详细介绍。
二、尼龙注塑工艺原理尼龙注塑工艺是利用高温、高压将尼龙熔体注入模具腔内，在模具腔内冷却、固化，从而获得所需形状和尺寸的塑料制品。
尼龙注塑工艺主要包括以下步骤：1. 加热：将尼龙颗粒放入注塑机料斗中，通过加热使其熔化。
2. 注塑：将熔化的尼龙熔体注入模具腔内，填充模具型腔。
3. 冷却：注塑完成后，模具在冷却水或冷却介质中冷却，使熔体固化。
4. 开模：冷却固化后，打开模具取出制品。
5. 后处理：对制品进行去毛刺、抛光、组装等后续处理。
三、尼龙注塑工艺流程1. 模具设计：根据产品形状、尺寸、结构等要求，设计合理的模具结构。
2. 材料选择：根据产品性能、成本等因素，选择合适的尼龙材料。
3. 注塑机选型：根据产品尺寸、重量、生产速度等要求，选择合适的注塑机。
4. 模具加工：按照模具设计图纸，加工出符合要求的模具。
5. 熔融尼龙制备：将尼龙颗粒加热熔化，制备成熔融尼龙。
6. 注塑：将熔融尼龙注入模具腔内，填充模具型腔。
7. 冷却、固化：在模具中冷却、固化，形成所需形状和尺寸的制品。
8. 开模、取出制品：冷却固化后，打开模具取出制品。
9. 后处理：对制品进行去毛刺、抛光、组装等后续处理。
四、尼龙注塑工艺设备1. 注塑机：用于将尼龙熔体注入模具腔内，主要包括加热系统、注射系统、冷却系统等。
2. 模具：用于成型尼龙制品，包括动模、定模、浇注系统、冷却系统等。
3. 辅助设备：包括送料系统、干燥设备、温度控制器、液压系统等。
五、尼龙注塑工艺模具1. 模具材料：常用的模具材料有铝合金、钢、铜等。
2. 模具结构：包括动模、定模、浇注系统、冷却系统等。
3. 模具设计：根据产品形状、尺寸、结构等要求，设计合理的模具结构。
聚酰胺（PA）的介绍一、PA概述聚酰胺俗称尼龙（Nylon），英文名称Polyamide（简称PA），是分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称。
包括脂肪族PA，脂肪—芳香族PA和芳香族PA。
其中，脂肪族PA品种多，产量大，应用广泛，其命名由合成单体具体的碳原子数而定。
尼龙中的主要品种是尼龙6（PA6）和尼龙66（PA66），占绝对主导地位，其次是尼龙11，尼龙12，尼龙610，尼龙 612，另外还有尼龙 1010，尼龙46，尼龙7，尼龙9，尼龙13，新品种有尼龙6I，尼龙9T和特殊尼龙 MXD6（阻隔性树脂）等，尼龙的改性品种数量繁多，如增强尼龙，单体浇铸尼龙（MC尼龙），反应注射成型（RIM）尼龙，芳香族尼龙，透明尼龙，高抗冲（超韧）尼龙，电镀尼龙，导电尼龙，阻燃尼龙，尼龙与其他聚合物共混物和合金等，满足不同特殊要求，广泛用作金属，木材等传统材料代用品，作为各种结构材料。
尼龙是最重要的工程塑料，产量在五大通用工程塑料中居首位。
性能：尼龙为韧性角状半透明或乳白色结晶性树脂，作为工程塑料的尼龙分子量一般为1.5-3万尼龙具有很高的机械强度，软化点高，耐热，磨擦系数低，耐磨损，自润滑性，吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂，电绝缘性好，有自熄性，无毒，无臭，耐候性好，染色性差。
缺点是吸水性大，影响尺寸稳定性和电性能，纤维增强可降低树脂吸水率，使其能在高温、高湿下工作。
尼龙与玻璃纤维亲合性十分良好。
尼龙中尼龙66的硬度、刚性最高，但韧性最差。
各种尼龙按韧性大小排序为： PA66＜PA66/6＜PA6＜PA610＜PA11＜PA12。
尼龙的燃烧性为UL94v-2级，氧指数为24-28，尼龙的分解温度＞299℃，在449~499℃时会发生自燃。
尼龙的熔体流动性好，故制品壁厚可小到1mm。
二、常用聚酰胺材料的性能与应用聚酰胺（PA）具有品种多、产量大、应用广泛的特点，是五大工程塑料之一。

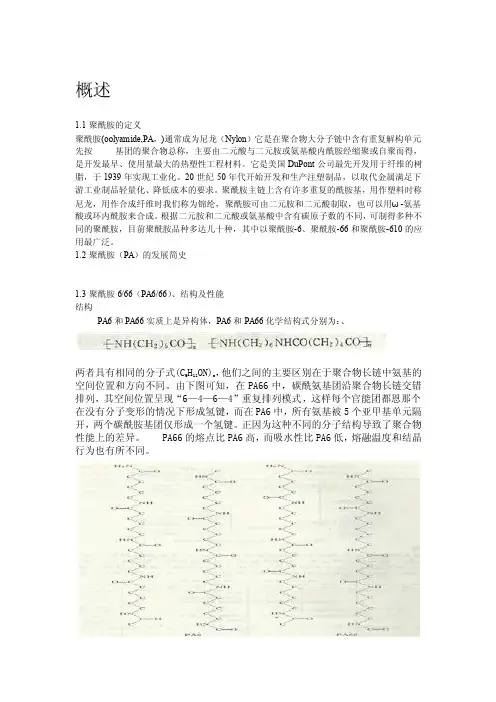

概述1.1聚酰胺的定义聚酰胺(oolyamide,PA，)通常成为尼龙（Nylon）它是在聚合物大分子链中含有重复解构单元先按基团的聚合物总称，主要由二元酸与二元胺或氨基酸内酰胺经缩聚或自聚而得，是开发最早、使用量最大的热塑性工程材料。
它是美国DuPont公司最先开发用于纤维的树脂，于1939年实现工业化。
20世纪50年代开始开发和生产注塑制品，以取代金属满足下游工业制品轻量化、降低成本的要求。
聚酰胺主链上含有许多重复的酰胺基，用作塑料时称尼龙，用作合成纤维时我们称为锦纶，聚酰胺可由二元胺和二元酸制取，也可以用ω-氨基酸或环内酰胺来合成。
根据二元胺和二元酸或氨基酸中含有碳原子数的不同，可制得多种不同的聚酰胺，目前聚酰胺品种多达几十种，其中以聚酰胺-6、聚酰胺-66和聚酰胺-610的应用最广泛。
1.2聚酰胺（PA）的发展简史1.3聚酰胺6/66（PA6/66）、结构及性能结构PA6和PA66实质上是异构体，PA6和PA66化学结构式分别为：、两者具有相同的分子式(C6H11ON)n，他们之间的主要区别在于聚合物长链中氨基的空间位置和方向不同。
由下图可知，在PA66中，碳酰氨基团沿聚合物长链交错排列，其空间位置呈现“6—4—6—4”重复排列模式，这样每个官能团都恩那个在没有分子变形的情况下形成氢键，而在PA6中，所有氨基被5个亚甲基单元隔开，两个碳酰胺基团仅形成一个氢键。
正因为这种不同的分子结构导致了聚合物性能上的差异。
PA66的熔点比PA6高，而吸水性比PA6低，熔融温度和结晶行为也有所不同。
性能PA6树脂为半透明或步透明的乳白结晶形聚合物，具有优良的弹性、强度、耐磨、耐冲击、耐化学腐蚀、耐油性，熔点高、摩擦系数小、自润滑性好、延伸率高、易于加工且生产成本低。
PA66的性能及应用与PA6相仿，它比PA6熔点高、耐热优良，弹性模量较高，吸水率低于PA6。
表为PA6和PA66基本性能。
表为PA6和PA66性能特点。

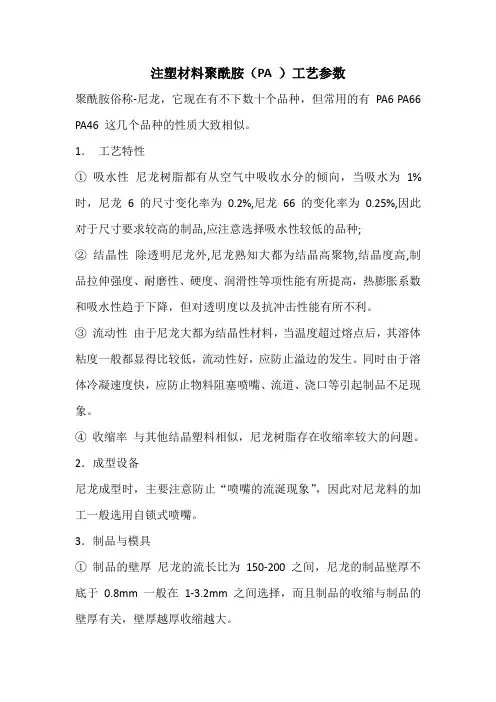

常用塑料的注塑工艺参数注塑成型是目前塑料加工领域最为常见、也最为广泛的加工方式之一。
而塑料产品质量好坏与注塑工艺的优劣分不开。
因此，正确掌握塑料注塑成型的工艺参数非常重要。
本文将以常用的塑料种类为切入点，详细介绍其注塑工艺参数。
一、聚丙烯（PP）的注塑工艺参数：聚丙烯（PP）是一种热塑性树脂，具有良好的耐酸碱性和耐热性，是一种广泛应用于日常生活和工业中的塑料。
其注塑工艺参数如下：1.注塑温度：200-250℃2.模具温度：30-60℃3.注塑压力：60-100MPa4.射出速度：高于30mm/s5.冷却时间：15-30s二、聚苯乙烯（PS）的注塑工艺参数：聚苯乙烯（PS）是一种透明的、热塑性的合成树脂，具有优良的透明性和抗冲击性能。
其注塑工艺参数如下：1.注塑温度：180-230℃2.模具温度：20-60℃3.注塑压力：50-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s三、聚碳酸酯（PC）的注塑工艺参数：聚碳酸酯（PC）是一种优良的工程塑料，具有很高的耐热性、抗冲击性和透明性等优点，广泛用于制造电子产品、汽车零部件、音响系统等。
其注塑工艺参数如下：1.注塑温度：260-330℃2.模具温度：80-110℃3.注塑压力：80-140MPa4.射出速度：高于50mm/s5.冷却时间：40-60s四、尼龙（PA）的注塑工艺参数：尼龙（PA）是一种聚酰胺类塑料，具有高的强度和耐磨性，被广泛用于制造化学纤维、汽车零部件和运动器材等领域。
其注塑工艺参数如下：1.注塑温度：240-290℃2.模具温度：80-110℃3.注塑压力：50-120MPa4.射出速度：高于40mm/s5.冷却时间：30-40s五、聚乙烯（PE）的注塑工艺参数：聚乙烯（PE）是一种低密度聚乙烯和高密度聚乙烯两种类型，是一种透明、柔韧的塑料材料，被广泛应用于制造塑料袋、垃圾桶和水暖管道等产品。
其注塑工艺参数如下：1.注塑温度：160-220℃2.模具温度：20-60℃3.注塑压力：30-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s在实际注塑生产中，各种塑料的注塑工艺参数应根据具体情况进行调整，以确保产品的质量。

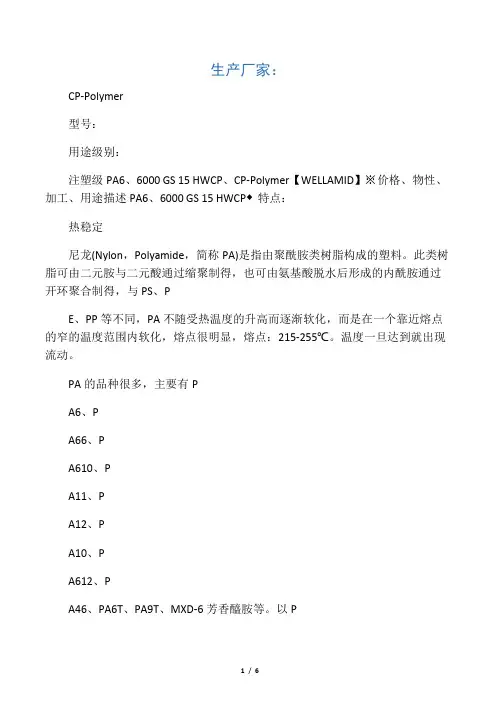

生产厂家：CP-Polymer型号：用途级别：注塑级PA6、6000 GS 15 HWCP、CP-Polymer【WELLAMID】※价格、物性、加工、用途描述PA6、6000 GS 15 HWCP◆特点：热稳定尼龙(Nylon，Polyamide，简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-255℃。
温度一旦达到就出现流动。
PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA10、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等。
以PA6、PA66、PA610、PA11、PA12最为常用。
◆PA6学名：聚已内酰胺{ [ NH ( CN2)5 CO ]n}，英文名polycaprolactam，简称尼龙6。
PA6化学和物理特性PA6是半透明或不远明乳白色结晶形聚合物。
燃烧成蓝底黄火焰，烧植物味。
熔融温度较PA66低，加工性能比其他PA好。
制件有较高冲击强率，载荷分散性、柔软性好，热塑性、轻质、韧性好、耐耐环己酮和芳香溶剂和耐久性好工作温度80-1000C，低温脆化温度-20至-300C，熔点：215℃。
热分解温度：＞300℃。
密度：1.13g／cm3。
平衡吸水率：3.5％。
适于轻载荷条件下使用，具有良好的耐磨性、自润滑性和耐溶剂性。
有较好的消振，降噪能力。
可作机器仪表、仪器零件、电线电缆的绝缘；用玻纤增强后可制作齿轮、泵叶。
但PA6吸水性很大，饱和吸水率高达10%左右，影响性能；又因介电常数较大，不宜用作高频低损耗材料。
PA6的化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度范围很宽。
它的抗冲击性和抗溶解性比PA66要好，但吸湿性也更强。

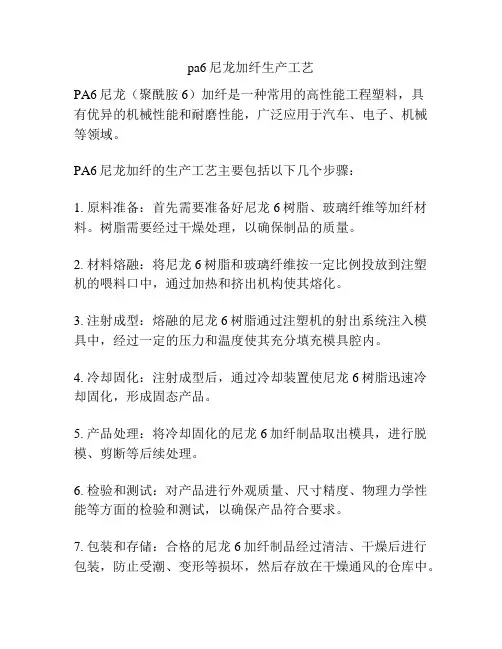

pa6尼龙加纤生产工艺
PA6尼龙（聚酰胺6）加纤是一种常用的高性能工程塑料，具
有优异的机械性能和耐磨性能，广泛应用于汽车、电子、机械等领域。
PA6尼龙加纤的生产工艺主要包括以下几个步骤：
1. 原料准备：首先需要准备好尼龙6树脂、玻璃纤维等加纤材料。
树脂需要经过干燥处理，以确保制品的质量。
2. 材料熔融：将尼龙6树脂和玻璃纤维按一定比例投放到注塑机的喂料口中，通过加热和挤出机构使其熔化。
3. 注射成型：熔融的尼龙6树脂通过注塑机的射出系统注入模具中，经过一定的压力和温度使其充分填充模具腔内。
4. 冷却固化：注射成型后，通过冷却装置使尼龙6树脂迅速冷却固化，形成固态产品。
5. 产品处理：将冷却固化的尼龙6加纤制品取出模具，进行脱模、剪断等后续处理。
6. 检验和测试：对产品进行外观质量、尺寸精度、物理力学性能等方面的检验和测试，以确保产品符合要求。
7. 包装和存储：合格的尼龙6加纤制品经过清洁、干燥后进行包装，防止受潮、变形等损坏，然后存放在干燥通风的仓库中。
总结起来，PA6尼龙加纤的生产工艺包括原料准备、材料熔融、注射成型、冷却固化、产品处理、检验和测试、包装和存储等步骤。
这些步骤需要严格控制工艺参数和操作技术，以确保制品的质量和性能。

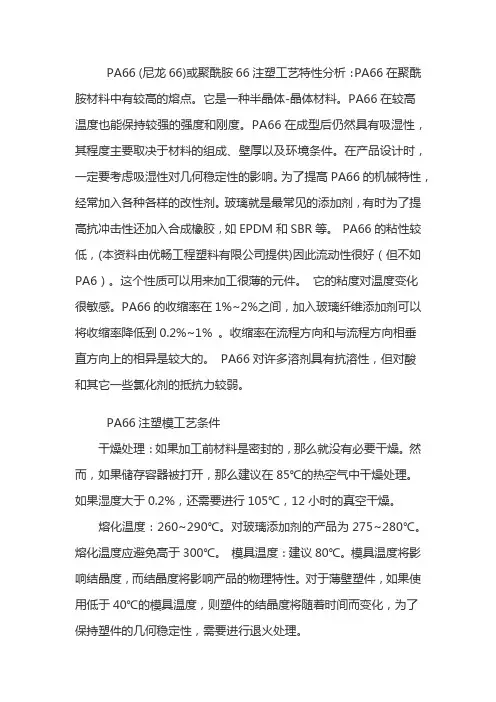

PA66 (尼龙66)或聚酰胺66注塑工艺特性分析：PA66在聚酰胺材料中有较高的熔点。
它是一种半晶体-晶体材料。
PA66在较高温度也能保持较强的强度和刚度。
PA66在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。
在产品设计时，一定要考虑吸湿性对几何稳定性的影响。
为了提高PA66的机械特性，经常加入各种各样的改性剂。
玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
PA66的粘性较低，(本资料由优畅工程塑料有限公司提供)因此流动性很好（但不如PA6）。
这个性质可以用来加工很薄的元件。
它的粘度对温度变化很敏感。
PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1% 。
收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。
PA66对许多溶剂具有抗溶性，但对酸和其它一些氯化剂的抵抗力较弱。
PA66注塑模工艺条件干燥处理：如果加工前材料是密封的，那么就没有必要干燥。
然而，如果储存容器被打开，那么建议在85℃的热空气中干燥处理。
如果湿度大于0.2%，还需要进行105℃，12小时的真空干燥。
熔化温度：260~290℃。
对玻璃添加剂的产品为275~280℃。
熔化温度应避免高于300℃。
模具温度：建议80℃。
模具温度将影响结晶度，而结晶度将影响产品的物理特性。
对于薄壁塑件，如果使用低于40℃的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。
注射压力：通常在750~1250bar，取决于材料和产品设计。
注射速度：高速（对于增强型材料应稍低一些）。
流道和浇口：由于PA66的凝固时间很短，因此浇口的位置非常重要。
浇口孔径不要小于0.5t（这里t为塑件厚度）。
如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。
如果用潜入式浇口，浇口的最小直径应当是0.75mm。
典型用途PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
