尼龙6注塑加工工艺

第1篇一、引言尼龙注塑工艺是一种广泛应用于塑料制品生产的工艺方法。

它具有生产效率高、成本低、质量稳定等优点，在汽车、电子、家电、日用品等领域有着广泛的应用。

本文将从尼龙注塑工艺的原理、工艺流程、设备、模具、材料选择、质量控制等方面进行详细介绍。

二、尼龙注塑工艺原理尼龙注塑工艺是利用高温、高压将尼龙熔体注入模具腔内，在模具腔内冷却、固化，从而获得所需形状和尺寸的塑料制品。

尼龙注塑工艺主要包括以下步骤：1. 加热：将尼龙颗粒放入注塑机料斗中，通过加热使其熔化。

2. 注塑：将熔化的尼龙熔体注入模具腔内，填充模具型腔。

3. 冷却：注塑完成后，模具在冷却水或冷却介质中冷却，使熔体固化。

4. 开模：冷却固化后，打开模具取出制品。

5. 后处理：对制品进行去毛刺、抛光、组装等后续处理。

三、尼龙注塑工艺流程1. 模具设计：根据产品形状、尺寸、结构等要求，设计合理的模具结构。

2. 材料选择：根据产品性能、成本等因素，选择合适的尼龙材料。

3. 注塑机选型：根据产品尺寸、重量、生产速度等要求，选择合适的注塑机。

4. 模具加工：按照模具设计图纸，加工出符合要求的模具。

5. 熔融尼龙制备：将尼龙颗粒加热熔化，制备成熔融尼龙。

6. 注塑：将熔融尼龙注入模具腔内，填充模具型腔。

7. 冷却、固化：在模具中冷却、固化，形成所需形状和尺寸的制品。

8. 开模、取出制品：冷却固化后，打开模具取出制品。

9. 后处理：对制品进行去毛刺、抛光、组装等后续处理。

四、尼龙注塑工艺设备1. 注塑机：用于将尼龙熔体注入模具腔内，主要包括加热系统、注射系统、冷却系统等。

2. 模具：用于成型尼龙制品，包括动模、定模、浇注系统、冷却系统等。

3. 辅助设备：包括送料系统、干燥设备、温度控制器、液压系统等。

五、尼龙注塑工艺模具1. 模具材料：常用的模具材料有铝合金、钢、铜等。

2. 模具结构：包括动模、定模、浇注系统、冷却系统等。

3. 模具设计：根据产品形状、尺寸、结构等要求，设计合理的模具结构。

反应挤出是以单螺杆或双螺杆挤出机的机筒作为化学反应器进行单体聚合或对聚合物改性的一种新型工艺技术，它和反应注射成型一起构成了反应性聚合物加工的主要内容，反应挤出和反应注射成型已成为聚合物合成与加工的研究热点[1]。

反应挤出类型可分为本体聚合、接枝反应、链接共聚物形成反应、偶联/交联反应、可控降解反应及功能化改性等6类，它可使粘度为10～10000Pa·s的物料在挤出机中完成聚合反应，其特性为易于喂料，且使物料具有极好的分散、分布性能；温度、停留时间分布可控；反应可在压力下进行；可连续加工；易于脱除未反应单体和低分子副产物[2-8]。

笔者主要就催化剂的选择、脱水时间和温度、配方的优化及反应挤出工艺进行了深入研究，制备了具有较好力学性能的尼龙6材料。

1基本原理尼龙6反应挤出技术原理为：在催化剂(促使产生己内酰胺阴离子)及助催化剂(促进生成聚合反应增长中心)存在下，使己内酰胺的阴离子聚合反应可在几分钟内以90%～95%的转化率生成相对分子质量较高的尼龙6，这与反应时间长达10h的水解聚合过程形成鲜明对比[9]。

首先使己内酰胺与碱反应生成己内酰胺阴离子，己内酰胺又与异氰酸酯生成己内酰胺异氰酸酯，随后己内酰胺阴离子进攻己内酰胺异氰酸酯，并发生开环反应，生成另一个活性阴离子，己内酰胺与活性阴离子反应生成活性己内酰胺异氰酸酯，以实现链增长，接着又被己内酰胺阴离子进攻而开环，这样不断循环，最终得到所需相对分子质量的聚合物。

在己内酰胺与碱反应生成己内酰胺阴离子的同时有水生成，必须脱除这部分水，否则聚合反应难以进行。

由己内酰胺转化为尼龙6的反应是一个放热反应，聚合热焓约为125kJ/kg。

2工艺流程尼龙6的反应挤出工艺流程为：己内酰胺熔化后，加入一定量的碱进行脱水，然后与催化剂一起进入双螺杆挤出机进行反应挤出，经拉条、水冷、风冷、切粒、萃取、干燥得到成品。

本实验前处理系统主要设备包括反应釜、缓冲罐、真空泵、主计量泵、辅计量泵、导热油循环泵、混合槽、高位槽等，见图1。

煤制尼龙6生产工艺流程
煤制尿素是一种重要的煤化工工艺,主要步骤如下:
1. 煤气化: 将煤在高温高压下气化,生成一氧化碳和氢气的混合气体。

2. 转化反应: 通过催化剂作用,将一氧化碳与水蒸汽进行转化反应,生成氢气和二氧化碳。

3. 二氧化碳除去: 用溶液将产物气中的二氧化碳吸收掉,留下富氢气体。

4. 氨合成: 以富氢气为原料,通过氨合成反应生产氨。

5. 尿素合成: 将氨与二氧化碳在高温高压下合成尿素。

6. 尿素浓缩: 采用真空蒸发或结晶等方法浓缩尿素溶液。

7. 尿素粉体化: 将浓缩的尿素溶液通过喷雾干燥或压滤等方式制备尿素粉体产品。

尿素是重要的基本化工原料,可以用于生产尼龙6树脂、医药中间体、肥料等产品。

尼龙6树脂是通过尿素与己內酰胺开环缩合聚合而制得。

尼龙6注塑工艺参数一、材料准备1. 尼龙6颗粒2. 碳酸钙3. 硬脂酸锌4. 抗氧剂二、注塑机调试1. 清洁注塑机，确保无杂质。

2. 调整注射速度和压力，根据产品要求确定合适的参数。

3. 调整模具温度，确保温度均匀。

4. 根据产品要求设置冷却时间和保压时间。

三、模具准备1. 清洁模具，确保无杂质。

2. 计算出合适的射出量和射出压力。

3. 调整模具温度，根据产品要求确定合适的温度。

4. 安装好模具并进行试模。

四、生产工艺流程1. 开始生产前，将所有材料称量并混合均匀。

2. 将混合后的材料放入注塑机中，并调整好参数。

3. 开始注塑生产，确保产品质量符合要求。

4. 每隔一段时间清洁模具和注塑机，并检查产品质量是否受到影响。

五、工艺参数设置1. 注射速度：一般为每秒5~10毫米。

2. 射出压力：一般为50~100MPa。

3. 模具温度：一般为220~250℃。

4. 冷却时间：根据产品要求确定。

5. 保压时间：一般为5~20秒。

六、工艺注意事项1. 材料混合均匀，避免杂质进入注塑机和模具中。

2. 注塑机和模具要定期清洁，确保无杂质。

3. 调整好参数后进行试模，确保产品质量符合要求。

4. 生产过程中要及时检查产品质量，并进行调整和改进。

七、工艺优化建议1. 适当增加注射速度和射出压力，可以提高生产效率。

2. 增加碳酸钙的添加量可以降低成本并提高产品硬度。

3. 增加硬脂酸锌的添加量可以提高产品的耐热性能。

4. 在材料中添加抗氧剂可以提高产品的耐候性能。

尼龙6聚合安全操作规程
《尼龙6聚合安全操作规程》
1. 工艺流程
尼龙6聚合是一种重要的合成树脂生产工艺，其工艺流程通常包括原料配制、预聚合、聚合、升温、卸料、成品收集等步骤。

在操作过程中，必须严格按照工艺要求进行操作，保证产品质量和生产安全。

2. 安全防范
在尼龙6聚合生产过程中，必须严格遵守安全操作规程，确保生产场所的安全。

特别是在原料配制和聚合过程中，应加强化学品泄漏、蒸汽排放等排放物的处理和控制，确保生产区域的环境卫生和员工的人身安全。

3. 设备维护
尼龙6聚合生产设备是关键的生产装置，必须进行定期的检查、保养和维护，保证设备的正常运转和安全生产。

在操作过程中要严格遵守设备操作规程，确保设备运行平稳、无故障。

4. 废弃物处置
尼龙6聚合生产过程中会产生废水、废气和废渣等废弃物，必须按照相关法律法规和公司规定进行妥善处置。

特别是化学废物的处理，必须符合环保要求，并进行封存或委托专业单位处理，杜绝环境污染和人身安全隐患。

5. 应急措施
在尼龙6聚合生产过程中，如果发生事故，必须立即采取应急措施，扑灭火灾、封堵泄漏等，确保生产场所的安全，保障员工和环境的安全。

总之，尼龙6聚合安全操作规程是保障生产安全的重要保障措施，必须严格遵守和执行，确保生产安全和产品质量。

pa6尼龙加纤生产工艺
PA6尼龙（聚酰胺6）加纤是一种常用的高性能工程塑料，具
有优异的机械性能和耐磨性能，广泛应用于汽车、电子、机械等领域。

PA6尼龙加纤的生产工艺主要包括以下几个步骤：
1. 原料准备：首先需要准备好尼龙6树脂、玻璃纤维等加纤材料。

树脂需要经过干燥处理，以确保制品的质量。

2. 材料熔融：将尼龙6树脂和玻璃纤维按一定比例投放到注塑机的喂料口中，通过加热和挤出机构使其熔化。

3. 注射成型：熔融的尼龙6树脂通过注塑机的射出系统注入模具中，经过一定的压力和温度使其充分填充模具腔内。

4. 冷却固化：注射成型后，通过冷却装置使尼龙6树脂迅速冷却固化，形成固态产品。

5. 产品处理：将冷却固化的尼龙6加纤制品取出模具，进行脱模、剪断等后续处理。

6. 检验和测试：对产品进行外观质量、尺寸精度、物理力学性能等方面的检验和测试，以确保产品符合要求。

7. 包装和存储：合格的尼龙6加纤制品经过清洁、干燥后进行包装，防止受潮、变形等损坏，然后存放在干燥通风的仓库中。

总结起来，PA6尼龙加纤的生产工艺包括原料准备、材料熔融、注射成型、冷却固化、产品处理、检验和测试、包装和存储等步骤。

这些步骤需要严格控制工艺参数和操作技术，以确保制品的质量和性能。

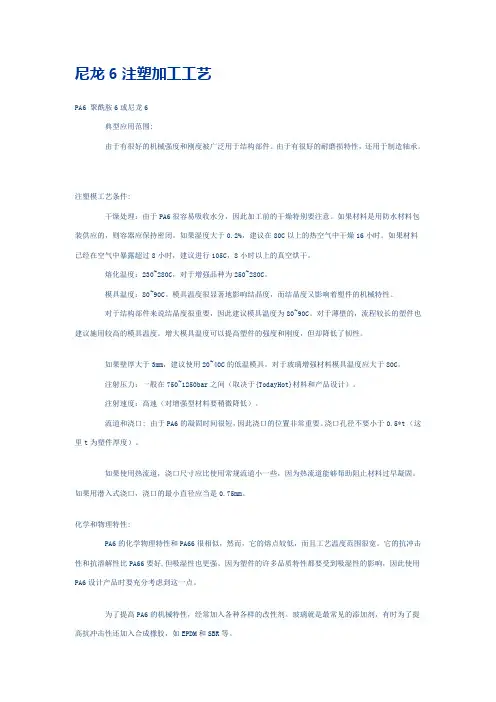

尼龙6注塑加工工艺PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。

由于有很好的耐磨损特性，还用于制造轴承。

注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。

如果材料是用防水材料包装供应的，则容器应保持密闭。

如果湿度大于0.2%，建议在80C以上的热空气中干燥16小时。

如果材料已经在空气中暴露超过8小时，建议进行105C，8小时以上的真空烘干。

熔化温度：230~280C，对于增强品种为250~280C。

模具温度：80~90C。

模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。

对于结构部件来说结晶度很重要，因此建议模具温度为80~90C。

对于薄壁的，流程较长的塑件也建议施用较高的模具温度。

增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。

如果壁厚大于3mm，建议使用20~40C的低温模具。

对于玻璃增强材料模具温度应大于80C。

注射压力：一般在750~1250bar之间（取决于{TodayHot}材料和产品设计）。

注射速度：高速（对增强型材料要稍微降低）。

流道和浇口: 由于PA6的凝固时间很短，因此浇口的位置非常重要。

浇口孔径不要小于0.5*t （这里t为塑件厚度）。

如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。

如果用潜入式浇口，浇口的最小直径应当是0.75mm。

化学和物理特性:PA6的化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度范围很宽。

它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。

因为塑件的许多品质特性都要受到吸湿性的影响，因此使用PA6设计产品时要充分考虑到这一点。

为了提高PA6的机械特性，经常加入各种各样的改性剂。

玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。

对于没有添加剂的产品，PA6的收缩率在1%到1.5%之间。

PA 6 (氨基化合物6, 尼龙6, 或环己烷)典型应用由于PA6的良好机械强度与硬度,它被使用于许多结构应用中.由于其良好的耐磨损性它被用以加工制作轴承.射出成型加工条件干燥:由于PA 6 易吸收水份,应注意确保其在使用前的干燥性.如果材料是防水包装,容器应保持封闭的状态.如果水分>0.2%,在烘箱中烤16个小时80 C (176F).如果暴露于空气中超过8个小时,建议真空干燥8小时以上105 C (221 F).熔化温度:230 -280 C (446 -536 F);250 -280 C (482 -536 F) 增强等级模具温度:80 -90 C (176 -194 F).模具温度严重影响晶体等级,这会使得机械特性依次受到影响.对结构件而言,需要较高的结晶度及模具温度80 -90 C (176 -194 F).带长流动长度的薄壁件也建议使用高模具温度.通过增加模具温度来增加强度与硬度,但坚韧度降低.当壁厚大于3mm,建议使用冷模(20 -40 C / 68 -104 F),这样会导致较高的更为均匀的结晶度.在模具温度大于80 C (176 F)时经常使用玻璃增强原料.射出压力:一般地在750 -1,250 bar之间(~11,000 -18,000 psi)(取决于材料与产品设计)射出速度:高(稍微低于增强等级)流道与浇口浇口位置由于极冻结而显得非常重要.可以使用任何一种的浇口;孔径不应小于0.5*t ("t"是产品的厚度).当使用热流道时,浇口尺寸可以比使用冷流道时更小,因为这样可以预防过早冻结.当使用潜伏式胶口时,浇口的最小直径必须为0.75 mm.化学与物理特性polyamides的分子结构由amide (CONH)集合组成(基于亚甲基集合).坚韧度,硬度,结晶与polyamide原料的热阻力受到amide集合极性强大的交互链吸引. CONH 集合也会造成水份吸收.Nylon 6 由caprolactam发生聚合作用产生.化学与物理特性类似PA 66.然而它的熔点比PA 66要低,它具有更为宽广的加工温度.它的冲击强度与防溶剂能力比PA 66好,但它的吸水性很高.许多特性因吸水性而受到影响,所以在使用这种原料设计时应将这种情况纳入考虑.不同的设计修改者改善提升机械特性;玻璃是最为普遍使用的一种填充物之一. 弹性体如EPDM 或SBR提升冲击阻力.对未填充等级,缩水状况为 .01 -.015 mm/mm (1 -1.5%).玻纤在流动方向上减少了缩水至0.3% (但可能在剖面流动方向上高达1%in).后成型缩水主要由于晶体等级与吸水性而受到影响.实际缩水是产品设计,壁厚与加工条件的功能.主要厂商✍ BASF(巴斯夫) (Ultramid B) ✍ DuPont(杜邦) (Zytel)✍ DSM (Akulon)。

尼龙6的生产工艺介绍
尼龙6（Nylon 6）是一种化学合成的高分子材料。

它是由聚合物化学家Wallace Carothers于1935年首次制备的。

尼龙6的制备过程主要分为以下几步：
1. 原料准备：首先需要准备一些己内酰胺(monomer)和一些其他助剂，如催化剂和稳定剂等。

2. 聚合反应：将己内酰胺和催化剂一起加入反应釜中，在温度和氧气压力控制下进行聚合反应。

反应完成后，产物是一种叫做尼龙盐(Brand name: Hexamethylenediamine adipate)的物质。

3. 溶解：将尼龙盐溶解在水中，形成一个高分子量的尼龙6颗粒溶液。

4. 纤维化处理：通过挤出、纺丝、静置、拉伸和加热等一系列工艺，将尼龙6溶液转化为尼龙6纤维。

纤维可以用于制造各种产品，如织物、曲线涂层、刷子、汽车零部件等。

在尼龙6的生产工艺中，控制聚合反应的条件和纤维化处理的工艺参数是关键。

同时，要注意加工环境的干燥性和温度、原料质量的控制，以保证生产出高品质的尼龙6纤维产品。

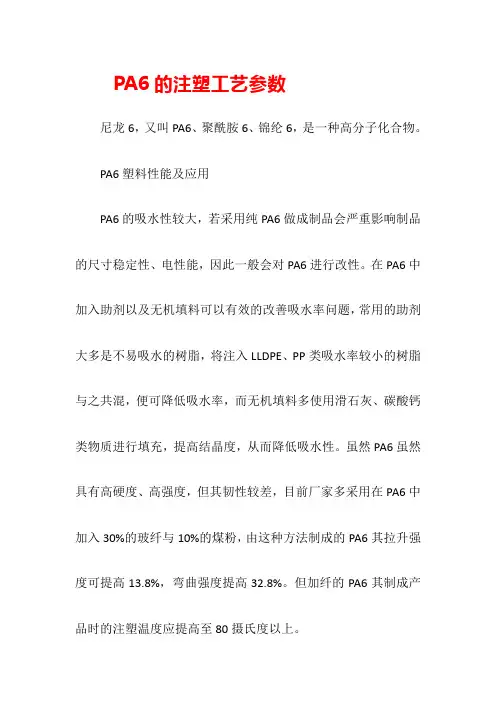

PA6的注塑工艺参数尼龙6，又叫PA6、聚酰胺6、锦纶6，是一种高分子化合物。

PA6塑料性能及应用PA6的吸水性较大，若采用纯PA6做成制品会严重影响制品的尺寸稳定性、电性能，因此一般会对PA6进行改性。

在PA6中加入助剂以及无机填料可以有效的改善吸水率问题，常用的助剂大多是不易吸水的树脂，将注入LLDPE、PP类吸水率较小的树脂与之共混，便可降低吸水率，而无机填料多使用滑石灰、碳酸钙类物质进行填充，提高结晶度，从而降低吸水性。

虽然PA6虽然具有高硬度、高强度，但其韧性较差，目前厂家多采用在PA6中加入30%的玻纤与10%的煤粉，由这种方法制成的PA6其拉升强度可提高13.8%，弯曲强度提高32.8%。

但加纤的PA6其制成产品时的注塑温度应提高至80摄氏度以上。

因其硬度大、刚性强等特性，目前主要应用于电子电器以及汽车机械零配件中，随着汽车行业的发展，其需求会逐步扩大，应用范围也会越来越广。

PA6注塑工艺参数▶料筒温度：喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％。

模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均▶熔料温度：240～250℃▶料筒恒温：220℃▶模具温度：60～100℃▶注射压力：100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa （1800bar）▶保压压力：注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

降低保压压力可减少制品内应力▶背压：2～8MPa（20～80bar），需要准确调节，因为背压太高会造成塑化不均▶注射速度：建议采用相对较快的注射速度；模具有好的通气性否则制品上易出现焦化现象▶螺杆转速：螺杆转速高，线速度为1m/s；然而，最好将螺杆转速设置低一点，只要能在冷却时间结束前完成塑化过程即可；要求较低的螺杆转矩▶计量行程：0.5～3.5D▶残料量：2～6mm取决于计量行程和螺杆直径▶预烘干：在80℃温度下烘干4h，除了直接从装料容器内喂料；尼龙有吸水性，应该保存在防潮容器内和封闭的料斗内；水含量超过0.25％就会造成成型改变▶回收率：可加入10％回料▶收缩率：0.7％～2.0％；或者加了30％的玻璃纤维，收缩率为0.3％～0.8％；如果提供的温度超过60℃，制品应该为逐渐冷却；逐渐冷却可降低成型后收缩，即制品表现为更好的尺寸稳定性和小的内应力；建议采用蒸气法；尼龙制品可以通过熔焊液剂来检查应力▶浇口系统：点式，潜伏式，片式和直浇口都可以；建议使用盲孔和浇口窝来断冷料点；可使用热流道；由于熔料可加工温度范围窄，热流道应提供闭环温度控制▶机器停工时段：无需用其他料清洗；熔料残留在料筒内时间可达20min，此后热降解容易发生▶料筒设备：标准螺杆，特殊几何尺寸有较高塑化能力；止逆环，直通喷嘴；对加入了玻璃纤维的增强材料，则需要高耐磨的双金属料筒。

尼龙PA66和PA6的注塑技术参数1.尼龙的典型应用范围：PA66:同PA6相比，PA66广泛应用于汽车工业、仪器壳体以及其它有抗冲击性和高强度要求的产品。

PA6:由于有很好的机械强度和刚度，PA6广泛用子结构部件，PA6有很好的耐磨损特性，还用于制造轴承。

2•尼龙的化学和物理特性2.1PA66的化学和物理特性：(1)PA66具有较高的熔点。

它是一种半晶体-晶体材料。

(2)PA66在较高温度下也能保持较强的强度和刚度。

(3)PA66在成型后仍然具有吸湿性，其程度主要取决于材料的组成、制品壁厚以及环境条件。

在产品设计时，一定要考虑吸湿性对制品几何稳定性的影响。

(4)为了提高PA66的机械特性，经常加入改性剂。

(5)PA66的收缩率为1%~2%,加入玻璃纤维添加剂可以将收缩率降低到0∙4%~0.7%o收缩率在流程方向和与流程垂直方向上的差异较大.(6)PA66抗许多溶剂的侵蚀，但对酸和其它一些氯化剂的抵抗力较弱。

2.2PA66的化学和物理特性：(1)PA6的化学物理特性和PA66很相似。

然而，它的熔点较低，工艺温度范围很宽。

(2)它的抗冲击性和抗溶解性比PA66要好，但吸湿性也更强。

3•注塑温度(1)干燥温度:本色加纤料100-130℃,黑色加纤料130~150o C,建议除湿干燥。

(2)熔化温度：PA66260~290℃,对加玻纤的产品为270~290o C,熔化温度应避免高于300C oPA6230-280o C,对加玻纤的产品为250~280。

&(3)模具温度：60~100o C o对于薄壁的，流程较长的塑件也建议施用较高的模具温度。

对于玻璃增强材料模具温度应大于80o C o4.注塑压力(1)注射压力：100~140MPa,如果是加工薄截面、长流道制品(如电线扎带)，注射压力需要更大。

(2)保压压力：A.保压压力通常为注射压力的50%βB.由于材料凝结相对较快，短的保压时间已足够。

C.降低保压压力可减少制品内应力。

尼龙6挤出工艺参数尼龙6是一种热塑性聚合物，常用于制作弹性好、耐磨损和耐化学腐蚀的产品。

挤出是一种常用的制造尼龙6制品的工艺方法，下面将介绍一些尼龙6挤出工艺的参数。

1.温度控制：尼龙6的挤出温度较高，通常在210-260℃之间。

具体的挤出温度应根据具体的设备和产品要求进行调整。

尼龙6的熔融温度较低，且容易分解，因此需要严格控制温度，避免过高或过低的温度对产品质量产生不良影响。

2.挤出速度：挤出速度直接影响尼龙6的拉伸强度和表面质量。

挤出速度过快容易产生气泡和表面缺陷，挤出速度过慢则容易导致产品拉伸强度降低。

一般来说，尼龙6的挤出速度应在5-15米/分钟之间，具体的挤出速度应根据产品尺寸和要求进行调整。

3.压力控制：尼龙6的挤出过程中需要施加一定的挤出压力来保证材料的均匀挤出。

挤出压力过大容易导致材料流动不畅，产生气泡和表面不光滑的问题。

挤出压力过小则容易产生疏松和颗粒状的问题。

一般来说，尼龙6的挤出压力应在50-150兆帕之间，具体的挤出压力应根据产品的形状和要求进行调整。

4.孔型设计：尼龙6的挤出过程中需要通过挤出模具来给材料一个固定的形状。

挤出模具的设计直接影响产品的精度和表面质量。

一般来说，尼龙6的挤出模具应具有光滑的表面，尽量避免出现尖锐的边缘和角，以减少对材料的剪切力。

同时，挤出模具的尺寸和形状应根据要制造的产品要求进行设计。

5.冷却方法：尼龙6的挤出过程中需要对材料进行冷却以固化其形状。

一般来说，尼龙6的冷却应采用水冷却的方法。

冷却的速度和温度直接影响产品的收缩率和尺寸精度。

一般来说，采用更快的冷却速度可以降低产品的收缩率，但会增加表面缺陷和收缩不均匀的风险。

以上是一些尼龙6挤出工艺的参数。

根据具体的产品要求和设备条件，还需要进行更详细的调整和控制。

此外，应注意使用高纯度的尼龙6原料，避免杂质对产品质量的影响。

尼龙6的生产工艺尼龙(Nylon)6是一种合成纤维，也是最早发现的合成纤维之一，其生产工艺主要包括以下几个步骤：1. 原料准备：尼龙6的原料主要是己内酰胺、异丙醇和水。

首先，将己内酰胺和异丙醇按一定比例混合，然后加入适量的水进行溶解。

在这个过程中，可以通过控制水的加入量来控制尼龙6的分子量。

2. 缩聚反应：将混合好的原料转移到反应釜中，在高温和高压下进行缩聚反应。

在缩聚反应中，由己内酰胺和异丙醇聚合生成尼龙6的聚合物。

该反应通常在200-230℃的温度下进行，通过后续的精馏和净化过程，将聚合物纯化。

3. 熔融纺丝：将纯化的聚合物颗粒按一定比例放入纺丝机中，通过加热和挤压使其熔化。

在纺丝机内，熔化的聚合物通过细孔的纺丝板，经过冷却和拉伸，形成细长的尼龙6纤维。

4. 固化：纺丝后的尼龙6纤维需要经过固化过程，以增加其强度和稳定性。

通常使用热空气或蒸汽来对纺丝出的尼龙6纤维进行加热处理，使其在高温下进行固化，从而形成稳定的纤维结构。

5. 拉伸和加工：经过固化的尼龙6纤维具有较低的拉伸强度和模量，需要通过拉伸和加工来提高其性能。

拉伸是将纤维在恒定的速度下进行拉伸，使其断裂时的断面积减小，从而增加其强度。

在加工过程中，可以通过热定型等方法对尼龙6纤维进行改性，以适应不同的应用需求。

6. 检测和包装：生产出的尼龙6纤维需要经过严格的检测，以确保其质量达到标准要求。

常见的检测项目包括纤维的断裂强度、断裂伸长率、吸湿性等。

一旦通过检测，尼龙6纤维会被包装成卷或袋，准备出售或在后续的产品中使用。

以上是尼龙6的生产工艺步骤，不同生产厂家可能会有一些细微的差异，但基本流程相似。

尼龙6作为一种广泛应用的合成纤维，在纺织、塑料、汽车等领域有着重要的应用价值。

第1篇一、尼龙注塑工艺原理尼龙注塑工艺是指将尼龙树脂粉末或颗粒通过加热熔化，然后注入模具中，冷却固化后得到所需的塑料制品。

注塑工艺的基本原理如下：1. 熔化：将尼龙原料放入注塑机的料筒中，通过加热使原料熔化。

2. 注射：将熔化的尼龙原料通过注塑机的螺杆或柱塞推动，注入模具的型腔中。

3. 冷却固化：在模具型腔中，熔化的尼龙原料迅速冷却固化，形成所需的塑料制品。

4. 开模取件：当尼龙制品在模具中完全固化后，打开模具取出制品。

二、尼龙注塑工艺设备尼龙注塑工艺设备主要包括以下几部分：1. 注塑机：注塑机是尼龙注塑工艺的核心设备，负责将尼龙原料熔化、注射和冷却固化。

常见的注塑机有螺杆式注塑机和柱塞式注塑机。

2. 模具：模具是注塑工艺的关键部件，决定了制品的形状和尺寸。

尼龙注塑模具通常采用钢制或铝合金材料制造。

3. 辅助设备：包括加热设备、冷却设备、输送设备、取件设备等，用于辅助注塑工艺的进行。

三、尼龙注塑工艺流程1. 模具设计：根据制品的要求，设计合理的模具结构，确保制品的尺寸精度和外观质量。

2. 原料准备：将尼龙原料进行干燥处理，确保原料中的水分含量符合要求。

3. 设备调试：对注塑机进行调试，确保设备运行正常。

4. 注塑工艺参数设置：根据尼龙原料的特性和制品的要求，设置合适的注塑工艺参数，如注射压力、注射速度、冷却时间等。

5. 注塑生产：将干燥后的尼龙原料放入注塑机料筒，启动注塑机进行熔化、注射和冷却固化。

6. 取件：当制品在模具中完全固化后，打开模具取出制品。

7. 后处理：对制品进行检验、修整等后处理，确保制品的质量。

四、尼龙注塑工艺注意事项1. 原料干燥：尼龙原料中的水分含量对注塑工艺和制品质量有很大影响，因此必须对原料进行干燥处理。

2. 模具温度：模具温度对尼龙制品的冷却速度和质量有很大影响，应根据尼龙原料的特性和制品的要求设置合适的模具温度。

3. 注射压力和速度：注射压力和速度对制品的填充度和外观质量有很大影响，应根据尼龙原料的特性和制品的要求设置合适的参数。

尼龙6系列产品的成型工艺
(1)干燥工艺所有尼龙系列产品干燥工艺:
鼓风干燥温度100～110℃时间为6～8h
真空干燥温度85℃土5℃时间为6～8h
(2) 纯PA6注塑成型工艺不同成型设备，制件尺寸的成型工艺列于表2-76。

(3)改性PA6成型工艺见表2-77。

改性PA6注塑时，工艺的设定应根据改性组分的特性及加入量，在试验基础上来决定，一般来讲，玻纤增强及填充增强PA6的成型温度应比纯PA6高5～10℃。

阻燃PA6的加工温度略低于纯PA6的加工温度，聚烯烃、ABS与PA6的共混物的加工温度略低于纯PA6，应根据改性组分含量来确定具体条件，加工温度太高，会引起改性组分的热降解；加工温度太低，共混物中的PA6塑化不好。

均会影响制品性能。

(4) 挤出成型工艺见表2-78。

(5)尼龙制品成型缺陷及其原因见表2-79。

尼龙6切片生产工艺尼龙6切片是一种常见的塑料产品，广泛应用于机械制造、汽车零部件、电子设备等领域。

下面将介绍尼龙6切片的生产工艺。

首先，尼龙6切片的生产主要分为原料准备、熔融挤出和切割加工三个步骤。

原料准备是指将尼龙6颗粒按一定比例混合，并加入一定比例的增强剂和填料。

这些原料通常是通过设备自动配料，然后进行搅拌均匀，确保原料的质量和比例合理。

熔融挤出是将混合好的原料送入挤出机中。

首先，将原料送入一个预熔合槽中，通过加热和搅拌使其充分熔融，并保持在一定温度。

然后，将熔融的原料送入挤出机的螺杆内部，通过螺杆旋转和加热，把原料加热、熔融和混合均匀。

最后，将熔融的尼龙6物料从模头中挤出，形成连续的尼龙6切片。

切割加工是将挤出的尼龙6切片进行切割，使其达到所需的长度和形状。

通常使用切片机进行切割，切割速度根据需求进行调整。

切割完成后，对切片进行检查，检查其表面是否平整，是否有明显的缺陷。

在整个生产过程中，关键的环节是熔融挤出。

通过合理的加热、搅拌和挤出参数的控制，确保尼龙6原料能够充分熔融、混合均匀，并且能够稳定地挤出。

同时，该工艺也需要控制挤头的温度和形状，以确保挤出的切片达到所需的质量和尺寸要求。

另外，尼龙6切片生产中还有一些辅助工艺。

例如，挤出过程中常使用水冷却，使挤出的切片迅速降温。

同时，还可以使用拉伸和收缩设备，对切片进行拉伸或收缩，以达到特定的物理性能要求。

总结一下，尼龙6切片的生产工艺包括原料准备、熔融挤出和切割加工三个步骤。

通过控制熔融挤出条件和切割过程，可以生产出质量稳定、尺寸准确的尼龙6切片。

这些切片可以广泛应用于机械制造、汽车零部件、电子设备等领域。

快速成型尼龙6材料的制备
快速成型尼龙6材料的制备需要以下步骤：
1. 原料准备：将尼龙6颗粒进行筛选，保证颗粒大小一致，不含杂质。

2. 消解：将尼龙6颗粒置于深度约为颗粒一倍的容器中，加入耐腐蚀的消解剂，例如甲醇或丙酮。

将容器密封并放置于搅拌器中，同时加热到70℃左右，直至尼龙6完全溶解。

3. 过滤：将消解后的溶液经过过滤器进行过滤，去除其中的杂质和大颗粒，保证溶液的均匀性。

4. 真空脱泡：将过滤后的溶液置于真空室中进行脱泡，去除其中的气泡。

5. 调整粘度：根据需要，可以添加增稠剂来调整尼龙6溶液的粘度，以保证快速成型的制作效果。

6. 快速成型：将调整好粘度的尼龙6溶液注入3D打印机中，按照需要的模型进行快速成型。

最终得到的尼龙6材料具有均匀的密度和较高的强度，可以应用于各种行业中。
