MIS 、MES、SIS、MRP、MRPII、MTL、SCM、ERP、OA、BPM、CMS、EAM、BI、PLM、SEO、SOA、ROSE、EDI、SFA、POA、CAD、PDM、TPM都是什么?一、MIS（管理信息系统——Management Information System）系统是一个由人、计算机及其他外围设备等组成的能进行信息的收集、传递、存贮、加工、维护和使用的系统。
一个完整的MIS应包括：辅助决策系统（DSS）、工业控制系统（IPC）、办公自动化系统（OA）以及数据库、模型库、方法库、知识库和与上级机关及外界交换信息的接口。
是一个以人为主导，利用计算机硬件、软件、网络通信设备以及其他办公设备，进行信息的收集、传输、加工、储存、更新和维护，以企业战略竞优、提高效益和效率为目的，支持企业的高层决策、中层控制、基层运作的集成化的人机系统。
电厂一般讲MES称为MIS系统二、MES:制造执行系统 (manufacturing execution system，简称MES）是美国AMR公司在90年代初提出的，旨在加强MRP计划的执行功能，把MRP计划同车间作业现场控制，通过执行系统联系起来。
这里的现场控制包括PLC程控器、数据采集器、条形码、各种计量及检测仪器、机械手等。
MES系统设置了必要的接口，与提供生产现场控制设施的厂商建立合作关系!MIS 是统称, MES是MIS中的一类, MIS包含MES, 没有可比性.电厂一般讲MES称为MIS系统。
三、SIS系统(Safety Instrumented System 安全仪表系统)属于企业生产过程自动化范畴，用于保障安全生产的一套系统，安全等级高于DCS 的自动化控制系统，当自动化生产系统出现异常时，SIS会进行干预，降低事故发生的可能性。
SIS系统以分散控制系统为基础，采用先进、适用、有效的专业计算方法，提高了机组运行的可靠性。
SIS系统完成生产过程的监控和管理，故障诊断和分析，性能计算和分析、生产调度、生产优化等业务过程，是集电厂各专业（如：炉、机、热控等）综合优势，经过长期科研开发、成果储备和丰富的现场实践经验积累而成的。
核科技通用术语核科技：nuclear science and technology 核科学与核技术的简称。
1896年法国物理学家贝可勒尔发现了铀的天然放射性，从此人类开始了对原子核的研究，这种研究领域就称为核科学。
核科学的研究对象包括核结构、放射性、核裂变和核聚变等。
涉及到的研究学科有核物理、核化学、加速器、反应堆、核聚变、辐射防护与屏蔽物理、同位素生产与分离、核材料、核医学、核农学等。
核技术是研究如何将核科学研究中所揭示出的原子核变化规律及其固有和伴随产生的物理现象加以实际应用的科学。
核技术应用主要包括核能的利用及同位素和辐照技术的利用。
核能的利用主要是指：（1）利用放射性同位素衰变时放出的能量做成电池，广泛用于宇宙飞船、人造卫星、无人管理的灯塔、心脏起搏器等。
（2）利用重核裂变会放出巨大能量。
核电站、空间堆电源、核供热堆、用于船舶或潜艇的核动力装置，是实际应用这种裂变能的主要代表。
（3）利用轻核裂变时放出的比重核裂变时放出的更加巨大的能量。
聚变堆的研究和开发就是为了利用这一能量。
聚变堆的建成和商业运行将最终解决类所需的能源问题。
因为它所用的燃料（氘和氚）取之于大海。
核能最早是用于军事目的，原子弹就是利用235U或239Pu裂变时放出的巨大能量（瞬间释放出来）制成的。
氢弹的威力要比原子弹大数百倍。
同位素和辐射技术应用主要包括：（1）同位素示踪技术（水资源探测，农业科学研究等）。
（2）辐射加工（电线电缆的绝缘材料改性，热缩管的制备，塑料发泡，表面涂层固化，橡胶辐射硫化，木材-塑料复合材料辐射交联，接枝和降解，离子注入表面改性，半导体生产、辐射保鲜，辐射消毒等）。
（3）同位素仪器仪表（工业检测仪表，探伤机，集装箱检测等）。
（4）核医学方面的应用（医学诊断，放射性免疫分析，肿瘤诊断和治疗用体内和体外放免药物等）。
（5）三废治理和环境保护工作中的应用（电子束除SO2/HOx，污水处理等）。
（6）农学方面的应用（辐射育种、辐射不育灭蝇等）。

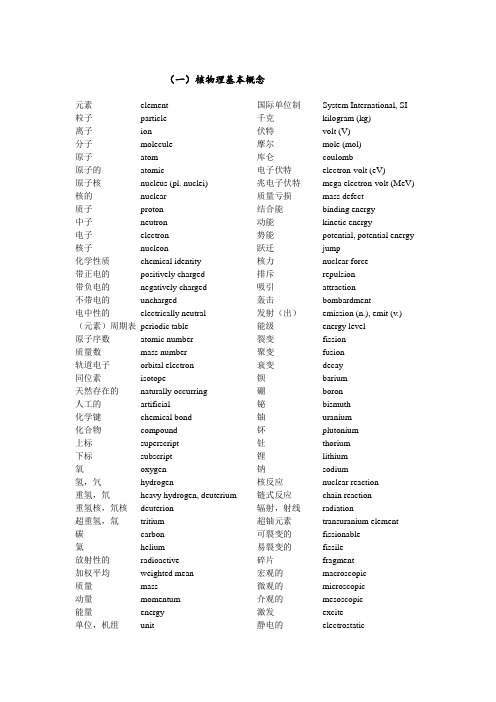

（一）核物理基本概念元素element粒子particle离子ion分子molecule原子atom原子的atomic原子核nucleus (pl. nuclei)核的nuclear质子proton中子neutron电子electron核子nucleon化学性质chemical identity带正电的positively charged带负电的negatively charged不带电的uncharged电中性的electrically neutral（元素）周期表periodic table原子序数atomic number质量数mass number轨道电子orbital electron同位素isotope天然存在的naturally occurring人工的artificial化学键chemical bond化合物compound上标superscript下标subscript氧oxygen氢，氕hydrogen重氢，氘heavy hydrogen, deuterium 重氢核，氘核deuterion超重氢，氚tritium碳carbon氦helium放射性的radioactive加权平均weighted mean质量mass动量momentum能量energy单位，机组unit 国际单位制System International, SI 千克kilogram (kg)伏特volt (V)摩尔mole (mol)库仑coulomb电子伏特electron-volt (eV)兆电子伏特mega electron-volt (MeV) 质量亏损mass defect结合能binding energy动能kinetic energy势能potential, potential energy 跃迁jump核力nuclear force排斥repulsion吸引attraction轰击bombardment发射（出）emission (n.), emit (v.)能级energy level裂变fission聚变fusion衰变decay钡barium硼boron铋bismuth铀uranium钚plutonium钍thorium锂lithium钠sodium核反应nuclear reaction链式反应chain reaction辐射，射线radiation超铀元素transuranium element可裂变的fissionable易裂变的fissile碎片fragment宏观的macroscopic微观的microscopic介观的mesoscopic激发excite静电的electrostatic库仑力Coulomb force电磁辐射electromagnetic radiation（二）放射性宇宙射线cosmic ray电离ionization韧致辐射bremsstrahlung(brakingradiation)辐射，射线radiation正比于be proportional to 反比于be inversely proportional to 根据经验as a rule of thumbα射线alpha rayβ射线beta rayγ射线gamma ray带电粒子charged particle 光子photon散射scattering衍射diffraction折射deflection碰撞collision铝aluminum铍beryllium氦helium相互作用interaction摄入ingest吸入inhale动能kinetic energy势能potential (energy)量子quantum屏蔽shielding正电子positron加速器accelerator放射性radioactivity湮灭annihilation光电效应photoelectric effect （三）核反应衰减attenuation放大amplification镉cadmium钴cobalt氧oxygen氮nitrogen汞mercury弹性的elastic非弹性的inelastic宏观截面macroscopic cross section 微观截面microscopic cross section 靶恩barn 反冲，反作用recoil平均自由程mean free path转变，转化transmutation扩散diffusion中子扩散neutron diffusion斐克扩散定律Fick’s law of diffusion 通量flux中微子neutrino放射性同位素radioisotope半衰期half-life热核反应堆thermonuclear reactor 化合价valence（四）核材料燃料fuel 燃料芯块fuel pellet慢化剂moderator冷却剂coolant包壳cladding控制棒control rod硼酸boric acid铬chromium铪hafnium钆gadolinium铟indium镁magnesium镍nickel锆zirconium硅silicon重水heavy water石墨graphite碳化物carbide氧化物oxide氧化oxidize二氧化物dioxide二氧化碳carbon dioxide碳氢化合物hydrocarbon密度density热导率，传热系数thermal conductivity比热specific heat粘性viscosity饱和saturation热力性质，热物性thermodynamic property 反应性reactivity升华sublime中子俘获截面neutron capture crosssection散射截面scattering cross section 辐照损伤radiation damage肿胀swelling燃耗burnup合金alloy镁诺克斯合金Magnox锆合金zircaloy金属间化合物inter-metallic compound 裂变产物fission product裂变碎片fission fragment腐蚀产物corrosion product可燃毒物burnable poison冷轧cold pressing烧结sintering开裂crack蠕变creep增殖材料fertile material增殖比breeding ratio浓缩铀enriched uranium高温气冷堆High TemperatureGas-cooled Reactor(HTGR)（中子）通量展平flux-shaping（五）核反应堆理论自持的链式反应self-sustaining chainreaction燃料循环fuel cycle临界(a) critical次临界(a) subcritical超临界(a) supercritical临界(n) criticality临界尺寸critical size共振resonance弹性散射碰撞elastic scattering collision 热中子利用系数thermal utilization factor 慢化slow down热中子thermal neutron 快中子fast neutron六氟化物hexafluoride六氟化铀uranium hexafluoride离心工艺centrifuge process气体扩散工艺gaseous diffusion process 换料(v) refuel快中子增殖反应堆，快堆Fast BreedingReactor (FBR)堆芯，活性区core再生区blanket半透膜semi-permeable membrane 旋转spin (过去分词：spun)贫铀depleted uranium热中子反应堆，热堆thermal reactor快堆fast reactor倍增系数multiplication factor（十）压水反应堆压水反应堆，压水堆Pressurized WaterReactor (PWR)蒸汽发生器steam generator一次侧primary side二次侧secondary side发电机electrical generator,generator燃料芯块fuel pellet包壳cladding堆芯core给水泵feed(water) pump反应堆（压力）容器reactor vessel, pressurevessel硼酸boric acid化学补偿控制chemical shim control 堆坑reactor pit气密的airtight封头head接管，喷嘴nozzle点火区seed再生区blanket用户，业主，业界utility卖主，供应商vendor, supplier制造商manufacturer多重屏障multiple barriers纵深防御defense in depth冗余性redundancy多样性diversity独立性independence包容contain美国机械工程师协会American Society ofMechanical Engineer(ASME)美国核学会American Nuclear Society (ANS) 安全级safety class失效failure安全功能safety function裕度margin 反应堆冷却剂系统Reactor Coolant System(RCS)在役检查inservice inspection汽水分离器moisture separator干燥器steam dryer堆内构件reactor internals反应堆冷却剂泵，主泵reactor coolantpump (RCP), mainpump稳压器pressurizer波动管surge line剖视图sectional view控制棒control rod控制棒组件Control ElementAssembly (CEA)控制棒驱动机构Control Element DriveMechanism (CEDM)控制棒导向管Control Rod GuideTube (CRGT)上部支撑板upper support plate燃料组件fuel assembly进口接管inlet nozzle出口接管outlet nozzle堆芯吊篮core barrel可燃吸收体burnable absorber管侧tube side壳侧shell side蒸汽管线steam line一次冷却剂primary coolant主蒸汽main steam反应性引入reactivity insertion浓度concentration参考负荷reference load冷却剂平均温度coolant averagetemperature稀释dilution裂变产物fission product积累buildup反应堆调节系统Reactor RegulatingSystem (RRS)（程序）整定值programmed value峰值线释热率peak linear heat rate轴向功率分布axial power distribution 方位角azimuthal（中子通量）方位角偏差azimuthal tilt偏离泡核沸腾Departure fromNucleate Boiling (DNB) 偏离泡核沸腾比Departure fromNucleate Boiling Ratio(DNBR)堆内测量系统In-Core Detector System(ICDS)自给能中子探测器Self-Powered NeutronDetector (SPND)信号调理signal conditioning反应堆紧急停堆reactor trip汽机脱扣turbine trip可靠性reliability规范，法规code燃耗burnup（十一）反应堆容器与堆内构件环锻件ring-forging锻造forge锻件forging监视surveillance样品，试样specimen安装mount奥氏体的austenitic不锈钢stainless steel法兰flange热电偶thermocouple零延性转变温度nil-ductility transitiontemperature (T NDT)注量率fluence集成中子通量NVT=Total IntegratedNeutron Flux = IntegratedFlux = Fluence = Neutrondensity ⨯ Velocity ⨯ Time【unit】：[n/m3⋅m/s⋅s]=[n/m2]旁通，支路bypass磷phosphorous硫sulfur = sulphur焊weld临界值，限值threshold（机）接合，啮合，对位engage凸缘，凸起部，轮毂boss逐渐变细的tapered圆顶dome围板shroud（十二）反应堆堆芯与燃料可燃吸收棒burnable absorber rod 蠕变creep栅格lattice中子源neutron source阻力塞plug反应性价值reactivity worth比功率specific power锑antimony镉cadmium锎californium 铟indium陶瓷（状）的ceramic （机）间隙clearance污染contaminate 栅格架；电网；网格grid因科镍inconel固有安全性inherent safety 非能动安全passive safety 能动安全active safety套管，套筒sleeve定位格架spacer grid星形架，蜘蛛spider乏燃料spent fuel（十三）压水堆冷却剂系统主要设备U形管蒸汽发生器U-tube steam generator 核供汽系统Nuclear Steam SupplySystem (NSSS)一次系统primary system二次系统secondary system主蒸汽main steam汽轮机，透平机械turbine给水与凝汽系统feed and condensate system 热管段，热腿hot leg冷管段，冷腿cold leg堵管裕量tube plugging margin在 情况下in the event of换热器heat exchanger (HX)节热器，省煤器economizer给水feedwater一次进口水室inlet plenum一次进口接管primary inlet nozzle一次出口水室outlet plenum一次出口接管primary outlet nozzle管板tubesheet喷放；（SG）排污blowdown上升段riser下降段downcomer满功率full power (FP)额定功率rated power 额定负荷rated load化学和容积控制系统Chemical and VolumeControl System (CVCS) 加热，升温heatup冷却，降温cooldown喷淋管线spray line辅助喷淋管线auxiliary spray line上充泵charging pump上充charge下泄letdown水位water level, level备用的backup过压保护overpressure protection 安全壳内换料水箱In-containmentRefueling Water StorageTank (IRWST)换料水箱Refueling Water StorageTank (RWST)安全阀safety valve卸压阀relief valve全厂断电station blackout (SBO) （蒸汽）干度quality空泡份额void fraction热冲击thermal shock急冷，骤冷quench（十四）压水堆系统与安全壳裂变碎片fission fragment轻水反应堆Light Water Reactor(LWR)热机thermal engine原动机prime mover焓enthalpy熵entropy反馈feedback热力学第二定律second law of thermo-dynamics最终热阱ultimate sink一（次）回路primary loop二（次）回路secondary loop核电厂配套子项Balance of Plant (BOP) 一次压力边界primary pressureboundary隔离阀isolation valve失效failure故障fault, malfuction卡诺效率Carnot efficiency热机效率engine efficiency高温热源，热库hot reservoir低温热源cold reservoir摩擦friction余热排出系统Residual Heat-RemovalSystem (RHRS)换料(n) refueling应急堆芯冷却系统Emergency Core-Cooling System (ECCS) 补水与排水feed and bleed专设安全设施Engineered Safety Feature(ESF)设备冷却水系统Component CoolingSystem止回阀non-return valve蓄压箱accumulator电动阀motor-driven valve气动阀pneumatic valve 安注泵safety injection pump安全壳containment钢筋混凝土reinforced concrete预应力钢筋混凝土prestressed reinforcedconcrete英制压力单位psi = pounds per squareinch英制压力单位（表压）psig = pounds persquare inch gauge环形的annular潜热latent heat显热sensible heat氢氧化物hydroxide氢氧化钠sodium hydroxide苛性钠，氢氧化钠caustic启动startup飞射物，导弹missile蒸汽管线steamline安全壳地坑containment sump（十五）蒸汽轮机飞轮flywheel叶片，叶栅blade, bucket, vane 功work冲动式汽轮机impulse turbine反动式汽轮机reaction turbine冲动级impulse stage反动级reaction stage反动度degree of reaction 渐缩的converging渐扩的diverging喷嘴，接管nozzle 被称为⋯⋯be referred to as缸体，箱体casing推力thrust拉金lashing除湿moisture removal节流阀stop-throttle valve扭矩torque每秒⋯转rev/s = revolutions persecond每分钟⋯转rpm = revolutions perminute（十六）主蒸汽、给水与凝汽系统汽轮发电机turbine generator汽动给水泵turbine driven feedwaterpump蒸汽排放steam dump汽水分离再热器Moisture SeperatorReheater (MSR)密封蒸汽系统gland steam system 限流器flow restrictor主蒸汽隔离阀main steam isolation valve 机组unit负荷load主蒸汽集管main steam header给水联箱feedwater header给水回热循环regenerative feed heatingcycle磨损wear污垢，结垢fouling装量inventory蒸汽（旁路）排放steam dump冷凝器排放condenser steam dump 大气排放atmospheric steam dump 除氧器排放deoxidizer steam dump 电缆electric cable辅助给水系统auxiliary feedwatersystem压差differential pressure,pressure differential,pressure difference增压泵booster pump增压boost pressure吸入口suction凝汽器condenser 凝汽器热阱condenser hotwell给水流量调节阀feed regulating valve 给水调节旁通阀feed regulating bypassvalve疏水drain阶跃变化step change线性（斜坡）变化ramp change溢流阀overflow valve工艺汽process steam紧急停堆trip; scram停堆shutdown停堆，停堆期outrage手动地manually自动地automatically质量流率mass flow rate关断阀shutoff valve（美国）联邦管理法规CFR = Code ofFederal Regulations 凝结液condensate水头，压头head汽机脱扣（甩负荷）turbine trip（十七）核电厂运行工艺热process heat公用电网utility grid基础负荷运行base load operation退役的out of service运行因子operation factor负荷因子load factor使用因子，运行因子service factor可利用因子availability技术规范technical specification稳压器汽空间建立draw a pressure steambubble未能紧急停堆的预计瞬变AnticipatedTransient Without Scram(ATWS)未能紧急停堆的预计瞬变AnticipatedTransient Without Trip(ATWT)失电loss of power失流loss of flow辅助喷淋auxiliary spray采样sampling（美国）核管会Nuclear RegulatoryCommission (NRC)负荷跟踪load following（十八）辐射危害与屏蔽屏蔽shielding 核辐射nuclear radiation发射，发出emit剂量dose剂量率dose rate保健物理health physics天然本底辐射natural background radiation 轰击bombardment地壳the earth’s crust（放射性）坠尘fallout职业照射occupational exposure放射性流出物radioactive effluent幸存者survivor辐射防护radiological protection国际辐射防护委员会InternationalCommission on RadiologicalProtection (ICRP)合理可行尽量低As Low As ReasonablyAchievable (ALARA)希弗Sivert 急性的acute慢性的delayed辐射病radiation sickness吸入inhalation摄入ingestion食物链food chain权重因子weighting factor活化产物activation product生物屏蔽biological shield氡radon氪krypton钋polonium钾potassium铋bismuth稀有气体noble gas残骸debris征兆symptom谱spectrum (pl. spectra)（十九）核安全核安全nuclear safety过热overheating裂变速率fission rate缓发中子delayed neutron瞬发中子prompt neutron后果consequence破裂rupture置信度confidence负温度系数negative temperaturecoefficient事故accident堆年reactor-year快堆fast reactor热堆thermal reactor失效安全fail safe三哩岛事故Three Mile Island accident(TMI accident)切尔诺贝利事故Chernobyl accident设计基准事故Design Basis Accident (DBA) 严重事故severe accident熔融meltdown多普勒展宽Doppler broadening反应性引入事故Reactivity InsertionAccident (RIA)冷却剂丧失事故，失水事故Loss-Of-Coolant Accident(LOCA)自动保护系统Automatic Protective System(APS)居里（活度单位）Curie瞬发临界prompt critical蒸汽发生器传热管破裂Steam GeneratorTube Rapture (SGTR)确定性安全分析deterministic safetyanalysis概率安全分析Probabilistic SafetyAssessment (PSA)。
MIS 、MES、SIS、MRP、MRPII、MTL、SCM、ERP、OA、BPM、CMS、EAM、BI、PLM、SEO、SOA、ROSE、EDI、SFA、POA、CAD、PDM、TPM都是什么一、MIS（管理信息系统——Management Information System）系统是一个由人、计算机及其他外围设备等组成的能进行信息的收集、传递、存贮、加工、维护和使用的系统。
一个完整的MIS应包括：辅助决策系统（DSS）、工业控制系统（IPC）、办公自动化系统（OA）以及数据库、模型库、方法库、知识库和与上级机关及外界交换信息的接口。
是一个以人为主导，利用计算机硬件、软件、网络通信设备以及其他办公设备，进行信息的收集、传输、加工、储存、更新和维护，以企业战略竞优、提高效益和效率为目的，支持企业的高层决策、中层控制、基层运作的集成化的人机系统。
电厂一般讲MES称为MIS系统二、MES:制造执行系统 (manufacturing execution system，简称MES）是美国AMR公司在90年代初提出的，旨在加强MRP计划的执行功能，把MRP计划同车间作业现场控制，通过执行系统联系起来。
这里的现场控制包括PLC程控器、数据采集器、条形码、各种计量及检测仪器、机械手等。
MES系统设置了必要的接口，与提供生产现场控制设施的厂商建立合作关系!MIS 是统称, MES是MIS中的一类, MIS包含MES, 没有可比性.电厂一般讲MES称为MIS系统。
三、SIS系统(Safety Instrumented System 安全仪表系统)属于企业生产过程自动化范畴，用于保障安全生产的一套系统，安全等级高于DCS 的自动化控制系统，当自动化生产系统出现异常时，SIS会进行干预，降低事故发生的可能性。
SIS系统以分散控制系统为基础，采用先进、适用、有效的专业计算方法，提高了机组运行的可靠性。
SIS系统完成生产过程的监控和管理，故障诊断和分析，性能计算和分析、生产调度、生产优化等业务过程，是集电厂各专业（如：炉、机、热控等）综合优势，经过长期科研开发、成果储备和丰富的现场实践经验积累而成的。
（一）核物理基本概念元素粒子离子分子原子原子的原子核(. ) 核的质子中子电子核子化学性质带正电的带负电的不带电的电中性的（元素）周期表原子序数质量数轨道电子同位素天然存在的人工的化学键化合物上标下标氧氢，氕重氢，氘, 重氢核，氘核超重氢，氚碳氦放射性的加权平均质量动量能量单位，机组国际单位制,千克()伏特(V)摩尔()库仑电子伏特()兆电子伏特()质量亏损结合能动能势能,跃迁核力排斥吸引轰击发射（出）(n.), (v.) 能级裂变聚变衰变钡硼铋铀钚钍锂钠核反应链式反应辐射，射线超铀元素可裂变的易裂变的碎片宏观的微观的介观的激发静电的库仑力电磁辐射（二）放射性宇宙射线电离韧致辐射( ) 辐射，射线正比于反比于根据经验 a α射线β射线γ射线带电粒子光子散射衍射折射碰撞铝铍氦相互作用摄入吸入动能势能()量子屏蔽正电子加速器放射性湮灭光电效应（三）核反应衰减放大镉钴氧氮汞弹性的非弹性的宏观截面微观截面靶恩反冲，反作用平均自由程转变，转化扩散中子扩散斐克扩散定律’s通量中微子放射性同位素半衰期热核反应堆化合价（四）核材料燃料燃料芯块慢化剂冷却剂包壳控制棒硼酸铬铪钆铟镁镍锆硅重水石墨碳化物氧化物氧化二氧化物二氧化碳碳氢化合物密度热导率，传热系数比热粘性饱和热力性质，热物性反应性升华中子俘获截面散射截面辐照损伤肿胀燃耗合金镁诺克斯合金锆合金金属间化合物裂变产物裂变碎片腐蚀产物可燃毒物冷轧烧结开裂蠕变增殖材料增殖比浓缩铀高温气冷堆()（中子）通量展平（五）核反应堆理论自持的链式反应燃料循环临界(a)次临界(a)超临界(a)临界(n)临界尺寸共振弹性散射碰撞热中子利用系数慢化热中子快中子六氟化物六氟化铀离心工艺气体扩散工艺换料(v)快中子增殖反应堆，快堆() 堆芯，活性区再生区半透膜旋转(过去分词：) 贫铀热中子反应堆，热堆快堆倍增系数（十）压水反应堆压水反应堆，压水堆()蒸汽发生器一次侧二次侧发电机,燃料芯块包壳堆芯给水泵()反应堆（压力）容器,硼酸化学补偿控制堆坑气密的封头接管，喷嘴点火区再生区用户，业主，业界卖主，供应商,制造商多重屏障纵深防御冗余性多样性独立性包容美国机械工程师协会() 美国核学会()安全级失效安全功能裕度反应堆冷却剂系统()在役检查汽水分离器干燥器堆内构件反应堆冷却剂泵，主泵(), 稳压器波动管剖视图控制棒控制棒组件() 控制棒驱动机构() 控制棒导向管() 上部支撑板燃料组件进口接管出口接管堆芯吊篮可燃吸收体管侧壳侧蒸汽管线一次冷却剂主蒸汽反应性引入浓度参考负荷冷却剂平均温度稀释裂变产物积累反应堆调节系统() （程序）整定值峰值线释热率轴向功率分布方位角（中子通量）方位角偏差偏离泡核沸腾() 偏离泡核沸腾比() 堆内测量系统()自给能中子探测器()信号调理反应堆紧急停堆汽机脱扣可靠性规范，法规燃耗（十一）反应堆容器与堆内构件环锻件锻造锻件监视样品，试样安装奥氏体的不锈钢法兰热电偶零延性转变温度() 注量率集成中子通量= = = ⨯⨯【】：[3⋅m⋅s]= [2]旁通，支路磷硫=焊临界值，限值（机）接合，啮合，对位凸缘，凸起部，轮毂逐渐变细的圆顶围板（十二）反应堆堆芯与燃料可燃吸收棒蠕变栅格中子源阻力塞反应性价值比功率锑镉锎铟陶瓷（状）的（机）间隙污染栅格架；电网；网格因科镍固有安全性非能动安全能动安全套管，套筒定位格架星形架，蜘蛛乏燃料（十三）压水堆冷却剂系统主要设备U形管蒸汽发生器核供汽系统() 一次系统二次系统主蒸汽汽轮机，透平机械给水与凝汽系统热管段，热腿冷管段，冷腿堵管裕量在⋯⋯情况下换热器() 节热器，省煤器给水一次进口水室一次进口接管一次出口水室一次出口接管管板喷放；（）排污上升段下降段满功率()额定功率额定负荷化学和容积控制系统() 加热，升温冷却，降温喷淋管线辅助喷淋管线上充泵上充下泄水位,备用的过压保护安全壳内换料水箱() 换料水箱()安全阀卸压阀全厂断电() （蒸汽）干度空泡份额热冲击急冷，骤冷（十四）压水堆系统与安全壳裂变碎片轻水反应堆() 热机原动机焓熵反馈热力学第二定律最终热阱一（次）回路二（次）回路核电厂配套子项() 一次压力边界隔离阀失效故障,卡诺效率热机效率高温热源，热库低温热源摩擦余热排出系统() 换料(n)应急堆芯冷却系统()补水与排水专设安全设施()设备冷却水系统止回阀蓄压箱电动阀气动阀安注泵安全壳钢筋混凝土预应力钢筋混凝土英制压力单位=英制压力单位（表压）=环形的潜热显热氢氧化物氢氧化钠苛性钠，氢氧化钠启动飞射物，导弹蒸汽管线安全壳地坑（十五）蒸汽轮机飞轮叶片，叶栅, , 功冲动式汽轮机反动式汽轮机冲动级反动级反动度渐缩的渐扩的喷嘴，接管被称为⋯⋯缸体，箱体推力拉金除湿节流阀扭矩每秒⋯转=每分钟⋯转= （十六）主蒸汽、给水与凝汽系统汽轮发电机汽动给水泵蒸汽排放汽水分离再热器() 密封蒸汽系统限流器主蒸汽隔离阀机组负荷主蒸汽集管给水联箱给水回热循环磨损污垢，结垢装量蒸汽（旁路）排放冷凝器排放大气排放除氧器排放电缆辅助给水系统压差, , 增压泵增压吸入口凝汽器凝汽器热阱给水流量调节阀给水调节旁通阀疏水阶跃变化线性（斜坡）变化溢流阀工艺汽紧急停堆;停堆停堆，停堆期手动地自动地质量流率关断阀（美国）联邦管理法规=凝结液水头，压头汽机脱扣（甩负荷）（十七）核电厂运行工艺热公用电网基础负荷运行退役的运行因子负荷因子使用因子，运行因子可利用因子技术规范稳压器汽空间建立 a未能紧急停堆的预计瞬变() 未能紧急停堆的预计瞬变() 失电失流辅助喷淋采样（美国）核管会()负荷跟踪（十八）辐射危害与屏蔽屏蔽核辐射发射，发出剂量剂量率保健物理天然本底辐射轰击地壳’s（放射性）坠尘职业照射放射性流出物幸存者辐射防护国际辐射防护委员会() 合理可行尽量低()希弗急性的慢性的辐射病吸入摄入食物链权重因子活化产物生物屏蔽氡氪钋钾铋稀有气体残骸征兆谱(. ) （十九）核安全核安全过热裂变速率缓发中子瞬发中子后果破裂置信度负温度系数事故堆年快堆热堆失效安全三哩岛事故( )切尔诺贝利事故设计基准事故()严重事故熔融多普勒展宽反应性引入事故()冷却剂丧失事故，失水事故()自动保护系统() 居里（活度单位）瞬发临界蒸汽发生器传热管破裂() 确定性安全分析概率安全分析()。
名词概念解释1、名词概念解释：（1） ASIC:Application Specific Intergrated Circuits）即专⽤集成电路，是指应特定⽤户要求和特定电⼦系统的需要⽽设计、制造的集成电路。
（2） FPGA:Field－Prog ram mable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进⼀步发展的产物。
（3） SOC:：System on Chip的缩写，称为芯⽚级系统，也有称⽚上系统，意指它是⼀个产品，是⼀个有专⽤⽬标的集成电路，其中包含完整系统并有嵌⼊软件的全部内容。
（4） SOPC:System-on-a-Programmable-Chip，即可编程⽚上系统。
⽤可编程逻辑技术把整个系统放到⼀块硅⽚上，称作SOPC。
（5） NIOS II:Altera 推出的⽀持使⽤专⽤指令的32位RSIC嵌⼊式处理器（6） I/O:I/O是input/output的缩写，即输⼊输出端⼝。
每个设备都会有⼀个专⽤的I/O地址，⽤来处理⾃⼰的输⼊输出信息（7） IP: IP是英⽂Internet Protocol（⽹络之间互连的协议）的缩写，中⽂简称为“⽹协”，也就是为计算机⽹络相互连接进⾏通信⽽设计的协议。
（8） VHDL:是⼀种⽤于电路设计的⾼级语⾔，标准硬件描述语⾔。
（9） verilog HDL:Verilog HDL是⼀种硬件描述语⾔（HDL:Hardware Discription Language），是⼀种以⽂本形式来描述数字系统硬件的结构和⾏为的语⾔，⽤它可以表⽰逻辑电路图、逻辑表达式，还可以表⽰数字逻辑系统所完成的逻辑功能。
（10）HDL:HDL(Hardware Description Language)，是硬件描述语⾔。
顾名思义，硬件描述语⾔就是指对硬件电路进⾏⾏为描述、寄存器传输描述或者结构化描述的⼀种新兴语⾔。
讨论问题请画出反应堆堆芯功率分布的形状如何堆芯功率测量核仪表系统(RPN)反应堆功率背景知识以下反应堆功率沿燃料元件长度分是不均的，即使100%Pn功率，也可能使燃料元件局部烧毁。
所以只研究反应堆发出多大功率是不够的，还要研究反应堆功率在堆芯内是怎样分布的。
有关功率分布的基本参数是线功率密度。
它定义为单位长度燃料元件产生的功率，单位为W/cm。
堆芯径向功率分布呈贝赛尔函数形状，这是由堆芯结构、燃料组件及控制棒的对称布置决定的，在运行中很少改变，也无法控制。
所以，人们只研究轴向功率分布。
堆芯轴向功率分布与控制棒位置、氙毒、燃耗等因素有关，它的形状随时变化。
核仪表系统(RPN)核仪表系统(RPN)表示满功率时情况；下部大，主要是冷却剂人口温度低负温度效应引起；控制棒移动对其影响大；运行中变化不大；特征参数，设计确定；反应堆功率背景知识核仪表系统(RPN)核电站反应堆堆芯功率分布（或称中子通量密度分布）是一个极其重要的物理量。
在发电运行之前进行的零功率分布试验，除了检验燃料组件装堆的正确性之外，对堆芯的物理设计是一个很好的验证。
更为重要的是，堆芯功率分布与核电站的安全运行和经济运行有着直接的联系。
在不同的燃耗寿期有不同的功率分布，也有着不同的运行要求。
所以在核电站正常运行时要定期进行测量。
堆芯功率分布直接影响燃料元件的燃耗深度，燃料组件每年都要进行部分更换和重新排列，而这个一年一度的换料方案主要就是根据这些数据来制定的。
核仪表系统(RPN)几种功率指示1、核功率：测量值是以中子通量作为变量的线性函数，受燃耗影响的，需定期校准。
在主控P8 盘显示。
2、热功率：是与燃耗无关的一回路温差和流速的线性函数，在主控P8 盘显示。
3、电功率：主控墙上显示GRE001UV显示CIS中显示核仪表系统(RPN)核仪表系统(RPN)大亚湾和岭澳四台机组发电能力跟踪日报日期 参数D1#D2#L1#L2#19KKO电功率（机组实际出力） MWe986982984.4987.22GRE001UV电功率 MWe9909879879883主控墙上显示 MWe9919899909924CIS 显示 MWe 9889909909935KME热功率 ﹝额定值为2905MW） MW2896.92893.02894.72895.061核KIT、2核KDO热功率 MW289728962890.52895.87RPN最大值（〈102%） %99.6100.8100.2101.78RPN平均值 %99.5100.6100.1101.49海水温度CRF501CT ℃22.322.322.422.410CVI001MP汽轮机背压 mbar7777686811修正到额定热功率时的电功率 MWe988.8986.1987.9990.612发电潜力 MWe2.8 4.13.5 3.413 其中:受KIT/KDO热功率波动限制量MWe3.0 3.0 3.0 3.014 其余:可调节部分 MWe -0.21.10.50.415带STR 对电功率的影响 MWe-2.00.00.0-2.016APG 流量变化对功率的影响 MWe 0.30.3-0.10.917APA 运行对电功率的影响 MWe 0.00.00.00.018“其它情况”对电功率的影响 MWe0.00.00.00.019折算到同工况额定热功率时的电功率Mwe 990.5985.8988.0991.7202004-04-16.热功率与电功率以KME 和9KKO 为准，核仪表系统（RPN)教学目标1 、掌握核仪表系统（RPN）的功能、组成2、掌握源量程、中间量程、功率量程中子探测器工作原理3、了解提供的信号作用核仪表系统(RPN)核仪表系统（RPN）核仪表系统（RPN）是用分布于反应堆压力容器外的一系列中子探测器来测量反应堆功率、功率变化率以及功率的径向和轴向分布等，是直接关系到反应堆安全的重要系统之一。
