虎钳装配图

状 分析零件，
分析零件，就是弄清每个零件的结构形状及其作用。 一般先从主要的零件着手，然后是其它零件。当零件在装配 图中表达不完整时，可对有关的其它相邻零件仔细观察和分析后， 再进行结构分析，从而确定该零件的内外形状。 退出 节目录
下页
（四）由装配图拆画零件图 在设计部件时，需要根据装配图拆画零件图， 在设计部件时，需要根据装配图拆画零件图，简 称拆图。 称拆图。拆图的步骤为(6): 1。确定零件的形状
退出 节目录
读机用虎钳装配图
1.概括了解 机用虎钳是机床工作台上，用于加紧工件，进行 切削加工的一种通用工具。台虎钳由11种零件组成，其 中螺钉、圆柱销为标准件。
退出
节目录
读机用虎钳装配图
视图表达： 视图表达：三个基本视 图，一个局部视图。 主视图： 主视图：采用全剖视图， 反映台虎钳的工作原理 和零件间的装配关系。 俯视图： 俯视图：反映固定钳身 的结构形状，并用局部 剖视图表达钳口板与钳 座的局部结构。 左视图：采用半剖视图， 左视图 剖切位置标注在主视图 上。
退出 节目录 下页
（二）了解装配关系和工作原理
对照视图仔细分析部件的装配关系和工作原理，这是读装配 图的一个重要环节。在概括了解的基础上，先分析各条装配干线。 1.弄清各零件间相互配合的要求，以及零件间的定位、连接 方式、密封等问题。 2.再进一步分析运动零件与非运动零件的相互运动关系，从 而对部件的工作原理和装配关系有所了解。
（一）概括了解
1．了解部件的名称和用途。可以通过调查研究和查阅明细栏 及说明书获知。 2．了解标准零、部件和非标准零、部件的名称与数量；对 照零、部件序号，在装配图上查找这些零、部件的位置。 3．对视图进行分析。根据装配图上视图的表达情况，找出各 个视图、剖视、断面等配置的位置及投影方向，从而搞清各 视图的表达重点。

• 打开“固定钳身.dwg”零件图，另存为 “机用虎钳装配图”；按照装配示意图， 在主视图和俯视图上依次插入螺杆8轴 线上的各个零件，如图5.54所示。对其 中的多余图线进行消隐处理，首先用 EXPLODE命令分解图块，然后用TRIM、 BREAK或ERASE命令删除多余的图线，结 果如图5.55所示。
图5.54拼装螺杆上零件
图5.55消隐后的图形
2、按照装配示意图，在主视图和俯视图 上依次插入螺钉3轴线上的各个零件， 如图5.56所示。对其中的多余图线进 行消隐处理，首先用EXPLODE命令分解 图块，然后用TRIM、BREAK或ERASE命 令删除多余的图线，结果如图5.57所 示。
图5.56拼装螺钉3上的零件
图5.43 装配示意图图
• 用AutoCAD绘制机用虎钳的方法和前述方法一 样，首先要绘制各个零件图，然后用wblock命 令将其保存成块，依次将各块插入到主视图、 俯视图和左视图中去。对于漏画的图线，可以 根据投影的规律进行补画，对于多余的图线， 可以进行修剪、打断和删除等消隐处理。最后 标注装配图中配合关系的尺寸和一些与机用虎 钳的工作性能、安装、运输有关的尺寸，给各 个零件编写序号，填写标题栏、明细表及技术 要求等。
• 2）关闭上图的尺寸标注层，在命令行 输入wblock命令，选择环6，将其保存 成块，块的名字为“环6块”，基点为 图5.48中的A点。
图5.48环6的尺寸
6.绘制螺母9并保存成块
• 1）新建一图形文件，按照图5.49所示 尺寸绘制螺母9。
• 2）关闭上图的尺寸标注层，在命令行 输入wblock命令，选择螺母9主视图， 将其保存成块，块的名字为“螺母9块 （主视图）”，基点为图5.49中的A点； 同样将左视图保存成块，块名为“螺母 9块（左视图）”，基点为图示B点。

退出 节目录
§8-2 装配图的视图表达方法
一 装配图的基本表达方法:
零表 件达 图方 的法
视图： 基本视图 局部视图 斜视图
剖视图： 全剖视图 半 旋转剖 复合剖
断面图： 移出断面 重合断面
零件图的表达方法也适用于装配图,但机器的装 配图是有多个零件图组装在一起，所以还有规定画 法和特殊表达方法。
3．在使用和维修时，通过装配图来了解机器的构造、工作原理
和装配关系等。
退出 节目录
二、装配图的内容 1．一组视图
装配图
用一组视图完整、清晰、准确和简便地表达机器或部件的工
作原理、各零件的相对位置及其装配关系、连接方式和重要零
件的结构形状等。
2．必要的尺寸
只标注出表示机器或部件的性能、规格及装配、安装、检验 时所必需的五类尺寸，它们是：规格（性能）尺寸、装配尺寸、 外形尺寸、安装尺寸和其他重要尺寸。
（三）分析零件，读懂零件的结构形状
分析零件，就是弄清每个零件的结构形状及其作用。
一般先从主要的零件着手，然后是其它零件。当零件在装配 图中表达不完整时，可对有关的其它相邻零件仔细观察和分析后， 再进行结构分析，从而确定该零件的内外形状。退出 节目录
下页
（四）由装配图拆画零件图
在设计部件时，需要根据装配图拆画零件图，简 称拆图。拆图的步骤为(6):
一、规格尺寸 也叫性能尺寸，反映部件或机器的 规格和工作性能。
二、装配尺寸 表示零件间装配关系和工作精度的 尺寸。
三、安装尺寸 将部件安装在机器上，或机器安装 在基础上，需要确定的尺寸。
四、外形尺寸 表示机器或部件总长、总宽、总高。 它是包装、运输、安装和厂房设计时所需的尺寸。
五、其他重要尺寸 不属于上述的尺寸，但设计或 装备时需要保证的尺寸。

图上旳各零、部件都要编注序号和代号。 序号是为了看图以便而编制旳，代号是该零件或部件旳图号或国标代号，
零、部件图旳序号和代号要和明细栏中旳序号和代号相一致，不能产生差错。 （1）一般要求 ①装配图上全部旳零、部件都必须编注序号，规格相同旳零件只编一种序
号，原则化组件如滚动轴承、电动机等，可看成是一种整体编注一种序号。 ②装配图中零件序号应与明细栏中旳序号一致。
（1）两相邻零件旳接触面和配合面只画一条线。但是，假如两相邻零件旳 基本尺寸不相同时，虽然间隙很小，也必须画成两条线。
图 配合间隙
三、有关知识
知识点2：装配图旳体现措施
（2）相邻两个或多种零件旳剖面线应有所区别，或者方向相反，或者方 向 一致但间隔不同，明显相互错开。如下图所示。
但应注意：在装配图中，全部剖视图、断面图中同一零件旳剖面线 方向和间隔必须一致。这么有利于找出同一种零件旳各个视图，想象其形 状和装配关系。

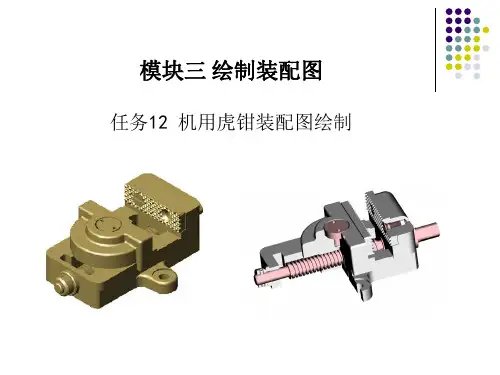

模块三 绘制装配图
任务12 机用虎钳装配图绘制
【能力目旳】 1、熟练识装配示意图。 2、熟练完毕装配图旳识读与绘制。 【知识目旳】 1、掌握装配图视图旳布置措施。 2、掌握装配图旳体现措施。
一、任务引入
根据装配示意图，完 毕机用虎钳旳装配图 图12-1 装配实体图
图12-2 机用虎钳装配示意图
1、圆环零件图
四、任务拓展
试从机用虎钳装配图中拆画出各个零件。
技术要求就是阐明机器或部件旳性能和装配、调整、试验等所必须满足 旳技术条件。
（4）零件旳序号、明细栏和标题栏 装配图中旳零件编号、明细栏用于阐明每个零件旳名称、代号、数量和
材料等。标题栏涉及零部件名称、百分比、绘图及审核人员旳署名等。
三、有关知识
知识点2：装配图旳体现措施

3 配合代号的含义及其在装配图中的标注 当孔与轴配合时，通常用公差带代号表示，写成分数形式，分子位置注写孔 的公差带代号，分母位置注写轴的公差带代号，如图 9-16 所示。
图 9-16 配合代号的形式 在配合代号中，凡是孔的基本偏差为 H 者，表示基孔制配合，凡是轴的基本 偏差为 h 者，表示基轴制配合。如φ50H8／k7 表示基孔制配合，φ50P7／h6 表 示基轴制配合。
a) 间隙
b) 过盈
图 9-10 间隙与过盈示意图
18
根据相互配合的孔、轴之间出现的间隙和过盈不同，国家标准将配合分为以 下 3 种。
（1）间隙配合 具有间隙（包括最小间隙等于零）的配合。间隙配合中孔的 最小极限尺寸大于或等于轴的最大极限尺寸，孔的公差带位于轴的公差带之上， 如图 9-11 所示。
图 9-13 过渡配合示意图
20
2 配合基准制 为了满足零件结构和工作要求，在加工制造相互配合的零件时，采取其中一 个零件做为基准件，使其基本偏差不变，通过改变另一零件的基本偏差以达到不 同的配合性质的要求。国家标准规定了两种配合基准制。 （1）基孔制 基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形 成的各种配合的一种制度。基孔制配合的孔称为基准孔，其基本偏差代号为“H，” 下偏差为零。
⑴ 看标题栏并参阅有关资料,了解部件的名称、用途和使用 性能。 ⑵ 看零件编号和明细栏，了解零件的名称、数量和它在图 中的位置。 ⑶ 分析视图，弄清各个视图的名称、所采用的表达方法 和所表达的主要内容及视图间的投影关系。
2. 分析视图
装配5 图5
3. 分析零件间的装配关系和部件结构分析部件的装配关系， 要弄清零件之间的配合关系、连接固定方式等。 （1）配合关系：可根据图中配合尺寸的配合代号，判别零 件配合的基准制、配合种类及轴、孔的公差等级等。 （2）连接和固定方式：弄清零件之间用什么方式连接，零 件是如何固定、定位的。 （3）密封装置 （4）装拆顺序 4. 分析零件，弄清零件的结构形状 *先看主要零件，再看次要零件 *先看容易分离的零件，再看其它零件； *先分离零件，再分析零件的结构

机用虎钳装配图
虎钳装配图画法
轴测图一
虎钳装配图画法
轴测图二
虎钳装配图画法
10号零件:钳座
虎钳装配图画法
10号零件:钳座零件图
虎钳装配图画法
4号零件:活动钳口
虎钳装配图画法
4号零件:活动钳口零件图
虎钳装配图画法
8号零件:螺杆
虎钳装配图画法
8号零件:螺杆零件图
虎钳装配图画法
9号零件:方块螺母
虎钳装配图画法
9号零件:方块螺母零件图
虎钳装配图画法
2号零件:护口板
虎钳装配图画法
2号零件:护口板零件图
虎钳装配图画法
3号零件:螺钉
虎钳装配图画法
3号零件:螺钉零件图
虎钳装配图画法
11号零件:垫圈
虎钳装配图画法
11号零件:垫圈零件图
虎钳装配图画法
பைடு நூலகம்
其余标准件: 相关数据见机械制图课本
虎钳装配图画法
虎钳装配图
虎钳装配图画法

• 6、填写标题栏、明细表和技术要求。 最后结果如图5.59所示。
图5.59机用虎钳装配图
65
4
3
21
7
8
9
11
10
11 10
9 8 7
6 5 4 3 2
1 序号 设计 审核
制图
垫圈
螺钉 螺母块 螺杆
销 环 垫圈 活动钳身 螺钉 钳口板
固定钳座 名称
技术要求
1.铸件不得有气孔、裂纹等缺陷； 2.未注圆角为R3-R5； 3.装配后应保证螺杆转动灵活。
98、无法评估，就无法管理 ——管理学家琼?玛格丽塔 99、你不能衡量它，就不能管理它 ——管理大师彼得?杜拉克 100、如果强调什么，你就检查什么“ 不耻最 后。”即 使慢， 驰而不 息，纵 令落后 ，纵令 失败， 但一定 可以达 到他所 向往的 目标。 ——鲁 迅 2、不经一翻彻骨寒，怎得梅花扑鼻香 。—— 宋帆 3、不要失去信心，只要坚持不懈，就 终会有 成果的 。—— 钱学森 4、常常是最后一把钥匙打开了门。— —彦语 5、成大事不在于力量的大小，而在于 能坚持 多久。 ——约 翰生 6、达到重要目标有两个途径——努力 及毅力 。努力 只有少 数人所 有，但 坚韧不 拔的毅 力则多 数人均 可实行 。—拿 破仑 7、点点滴滴的藏，集成了一大仓。— —德国 谚语 8、读不在三更五鼓，功只怕一曝十寒 。—— 郭沫若 9、告诉你使我达到目标的奥秘吧，我 惟一的 力量就 是我的 坚持精 神。— —巴斯 德 10、革命道德不是从天上掉下来的。 它是从 日常的 坚持不 懈的斗 争和锻 炼中发 展和巩 固起来 的，正 如玉石 越磨越 亮，黄 金越炼 越纯一 样。— —胡志 明 11、苟有恒，何必三更起五更眠；最 无益， 只怕一 日曝十 日寒。 ——毛 泽东 12、古今之成大事业、大学问者，必 经过三 种之境 界：“昨 夜西风 凋碧树 ，独上 高楼， 望尽天 涯路” ，此第 一境界 也；“衣 带渐宽 终不悔 ，为伊 消得人 憔悴” ，此第 三境界 也。— —王国 维 13、古人学问无遗力，少壮工夫老始 成。— —陆游 14、故天将降大任于是人也，必先苦 其心志 ，劳其 筋骨， 饿其体 肤，空 乏其身 ，行拂 乱其所 为，所 以动心 忍性， 增益其 所不能 。—— 孟轲 15、贵有恒，何必三更起五更眠。最 无益， 只怕一 日曝十 日寒。 ——毛 泽东 16、坚持对于勇气，正如轮子对于杠 杆，那 是支点 的永恒 更新。 ——[法]雨果 17、进锐退速。——孟珂《孟子》 18、精诚所至，金石为开。——蔡锷 19、涓滴之水终可以磨损大石，不是 由于它 力量强 大，而 是由于 昼夜不 舍的滴 坠。— —贝多 芬 20、科学的永恒性就在于坚持不懈地 寻求之 中，科 学就其 容量而 言，是 不枯竭 的，就 其目标 而言， 是永远 不可企 及的。 ——卡·冯·伯 尔 21、逆水行舟用力撑，一篙松劲退千 寻。— —董必 武 22、骐骥一跃，不能十步；驽马十驾 ，功在 不舍。 （骐骥 ：俊马 。驽马 ：跑不 快的马 。驾 ，马行一日为一驾。——先秦《荀子 ·劝学 》 ；你不检查，就等于不重视 ——IBM公司总裁郭士纳

虎钳装配图
-- 精品--
存在问题
1、标题栏、明细栏格式 2、序号数字、横线、指引线、圆点 3、尺寸数字、箭头 4、剖面线：45度，同一零件剖面线方向间隔、粗细、 方向应一致；相邻零件应相反（三个，有一个同方向不 同间隔相同） 5、标准件无根据，其他零件数据随意 6、线型、字体不规范
-- 精品--
-- 精品--
9号零件:方块螺母零件图
-- 精品--
2号零件:护口板
-- 精品--
2号零件:护口板零件图
-- 精品--
3号零件:螺钉
-- 精品--
3号零件:螺钉零件图Βιβλιοθήκη -- 精品--11号零件:垫圈
-- 精品--
11号零件:垫圈零件图
-- 精品--
其余标准件: 相关数据见机械制图课本
-- 精品--
机用虎钳装配图
-- 精品--
轴测图一
-- 精品--
轴测图二
-- 精品--
10号零件:钳座
-- 精品--
10号零件:钳座零件图
-- 精品--
4号零件:活动钳口
-- 精品--
4号零件:活动钳口零件图
-- 精品--
8号零件:螺杆
-- 精品--
8号零件:螺杆零件图
-- 精品--
9号零件:方块螺母

快捷键操作
熟练掌握绘图软件的快捷键操作，能够快速完成绘图工作。
校对与审核
在绘制装配图的过程中，应定期进行校对和审核，及时发现并纠 正错误，提高绘图的准确性。
感谢您的观看
THANKS
避免在图纸中出现错别字、重复标注等问题，以免造成误解 和错误。
及时更新图纸和标准
随着技术和设计理念的不断更新，应及时更新图纸和标准，以确保图纸的准确性 和有效性。
在更新图纸和标准时，应遵循最新的国家标准或行业规范，并确保图纸的一致性 和可读性。
05
虎钳装配图绘制常见问题及 解决方案
如何处理复杂的零件关系？
虎钳装配图画法课件
目录
• 虎钳装配图简介 • 虎钳装配图的绘制步骤 • 虎钳装配图绘制实例 • 虎钳装配图绘制技巧和注意事项 • 虎钳装配图绘制常见问题及解决
方案
01
虎钳装配图简介
虎钳装配图的概念
虎钳装配图是表示虎钳各零件的装配 关系、连接方式和相对位置的图形， 是机械工程领域中常用的技术文件之 一。
遵循国家标准或行业规范，选择正确的零件表示方法，如装配图中的零件应使用真实尺寸和比例进行 绘制。
标注规范要准确、完整、清晰，包括尺寸、公差、材料等信息的标注，以便于理解和加工制造。
注意图纸的整洁和清晰度
保持图纸的整洁和清晰度是绘制虎钳装配图的基本要求，可 以使用图层、线型、颜色等功能来区分不同的元素和信息。
02
虎钳装配图的绘制步骤
确定绘制比例和视图布局
确定绘制比例
根据虎钳的大小和复杂程度，选择合适的绘制比例，如1:1、1:2、1:5等。
确定视图布局
选择合适的视图角度和布局方式，如主视图、俯视图、左视图等，以便清晰地表达虎钳的结构和装配 关系。

第十七页，编辑于星期四：十一点 三十一分。
图5.49螺母9的尺寸
第十八页，编辑于星期四：十一点 三十一分。
7.绘制活动钳身4并保存成块
• 1）新建一图形文件，按照图5.50所示尺寸绘制活 动钳身4。
• 2）关闭上图的尺寸标注层，在命令行输入wblock 命令，选择活动钳身4的主视图，将其保存成块， 块的名字为“活动钳身4块（主视图）”，基点为 图5.50中的A点。同样的方法，将俯视图和左视图 保存成块，块名分别为“活动钳身4块（俯视图）” 和“活动钳身4块（左视图）”，插入基点为图 5.50中的B点和C点。
第三十五页，编辑于星期四：十一点 三十一分。
5.3小结
• 本章我们学习了装配图的拼装方法，标题栏和 明细表的绘制方法，以及如何为零件进行编号 等内容。具体如下：
• 装配图拼装方法简介； • 标准件的绘制和标准件图块的定制；
• 图块的插入和多余线条的消隐；
• 对装配图进行装配尺寸的标注； • 对零部件进行编号和制作标题栏、明细表； • 编制装配技术说明。
• （2）关闭上图的尺寸标注层，在命令行输入 wblock命令，选择螺杆，将其保存成块，块的 名字为“螺杆块”，基点为图5.45中的A点。
第十页，编辑于星期四：十一点 三十一分。
• （1）新建一图形文件，按照图5.46所示 尺寸绘制垫圈。图5.46垫圈的尺寸
第十一页，编辑于星期四：十一点 三十一分。
第三十六页，编辑于星期四：十一点 三十一分。
5.4 习题
第三十七页，编辑于星期四：十一点 三十一分。
1、绘制开槽盘头螺钉的零件图并定制图块； • 图5.60 开槽盘头螺钉块的定制
A
第三十八页，编辑于星期四：十一点 三十一分。
2、绘制深沟球轴承的零件图并定制图块； • 图5.61 深沟球轴承块的定制
