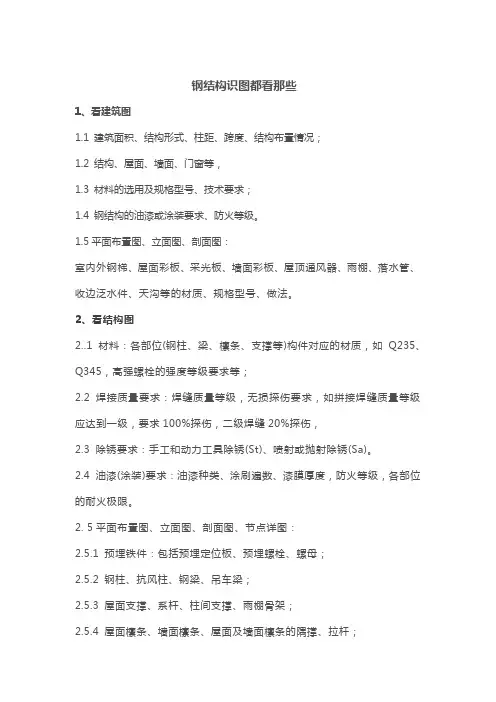

钢结构识图都看那些
1、看建筑图
1.1 建筑面积、结构形式、柱距、跨度、结构布置情况；
1.2 结构、屋面、墙面、门窗等，
1.3 材料的选用及规格型号、技术要求；
1.4 钢结构的油漆或涂装要求、防火等级。
1.5平面布置图、立面图、剖面图：
室内外钢梯、屋面彩板、采光板、墙面彩板、屋顶通风器、雨棚、落水管、收边泛水件、天沟等的材质、规格型号、做法。
2、看结构图
2..1 材料：各部位(钢柱、梁、檩条、支撑等)构件对应的材质，如Q235、Q345，高强螺栓的强度等级要求等；
2.2 焊接质量要求：焊缝质量等级，无损探伤要求，如拼接焊缝质量等级应达到一级，要求100%探伤，二级焊缝20%探伤，
2.3 除锈要求：手工和动力工具除锈(St)、喷射或抛射除锈(Sa)。
2.4 油漆(涂装)要求：油漆种类、涂刷遍数、漆膜厚度，防火等级，各部位的耐火极限。
2. 5平面布置图、立面图、剖面图、节点详图：
2.5.1 预埋铁件：包括预埋定位板、预埋螺栓、螺母；
2.5.2 钢柱、抗风柱、钢梁、吊车梁；
2.5.3 屋面支撑、系杆、柱间支撑、雨棚骨架；
2.5.4 屋面檩条、墙面檩条、屋面及墙面檩条的隅撑、拉杆；
2.5.5注意吊车梁与柱的连接件、垫板，屋面及墙面檩托板，隅撑与钢柱、梁的连接板，斜拉杆的钢套管等链接方式，注意高强螺栓的安装工艺。
2.6 图纸列有材料表的，可根据材料表所列零件编号依次核对表中零件尺寸、规格、等数据进行了解
2.7 注意是否有设计变更和修改、补充说明。

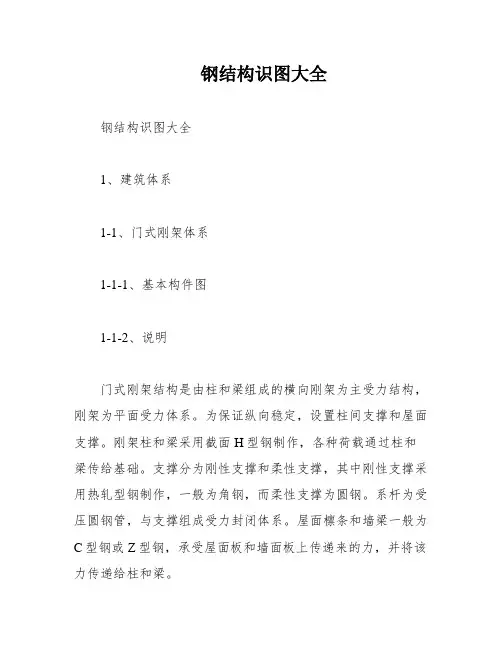

钢结构识图大全钢结构识图大全1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明门式刚架结构是由柱和梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架柱和梁采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑分为刚性支撑和柔性支撑，其中刚性支撑采用热轧型钢制作，一般为角钢，而柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条和墙梁一般为C型钢或Z型钢，承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式门式刚架有典型门式刚架、带吊车的门式刚架和带局部二层的门式刚架三种形式。
1-1-4、基本节点门式刚架的基本节点包括柱脚节点和梁、柱节点。
1-1-5、刚架衍生形式刚架衍生形式包括吊车和局部二层，可以在门式刚架中布置。
山墙刚架本质上也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明多层框架体系包括纯刚接框架、刚接-支撑框架、支撑式框架和刚接框架中设置支撑四种形式。
框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁一般采用H型截面，楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点多层框架体系的基本节点包括柱脚节点和柱、梁节点。
2、支撑、系杆2-1、图示2-2、说明支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
系杆为受压圆钢管，与支撑组成受力封闭体系。
1.系杆和支撑联合作用，形成封闭的受力体系。
如果支撑端头有刚性构件和传递压力的情况，就不需要设置系杆。
2.屋面水平支撑的做法与柱间支撑相同。
根据需要，支撑还有人字形、八字形、K形、V型、门形、L形、Y形、单斜杆等形式。
钢结构识图培训讲义技术部周耀彬 2009-5-24第一章识图基础一、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使用是不一定完整，可能只出现其中两个。
有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。
二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西；2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛，文字表示看的朝向。
三、索引符号及节点符号1.不带剖视方向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。
有时也直接索引出来后直接放大，不用到节点符号，如下图：2.带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。
粗线表示人的眼睛，细线表示看的朝向。
四、对称符号五、焊缝符号*1.焊缝基本符号（常用）：表示焊缝横截面形状的符号序号名称示意图符号1 卷边焊缝2 I形焊缝3 V形焊缝4 单边V形焊缝5 带钝边V形焊缝带钝边单边V形焊缝6 角焊缝7 塞焊缝或槽焊缝2.辅助符号：表示焊缝表面形状特征的符号序号名称示意图符号说明1 平面符号焊缝表面齐平（一般通过加工）2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切说明焊缝表面形状是，可以不用辅助符号。
3.补充符号：补充说明焊缝的某些特征而采用的符号序号名称示意图符号说明1 带垫板焊缝底部有垫板2 三面围焊表示三面有焊缝3 周围焊环绕工件周围焊缝4 现场焊表示工地现场进行焊接5典型焊缝（余同）表示类似部位采用相同的焊缝典型焊缝的符号在杭萧公司还引申为“两面或三面的半围焊”（即引申为“两面或三面都采用相同的焊缝”之意），4.尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡口节点表，可供参考：5.焊缝尺寸的标注：序号名称示意图焊缝尺寸说明1 对接焊缝S：焊缝有效厚度2 卷边焊缝S：焊缝有效厚度3 连续角焊缝K：焊角尺寸S1，l1：标注边的焊角尺寸、长度S2，l2：标注对面的焊角尺寸、长度或4 断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数5交错断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数K：焊角尺寸说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。

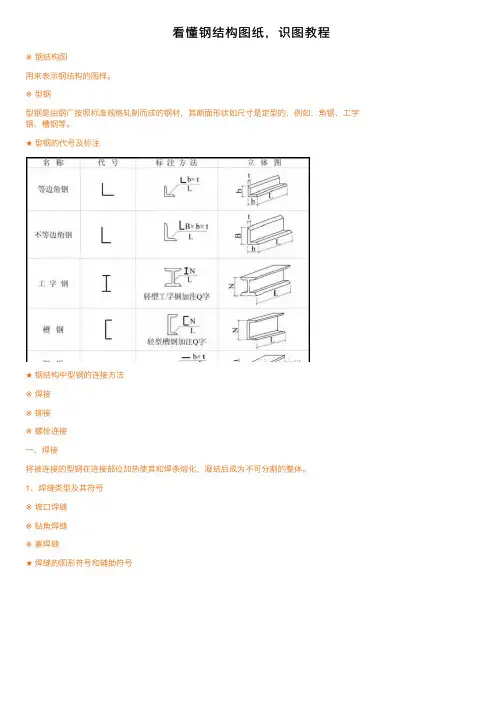

看懂钢结构图纸，识图教程※钢结构图⽤来表⽰钢结构的图样。
※型钢型钢是由钢⼚按照标准规格轧制⽽成的钢材，其断⾯形状如尺⼨是定型的，例如：⾓钢、⼯字钢、槽钢等。
★型钢的代号及标注★钢结构中型钢的连接⽅法※焊接※铆接※螺栓连接⼀、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号※坡⼝焊缝※贴⾓焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺⼨和辅助要求标准清楚。
★焊缝的标注⽅法★焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线⼆、铆接⽤铆钉将两块或两块以上的钢板连接在⼀起★铆接分类※⼯⼚连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接※连接⽅法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常⽤于⼤、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简⽀栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★⽴体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
★屋架简图※屋架简图⼜称屋架⽰意图、屋架杆件⼏何尺⼨简图。
※⽐例：1：100、1：200※单线条表⽰，杆件长度直接注在单线条旁边。
★屋架详图※图样：⽴⾯图，上弦实形辅助投影，剖⾯断⾯图。
※⽐例：两种⽐例：杆件轴线采⽤较⼩⽐例（1：20，1：15）节点板、杆件、断⾯采⽤较⼤⽐例（1：10，1：5）※图线：可见轮廓线——中实线不可见轮廓线——中虚线★杆件拼接★⽀座节点图。
钢结构识图技术部周耀彬 2009-5-24第一章识图基础一、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使用是不一定完整，可能只出现其中两个。
有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。
二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西；2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛，文字表示看的朝向。
三、索引符号及节点符号1.不带剖视方向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。
有时也直接索引出来后直接放大，不用到节点符号，如下图：2.带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。
粗线表示人的眼睛，细线表示看的朝向。
四、对称符号五、焊缝符号*1.焊缝基本符号（常用）：表示焊缝横截面形状的符号序号名称示意图符号1 卷边焊缝2 I形焊缝3 V形焊缝4 单边V形焊缝5 带钝边V形焊缝带钝边单边V形焊缝6 角焊缝7 塞焊缝或槽焊缝2.辅助符号：表示焊缝表面形状特征的符号序号名称示意图符号说明1 平面符号焊缝表面齐平（一般通过加工）2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切说明焊缝表面形状是，可以不用辅助符号。
3.补充符号：补充说明焊缝的某些特征而采用的符号序号名称示意图符号说明1 带垫板焊缝底部有垫板2 三面围焊表示三面有焊缝3 周围焊环绕工件周围焊缝4 现场焊表示工地现场进行焊接5典型焊缝（余同）表示类似部位采用相同的焊缝典型焊缝的符号在杭萧公司还引申为“两面或三面的半围焊”（即引申为“两面或三面都采用相同的焊缝”之意），4.尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡口节点表，可供参考：5.焊缝尺寸的标注：序号名称示意图焊缝尺寸说明1 对接焊缝S：焊缝有效厚度2 卷边焊缝S：焊缝有效厚度3 连续角焊缝K：焊角尺寸S1，l1：标注边的焊角尺寸、长度S2，l2：标注对面的焊角尺寸、长度或4 断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数5交错断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数K：焊角尺寸说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。
钢结构识图培训讲义技术部乔柏斯2016-06-11第一章识图基础投影及三视图©)” d-(c-) aW)中国采用第一角投影法，三视图放置位置：主视图（上左）、左视图（上右）、俯视图（下）三视图在使用时不一定完整，可能只出现主视图和其他一个。
有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：左视图在主视图的右侧，表示站在主视图中物体的左侧向右看物体；俯视图在主视图的下侧，表示从上向下看主视图中的物体。
看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。
剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西;L —I2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛，文字表示看的朝向三、索引符号及节点符号1.不带剖视方向的索引f Io左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。
一中的字母a表示参看.节点，底下的“一”表示“在本图中”，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“ 09”等。
有时也直接索引出来后直接放大，不用到节点符号，如下图：2.带剖视符号的索引©与剖（断）面符号类似，看物的方向是从粗线朝细线的方向看。
粗线表示人的眼睛, 细线表示看的朝向。
四、对称符号•:Z ■:I■-U仍」91.焊缝基本符号（常用）：表示焊缝横截面形状的符号2.辅助符号：表示焊缝表面形状特征的符号骨口' 序号名称示意图符号 说明1平面符号V 1|~ 1焊缝表面齐平 （一般通过加工）五、 焊缝符号*Z卜尸一匚1 ■ J * ■*1'：「 焊绦杲木把导$ X -+ 1 f i 九_芦于 | J J ZA.Z V ijT二圾fyi.Id 啊 5； v序号名称 示意图符号卷边焊缝I 形焊缝 V 形焊缝 单边V 形焊缝5带钝边V 形焊缝 带钝边单边V 形焊缝角焊缝塞焊缝或槽焊缝4.尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》（JGJ81-2002,下表是根据规程及我司习惯绘制的坡口节点表，可供参考：ft q fl 4 J» >■lilKKM仇对临ur fitnw UMH=T fitiw5£a^TWSP眸目* luSF litHMSITc钿H勵a：村叭岸■捕■IT IfltcprCCS* 丰 1 □ V t* »£JttH*1J -ST Illi V V «9t ii uK r vL r IjtdMM JI # ■札t■AH K t6a Wf*1*I4Hhr2初项：mm:也 ?UMIf■If V AH til0第硒:妙紳酬K寸代号:I ft审TJ bUtUIcnwj□»DHribH紅114IWJa tDtllfflr)mt^a^nant:j岂］霍蚁1■-JMt-BL-31lG&-BL-eil)<-EL-2<GC=EU2>m lX-Er-2lMC»Bt-24GC■隙・2i<-T-? *Gf-T-卄■rrynzifteft| re1:讨’K«| is | r?NC-BL-31I OC-tL-f IW-1L-3IWT-1L-?(tt-IL -J|MC-1E-21CC-1K-2I4夕«22¥b tl25拍b u2523Il JPL.II147曲3肚*U1sc-ir-2Ifcf；£IE-B1-B1工7JFF-TMJ-b?75C<L-1J%4 口和宜 工ML -HL -UIs}E ^1=4tilEMzih!S31 3 | 1? 1 » r£ki i [ 'C | 12&32T3IE-BI-B1r tF4*irC-91-21/2JO■卅♦ 4W.-IL-H-MC-ll-BlU J5.焊缝尺寸的标注：序号 名称示意图焊缝尺寸说明对接焊缝卷边焊缝交错断续 角焊缝连续角焊缝断续角焊缝] 卩】H咄 严—1TS :焊缝有效厚度S :焊缝有效厚度K :焊角尺寸S1， 11:标 注边的焊角 尺寸、长度S2, I 2:标 注对面的焊 角尺寸、长度 I :焊缝长度（不计弧坑） e ：焊缝间距 n 焊缝段数 I :焊缝长度 （不计弧坑） e ：焊缝间距 n 焊缝段数 K :焊角尺寸或SixI-/ K I说明：当无焊缝长度尺寸是表示焊缝是通长连续的； 当对接焊缝（含角对接 组合焊缝）无有效深度的尺寸标注时，表示全熔透。
钢结构施工图识读一、引言随着现代建筑技术的不断发展，钢结构在建筑工程中的应用越来越广泛。
钢结构施工图是指导工程施工的重要技术文件，因此，正确理解和识读钢结构施工图对于保证工程质量、提高施工效率具有重要意义。
本文将介绍钢结构施工图的基本要素、识读方法和注意事项。
二、钢结构施工图基本要素1、图纸目录：列出图纸的名称、编号和页数，方便查找和阅读。
2、设计说明：对钢结构的设计要求、施工工艺、材料规格等进行详细说明。
3、平面图：显示钢结构的平面布置，包括钢柱、钢梁、支撑等构件的位置和尺寸。
4、立面图：显示钢结构的立面布置，包括各层钢柱、钢梁、支撑等构件的相对位置和尺寸。
5、剖面图：显示钢结构的内部结构，包括各层钢柱、钢梁、支撑等构件的连接方式和构造细节。
6、节点详图：显示钢结构的节点构造，包括钢柱与钢梁的连接节点、支撑与钢柱的连接节点等。
7、材料表：列出钢结构所需材料的规格、数量和使用部位，方便材料采购和施工管理。
8、施工工艺流程图：列出钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。
三、钢结构施工图识读方法1、熟悉图纸目录：首先阅读图纸目录，了解图纸的组成和内容，为后续阅读做好准备。
2、仔细阅读设计说明：设计说明是钢结构施工的重要依据，要认真阅读并理解其中的要求和规定。
3、理解平面图：阅读平面图时，要重点钢柱、钢梁、支撑等主要构件的位置和尺寸，理解各构件之间的关系。
4、分析立面图：阅读立面图时，要重点各层钢柱、钢梁、支撑等构件的相对位置和尺寸，了解结构的垂直关系。
5、研究剖面图：阅读剖面图时，要重点钢结构的内部结构，了解各层钢柱、钢梁、支撑等构件的连接方式和构造细节。
6、详读节点详图：节点详图是钢结构施工的关键部分，要认真阅读并理解各节点的构造和连接方式。
7、掌握材料表：阅读材料表时，要了解所需材料的规格、数量和使用部位，为材料采购和施工管理提供依据。
8、理解施工工艺流程图：阅读施工工艺流程图时，要了解钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。
钢结构识图基础知识培训讲义（图⽂并茂）钢结构识图培训讲义第⼀章识图基础⼀、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使⽤是不⼀定完整，可能只出现其中两个。
有剖视符号的情况下，按照符号所⽰⽅向看物体，⽆剖视符号时，⼀般习惯的看图⽅向是：侧视图在正视图的右侧时，表⽰是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表⽰是站在正视图中物体的左侧向右看；俯视图表⽰从上向下看到的正视图中的物体看图⽅向的正确⾄关重要，决定了装配⽅向的正确与否，由于详图绘制⼈员的个体差异，选择表达⽅式上会有所差异，需要在图⾯上相互印证，如有不⼀致处及时和制图⼈员沟通确认。
⼆、剖⾯符号和断⾯符号1.断⾯符号表⽰从符号处剖开看到的断⾯，不表⽰断⾯后⽅的其他东西；2.剖⾯符号表⽰从符号处剖开看到的断⾯及断⾯后⽅的其他东西；3.在钢构详图中，断⾯符号和剖⾯符号使⽤上有些随意，是因为功能上⽐较接近，着重表达的是看物体的⽅向。
看物的⽅向是从粗线朝⽂字的⽅向看。
粗线表⽰⼈的眼睛，⽂字表⽰看的朝向。
三、索引符号及节点符号1.不带剖视⽅向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，⽐如“详图-09”或“09”等。
有时也直接索引出来后直接放⼤，不⽤到节点符号，如下图：与剖(断)⾯符号类似，看物的⽅向是从粗线朝细线的⽅向看。
粗线表⽰⼈的眼睛，细线表⽰看的朝向。
四、对称符号五、焊缝符号*1. 焊缝基本符号（常⽤）：表⽰焊缝横截⾯形状的符号2. 辅助符号：表⽰焊缝表⾯形状特征的符号3.补充符号：补充说明焊缝的某些特征⽽采⽤的符号4.尾注：是对焊缝的要求进⾏备注，⼀般说明质量等级，适⽤范围、剖⼝⼯艺的具体编号等常⽤的坡⼝的形状和尺⼨可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡⼝节点表，可供参考：5.焊缝尺⼨的标注：说明：当⽆焊缝长度尺⼨是表⽰焊缝是通长连续的；当对接焊缝（含⾓对接组合焊缝）⽆有效深度的尺⼨标注时，表⽰全熔透。
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Yb.带吊车的门式刚架2 K5 J% N# x' p: p2 Rc.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点O; `! ^4 Q# r1 @5 j8 L# n* Xb.梁、柱节点+ @. r: U' X R) g5 l' @．4 I% m! D; ?1 n% R■局部二层节点参照多层框架体系。
、刚架衍生形式1-1-5* t! z- I3 P. F& J! `; T* E: y/ \■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示6 V) u$ B5 o1 v3J．1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Yb.带吊车的门式刚架2 K5 J% N# x' p: p2 Rc.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点" O; `! ^4 Q# r1 @5 j8 L# n* Xb.梁、柱节点+ @. r: U' X" R) g5 l' @4 I% m! D; ?1 n% R■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示6 V) u$ B5 o1 v3 J1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
钢结构识图大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
b.柱、梁节点?2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
钢结构识图基础一、施工图基本知识在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设计和施工详图设计两个阶段。
设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。
设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。
它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少。
内容一般包括：设计总说明、结构布置图、构件图、节点图和钢材订货表等。
施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。
内容包括：构件安装布置图、构件详图等。
本书只介绍钢结构设计图的识读。
1．制图标准有关规定（1）线型在结构施工图中图线的宽度b通常为2．Omm、1．4mm、O．7mm、O．5mm、O．35mm，当选定基本线宽度为b时，则粗实线为b、中实线为O．5b、细实线为O．25b。
在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组。
各种线型及线宽所表示的内容如表1-1。
（2）构件名称的代号作业：思考题——1，2 2．材料代号钢材的牌号1．普通碳素结构钢碳素钢是以铁为基本成分，以碳为主要合金元素的铁碳合金。
碳钢除含铁、碳外，还含有少量的有益元素锰、硅及少量的有害杂质元素硫、磷。
普通碳素结构钢按其质量等级不同可分为A、B、C、D四个等级。
其中A级一般不做冲击试验；B级做常温冲击试验；C级做0℃冲击试验；D级做-20℃冲击试验。
因此D级质量最好，C、D级可用做重要的焊接结构。
普通碳素结构钢的牌号是由代表屈服点的字母Q、屈服点的数值以及质量等级和脱氧方法四个部分按顺序组成。
“F”表示沸腾钢，“b”表示为半镇静钢，“Z”表示镇静钢，“TZ”表示特殊镇静钢。
通常镇静钢和特殊镇静钢不标注符号。
例如：Q235-B．F表示钢材屈服点为235N／mm2，钢材的质量等级为B级，沸腾钢。
沸腾钢是在熔炼钢液中加人弱脱氧剂进行脱氧；镇静钢和特殊镇静钢是在熔炼钢液中加入强脱氧剂进行脱氧，脱氧彻底充分，质量比沸腾钢好，价格也比沸腾钢高；半镇静钢的价格和质量介于沸腾钢和镇静钢之间。
现行国家标准《碳素结构钢》(GB 700-88)将普通碳素结构钢分为Q195、Q215、Q235、Q255、Q275等五种牌号，其中Q235在使用、加工和焊接方面的性能较好，是钢结构中最常用的钢种之一。
2．优质碳素结构钢优质碳素结构钢比普通碳素结构钢杂质含量少、性能优越。
优质碳素结构钢的牌号是由两位阿拉伯数字和随其后加注的规定符号来表示。
如08F、45、20A、70Mn、20g等，牌号中的两位阿拉伯数字，表示以万分之几计算的平均碳的质量分数。
例如“45”表示这种钢的平均碳的质量分数为0．45％；阿拉伯数字之后标注的符号“F”表示沸腾钢；“b”表示半镇静钢，镇静钢不标注符号；阿拉伯数字之后标注的符号“Mn”表示钢中锰的质量分数较高，达到0.7％～1.0％，普通含锰量的钢不标注其符号；阿拉伯数字之后标注的符号“A”表示高级优质碳素结构钢，“E”表示特级优质碳素结构钢，钢中硫的质量分数小于0.03％，磷的质量分数小于O.035％；阿拉伯数字之后标注的符号表示专门用途钢，其中“g”表示锅炉用钢，“R”表示压力容器用钢，“q”表示桥梁用钢，“DR"表示低温压力容器用钢等。
3．低合金高强度结构钢低合金高强度结构钢的牌号表示方法与普通碳素结构钢相同，由代表屈服点的字母Q、屈服点的数值、质量等级符号三个部分按顺序组成。
只是质量等级有A、B、C、D、E五个等级，其中E级需要做-40℃的冲击试验。
现行国家标准《低合金高强度结构钢》(GBl591—94)按屈服强度高低将低合金高强度结构钢分为Q295、Q345、Q390、Q420、Q460等五种牌号。
4．合金结构钢合金结构钢的牌号用阿拉伯数字和合金元素符号表示。
前面两位阿拉伯数字表示钢中以万分之几计算的平均碳的质量分数，接着是合金所含的元素符号和平均质量分数。
元素的平均质量分数<1.5％，该元素只标注符号。
1．3 螺栓与球节点螺栓作为钢结构的主要连接紧固件，通常用于钢结构构件间的连接、固定和定位等。
螺栓有普通螺栓和高强度螺栓两种。
1．普通螺栓普通螺栓的紧固轴力很小，在外力作用下连接板件即将产生滑移，通常外力是通过螺栓杆的受剪和连接板孔壁的承压来传递。
普通螺栓质量等级按螺栓加工制作的质量及精度公差不同，分A、B、C三个等级。
A级的加工精度最高，C级最差。
A、B级螺栓称精制螺栓，C级则称粗制螺栓。
A、B级螺栓杆身经车床加工制成，加工精度高。
A级螺栓适用于小规格螺栓，直径d≤M24，长度l≤150mm和lOd；B 级螺栓适用于大规格螺栓，d>M24，长度l>150mm和lOd；C级螺栓是用未经加工的圆钢制成，杆身表面粗糙，加工精度低，尺寸不准确。
螺栓孔壁质量类别分I、Ⅱ两类，I类孔的质量高于Ⅱ类孔。
I 类孔通常是指由下列三种方法加工制成：1)在装配好的构件上按设计孔径钻成的孔；2)在单个零件上或构件上按设计孔径用钻模钻成的孔；3)在单个零件上先钻成或冲成较小的孔径，然后在装配好的构件上再扩钻至设计孔径的孔。
Ⅱ类孔是在单个零件上一次冲成或不用钻模钻成的孔。
螺栓孔壁质量类别与螺栓等级是相匹配的，A、B级螺栓与I类孔匹配使用。
I类孔的孔径与螺栓公称直径相等，基本上无缝隙，螺栓可轻击入孔。
C级螺栓常与Ⅱ类孔匹配使用，Ⅱ类孔的孔径比螺栓直径大l～2mm，缝隙较大，螺栓入孔较容易，抗剪性能较差，只适用于受拉力的连接，受剪时用支托承受剪力。
若C级螺栓用于受剪，也只能在承受静载结构中的次要连接或临时固定用的安装连接。
普通螺栓的连接对螺栓紧固轴力没有要求，一般由操作工使用普通扳手靠自己的力量拧紧，使被连接板件接触面贴紧无明显间隙即可。
建筑钢结构中常用的普通螺栓的性能等级有4.6、4．8、5．6、8．8等四个等级。
螺栓的性能等级代号以两个数值表示，前一个数值表示螺栓公称的最低抗拉强度，后一个数值表示螺栓的屈强比。
如4．6表示螺栓最低抗拉强度为400N／mm2，0．6表示螺栓的屈服强度与抗拉强度的比值为O．6。
普通螺栓常用Q235钢制作，通常为六角头螺栓，标记为Md×L。
其中d为螺栓的直径、L为螺栓的公称长度。
普通螺栓常用的规格有M8、M10、M12、M16、M20、M24、M30、M36、M42、M48、M56和．M64等。
2．高强度螺栓高强度螺栓连接受力性能好、连接刚度高、抗震性好、耐疲劳、施工简便，它已广泛地被用于建筑钢结构的连接中，成为建筑钢结构的主要连接件。
高强度螺栓的类型及一般要求：高强度螺栓根据其受力特征的不同可分为摩擦型高强度螺栓和承压型高强度螺栓。
摩擦型高强度螺栓是通过螺栓紧固轴力，将连接扳叠压紧，剪力靠压紧扳叠间的摩擦阻力传递，以摩擦阻力刚被克服作为连接承载力的极限状态。
承压型高强度螺栓当剪力大于摩擦阻力后，连接扳叠产生相对滑移，栓杆与扳叠有挤压，它是以栓杆被剪断或连接扳件被压坏作为承载力极限状态，其承载力极限值大于摩擦型高强度螺栓。
目前生产商供应的高强度螺栓，摩擦型和承压型在制造和构造上没有区分，只是承载力极限状态取值不同。
建筑钢结构中常用的高强度螺栓有大六角头高强度螺栓和扭剪型高强度螺栓两种。
我国使用的大六角头高强度螺栓有8．8级和10级两种，大六角头高强度螺栓连接副含一个螺栓、一个螺母和两个垫圈。
扭剪型高强度螺栓只有10．9级一种，扭剪型高强度螺栓连接副含一个螺栓、一个螺母和一个垫圈。
高强度螺栓的力学性能是以经热处理后的数值为准，其性能等级代号与普通螺栓相同，用两个数值表示，如8．8级和10．9级，前一个数值表示经热处理后的最低抗拉强度，8和10分别表示最低抗拉强度为800N／mm2和1000N／mm2；后一个数值表示螺栓经热处理后的屈强比为0．8和0．9。
3．锚栓锚栓主要是作为钢柱脚与钢筋混凝土基础的连接承受柱脚的拉力，并作为柱子安装定位时的临时固定。
锚栓的锚固长度不能小于锚栓直径的25倍。
锚栓通常用Q235或Q345等塑性性能较好的钢制作，它是非标准件，直径较大。
锚栓在柱子安装校正后，锚栓垫板要焊死，并用双螺母紧固，防止松动。
4．圆柱头焊钉圆柱头焊钉(又称带头栓钉)是高层建筑钢结构中用量较大的连接件，它是作为钢构件与混凝土构件之间的抗剪连接件，其形状和规格参见国家标准《圆柱头焊钉》(GB 10433-89)。
高层建筑钢结构中的梁、柱构件上常用的圆柱头焊钉直径为16mm-9mm及22mm。
5．球节点建筑钢结构中，常用的网架球节点有螺栓球节点和焊接球节点两大类。
（1）螺栓球节点螺栓球节点是由钢球、螺栓、封板或锥头、套筒、螺钉或销子等组成，如图1-27。
图1-27螺栓球节点组成高强螺栓在整个节点中是最关键的传力部件，它的强度等级要达到8．8级或10．9级。
6．螺栓、孔、电焊铆钉的表示方法螺栓、孔、电焊铆钉的表示方法见表1—21。
1．5 焊缝及其表示方法1．焊缝符号的表示焊缝符号表示的方法及有关规定：①焊缝的引出线是由箭头和两条基准线组成，其中一条为实线，另一条为虚线。
线型均为细线，如图1-33。
②基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
③若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。
④当为双面对称焊缝时，基准线可不加虚线，如图1-35。
⑤箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。
⑥基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
⑦焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。
⑧在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸，并加注“相同焊缝的符号”，相同焊缝符号为3／4圆弧，画在引出线的转折处，如图1-37(a)。
在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A、B、C在同一类焊缝中可选择一处标注代号，如图1-37(b)。
2．焊缝的质量检验焊接的质量检查是钢结构质量保证体系的一个重要环节。
钢结构的焊缝质量等级根据结构的重要性、实际承受荷载的特性、焊缝的形式、工作环境以及应力状态的不同，可分为三个等级。
