驼峰作业方案

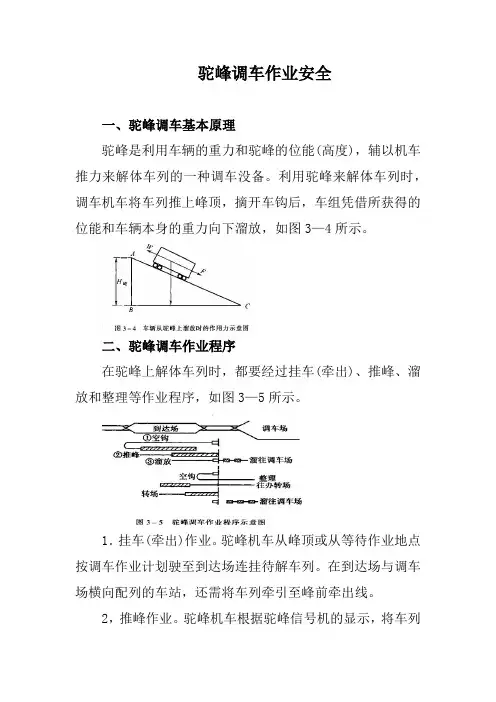

驼峰调车作业安全一、驼峰调车基本原理驼峰是利用车辆的重力和驼峰的位能(高度)，辅以机车推力来解体车列的一种调车没备。

利用驼峰来解体车列时，调车机车将车列推上峰顶，摘开车钩后，车组凭借所获得的位能和车辆本身的重力向下溜放，如图3—4所示。

二、驼峰调车作业程序在驼峰上解体车列时，都要经过挂车(牵出)、推峰、溜放和整理等作业程序，如图3—5所示。

1．挂车(牵出)作业。

驼峰机车从峰顶或从等待作业地点按调车作业计划驶至到达场连挂待解车列。

在到达场与调车场横向配列的车站，还需将车列牵引至峰前牵出线。

2，推峰作业。

驼峰机车根据驼峰信号机的显示，将车列推送至峰顶驼峰主体信号机前准备解体。

在采取双推单溜作业方案的驼峰，还包括将车列预推至驼峰信号机前等待。

3．溜放作业。

按照驼峰色灯信号机的显示要求，进行定、变速推峰，对车列进行解体．使被摘解的车组脱钩，车辆依靠本身的重力自行溜向调车场内指定线路。

在溜放过程中，还包括向禁溜线取送禁溜车(或暂时存放在迂回线)的作业。

4．整理作业。

驼峰分解一个(或几个)车列后，机车将禁止溜放的车辆从禁溜线上取出，通过迂回线送至峰下调车线，并在调车线进行整理作业，消除车组之间的“天窗”和各线路的“堵门车”，为下一批驼峰分解车列打好基础。

当采用双推双溜作业方案时还有交换转场车作业。

三、影响驼峰解体车辆走行的因素了解和掌握影响驼峰解体车辆走行的因素，对调车作业安全有重要作用。

影响驼峰解体车辆走行主要有以下几种因素：1．车辆或车组的走行性能。

车辆的走行性能取决于车辆走行部分各部件的状态及油润情况，还取决于车种、车型、载重、气候条件及线路状况等，根据车辆走行阻力的大小可分为易行车和难行车。

(1)易行车。

惰力大、运行阻力小的车辆。

如装载油、钢、煤、粮等重质货物的车辆。

(2)难行车。

惰力小、运行阻力大，行走比较困难的车辆。

如空车及装载轻浮货物的车辆等。

2．线路运行阻力。

根据线路阻力的大小，可将调车线分为难行线和易行线。

铁路驼峰调车作业驼峰是利用车辆的重力和驼峰的高度(位能)并辅以机车推力来解散车列的一种调车设备。

驼峰由推送部分、溜放部分和峰顶平台组成。

推送部分的坡度是为了形成驼峰的高度和车钩的压缩状态。

溜放部分的坡度是为了提高车组的溜行速度和车组间必要的间隔。

峰顶平台则起到缓和上述两个坡段的连接、防止车钩折损的作用。

驼峰组成如图3－6所示。

驼峰按其技术设备和制动工具的不同可分为简易驼峰、非机械化驼峰、机械化驼峰、半自动化驼峰和自动化驼峰几种类型。

驼峰类型不同，其调车作业方法也不尽相同。

一、简易驼峰和非机械化驼峰调车简易驼峰一般是在原有牵出线的基础上修建的，它具有投资少、修建快、调车效率和安全都比牵出线好等优点。

简易驼峰峰高约1.5～2.0m，设一股推送线和一股溜放线，调车场头部平面为复式梯线形或非对称线柬形布置，设置的道岔采用电气集中或人工就地操纵，峰下咽喉区不设制动位，调车场内使用铁鞋制动。

简易驼峰一般设置在区段站或小型编组站。

非机械化驼峰调车场头部一般采用对称道岔和对称形线束布置，道岔控制采用驼峰自动集中或电气集中，峰下咽喉区未设车辆减速器制动位，只在调车场使用铁鞋制动。

非机械化驼峰一般设在调车线路少、改编作业量不大的编组站上，现在几乎没有了。

简易驼峰和非机械化驼峰的调车作业指挥方式、溜放车组速度的控制方法基本相同，一般都未设车辆减速器，调车线上的目的制动都采用铁鞋和手制动机制动。

二、机械化驼峰调车机械化驼峰调车是由专门的机电设备或工具来控制驼峰调车场指挥调车和溜放作业。

机械化驼峰的峰高一般在3m1)A上，并具有合理平纵断面的驼峰咽喉和调车线路，峰下咽喉采用6号或6.5号对称双开道岔，调车场成对称式线束形布置，一般设有两条推送线和两条溜放线，并设有禁溜线和迂回线，峰下咽喉区设有车辆减速器等调速装置。

机械化驼峰调车作业主要是解体作业。

根据机械化驼峰设备和使用的调车机车台数的不同，调车作业组织可采用以下几种方案：(一)单推单溜具有一条推送线和一条溜放线，使用一台调车机车工作，并担任峰下调车场的整理工作。

铁路驼峰调车作业基本知识概述驼峰是利用车辆的重力和驼峰的高度(位能)并辅以机车推力来分解车列的一种调车设备。

驼峰由推送部分、溜放部分和峰顶平台组成。

推送部分的坡度是为了形成驼峰的高度和车钩的压缩状态。

溜放部分的坡度是为了提高车组的溜行速度和车组间必要的间隔。

峰顶平台则起到缓和上述两个坡段的连接、防止车钩折损的作用。

驼峰组成如图3-6所示。

驼峰按其技术设备和制动工具的不同可分为简易驼峰、非机械化驼峰、机械化驼峰、半自动化驼峰和自动化驼峰几种类型。

驼峰类型不同，其调车作业方法也不尽相同。

一、简易驼峰和非机械化驼峰调车简易驼峰一般是在原有牵出线的基础上以抬高牵出线，平地起峰修建而成的，它具有投资少、修建快、调车效率和安全都比牵出线好等优点。

简易驼峰峰高约1.5～2.0m，设一股推送线和一股溜放线，调车场头部平面为复式梯线形或非对称线束形布置，设置的道岔采用电气集中或人工就地操纵，峰下咽喉区不设制动位，调车场内使用铁鞋制动。

简易驼峰一般设置在区段站或小型编组站。

非机械化驼峰一般设有2条推送线和1条溜放线，调车场头部采用对称道岔和对称线柬形布置，道岔控制采用驼峰自动集中或电气集中，峰下咽喉区未设车辆减速器制动位，只在调车场使用铁鞋制动。

非机械化驼峰一般设在调车线路少、改编作业量不大的中、小型编组站上。

简易驼峰和非机械化驼峰的调车作业指挥方式、溜放车组速度的控制方法基本相同，一般都未设车辆减速器，调车线上的目的制动都采用铁鞋和手制动机制动。

在调车作业方面有以下特点。

1.简易驼峰调车作业和平面牵出线调车作业相比具有的特点(1)车辆溜行的动力：在平面牵出线上，车辆溜放至指定的线路，完全依靠机车的推送力；而简易驼峰调车主要依靠车辆本身的重力(即利用驼峰的位能高度)，调车机车的推送力只起辅助作用，在必要时利用调车机车的推送力来弥补峰高的不足。

(2)提钩地点：平面牵出线调车过程中，溜放作业的进程逐钩移向调车场，提钩地点是不固定的；而在简易驼峰调车作业中，车辆的提钩地点基本上固定在压钩坡至峰顶这一区域内进行。

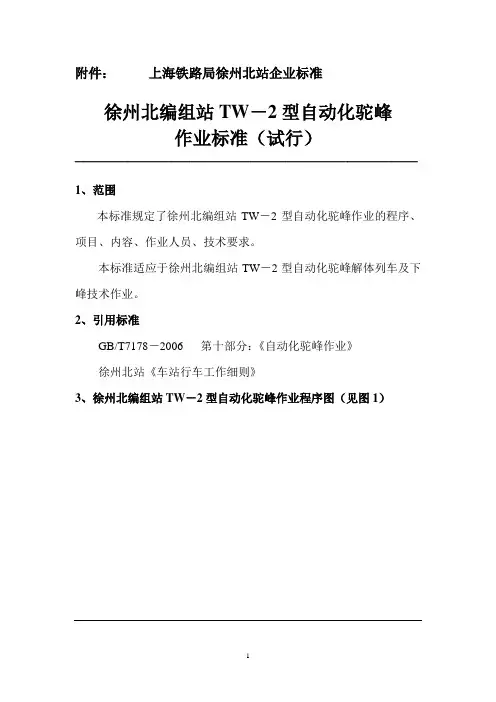

附件：上海铁路局徐州北站企业标准
徐州北编组站TW－2型自动化驼峰
作业标准（试行）
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿1、范围
本标准规定了徐州北编组站TW－2型自动化驼峰作业的程序、项目、内容、作业人员、技术要求。

本标准适应于徐州北编组站TW－2型自动化驼峰解体列车及下峰技术作业。

2、引用标准
GB/T7178－2006 第十部分：《自动化驼峰作业》
徐州北站《车站行车工作细则》
3、徐州北编组站TW－2型自动化驼峰作业程序图（见图1）
图1 徐州北编组站TW-2型自动化驼峰作业程序图
徐州北编组站
TW－2型
自动化驼峰作业
1、准备进路
2、单机走行
1、允许预推
3、挂车试拉
2、监视预推
1、准备进路
2、开放信号
3、分解车列
4、制动作业
5、禁溜（迂回）线
送车
1、准备进路
2、下峰作业
3、返峰作业
一、连挂车列
二、推送车列
三、解散车列
四、下峰作业
4、徐州北编组站TW-2型自动化驼峰作业标准（试行）。

电务设备驼峰类作业指导书第一章驼峰类设备技术要求一、技术要求1 车辆传感器主要技术要求1.1检查基础不破损、不倾斜，箱盒体不腐蚀、无裂纹、油饰良好、铭牌标识齐全、清晰。

1.2箱盒盖关闭严密，盘根防尘防水良好，加锁装置良好。

1.3检查配线无破皮，端子紧固，绑扎良好，线头无伤痕，配线整齐，垫片螺母齐全。

1.4电缆引入封胶不龟裂，无废孔。

1.5箱盒内部清洁，油漆良好。

1.6表面无铁屑、杂物；引入线安装、防护良好。

1.7端子编号、电缆去向铭牌正确清晰，配线图纸正确清晰。

1.8车辆传感器技术标准(T-LJ型)：1.9线圈直流电阻：1000Ω±10%。

1.10线圈对地绝缘电阻≥20MΩ。

1.11传感器空载电压8V±0.5V。

1.12传感器安装传感器高度：44±2mm；中心度：35mm。

1.13计轴误差率±0.01%。

1.14车辆传感器技术标准(CYL型-无源）1.15线圈直流电阻：1000Ω±10%。

1.16线圈对地绝缘电阻≥20MΩ。

1.17传感器电压VPP≥2V。

1.18计轴误差率±0.01%。

1.19车辆传感器适应车速范围：无源、有源型 3~30km/h。

1.20车辆传感器安装要求1．20.1 传感器安装传感器高度：有源为44±2mm；距离中心度：35mm；无源37±2mm；距离中心度：15±3mm。

2 车辆减速器主要技术要求2.1 轨枕板完整、无严重破损，减速器整机及部件安装方正，无变形、无裂纹，各部螺栓、弹簧垫圈齐全紧固，机体清扫良好。

2.2控制阀箱、管路各部密封作用良好，不漏气、漏油，箱内阀体安装牢固，各部油饰良好。

2.3气缸、油缸使用的高压胶管不得有漏气、漏油、变形及其它异状，外表面无严重龟裂老化，不得与其它零件相碰。

2.4各轴挡圈、销、轴安装良好，调整垫板不脱出、锁压角铁固定良好。

2.5各轴套绝缘良好，减速器轨道电路区段绝缘电阻在最不利的条件下应≥50Ω。

铁路驼峰调车作业一、驼峰调车基本原理驼峰是利用车辆的重力和驼峰的位能(高度)，辅以机车推力来解散车列的一种调车设备。

利用驼峰来解散车列时，调车机车将车列推上峰顶，摘开车钩后，车组凭借所获得的位能和车辆本身的重力向下溜放，如图2—18所示。

二、驼峰调车作业程序在驼峰上解体车列时，都要经过挂车(牵出)、推峰、溜放和整理等作业程序，如图2—19所示。

1．挂车(牵出)：驼峰机车从峰顶或从等待作业的地点按调车作业计划驶至到达场连挂待解车列。

在到达场与调车场横向配列的车站，还需将车列牵引至峰前牵出线。

2.推峰：驼峰机车根据驼峰信号机的显示，将车列推送至峰顶驼峰主体信号机前准备解体。

在采取双推单溜作业方案的驼峰，还包括将车列预推至驼峰信号机前等待。

3．溜放：按照驼峰色灯信号机的显示要求，进行定、变速推峰，对车列进行解体，使被摘解的车组脱钩，依靠车辆本身的重力自行溜向调车场内指定的线路。

在溜放的过程中，还包括向禁溜线取送禁溜车(或暂时存放在迂回线)的作业。

4．整理：驼峰分解一个(或几个)车列后，机车将禁止溜放的车辆从禁溜线上取出，通过迂回线送至峰下调车线，并在调车线进行整理作业，消除车组之间的“天窗”和线路的“堵门车”，为下一批驼峰分解车列打好基础。

当采用双推双溜作业方案时还有交换转场车作业。

三、影响驼峰解散车辆走行的因素1．车辆或车组的走行性能。

车辆的走行性能取决于车辆走行部分各部件的状态及油润情况，还取决于车种、车型、载重、气候条件及线路状况等，根据车辆走行阻力的大小可分为易行车和难行车。

易行车——惰力大、运行阻力小的车辆。

如装载油、钢、煤、粮等重质货物的车辆；难行车——惰力小，运行阻力大，行走比较困难的车辆。

如空车及装载轻浮货物的车辆。

2．线路运行阻力。

根据线路阻力的大小，可将调车线分为难行线和易行线。

难行线——经过道岔多、曲线多，或者线路内溜行方向为上坡(反坡)，阻力较大，车辆溜行比较困难的线路。

易行线——经过道岔、曲线较少，或线路内溜行方向为下坡(顺玻)，阻力小，车组容易溜行的线路。

机械化驼峰
1．机械化驼峰调车作业程序
根据机车台数、设备条件的不同，驼峰作业方案可以有多种，但无论采用何种方案，解体一个车列都需要经挂车（牵出）、推峰、溜放、整理等作业程序（如图LB2-1）。

图LB2-1 机械化驼峰作业程序
1.1 挂车（牵出）：驼峰机车从峰顶或等待作业地点至到达场连挂待解车列。

1.2推峰：根据驼峰信号机的显示将车列推送至峰顶驼峰信号机前准备解体。

采用双推单溜方案将车列预推到驼峰信号机前等待。

1.3 溜放：按驼峰信号机显示要求进行定、变速推峰对车列进行解体（包括去禁溜线、
迂回线）。

1.4整理：解体一个（几个）车列后下峰去调车线进行整理作业，消除“天窗”和“堵门”车，为下批分解车列打好基础（包括交换场车作业）。

2.机械化驼峰调车作业方案
根据驼峰调车设备条件和配属的调车机车
台数的不同，驼峰作业组织就有不同的方案。

对驼峰调车作业方案的共同要求是：在保证驼峰调车作业安全的基础上，对各项作业尽可能做到快速、平行和不间断的进行。

以提高驼峰调车机使用效率和驼峰解体能力。

驼峰调车作业方案主要有以下两种。

2.1 单推单溜作业方案
2.1.1设备：设一条推送线（如图LB2-2），使用一台驼峰调车机担当解体工作，并负责下峰整理。

此方案适用于作业量较小的技术站。

图一
1.2 派班会。

明确检修作业负责人、室内外防护员、作业人员、时间、地点、检修要求和安全预判及安全讲话。

1.3 工具及仪表准备。

联络工具、夜间照明灯、手锤、扳手、克丝钳、尖嘴钳、长嘴钳、套筒扳手、螺丝刀、钢卷尺、毛刷、开箱钥匙、防护员防护用具、万用表、冲子等。

1.4 材料准备：卡钉（线卡）、各类引线、铁丝、油料、棉纱等 2 巡检作业流程
做到一看、二敲、三紧、四注油。

2.1 一看：看五项内容
一看箱盒裂纹、无破损，加锁装置良好。

二看硬面化完好、无异物，基础不倾斜，外界无干扰，设备铭牌清晰。

三看各类连接线连接、固定良好无锈蚀，防护线无破皮，无膨胀，防混措施良好；四看绝缘位置正确、无破损，轨端无侧磨，肥边。

五看塞钉头涂油漆密封（图二）：
驼峰交直流轨道电路巡检作业指导书
1 巡检准备
1.1 预测预判。

通过信号集中监测，对当日作业区域轨道电路曲线进行调阅分析（图一），针对可能存在的问题，提出巡检要求。

图二
2.2 二敲：敲四处地方
一敲钢轨绝缘扣件、螺栓是否松动，检查扣件是否碰鱼尾板。

二敲道岔连接杆、安装装置、尖端杆螺丝是否松动，看绝缘安装及外观是否良好。

三敲轨距杆固定螺栓是否松动。

四敲地锚桩固定螺栓是否松动。

2.3 三紧：紧固各部螺栓
各部螺栓紧固，结合部螺栓通知工务及时紧固，确认各部绝缘有效，安装良好。

2.4 四注油
对箱盒基础、加锁装置、连接线、塞钉进行注油。

驼峰作业方案图随着科技的发展和生活节奏的加快，越来越多的人选择在家办公或自由职业。

然而，如果没有一个合理的工作安排和时间管理，就很容易陷入拖延、缺乏效率的困境。

幸运的是，有一种被称为“驼峰作业方案图”的工具可以帮助我们更好地组织时间、提高工作效率。

驼峰作业方案图是一种时间管理工具，其形状类似于驼峰。

它的主要目的是将我们的工作时间分成不同的阶段，从而更好地安排我们的工作和休息时间。

通过合理分配时间，我们可以增加工作的产出，减少拖延，提高工作效率。

首先，一个好的驼峰作业方案图应该包含清晰的工作时间和休息时间。

工作时间可以根据个人的习惯和工作内容进行调整，但是我们应该尽量避免上午和下午的长时间连续工作。

通过将工作时间分成不同的阶段，如早上的创造性工作、中午的会议和下午的执行工作，我们可以更好地管理时间，提高工作效率。

同时，休息时间也是非常重要的。

定期的休息可以帮助我们放松身心，提高注意力和专注度。

例如，每隔一小时可以休息5-10分钟，每隔3-4小时可以休息15-30分钟。

这样的休息时间可以帮助我们重新集中注意力，提高工作效率。

其次，驼峰作业方案图还应该包含一些灵活性。

在我们的工作和生活中，总会遇到各种突发事件和意外。

一个好的驼峰作业方案图要能够适应这些变化并做出相应的调整。

例如，如果有紧急的工作需要处理，我们可以调整工作时间表，将一部分工作延后或提前完成。

或者，如果有紧急的家庭事务需要解决，我们可以将一部分工作放到休息时间来处理。

灵活性可以帮助我们更好地应对各种变化和挑战，保持工作和生活的平衡。

除了工作时间和休息时间的安排，一个好的驼峰作业方案图还应该包括任务的优先级和时间预估。

通过明确任务的优先级，我们可以更好地决定应该先完成哪些任务，哪些任务可以推迟。

同时，时间预估可以帮助我们更准确地评估任务需要的时间，避免任务时间的拖延或不充分安排。

通过合理安排任务的优先级和时间预估，我们可以更好地掌握时间，提高工作效率。

铁路驼峰调车工作概述一、驼峰驼峰是将调车场始端道岔区前线路抬到一定高度，主要利用其高度和车辆自重并辅以机车推力，使车辆自行溜到调车线上，用以解体车列的一种调车设备。

(一)驼峰的组成驼峰范围是指峰前到达场(不设峰前到达场时为牵出线)与调车场头部之间的部分线段，如图2－1所示。

它由推送部分、溜放部分和峰顶平台三部分组成。

图2－1驼峰各组成部分示意图1.推送部分。

推送部分是指经由驼峰解体的车列，其第一钩位于峰顶平台始端时，车列全长所在的线路范围。

其中，由到达场出口咽喉的最外方警冲标到峰顶平台始端的线段叫推送线。

设置这一部分的目的是为了使车辆得到必要的高度，并使车钩压紧，以便摘钩。

2.溜放部分。

溜放部分是指峰顶到计算点的线路范围。

由峰顶到计算点的线路长度称为驼峰的计算长度，其中由峰顶至第一分路道岔始端的这段线路称为溜放线。

计算点是指确定驼峰高度时，保证难行车在溜车不利条件下溜到调车场难行线某处停车或具有一定速度的地点。

驼峰调车场的调速制式不同，计算点的位置也不同。

3.峰顶平台。

峰顶平台是指驼峰推送部分与溜放部分的连接部分，设有一段平坡地段。

峰顶平台包括压钩坡和加速坡两条竖曲线的切线长。

不包括竖曲线的切线长时叫净平台。

(二)驼峰的分类1.驼峰按解体能力可分为以下三类：(1)大能力驼峰：大能力驼峰每昼夜解体能力4000辆以上，调车线不少于30条，设2条溜放线，并设有车辆溜放速度、溜放进路自动控制系统及推峰机车遥控系统。

(2)中能力驼峰：中能力驼峰每昼夜解体能力2000～4000辆，调车线17～19条，设2条溜放线，并设有溜放进路自动控制系统、机车推峰速度自动控制系统、钩车溜放速度自动或半自动控制系统及推峰机车遥控系统。

(3)小能力驼峰：小能力驼峰每昼夜解体能力2000辆以下，调车线16条及以下，设1条溜放线，并设置溜放进路自动控制系统、驼峰机车信号设备或机车遥控系统，也可采用简易的现代化调速设备。

2.驼峰按技术装备不同可分为简易驼峰、非机械化驼峰、机械化驼峰、半自动化驼峰和自动化驼峰。

铁路驼峰调车作业驼峰是利用车辆的重力和驼峰的高度(位能)并辅以机车推力来解散车列的一种调车设备。

驼峰由推送部分、溜放部分和峰顶平台组成。

推送部分的坡度是为了形成驼峰的高度和车钩的压缩状态。

溜放部分的坡度是为了提高车组的溜行速度和车组间必要的间隔。

峰顶平台则起到缓和上述两个坡段的连接、防止车钩折损的作用。

驼峰组成如图3－6所示。

驼峰按其技术设备和制动工具的不同可分为简易驼峰、非机械化驼峰、机械化驼峰、半自动化驼峰和自动化驼峰几种类型。

驼峰类型不同，其调车作业方法也不尽相同。

一、简易驼峰和非机械化驼峰调车简易驼峰一般是在原有牵出线的基础上修建的，它具有投资少、修建快、调车效率和安全都比牵出线好等优点。

简易驼峰峰高约1.5～2.0m，设一股推送线和一股溜放线，调车场头部平面为复式梯线形或非对称线柬形布置，设置的道岔采用电气集中或人工就地操纵，峰下咽喉区不设制动位，调车场内使用铁鞋制动。

简易驼峰一般设置在区段站或小型编组站。

非机械化驼峰调车场头部一般采用对称道岔和对称形线束布置，道岔控制采用驼峰自动集中或电气集中，峰下咽喉区未设车辆减速器制动位，只在调车场使用铁鞋制动。

非机械化驼峰一般设在调车线路少、改编作业量不大的编组站上，现在几乎没有了。

简易驼峰和非机械化驼峰的调车作业指挥方式、溜放车组速度的控制方法基本相同，一般都未设车辆减速器，调车线上的目的制动都采用铁鞋和手制动机制动。

二、机械化驼峰调车机械化驼峰调车是由专门的机电设备或工具来控制驼峰调车场指挥调车和溜放作业。

机械化驼峰的峰高一般在3m1)A上，并具有合理平纵断面的驼峰咽喉和调车线路，峰下咽喉采用6号或6.5号对称双开道岔，调车场成对称式线束形布置，一般设有两条推送线和两条溜放线，并设有禁溜线和迂回线，峰下咽喉区设有车辆减速器等调速装置。

机械化驼峰调车作业主要是解体作业。

根据机械化驼峰设备和使用的调车机车台数的不同，调车作业组织可采用以下几种方案：(一)单推单溜具有一条推送线和一条溜放线，使用一台调车机车工作，并担任峰下调车场的整理工作。
