第1讲：捷联惯导系统(1-1)Allan方差

捷联惯性导航系统的解算方法捷联惯性导航系统（Inertial Navigation System，简称INS）是一种利用陀螺仪和加速度计等惯性测量单元测量物体的加速度和角速度，然后通过对这些测量值的积分计算出物体的速度和位置的导航系统。

INS广泛应用于航空航天、无人驾驶车辆和船舶等领域，具有高精度和自主性等特点。

INS的解算方法一般分为初始对准、运动状态估计和航位推算三个主要过程。

初始对准是指在启动导航系统时，通过利用外部辅助传感器（如GPS）或静态校准等方法将惯性传感器的输出与真实姿态和位置进行初次校准。

在初始对准过程中，需要获取传感器的初始偏差和初始姿态，一般采用标定或矩阵运算等方法进行。

运动状态估计是指根据惯性传感器的测量值，使用滤波算法对物体的加速度和角速度进行实时估计。

常用的滤波算法包括卡尔曼滤波、扩展卡尔曼滤波和粒子滤波等。

其中，卡尔曼滤波是一种最优估计算法，通过对观测值和状态进行线性组合，得到对真实状态的最佳估计。

扩展卡尔曼滤波则是基于卡尔曼滤波的非线性扩展，可以应用于非线性INS系统。

粒子滤波是一种利用蒙特卡洛采样技术进行状态估计的方法，适用于非高斯分布的状态估计问题。

航位推算是指根据运动状态估计的结果，对物体的速度和位置进行推算。

INS最基本的航位推算方法是利用加速度值对速度进行积分，然后再对速度进行积分得到位置。

但是，在实际应用中，由于传感器本身存在噪声和漂移等误差，导致航位推算过程会出现积分漂移现象。

为了解决这个问题，通常采用辅助传感器（如GPS）和地图等数据对INS的输出进行校正和修正。

当前，还有一些先进的INS解算方法被提出，如基于深度学习的INS 解算方法。

这些方法利用神经网络等深度学习模型，结合原始传感器数据进行端到端的学习和预测，以实现更高精度的位置和姿态估计。

综上所述，捷联惯性导航系统的解算方法主要包括初始对准、运动状态估计和航位推算三个过程。

其中，运动状态估计过程利用滤波算法对传感器的测量值进行处理，得到物体的加速度和角速度的估计。

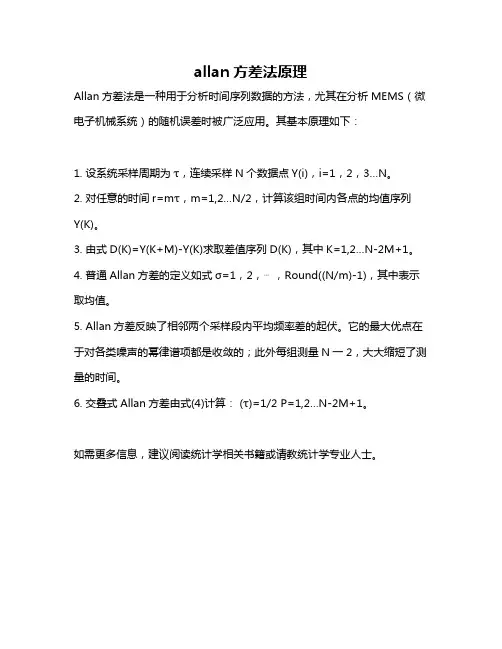

allan方差法原理
Allan方差法是一种用于分析时间序列数据的方法，尤其在分析MEMS（微电子机械系统）的随机误差时被广泛应用。

其基本原理如下：
1. 设系统采样周期为τ，连续采样N个数据点Y(i)，i=1，2，3…N。

2. 对任意的时间r=mτ，m=1,2…N/2，计算该组时间内各点的均值序列
Y(K)。

3. 由式D(K)=Y(K+M)-Y(K)求取差值序列D(K)，其中K=1,2…N-2M+1。

4. 普通Allan方差的定义如式σ=1，2，⋯，Round((N/m)-1)，其中表示取均值。

5. Allan方差反映了相邻两个采样段内平均频率差的起伏。

它的最大优点在于对各类噪声的幂律谱项都是收敛的；此外每组测量N一2，大大缩短了测量的时间。

6. 交叠式Allan方差由式(4)计算：(τ)=1/2 P=1,2…N-2M+1。

如需更多信息，建议阅读统计学相关书籍或请教统计学专业人士。

捷联惯导算法与组合导航原理讲义一、捷联惯导算法捷联惯导（Inertial Navigation System，INS）是一种通过测量惯性传感器的运动参数实现导航定位的技术。

惯性导航系统中包括了加速度计和陀螺仪等传感器，通过测量物体的加速度和角速度，可以推算出物体的位置、速度和姿态等信息。

1.1加速度计加速度计是一种测量物体加速度的传感器。

常见的加速度计有基于压电效应的传感器和基于微机电系统（Microelectromechanical System，MEMS）的传感器。

加速度计的原理是通过测量物体受到的惯性力，推算出物体的加速度。

由于加速度是速度对时间的导数，因此通过对加速度的积分操作，可以计算出物体的速度和位移。

1.2陀螺仪陀螺仪是一种测量物体角速度的传感器。

常见的陀螺仪有机械陀螺仪和MEMS陀螺仪等。

陀螺仪的原理是基于角动量守恒定律，通过测量转动惯量的变化，推算出物体的角速度。

与加速度计类似，通过对角速度的积分操作，可以计算物体的姿态。

1.3捷联惯导算法离散时间模型中，位置、速度和姿态等状态变量通过积分加速度和角速度来更新。

由于加速度计和陀螺仪测量结果存在噪声，因此在积分操作时需要加入误差补偿算法来消除误差。

常见的误差补偿算法有零偏校正和比例积分修正等。

连续时间模型中，位置、速度和姿态等状态变量通过微分方程来描述，并通过求解微分方程来更新状态。

由于计算量较大，通常需要使用数值积分方法来求解微分方程。

常见的数值积分方法有欧拉法、中点法和四阶龙格-库塔法等。

二、组合导航原理组合导航是一种融合多种导航技术的导航方式。

常见的组合导航方式有捷联惯导与GPS组合导航。

组合导航通过融合多种导航系统的测量结果，可以提高导航定位的精度和可靠性。

2.1捷联惯导与GPS组合导航捷联惯导与GPS组合导航是一种常见的组合导航方式。

在这种方式下，捷联惯导提供了高频率的惯导数据，可以提供较高的定位精度，但是由于其测量结果累积误差较大，会逐渐偏离真实轨迹。

1.阿伦方差的定义，计算方法以及物理意义。

David AIlan于1966年提出了Allan方差,最初该方法是用于分析振荡器的相位和频率不稳定性，高稳定度振荡器的频率稳定度的时域表征目前均采用Allan方差。

由于陀螺等惯性传感器本身也具有振荡器的特征，因此该方法随后被广泛应用于各种惯性传感器的随机误差辨识中。

Allan方差的基本原理如下：设系统采样周期为τ，连续采样N 个数据点.Y(i)，i=1，2，3…N。

对任意的时间r=mτ，m=1,2…N/2,由式(1)求该组时间内各点的均值序列Y(K),由式(2)求取差值序列D(K).Y(K)=1/M1()K MJ KY i+-=∑K=1,2…N-M+1 (1)D(K)=Y(K+M)-Y(K) K=1,2…N-2M+1 (2)普通AlIan方差的定义如式(3)。

其中<>表示取均值，σ=1，2，⋯，Round((N／m)-1)。

2ynσ(τ)=1/2<D((P-1)M+1)2 >(3)Allan方差反映了相邻两个采样段内平均频率差的起伏。

它的最大优点在于对各类噪声的幂律谱项都是收敛的；此外每组测量N一2，大大缩短了测量的时间。

交叠式Allan方差由式(4)计算：2ynσ(τ)=1/2<D(P)2> P=1,2…N-2M+1 (4)衡量陀螺精度的一个非常重要的指标是陀螺随机漂移(drift)，又指偏置稳定性(bias stabil—ity)以及零偏稳定性，不同应用场合对陀螺的漂移精度提出不同的要求。

MEMS的随机误差具有慢时变、非平稳的特点，因而对其的辨识更适合采用Allan方差分析法。

然而由于在相同的置信水平之下，交叠式Allan方差分析方法比普通的Allan 方差具有更大的置信区间.所谓频率稳定度是指任何一台频率源在连续运行之后，在一段时期中能产生同一频率的程度，即频率随机起伏的程度。

造成频率起伏的根本原因是噪声对信号相位或频率调制的结果。

捷联惯性导航原理概要捷联惯性导航（Inertial Navigation System，简称INS）是一种基于惯性力学原理运行的导航系统，用于测量和跟踪物体的位置、速度和加速度。

它通过内部的陀螺仪和加速度计来测量物体在空间中的运动状态，并根据质量、力和运动的基本原理来计算物体的位置和速度。

通过将陀螺仪和加速度计的输出信号转换为数字信号，并通过计算机处理，可以获得物体相对于初始参考点的位置和速度。

这些数据可以通过与地图或导航系统的集成来确定物体的位置和方向。

捷联惯性导航系统的原理是基于牛顿运动定律和旋转不变性原理。

根据牛顿第一定律，当物体处于惯性坐标系中且不受任何力的作用时，它将保持静止或匀速直线运动。

根据牛顿第二定律，当物体受到外力作用时，它将产生加速度。

根据旋转不变性原理，即物理量在不同坐标系下具有相同的数值，陀螺仪和加速度计可以测量物体的角速度和加速度，从而得到物体的位置和速度。

捷联惯性导航系统具有高精度和高稳定性的优势，尤其适用于无法使用其他导航系统（如GPS）或需要高精度导航的环境。

然而，它也存在一些局限性。

首先，由于陀螺仪和加速度计的测量误差和漂移，容易导致导航误差的累积。

其次，捷联惯性导航系统无法提供绝对位置信息，需要与其他导航系统集成才能获得绝对位置。

为了提高捷联惯性导航系统的性能，可以采用多传感器融合技术。

通过将多种导航系统（例如GPS、地图、惯性导航）的输出数据进行融合，可以提高导航的精度和可靠性，同时减少漂移和误差的影响。

总之，捷联惯性导航系统是一种基于惯性力学原理运行的导航系统，利用陀螺仪和加速度计测量物体的运动状态，并根据质量、力和运动的基本原理计算物体的位置和速度。

它具有高精度和高稳定性的优势，但也存在一些局限性，需要与其他导航系统集成才能获得绝对位置信息。

通过多传感器融合技术的应用，可以进一步提高捷联惯性导航系统的性能。

捷联惯导系统 的关键问题捷联系统的导航任务关键问题（光学陀螺捷联惯导系统）： （一）惯性器件误差的分析与补偿1．随机误差2．温度漂移误差（二）初始对准初始对准的任务是确定捷联矩阵的初始值。

初始对准的误差将会对捷联惯导系统的工作造成难以消除的影响，导致对准误差的主要因素：1．惯性器件误差；2．干扰运动。

因此，滤波技术对捷联系统尤为重要。

（三）姿态解算中的动态误差补偿高频动态环境下，必须补偿如下的整流误差：1．圆锥误差（姿态误差）2．划船误差（速度误差）3．涡卷误差（位置误差）第一部分惯性器件误差的 分析与补偿1．光学陀螺的数学模型与主要性能指标 1.1 光学陀螺的工作原理Sagnac环形干涉仪1.2 数学模型与性能指标由IEEE 标准给出的光学陀螺输入输出模型为160]101][[)/(−−+++=∆∆K D E I t N S ε （1-1）式中：为标称的标度因子，单位：（角秒/脉冲数）；0S /P "t N ∆∆/为输出脉冲速率，单位：（脉冲数/秒）； s /P I 为输入角速度，单位：（角秒/秒）；s /"E 为环境敏感误差，主要由温度变化引起，单位：； s /"D 为漂移误差，单位：；s /"k ε为标度因子误差，单位：。

ppm 表征光学陀螺的主要性能指标有标度因数、零偏、零漂、随机游走系数，其中后三项用于描述光学陀螺输出中的漂移误差。

标度因数：陀螺仪输出量与输入角速度的比值，通常取/P′′（脉冲数/角秒）的量纲。

零偏：是当输入角速度为零时陀螺仪的输出，以规定时间内测得的输出量平均值相应的等效输入角速度表示，习惯上取（度/小时）的量纲。

h/o零漂：又称为零偏稳定性。

通常，静态情况下光学陀螺长时间稳态输出是一个平稳随机过程，即稳态输出将围绕零偏起伏和波动，表示这种起伏和波动的标准差被定义为零漂，其单位用表示。

h/o随机游走系数：由白噪声产生的随时间积累的输出误差系数，其量纲为h/o，它反映了光学陀螺输出随机噪声的强度。

捷联惯导系统从20世纪60年代初开始发展起来，在1969年，捷联惯导系统作为"阿波罗"-13号登月飞船的应急备份装置，在其服务舱发生爆炸时将飞船成功地引导到返回地球的轨道上时起到了决定性作用，成为捷联式惯导系统发展中的一个里程碑。

捷联式惯性导航(strap-downinertialnavigation)，捷联（strap-down）的英语原义是“捆绑”的意思。

因此捷联式惯性导航也就是将惯性测量元件（陀螺仪和加速度计）直接装在导弹需要诸如姿态、速度、航向等导航信息的主体上，用计算机把测量信号变换为导航参数的一种导航技术。

一、捷联惯导系统工作原理及特点惯导系统基本工作原理是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度，将它对时间进行积分，之后将其变换到导航坐标系，得到在导航坐标系中的速度、偏航角和位置信息等。

捷联惯导系统（SINS）是一种无框架系统，由三个速率陀螺、三个线加速度计和微型计算机组成。

由于惯性元器件有固定漂移率，会造成导航误差，因此导弹通常采用指令、GPS或其组合等方式对惯导进行定时修正，以获取持续准确的位置参数。

如采用指令+捷联式惯导捷联惯导系统能精确提供载体的姿态、地速、经纬度等导航参数，是利用惯性敏感器、基准方向及最初的位置信息来确定运载体的方位、位置和速度的自主式航位推算导航系统。

在工作时不依赖外界信息，也不向外界辐射能量，不易受到干扰破坏。

它完全是依靠载体自身设备独立自主地进行导航，它与外界不发生任何光、声、磁、电的联系，从而实现了与外界条件隔绝的假想的“封闭”空间内实现精确导航。

所以它具有隐蔽性好，工作不受气象条件和人为的外界干扰等一系列的优点。

除此以外捷联惯导系统的最大特点是没有实体平台，即将陀螺仪和加速度计直接安装在机动载体上，在计算机中实时的计算姿态矩阵，通过姿态矩阵把导航加速度计测量的载体沿机体坐标系轴向的加速度信息变换到导航坐标系，然后进行导航计算。

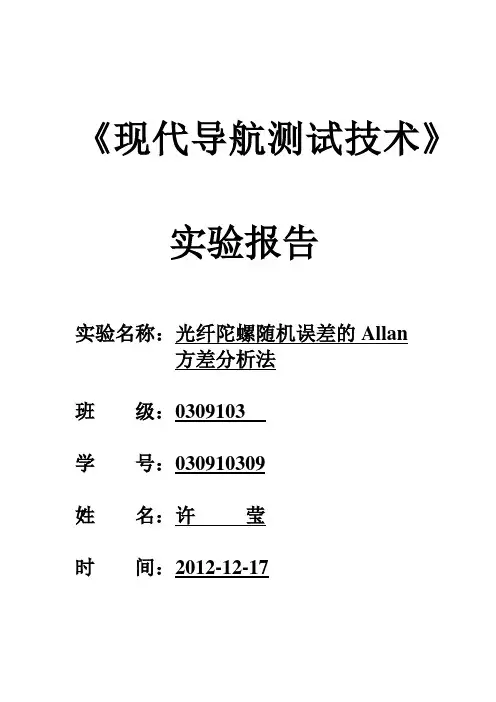

《现代导航测试技术》实验报告实验名称：光纤陀螺随机误差的Allan方差分析法班级：0309103学号：**************时间：2012-12-17一：实验目的由于光学陀螺的工作原理和环境干扰等原因，在光学陀螺输出信号中包含很多确定性和随机性的误差项。

光学陀螺的随机误差主要包括量化噪声、角速度随机游走、零偏不稳定性】角速率随机游走、速度斜坡和正弦分量，其中前三项误差被认为是其光学性能指标一部分。

对于这些随机误差，利用常规的分析方法，例如计算机样本均值和方差并不能揭示潜在的误差源，另一方面，虽然自相关函数和功率谱密度函数分别从时域和频域描述了随机误差的统计特性，但是在实际工作中通过这些函数加以分析将随机误差分离出来是很困难的。

Allan 方差法是20世纪60年代由美国国家标准局David Allan 提出的，它是一种基于时域的分析方法，不仅可以用来分析光学陀螺的误差特性，而且还可以应用于其他任何精密测量仪器.Allan 方差法的主要特点是能非常容易对各种误差源及其对整个噪声统计特性的贡献进行细致的表征和辨识，而且便于计算，易于分离。

它提供了一种识别并量化存在于数据中的不同噪声项。

二：实验原理与实验内容1.Allan 方差定义与计算设以采样时间τ0对陀螺仪输出角速率进行采样，共采样N 个点，把所获得的N 个数据分成K ，每组包含M 个采样点。

K=N/M ，M ≤（N-1）/2如图：ω1，ω2，…，ωM ωM+1，ωM+2，…，ω2M ωN-M+1，ωN-M+2，…，ωNK=1 k=2 k=K 每一组的持续时间τM =M τ0，称之为相关时间，每一组的平均值为ωk （M ）=(1)11Mk M ii Mω-+=∑ k=1,2,3,…,KAllan 方差定义为:221211111()(()())(()())22(1)K k k k k A M k M M M M k ωστωωωω-++=≡<->=--∑ 2．Allan 方差法最大的优点是可以简便细化分离、辨识光学陀螺的各项误差，同时确定各个误差项对总误差的贡献。

第二章捷联惯导系统的初试对准2.1引言惯导系统是一种自主式导航系统。

它不需要任何人为的外部信息，只要给定导航的初始条件（例如初始速度、位置等），便可根据系统中的惯性敏感元件测量的比力和角速率通过计算机实时地计算出各种导航参数。

由于“平台”是测量比力的基准，因此“平台”的初始对准就非常重要。

对于平台惯导系统，初试对准的任务就是要将平台调整在给定的导航坐标系的方向上。

若采用游动方位系统，则需要将平台调水平---称为水平对准，并将平台的方位角调至某个方位角处---称为方位对准。

对于捷联惯导系统，由于捷联矩阵T起到了平台的作用，因此导航工作一开始就需要获得捷联矩阵T的初始值，以便完成导航的任务。

显然捷联惯导系统的初始对准就是确定捷联矩阵的初始值。

在静基座条件下，捷联惯导系统的加ω。

因此b g及速度计的输入量为---b g，陀螺的输入量为地球自转角速率bie bω就成为初始对准的基准。

将陀螺及加速度计的输入引出计算机，通过计ie算机就可以计算出捷联矩阵T的初始值。

由以上的分析可以看出，陀螺及加速度计的误差会导致对准误差；对准飞行器的干扰运动也是产生对准误差的重要因素。

因此滤波技术对捷联系统尤其重要。

由于初始对准的误差将会对捷联惯导系统的工作造成难以消除的影响，因此研究初始对准的误差传播方程也是非常必要的。

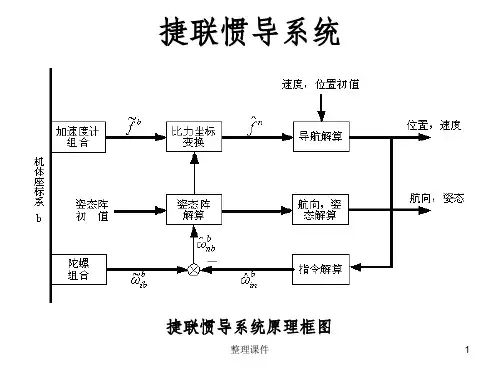

2.2 捷联惯导系统的基本工作原理捷联式惯性导航系统，陀螺仪和加速度计直接及载体固联，加速度计测量是载体坐标系轴向比力，只要把这个比力转换到导航坐标系上，则其它计算就及平台式惯性导航系统一样，而比力转换的关键就是要实时地进C，姿态矩阵也称行姿态基准计算来提供数学平台，即实时更新姿态矩阵nbC也可表为捷联矩阵。

一般选择地理坐标系为导航坐标系，那么捷联矩阵nb C，其导航原理图如图2.1所示。

示为tb由惯导系统的工作原理可以看出，捷联式惯性导航系统有以下几个主要优点: 1.惯性敏感器便于安装、维修和更换。

2.惯性敏感器可以直接给出舰船坐标系轴向的线加速度、线速度，供给舰船稳定控制系统和武备控制系统。
