汽轮机本体安装基础理论知识模拟3

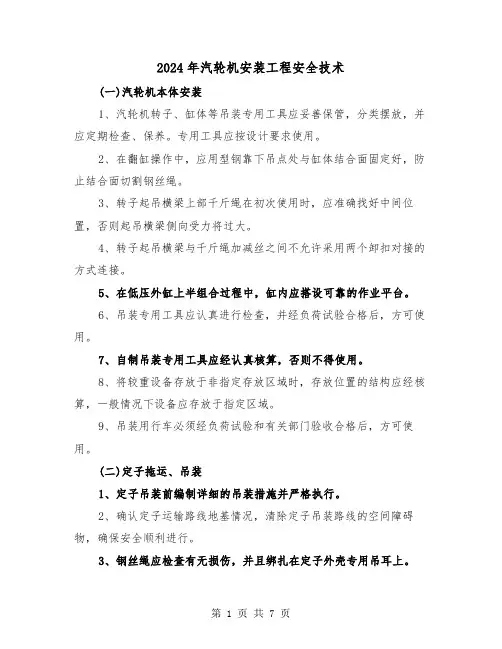

2024年汽轮机安装工程安全技术(一)汽轮机本体安装1、汽轮机转子、缸体等吊装专用工具应妥善保管，分类摆放，并应定期检查、保养。

专用工具应按设计要求使用。

2、在翻缸操作中，应用型钢靠下吊点处与缸体结合面固定好，防止结合面切割钢丝绳。

3、转子起吊横梁上部千斤绳在初次使用时，应准确找好中间位置，否则起吊横梁侧向受力将过大。

4、转子起吊横梁与千斤绳加减丝之间不允许采用两个卸扣对接的方式连接。

5、在低压外缸上半组合过程中，缸内应搭设可靠的作业平台。

6、吊装专用工具应认真进行检查，并经负荷试验合格后，方可使用。

7、自制吊装专用工具应经认真核算，否则不得使用。

8、将较重设备存放于非指定存放区域时，存放位置的结构应经核算，一般情况下设备应存放于指定区域。

9、吊装用行车必须经负荷试验和有关部门验收合格后，方可使用。

(二)定子拖运、吊装1、定子吊装前编制详细的吊装措施并严格执行。

2、确认定子运输路线地基情况，清除定子吊装路线的空间障碍物，确保安全顺利进行。

3、钢丝绳应检查有无损伤，并且绑扎在定子外壳专用吊耳上。

4、定子起吊设专人指挥，设安全监护人，吊装过程中发现问题及时处理，处理完毕后再继续吊装。

5、起吊时定子应保持水平，定子起吊离地100mm后，停止起吊，检查桥吊、钢丝绳是否有不安全因素，确认安全可靠，徐徐吊装就位。

（三）凝汽器拖运、就位大型机组的凝汽器因受体积和重量所限采用了厂房外整体组合，利用卷扬机拖运至拖运平台，再拖运至就位。

1、凝汽器组合重量较大，组合平台（即拖运平台）地基应平整、夯实，垫碎石处理，组合平台设计满足凝汽器要求。

2、升降平台加固处理：受升降平台使用性能所限，其侧向刚度较小，为防止拖运时产生的水平推力使其产生过大变形，升降平台四周应采取加固措施。

3、拖运所用机械、锁具等应事先计算，满足拖运要求。

4、拖运一般采用双绳拖运，拖运过程中应保持双绳保持同步。

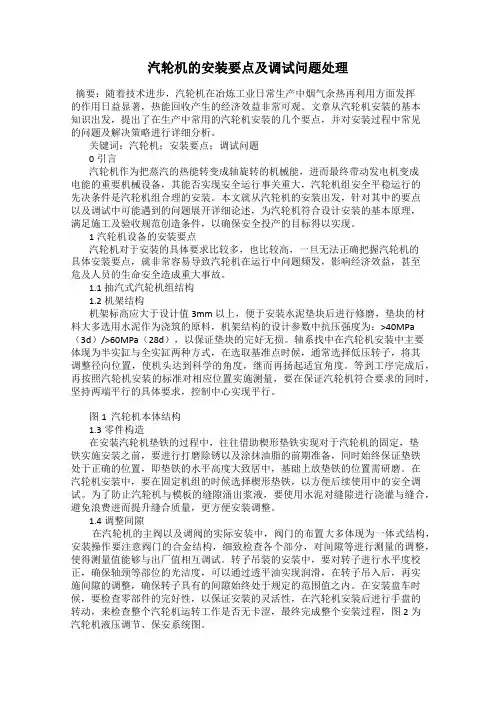

2024年汽轮机安装工程安全技术（二）摘要：汽轮机是一种常用的动力装置，广泛应用于发电、化工、石油天然气等行业。

汽轮机的安装要点及调试问题处理摘要：随着技术进步，汽轮机在冶炼工业日常生产中烟气余热再利用方面发挥的作用日益显著，热能回收产生的经济效益非常可观。

文章从汽轮机安装的基本知识出发，提出了在生产中常用的汽轮机安装的几个要点，并对安装过程中常见的问题及解决策略进行详细分析。

关键词：汽轮机；安装要点；调试问题0引言汽轮机作为把蒸汽的热能转变成轴旋转的机械能，进而最终带动发电机变成电能的重要机械设备，其能否实现安全运行事关重大，汽轮机组安全平稳运行的先决条件是汽轮机组合理的安装。

本文就从汽轮机的安装出发，针对其中的要点以及调试中可能遇到的问题展开详细论述，为汽轮机符合设计安装的基本原理，满足施工及验收规范创造条件，以确保安全投产的目标得以实现。

1汽轮机设备的安装要点汽轮机对于安装的具体要求比较多，也比较高，一旦无法正确把握汽轮机的具体安装要点，就非常容易导致汽轮机在运行中问题频发，影响经济效益，甚至危及人员的生命安全造成重大事故。

1.1抽汽式汽轮机组结构1.2机架结构机架标高应大于设计值3mm以上，便于安装水泥垫块后进行修磨，垫块的材料大多选用水泥作为浇筑的原料，机架结构的设计参数中抗压强度为：>40MPa（3d）/>60MPa（28d），以保证垫块的完好无损。

轴系找中在汽轮机安装中主要体现为半实缸与全实缸两种方式，在选取基准点时候，通常选择低压转子，将其调整径向位置，使机头达到科学的角度，继而再扬起适宜角度。

等到工序完成后，再按照汽轮机安装的标准对相应位置实施测量，要在保证汽轮机符合要求的同时，坚持两端平行的具体要求，控制中心实现平行。

图1 汽轮机本体结构1.3零件构造在安装汽轮机垫铁的过程中，往往借助楔形垫铁实现对于汽轮机的固定，垫铁实施安装之前，要进行打磨除锈以及涂抹油脂的前期准备，同时始终保证垫铁处于正确的位置，即垫铁的水平高度大致居中，基础上放垫铁的位置需研磨。

在汽轮机安装中，要在固定机组的时候选择楔形垫铁，以方便后续使用中的安全调试。

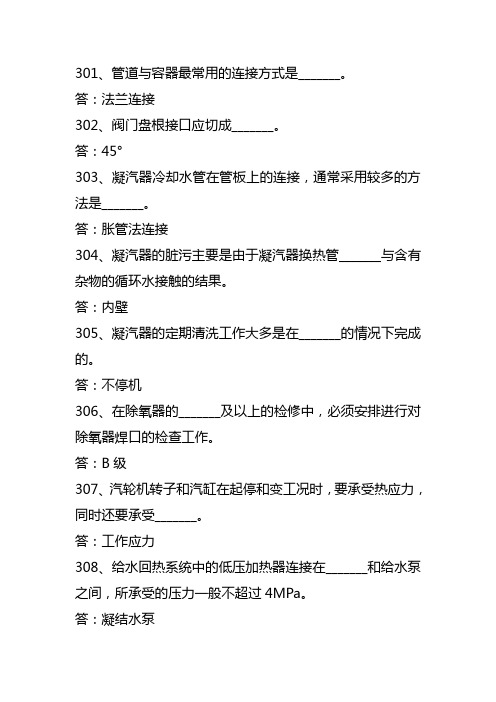

301、管道与容器最常用的连接方式是_______。

答：法兰连接302、阀门盘根接口应切成_______。

答：45°303、凝汽器冷却水管在管板上的连接，通常采用较多的方法是_______。

答：胀管法连接304、凝汽器的脏污主要是由于凝汽器换热管_______与含有杂物的循环水接触的结果。

答：内壁305、凝汽器的定期清洗工作大多是在_______的情况下完成的。

答：不停机306、在除氧器的_______及以上的检修中，必须安排进行对除氧器焊口的检查工作。

答：B级307、汽轮机转子和汽缸在起停和变工况时，要承受热应力，同时还要承受_______。

答：工作应力308、给水回热系统中的低压加热器连接在_______和给水泵之间，所承受的压力一般不超过4MPa。

答：凝结水泵309、顶轴油泵出现异常噪音应检查泵吸油口流量是否足够；截止阀是否打开；_______是否堵塞。

答：滤油器310、在凝汽器进行灌水试验时，必须加装临时支撑架以防止出现凝汽器的支撑弹簧受力过大而产生_______变形的问题。

答：塑性311、在进行高压加热器的堵头焊接时，应将管板上焊口周围的平均温度保持在_______℃左右，以除掉潮气。

答：65312、汽轮机无蒸汽运行超过_______min时，发电机应解列。

答：3313、热态启动，冲动前连续盘车不小于_______h。

答：4314、纯凝工况下，汽轮机主蒸汽流量为_______t/h。

答：610315、汽轮机真空系统严密性小于_______kPa/min。

答：0.4316、汽机高压外缸、中压缸上、下温差超过_______℃不得启动。

答：50317、高压内上内壁低于_______℃时，可停止盘车。

答：150318、高压内上内壁低于_______℃时，可停止润滑油泵。

答：100319、汽轮机的低压缸喷水装置的作用是降低_______温度。

答：排汽缸320、备用给水泵刚启动时，油位因油温的升高而_______。

电力职业技能考试<<汽轮机本体检修>>高级工理论试卷三一、判断题1. 麻花钻的结构特点是导向作用好，排屑容易。

( )答案: √2. 蒸汽对动叶片的作用力分解为轴向力和圆周力，这两者都推动叶轮旋转做功。

( )答案: ×3. 使用合像水平仪时，水准器与水平仪底面的夹角就是被测面的倾角。

( )答案: √4. 凝汽式汽轮机各中间级的轴向推力随着流量的增加而增大。

( )答案: √5. 采取按联轴器进行找中心的测量计算，其前提是联轴器中心线与转子中心线重合，而与联轴器晃度、瓢偏度无关紧要。

( )答案: ×6. 轴弯曲测量时，应将转子轴向窜动限制在0．1mm以内。

( )答案: √7. 通常调节级汽室上缸内壁温度低于250℃时的启动称为冷态启动。

( )答案: ×8. 在检修中应尽可能多地使用电动扳手，以提高工作效率。

( )答案: ×9. 大修回装隔板时，若隔板不能自由落入槽道，可以用铜棒将隔板打入槽道。

( )答案: ×10. 推力盘的油挡安装应固定牢固，中分面对口严密，最大间隙不得超过0．20mm，不允许有错口现象。

( )答案: ×11. 在低负荷运行时，凝汽式汽轮机采用喷嘴调节比采用节流调节的效率高。

( )答案: √12. 切削加工性是指金属是否易于进行切削加工的性能。

( )答案: √13. 剖视图适用于表达机件某部分的断面形状，剖面图适用于表达机件的内形。

( )答案: ×14. 汽轮机转子联轴器解体前，要先复查转子联轴器组合晃动度，解体后测量转子联轴器自由晃动度，组装以后还要测量其组合晃动度。

( )答案: √15. 消除油膜自激振荡常采用增大轴径在轴承内的相对偏心率，偏心率就是轴颈在轴承内的相对偏心距与轴承半径间隙之差。

( )答案: ×16. 汽轮发电机组联轴器中心错位，则引起相邻两轴承的振动相位相反；联轴器张口，则引起相邻两轴承的振动接近相同。

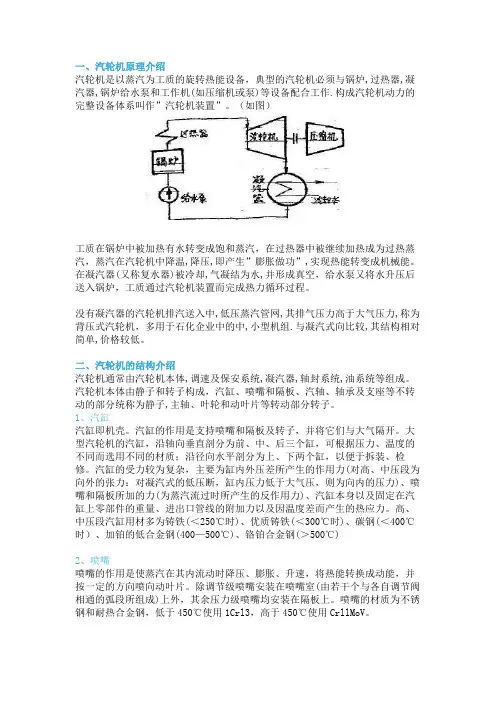

一、汽轮机原理介绍汽轮机是以蒸汽为工质的旋转热能设备，典型的汽轮机必须与锅炉,过热器,凝汽器,锅炉给水泵和工作机(如压缩机或泵)等设备配合工作.构成汽轮机动力的完整设备体系叫作”汽轮机装置”。

（如图）工质在锅炉中被加热有水转变成饱和蒸汽，在过热器中被继续加热成为过热蒸汽，蒸汽在汽轮机中降温,降压,即产生”膨胀做功”,实现热能转变成机械能。

在凝汽器(又称复水器)被冷却,气凝结为水,并形成真空，给水泵又将水升压后送入锅炉，工质通过汽轮机装置而完成热力循环过程。

没有凝汽器的汽轮机排汽送入中,低压蒸汽管网,其排气压力高于大气压力,称为背压式汽轮机，多用于石化企业中的中,小型机组.与凝汽式向比较,其结构相对简单,价格较低。

二、汽轮机的结构介绍汽轮机通常由汽轮机本体,调速及保安系统,凝汽器,轴封系统,油系统等组成。

汽轮机本体由静子和转子构成，汽缸、喷嘴和隔板、汽轴、轴承及支座等不转动的部分统称为静子,主轴、叶轮和动叶片等转动部分转子。

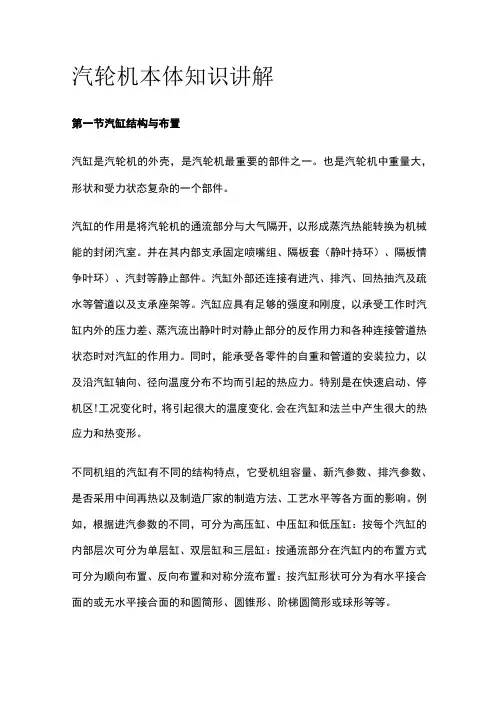

1、汽缸汽缸即机壳。

汽缸的作用是支持喷嘴和隔板及转子，并将它们与大气隔开。

大型汽轮机的汽缸，沿轴向垂直剖分为前、中、后三个缸，可根据压力、温度的不同而选用不同的材质；沿径向水平剖分为上、下两个缸，以便于拆装、检修。

汽缸的受力较为复杂，主要为缸内外压差所产生的作用力(对高、中压段为向外的张力：对凝汽式的低压断，缸内压力低于大气压，则为向内的压力)、喷嘴和隔板所加的力(为蒸汽流过时所产生的反作用力)、汽缸本身以及固定在汽缸上零部件的重量、进出口管线的附加力以及因温度差而产生的热应力。

高、中压段汽缸用材多为铸铁(＜250℃时)、优质铸铁(＜300℃时)、碳钢(＜400℃时）、加铂的低合金钢(400—500℃)、铬铂合金钢(＞500℃)2、喷嘴喷嘴的作用是使蒸汽在其内流动时降压、膨胀、升速，将热能转换成动能，并按一定的方向喷向动叶片。

除调节级喷嘴安装在喷嘴室(由若干个与各自调节阀相通的弧段所组成)上外，其余压力级喷嘴均安装在隔板上。
