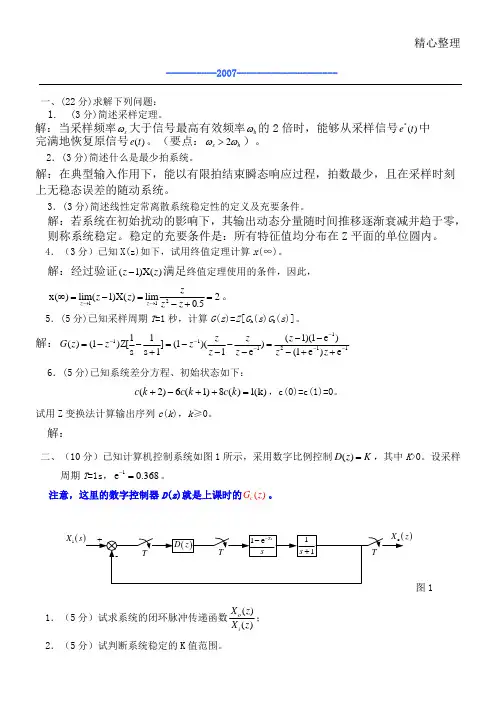

自动控制原理第7章 离散控制系统

精心整理

----------2007--------------------

一、(22分)求解下列问题：

1. (3分)简述采样定理。

解：当采样频率s大于信号最高有效频率h的2倍时，能够从采样信号)(*te中

完满地恢复原信号)(te。（要点：hs2）。

2．(3分)简述什么是最少拍系统。

解：在典型输入作用下，能以有限拍结束瞬态响应过程，拍数最少，且在采样时刻上无稳态误差的随动系统。

3．(3分)简述线性定常离散系统稳定性的定义及充要条件。

解：若系统在初始扰动的影响下，其输出动态分量随时间推移逐渐衰减并趋于零，则称系统稳定。稳定的充要条件是：所有特征值均分布在Z平面的单位圆内。

4．（3分）已知X(z)如下，试用终值定理计算x(∞)。

解：经过验证(1)X()zz满足终值定理使用的条件，因此，

211x()lim(1)X()lim20.5zzzzzzz。

5．(5分)已知采样周期T=1秒，计算G(z)=Z[Gh(s)G0(s)]。

解：111121111(1)(1e)()(1)Z[](1)()ss11e(1e)ezzzGzzzzzzz

6．(5分)已知系统差分方程、初始状态如下：

)k(1)(8)1(6)2(kckckc，c(0)=c(1)=0。

试用Z变换法计算输出序列c(k)，k≥0。

解：

二、（10分）已知计算机控制系统如图1所示，采用数字比例控制()DzK，其中K>0。设采样周期T=1s，368.0e1。

注意，这里的数字控制器D(z)就是上课时的()cGz。

+-Dz1eTss11siXsoXzTTT图1

1．（5分）试求系统的闭环脉冲传递函数()()oiXzXz；

2．（5分）试判断系统稳定的K值范围。 精心整理

解：1.101111111()(1)(1)11(1)1(1)()1e11e1eGGzzZsszZsszzzzzzzez1101011111111e()()e1e()1()1e(1e)(e)(1e)(1e)eeoiKXzKGGzzXzKGGzKzKzKKzKK

（1）841 自动控制原理
