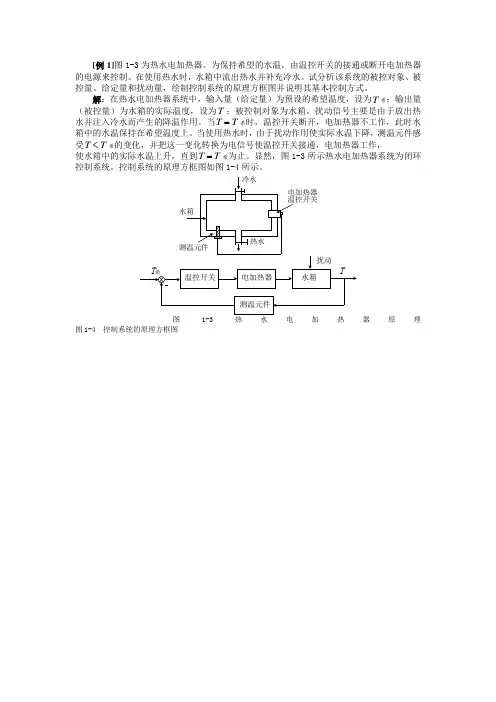

[例1]图1-3为热水电加热器。为保持希望的水温，由温控开关的接通或断开电加热器的电源来控制。在使用热水时，水箱中流出热水并补充冷水。试分析该系统的被控对象、被控量、给定量和扰动量，绘制控制系统的原理方框图并说明其基本控制方式。
解：在热水电加热器系统中，输入量（给定量）为预设的希望温度，设为T希；输出量（被控量）为水箱的实际温度，设为T；被控制对象为水箱。扰动信号主要是由于放出热水并注入冷水而产生的降温作用。当TT希时，温控开关断开，电加热器不工作，此时水箱中的水温保持在希望温度上。当使用热水时，由于扰动作用使实际水温下降，测温元件感受TT希的变化，并把这一变化转换为电信号使温控开关接通，电加热器工作，
使水箱中的实际水温上升，直到TT希为止。显然，图1-3所示热水电加热器系统为闭环控制系统。控制系统的原理方框图如图1-4所示。
冷水水箱测温元件热水电加热器温控开关
电加热器测温元件水箱温控开关T希T扰动 图1-3热水电加热器原理
图1-4 控制系统的原理方框图
第一章 绪论
1-1 试比较开环控制系统和闭环控制系统的优缺点.
解答：1开环系统
(1) 优点:结构简单，成本低，工作稳定。用于系统输入信号及扰动作用能预先知道时，可得到满意的效果。
(2) 缺点：不能自动调节被控量的偏差。因此系统元器件参数变化，外来未知扰动存在时，控制精度差。
2 闭环系统
⑴优点：不管由于干扰或由于系统本身结构参数变化所引起的被控量偏离给定值，都会产生控制作用去清除此偏差，所以控制精度较高。它是一种按偏差调节的控制系统。在实际中应用广泛。
⑵缺点：主要缺点是被控量可能出现波动，严重时系统无法工作。
1-2 什么叫反馈？为什么闭环控制系统常采用负反馈？试举例说明之。
解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反馈。闭环控制系统常采用负反馈。由1-1中的描述的闭环系统的优点所证明。例如，一个温度控制系统通过热电阻（或热电偶）检测出当前炉子的温度，再与温度值相比较，去控制加热系统，以达到设定值。
1-3 试判断下列微分方程所描述的系统属于何种类型（线性，非线性，定常，时变）？
（1）22()()()234()56()dytdytdutytutdtdtdt
（2）()2()ytut
（3）()()2()4()dytduttytutdtdt
（4）()2()()sindytytuttdt
（5）22()()()2()3()dytdytytytutdtdt
（6）2()()2()dytytutdt （7）()()2()35()dutytututdtdt
解答： （1）线性定常 （2）非线性定常 （3）线性时变
（4）线性时变 （5）非线性定常 （6）非线性定常
（7）线性定常
1-4 如图1-4是水位自动控制系统的示意图，图中Q1，Q2分别为进水流量和出水流量。控制的目的是保持水位为一定的高度。试说明该系统的工作原理并画出其方框图。
总复习
第一章的概念
1、典型的反馈控制系统基本组成框图：
2、自动控制系统基本控制方式：(1)、反馈控制方式；(2)、开环控制方式；(3)、复合控制方式。
3、基本要求的提法：可以归结为稳定性（长期稳定性）、准确性（精度）和快速性（相对稳定性）。
第二章要求:
1、掌握运用拉氏变换解微分方程的方法；
2、牢固掌握传递函数的概念、定义和性质；
3、明确传递函数与微分方程之间的关系；
4、能熟练地进行结构图等效变换；
5、明确结构图与信号流图之间的关系；
6、熟练运用梅逊公式求系统的传递函数；
例1 某一个控制系统动态结构图如下，试分别求系统的传递函数:)()(,)()(1211sRsCsRsC ，)()(,)()(2122SRSCsRsC。
串连补偿元件放大元件执行元件被控对象反馈补偿元件测量元件输出量主反馈局部反馈输入量－－43213211243211111)()(,1)()()(GGGGGGGsRsCGGGGsGsRsC
例2 某一个控制系统动态结构图如下，试分别求系统的传递函数：)()(,)()(,)()(,)()(sNSEsRsEsNsCsRsC。
例3：
将上图汇总得到：
1()it2()it1()ut()ct()rt1R2R1C2C+_+_+_Ka11Cs21Cs21R1R()Rs()Cs1()Us1()Us1()Us1()Is1()Is2()Is2()Is2()Is()Cs(b)(t)iR(t)ur(t)111(t)]dti(t)[iC1(t)u2111(t)iRc(t)(t)u221(t)dtiC1c(t)22+_+_+-11Cs21R21Cs11R()Rs()Cs(s)H(s)(s)GG1(s)(s)GGR(s)C(s)2121(s)H(s)(s)GG1(s)G-N(s)C(s)212
iiissQsH)()(1)(第一章：1 闭环系统（或反馈系统）的特征：采用负反馈，系统的被控变量对控制作用有直接影响，即被控变量对自己有控制作用 。2 典型闭环系统的功能框图。
自动控制 在没有人直接参与的情况下，通过控制器使被控对象或过程按照预定的规律运行。
自动控制系统 由控制器和被控对象组成，能够实现自动控制任务的系统。
被控制量 在控制系统中．按规定的任务需要加以控制的物理量。
控制量 作为被控制量的控制指令而加给系统的输入星．也称控制输入。
扰动量 干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。
反馈 通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。反送到输入端的信号称为反馈信号。
负反馈 反馈信号与输人信号相减，其差为偏差信号。
负反馈控制原理 检测偏差用以消除偏差。将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。
开环控制系统 系统的输入和输出之间不存在反馈回路，输出量对系统的控制作用没有影响，这样的系统称为开环控制系统。开环控制又分为无扰动补偿和有扰动补偿两种。
闭环控制系统 凡是系统输出端与输入端存在反馈回路，即输出量对控制作用有直接影响的系统，叫作闭环控制系统。
自动控制原理课程中所讨论的主要是闭环负反馈控制系统。
复合控制系统 复合控制系统是一种将开环控制和闭环控制结合在一起的控制系统。它在闭环控制的基础上，用开环方式提供一个控制输入信号或扰动输入信号的顺馈通道，用以提高系统的精度。
自动控制系统组成 闭环负反馈控制系统的典型结构如图1．2所示。组成一个自动控制系统通常包括以下基本元件
1．给定元件 给出与被控制量希望位相对应的控制输入信号(给定信号)，这个控制输入信号的量纲要与主反馈信号的量纲相同。给定元件通常不在闭环回路中。2．测量元件 测量元件也叫传感器，用于测量被控制量，产生与被控制量有一定函数关系的信号。被控制量成比例或与其导数成比例的信号。测量元件的精度直接影响控制系统的精度应使测量元件的精度高于系统的精度，还要有足够宽的频带。3．比较无件 用于比较控制量和反馈量并产生偏差信号。电桥、运算放大器可作为电信号的比较元件。有些比较元件与测量元件是结合在一起的，如测角位移的旋转变压器和自整角机等。4．放大元件 对信号进行幅值或功率的放大，以及信号形式的变换．如交流变直流的相敏整流或直流变交流的相敏调制。5．执行元件 用于操纵被控对象，如机械位移系统中的电动机、液压伺服马达、温度控制系统中的加热装置。执行元件的选择应具有足够大的功率和足够宽的频带。6．校正元件 用于改善系统的动态和稳态性能。根据被控对象特点和性能指标的要求而设计。校正元件串联在由偏差信号到被控制信号间的前向通道中的称为串联校正；校正元件在反馈回路中的称为反馈校正。7．被控对象 控制系统所要控制的对象，例如水箱水位控制系统中的水箱、房间温度控制系统中的房间、火炮随动系统中的火炮、电动机转速控制系统中电机所带的负载等。设计控制系统时，认为被控对象是不可改变的，它的输出即为控制系统的被控制量。8．能源元件 为控制系统提供能源的元件，在方框图中通常不画出。
