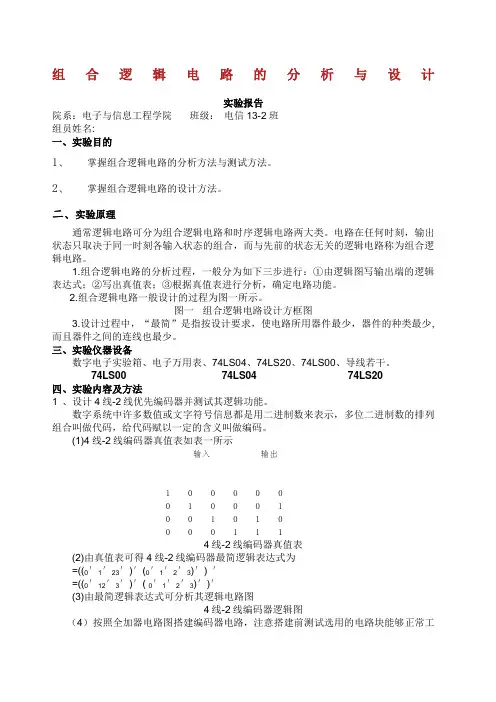

组合逻辑电路的分析与设计
实验报告
院系：电子与信息工程学院 班级： 电信13-2班
组员姓名:
一、实验目的
1、 掌握组合逻辑电路的分析方法与测试方法。
2、 掌握组合逻辑电路的设计方法。
二、实验原理
通常逻辑电路可分为组合逻辑电路和时序逻辑电路两大类。电路在任何时刻，输出状态只取决于同一时刻各输入状态的组合，而与先前的状态无关的逻辑电路称为组合逻辑电路。
1.组合逻辑电路的分析过程，一般分为如下三步进行：①由逻辑图写输出端的逻辑表达式；②写出真值表；③根据真值表进行分析，确定电路功能。
2.组合逻辑电路一般设计的过程为图一所示。
图一 组合逻辑电路设计方框图
3.设计过程中，“最简”是指按设计要求，使电路所用器件最少，器件的种类最少,而且器件之间的连线也最少。
三、实验仪器设备
数字电子实验箱、电子万用表、74LS04、74LS20、74LS00、导线若干。
74LS00 74LS04 74LS20
四、实验内容及方法
1 、设计4线-2线优先编码器并测试其逻辑功能。
数字系统中许多数值或文字符号信息都是用二进制数来表示，多位二进制数的排列组合叫做代码，给代码赋以一定的含义叫做编码。
(1)4线-2线编码器真值表如表一所示
输入 输出
1 0 0 0 0 0
0 1 0 0 0 1
0 0 1 0 1 0
0 0 0 1 1 1
4线-2线编码器真值表
(2)由真值表可得4线-2线编码器最简逻辑表达式为
=((0′1′23′)′(0′1′2′3)′) ′
=((0′12′3′)′( 0′1′2′3)′)′
(3)由最简逻辑表达式可分析其逻辑电路图
4线-2线编码器逻辑图
（4）按照全加器电路图搭建编码器电路，注意搭建前测试选用的电路块能够正常工谢谢阅读

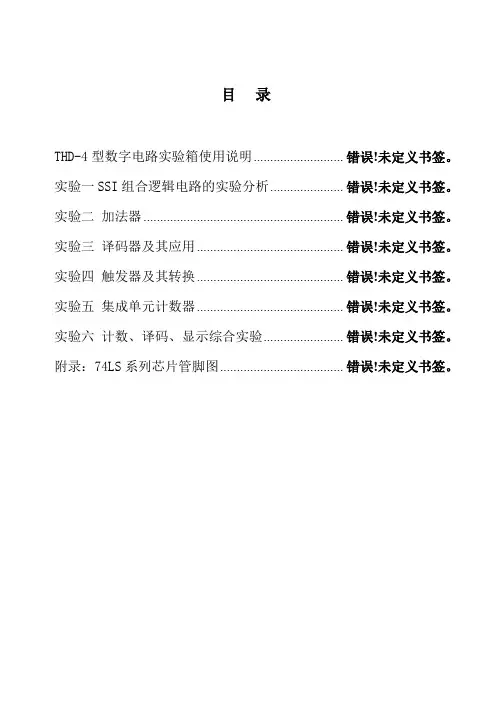

目录
THD-4型数字电路实验箱使用说明 ........................... 错误!未定义书签。
实验一SSI组合逻辑电路的实验分析 ...................... 错误!未定义书签。
实验二 加法器 ............................................................ 错误!未定义书签。
实验三 译码器及其应用 ............................................ 错误!未定义书签。
实验四 触发器及其转换 ............................................ 错误!未定义书签。
实验五 集成单元计数器 ............................................ 错误!未定义书签。
实验六 计数、译码、显示综合实验 ........................ 错误!未定义书签。
附录：74LS系列芯片管脚图 ..................................... 错误!未定义书签。
THD-4型数字电路实验箱使用说明
THD-4型实验箱主要是由一大块单面敷铜线路板制成。
一、组成和使用
1. 实验箱的供电
实验箱的后方设有带保险丝管（0.5A）的220V单相三芯电源插座（配有三芯插头电源线一根）。箱内设有一只降压变压器，供四路直流稳压电源用。
2. 一块大型（430mm*320mm）单面敷铜印制线路板；该板上包含着以下各部分内容：
（1）带灯电源总开关，控制实验箱的总电源。
（2）高性能双列直插式圆脚集成电路插座14只（其中40P1只，28P1只，20P1只，16P6只，14P3只，8P2只）。
（3）400多只高可靠的锁紧式、防转、叠插式插座。正面板上有黑线条连接的地方，表示反面已接好。
未知驱动探索，专注成就专业
1
组合逻辑电路实验报告
引言
组合逻辑电路是由与门、或门和非门等基本逻辑门组成的电路，它的输出仅仅依赖于当前的输入。在本实验中，我们将学习如何设计和实现组合逻辑电路，并通过实验验证其功能和性能。
实验目的
本实验的目的是让我们熟悉组合逻辑电路的设计和实现过程，掌握基本的逻辑门和组合逻辑电路的基本原理，并能够通过实验验证其功能和性能。
实验器材与预置系统
本实验使用以下器材和预置系统：
• 模型计算机实验箱
• 功能切换开关
• LED指示灯 未知驱动探索，专注成就专业
2
• 逻辑门芯片
实验内容
1. 初级组合逻辑电路设计
首先，我们将设计一个简单的初级组合逻辑电路。根据实验要求，该电路需要实现一个2输入1输出的逻辑功能。
1.1 逻辑设计
根据逻辑功能的要求，我们可以先用真值表来表示逻辑关系，然后根据真值表来进行逻辑设计。
假设我们需要实现的逻辑功能是“与门”（AND gate），其真值表如下：
输入A 输入B 输出
0 0 0
0 1 0 未知驱动探索，专注成就专业
3
1 0 0
1 1 1
根据真值表，我们可以得到逻辑方程为：输出 = 输入A
AND 输入B。
1.2 逻辑电路设计
根据逻辑方程，我们可以得到逻辑电路的设计图如下：
+--------------+
------ A ---| |
| AND Gate |--- Output
------ B ---| |
+--------------+
在这个设计图中，A和B为输入引脚，Output为输出引脚，AND Gate表示与门。 未知驱动探索，专注成就专业
4
1.3 实验验证
《数字逻辑》实验报告
实验名称： ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
学号：＿＿＿＿＿＿ 姓名：＿＿＿＿＿＿
同组者：＿＿＿＿＿＿ 时间：＿＿＿＿＿
一． 实验目的
二． 实验原理（画接线图）
三． 实验设备
四． 实验内容
五． 结果与讨论
实验一 组合逻辑电路的设计与测试（全加器）
一． 实验目的
掌握组合逻辑电路的设计与测试方法。
二． 实验原理
用中、小规模集成电路来设计组合电路是常见的逻辑电路，设计电路的一般步骤如图1-1所示。
根据设计任务的要求建立输入、输出变量，并列出真值表，然后用逻辑代数或卡诺图化简法求出简化的逻辑表达式。并按实际选用逻辑门的类型修改逻辑表达式。根据简化后的逻辑表达式，画出逻辑图，用标准器件构成逻辑电路，最后，用实验来验证设计的正确性。
三． 实验设备和器件
1．多功能数字逻辑实验仪DVCC
2．万用表
3．芯片若干（74LS08（与门）、 74LS86（异或）、
74LS32（或门））
4．导线若干 设计要求
真值表
逻辑表达式 卡诺图
化简逻辑表达式
逻辑图
图1－1 四． 实验内容
设计一位全加器，要求用异或门、与门、或门组成。
五． 实验报告
1． 列写实验任务的设计过程，画出设计的电路图。
2． 对所设计的电路进行实验测试，记录测试结果。
六． 思考题
“与或非”门中，当某一组与端不用时，应如何处理？
附：（74LS08（与门）、 74LS86（异或）、 74LS32（或门）
1,2――入 3－出
4,5――入 6－出
9,10－入 8－出
12,13－入 11－出
7－地 14－电源
DVCC简介：
它是一种智能多功能数字逻辑实验仪，内置单片机存储了大量示范实验软件，提供自动和非自动两类实验方式。
