天正绘制建筑施工图及步骤

天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

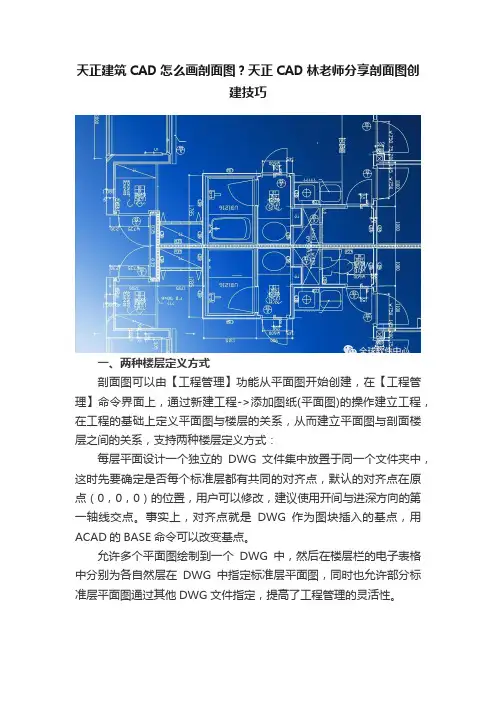

天正建筑CAD怎么画剖面图？天正CAD林老师分享剖面图创建技巧

天正建筑CAD怎么画剖面图？天正CAD林老师分享剖面图创
建技巧
一、两种楼层定义方式
剖面图可以由【工程管理】功能从平面图开始创建，在【工程管理】命令界面上，通过新建工程->添加图纸(平面图)的操作建立工程，在工程的基础上定义平面图与楼层的关系，从而建立平面图与剖面楼层之间的关系，支持两种楼层定义方式：
每层平面设计一个独立的DWG文件集中放置于同一个文件夹中，这时先要确定是否每个标准层都有共同的对齐点，默认的对齐点在原点（0，0，0）的位置，用户可以修改，建议使用开间与进深方向的第一轴线交点。

事实上，对齐点就是DWG作为图块插入的基点，用ACAD的BASE命令可以改变基点。

允许多个平面图绘制到一个DWG中，然后在楼层栏的电子表格中分别为各自然层在DWG中指定标准层平面图，同时也允许部分标准层平面图通过其他DWG文件指定，提高了工程管理的灵活性。

二、剖面生成的参数设置
剖面图的剖切位置依赖于剖面符号，所以事先必须在首层建立合适的剖切符号。

在生成剖面图时，可以设置标注的形式，如在图形的哪一侧标注剖面尺寸和标高，设定首层平面的室内外高差；在楼层表设置中可以修改标准层的层高。

剖面生成使用的“内外高差”需要同首层平面图中定义的一致，用户应当通过适当更改首层外墙的Z向参数(即底标高和高度)或设置内外高差平台，来实现创建室内外高差的目的。

三、剖面图的直接创建
剖面图除了以上所介绍那样从平面图剖切位置创建，在软件中也
提供了直接绘制的命令，先绘制剖面墙，然后在剖面墙上插入剖面门窗，添加剖面梁等构件，剖面楼梯和剖面栏杆命令可以直接绘制楼梯与栏杆、栏板。

关注天正CAD林老师，学习更多软件知识！。

08-TArch2014天正建筑剖面图绘制

第14章建筑剖面图的绘制
• 将其他部分的平台和梯段轮廓通过复制和修改绘制完成。并将各部分轮廓合并形成封闭轮廓。
将剖到的楼梯部分进行填充，方法有两种： • 1.可以利用H命令填充实心图案
• 2.可以利用之前画异形柱的方法-标准柱-利用PL线生成异形柱。这样的好处是柱和墙交接时会自动连接，当然这个并不是软件设定的初始画法，但能达到最终绘制效果。
• 见下页
第14章建筑剖面图的绘制
第14章建筑剖面图的绘制
• 绘制楼梯栏板和看到的楼梯看线。 • 绘制屋顶女儿墙看线、绘制屋顶面层线
第14章建筑剖面图的绘制
• 绘制梁的看线和立面墙和门的看线 • 标注索引符号和排水坡度、绘制地面线图案、图名标注等
第15章建筑总图的绘制
不是软件初始设定的用法。 • 2.用多段线手动绘制楼板和梁的轮ห้องสมุดไป่ตู้，形成封闭轮廓后，用H填充图案功能将其填充为实心，
这种是最基本的画法，稍微麻烦点。
第14章建筑剖面图的绘制
绘制剖面楼梯 • 添加参数楼梯，设置参数，楼梯参
数参考平面图，将剖面楼梯放置到合适位置，然后将内部填充部分删除，保留轮廓线。 • 再将轮廓线进行调整，添加梁的部分。梁高400（从楼层线即面层的位置往下算） • 将轮廓线合并成为封闭的。
第十四章建筑剖面图的绘制
第14章建筑剖面图的绘制
第14章建筑剖面图的绘制
定位基本尺寸 • 复制轴号，调整轴号显示 • 绘制水平方向参考线，标注尺寸，检验尺寸是否正确
第14章建筑剖面图的绘制
绘制剖到的楼板、梁等建筑构件，这些构件被剖到需要进行材质填充 • 绘制方法这里介绍两种： • 1.用绘制墙体功能，墙体设置为钢筋混凝土材质，自动填充，这种方法比较方便，虽然它并

建筑CAD10 天正建筑绘制住宅楼立面和剖面施工图

10.1天正建筑绘制立面施工图 10.1.4通过“图形裁剪”处理立面遮挡
立面图中生成的构件往往有遮挡问题需要处理，而天正生成的立面构件多为图块，用AutoCAD的“修剪”命令无法处理（除非将其分解），天正菜单命令【图形裁剪】可通过“块”或矩形、多段线等轮廓来裁剪任何对象，而裁剪后的图块任为图块。
10.1天正建筑绘制立面施工图 10.1.1建立新工程与楼层表
【建筑立面】弹出“工程管理”对话框，新建一个工程，名称自定，然后建立楼层表。注意前面讲过的宿舍楼是将每一个平面图存在了一个文件中，本例是在一个文件中绘制了所有的平面，在选择文件时不同
框选本层
对齐点：一定要选在各平面图的同一个位置上
10.1天正建筑绘制立面施工图 10.1.6修改立面轮廓的线宽
通过天正菜单“立面→【立面轮廓】”命令，对立面图搜索轮廓线，并改变线宽。命令行提示及操作如下：
选择二维对象:指定对角点: 找到 1202 个 >>框选立面图整体，自动搜索立面外轮廓。选择二维对象: >>回车请输入轮廓线宽度(按模型空间的尺寸)<0>: 50 >>键入“50”回车。成功的生成了轮廓线!
10.1天正建筑绘制立面施工图 10.1.2生成立面图
1.用“建筑立面”生成立面图
【建筑立面】请输入立面方向或 [正立面(F)/背立面(B)/左立面 (L)/右立面(R)]<退出>: F >>键入“F”回车
请选择要出现在立面图上的轴线: >>点选1轴和 25轴的轴线
不选“右侧标注”（因为图形左右对称）。注意图中的坐标系0点的位置：Y方向为首层的 ±0.000标高；X方向为楼层表中框选楼层时的 “对齐点”（2轴与G轴的交点）。

建筑施工图—建筑剖面图(工程制图)

（2）定位轴线及编号在被剖切到的墙、柱及剖面图的两端画出定位轴线，并标注与平面图
相一致的轴线编号。
（3）图线被剖切平面剖切到的墙、梁、板等轮廓线用粗实线表示；没有被剖切
到但可见的部分用中粗实线表示；图例线、引出线、尺寸线、标高符号等用细实线；不可见轮廓线用中虚线。
（4）尺寸标注与标高剖面图水平尺寸标注，是标注被剖切到的墙、柱的轴线间距。竖向尺
02 建筑剖面图的制图规定
（1）图名与比例
剖面图的剖切符号，如1-1、A-A，通常绘制在首层平面图中，剖面图的图名应以剖切符号命名，如1-1剖面图。
建筑剖面图通常用 1:50、1:100、 1:200的比例绘制，一般与其平面图、立面图的比例保持一致。
图 1 1-1剖面图
02 建筑剖面图的制图规定
01 建筑剖面图的形成
剖面图的数量及其剖切位置应根据建筑物自身的复杂情况而定，一般剖切位置选择建筑物的主要部位或构造较为典型的部位，如楼梯间，并应尽量使剖切平面通过门窗洞口。
01 建筑剖面图的形成
剖面图主要表示建筑内部的构造、高度方向上的分层情况，各层楼地面、屋面构造及相关尺寸、标高等，是作为分层、砌筑内墙、铺设楼板的工作依据，同时也是与建筑剖平面图、立面图相互配合不可缺少的基本图样之一。
寸标注沿高度方向标注三道尺寸线，即总高尺寸、定位尺寸、细部尺寸。在室外地坪、楼地面、阳台、檐口、女儿墙、楼梯休息平台等处都应标注标高。
03 建筑剖面图需绘制的主要内容
（1）表示被剖切到的墙、梁及其定位轴线。
（2）表示室内楼地面、屋顶、门窗、楼梯、阳台、雨蓬、防潮层、室外地面、散水、明沟及室内外装修等剖切到的可见内容。
（3）标注尺寸和标高。
（4）表示楼地面、屋面构造层，一般用引出线说明楼地面、屋面的构造层做法。

剖面图的内容和画法

剖面图旳内容和画法
一、剖面图形成
1、剖面图概念：假想旳竖直平面把房屋剖开，移去接近观察者旳部分，对剩余部分按正投影原理绘制旳正投影图。
2、剖面图旳数量：依房屋和室内设计旳详细情况而定。
3、剖切位置：最为有效旳部位（应充分体现构造、构造、家具、设备和陈设—体现设计意图，要求设计中最复杂、最精彩、最具有代表性）。
（4）墙面、柱面旳材料与做法
举例
4、绘制注意问题：（1）正确标注剖切符号---剖切位置线和剖视方向线都是短粗线Leabharlann 2）剖切面最佳贯穿平面图旳全宽或全长
（3）剖切面不要穿过柱子和墙体
（4）剖切面转折---最多转折一次
（5）垂直界面为转折面或曲面
二、剖面图旳主要内容
（一）轴线、轴线编号、轴线间尺寸、总尺寸（二）被剖墙体及其上旳门、窗、洞口，顶、底界面旳轮廓线
主要标高，空间净高（三）被剖固定家具、固定设备、隔断、台阶、栏杆、花槽
水池等，它们旳定位尺寸及其他必要旳尺寸。（四）剖切方向看到旳墙、柱、门、窗、家具、陈设、家电等（五）垂直界面（墙、柱等）旳材料和做法（六）索引符及编号（七）图名及百分比
三、剖面图旳画法
（1）作为剖面图外轮廓旳墙体、楼地面、楼板和顶棚
（1）作为剖面图外轮廓旳墙体、楼地面、楼板和顶棚
（2）处于正面旳柱子、墙面以及按正投影原理能够投影到画面上旳全部构件。如门、窗、隔断、窗帘、灯具、家具等。
（3）能够看到旳家具、陈设、设备与设施家具：能够移动旳床、桌、椅、凳、沙发和柜架等陈设：金鱼缸、盆花、架上雕塑等设备与设施：浴盆、便器、水池、壁柜、吊柜、服务台等

建筑CAD课件图文-绘制建筑剖面图A3图框

天正绘建筑剖面图
绘制剖面门窗
右边轴线外窗插入用鼠标点取外窗轴线下方的墙线。门窗下口到墙下端距离<900>:440 门窗的高度<1500>:1800 门窗下口到墙下端距离<440>:1260 门窗的高度<1800>:2000 门窗下口到墙下端距离<1260>:1000 门窗的高度<2000>：门窗下口到墙下端距离<1000>:1000门窗的高度<2000>:1840 门窗下口到墙下端距离<1000>:*取消*
天正绘建筑剖面图
绘制剖面楼梯
（2）绘制一层楼梯选择“剖面”→“参数楼梯”，按下图设置参数。
天正绘建筑剖面图
绘制剖面楼梯
（3）绘制二至五层楼梯选择“剖面”→“参数楼梯”，按下图设置参数。
天正绘建筑剖面图
绘制剖面楼梯
（4）绘制扶手和底层栏 1）绘制底层栏杆
选择“剖面”→“参数栏杆”菜单命令后，在对话框中，填写好参数内容
返回
天正绘建筑剖面图
绘制剖面墙线
选择“剖面”→“画剖面墙”菜单命令行提示：请点取墙的起点(圆弧墙宜逆时针绘制)[取参照点(F)单段(D)]<退出>:用鼠标点取A轴线下方点。墙厚当前值: 左墙 120, 右墙 120。请点取直墙的下一点[弧墙(A)/墙厚(W)/取参照点(F)/回退(U)] <结束>:用用鼠标点取最上一点，回车。同理绘制D、F和外窗墙线。
返回
绘制A3图框
图纸格式
横式图幅（a）竖式图幅（c）
横式图幅（b）竖式图幅（d）
绘制A3图框
图2-2（a）标题栏
标题栏样式

精编天正立面图、剖面图课件资料

在本书正文中，有立面屋顶的详细绘制步骤。
门窗参数
使用“门窗参数”命令可修改立面门窗的尺寸和底标高。选择“立面”>“门窗参数”菜单，启动“门窗参数”命令，选择要修改的立面门窗，再设置门窗的底标高、高度或宽度，既可完成立面门窗的修改。
雨水管线
使用“雨水管线”命令可在指定位置绘制雨水管的立面图。选择“立面”>“雨水管线”菜单，启动“雨水管线”命令，分别单击两点作为雨水管线的起点和终点，再设置其管径，即可完成雨水管线的绘制，如下图所示。
建筑剖面图
与立面图相似，建筑剖面图的绘制依据也是工程管理中的楼层表，并且需要先在首层绘制剖切线。选择“剖面”>“建筑剖面”菜单，启动“建筑剖面”命令，选择一层平面图中的剖切线，再选择出现在剖面图中的轴线，打开 “剖面生成设置”对话框，通过此对话框设置消隐计算方式、标注形式等参数，即可生成剖面图，如下图所示。
通过“构件立面”命令可生成选定三位对象的立面图。选择“立面”>“构件立面”菜单，启动“构件立面”命令，选择生成构件立面图的方向，再选择需要生成立面的建筑构件，然后指定立面图的放置位置，即可完成构件立面图的绘制，如下图所示。
立面门窗
使用“立面门窗”命令可在立面图上替换已有门窗的样式或直接创建门窗。选择“立面”>“立面门窗”菜单，打开“天正图库管理系统”对话框，通过此对话框选择门窗的类型和样式，然后单击“替换” 按钮（或单击“确定”按钮），可替换选定的门窗（或直接创建门窗），如下图所示。
在本书正文中，有楼梯栏杆的详细绘制步骤。
楼梯栏板
使用“楼梯栏板”命令可绘制楼梯实心栏板的剖面图，并根据图层识别的可见梯段和剖面梯段自动处理栏板的遮挡关系。选择“剖面”>“楼梯栏板”菜单，启动“楼梯栏板”命令，设置楼梯扶手高度，选择是否将遮挡线变为虚线，然后分别指定扶手的起点和终点，即可完成楼梯栏板的绘制，如下图所示。

剖面图和断面图—剖面图的画法(画法几何)

V P
W
1-1剖面图
2
2
2-2剖面图
绘制剖面图应注意的问题：
由于剖面图的剖切是假想的，所以除剖面图外，其他投影图仍应完整画出。当剖切平面通过肋、支撑板时，该部分按不剖绘制。正投影图改画剖面图时，
肋部按不剖画出。剖切平面应避免与形体表面重合，不能避免时，重合表面按不剖画出。
知识点小结
剖面图的画法的应用
在制图基础阶段常用粗实线画剖切到的和沿投射方向可见的轮廓线。
为了使图形更加清晰，剖视图中应省略不必要的虚线。
3·画材料图例
形体被剖切后，断面反映出构件所采用的材料，因此，在剖面图中，相应的断面上应画出相应的材料符号。在房屋建筑工程图中应采用规定的建筑材料图例。
如未注明该形体的材料，应在相应位置画出同向、同间距并与水平线成45° 角的细实线，也叫剖面线。
在钢筋混凝土构件投影图中，当剖面图主要用于表达钢筋的布置时，可不画混凝土的材料图例。
4·剖面图的标注
剖切符号由剖切位置线和剖视方向线组成，剖切位置线是长度为6~10mm的粗实线，剖视方向线是4~6mm的粗实线，剖切位置线与剖视方向线垂直相交，并应在剖视方向线旁边加注编号。
在剖面图的下方应写上带有编号的图名，如“×-×剖面图”。
剖面图和断面图
剖面图的画法
1·确定剖切平面的位置和数量
画剖面图时，应选择适当的剖切平面位置，使剖切后画出的图形能确切、全面地反映所要表达部分的真实形状。
选择的剖切平面应平行于投影面，并且通过形体的对称面或孔的轴线。一个形体，有时需画几个剖面图，但应根据形体的复杂程度而定。
பைடு நூலகம்
2·画剖面图
剖面图除应画出剖切面剖切到部分的图形外，还应画出沿投射方向看到的部分，被剖切面切到部分的轮廓线用粗实线绘制；剖切面没有切到，但沿投射方向可以看到的部分，用中实线绘制；不可见的部分可以不画。

建筑制图课件画剖面图和断面图

认真填写材料图例准确运用制图标准线型正确画剖面图断面图培养一丝不苟的工作作风剖面图剖面图学习任务1画杯形基础全剖面图半剖面图局部剖面图2画室外台阶的剖面图与断面图3画梁柱的断面图剖面图?剖面图的形成?形体的三面投影图只能表明形体外形的可见部分的轮廓线形体上不可见的轮廓线在投影图中用虚线表示
剖面图
剖面图
• 图中虚线一般不再画出见右图。
a) 半剖面图形成
c)半剖面图画法 b)标注方法 1-1剖面图
• （3）局部剖面图
• 用剖切面局部地剖开形体后
• 所得到的视图，称为局部剖面图。
• 局部剖面图只是形体整个投影图
• 中的一部分，因此不标注剖切线，
• 但是局部剖视和外形之间要
a)形成
• 用波浪线分开，且波浪线不得
• （2）半剖面图
• 当形体内外形状均为左右对称或 • 前后对称，而外形又比较复杂时， • 可将其投影的一半画成表示外部 • 形状的正投影，另一半画成表示 • 内部结构的剖面图。半剖面图的 • 标注和全剖面图相同。半剖面图 • 在剖切前投影图是对称的，剖切 • 后在半个剖面图中已清楚表达了 • 内部结构形状，所以在另半个视
模仿任务
•
•
1.画小型房屋的全剖面图和半剖面图
•
应用任务
•
2.画变截面梁的移出断面图
创造任务
•
3.画钢屋架的重合断面图
•
•
• 用剖切面完全地剖开形体所得到的剖面图，称为全剖面图见图5-9。在剖面图中，被剖切后形成断面图形的轮廓线用粗实线画出，且在断面上画出剖面线；未剖切到的但在剖视方向仍可见到轮廓线也用粗实线画出，不可见的线（虚线）一般不再画出。
a)形成
细实线
粗实线

天正立面图、剖面图课件

立面阳台
使用“立面阳台”命令可在立面图中替换已有阳台或直接创建阳台。选择“立面”>“立面阳台”菜单，打开“天正图库管理系统”对话框，通过此对话框选择阳台的样式，然后单击“替换”按钮（或单击“确定”按钮），可替换选定的阳台（或直接创建阳台），如下图所示。
立面屋顶
使用“立面屋顶”命令可绘制多种形式的屋顶立面图。选择“立面”>“立面屋顶”菜单，打开“立面屋顶参数”对话框，通过此对话框选择立面屋顶的类型，并设置其参数，然后在图中选取屋顶的定位点，即可完成立面屋顶的创建，如下图所示。
在本书正文中，有立面屋顶的详细绘制步骤。
门窗参数
使用“门窗参数”命令可修改立面门窗的尺寸和底标高。选择“立面”>“门窗参数”菜单，启动“门窗参数”命令，选择要修改的立面门窗，再设置门窗的底标高、高度或宽度，既可完成立面门窗的修改。
雨水管线
使用“雨水管线”命令可在指定位置绘制雨水管的立面图。选择“立面”>“雨水管线”菜单，启动“雨水管线”命令，分别单击两点作为雨水管线的起点和终点，再设置其管径，即可完成雨水管线的绘制，如下图所示。
建筑立面图
在“工程管理”面板中的“楼层”设置区中，可通过两种方式创建楼层表，具体如下：
如果每层平面图均保存在独立的图纸文件中，可利用“工程管理”面板 “楼层”设置区中的“选择层文件”按钮，完成该楼层信息的创建，如下图所示。
建筑立面图
如果多个平面图在同一个图纸文件中，可利用“工程管理”面板 “楼层”设置区中的“在当前图中窗选楼层范围，同一个文件夹中可布置多个楼层平面”按钮，完成楼层表的创建，如下图所示。
典型实例－－绘制楼房正立面
图
首先创建楼层表，然后根据楼层表生成立面图，再使用立面门窗、立面阳台、雨水管线和立面轮廓工具对立面图进行修改，最后进行材料标注和图名标注，即可完成楼房正立面图的绘制。具体操作步骤见视频9-1。

学习情境六天正建筑软件绘制立面图、剖面图与三维立体图

6.2.1 编辑立面窗户
（3）点击“替换”图标按钮。
6.2.1 编辑立面窗户
（4）左键点击选择需要替换的窗户，完成窗户替换。
6.2.1 编辑立面窗户
（5）点击“立面窗套”命令，添加窗套。
①指定窗套的左下角和右上角。
②弹出“窗套参数”对话框，设置窗套参数。
6.2.1 编辑立面窗户
（5）点击“立面窗套”命令，添加窗套。
（1）首先要确定是否已经对各标准层的墙体区分过内外墙，在未识别时单击墙体→墙体工具→识别内外命令进行识别。
（2）指定各楼层的对齐点，每个标准层都有共同的对齐点，缺省的对齐点在原点（0，0，0）的位置，用户可以修改它。事实上，对齐点就是DWG作为图块插入的基点，用AutoCAD的 insbase命令可以改变基点。（3）作多层立面生成之前，要在“设置观察”菜单下的[楼层表]命令建立楼层表，定义本工程中各平面楼层之间的关系。单层立面生成不必建楼层表。
（4）自动生成立面图时，如果选取不同方向的墙面，则按 WCS（世界坐标系）的正立面与侧立面方式生成不同立面图。
2.立面图生成的参数设置
在生成立面图时，可以设置标注的形式，如在图形的哪一侧标注立面尺寸和标高，同时可以设置门窗和阳台的式样，其方法与标准层立面设置相同。设定是否在立面图上绘制出每层平面的层间线，设定首层平面的室内外高差，在楼层设置中可以修改标准层的层高。改首层外墙的Z向参数（即底标高和高度）或设置内外高差平台，来实现室内外高差的目的。
6.2.2 编辑立面阳台
（4）选择阳台，点击右键出现选项，选择“对象编辑” 。
6.2.2 编辑立面阳台
（5）点击 “对象编辑”，出现图块编辑设置。（6）设置好图块参数，点击确定，得到编辑

天正cad怎么剖面图

天正cad怎么剖面图
天正软件那么怎样在天正cad剖面图的呢?店铺给大家整理了详细的过程。

天正cad剖面图的方法/步骤：
1 先画好建筑平面图
2 打开天正软件，选择【文件布图】下的【工程管理】。

3 点【工程管理】下新建工程，建立名为“三层框架”的工程名
4 用鼠标分两步点击图中所示按钮，然后根据命令行提示一步步选取
5 根据命令行提示操作，对齐点均选三层楼左下角柱的同一点，以此类推，加载二三层楼
6 输入三层楼信息后，注意修改层高，然后点剖面命令，根据命令行提示一步步做。

7 命令行提示执行完毕之后，右击鼠标确定，生成{剖面}。

同理立面生成亦是如此
8 最终得到剖面图
注意事项
剖切符号画在底层平面图中。

如何使用CAD进行建筑剖视图设计的步骤与技巧

如何使用CAD进行建筑剖视图设计的步骤与技巧CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于建筑设计领域的软件工具。

在建筑设计中，剖视图是一种常用的表达方式，用于展示建筑物内部结构和构造。

本文将介绍如何使用CAD软件进行建筑剖视图设计的步骤与技巧。

步骤一：准备工作在使用CAD软件进行建筑剖视图设计之前，首先需要明确设计要求和目标。

了解建筑物的结构、尺寸和剖面位置是非常重要的。

根据设计要求，将建筑的平面图导入CAD软件中，并确保图纸的比例正确。

步骤二：创建剖面线在CAD软件中，使用直线工具创建剖面线是开始设计剖视图的第一步。

剖面线应该准确地表示建筑物的剖面位置。

根据建筑物的平面图，使用CAD软件的绘图工具绘制剖面线，确保其平行于建筑物的主要结构轴线。

在绘制剖面线时，可以根据需要加入水平线和垂直线来辅助设计。

步骤三：剖面线扩展在绘制剖面线后，需要根据建筑物的结构进行剖面线的扩展。

通过使用CAD软件的延伸工具，可以将剖面线延伸到建筑物的结构内部，以准确地表示剖面的位置。

这样可以确保建筑物内部结构的细节在剖视图中可见。

步骤四：添加建筑元素在剖视图设计的过程中，需要添加建筑物的各种元素，例如墙体、柱子、楼梯等。

通过使用CAD软件的绘图工具，可以在剖视图中添加这些元素。

在添加元素时，需要确保元素的尺寸和位置与建筑物的实际情况一致。

此外，可以使用CAD软件的标注工具对建筑元素进行标注，以方便更好地理解和解释剖视图。

步骤五：绘制内部细节剖视图的一个重要目的是展示建筑物的内部结构和细节。

因此，在设计剖视图时，需要着重绘制建筑物内部的细节，例如管道、电缆、设备等。

使用CAD软件的线型和填充工具，可以绘制这些细节，并使用不同的颜色和线型来区分不同的元素。

这样可以使剖视图更清晰和易于理解。

步骤六：添加文本和注释在完成剖视图的绘制后，可以使用CAD软件的文本工具添加文字和注释。

文字和注释可以用于标识建筑元素的名称、尺寸和功能。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第14章天正建筑绘制剖面图【学习提示】设计好一套工程的各层平面图后，需要绘制剖面图表达建筑物的剖面设计细节，立剖面的图形表达和平面图有很大的区别，立剖面表现的是建筑三维模型的一个投影视图，受三维模型细节和视线方向建筑物遮挡的影响，天正剖面图形是通过平面图构件中的三维信息进行消隐获得的纯粹二维图形，除了符号与尺寸标注对象以及门窗阳台图块是天正自定义对象外，其他图形构成元素都是AutoCAD的基本对象。

【本章重点】天正建筑绘制剖面图的思路和方法。

【作图步骤】建筑剖面图的绘制一般步骤如下：（1）创建楼层表（2）生成剖面图（3）修改深化剖面图（4）添加楼梯栏杆（5）剖面标注14.1 创建楼层表由于楼层表在第十二章已经创建好了，所以这里就直接打开楼层表面板，检查相应楼层的“层高”或者“文件”等是否有误。

由于在生成剖面过程中，需要指定剖切符号和出现在剖面图中的轴线，所以先打开“首层平面图”。

14.2 生成剖面图提示：一般是选择同剖面方向上的开间或进深轴线，选轴号无效。

建立了楼层表后，如果在“楼层”面板中单击按钮，或者执行【SWZH】命令，就可以根据弹出的“楼层组合”对话框进行相应设置后，生成三维模型。

本例不需要创建三维模型，只需要生成相应的剖面和剖面即可。

单击“楼层”面板中单击按钮，或者执行【JZPM】命令，根据命令提示行的要求进行如下操作：命令: TBudSect请选择一剖切线:（选择1-1剖切线）请选择要出现在剖面图上的轴线:找到1个（点击轴线D）请选择要出现在剖面图上的轴线:找到 1 个，总计2个（点击轴线A）请选择要出现在剖面图上的轴线:（回车确认）回车确认后，弹出如图14-1所示的对话框，修改室内外高差为0.9，单击“生成剖面”按钮后，输入相应的文件名“1-1剖面图”，计算机在经过运算后会自动产生剖面图，并且会打开，如图14-2所示。

提示：为了能获得尽量准确和详尽的剖面图，用户在绘制平面图时楼层高度，墙高、窗高、窗台高、阳台栏板高和台阶踏步高、级数等竖向参数希望能尽量正确。

图14-1图14-214.3 修改深化剖面图与自动生成的立面图类似，生成的剖面图有时会存在一些问题，也会导致剖面出现局部错误。

此时可用AutoCAD的命令修改在生成过程中多余或遗漏的图线。

生成的剖面图中主要构件是门窗、墙体和楼梯等，也需要进行美化。

14.3.1 屋顶修改仔细观察生成的剖面图，会发现屋顶与立面图类似，高度需要调整，部分位置需要处理。

首先将檐口部分选中后向上提高500，然后将240的墙体向上延伸到屋顶，使他们交接在一起。

檐口部位需要补充檐沟等，根据屋顶平面图的尺寸和剖切位置，绘制出檐沟等位置的剖切轮廓和投影线等，并将顶层的层高线向下偏移120，形成楼板的厚度。

其余请参照如图14-3所示的尺寸进行绘制。

执行H填充命令，选择“solid实体”填充图案模式，完成后的效果如图14-4所示。

图14-3图14-414.3.2 绘制地坪线提示：利用PL线加粗绘制的对象在实际位置中会有一半线在所选的点的另一侧，所以在剖面图中通常采用ML多线命令更为合适，但是多线需要设置为填充模式。

入口处的台阶和地坪等位置也出现了错误，需要进行修改，通过延伸修剪等进行处理。

完成后再将入口处的台阶向下移动450。

然后根据前面绘制的首层平面图和立面图，利用ML多线绘制一条线宽80的地坪线。

最后在楼梯间增加三个踏步，尺寸为270x150，完成后的结果如图14-5所示。

图14-614.3.3 调整楼梯间门窗自动生成的楼梯间门窗高度位置不对，所以需要进行调整。

首先将门向下移动450，然后将上部的窗户也向下移动1000，此时需要参考“11-1立面图”中的尺寸标注。

修改后的结果如图11-6所示。

门窗调整后，尺寸标注也应该一起调整，不过自动生成的剖面不能自动更新，所以这里需要及时进行手动修改。

方法一是通过夹点编辑一一修改尺寸标注点的位置，方法二是重新进行标注。

完成后的结果如图11-6所示。

14.3.4 添加剖面楼板由于在生成剖面时部分楼板没有生成，所以需要通过手工绘制楼板，这里利用“双线楼板”命令即可。

需要将楼梯间楼层平台处的楼板补齐。

执行【剖面→双线楼板】或者【SXLB】命令，捕捉起点和结束点，然后根据命令提示行的要求，输入相应的楼板标高、楼板厚度即可。

如图14-7所示。

命令: SXLB请输入楼板的起始点 <退出>: （捕捉A点）结束点 <退出>:（捕捉B点）楼板顶面标高 <2900>:图14-6楼板的厚度(向上加厚输负值)<120>: （120）图14-7完成后的结果如图14-8所示。

同样在其他楼层处添加楼板。

图14-814.3.5 添加剖断梁首先在楼梯平台处添加楼梯的平台梁，如图14-9所示，以A点为参考位置，添加一个200x300的平台梁。

执行【JPDL】命令，捕捉A点，然后根据命令提示行的要求，按照以下步骤执行。

得到如图14-10所示的结果。

命令: JPDL请输入剖面梁的参照点 <退出>:梁左侧到参照点的距离<0>:（输入200）梁右侧到参照点的距离<0>:（输入0）梁底边到参照点的距离<300>:（回车默认）图14-914-10同样的方法添加楼梯另一侧的平台梁以及其他位置的剖断梁。

同时删除不需要的层高线。

结果如图14-11所示。

图14-1114.3.6 添加过梁通常门窗的上部都需要有过梁，当然有时候过梁可以和主梁叠加在一起，这里需要给楼梯间位置的门窗增加过梁，而阳台位置的窗户过梁则和主梁一起。

执行【MCGL】门窗过梁命令，根据命令行提示，选择需要添加过梁的所有门窗，确定后输入过梁尺寸，这里默认120。

完成后在门窗上部就添加了填充好的过梁。

14.3.7 加粗和填充根据建筑制图的要求，被剖到的对象，其轮廓线应该以粗实线表达，这通常用“居中加粗”或者“向内加粗”命令完成。

执行【La】图层命令，将以“S”开头的图层和0层全部打开，其余图层全部关闭，同时还需要关闭“S_windows”图层。

然后执行【XNJC】向内加粗命令，将所有对象选中，然后根据提示输入宽度0.2，即可完成，结果如图14-12所示。

命令: SLTOPLI2请选取要变粗的剖面墙线梁板楼梯线(向内侧加粗) <全选>:选择对象:请确认墙线宽(图上尺寸) <0.40>:0.2（输入0.2）请确认墙线宽(图上尺寸) <0.40>:0.2（输入0.2）请确认墙线宽(图上尺寸) <0.40>:0.2（输入0.2）根据建筑制图要求，在1:100的图示中，被剖切到的梁、楼板、墙体等构件需要填充黑色，这可以利用AutoCAD的填充命令即可。

完成后的结果如图14-13所示。

图14-12图14-1313.4 添加楼梯栏杆天正建筑剖面中，“楼梯栏杆”和“参数栏杆”都可以生成栏杆，但是前者只能生成较简单的直线栏杆，而后者可以生成多种甚至是用户自定义的栏杆，本例使用“参数栏杆”来完成。

13.4.1 参数栏杆执行【剖面→参数栏杆】或者【CSLG】命令，弹出“剖面楼梯栏杆参数”对话框，单击按钮，切换基点到第一步外侧顶点位置，输入第一跑的梯段步数、步宽、步高参数，如图14-14所示。

单击“确定”后，插入到楼梯第一个梯段中。

然后再插入第二个梯段的参数，参照如图14-15所示的设置。

第三个梯段的参数如图14-16所示。

结果如图14-17所示。

同样的方法完成所有的栏杆。

图14-14图14-15图14-16图14-1713.4.2 扶手接头提示：选择连接扶手时，对于扶手的起点和结束点的单一扶手同样有效。

扶手接头命令与剖面楼梯、参数栏杆、楼梯栏杆、楼梯栏板各命令均可配合使用，对楼梯扶手和楼梯栏板的接头作倒角与水平连接处理，水平伸出长度可以由用户输入。

执行【FSJT】扶手接头命令，根据命令行提示执行：命令: FSJTTCONNECTHANDRAIL请输入扶手伸出距离<0>:请选择是否增加栏杆[增加栏杆(Y)/不增加栏杆(N)]<增加栏杆(Y)>:n （输入N）请指定两点来确定需要连接的一对扶手! 选择第一个角点<取消>:另一个角点<取消>:完成扶手接头后的结果如图14-18所示。

图14-1813.4.3 绘制剖面雨棚依据如图14-19所示的尺寸，在入口处绘制雨棚的剖面线，并执行填充命令，完成结果如图14-19所示。

图14-1913.5 剖面标注与立面图相同，虽然在生成剖面时自动进行了标注，但是依然还需要对没有标注清楚的地方逐一标注。

同时需要对某些表达不清楚的构造部位完成索引，添加图名等。

最后再仔细检查一下，对于绘制的构造线，剖面线等进行必要的添加或者删除。

最终完成后的结果如图14-20所示。

图14-20小结:本章主要通过第十二章的平面图组合后自动生成剖面，然后再进行修改深化，调整不合适的投影线等，完善而成建筑剖面图。

虽然自动生成的剖面图不完全准确，不过在这个基础上深化修改还是比较快捷的，只要读者在平面图绘制过程中做的比较准确，生成的剖面图效果也就会相对好，修改也就比较简单。
