建筑CAD7 天正建筑的绘图程序与实例

天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

天正CAD绘图详细步骤一、结构平面图1、建立轴网a、天正⑴→模板图→“直线轴网”→1生成新数据b、“特性”→修改轴线颜色及线形→Layer…DDOTE→color…red→Linetype…DOTEc、“轴网标注”d、“单轴变号”（必要时）2、绘制柱子a、天正⑴→模板图→“方柱插入”或“单插方柱”b、天正⑵→模板图编辑→“柱子参数”c、“复制”或“移动”柱子。

3、绘制剪力墙（或异型柱）a、天正⑵→ASD工具→“ASD矩形叠合”→绘剪力墙轮廓线（注：也可以用其他绘图命令绘出剪力墙的轮廓线）b、用solid命令填充剪力墙（每捕捉四点即填充一个四边形）c、“复制”、“镜像复制”、“移动”剪力墙。

4、绘制主梁线a、天正⑴→模板图→“主梁线”b、取主梁起点→键入“w”→输入梁宽数值→绘制梁线（注：“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向）c、天正⑵→模板图编辑→“改变梁宽”（必要时）5、绘制次梁线a、天正⑴→模板图→“次梁线”b、键入“F”取次梁参照点→输入梁与参照点距离→键入“w”→输入梁宽数值→绘制梁线c、复制一道标注次梁位置的尺寸线→天正⑴→尺寸标注→“标注断开”→输入断开尺寸数值（右侧输正值，左侧输负值）6、梁线处理a、天正⑵→模板图编辑→“设置轮廓（实）线”→点取楼盖边线b、天正⑵→模板图编辑→“实梁变虚”7、绘制楼板钢筋a、参数设置：天正⑴→参数设置→板内布筋方式设置→取消“板内钢筋编号”→负筋尺寸界限位置“标至梁中”b、绘制正钢筋和负钢筋：天正⑵→楼板钢筋→“与梁正交正筋”或“自动长度负筋”注：可利用绘制“结构线”的方法将负筋布置整齐c、标注钢筋：天正⑵→ASD工具→“标注文字或配筋1”（或天正⑴→文字→“标注文字或配筋1”）→用鼠标右键、中键和左键三种方法标注钢筋或文字d、修改配筋：“ASD编辑文字及配筋”（必要时）8、标注梁号、板号、柱号a、梁号：天正⑵→ASD工具→“标注文字或配筋1”→用鼠标右键或左键两种方法标注文字（可批量复制后用：“ASD编辑文字及配筋”）b、板号、柱号：天正⑵→ASD工具→“标注文字或配筋2”（与“文字或配筋1 ”区别在于不去搜索梁线）9、标注细部尺寸、文字等a、天正⑴→尺寸标注→“逐点标注”b、天正⑴→文字→“文字标注”或“文字编辑”（大段的文字可以用“文件输入”）c、天正⑴→标高标号→“文字图名”或“指向索引”等。

1天正建筑入门学习天正建筑之前，应该有AutoCAD的基础，这样，学起天正建筑来比较容易。

天正建筑可以理解为是CAD的一个插件或专业工具。

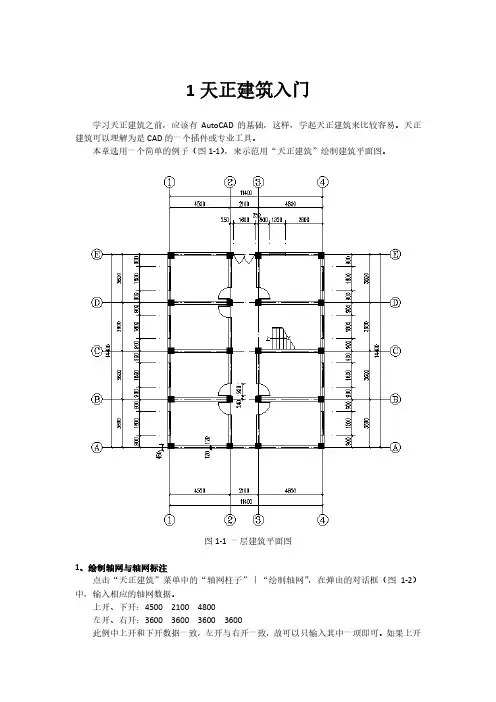

本章选用一个简单的例子（图1-1），来示范用“天正建筑”绘制建筑平面图。

图1-1 一层建筑平面图1、绘制轴网与轴网标注点击“天正建筑”菜单中的“轴网柱子”｜“绘制轴网”，在弹出的对话框（图1-2）中，输入相应的轴网数据。

上开、下开：4500 2100 4800左开、右开：3600 3600 3600 3600此例中上开和下开数据一致，左开与右开一致，故可以只输入其中一项即可。

如果上开和下开不一致，则要分别输入。

如果有多项数据，如有四个3600，输入一个3600，在其“个数”中输入“4”即可。

图1-2 轴网绘图图1-3 选择“起始轴线”轴网数据输入完成后，在绘图区域移动鼠标左键，启动绘图功能，在合适的点放置轴网就生成平面图的轴网。

按“轴网柱子”｜“轴改线型”，将轴网实线自动改为虚线。

按“轴网柱子”｜“轴网标注”，对轴网进行标注。

分别选择起始轴线（图1-3）和终止轴线，图1-4中的P1、P2点为水平方向的起止轴线，P3、P4点为垂直方向的起止轴线。

选择完成效果即图1-4。

注意：选择垂直方向时先选下面的轴线为起始轴线，是从下往上选。

图1-4轴网标注2、绘制墙体点击“天正建筑”菜单中的“墙体”｜“单线变墙”，弹出如图1-5所示的对话框，按对话框中内容进行设置，外墙墙厚为240，选择右边的“轴网生墙”图1-4 单线变墙设置完成，在绘图区域框选要生成墙体的直线或轴网。

点击鼠标右键或回车，即生成所需要的墙体，如图1-5所示。

注意：框选如果是从右往左选时，从左往右选的区别稍有不同。

然后，点击不需要的墙体，直接删除。

修改和修剪不需要的轴线，效果如图1-6所示。

图1-5 轴网生墙图1-6 墙体删除和轴线修剪3、插入门窗（1）插入门点击“天正建筑”菜单中的“门窗”｜“插门”，弹出如图1-7所示的对话框，从上往下开始设置，先点击门的立面图，设置门立面的款式，如图1-8所示。

天正暖通负荷计算方法1.打开天正底图需要天正原版——dwg文件2.识别内外墙点击——计算——房间——识别内外框选所有楼层建筑实体（仅平面图，屋顶除外）对于无法识别的采用“指定内墙、指定外墙”等工具识别3. 识别房间点击——计算——房间——搜索房间框选整个房间（有无尺寸线，对其不影响）——可以多个房间一起框选，个别无法识别的房间需要逐个点击房间维护结构，包括墙体、门、窗等3.点击——计算——房间——编号排序（起始编号选择“1001”，表示1F，以此类推。

每层分别排序，框选整层建筑完成4.双击房间名称，修改房间名称，这里的名称是可以导入负荷计算表的5.建筑参数提取及设置点击计算——负荷计算，打开之后，软件已默认新建了一个文件。

工程设置填写更多参数，选择所在城市楼栋设置（建筑基本信息、采暖方式、负荷考虑这些内部热源百分比、楼层信息）默认维护结构全局库，lib文件设置材料库（只设置自定义，天正有的不用设置）注意：添加建筑构造，是通过输入“编号”添加材料的设置构造库（只设置自定义，天正有的不用设置）注意：根据建筑构造输入“编号”冷风渗透计算方式——自己设置6.提取房间在一层处---点击右键------提取房间，一层一层设置选取，注意在一层和顶层分别加上地面和屋顶7.房间负荷计算习惯设置批量添加房间参数，编辑——批量添加8. 添加完成后点击------冷热负荷同时计算，完成负荷计算9. 计算------输出计算书。

总结：1.天正冷热负荷是完全分开的，需要同时计算冷热两种负荷时要在添加一次（负荷类型：热负荷）2.需要修改的话，点击“批量修改”，不要错点成批量添加，。

建筑设计院、规划院、勘察院首选招聘网天正CAD绘图详细步骤一、结构平面图1、建立轴网a、天正⑴→模板图→“直线轴网”→1生成新数据b、“特性”→修改轴线颜色及线形→Layer…DDOTE→color…red→Linetype…DOTEc、“轴网标注”d、“单轴变号”（必要时）2、绘制柱子a、天正⑴→模板图→“方柱插入”或“单插方柱”b、天正⑵→模板图编辑→“柱子参数”c、“复制”或“移动”柱子。

3、绘制剪力墙（或异型柱）a、天正⑵→ASD工具→“ASD矩形叠合”→绘剪力墙轮廓线（注：也可以用其他绘图命令绘出剪力墙的轮廓线）b、用solid命令填充剪力墙（每捕捉四点即填充一个四边形）c、“复制”、“镜像复制”、“移动”剪力墙。

4、绘制主梁线a、天正⑴→模板图→“主梁线”b、取主梁起点→键入“w” →输入梁宽数值→绘制梁线（注：“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向）c、天正⑵→模板图编辑→“改变梁宽”（必要时）5、绘制次梁线a、天正⑴→模板图→“次梁线”b、键入“F”取次梁参照点→输入梁与参照点距离→键入“w” →输入梁宽数值→绘制梁线c、复制一道标注次梁位置的尺寸线→天正⑴→尺寸标注→“标注断开”→输入断开尺寸数值（右侧输正值，左侧输负值）6、梁线处理a、天正⑵→模板图编辑→“设置轮廓（实）线” →点取楼盖边线b、天正⑵→模板图编辑→“实梁变虚”7、绘制楼板钢筋a、参数设置：天正⑴→参数设置→板内布筋方式设置建筑设计院、规划院、勘察院首选招聘网→取消“板内钢筋编号” →负筋尺寸界限位置“标至梁中”b、绘制正钢筋和负钢筋：天正⑵→楼板钢筋→“与梁正交正筋”或“自动长度负筋”注：可利用绘制“结构线”的方法将负筋布置整齐c、标注钢筋：天正⑵→ASD工具→“标注文字或配筋1”（或天正⑴→文字→“标注文字或配筋1” ）→用鼠标右键、中键和左键三种方法标注钢筋或文字d、修改配筋：“ASD编辑文字及配筋”（必要时）8、标注梁号、板号、柱号a、梁号：天正⑵→ASD工具→“标注文字或配筋1”→用鼠标右键或左键两种方法标注文字（可批量复制后用：“ASD编辑文字及配筋”）b、板号、柱号：天正⑵→ASD工具→“标注文字或配筋2”（与“文字或配筋1 ”区别在于不去搜索梁线）9、标注细部尺寸、文字等a、天正⑴→尺寸标注→“逐点标注”b、天正⑴→文字→“文字标注”或“文字编辑”（大段的文字可以用“文件输入” ）c、天正⑴→标高标号→“文字图名”或“指向索引”等。

天正CAD绘图详细步骤结构平面图1、建立轴网a、天正⑴→模板图→“直线轴网”→1生成新数据b、“特性”→修改轴线颜色及线形→Layer…DDOTE→color…red→Linetype…DOTEc、“轴网标注”d、“单轴变号”（必要时）2、绘制柱子a、天正⑴→模板图→“方柱插入”或“单插方柱”b、天正⑵→模板图编辑→“柱子参数”c、“复制”或“移动”柱子。

3、绘制剪力墙（或异型柱）a、天正⑵→ASD工具→“ASD矩形叠合”→绘剪力墙轮廓线（注：也可以用其他绘图命令绘出剪力墙的轮廓线）b、用solid命令填充剪力墙（每捕捉四点即填充一个四边形）c、“复制”、“镜像复制”、“移动”剪力墙。

4、绘制主梁线a、天正⑴→模板图→“主梁线”b、取主梁起点→键入“w”→输入梁宽数值→绘制梁线（注：“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向）c、天正⑵→模板图编辑→“改变梁宽”（必要时）5、绘制次梁线a、天正⑴→模板图→“次梁线”b、键入“F”取次梁参照点→输入梁与参照点距离→键入“w”→输入梁宽数值→绘制梁线c、复制一道标注次梁位置的尺寸线→天正⑴→尺寸标注→“标注断开”→输入断开尺寸数值（右侧输正值，左侧输负值）6、梁线处理a、天正⑵→模板图编辑→“设置轮廓（实）线”→点取楼盖边线b、天正⑵→模板图编辑→“实梁变虚”7、绘制楼板钢筋a、参数设置：天正⑴→参数设置→板内布筋方式设置→取消“板内钢筋编号”→负筋尺寸界限位置“标至梁中”b、绘制正钢筋和负钢筋：天正⑵→楼板钢筋→“与梁正交正筋”或“自动长度负筋”注：可利用绘制“结构线”的方法将负筋布置整齐c、标注钢筋：天正⑵→ASD工具→“标注文字或配筋1”（或天正⑴→文字→“标注文字或配筋1”）→用鼠标右键、中键和左键三种方法标注钢筋或文字d、修改配筋：“ASD编辑文字及配筋”（必要时）8、标注梁号、板号、柱号a、梁号：天正⑵→ASD工具→“标注文字或配筋1”→用鼠标右键或左键两种方法标注文字（可批量复制后用：“ASD编辑文字及配筋”）b、板号、柱号：天正⑵→ASD工具→“标注文字或配筋2”（与“文字或配筋1 ”区别在于不去搜索梁线）9、标注细部尺寸、文字等a、天正⑴→尺寸标注→“逐点标注”b、天正⑴→文字→“文字标注”或“文字编辑”（大段的文字可以用“文件输入”）c、天正⑴→标高标号→“文字图名”或“指向索引”等。

（整理）天正绘制建筑图的步骤.天正200CAD--7.5版本绘制建筑图的步骤如何将多张图纸（在⼀个界⾯的）分解成单张的：⽅法1=在命令⾏输⼊【Wblock]-或【W]--空格（回车）出现对话框---选保存路径、----点击【选择对象】-------框选要分解的图纸---空格（回车、右键）----点击【保存路径、⽂件名】右侧的【。

】⽅块-----选择保存路径、命名----确定（但是当CAD 被锁定后输⼊W就不起作⽤了、咋办？全选CAD中所有点线等图元、在英⽂输⼊状态下-------输⼊X---点击是--回车===然后才能⽤输⼊W的⽅法）打开CAD后绘图界⾯颜⾊是⽩⾊的---更改为⿊⾊------上⾯⼯具----显⽰----中部的颜⾊、点击-----右侧更改颜⾊-----点选⿊⾊----应⽤并关闭即可天正绘制完成后转换为t3格式的⽅法-------绘制完成（或打开图纸）后在下⾯的命令⾏输⼊【lcjb](就是另存为旧版的第⼀个字母）--空格----点选保存路径+输⼊保存⽂件名称---确定即可⼀、新建⼯程1、基本设置：在标题栏--⼯具---选项---天正基本设置----对信息进⾏修改（也可默认）2、左侧导航栏----⽂件布图----⼯程管理----新建----命名并保存（有三项需要操作的：1、图纸---右击添加2、楼层---添加3、属性）3、图纸：有平、⽴、剖⾯、三维、总图、详图、图纸说明、图纸⽬录等4、平⾯图：右击添加图纸--命名保存---⾸层平⾯图---⼆层平⾯图---类推；⼆、在⾸层平⾯图中绘制图元：1、程序：轴线---墙体---门窗----等分别定义绘制2、在绘制轴线前-----在绘图区要先绘制⼀个园------以便将各层的轴线都定位在⼀个点上-------左侧绘图⼯具栏内----点击О---输⼊坐标（1000,1000）或任意数据（在每层平⾯图中都要绘制）三、左侧导航栏的⽬录（分别介绍使⽤⽅法--右键点击某⼀个标题选实时助⼿可以查看该功能的操作⽅法--点击某⼀功能后下⾯有提⽰操作步骤）天正建筑视频教程114年11⽉16⽇星期⽇天正建筑视频教程天正公司从1994年开始就在AutoCAD图形平台开发了⼀系列建筑、暖通、电⽓等专业软件，这些软件特别是建筑软件取得了极⼤的成功。

天正CAD绘图详细步骤一、结构平面图1、建立轴网a、天正⑴→模板图→“直线轴网”→1生成新数据b、“特性”→修改轴线颜色及线形→Layer…DDOTE→color…red→Linetype…DOTEc、“轴网标注”d、“单轴变号”（必要时）2、绘制柱子a、天正⑴→模板图→“方柱插入”或“单插方柱”b、天正⑵→模板图编辑→“柱子参数”c、“复制”或“移动”柱子。

3、绘制剪力墙（或异型柱）a、天正⑵→ASD工具→“ASD矩形叠合”→绘剪力墙轮廓线（注：也可以用其他绘图命令绘出剪力墙的轮廓线）b、用solid命令填充剪力墙（每捕捉四点即填充一个四边形）字串4c、“复制”、“镜像复制”、“移动”剪力墙。

4、绘制主梁线a、天正⑴→模板图→“主梁线”b、取主梁起点→键入“w”→输入梁宽数值→绘制梁线（注：“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向）c、天正⑵→模板图编辑→“改变梁宽”（必要时）5、绘制次梁线a、天正⑴→模板图→“次梁线”b、键入“F”取次梁参照点→输入梁与参照点距离→键入“w”→输入梁宽数值→绘制梁线c、复制一道标注次梁位置的尺寸线→天正⑴→尺寸标注→“标注断开”→输入断开尺寸数值（右侧输正值，左侧输负值）6、梁线处理字串4a、天正⑵→模板图编辑→“设置轮廓（实）线”→点取楼盖边线b、天正⑵→模板图编辑→“实梁变虚”7、绘制楼板钢筋a、参数设置：天正⑴→参数设置→板内布筋方式设置→取消“板内钢筋编号”→负筋尺寸界限位置“标至梁中”b、绘制正钢筋和负钢筋：天正⑵→楼板钢筋→“与梁正交正筋”或“自动长度负筋”注：可利用绘制“结构线”的方法将负筋布置整齐c、标注钢筋：天正⑵→ASD工具→“标注文字或配筋1”（或天正⑴→文字→“标注文字或配筋1”）→用鼠标右键、中键和左键三种方法标注钢筋或文字d、修改配筋：“ASD编辑文字及配筋”（必要时）8、标注梁号、板号、柱号字串1a、梁号：天正⑵→ASD工具→“标注文字或配筋1”→用鼠标右键或左键两种方法标注文字（可批量复制后用：“ASD编辑文字及配筋”）b、板号、柱号：天正⑵→ASD工具→“标注文字或配筋2”（与“文字或配筋1 ”区别在于不去搜索梁线）9、标注细部尺寸、文字等a、天正⑴→尺寸标注→“逐点标注”b、天正⑴→文字→“文字标注”或“文字编辑”（大段的文字可以用“文件输入”）c、天正⑴→标高标号→“文字图名”或“指向索引”等。

天正CAD作图步骤及技巧
天正CAD作图三大要点：
1、图层分明——作图时尽量使用天正命令作图，便于编辑修改
2、快捷键作图——使用方便，速度快，效率高
3、规范作图——作图清晰易看懂、美观
天正CAD平面作图基本步骤：
1、绘制轴网——主要的轴网先绘制，次要轴网后面添加
2、两点轴标——标注轴网尺寸便于下一步编辑
3、绘制柱子、墙体——先绘制主要墙体再绘制次要墙体（例如：
卫生间墙体及一些分割墙体）
4、绘制门窗——门窗尺寸大小需很了解
5、绘制台阶楼梯——楼梯台阶尺寸必须清楚
6、搜索房间——根据功能用房命名房间名称（可直接生成房间面
积）
7、标高标注——室内外高差标注及层高标注
8、布置家居——常用CAD家居图库收集、天正命令、切记统一图
层
9、检查以上绘制内容（特别是尺寸标注）
10、图名标注、插入图框(比例需统一)
天正CAD剖面作图技巧：
1、剖面表达的内容——主要表达层高及楼板高差关系
2、理解性绘制所剖到位置构建及投影方向构建的位置及形状
3、所有构建最好用PL线绘制，切记每类构建图层分明（便于编
辑修改）
天正CAD剖面作图步骤：
1、对应剖切位置绘制墙体轴线及层高线
2、绘制墙体
3、绘制楼板——注意室内外高差的表达
4、绘制梁柱——包括投影到的梁柱
5、绘制门窗
6、尺寸标注及层高标注
7、功能用房名称及楼层号标注——单行文字命令标注
8、检查以上绘制内容
9、图名标注、插入图框（注意比例统一）。

天正建筑制图简单流程1、轴网选择“轴网柱子”，打开“绘制轴网”，根据不同的开间，进深，“上开、下开”，（从左至右）“左进、右进”（自下向上），确定轴线，并在“两点轴标”给轴线标注尺寸。

2、绘制与编辑墙体选择“墙体”，打开“绘制墙体”，根据不同的墙体厚度，材料选择不同的“左宽”“右宽”“高度”“材料”,插入墙体，外砖墙一般为370，即内墙120，外墙250。

若对墙体加粗，选中墙体右击，粗线关闭3、门窗门：在适当的地方插入门窗，打开“门窗”菜单，门参数，卫生间的门宽800，卧室的门宽900，双击门的图样式进行更改门的种类；内外和左右翻转改变门的角度窗：打开“门窗”菜单，窗参数，居中，宽1800，高1500，双击窗的图样式进行更改窗的种类。

一般都为默认值阳台由多段线命令绘制，进行偏移（120）通常为3根线注意门开的方向，利于人群的疏散。

4、楼梯：点击“楼梯其他”“选择所需要得楼梯类型，然后插入，根据图纸，选择类型（首层，中间层，顶层），梯间宽（可以改变楼梯宽度），踏步宽度（可以改变楼梯长度），上楼位置（选择左边还是右边）5、输入房间名称：点击“文字表格”，然后添加（根据比例改变字高）6、添加房间用具：①可以点击“图块图案”，加载自己需要的图库②或者点击“房间屋顶”“房间布置”“布置洁具”，这里也有一部分的洁具，不过没有通用图库里的丰富7、标注总尺寸线：点击“尺寸标注”“逐点标注”，标注墙厚及总长度。

8、添加指北针：点击“符号标注”画指北针，或者在“通用图库”加载多样式的指北针。

9、添加标高：点击“符号标注”“标高标注”10、图名标注：默认比例1:100，可以根据图大小更改比例，字高；如果不清楚，可通过点击“文件部图”“改变比例”，来更改标注数字的大小。

11、绘制图框：点击“文件部图”“插入图框”，如果A4或者A3纸放不下，需变大比例。
