电路基础原理电路的非线性与线性化

电路基础原理理解电路中的非线性与线性电路是由各种元器件组成的电子设备，我们日常生活中无处不在地与电路打交道。

理解电路的基础原理是非常重要的，其中非线性与线性是理解电路工作方式的两个关键概念。

一、什么是非线性电路？非线性电路是指电路中电流与电压之间的关系不符合线性规律的电路。

在非线性电路中，电流与电压之间的关系是复杂的，且无法通过简单的比例关系来描述。

非线性电路可以产生丰富多样的非线性现象，例如非线性失真、振荡、混频等。

非线性电路通常由非线性元件组成，如二极管、三极管等。

以二极管为例，它的特性曲线是一个非线性曲线，即其电流与电压之间的关系不是一条直线。

在低电压区域，二极管处于截止状态，电流很小；而在高电压区域，二极管进入饱和状态，电流增加很快。

正是因为这种非线性特性，二极管在电路中才能起到许多重要的作用，如整流、稳压等。

二、什么是线性电路？线性电路是指电路中电流与电压之间的关系符合线性规律的电路。

在线性电路中，电流与电压之间的关系可以通过简单的比例关系来描述，即符合欧姆定律。

线性电路的特点是稳定、可预测且易于分析。

线性电路通常由线性元件组成，如电阻、电容、电感等。

以电阻为例，其特性曲线是一条直线，即其电流与电压之间存在一个恒定的比例关系。

这使得电阻在电路中能够起到稳定限流的作用，是电路设计中不可或缺的元件之一。

三、非线性与线性在电路设计中的应用非线性电路的特性使得其在电路设计中有着特殊的应用。

例如，非线性元件可以用于构建振荡电路，实现信号的放大和调节。

同时，非线性元件的非线性特性也可以用来改变信号的波形，产生特定的效果，如失真音效等。

在放大器的设计中，可以通过合理利用非线性元件的特性，提高放大器的线性度和功率。

线性电路在电路设计中也扮演着重要的角色。

线性电路的稳定性使得我们能够更好地预测电路的工作情况，便于调试和优化。

在许多电子设备中，例如放大器、滤波器等，线性电路起到了关键的作用。

此外，从线性电路理论出发，我们还可以推导出更复杂的非线性电路。

一、线性电路线性电路是指完全由线性元件构成的电路,如纯粹由电阻电源等线性元件构成的电路就是线性元件（电路）.线性就是指输入和输出之间关系是否可以用线性函数表示。

齐次，非齐次是指方程中有没有常数项。

二、非线性电路nonlinear electric circuit含有除独立电源之外的非线性元件的电路。

电工中常利用某些元器件的非线性。

例如，避雷器的非线性特性表现为高电压下电阻值变小，这可用于保护雷电下的电工设备。

非线性电路有6个特点：①稳态不唯一。

用刀开关断开直流电路时，由于电弧的非线性使这时的电路出现由不同起始条件决定的两个稳态——一个有电弧，因而电路中有电流；另一个电弧熄灭，因而电路中无电流。

②自激振荡。

在有些非线性电路里，独立电源虽然是直流电源，电路的稳态电压（或电流）却可以有周期变化的分量，电路里出现了自激振荡。

音频信号发生器的自激振荡电路中因有放大器这一非线性元件，可产生其波形接近正弦的周期振荡。

③谐波。

正弦激励作用于非线性电路且电路有周期响应时，响应的波形一般为非正弦的，含有高次谐波分量或次谐波分量。

例如，整流电路中的电流常会有高次谐波分量。

④跳跃现象。

非线性电路中，参数（电阻、电感、振幅、频率等）改变到分岔值时响应会突变，出现跳跃现象。

铁磁谐振电路中就会发生电流跳跃现象。

⑤频率捕捉。

正弦激励作用于自激振荡电路时，若激励频率与自激振荡频率二者相差很小，响应会与激励同步。

⑥混沌。

20世纪20年代，荷兰人B.范德坡尔描述电子管振荡电路的方程，成为研究混沌现象的先声。

非线性元件电路是指由非线性元件构成的电路,如线圈,电容等够成的LR,CR,LC,LCR 电路等,这些可构成微分电路或积分电路,这就是非线性电路。

电路基础原理理解电路中的线性与非线性元件电路基础原理：理解电路中的线性与非线性元件在我们日常生活中，电路无处不在。

电路是电子设备中的核心组成部分，也是现代科技发展的基石之一。

在电路中，有线性元件和非线性元件两种不同类型的元件，它们在电路中发挥着不同的作用。

本文将以电路基础原理为主题，来探讨电路中的线性与非线性元件的特性和应用。

首先，我们来了解线性元件。

线性元件是指其电压-电流特性符合线性关系的元件。

这意味着当通过线性元件的电流变化时，电压也会按照相同的比例变化。

常见的线性元件有电阻和电感。

电阻是一种最基础的线性元件，它阻碍电流的流动。

它根据欧姆定律的基本原理，即电流与电压成正比关系，来实现对电流的控制。

在电路中，电阻常常被用来限制电流的大小，调整电压和电流的比例关系。

电感则是另一种常见的线性元件，它具有存储和释放能量的作用。

电感的特性是根据法拉第电磁感应定律进行描述的，即电压变化率与电流变化率成正比。

电感的应用十分广泛，在许多电子设备中用于滤波、调节电流和延迟信号等。

除了线性元件外，非线性元件也是电路中不可或缺的一部分。

与线性元件不同，非线性元件的电压-电流特性不符合简单的线性关系。

它们在电路中引入了非线性的行为，常常用于信号处理和放大。

二极管是最基本的非线性元件之一。

它有一个特殊的电流-电压关系，即正向导通电流非常大，而反向导通电流几乎为零。

这使得二极管在电路中常被用作整流器、开关和信号处理器。

另一个重要的非线性元件是晶体管。

晶体管是一种三端元件，可以实现电流和电压的放大功能。

通过控制输入端电流，晶体管可以控制输出端的电流和电压信号。

因此，晶体管被广泛用于放大电路、开关电路和逻辑电路等。

除了二极管和晶体管，还有一些其他的非线性元件，如场效应管和压敏电阻等。

它们在电路中发挥着重要的作用，丰富了电子设备的功能和可行性。

总之，电路作为电子设备的核心部分，是电子技术的基石。

在电路中，线性元件和非线性元件扮演着不同的角色和功能。

非线性电路分析与设计原理非线性电路是电子电路中一种重要的电路类型，它具有非线性的特性。

非线性电路在很多电子设备和系统中起着至关重要的作用。

本文将介绍非线性电路的分析与设计原理，包括基本概念、数学模型、常见的非线性电路元件和方法。

1. 非线性电路的基本概念非线性电路是指输出电流或电压与输入电流或电压不呈线性关系的电路。

与线性电路不同，非线性电路的输出信号与输入信号之间存在非线性关系，因此分析和设计非线性电路需要一种不同的方法。

2. 非线性电路的数学模型非线性电路的数学模型可以通过曲线拟合、泰勒级数展开等方法得到。

其中，最常用的数学模型是非线性电路的伏安特性曲线。

伏安特性曲线描述了电路元件的电流与电压之间的关系，是分析和设计非线性电路的基础。

对于复杂的非线性电路，可以使用数值方法或仿真软件进行模拟和分析。

3. 常见的非线性电路元件常见的非线性电路元件包括二极管、晶体管、场效应管、变阻器等。

这些元件在电子设备中广泛应用，在放大、调制、开关等方面起着重要作用。

了解非线性电路元件的特性、参数和使用方法是进行非线性电路分析与设计的基础。

4. 非线性电路的分析方法非线性电路的分析方法有很多种，常用的有直流分析和交流分析。

直流分析主要研究电路在恒定直流条件下的特性，包括电流、电压、功率等。

交流分析则考虑了电路中的频率响应和增益等参数，用于研究电路在变化的交流信号下的工作情况。

5. 非线性电路的设计原理非线性电路的设计原理在很大程度上依赖于具体应用的需求。

设计原理包括选择合适的非线性元件、确定电路拓扑结构、计算电路参数和进行性能优化等。

同时，还需要考虑电路的稳定性、可靠性、功耗等因素。

6. 非线性电路的实际应用非线性电路在电子设备和系统中有广泛的应用。

例如在无线通信中的功放电路、音频放大器、调制电路等。

非线性电路的分析与设计是实现这些应用的关键，有助于提高电路性能和系统的可靠性。

结语非线性电路分析与设计是电子工程领域中的重要课题。

线性与非线性电路
仅由线性元件组成的电路称为线性电路。

若电路中至少含有一个非线性元件，则电路称为非线性电路。

线性元件与非线性元件的含义在介绍电路元件时给出。

线性电路的最基本的特性是它具有叠加性和均匀性。

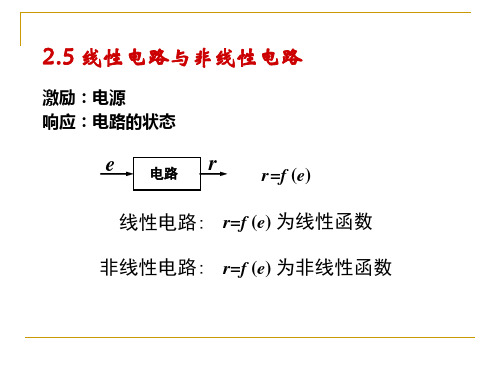

叠加性和均匀性的含义可以用下面的图来说明。

图中的方框表示电路，x 表示加在电路上的输入信号，或称激励；y 表示电路对该输入信号产生的输出，或称响应。

叠加性的含义是：若激励x1产生的激励为y1, 激励x2产生的激励为y2，则当 x1 与 x2 共同作用于电路时产生的响应为 y1 + y2 。

均匀性的含义是：若激励 x作用于电路产生的响应为 y，则激励 ky 做用于电路产生的响应必为 ky 。

换句话说，线性电路对于各个激励共同作用的响应是各个激励的加权之和。

严格说来，真正的线性电路在实际中是不存在的。

但是大量的实际电路在一定条件下都可以近似视为线性电路。

在电路理论中，对线性电路的研究已经有了相当长的历史，有了成熟的理论和方法。

本课
程作为电路理论的入门课程，主要研究线性电路。

此外，为了讨论问题的方便，可以把激励电源（独立源）放在电路内部，独立源和线性无源元件组成的电路也称为线性含源电路或线性电路。
