地源热泵系统介绍及其优点

地源热泵的12大优势由于地源热泵系统采取了特殊的换热方式，使它具有普通中央空调和锅炉不可比拟的优点：一、高效节能与锅炉（电、燃料）供热系统相比，土--气/水型地源热泵系统的转换效率最高可达4.7 。

而锅炉供热只能将90%以上的电能或70～90%的燃料内能转换为热量供用户使用，因此它要比电锅炉加热节省2/3以上的电能，比燃料锅炉节省1/2以上的能量，运行费用为各种采暖设备的30-70%。

由于土壤的温度全年稳定在10℃—20℃之间，其制冷、制热系数可达3.5—4.7，与传统的空气源热泵（家用窗式和分体式空调、中央式风冷热泵）相比，要高出40%以上，其运行费用仅为普通中央空调的50—60%。

夏季高温差的散热和冬季低温差的取热，使得土--气型地源热泵系统换热效率很高。

因此在产生同样热量或冷量时，只需小功率的压缩机就可实现，从而达到节能的目的，其耗电量仅为普通中央空调与锅炉系统的40%—60%。

二、绿色环保土--气/水型地源热泵系统在冬季供暖时，不需要锅炉，无废气、废渣、废水的排放，可大幅度地降低温室气体的排放，能够保护环境，是一种理想的绿色技术。

三、分户计费实现机组独立计费，分户计表，方便业主对整个系统的管理。

四、使用寿命长家用空调设计寿命8年，燃气锅炉为10年；土--气型地源热泵机组为50年，水循环和风管系统60年以上，地耦管路系统为70年，它比所有各种空调系统和采暖设备的寿命都要长。

五、节省建筑空间控制设备简单土--气/水型地源热泵系统采用将地源热泵机组分散安装于各处所（居室、会所、办公室等）的方式，中央控制仅需选择水路控制，除去了一般中央空调集中控制所有参量的复杂环节，从而降低控制成本。

在各分散安装单元（居室、会所、办公室）可根据用户要求设不同的体积很小的终端控制器，实现从最简单（起停、供暖、制冷三档）到复杂的可编程智能控制方式。

六、系统可靠性强每台机组可独立供冷或供热，个别机组故障不影响整个系统的运行。

地源热泵系统在建筑中的应用地源热泵（Ground Source Heat Pump，简称GSHP）系统是一种利用地下热能进行建筑供暖、制冷和热水供应的高效节能的热泵系统。

它通过地下的稳定温度提供热量，并通过制冷循环来提供制冷效果。

地源热泵系统在建筑中的应用已经得到广泛认可，下面将从节能、环保和经济效益三个方面探讨其应用价值。

一、节能效益地源热泵系统是一种高效节能的供暖制冷系统。

其主要优势体现在以下几个方面：首先，地源热泵系统利用地下的稳定温度进行换热，而地下温度相对较为稳定，可以保证系统始终处于一个较高温度差的工作状态。

相比较而言，空气源热泵系统则会受到季节变化和气候波动的影响，效能不稳定。

其次，地源热泵系统采用地下水源或地源热井进行换热，充分利用地下温度，减少了对外界环境温度的依赖，从而提高了系统的效能。

与传统的电能或燃气供暖相比，地源热泵系统在能源利用上更加高效。

再次，地源热泵系统通过制冷循环的方式，在夏季可以实现制冷的效果。

相比较传统的空调系统，地源热泵系统可以大大降低制冷能耗，提高系统的整体效能。

综上所述，地源热泵系统在供暖和制冷方面的节能效益是显著的，可以有效减少能源消耗，降低能源浪费。

二、环保效益地源热泵系统作为一种清洁能源利用方式，具有良好的环保效益。

主要表现在以下几个方面：首先，地源热泵系统减少了对化石能源的使用，降低了二氧化碳等温室气体的排放。

这有利于减少对全球气候变化的负面影响，更好地保护环境。

其次，地源热泵系统本身不会产生废气、废水等污染物，避免了传统燃烧方式产生的大量排放物质对环境的污染。

再次，地源热泵系统的换热过程中，可以回收利用废热，提高能源的利用效率，减少能源的浪费。

这种能源回收利用的方式更符合可持续发展的理念，对环境起到了积极的保护作用。

综上所述，地源热泵系统不仅在能源利用方面有明显的节能效益，同时也对环境保护起到了积极的作用。

三、经济效益地源热泵系统在经济效益方面的表现主要体现在以下几个方面：首先，地源热泵系统在使用过程中可以大幅度降低能源费用。

地源热泵供暖方案地源热泵（Ground Source Heat Pump, 简称GSHP）是一种利用地下热能进行空调供暖的环保能源技术。

它通过利用地下稳定的热源，将低温热能转化为高温热能，为建筑提供供暖和制冷服务。

本文将介绍地源热泵供暖方案及其优势。

一、地源热泵供暖原理地源热泵供暖采用了地热能资源，其原理可通过以下几个步骤来解释：1. 地下热能吸收：通过地下水循环、地下水循环泵和地下回水管等设备，将地下储存的热能通过吸热剂吸收到地源热泵中。

2. 热泵系统循环：地源热泵将吸热剂中获得的低温热能传给蒸发器，将低温液态制冷剂转化为低温蒸气。

3. 压缩和加热过程：低温蒸汽被压缩成高温蒸汽，蒸汽冷凝释放出高温热能。

4. 供暖系统传热：高温热能通过换热器传导给供暖系统，供暖系统将热能以空气或水的形式传输到室内，实现供暖效果。

二、地源热泵供暖方案的优势1. 高效节能：地源热泵供暖系统利用地下稳定的温度资源，不依赖外界环境温度，能够在较低的运行能力下提供稳定的热能。

相比传统燃煤、电采暖等方式，节能效果显著，能够减少能源消耗和碳排放。

2. 环保低碳：地源热泵供暖过程中，不产生燃烧废气和烟尘，无热量和噪音污染，对周围环境没有负面影响。

地源热泵是一种清洁、环保的供暖方式。

3. 稳定舒适：地源热泵供暖系统能够保持持续稳定的供热温度，并具有自动调控功能，可以根据室内温度和需求进行智能调节，使室内温度始终保持在舒适范围内。

4. 多功能应用：地源热泵系统不仅可以满足供暖需求，还可以提供制冷、热水等多种功能。

它可以通过调节工作模式，将热泵逆向工作从而实现室内空调效果。

三、地源热泵供暖系统的应用地源热泵供暖系统广泛应用于居住区、办公楼、商场、学校等各类建筑。

对于冷气困扰、能源需求高的地区，地源热泵供暖系统具有重要的应用前景。

1. 居住区：地源热泵供暖系统可以满足大规模居住区的供暖需求。

它的高效节能和环保特点使其成为未来城市发展的首选供热方式。

地源热泵的特点和基本形式地源热泵（区别于热泵热水器和太阳能热泵热水器）技术是一种利用浅层地热资源的既可供热又可制冷的高效节能的空调技术。

热泵的理论基础源于卡诺循环, 与制冷机相同, 是按照逆循环工作的。

由于全年地温波动小, 冬暖夏凉, 因此地热可分别在冬季作为热泵供暖的热源和夏季空调的冷源, 即冬季从土壤中采集热量, 提高温度后供给室内采暖；夏季从土壤中采集冷量, 把室内多余热量取出释放到地能中去。

地源热泵主要有以下几种形式：(1)地下水热泵：为开放系统。

该系统占地面积小, 非常经济。

它要求保证机组正常运行的稳定水源, 温度范围在7—21℃, 需要打井, 为保持地下水位需要注意回灌, 从而不破坏水资源。

(2)河湖水源热泵：为开式或闭式系统。

该系统投资小, 水系统能耗低, 可靠性高, 且运行费用低, 但盘管容易被破坏, 机组效率不稳。

(3)土壤热泵：为闭式系统。

垂直埋管系统占地面积小, 水系统耗电少, 但钻井费用高；水平埋管安装费用低, 但占地面积大, 水系统耗电大。

2 地源热泵伏于传统空调的特性2.1 在技术方面(1)传统的空调系统不论是水冷还是风冷, 由于它的换热器必须置于暴露的空气中, 因此会对建筑造型造成不好的影响, 破坏建筑的外观；而地源热泵把换热器埋于地下, 且远离主建筑物, 故不会对其造型产生影响。

(2)风冷换热器与水冷换热器的换热环境均为大气, 故不可避免地受到环境条件变化的影响, 会明显降低换热效率；而地源热泵换热器是和大地换热, 换热对象是1m以下的地层, 其初始温度大约等于年平均温度, 基本不受外界环境的影响。

这种温度特性使地源热泵比传统空调运行效率要高40％～60％。

(3)普通空调对环境的影响是很严重的, 它不仅对臭氧层造成严重的破坏和产生令人难以忍受的噪音, 还由于夏季将废热排入大气, 冬季吸收大气中的热量而使大气、住宅周围的环境更加恶劣；而地源热泵可以利用大地的蓄热能力, 把夏季多余的排入大地的热能在冬季取用, 把冬季多余的冷能在夏季取用, 以达到冬夏两季室内的供暖与供冷。

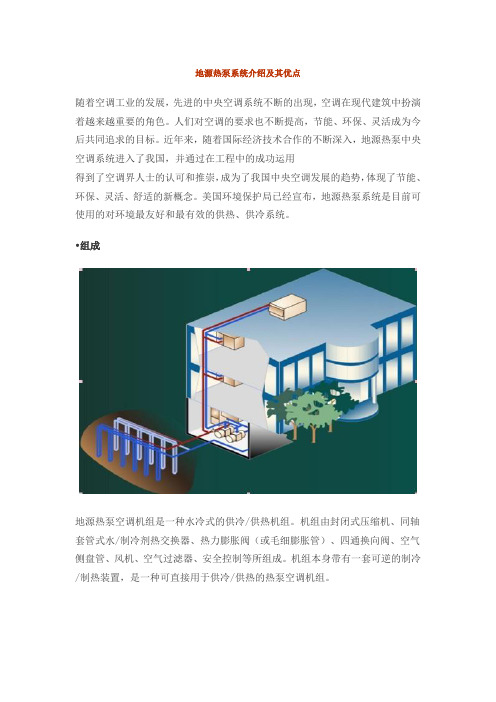

地源热泵系统介绍及其优点随着空调工业的发展，先进的中央空调系统不断的出现，空调在现代建筑中扮演着越来越重要的角色。

人们对空调的要求也不断提高，节能、环保、灵活成为今后共同追求的目标。

近年来，随着国际经济技术合作的不断深入，地源热泵中央空调系统进入了我国，并通过在工程中的成功运用得到了空调界人士的认可和推崇，成为了我国中央空调发展的趋势，体现了节能、环保、灵活、舒适的新概念。

美国环境保护局已经宣布，地源热泵系统是目前可使用的对环境最友好和最有效的供热、供冷系统。

•组成地源热泵空调机组是一种水冷式的供冷/供热机组。

机组由封闭式压缩机、同轴套管式水/制冷剂热交换器、热力膨胀阀（或毛细膨胀管）、四通换向阀、空气侧盘管、风机、空气过滤器、安全控制等所组成。

机组本身带有一套可逆的制冷/制热装置，是一种可直接用于供冷/供热的热泵空调机组。

•原理地源热泵系统是一种由双管路水系统连接起建筑物中的所有地源热泵机组而构成的封闭环路的中央空调系统。

在冬季，地源热泵系统通过埋在地下的封闭管道（称为环路）从大地收集自然界的热量，而后由环路中的循环水把热量带到室内。

再由装在室内的地源热泵系统驱动的压缩机和热交换器把大地的能量集中，并以较高的温度释放到室内。

在夏季，此运行程序则相反，地源热泵系统将从室内抽出的多余热量排入环路而为大地所吸收，使房屋得到供冷。

尤如电冰箱那样，从冰箱内部抽出热量并将它排出箱外使箱内保持低温。

•系统系统是由下列部分所组成：模块式地源热泵机组、循环水泵、水管环路、水系统控制箱和室内温控器等。

地源热泵机组采用标准构件,需要时各部件的修配和更换很方便。

因为设计简单，并不需要高技术的操作工程人员的服务。

唯一需要经常保养的是空气过滤网和凝结水盘的清洁。

系统设计简单，灵活、安装快速。

机组己在工厂组装好并自带温度控制装置，现场工作只是少量低压风管、电气连接装置和不需要保温的水管的连接。

管道可采用钢管、铜管或塑料管。

地源热泵方案设计一、地源热泵系统概述地源热泵是一种利用地下土壤、地下水或地表水等作为冷热源，通过热泵机组进行能量交换，为建筑物提供制冷、供暖和生活热水的系统。

与传统的空调和供暖系统相比，地源热泵系统具有以下显著优势：1、高效节能：地源热泵系统的能效比（COP）通常较高，可大大降低能源消耗和运行成本。

2、环保无污染：不使用化石燃料，减少了温室气体排放和对环境的污染。

3、稳定可靠：地下温度相对稳定，使得系统运行更加稳定可靠，不受外界气候条件的影响。

4、使用寿命长：热泵机组和地下换热器的使用寿命较长，维护成本相对较低。

二、工程场地条件评估在进行地源热泵方案设计之前，首先需要对工程场地的条件进行详细评估。

这包括地质结构、土壤类型、地下水位、水文地质条件等。

不同的场地条件会影响地下换热器的设计和安装方式。

1、地质结构：了解地层的分布、厚度和岩石类型，以确定钻孔的可行性和难度。

2、土壤类型：土壤的热导率和比热容会影响热量传递效率，常见的土壤类型如砂土、黏土和壤土等，其热性能有所差异。

3、地下水位：地下水位的高低会影响换热器的安装深度和防水措施。

4、水文地质条件：包括地下水的流动速度、水质等，这对于选择合适的换热器类型和防止地下水污染至关重要。

三、建筑物负荷计算准确计算建筑物的冷热负荷是地源热泵方案设计的基础。

负荷计算需要考虑建筑物的用途、面积、朝向、围护结构的保温性能、室内人员和设备的发热量等因素。

通过专业的负荷计算软件，可以得到建筑物在不同季节和不同时段的制冷和供暖负荷需求。

1、制冷负荷：主要由室内外温差、太阳辐射、人员散热和设备散热等因素引起。

2、供暖负荷：与室外温度、建筑物的保温性能、通风换气次数等有关。

根据负荷计算结果，可以确定热泵机组的容量和地下换热器的规模，以保证系统能够满足建筑物的冷热需求。

四、地源热泵系统类型选择地源热泵系统主要有三种类型：地下水地源热泵系统、地埋管地源热泵系统和地表水地源热泵系统。

暖通知识1、高效：一般空调对着空气换热称为风冷热泵，缺点在于天气炎热或者寒冷最需要冷量或热量时效率反而下降。

地温一年四季基本恒定在16℃左右，略高于该地区平均温度1到2度，使得热泵无论在制冷或制热工况中均处于高效率点。

2、节能省费用：冬季运行时，COP约为4.2，即投入1KW电能，可得到4KW的热能，夏季运行时，COP可达5.3，投入1KW电能，可得到5KW的冷量，能源利用效率为电采暖方式的3-4倍；并且热交换器不需要除霜，减少了结霜和除霜的用电能耗。

比常规空气源空调节能50%左右。

3、环保：供热时没有燃烧过程，避免了排烟污染，供冷时省了冷却塔，避免了噪音及霉菌污染。

4、舒适：因为地源热泵机组供冷暖时都是通过冷热水经风机旁管（或地板管、墙埋管）交换完成的，所产生的冷气和暖气（或辐射热）比常规空调的要更柔和的多，热不易感冒。

5、节省占地面积：省去了冷却塔、锅炉及与之配套的煤棚和渣场，节省了土地资源，产生附加经济效益，并改善了建筑物的外部形象。

（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。

直射的阳光或高温热源会使空调制冷不及时，制冷效果差。

（2）室外机安装位置应选择尽可能离室内机较近的地方，又要考虑空气流通、无阳光或少阳光照射的条件。

室外机组应安装在空调房间的外墙，朝向最好为北向，其次为南向，最差为东、西向。

如图1-1。

（3）室外机进空气的侧面及后面应留有10 cm以上的空间，前面排风方向空间距离应在70cm以上。

各室外机由于结构不同，所需空间尺寸也不相同应参考说明书中的规定。

（4）空调器的安装面应坚固结实，具有足够的承载能力。

安装面为建筑物的旧壁或屋顶时，必须具有实心砖、混凝土或与其强度等效的安装面。

安装场地应能承受室外机的重量，且应该无振动，不引起噪声的增大。

比如：空调安在突出的阳台上会产生强烈共振，噪声大。

地源热泵的特点及施工难点解析地源热泵（Ground Source Heat Pump，GSHP）是一种利用地下的热能实现供暖和制冷的系统。

其特点和施工难点如下所述：1.高效节能：地源热泵利用地下稳定的温度来供暖和制冷，相比传统的采暖设备，具有更高的能效。

根据数据，地源热泵的能效比（COP）可以达到3-4，即每消耗1单位的电能，可以获得3-4个单位的热能。

2.环保低排放：地源热泵没有直接的燃烧过程，不会产生二氧化碳、氮氧化物等空气污染物，对环境友好。

3.稳定性好：地下温度相对稳定，不受季节变化、气候变化的影响，能够提供稳定的供暖和制冷效果。

4.灵活性高：地源热泵可以通过地下的水源、土壤或岩石等热源进行采暖和制冷，适用范围广泛。

5.可以与其他能源设备结合使用：地源热泵可以与其他能源设备如太阳能、风能等进行结合，提高能源利用效率。

1.地质勘探：地源热泵需要通过地下热源来实现供暖和制冷，因此需要进行地质勘探，了解地下的岩层、土壤等情况，选择合适的热源，并准确地确定地源热泵的井深和井径等参数。

2.井施工：地源热泵需要通过井从地下获取热能，井的施工是地源热泵系统中的关键环节。

井的施工涉及到井的钻探、井壁护结构、井套管等工艺，施工难度较大。

此外，由于地下的地质条件不同，井的施工也存在一定的风险，如遇到坚硬岩层、岩溶地貌等问题，施工难度更大。

3.管道敷设：地源热泵需要通过管道从地下热源传递热能到建筑物内部，管道的敷设是地源热泵系统中的重要环节。

管道的敷设需要考虑到敷设深度、保温材料、管道的连接方式等因素，施工需要专业的技术和设备。

4.建筑物适配：地源热泵需要与建筑物的供暖、制冷系统进行适配，包括供暖、制冷设备的选择、管网的设计等。

建筑物的适配需要根据具体情况进行设计，包括建筑物的保温性能、能源需求等因素的考虑。

5.运行维护：地源热泵系统的运行维护也是一个难点。

地源热泵系统中的各个组件需要进行定期的检测和维护，包括井的清洗、泵的检修、管道的保养等。

地源热泵空调系统介绍地源热泵空调系统是一种将地热能转化为室内舒适温度的高效节能空调系统。

该系统利用地下恒定的温度来进行空调供热和供冷，通过地热能的回收和利用，实现了绿色环保和能源节约的目标。

本文将从地源热泵系统的工作原理、优势和应用领域等方面进行介绍。

一、地源热泵系统的工作原理地源热泵系统是利用热泵原理将地下的低温热能提取出来，经过增压、增温后供应给室内，实现供暖和制冷的目的。

具体而言，地源热泵系统主要由地热采集系统、热泵系统和室内输送系统组成。

地热采集系统通过地埋式管道或地源井将地下的热能采集到地源热泵系统中，地下恒定的温度能够保持地热能的稳定供应。

采集回来的地热能交由热泵系统进行处理。

热泵系统包括蒸发器、压缩机、冷凝器和膨胀阀等主要组成部分。

蒸发器中的制冷剂在低温低压的条件下吸收地热能，经过压缩机增压后，制冷剂的温度升高，然后进入冷凝器，释放出热量，室内热负荷得到满足。

最后，经过膨胀阀进入蒸发器完成循环。

室内输送系统可以通过地板辐射、风管等方式将热量分配到各个室内空间，达到供暖或制冷的效果。

二、地源热泵系统的优势1. 高效节能：相对传统空调系统而言，地源热泵空调系统可以节约70%的能源消耗。

因为该系统利用地下恒定的温度，无需依赖外界环境的温度变化，从而保证了系统的高效运行。

2. 环保低碳：地源热泵系统不需要燃烧燃料，减少了对大气环境的污染，无废气排放，属于绿色环保的供暖和制冷方式。

同时，由于减少了能源消耗，也减少了温室气体的排放。

3. 全年可用：地下的地热能具有非常稳定的特点，因此，地源热泵系统全年都可以进行供热和供冷，无论是在寒冷的冬季还是炎热的夏季，都能提供室内舒适的温度。

4. 长寿耐用：地源热泵系统的主要部件一般寿命较长，使用寿命一般可达20年以上，相比较其他空调系统而言更加持久。

三、地源热泵系统的应用领域地源热泵系统可以广泛应用于各种建筑类型，特别是对于大型商业建筑和公共设施来说，其节能效果更加显著。
