【CN209855012U】一种幕墙系统中横梁与立柱的连接装置【专利】

(10)授权公告号(45)授权公告日 (21)申请号 201520106222.1(22)申请日 2015.02.14E04B 2/88(2006.01)(73)专利权人河南业豪幕墙装饰工程有限公司地址451468 河南省郑州市中牟县姚家镇工业园区(罗宋村S223线东侧)(72)发明人李长青 魏巍 王效国(74)专利代理机构郑州市华翔专利代理事务所(普通合伙) 41122代理人马鹏鹞(54)实用新型名称一种玻璃幕墙横梁与立柱销钉连接形式(57)摘要一种玻璃幕墙横梁与立柱销钉连接形式，包括横梁、连接件、销钉，横梁为闭腔型材，其上下侧壁的内壁前端设有凸唇；与横梁内腔相匹配的连接件通过与横梁凸唇相对应的凹槽装配在横梁内；连接件侧壁设有两个销钉孔，横梁通过连接件销钉孔内所设的螺纹销钉与立柱相连接。

连接件相当于标准件，增加互换性易于批量加工生产。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书1页 附图4页(10)授权公告号CN 204475608 U (45)授权公告日2015.07.15C N 204475608U1.一种玻璃幕墙横梁与立柱销钉连接形式，包括横梁、连接件、销钉，其特征是：横梁为闭腔型材，其上下侧壁的内壁前端设有凸唇；与横梁内腔相匹配的连接件通过与横梁凸唇相对应的凹槽装配在横梁内；横梁和连接件前壁上对应设有固定锁紧螺孔，自攻锁紧螺钉通过固定锁紧螺孔将横梁和连接件固定在一起；连接件侧壁设有两个销钉孔，横梁通过连接件销钉孔内所设的螺纹销钉与立柱相连接。

一种玻璃幕墙横梁与立柱销钉连接形式技术领域[0001] 本实用新型涉及装潢装饰领域，尤其涉及一种玻璃幕墙横梁与立柱销钉连接形式。

背景技术[0002] 利用玻璃幕墙横梁连接玻璃是目前该领域常用的技术手段，由于安装工作比较复杂，现有的横梁一体连接方式连接件尺寸较多不能保证统一性，不仅增加了工作难度并且需要的连接材料较多；所以需要一种新的连接方式，使连接件能够以标准件的形式出现，解决连接结构比较复杂浪费型材的问题。

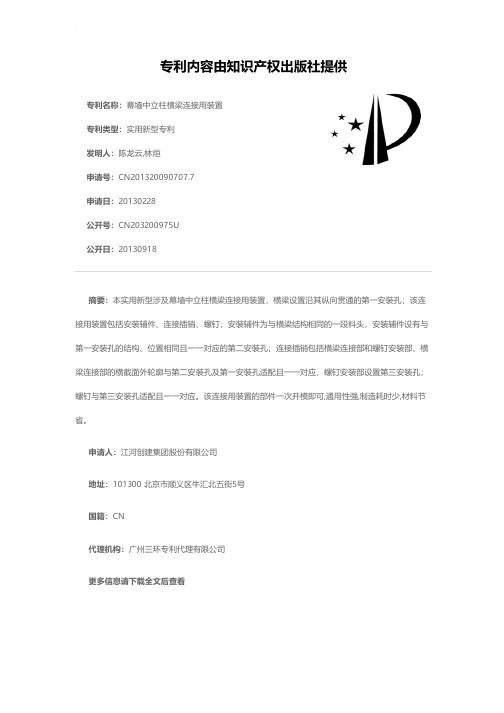

专利名称：幕墙中立柱横梁连接用装置专利类型：实用新型专利
发明人：陈龙云,林烜
申请号：CN201320090707.7
申请日：20130228
公开号：CN203200975U
公开日：
20130918
专利内容由知识产权出版社提供
摘要：本实用新型涉及幕墙中立柱横梁连接用装置，横梁设置沿其纵向贯通的第一安装孔；该连接用装置包括安装辅件、连接插销、螺钉；安装辅件为与横梁结构相同的一段料头，安装辅件设有与第一安装孔的结构、位置相同且一一对应的第二安装孔；连接插销包括横梁连接部和螺钉安装部，横梁连接部的横截面外轮廓与第二安装孔及第一安装孔适配且一一对应，螺钉安装部设置第三安装孔；螺钉与第三安装孔适配且一一对应。

该连接用装置的部件一次开模即可,通用性强,制造耗时少,材料节省。

申请人：江河创建集团股份有限公司
地址：101300 北京市顺义区牛汇北五街5号
国籍：CN
代理机构：广州三环专利代理有限公司
更多信息请下载全文后查看。

专利名称：一种幕墙横梁立柱连接装置
专利类型：实用新型专利
发明人：杨英豪,赵宗凯,阎玉芹,刘倩汝,喻支凯,刁训林申请号：CN201621150130.4
申请日：20161030
公开号：CN206467850U
公开日：
20170905
专利内容由知识产权出版社提供
摘要：一种幕墙横梁立柱连接装置，包括横梁、销柱、螺钉、立柱，其特征在于：所述横梁有两个开口圆柱形导槽，所述立柱有两个通透的圆孔，第一横梁与第二横梁通过第一销柱和第二销柱及八个螺钉与立柱连接在一起，第一销柱和第二销柱各自一端分别插进第一横梁的第三开口圆柱形导槽和第四开口圆柱形导槽内，第一销柱和第二销柱的另一端分别穿过立柱上的第一圆孔和第二圆孔，然后分别插进另一侧第二横梁的第一开口圆柱形导槽和第二开口圆柱形导槽内，当第一横梁和第二横梁都贴紧立柱时，然后用螺钉将第一销柱和第二销柱紧固在两侧第一横梁和第二横梁中的开口圆柱形导槽内，这样两侧横梁和立柱就能稳固的连接在一起。

申请人：杨英豪
地址：250101 山东省济南市临港开发区凤鸣路1000号山东建筑大学机电工程学院
国籍：CN
更多信息请下载全文后查看。

专利名称：一种建筑横梁型材连接装置专利类型：实用新型专利
发明人：白群星,薛彦宁,杜岩
申请号：CN201820488066.3
申请日：20180408
公开号：CN208105511U
公开日：
20181116
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑横梁型材连接装置，包括多组与竖梁嵌合的两受力柱；所述竖梁于受力柱上方和下方分别固定有挂钉；所述受力柱两端嵌合有横梁卡件；所述横梁卡件靠近竖梁一端固定有卡板；所述卡板上部和下部分别开设有挂槽；所述挂钉和挂槽活动嵌合；所述横梁卡件包括框板；所述框板其上下边分别一体制成有延伸板；所述延伸板另一边一体制成有横梁卡柱；所述横梁卡柱轴向开设有受力柱嵌合通孔；本实用新型的建筑横梁型材连接装置，将横梁卡接于竖梁之间，横梁卡件通过受力柱定位，并通过螺栓将横梁和横梁卡件锁紧，最后通过挂槽与挂钉挂接，当横梁变形时，挂钉卡入到挂槽深处，其结构牢固，且安全性高。

申请人：牡丹江大学
地址：157011 黑龙江省牡丹江市爱民区西地明街60号
国籍：CN
代理机构：哈尔滨龙科专利代理有限公司
代理人：高媛
更多信息请下载全文后查看。

专利名称：一种玻璃幕墙立柱和横梁的连接结构专利类型：实用新型专利
发明人：田力,涂俊峰,黄嘉玲,张俊鹏,刘春花
申请号：CN202020507268.5
申请日：20200408
公开号：CN212405639U
公开日：
20210126
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种玻璃幕墙立柱和横梁的连接结构，其包括：固定部,所述固定部固定在立柱内,所述固定部中空,且左右两端开口；两个活动部,两个所述活动部分别插入所述固定部左右两端且与所述固定部滑动连接；连杆机构,所述连杆机构可活动设置在所述固定部内,并分别与两个所述活动部转动连接,所述连杆机构用于将两个所述活动部分别朝所述固定部的两端外推。

采用上述设计，使得玻璃幕墙的立柱和横梁的连接变得更加简单轻松，可大大的节约施工时间和成本，且结构巧妙，制作成本低廉，便于推广和使用。

申请人：深圳市建艺装饰集团股份有限公司
地址：518000 广东省深圳市福田区振兴路建艺大厦19层东
国籍：CN
代理机构：深圳市广诺专利代理事务所(普通合伙)
代理人：祝晶
更多信息请下载全文后查看。
