2016电工仪表与测量(劳动第五版)课件：2.1 直流电流表与电压表

2016电工仪表与测量(劳动第五版)课件：2.1 直流电流表与电压表

电压灵敏度为20kΩ／V，表示测量直流电压， 当指针偏转到满刻度时，取自被测电路的电流 是1V／ 20kΩ＝50μA，在10V挡时电压表内阻 是10× 20kΩ＝ 200kΩ
四、直流磁电系检流计
磁电系检流计是一种专门用来测量微小电流或电压的
高灵敏度仪表，主要用于以直流电工作的电测仪器中作指 零仪使用。
分流电阻一般采用电阻率较大、电阻温度系数很小的锰
铜制成。
当被测电流小于30A时，可采用内附分流器。 当被测电流大于30A时，可采用外附分流器。
电流端钮
电位端钮
外附分流器及其接线
3.多量程直流电流表
开路式分流器
闭路式分流器
三、直流电压表
1.直流电压表的组成
直流电压表的组成
2.分压电阻的计算
第一步：先计算磁电系测量机构的额定电压 UC=IC· RC 第二步：计算电压量程扩大倍数
2.分流电阻的计算
设磁电系测量机构的内阻为RC，满刻度电流为IC，被测电 流为IX，则分流电阻RA的大小可以按下述步骤进行计算。 第一步，先计算电流量程扩大倍数
IX n IC
第二步，计算分流电阻
RA RC n 1
［例］
现有一只内阻为200Ω、满刻度电流为500μA的磁电系测量 机构，由于生产需要，要将其改制成量程为1A的直流电流表， 问应并联多大的分流电阻? 解：先求电流量程扩大倍数 IX 1 n 2000 6 IC 500 10 应并联的分流电阻为 R 200 C R 0 . 1 A n 1 2000 1 答：若要将其改制成量程为1A的直流电流表，应并联一 只0.1Ω的分流电阻。
［例］ 现有一只内阻为500Ω、满刻度电流为100μA的磁电系测量机 构，根据实际需要，要将其改制成50V量程的直流电压表，问应 串联多大的分压电阻？该电压表的总内阻是多少？ 解：先求出测量机构的额定电压 UC=ICRC=100×10－6×500=0.05 V 再求出电压量程扩大倍数 U 50 m 1000 U 0 .05 C 应串联的分压电阻为 RV=（m－1)RC＝（1 000－1）×500=499 500Ω 该电压表的总电阻为 R＝RC+RV＝500＋499 500＝500 000Ω＝500 kΩ

电子课件-《电工仪表与测量(第五版)》第一章教材

电子课件-《电工仪表与测量(第五版)》第一章教材
数字式电压表
第一章 基本知识
4.智能仪表
特点：利用微处理器的控制和计算功能，这种仪器可 实现程控、记忆、自动校正、自诊断故障、数据处理和 分析运算等功能。
分类：带微处理器的智能仪器；自动测试系统。 典型仪表：数字式存储示波器。
第一章 基本知识
数字式存储示波器
第一章 基本知识
二、电工指示仪表的型号
测量单位的符号
第一章 基本知识
按外界条件分组的符号
第一章 基本知识
上面仪表面板上的型号符号及图形符号的 含义是什么？
第一章 基本知识
思考与练习
1.电工仪表按结构和用途的不同，分为哪几类？各自 的特点是什么？
2.电工指示仪表按工作原理分为哪几类？画出各自的 标志图形符号。
3.解释下列电工仪表型号的含义：
第一章 基本知识
第一节 第四节
第二节 第五节
第三节 第六节
第一章 基本知识
§1-1 常用电工测量方法
1.掌握电工测量的概念。 2.掌握常用电工测量方法。
第一章 基本知识
一、电工测量
测量结果准确与否，除了与所使用的电工仪表有关之 外，还与所选择的测量方法有关。
所谓电工测量就是把被测的电量、磁量或电参数与同 类标准量(即度量器)进行比较，从而确定被测量大小的过 程。
一、常用电工仪表的分类
在电工测量中，测量各种电量、磁量及电路参数的仪器 仪表统称为电工仪表。
电工仪表种类很多，按结构和用途不同，主要分为指示 仪表、比较仪表、数字仪表和智能仪表四大类。
第一章 基本知识
1.指示仪表
特点：能将被测量转换为仪表可动部分的机械偏转角， 并通过指示器直接指示出被测量的大小，故又称为直读 式仪表。

《电工仪表与测量(第五版)第三章教案ppt课件

《电工仪表与测量(第五版)第三章教案ppt课件

防止发生这种事故，MF47型万用表在表内输入
端串联一只0.5A 的快速熔断器。当测量交、直
流电压而转换开关错拨在电流或欧姆挡时，熔
丝迅速熔断，从而起到保护万用表的作用。实
际中若发现万用表不通时，应检查原因，更换
熔丝后再用。
ppt精选版
35
第三章 模拟式万用表
3 、表头过载限幅保护
由于表头(测量机构)是万用表的核心，为防止
2、要正确接线
• 测量直流量时，要注意正、负极性，以 免指针反转。
• 测量电流时，万用表应串联在被测电路 中；测量电压时，万用表要并联在被测 电路两端。
• 在用万用表测量晶体管时，应牢记万用 表的红表笔与表内部电池的负极相接， 黑表笔与表内部电池的正极相接。
ppt精选版
41
第三章 模拟式万用表 3、要正确选择测量档位
思考与练习
• 万用表的工作原理是建立在什么基础之 上的？
• 温度补偿电阻的作用有哪些？ • 为什么说直流电流挡是万用表的基础挡？ • 为什么交流10V挡要专用一根标度尺？ • 欧姆表测电阻的实质是什么？
ppt精选版
返 回 章 目37录
第三章 模拟式万用表
§3-3 模拟式万用表的使用与维修
1.掌握模拟式万用表的使用方法。 2.掌握模拟式万用表常见故障及排除方法。
第三章 模拟式万用表
一、模拟式万用表的使用
1、使用之前要调零； 2、要正确接线； 3、要正确选择测量挡位； 4、要正确读数； 5、要注意操作安全。
ppt精选版
39
第三章 模拟式万用表 1、使用之前要调零
• 在使用万用表之前要先进行机械调 零。在测量电阻之前，还要进行欧 姆调零。
ppt精选版

电工仪表与测量(第五版)教案最新版本

电工仪表与测量(第五版)教案最新版本

实用文档
返回章目录
第四章 数字式万用表和数字式频率表
§4-2 数字式万用表
1.了解数字式万用表的组成。 2.熟悉数字式万用表直流电压测量电路的工作原理。 3.熟悉数字式万用表直流电流测量电路、交流电压 测量电路、电阻测量电路 以及晶体三极管hFE测量电路的工作原理。 4.掌握数字式万用表的使用方法。
• 整机组装方便。只要配实用上文档5个电阻、5个电容和 LCD显示器，就能组成一块数字式电压表。
第四章 数字式万用表和数字式频率表
三、数码显示器
• 数字式仪表所用的显示器一般采用发光二 极管式（LED）显示器和液晶（LCD）显 示器。
• LED数码显示器是用七个条状的发光二极 管组成。特点是发光亮度高，但驱动电流 较大（约5～10mA），功耗大。适用于 安装式的数字式仪表。
实用文档
第四章 数字式万用表和数字式频率表
CC7106型A／D转换器的主要特 • 采用单电源供电，电压点范围较宽，规定为7～
15V。
• 低功耗。一节9V叠层电池可使用半年以上。
• 输入阻抗高。对输入信号基本无衰减作用。
• 内部有异或门输出电路，能直接驱动LCD液晶显 示器工作。
• 具有自动调零功能，能自动判定被测电压的极性 。
实用文档
第四章 数字式万用表和数字式频率表
四、数字式电压基本表
由CC7106型A/D转换器组成的312位数字式电压基 本表的典型电路如图4—1—6所示。该表量程 Um=200mV，称为基准挡或基本表。图中各元件的作 用如下:
R1、C1为时钟振荡器的组成部分。 R2、R3组成基准电压源的分压电路。其中R2为可调 电阻，调整R2可使基准电压UREF=100mV。仪表调好 后不得再调整R2，因为整机测量的准确度就取决于R2 的调整。 R4、C3组成模拟输入端的阻容滤波电路，用于增强 仪表抗干扰和过载能力。 实用文档

电工仪表与测量第五版教案63页PPT

电工仪表与测量第五版教案63页PPT
电工仪表与测量第五版教案
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只有真正 勇敢的 人才能 所向披 靡。
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根

电工仪表与测量 ppt课件

电工仪表与测量 ppt课件

PPT课件
5
第一章 基本知识
三、用间接测量法测量晶体管放大器的直 流静态工作点
+UCC +US UE1 UE2
C
用间接法测量晶体管放大器的直流静态工作点
PPT课件 6
第一章 基本知识
用直接测量法和间接测量法测量放大电路 的直流静态工作点
PPT课件 7
第一章 基本知识
思考与练习
1.什么叫度量器？基准度量器和标准度量器相比，谁 的准确度更高一些？ 2.常用的电工测量方法分哪几类？各自的优缺点有哪 些？各适合于哪些场合？ 3.为什么要用间接测量法测量晶体管放大器的静态工 作点，而不用直接测量法？
仪表的准确度越高，误差越小。误差值的大小可 以用来反映仪表本身的准确程度。
11
第一章 基本知识
常见的安装式仪表
PPT课件 12
第一章 基本知识
便携式仪表
PPT课件 13
第一章 基本知识
2.比较仪表
特点：在测量过程中，通过被测 量与同类标准量进行比较，然后根 据比较结果才能确定被测量的大小。 分类：直流比较仪表和交流比较 仪表。直流电桥和电位差计属于直 流比较仪表，交流电桥属于交流比 较仪表。
分类：带微处理器的智能仪器；自动测试系统。
典型仪表：数字式存储示波器。
PPT课件
16
第一章 基本知识
数字式存储示波器
PPT课件
17
第一章 基本知识
二、电工指示仪表的型号
1.安装式指示仪表
4
形 状 第 一 位 代 号
2
形 状 第 二 位 代 号
C 10
系 列 代 设 计 序 号
A
用
途 号
号

电子课件-《电工仪表与测量(第五版)》第二章 电流与电压的测量

电子课件-《电工仪表与测量(第五版)》第二章 电流与电压的测量

.
9
第二章 电流与电压的测量
外磁式
内磁式
.
内外磁式
10
第二章 电流与电压的测量
2.磁电系测量机构的工作原理
磁电系测量机构是根据通电线圈在磁场中受到电磁 力矩而发生偏转的原理制成的。
磁电系测量机构的工作原理
.
11
第二章 电流与电压的测量
磁电系仪表的特点
优点
准确度高、灵敏度高 功率消耗小 刻度均匀
.
闭路式分流器
19
第二章 电流与电压的测量
三、直流电压表
1.直流电压表的组成
直流电压表的组成
.
20
第二章 电流与电压的测量
2.分压电阻的计算
第一步：先计算磁电系测量机构的额定电压 UC=IC·RC
第二步：计算电压量程扩大倍数
m U UC
第三步：计算所需串联的分压电阻
RV(m1)RC
.
21
第二章 电流与电压的测量
.
35
第二章 电流与电压的测量
电流正向
电流反向
吸引型测量机构工作原理
.
36
第二章 电流与电压的测量
电流正向
电流反向
排斥型测量机构工作原理
.
37
第二章 电流与电压的测量
2.电磁系测量机构的工作原理
利用通电流的固定线圈产生磁场，使铁芯磁化。然后 利用线圈与铁芯（吸引型）或铁芯与铁芯（排斥型）相 互作用产生转动力矩，带动指针偏转。
.
30
第二章 电流与电压的测量
思考与练习
1.简述磁电系测量机构的工作原理。 2.磁电系测量机构中游丝的作用是什么？ 3.磁电系仪表的优点和缺点有哪些？ 4.计算分流电阻的步骤有哪些？ 5.如何连接分流电阻？ 6.为什么多量程直流电流表多采用闭路式分流电路？ 7.检流计的特点是什么？主要用途是什么？

电子课件-《电工仪表与测量(第五版)》第四章数字式万用表和数字式频率表教材

电子课件-《电工仪表与测量(第五版)》第四章数字式万用表和数字式频率表教材

模－数转换器，即A／D转换器。A／D转换器是数字式电
压基本表的核心。
第四章 数字式万用表和数字式频率表
CC7106型A/D转换器管脚排列图
第四章 数字式万用表和数字式频率表
TEST——测试端: 该端经内部500Ω电阻接至数字电路的公共端，故亦称 为“数字地”或“逻辑地”。此端可用来检查显示器有 无笔段残缺现象，具体检查方法是：将该端与V+短接后， LCD显示器的全部笔段点亮，显示值应为1888，否则表 示显示器有故障。
1.发光二极管式数码显示器
LED显示器笔段
第四章 数字式万用表和数字式频率表
2.液晶显示器
特点：工作时所需要的驱动电压低（3～10V），工作 电流小（μA级），可以直接用CMOS集成电路驱动。因 此被广泛应用于数字式仪表、电子表和计算器中。 液晶显示器属于无源显示器件。它本身不发光，只能 反射外界光线。液晶显示器必须用交流(频率在30～ 200Hz之间的方波)电压驱动。若采用直流驱动或用直流 成分较大的交流驱动，将会使液晶材料发生电解，出现 气泡而变质。
第四章 数字式万用表和数字式频率表
直流电压测量电路
第四章 数字式万用表和数字式频率表
2.直流电流测量电路
数字式直流电流表是由数字式电压基本表和分流电阻 并联组成的。
数字式直流电流表结构 由于数字式电压基本表的输入阻抗极高，可视为开 路，对电流的分流作用近似等于零。所以，这里的分 流电阻RA只起到将被测电流 I 转换为输入电压的作用。
第四章 数字式万用表和数字式频率表 ［例］ 已知数字式基本表的电压量程为Um＝200mV＝0.2V，若要求 将电流量程扩大为Im＝10A，求分流电阻的值。 解：分流电阻值为
RA U m 0.2 0.02 Ω I m 10

电子课件-《电工仪表与测量(第五版)》第四章-数字式万用表和数字式频率表PPT课件教学教材

电子课件-《电工仪表与测量(第五版)》第四章-数字式万用表和数字式频率表PPT课件教学教材

AC/DC转换器 交流电压测量电路
4.电阻测量电路
比例法测电阻的原理
电阻测量电路
5.晶体三极管hFE测量电路
PNP型晶体管测量电路
NPN型晶体管测量电路
对于上述晶体三极管hFE测量电路，由于测量电源提供 的测试电压低，故仅适用于测量小功率晶体管。另外，
该测量电路尽管理论上可测得hFE＝1 999，但hFE值过大会 影响基准电压源的稳定性，故规定被测管的hFE值不宜超 过1 000，最好在500以下。
液晶显示器属于无源显示器件。它本身不发光，只能 反射外界光线。液晶显示器必须用交流(频率在30～ 200Hz之间的方波)电压驱动。若采用直流驱动或用直流 成分较大的交流驱动，将会使液晶材料发生电解，出现 气泡而变质。
液晶显示器
液晶显示器的外形图
液晶显示器的内部接线图
液晶显示器必须用交流(频率在30~200Hz的方波) 电压驱动。若采用直流驱动或用直流成分较大的交 流驱动，将会使液晶材料发生电解，出现气泡而变 质。
测量前，应校对量程开关位置及两表笔所插的插孔， 无误后再进行测量。
测量前若无法估计被测量大小，应先用最高量程挡测 量，再视测量结果选择合适的量程挡。
严禁测量高压或大电流时拨动量程开关，以防止产生 电弧，烧毁开关触点。
由于数字式万用表的频率特性较差，故只能测量45～500Hz 范围内的正弦波电量的有效值。
［例］
已知数字式基本表的电压量程为Um＝200mV＝0.2V，若要求 将电流量程扩大为Im＝10A，求分流电阻的值。 解：分流电阻值为
RA
Um Im
0.20.02Ω
10
3.交流电压测量电路
在数字式万用表中，为提高测量交流信号的灵敏度和准 确度，一般采用先将被测交流电压降压后，经线性AC（交 流）／DC（直流）转换器变换成微小直流电压，再送入电 压基本表中进行显示的方法。

电工仪表与测量第五版教案PPT课件市公开课一等奖省赛课微课金奖PPT课件

电工仪表与测量第五版教案PPT课件市公开课一等奖省赛课微课金奖PPT课件
49/52
四、电能表安装要求
➢ 通常要求电能表与配电装置装在一处。安装电能 表木板正面及四面围缘应涂漆防潮。木板应为实 板，且厚度不应小于20mm。木板必须坚实干燥， 不应有裂缝，拼接处要紧密平整。
➢ 电能表应安装在配电装置左方或下方。安装高度 应在0.6～1.8m范围内（表水平中心线距地面尺 寸）。
器两种。
22/52
2、乘法器
• 乘法器是电子式电能表关键，是一个能 将两个互不相关模拟信号进行相乘电子 电路，通常含有两个输入端和一个输出 端，是一个三端网络。
• 乘法器输出信号与两个输入信号乘积成 正比。
23/52
3、U／f 转换器
• U／f 转换器作用是将输入电压（电流） 转换成与之成正比频率输出。在模／数 （A／D）转换中，U／f 转换器是惯用 一个电子电路。
• 当所购电量用完后，表内继电器将自动切断供电回 路。
30/52
2、单相电子式预付费电能表安装方法
• 电能表在出厂前经检验合格并加以铅封，即可 安装使用。
• 安装表底板应固定在坚固耐火墙上，提议安装 高度为1.8m左右。要求环境温度在－25℃～ 70℃，相对湿度不超出85％，且周围空气中无 腐蚀性气体。
• 电能表应按照接线图接线，最好用铜线引入。
31/52
3、单相电子式预付费电能表使用方法
计度器 数码管
IC卡插座
接线盒
32/52
思索与练习
• 电子式电能表主要优点是什么？ • 电子式电能表由哪几部分组成？各部分
作用是什么？ • 简述电子式电能表工作原理。
33/52
电卡内装有集成电路，为预防其静电损坏，电 卡一定要妥善保管，不应放入易产生静电物体中 (如纤维、塑料)，并应注意保持电卡插头清洁。如 电卡丢失应及时到售电部门申请补配。电能表在 运输与装卸过程中应防止受到猛烈冲击。

电子课件-《电工仪表与测量(第五版)》-A04-1149 绪论

电子课件-《电工仪表与测量(第五版)》-A04-1149 绪论

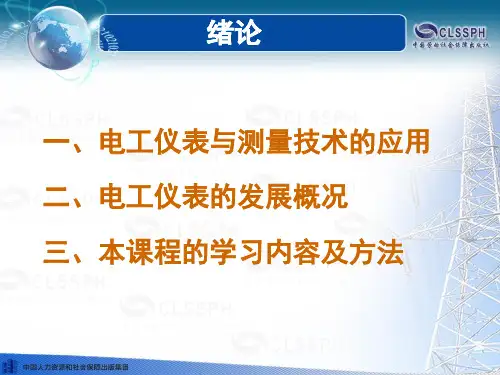

绪论
目前,由于电子技术、计算机和信息处理技术的综合 应用,电工测量技术正向自动化、智能化的方向迅猛发 展,特别是传感器技术的快速发展,使得人们可以比较 方便地将各种非电量转换成电信号,再利用电工仪表进 行测量,从而进一步拓宽了电气测量的范围。仪表生产车间返回Fra bibliotek录绪论
三、本课程的学习内容及方法
本课程的学习内容: 常用电工仪表的结构、工作原理、选择及使用方法； 电工测量方法的选择,测量数据的处理； 常用电子仪器(信号发生器、示波器和晶体管特性图
绪论
高压变电站内部
工厂低压配电房
绪论
配电柜上的电工仪表
常见的电工仪表
返回目录
绪论
二、电工仪表的发展概况
19世纪20年代前后,随着“电流对磁针有力的作用”的 发现,人们相继制造出了检流计、惠斯登电桥等最早的电 工指示仪表。
1895年设计制造出了世界上第一台感应系电能表。 20世纪40~50年代,由于新材料的出现,使电工仪表在准 确度方面有了很大提高。20世纪60年代更是出现了0.1级 的磁电系和电动系仪表。 我国从1956年开始制造、生产大型先进仪表。到20世 纪70年代前后,国产电工指示仪表的准确度已达0.1级,品种 已经基本满足了国内的生产需要。
示仪)的原理及使用方法； 常用非电量(转速和温度)的测量方法等。
绪论
本课程的学习方法: 在学习本课程的过程中,要首先掌握各种测量机构的构 造、工作原理和特点,然后在其基础上配合适当的测量线 路,即可组成各种不同类型的电工仪表。应注意的是,在学 习本课程时,若能采取对比的方法来总结各种仪表和各种 测量线路的特点,将对学习本课程起到重要作用。对于电 子仪器,主要掌握其组成方框图,了解各部分的作用,在此基 础上学习电子仪器的使用方法会容易很多。另外,在学习 本课程的同时,除要重视课堂上的直观实物教学外,还要注 意本课程与生产实习课的密切结合。

电工仪表与测量(第五版)教案57768ppt课件

电工仪表与测量(第五版)教案57768ppt课件

• 若估测电阻值为几千欧时，比例臂应选×1挡；
估测电阻值为几十欧时，比例臂选×0.01挡；估测
电阻值为几欧时，比例臂选×0.001挡。
.
19
第五章 电阻的测量
步骤3 接入被测电阻
• 接入被测电阻 时，应采用较 粗较短的导线 连接，并将接 头拧紧。
.
20
第五章 电阻的测量
步骤4 接通电路， 调节电桥比例臂使之平衡
• 注意：
（1）发现电桥电池电压不足 应及时更换，否则将影响 电桥的灵敏度。
（2）当采用外接电源时，必须注意电源的极性。 将电源的正、负极分别接到“+”、“－”端钮，且
不要使外接电源电压超过电桥说明书上的规定值。
.
18
第五章 电阻的测量 步骤2 估测被测电阻，选择比例臂
• 选择适当的比例臂，使比 例臂的四挡电阻都能被充 分利用，以获得四位有效 数字的读数。
间接法
先测量与电阻有关的量， 然后通过有关的公式计算 出被测电阻
.
伏安法测量电阻
3
第五章 电阻的测量 二、按所使用的仪表分类
测量方法 适用范围
优点
缺点
万用表法 中电阻 直接读数，使用方便 测量误差较大
伏安法
中电阻
能测量工作状态下元器 件的电阻值，尤其适用 于对非线性元件电阻的 测量
测量误差较大， 测量结果需计 算
步骤6 关闭电桥
• 先断开检流计按钮，再断开电源按钮。 然后拆除被测电阻，最后锁上检流计机 械锁扣。
• 对于没有机械锁扣的检流计，应将按钮 “G”按下并锁住。
.
23
第五章 电阻的测量
对于没有机械锁扣的检流计，应将按钮“G”按下 并锁住。
.
