材料力学圆轴扭转内力、应力

第四章 扭转§4—1 工程实例、概念一、工程实例1、螺丝刀杆工作时受扭。

2、汽车方向盘的转动轴工作时受扭。

3、机器中的传动轴工作时受扭。

4、钻井中的钻杆工作时受扭。

二、扭转的概念受力特点：杆两端作用着大小相等方向相反的力偶，且作用面垂直杆的轴线。

变形特点：杆任意两截面绕轴线发生相对转动。

轴：主要发生扭转变形的杆。

§4—2 外力偶矩、扭矩一、外力：m （外力偶矩）1、已知：功率 P 千瓦(KW ），转速 n 转／分(r ／min ； rpm)。

外力偶矩：m)(N 9549⋅=nPm 2、已知：功率 P 马力(Ps)，转速 n 转／分(r ／min ；rpm)。

外力偶矩：m)(N 7024⋅=nPm 二、内力：T （扭矩） 1、内力的大小：（截面法）mT m T mx==-=∑002、内力的符号规定：以变形为依据，按右手螺旋法则判断。

（右手的四指代表扭矩的旋转方向，大拇指代表其矢量方向，若其矢量方向背离所在截面则扭矩规定为正值，反之为负值。

）3、注意的问题：（1）、截开面上设正值的扭矩方向；（2）、在采用截面法之前不能将外力简化或平移。

4、内力图（扭矩图）：表示构件各横截面扭矩沿轴线变化的图形。

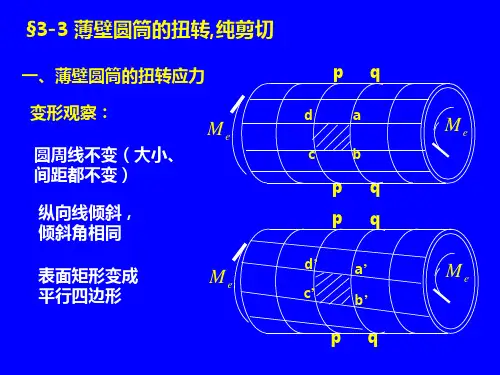

作法：同轴力图：§4—3 薄壁圆筒的扭转 一、薄壁圆筒横截面上的应力(壁厚0101r t ≤,0r ：为平均半径） 实验→变形规律→应力的分布规律→应力的计算公式。

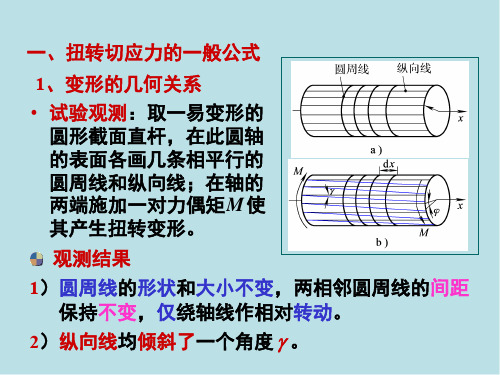

1、实验：2、变形规律：圆周线——形状、大小、间距不变，各圆周线只是绕轴线转动了一个不同的角度。

纵向线——倾斜了同一个角度，小方格变成了平行四边形。

3、切应变（角应变、剪应变）：直角角度的改变量。

4、定性分析横截面上的应力(1) 00=∴=σε ；（2）00≠∴≠τγ因为同一圆周上切应变相同，所以同一圆周上切应力大小相等。

⑶ 因为壁厚远小于直径，所以可以认为切应力沿壁厚均匀分布,而且方向垂直于其半径方向。

材料力学知识点总结材料力学是一门研究材料在各种外力作用下产生的应变、应力、强度、刚度和稳定性的学科，它是工程力学的一个重要分支，对于机械、土木、航空航天等工程领域有着至关重要的作用。

以下是对材料力学主要知识点的总结。

一、基本概念1、外力：作用在物体上的力，包括载荷和约束力。

2、内力：物体内部各部分之间相互作用的力。

3、应力：单位面积上的内力。

4、应变：物体在受力时发生的相对变形。

二、轴向拉伸与压缩1、轴力：杆件沿轴线方向的内力。

轴力的计算通过截面法，即假想地将杆件沿某一截面切开，取其中一部分为研究对象，根据平衡条件求出截面处的内力。

2、拉压杆的应力正应力计算公式为：σ ＝ N ／ A，其中 N 为轴力，A 为横截面面积。

应力在横截面上均匀分布。

3、拉压杆的变形纵向变形：Δl ＝ Nl ／ EA，其中 E 为弹性模量，l 为杆件长度。

横向变形：Δd ＝μΔl，μ 为泊松比。

三、剪切与挤压1、剪切：在一对相距很近、大小相等、方向相反的横向外力作用下，杆件的横截面沿外力作用方向发生相对错动的变形。

2、剪切力：平行于横截面的内力。

3、切应力：τ ＝ Q ／ A，Q 为剪切力，A 为剪切面面积。

4、挤压：连接件在接触面上相互压紧的现象。

5、挤压应力：σbs ＝ Pbs ／ Abs，Pbs 为挤压力，Abs 为挤压面面积。

四、扭转1、扭矩：杆件受扭时，横截面上的内力偶矩。

扭矩的计算同样使用截面法。

2、圆轴扭转时的应力横截面上的切应力沿半径线性分布，最大切应力在圆周处，计算公式为：τmax ＝ T ／ Wp，T 为扭矩，Wp 为抗扭截面系数。

3、圆轴扭转时的变形扭转角：φ ＝ TL ／ GIp，G 为剪切模量，Ip 为极惯性矩。

五、弯曲内力1、平面弯曲：梁在垂直于轴线的平面内发生弯曲变形，且外力和外力偶都作用在该平面内。

2、剪力和弯矩剪力：梁横截面上切向分布内力的合力。

弯矩：梁横截面上法向分布内力的合力偶矩。

第3章 扭转1、扭转的概念：杆件的两端个作用一个力偶，其力偶矩大小相等、转向相反且作用平面垂直于杆件轴线，致使杆件的任意两个横截面都发生绕轴线的相对转动，即为扭转变形。

2、外力偶矩的计算{}{}{}min /95491000602r KW m N e e n P M P M n=⇒⨯=⨯⨯⋅π 式中，e M 为外力偶矩。

又由截面法：e e M T M T =⇒=-0 T 称为n n -截面上的扭矩。

规定：若按右手螺旋法则把T 表示为矢量，当矢量方向与研究部分中截面的外法线的方向一致时，T 为正；反之为负。

3、纯剪切（1）薄壁圆筒扭转时的切应力 δπττδπ222r M r r M ee =⇒••=（2）切应力互等定理：在单元体相互垂直的两个平面上，切应力必然成对存在，且数值相等；两者都垂直于平面的交线，方向则共同指向或背离这一交线。

（3）切应变 剪切胡克定律：当切应力不超过材料的剪切比例极限时，切应变γ与切应力τ成正比。

γτG = G 为比例常数，称为材料的切变模量。

弹性模量E 、泊松比μ和切变模量G 存在关系：)1(2μ+=EG 4、圆轴扭转时的应力（1）变形几何关系：距圆心为ρ处的切应变为dxd ϕργρ=（2）物理关系：ρτ为横截面上距圆心为ρ处的切应力。

dxd G G ϕρτγτρρρ=⇒= （3）静力关系：内力系对圆心的力矩就是横截面的扭矩：dA d d GdA T AxA⎰⎰==2ρρτϕρ 以p I 表示上式右端的积分式：dA I Ap ⎰=2ρ p I 称为横截面对圆心O 点的极惯性矩（截面二次极矩）横截面上距圆心为ρ的任意点的切应力：pI T ρτρ=ρ最大时为R ，得最大切应力：pI TR =max τ引用记号RI W p t =t W 称为抗扭截面系数。

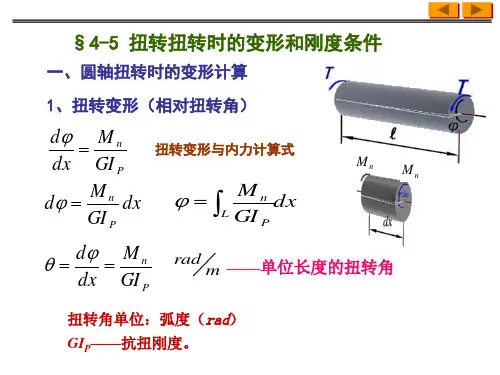

则tW T =max τp I 和t W 的计算（1）实心轴：3224420032D R d d dA I RAp ππθρρρπ====⎰⎰⎰16233D R RI W p t ππ===（2）空心轴：)1(32)(324444202/2/32αππθρρρπ-=-===⎰⎰⎰D d D d d dA I D d Ap)1(16)(164344αππ-=-==D d D DRI W p t5、圆轴扭转时的变形pGI Tl =ϕ ϕ为扭转角，l 为两横截面间的距离。
