深圳大学实验报告课程名称：大学物理实验课
实验名称：测量牛顿环
学院：信息工程
专业：班级： 5
组号：指导教师：
报告人：学号：
实验时间：2013 年 6 月6日星期三
实验地点科技楼
实验报告提交时间：
得分教师签名批改日期深圳大学实验报告 课程名称：大学物理实验（一） 实验名称：实验等厚干涉 学院：物理科学与技术学院 专业：课程编号： 组号：16 指导教师： 报告人：学号： 实验地点科技楼509 实验时间：2011 年06 月20 日星期一 实验报告提交时间：年月日
1、实验目的 _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ 2、实验原理 _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________
深圳大学-大学物理实验c-杨氏模量的测量
————————————————————————————————作者: ————————————————————————————————日期：
得分教师签名批改日期深圳大学实验报告 课程名称: 大学物理实验（一) 实验名称： 学院: 指导教师: 报告人:组号： 学号实验地点 实验时间: 年月日 提交时间：
一、实验目的 １． 掌握用拉伸法测定金属丝的杨氏模量； 2. 学会用光杠杆测量长度的微小变化 3． 学会用逐差法处理数据。 二、实验原理 １. 胡克定律和杨氏弹性模量 当固体受外力作用时,它的体积和形状将要发生变化，这种变化,称为形变。物体的形变可分为弹性形变和塑性形变。固体材料的弹性形变又可分为纵向、切变、扭转、弯曲。当外力不太大时,物体的形变与外力成正比，且外力停止作用物体立即恢复原来的形状和体积，这种形变称弹性形变。当外力较大时,物体的形变与外力不成比例,且当外力停止作用后，物体形变不能完全消失，这种形变称为范性形变。范性形变的产生,是由于物体形变而产生的内应力（大小等于单位面积上的作用力）超过了物体的弹性限度(屈服极限）的缘故。如果再继续增大外力,当物体内产生的内应力超过物体的强度极限时,物体便被破坏了。胡克定律:在物体的弹性限度内，胁强于胁变成正比,其比例系数称为杨氏模量（记为Ｅ）。在数值上等于产生单位胁变时的胁强。它的单位是与胁强的单位相同。其中:单位面积上所受到的力称为协强，协变是指在外力作用下的相对形变,它反映了物体形变的大小。杨氏模量来描述材料抵抗纵向弹性形变的能力。 胡克定律指出，在弹性限度内,弹性体的应力和应变成正比。设有一根长为L ，横截面积为S 的钢丝,在外力F 作用下伸长了L ?，则 L L E S F ?= （5-1) 式中的比例系数E 称为杨氏模量，单位为Ｎ·m -２。设实验中所用钢丝直径为d ，则24 1d s π=, 将此公式代入上式整理以后得 L d FL E ?=2 4π （5-２） 上式表明,对于长度Ｌ,直径d 和所加外力Ｆ相同的情况下，杨氏模量Ｅ大的金属丝的伸长量L ?小。因而,杨氏模量是表征固体材料性质的一个重要的物理量,是工程设计上选用材料时常需涉及的重要参数之一,一般只与材料的性质和温度有关,与外力及物体的几何形状无关。对一定材料而言，E 是一个常数，它仅与材料的结构、化学成分及其加工制造的方法有关。杨氏模量的大小标志了材料的刚性。 为能测出金属丝的杨氏模量 E ，必须准确测出上式中右边各量。其中 Ｌ、d 、F 都可用一般方法测得，唯有 ΔL 是一个微小的变化量，用一般量具难以测准，为了测量细钢丝的微小长度变化,实验中使用了光杠杆放大法间接测量。利用光杠杆不仅可以测量微小长度变化，也可测量微小角度变化和形状变化。由于光杠杆放大法具有稳定性好、简单便宜、受环境干扰小等特点，在许多生产和科研领域得到广泛应用。 2、光杠杆和镜尺系统是测量微小长度变化的装置 光杠杆结构如图５－１(ａ) 所示,它实际上是附有三个尖足的平面镜。三个尖足的边线为一等腰三角形。前两足刀口与平面镜在同一平面内(平面镜俯仰方位可调)，后足在前两足刀口的中垂线上。镜尺系统由一把竖立的毫米刻度尺和在尺旁的一个望远镜组成。镜尺系统和光杠杆组成如图５-2(b) 所示的测量系统。
实验一霍尔效应及其应用 【预习思考题】 1．列出计算霍尔系数、载流子浓度n、电导率σ及迁移率μ的计算公式，并注明单位。 霍尔系数，载流子浓度，电导率，迁移率。 2．如已知霍尔样品的工作电流及磁感应强度B的方向，如何判断样品的导电类型？ 以根据右手螺旋定则，从工作电流旋到磁感应强度B确定的方向为正向，若测得的霍尔电压为正，则样品为P型，反之则为N型。 3．本实验为什么要用3个换向开关？ 为了在测量时消除一些霍尔效应的副效应的影响，需要在测量时改变工作电 流及磁感应强度B的方向，因此就需要2个换向开关；除了测量霍尔电压，还要测量A、C间的电位差，这是两个不同的测量位置，又需要1个换向开关。总之，一共需要3个换向开关。 【分析讨论题】 1．若磁感应强度B和霍尔器件平面不完全正交，按式（5.2-5）测出的霍尔系数比实际值大还是小？要准确测定值应怎样进行？ 若磁感应强度B和霍尔器件平面不完全正交，则测出的霍尔系数比实际值偏小。要想准确测定，就需要保证磁感应强度B和霍尔器件平面完全正交，或者设法测量出磁感应强度B和霍尔器件平面的夹角。 2．若已知霍尔器件的性能参数，采用霍尔效应法测量一个未知磁场时，测量误差有哪些来源？ 误差来源有：测量工作电流的电流表的测量误差，测量霍尔器件厚度d的长度测量仪器的测量误差，测量霍尔电压的电压表的测量误差，磁场方向与霍尔器件平面的夹角影响等。 实验二声速的测量 【预习思考题】 1. 如何调节和判断测量系统是否处于共振状态？为什么要在系统处于共振的条件下进行声速测定？ 答：缓慢调节声速测试仪信号源面板上的“信号频率”旋钮，使交流毫伏表指针指示达到最大（或晶体管电压表的示值达到最大），此时系统处于共振状态，显示共振发生的信号指示灯亮，信号源面板上频率显示窗口显示共振频率。在进行声速测定时需要测定驻波波节的位置，当发射换能器S1处于共振状态时，发射的超声波能量最大。若在这样一个最佳状态移动S1至每一个波节处，媒质压缩形变最大，则产生的声压最大，接收换能器S2接收到的声压为最大，转变成电信号，晶体管电压表会显示出最大值。由数显表头读出每一个电压最大值时的位置，即对应的波节位置。因此在系统处于共振的条件下进行声速测定，可以容易和准确地测定波节的位置，提高测量的准确度。 2. 压电陶瓷超声换能器是怎样实现机械信号和电信号之间的相互转换的？ 答：压电陶瓷超声换能器的重要组成部分是压电陶瓷环。压电陶瓷环由多晶结构的压电材料制成。这种材料在受到机械应力，发生机械形变时，会发生极化，同时在极化方向产生电场，这种特性称为压电效应。反之，如果在压电材料上加交
1 2 1 2 1 2 1 2 1 2 实验目的： 1） 学会使用迈克尔逊干涉仪 2） 观察等倾、等厚和非定域干涉现象 3） 测量氦氖激光的波长和钠光双线的波长差。 实验仪器： 氦氖激光光源、钠光灯、迈克尔逊干涉仪、毛玻璃屏实验原理： 1：迈克尔逊干涉仪的原理： 迈克尔逊干涉仪的光路图如图所示，光源 S 出 发的光经过称 45。 放置的背面镀银的半透玻璃板 P 1 被分成互相垂直的强度几乎相等的两束光， 光 路 1 通过 M 1 镜反射并再次通过 P 1 照射在观察平 面 E 上，光路 2 通过厚度、折射率与 P 1 相同的玻 璃板 P 2 后由 M 2 镜反射再次通过 P 2 并由 P 1 背面的 反射层反射照射在观察平面 E 上。图中平行于 M 的M ' 是M 经 P 反射所成的虚 1 2 2 1 像，即 P 到 M 与 P 到 M ' 的光程距离相等，故从 P 到M 的光路可用 P 到M ' 等 价替代。这样可以认为 M 与 M ' 之间形成了一个空气间隙， 这个空气间隙的厚度 可以通过移动 M 1 完成，空气间隙的夹角可以通过改变 M 1 镜或 M 2 镜的角度实现。 当 M 与M ' 平行时可以在观察平面 E 处观察到等倾干涉现象，当 M 与M ' 有一 1 2 1 2 定的夹角时可以在观察平面 E 处观察到等厚干涉现象。 2：激光器激光波长测量原理： 由等倾干涉条纹的特点，当 θ =0 时的光程差 δ 最大，即圆心所对应的
1 2 1 2 干 涉级别最高。转动手轮移动 M1，当 d 增加时，相当 于增大了和 k 相应的θ 角 ，可以看到圆 环一个个从中心 “冒出” ；若 d 减小时，圆环逐渐 缩小， 最后“淹没”在中心处。 每“冒” 出或“ 缩”进一个干涉环，相应的光程差改变了一个波长， 也就是 M 与 M ’ 之间距离 变化了半个波长。 若将 M 与 M ’ 之间距离改变了 △d 时，观察到 N 个干涉环变化，则 △d=N 由此可测单色光 的波长。 3：钠光双线波长差的测定： 在使用迈克尔逊干涉仪观察低压钠黄灯双线的等倾干涉条纹时，可以看到 随着动镜 M 1 的移动，条纹本身出现了由清晰到模糊再到清晰的周期性变化，即 反衬度从最大到最小再到最大的周期性变化， 利用这一特性， 可测量钠光双线波长差，对于等倾干涉而言，波长差的计算公式为： 实验内容与数据处理： （1） ）观察非定域干涉条纹 1） 通过粗调手轮打开激光光源， 调节激光器使其光束大致垂直于平面反光镜 M 2 入射，取掉投影屏 E ，可以看到两排激光点 2） 粗调手轮移动 M 1 镜的位置，使得通过分光板分开的两路光光程大致相等 3） 调节M 1 、M 2 镜后面的两个旋钮， 使两排激光点重合为一排，并使两个最 亮的光点重合在一起。此时再放上投影屏 E ，就可以看到干涉条纹。 4） 仔细调节 M 、 M 镜后面的两个旋钮，使 M 与 M ' 平行，这时在屏上可 以看到同心圆条纹，这些条纹为非定域条纹。 5） 转动微调手轮，观察干涉条纹的形状、疏密及中心“吞” 、“吐”条纹随光程差 改变的变化情况。

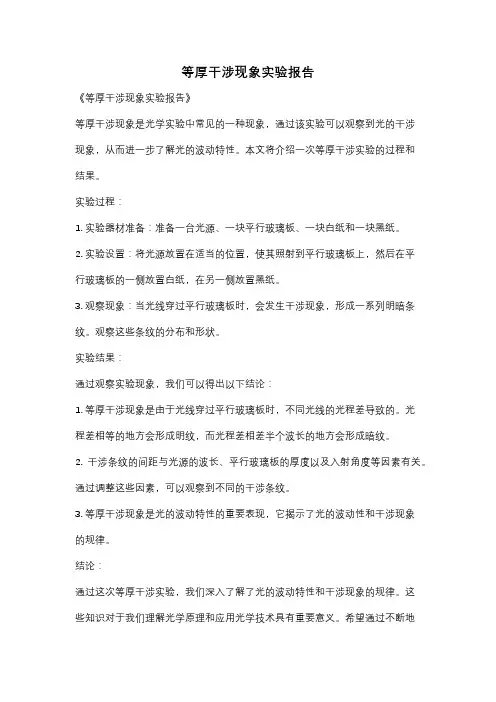

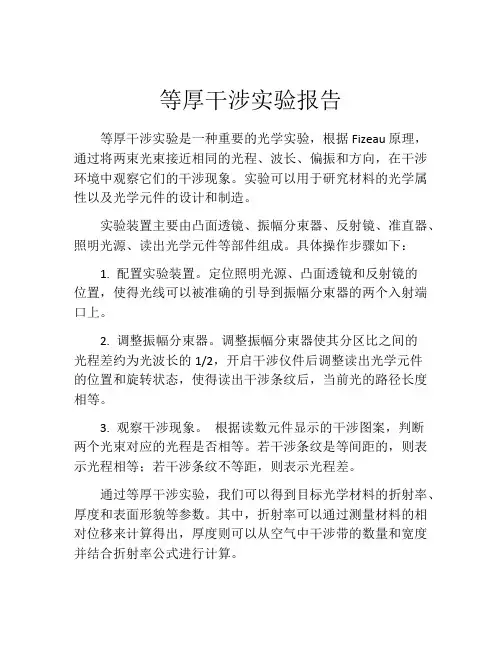

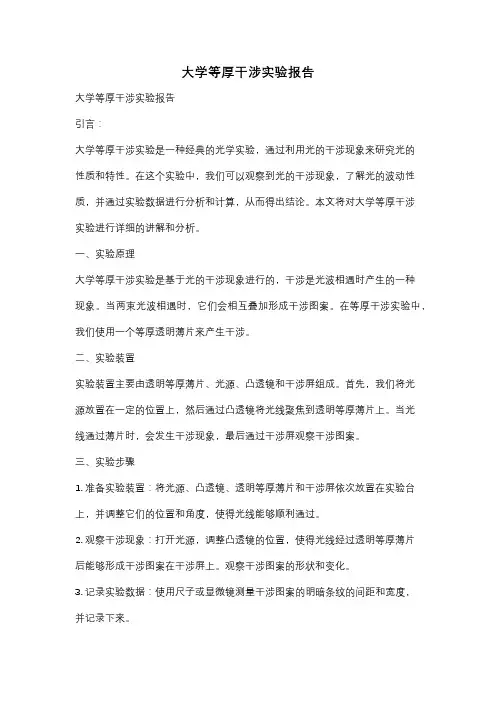

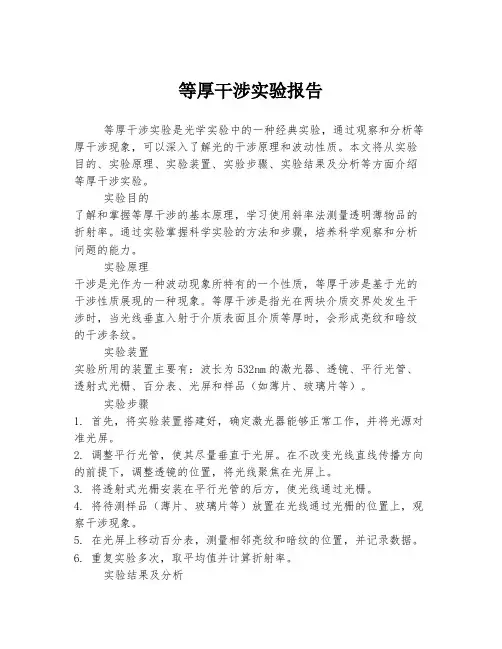

大学物理实验报告 实验名称:光的等厚干涉 学院:机电工程学院 班级:车辆151班 姓名:吴倩萍 学号:5902415034 时间:第8周周三下午3：45开始 地点:基础实验大楼313 一、实验目的： 1.观察牛顿环和劈尖的干涉现象。 2.了解形成等厚干涉现象的条件及特点。 3.用干涉法测量透镜的曲率半径以及测量物体的微小直径或厚度。 二、实验仪器： 牛顿环装置、钠光灯、读数显微镜、劈尖等。 三、实验原理：
在平面玻璃板BB上放置一曲率半径为R的平凸透镜AOA，两者之间便形成一层空气薄层。当用单色光垂直照射下来时，从空气上下两个表面反射的光束1和光束2在空气表面层附近相遇产生干涉，空气层厚度相等处形成同一级的干涉条纹，这种干涉现象称为等厚干涉。 1．用牛顿环测量平凸透镜表面的曲率半径 （1）安放实验仪器。（2）调节牛顿环仪边框上三个螺旋，使在牛顿环仪中心出现一组同心干涉环。将牛顿环仪放在显微镜的平台上，调节45°玻璃板，以便获得最大的照度。（3）调节读数显微镜调焦手轮，直至在显微镜内能看到清晰的干涉条纹的像。适当移动牛顿环位置，使干涉条纹的中央暗区在显微镜叉丝的正下方，观察干涉条纹是否在显微镜的读数范围内，以便测量。（4）转动测微鼓轮，先使镜筒由牛顿环中心向左移动，顺序数到第24暗环，再反向至第22暗环并使竖直叉丝对准暗环中间，开始记录。在整个测量过程中，鼓轮只能沿同一个方向依次测完全部数据。将数据填入表中，显然，某环左右位置读数之差即为该环的直径。用逐差法求出R，并计算误差。 2．用劈尖干涉法则细丝直径 （1）将被测细丝夹在两块平板玻璃的一端，另一端直接接触，形成劈尖，然后置于读数显微镜载物台上。（2）调节叉丝方位
深圳大学实验报告 课程名称：连续式与分页式主存管理的模拟实现 实验项目名称：进程的控制 学院：信息工程学院（软件学院） 专业：软件工程 指导教师：白鉴聪 报告人：罗城龙学号：20XX151095班级：软件1班 实验时间：20XX/6/20 实验报告提交时间：20XX/6/20 教务处制 实验目的与要求： 模拟在连续分配与分页管理两种方式下，主存空间的分配与回收，帮助学生加深了解存储器管理的工作过程。
方法、步骤： 1、根据例程，尝试采用首次适应算法、循环首次适应算法、最佳适应算法其中的一种 或多种算法实现3.2.1的动态分区分配。算法思想请参考课本P108-109的分区分配算法。 2、根据例程，尝试实现3.2.1的分区回收功能。 3、根据例程，尝试实现3.2.2的分页系统功能 4、至少完成上述三项实验内容中的一个。 5、自行设定内存总空间，大小单位为KB，分页管理需要设定每个页的大小。 6、随机设置当前内存分配状态。 7、自行设计作业队列，队列中至少要有5个作业，设定各个作业空间大小，大小要适 中。 8、输出结果要尽量详细清晰，如果输出内容比较多，可以考虑把输出结果保存到文件 中，通过文件来查看。 9、程序代码要尽量加入注释，提高程序的清晰度与可读性。 10、在实验报告中，一方面可以对实验结果进行分析，一方面可以对两种分配方式 进行比较，分析它们的优劣。
实验过程及内容： 循环首次适应算法： 关键源代码： 1．MEM * temp=NULL;//声明一个MEM的指针，用于保留循环的开始位置2．void init() //在初始化函数init()最后加一个语句，用于 { //指针temp的初始化，因为它开始也要指向空 ……… //链的起始 temp = empty; } 3．实现关键函数 void mem_alloc_loop(MEM *pjob) { MEM * pr; //循环首次适应算法 pr = temp; while (pr != NULL) { if (pr->length > pjob->length) { pjob->head = pr->head; //直接把作业数据块插入已分配队列 alloc_insert(pjob);//插入作业数据块到已分配队列 //产生碎片,需要修改被分配空闲区的参数 //产生小碎片，pr指向它 pr->head = pr->head + pjob->length; pr->length = pr->length - pjob->length; temp=pr->link;//指向分配后的下一个指针 printf("!!!!!%s分配成功!!!!!\n", pjob->name); break; } if (pr->length == pjob->length) //刚好满足 { pjob->head = pr->head; //直接把作业数据块插入已分配队列 temp=pr->link;//指向分配后的下一个指针 alloc_insert(pjob); empty_remove(pr); //从空闲队列中删除该空闲区 printf("!!!!!%s分配成功!!!!!\n", pjob->name); break; } //空闲块太小，则指向下一个空闲块。 if (pr->length < pjob->length) { pr = pr->link; } } if(pr==NULL) { pr=empty;
大学物理实验报告实验名称:光的等厚干涉 学院:机电工程学院 班级:车辆151班 姓名:吴倩萍 学号：5902415034 时间:第8周周三下午3: 45开始 地点:基础实验大楼313
一、实验目的： 1?观察牛顿环和劈尖的干涉现象。 2?了解形成等厚干涉现象的条件及特点。 3?用干涉法测量透镜的曲率半径以及测量物体的微小直径或厚 度。 二、实验仪器： 牛顿环装置、钠光灯、读数显微镜、劈尖等。 三、实验原理： 在平面玻璃板BB上放置一曲率半径为R的平凸透镜AOA，两者之间便形成一层空气薄层。当用单色光垂直照射下来时，从空气上下两个表面反射的光束1和光束2在空气表面层附近相遇产生干涉，空气层厚度相等处形成同一级的干涉条纹，这种干涉现 象称为等厚干涉。 1.用牛顿环测量平凸透镜表面的曲率半径 （1）安放实验仪器。（2）调节牛顿环仪边框上三个螺旋，使在牛顿环仪中心出现一组同心干涉环。将牛顿环仪放在显微镜的平台上，调节45 °玻璃板，以便获得最大的照度。（3）调节读数显微镜调焦手轮，直至在显微镜内能看到清晰的干涉条纹的像。适当移动牛顿环位置，使干涉条纹的中央暗区在显微镜叉丝的正下方，观察干涉条纹是否在显微镜的读数范围内，以便测量。（4）
转动测微鼓轮，先使镜筒由牛顿环中心向左移动，顺序数到第 24暗环，再反向至第22暗环并使竖直叉丝对准暗环中间，开始记录。在整个测量过程中，鼓轮只能沿同一个方向依次测完全部数据。将数据填入表中，显然，某环左右位置读数之差即为该环的直径。用逐差法求出R，并计算误差。 2.用劈尖干涉法则细丝直径 (1)将被测细丝夹在两块平板玻璃的一端，另一端直接接触， 形成劈尖，然后置于读数显微镜载物台上。( 2)调节叉丝方位 和劈尖放置方位，使镜筒移动方向与干涉条纹相垂直，以便准确测出条纹间距。(3)用读数显微镜测出20条暗条纹间的垂直距离I，再测出棱边到细丝所在处的总长度L,求出细丝直径do (4) 重复步骤3,各测三次，将数据填入自拟表格中。求其平均值o 四、实验内容： 观察牛顿环 (1)接通钠光灯电源使灯管预热。 (2)将牛顿环装置放置在读数显微镜镜筒下，并将下面的反射 镜置于背光位置。 (3)待钠光灯正常发光后，调节光源的位置，使450半反射镜正对钠灯窗口，并且同高。

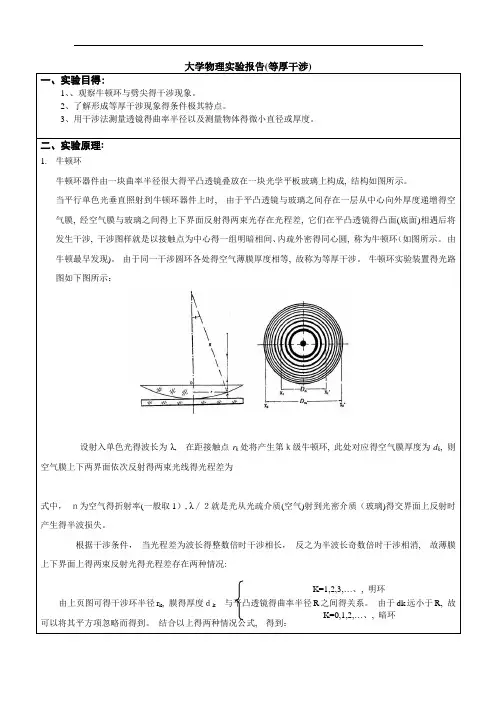

大连理工大学 大学物理实验报告 院（系）材料学院专业材料物理班级0705 姓名学号实验台号 实验时间2020 年10 月04 日，第周，星期二第5-6 节 实验名称光的等厚干涉 教师评语 实验目的与要求： 1.观察牛顿环现象及其特点，加深对等厚干涉现象的认识和理解。 2.学习用等厚干涉法测量平凸透镜曲率半径和薄膜厚度。 3.掌握读数显微镜的使用方法。 实验原理和内容： 1.牛顿环 牛顿环器件由一块曲率半径很大的平凸透镜叠放在一块光学平板玻璃上构成，结构如图所示。 当平行单色光垂直照射到牛顿环器件上时，由于平凸透镜和玻璃之间存在一层从中心向外厚度递增的空气膜，经空气膜和玻璃之间的上下界面反射的两束光存在光程差，它们在平凸透镜的凸面（底面）相遇后将发生干涉，干涉图样是以接触点为中心的一组明暗相间、内疏外密的同心圆，称为牛顿环（如图所示。由牛顿最早发现）。由于同一干涉圆环各处的空气薄膜厚度相等，故称为等厚干涉。牛顿环实验装置的光路图如下图所示： 成绩 教师签字

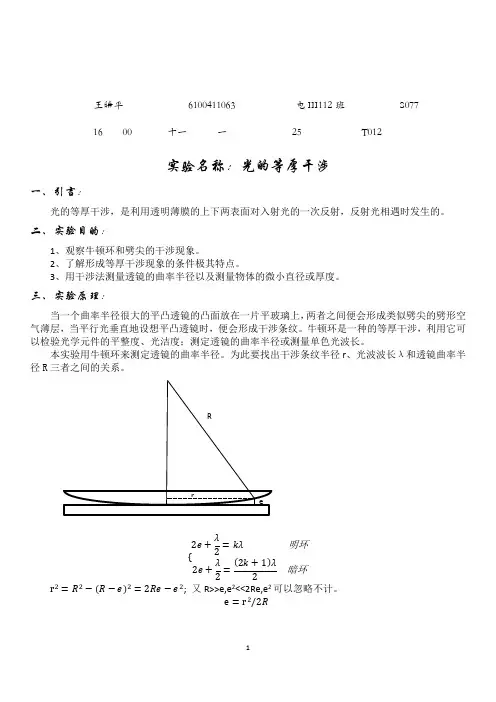

设射入单色光的波长为λ， 在距接触点r k 处将产生第k 级牛顿环， 此处对应的空气膜厚度为d k ， 则空气膜上下两界面依次反射的两束光线的光程差为 2 2λ δ+ =k k nd 式中， n 为空气的折射率（一般取1）， λ/2是光从光疏介质（空气）射到光密介质（玻璃）的交界面上反射时产生的半波损失。 根据干涉条件， 当光程差为波长的整数倍时干涉相长， 反之为半波长奇数倍时干涉相消， 故薄膜上下界面上的两束反射光的光程差存在两种情况： 2 ) 12(2 22 2λ λ λ δ+= + =k k d k k 由上页图可得干涉环半径r k ， 膜的厚度d k 与平凸透镜的曲率半径R 之间的关系 222)(k k r d R R +-=。 由于dk 远小于R ， 故可以将其平方项忽略而得到2 2k k r Rd =。 结合以上 的两种情况公式， 得到： λkR Rd r k k ==22 ， 暗环...,2,1,0=k 由以上公式课件， r k 与d k 成二次幂的关系， 故牛顿环之间并不是等距的， 且为了避免背光因素干扰， 一般选取暗环作为观测对象。 而在实际中由于压力形变等原因， 凸透镜与平板玻璃的接触不是一个理想的点而是一个圆面； 另外镜面沾染回程会导致环中心成为一个光斑， 这些都致使干涉环的级数和半径无法准确测量。 而使用差值法消去附加的光程差， 用测量暗环的直径来代替半径， 都可以减少以上类型的误差出现。 由上可得： λ )(422n m D D R n m --= 式中， D m 、D n 分别是第m 级与第n 级的暗环直径， 由上式即可计算出曲率半径R 。 由于式中使用环数差m-n 代替了级数k ， 避免了圆环中心及暗环级数无法确定的问题。 凸透镜的曲率半径也可以由作图法得出。 测得多组不同的D m 和m ， 根据公式m R D m λ42=， 可知只要作图求出斜率λR 4， 代入已知的单色光波长， 即可求出凸透镜的曲率半径R 。 2. 劈尖 将两块光学平玻璃叠合在一起， 并在其另一端插入待测的薄片或细丝（尽可能使其与玻璃的搭接线平行）， 则在两块玻璃之间形成以空气劈尖， 如下图所示： K=1,2,3,…., 明环 K=0,1,2,…., 暗环
深圳大学实验报告课程名称：计算机导论实验 实验项目名称：互联网与网络安全 学院：计算机与软件学院 专业： 指导教师： 报告人：学号：班级： 实验时间：2016. 10.20 实验报告提交时间：2016.12.9 教务处制
实验步骤： 一、浏览器使用，网页下载和保存、搜索引擎使用和信息检索方法。 (一)浏览器使用 浏览器是指可以显示网页服务器或者文件系统的HTML文件（标准通用标记语言的一个应用）内容，并让用户与这些文件交互的一种软件。 它用来显示在万维网或局域网等内的文字、图像及其他信息。这些文字或图像，可以是连接其他网址的超链接，用户可迅速及轻易地浏览各种信息。大部分网页为HTML格式。 一个网页中可以包括多个文档，每个文档都是分别从服务器获取的。大部分的浏览器本身支持除了HTML之外的广泛的格式，例如JPEG、PNG、GIF等图像格式，并且能够扩展支持众多的插件（plug-ins）。另外，许多浏览器还支持其他的URL类型及其相应的协议，如、HTTPS（HTTP协议的加密版本）。HTTP内容类型和URL协议规范允许网页设计者在网页中嵌入图像、动画、视频、声音、流媒体等。 游览器使用: 1.单击【开始】菜单，在弹出的开始菜单中选择【Internet】命令，打开IE浏览器窗口。 2.也可以通过桌面双击IE浏览器的图标来打开IE浏览器、
3.新打开的IE浏览器窗口中不会显示任何内容。需要您指定网站地址才能够访问并显示内 容。 4.打开健康频道页面 在人民网首页的导航栏中单击【健康】超链接文本，打开健康频道页面。
5.打开详细页面 在高血压专题页面中单击某个文章标题，即可查看该标题下的内容。 6.在【健康】频道页面顶部的导航栏中单击【高血压】超链接文本，可以打开高血压专题页 面。 7.在详细页面中可以阅读打开的新闻内容。
