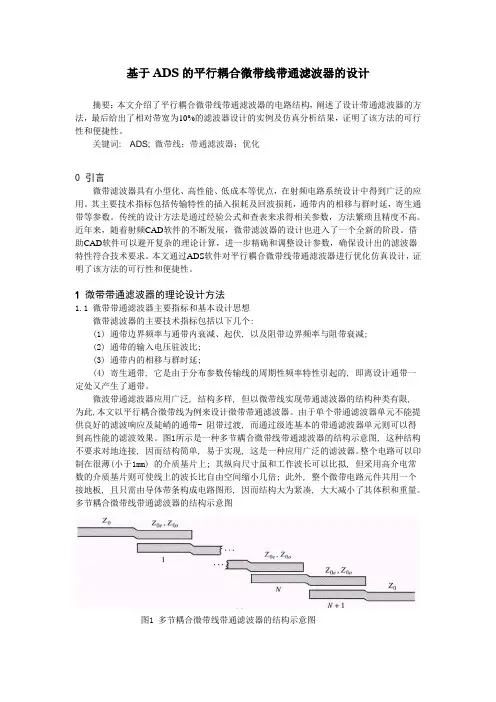

基于ADS的平行耦合微带线带通滤波器的设计摘要：本文介绍了平行耦合微带线带通滤波器的电路结构，阐述了设计带通滤波器的方法，最后给出了相对带宽为10%的滤波器设计的实例及仿真分析结果，证明了该方法的可行性和便捷性。
关键词: ADS; 微带线；带通滤波器；优化0 引言微带滤波器具有小型化、高性能、低成本等优点，在射频电路系统设计中得到广泛的应用。
其主要技术指标包括传输特性的插入损耗及回波损耗，通带内的相移与群时延，寄生通带等参数。
传统的设计方法是通过经验公式和查表来求得相关参数，方法繁琐且精度不高。
近年来，随着射频CAD软件的不断发展，微带滤波器的设计也进入了一个全新的阶段。
借助CAD软件可以避开复杂的理论计算，进一步精确和调整设计参数，确保设计出的滤波器特性符合技术要求。
本文通过ADS软件对平行耦合微带线带通滤波器进行优化仿真设计，证明了该方法的可行性和便捷性。
1微带带通滤波器的理论设计方法1.1 微带带通滤波器主要指标和基本设计思想微带滤波器的主要技术指标包括以下几个:(1) 通带边界频率与通带内衰减、起伏, 以及阻带边界频率与阻带衰减;(2) 通带的输入电压驻波比;(3) 通带内的相移与群时延;(4) 寄生通带, 它是由于分布参数传输线的周期性频率特性引起的, 即离设计通带一定处又产生了通带。
微波带通滤波器应用广泛, 结构多样, 但以微带线实现带通滤波器的结构种类有限, 为此,本文以平行耦合微带线为例来设计微带带通滤波器。
由于单个带通滤波器单元不能提供良好的滤波响应及陡峭的通带- 阻带过渡, 而通过级连基本的带通滤波器单元则可以得到高性能的滤波效果。
图1所示是一种多节耦合微带线带通滤波器的结构示意图, 这种结构不要求对地连接, 因而结构简单, 易于实现, 这是一种应用广泛的滤波器。
整个电路可以印制在很薄(小于1mm) 的介质基片上; 其纵向尺寸虽和工作波长可以比拟, 但采用高介电常数的介质基片则可使线上的波长比自由空间缩小几倍; 此外, 整个微带电路元件共用一个接地板, 且只需由导体带条构成电路图形, 因而结构大为紧凑, 大大减小了其体积和重量。
基于ADS的微带线带通滤波器设计摘要：该文章讨论的是基于ADS软件的平行耦合微带线带通滤波器的设计过程。
利用集总参数低通原型滤波器经过一系列转化可以得到微带线带通滤波器的特性，运用传输线原理和导纳变换公式获得带通滤波器的相关参数，并借助功能强大的ADS软件对微带线带通滤波器的原理图和版图进行设计制作。
该软件只需要输入相应的原始数据，便可方便得到频率响应等相关特性。
我们也可以借助ADS软件对其进行优化仿真，以得到更加优质的带通滤波器。
关键词：带通滤波器；微带线；传输线；ADS1.引言随着近年来无线通信技术的迅猛发展，微波滤波器已经成为作为辨别分离有用和无用资源的重要部件，并大量使用于通信系统领域，其性能的优越直接影响整个通信系统的质量。
现代通信对微波滤波器的整体要求越来越高，以求得到更加微小化、轻量化、集成化的高性能低成本的滤波器。
本文设计运用微带滤波器印刷电路的方法，可以满足尺寸小、成本低且性能稳定的要求，被广泛运用于无线通信系统中。
目前在无线通信系统领域中，微波滤波器的种类日益增多，性能和设计方法各有差异。
但总体来看，微波滤波器的设计大都采用从集总参数的低通原型滤波器出发经过一系列变换得到的。
本章讨论的是平行耦合微带线带通滤波器的设计，它同样是基于集总参数低通原型滤波器出发，经过等效变换可以得到与带通滤波器相应的低通原型模型，再经过阻抗倒置变换或导纳变换便可以得到相应的带通滤波器的设计模型及相关参数。
本文首先介绍微带线带通滤波器的设计原理，然后根据基本原理推导出滤波器的相关参数，再运用ADS软件进行制作、优化和仿真，最后将完整的设计图纸和相关参数拿到工厂加工制成成品。
为了验证该微带线带通滤波器的设计和仿真的正确性，本文采用网络分析仪对该滤波器进行了相关测试，测试结果和仿真效果相吻合。
2.微带线带通滤波器的设计原理及设计过程根据滤波器综合理论，低通原型滤波器是设计其他滤波器的基础。
本文设计的带通滤波器同样是在低通原型滤波器的基础上经过变换得到的。

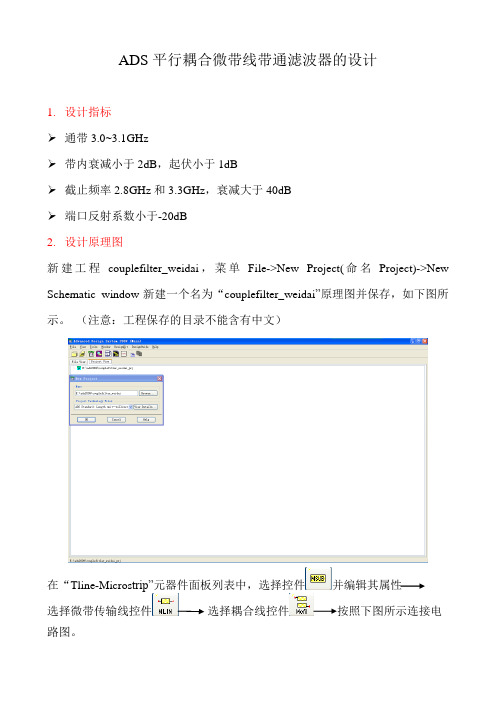

ADS平行耦合微带线带通滤波器的设计1.设计指标➢通带3.0~3.1GHz➢带内衰减小于2dB，起伏小于1dB➢截止频率2.8GHz和3.3GHz，衰减大于40dB➢端口反射系数小于-20dB2.设计原理图新建工程couplefilter_weidai，菜单File->New Project(命名Project)->New Schematic window新建一个名为“couplefilter_weidai”原理图并保存，如下图所示。
（注意：工程保存的目录不能含有中文）在“Tline-Micros trip”元器件面板列表中，选择控件并编辑其属性选择微带传输线控件选择耦合线控件按照下图所示连接电路图。
这样完成了滤波器原理图基本结构，为了达到设计性能，还必须对滤波器中微带电路的电气参数和尺寸进行设置。
3.电路参数设置3.1 设置微带线参数MSUB3.2 滤波器两边的引出线是特性阻抗为50Ω的微带线，其物理尺寸可由ADS自带小软件LINECALC计算得到。
执行菜单命令【Tools】/【LineCalc】/【Start Linecalc】➢Substrate Parameters按照MSUB参数设置；➢中心频率Freq设置为：3.05GHz；➢Electrical设置Z0=50Ohm，E_Eff=90deg；➢Physical单位设置为：mm；点击Synthesize，综合出微带线宽度W=1.52mm L=13.63mm。
3.3 为了便于修改和优化，将微带线的长度和宽度用变量代替，考虑到平行耦合线滤波器的对称性，所以5个耦合线节中，第1节与第5节、第2节与第4节尺寸完全相同，按照下图参数进行设置（注意单位要选择mm）。
3.4 考虑到微带线的长度和宽度都是变量，所以需要在原理图中添加一个变量控件。
把变量控件放置到原理图中。
双击变量控件，弹出变量设置对话框，在“Name”文本框中输入变量名称，“Variable Value”文本框中输入变量的初值，单击【Add】按钮添加变量，然后单击【Tune/Opt/Sat/DOE Setup…】按钮打开参数优化对话框设置变量的取值范围，选择“Optimation”标签页。

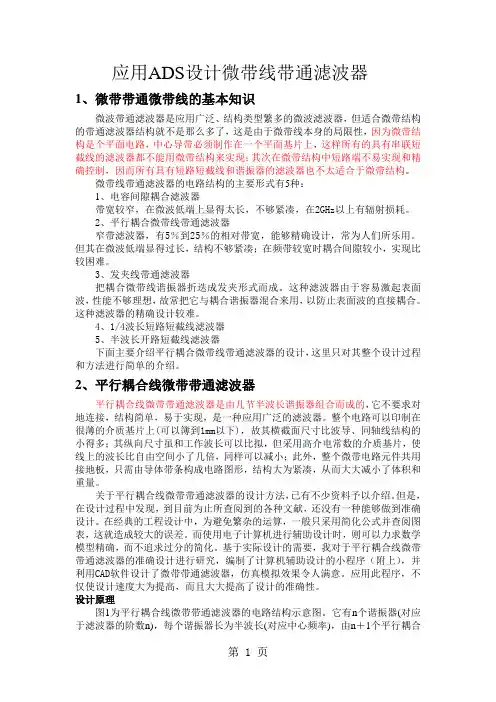

应用ADS设计微带线带通滤波器1、微带带通微带线的基本知识微波带通滤波器是应用广泛、结构类型繁多的微波滤波器，但适合微带结构的带通滤波器结构就不是那么多了，这是由于微带线本身的局限性，因为微带结构是个平面电路，中心导带必须制作在一个平面基片上，这样所有的具有串联短截线的滤波器都不能用微带结构来实现；其次在微带结构中短路端不易实现和精确控制，因而所有具有短路短截线和谐振器的滤波器也不太适合于微带结构。
微带线带通滤波器的电路结构的主要形式有5种：1、电容间隙耦合滤波器带宽较窄，在微波低端上显得太长，不够紧凑，在2GHz以上有辐射损耗。
2、平行耦合微带线带通滤波器窄带滤波器，有5％到25％的相对带宽，能够精确设计，常为人们所乐用。
但其在微波低端显得过长，结构不够紧凑；在频带较宽时耦合间隙较小，实现比较困难。
3、发夹线带通滤波器把耦合微带线谐振器折迭成发夹形式而成。
这种滤波器由于容易激起表面波，性能不够理想，故常把它与耦合谐振器混合来用，以防止表面波的直接耦合。
这种滤波器的精确设计较难。
4、1/4波长短路短截线滤波器5、半波长开路短截线滤波器下面主要介绍平行耦合微带线带通滤波器的设计，这里只对其整个设计过程和方法进行简单的介绍。
2、平行耦合线微带带通滤波器平行耦合线微带带通滤波器是由几节半波长谐振器组合而成的，它不要求对地连接，结构简单，易于实现，是一种应用广泛的滤波器。
整个电路可以印制在很薄的介质基片上(可以簿到1mm以下)，故其横截面尺寸比波导、同轴线结构的小得多；其纵向尺寸虽和工作波长可以比拟，但采用高介电常数的介质基片，使线上的波长比自由空间小了几倍，同样可以减小；此外，整个微带电路元件共用接地板，只需由导体带条构成电路图形，结构大为紧凑，从而大大减小了体积和重量。
关于平行耦合线微带带通滤波器的设计方法，已有不少资料予以介绍。
但是，在设计过程中发现，到目前为止所查阅到的各种文献，还没有一种能够做到准确设计。
ADS报告_总结_微带带通滤波器的设计8
微波电路与系统仿真实验报告
姓名：学号：院系：
一、实验名称：微带带通滤波器的设计
二、实验技术指标：
1.建立仿真原理图
2.仿真结果
三、报告日期：2012年10月27日
四、报告页数：共 3 页
五、报告内容：
1.电路原理图
设计指标：通带频率范围：1.9~2GHz；通带内衰减：<2dB，起伏<1dB；阻带衰减：1.7G 以下以及2.2GHz以上衰减：>40dB；端口反射系数：<-8dB。
（原始设计指标：通带频率范围：3.0-3.1GHz；通带内衰减：<2dB，起伏<1dB；阻带衰减：2.8G以下以及3.3GHz以上衰减：>40dB；端口反射系数：<-20dB。
）
电路原理图为：
2.电路图
计算出微带线尺寸后，绘制的电路图为：
3.仿真结果（可用图形或数据显示）
4.布局图
由ADS生成的版图为：
5.优化方法和优化目标
优化方法优化目标为：
6.优化之后的电路图和仿真结果
优化之后的电路图为：
优化之后的仿真结果为：
六、仿真结果分析
由仿真结果可知在优化前，通带内衰减大于2dB，起伏也大于1dB；阻带衰减：1.7G 以下以及2.2GHz以上衰减也不是很理想，没有达到设计的要求。
经过优化后，在通带频率范围：1.9~2GHz，通带内衰减小于2dB，起伏小于1dB；阻带衰减：1.7G以下以及2.2GHz以上衰减大于40dB，端口反射系数小于-8dB，基本上满足了设计的要求。
签名：
日期：。

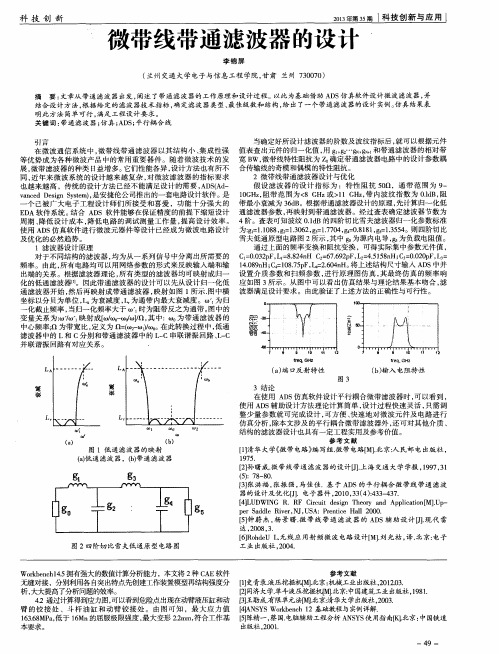

微带线带通滤波器的设计作者：李锦屏来源：《科技创新与应用》2013年第35期摘要：文章从带通滤波器出发，阐述了带通滤波器的工作原理和设计过程。
以此为基础借助ADS仿真软件设计微波滤波器，并结合设计方法，根据给定的滤波器技术指标，确定滤波器类型、最佳级数和结构，给出了一个带通滤波器的设计实例。
仿真结果表明此方法简单可行，满足工程设计要求。
关键词：带通滤波器；仿真；ADS；平行耦合线引言在微波通信系统中，微带线带通滤波器以其结构小、集成性强等优势成为各种微波产品中的常用重要器件。
随着微波技术的发展，微带滤波器的种类日益增多。
它们性能各异，设计方法也有所不同，近年来微波系统的设计越来越复杂，对微波滤波器的指标要求也越来越高，传统的设计方法已经不能满足设计的需要，ADS（Advanced Design System），是安捷伦公司推出的一套电路设计软件。
是一个己被广大电子工程设计师们所接受和喜爱，功能十分强大的EDA软件系统。
结合 ADS 软件能够在保证精度的前提下缩短设计周期、降低设计成本，降低电路的调试测量工作量，提高设计效率。
使用ADS仿真软件进行微波元器件等设计已经成为微波电路设计及优化的必然趋势。
1 滤波器设计原理对于不同结构的滤波器，均为从一系列信号中分离出所需要的频率。
由此，所有电路均可以用网络参数的形式来反映输入端和输出端的关系。
根据滤波器理论，所有类型的滤波器均可映射成归一化的低通滤波器[1]。
因此带通滤波器的设计可以先从设计归一化低通滤波器开始，然后再映射成带通滤波器，映射如图1所示.图中横坐标以分贝为单位，LA为衰减度，Lr 为通带内最大衰减度。
？棕'1为归一化截止频率，当归一化频率大于？棕'1时为阻带反之为通带。
图中的变量关系为：？棕'/？棕'1映射成[？棕/？棕0-？棕0/？棕]/？赘，其中：？棕0为带通滤波器的中心频率；？赘为带宽比，定义为？赘=（？棕2-？棕1）/？棕0。
基于ADS的平行耦合微带线带通滤波器的设计摘要：本文介绍了平行耦合微带线带通滤波器的电路结构，阐述了设计带通滤波器的方法，最后给出了相对带宽为10%的滤波器设计的实例及仿真分析结果，证明了该方法的可行性和便捷性。
关键词: ADS; 微带线；带通滤波器；优化0 引言微带滤波器具有小型化、高性能、低成本等优点，在射频电路系统设计中得到广泛的应用。
其主要技术指标包括传输特性的插入损耗及回波损耗，通带内的相移与群时延，寄生通带等参数。
传统的设计方法是通过经验公式和查表来求得相关参数，方法繁琐且精度不高。
近年来，随着射频CAD软件的不断发展，微带滤波器的设计也进入了一个全新的阶段。
借助CAD软件可以避开复杂的理论计算，进一步精确和调整设计参数，确保设计出的滤波器特性符合技术要求。
本文通过ADS软件对平行耦合微带线带通滤波器进行优化仿真设计，证明了该方法的可行性和便捷性。
1微带带通滤波器的理论设计方法1.1 微带带通滤波器主要指标和基本设计思想微带滤波器的主要技术指标包括以下几个:(1) 通带边界频率与通带内衰减、起伏, 以及阻带边界频率与阻带衰减;(2) 通带的输入电压驻波比;(3) 通带内的相移与群时延;(4) 寄生通带, 它是由于分布参数传输线的周期性频率特性引起的, 即离设计通带一定处又产生了通带。
微波带通滤波器应用广泛, 结构多样, 但以微带线实现带通滤波器的结构种类有限, 为此,本文以平行耦合微带线为例来设计微带带通滤波器。
由于单个带通滤波器单元不能提供良好的滤波响应及陡峭的通带- 阻带过渡, 而通过级连基本的带通滤波器单元则可以得到高性能的滤波效果。
图1所示是一种多节耦合微带线带通滤波器的结构示意图, 这种结构不要求对地连接, 因而结构简单, 易于实现, 这是一种应用广泛的滤波器。
整个电路可以印制在很薄(小于1mm) 的介质基片上; 其纵向尺寸虽和工作波长可以比拟, 但采用高介电常数的介质基片则可使线上的波长比自由空间缩小几倍; 此外, 整个微带电路元件共用一个接地板, 且只需由导体带条构成电路图形, 因而结构大为紧凑, 大大减小了其体积和重量。
项目名称：基于ADS优化的微带带通滤波器设计一、实验目的(1) 了解低通滤波器、带通滤波器、高通滤波器等滤波器原理(2) 利用ADS2008 软件设计，以切比雪夫滤波器为原型，设计一种微带线带通滤波器。
二、实验设备(1) PC 机一台；(2) ADS2008 软件；三、实验内容和要求(1) 设计一个微带线带通滤波器，以切比雪夫低通滤波器为原型；(2) 中心频率：2G+学号*50MHz ；（2G+10*50MHz=2.5GHz ）(3) 相对带宽：8％；（2.5GHz*8 ％=200MHz ）四、实验原理1. 滤波器原理滤波器的基础是谐振电路,它是一个二端口网络,对通带内频率信号呈现匹配传输,对阻带频率信号失配而进行发射衰减,从而实现信号频谱过滤功能。
典型的频率响应包括低通、高通、带通和带阻特性。
镜像参量法和插入损耗法是设计集总元件滤波器常用的方法。
对于微波应用,这种设计通常必须变更到由传输线段组成的分布元件。
Richard 变换和Kuroda 恒等关系提供了这个手段。
2. 微带线微带线(microstrip1ine) 是现在混合微波集成电路和单片微波集成电路使用最频繁的一种平面传输线。
它可用光科程序制作,且容易与其他无源微波电路和有源微波器件集成,从而实现微波部件和系统的集成化。
微带线是在金属化厚度为h 的介质基片的一面制作宽度为W ，厚度为t 的导体带,另一面作接地金属平板而构成的。
3. 耦合微带线当两个无屏蔽的传输线紧靠一起时,由于传输线之间电磁场的相互作用,在传输线之间会有功率耦合,这种传输线称为耦合传输线。
耦合微带传输线由靠得很近的 3 个导体构成。
这种结构介质厚度为d,介质相对介电常数为η,,在介质的下面为公共导体接地板,在介质的上面为 2 个宽度为W、相距为S 的中心导体带。
五、实验步骤与结果1. 设定滤波器指标中心频率： 2.5GHz通带带宽：200MHz （2.4~2.6GHz ）输入输出的阻抗：50Ω插入损耗：小于2dB阻带衰减：在距离中心频率300MHz 处的衰减大于50dB相对带宽：8％（表示信号带宽为0.2GHz）带内输入输出端口反射系数：小于-15dB4. 滤波器选用与微带线的计算2.dB 切比雪夫滤波器， 5 阶。
应用ADS设计微带线带通滤波器1、微带带通微带线的基本知识微波带通滤波器是应用广泛、结构类型繁多的微波滤波器，但适合微带结构的带通滤波器结构就不是那么多了，这是由于微带线本身的局限性，因为微带结构是个平面电路，中心导带必须制作在一个平面基片上，这样所有的具有串联短截线的滤波器都不能用微带结构来实现；其次在微带结构中短路端不易实现和精确控制，因而所有具有短路短截线和谐振器的滤波器也不太适合于微带结构。
微带线带通滤波器的电路结构的主要形式有5种：1、电容间隙耦合滤波器带宽较窄，在微波低端上显得太长，不够紧凑，在2GHz以上有辐射损耗。
2、平行耦合微带线带通滤波器窄带滤波器，有5％到25％的相对带宽，能够精确设计，常为人们所乐用。
但其在微波低端显得过长，结构不够紧凑；在频带较宽时耦合间隙较小，实现比较困难。
3、发夹线带通滤波器把耦合微带线谐振器折迭成发夹形式而成。
这种滤波器由于容易激起表面波，性能不够理想，故常把它与耦合谐振器混合来用，以防止表面波的直接耦合。
这种滤波器的精确设计较难。
4、1/4波长短路短截线滤波器5、半波长开路短截线滤波器下面主要介绍平行耦合微带线带通滤波器的设计，这里只对其整个设计过程和方法进行简单的介绍。
2、平行耦合线微带带通滤波器平行耦合线微带带通滤波器是由几节半波长谐振器组合而成的，它不要求对地连接，结构简单，易于实现，是一种应用广泛的滤波器。
整个电路可以印制在很薄的介质基片上(可以簿到1mm以下)，故其横截面尺寸比波导、同轴线结构的小得多；其纵向尺寸虽和工作波长可以比拟，但采用高介电常数的介质基片，使线上的波长比自由空间小了几倍，同样可以减小；此外，整个微带电路元件共用接地板，只需由导体带条构成电路图形，结构大为紧凑，从而大大减小了体积和重量。
关于平行耦合线微带带通滤波器的设计方法，已有不少资料予以介绍。
但是，在设计过程中发现，到目前为止所查阅到的各种文献，还没有一种能够做到准确设计。
在经典的工程设计中，为避免繁杂的运算，一般只采用简化公式并查阅图表，这就造成较大的误差。
而使用电子计算机进行辅助设计时，则可以力求数学模型精确，而不追求过分的简化。
基于实际设计的需要，我对于平行耦合线微带带通滤波器的准确设计进行研究，编制了计算机辅助设计的小程序（附上），并利用CAD软件设计了微带带通滤波器，仿真模拟效果令人满意。
应用此程序，不仅使设计速度大为提高，而且大大提高了设计的准确性。
设计原理图1为平行耦合线微带带通滤波器的电路结构示意图。
它有n个谐振器(对应于滤波器的阶数n)，每个谐振器长为半波长(对应中心频率)，由n＋1个平行耦合线节组成，长为四分之一波长(对应中心频率)。
图2为一节平行耦合线及他的等效电路，其中Z0e－Z0o＝2Z0；Z0e*Z0o=Z02。
图2 平行耦合线节及其等效电路平行耦合线微带带通滤波器的设计可分为以下几个步骤进行：第一步：由给定的通带和阻带衰减特性，用低通到带通的频率变换式(1)，选出合适的归一化低通原型，计算出滤波器的阶数，得到归一化低通原型的元件值（这一部分的计算可以查表得之）；第二步：用网络等效方法，计算各级奇、偶模阻抗；第三步：由各级奇、偶模阻抗，综合出微带线结构尺寸（这一个部分用PUFF 实现）。
$4.2.2计算公式本文所述的设计方法，用到的公式很多，有些公式如最大平坦特性与切比雪夫特性滤波器归一化低通原型的阶数及元件值的计算公式及很多图表，很多书中都有说明，这里就不再介绍，查阅公式和图表请参阅参考书目，那里有很详尽的公式及图表介绍。
在此首先给出由低通到带通的频率变化式；接着给出由低通原型元件值到奇、偶模特性阻抗的计算式。
1、由低通到带通的频率变换上式中，为低通原型的频率变量，是低通原型的截止频率，是带通滤波器的带边频率，是带通滤波器的频率变量，是带通滤波器的中心频率，是带通滤波器的相对带宽，它按下式计算：1、 耦合线节的奇、偶模阻抗设滤波器的节数为n ，归一化低通原型的元件值为g 0,g 1,g 2……g n+1，则有以下设计公式： '110001g g 2W Y J ωπ= ( 3 )1j j '101j ,j g g 12W Y J ++•ωπ= (j=1，2，…，n-1) ( 4 ) '11n n 01n ,n g g 2W Y J ωπ=++ ( 5 ) 其中，Y 0为传输线特性导纳，J 代表导纳倒置转换器，其余参数W 、同(1)这样，我们可以得第J 个耦合线节的奇模阻抗和精模阻抗分别为： 2、由各级奇、偶模阻抗综合出微带线结构尺寸这部分公式繁多，计算麻烦，本文应用PUFF 软件自动计算出平行耦合线的各参数值。
$4.2.3 滤波器的理论设计设计指标：中心频率f 0：2.45GHz ；带宽BW ：100～200MHz （这里理论计算采用100MHz ）；输入、输出的特征阻抗均为50Ω；在f ＝2.15GHz 上衰减46dB ；选用纹波系数为0.01dB 的切比雪夫原型。
（1）、设计低通原型由公式(1)计算的'1ωω'＝6， 则查图表得知阶数n ＝3，再次查找纹波系数为0.01dB 的切比雪夫原型的元件数值表的：g0＝1，g1＝0.6292，g2＝0.9703，g3＝0.6292，g4＝1，'1ω＝1。
（2）、计算导纳变换器的归一导纳由公式( 3 )、( 4 )、( 5 )计算得：001Y J ＝0.316，012Y J ＝0.08，023Y J ＝0.08，034Y J ＝0.316。
（3）、计算各平行耦合线节的奇模和偶模的阻抗由公式( 6 )、( 7 )计算得：( Z 0e )01=( Z 0e )34=50*(1+0.316+0.316*0.316)=70.7928Ω；( Z 0o )01=( Z 0o )34=50*(1-0.316+0.316*0.316)=39.1928Ω；( Z 0e )12＝( Z 0e )23＝54.32Ω；( Z 0o )12＝( Z 0o )23＝46.32Ω；（4）、计算平行耦合线节的W 、S 和L这部分计算由PUFF 完成：在PUFF 界面按F3，激活F3窗口，设置里面的数值为：“a clines 71Ω 39Ω 90°”表示a 是理想双传输线，长度为四分之一波长，偶模阻抗为71Ω，奇模阻抗为39Ω；“b clines 54Ω 46Ω 90°”表示b 是理想双传输线，长度为四分之一波长，偶模阻抗为54Ω，奇模阻抗为46Ω；（其奇偶模得阻值由前面计算所得，其计算带宽为100MHz 。
）把光标移到a ，安下“＝”键，即得该传输线得参数值：L=12.523mm,W=0.846mm,S=0.292mm;同样得b 传输线得参数值为：L=12.217mm,W=1.099mm,S=1.482mm.理论设计完成，即可在ADS 中进行优化设计与仿真。
3、具体设计过程3.1创建一个新项目◇ 启动ADS◇ 选择Main windows◇ 点击建立一个新的project ，出现下面对话框◇ 选择保存的路径和键入文件名，点击“ok ”即创建了一个新项目。
◇点击，新建一个电路原理图窗口，开始设计滤波器。
3.2滤波器电路设计及仿真◇在中选择Tlines-Microstrip 类，然后在这个类里面分别选择、和并安放在适当的位置，4个和2个按照图1放好。
◇点击，加2个port，并按图所示位置放好。
◇单击连好线。
图1滤波器初始电路图◇双击图1中的，并修改下面对话框的内容，主要设定基片的各种属性。
其中H是基片的厚度，Er是介电常数，T为基片上面金属层的厚度，TanD 是基片的损耗。
◇依次双击图1中的和，并修改下面对话框的内容，主要设定微带线节的属性（数据前面已经计算得出，图1中的Mlin是2节50Ω的传输线，查表得宽度为1.07mm）。
◇在中选择Simulation-S_Param类，然后在这个类里面分别选择和并安放在适当的位置，点击，加2个地端，最后单击按照图2连好线。
图2 滤波器S参数的仿真电路◇双击图2中的，编辑下面的对话框，设定S参数仿真的频率范围。
◇按进行仿真。
◇在Data Display窗口，就是新弹出的窗口中，按键，选择下面对话框的内容S11、S12。
◇点击ok后即得滤波器的特性曲线如图3所示。
其带宽为190MHz，只是频率有所偏移，不能达到损耗要求，可以通过TURN改进。
图3◇在窗口中选择marker－new，然后在曲线中标识一个合适的点，以便优化所用。
如上图◇回到电路图的窗口，点击，进行协调修正优化，然后在下面的窗口中选择修正的参数并进行修正。
◇随着所修正参数值的变化，曲线也随着变化，达到满足要求后的值时按一下update按钮，即得到修正后的结果，各个参数值为a传输线L＝12.1mm,W=0.85mm,S=0.3mm；b传输线L=12mm,W=1.08mm,S=1.55mm.最后的S参数仿真结果为：其带宽为190MHz，中心频率处的损耗为－0.25dB，满足设计要求。
5.2版图Momentum仿真◇撤掉S参数仿真的模型，恢复电路如图1所示，点击layout－Generate/Update layout，电路自动生成layout版图，如图所示：◇设置Substrate，点击，然后再点击，即完成设置模拟。
◇设置port，点击，编辑下面这个窗口，完成端口设置。
◇Mesh仿真，点击，输入下框中的频率数值，点击ok开始模拟。
◇最后进行simulate，点击，编辑下面对话框，如图：设置完后点击simulate，计算机则开始计算模拟，需花费一定时间。
模拟结束后自动打开data display窗口，显示各种曲线，如图◇然后点击，则出现下图：图4◇点击显示S参数的曲线，如图：S12 S参数曲线◇同上即得相位、输入输出阻抗等曲线，如图：S12相位曲线S21圆图输入阻抗曲线4、总结从最后的仿真结果可以看出仿真结果与理论设计得100MHz带宽有一定的误差。
分析其误差得来源主要有：1、计算滤波器阶数以及切比雪夫原型的元件值所查得图表得误差；2、计算归一导纳和奇偶阻抗的数据舍入的误差；3、理论计算没有考虑基片的损耗，而ADS软件是一个工程软件，设计模拟过程中考虑了基片的损耗、外界的干扰等各种因素，使得每一节的耦合线得Q值降低，一共有4节，从而带宽明显比理论值大，这个是最主要的原因。
但是设计指标的带宽要求是100M～200M，所以应用ADS软件的设计结果还是满足设计要求。
无源器件的设计相对简单，设计的关键就是各个参数值的计算，这个需要计算机辅助设计，PUFF这样的软件给了很好的设计帮助，最后还要靠ADS 软件的协调优化功能以达到最佳的设计。
