汽车电子信号的五大类型

汽车五大域讲解随着ECU（电子控制单元Electronic Control Unit）的增加，汽车逻辑控制越来越复杂。

域控制器出现的最初逻辑并不是为了减少车辆ECU数量而存在的，而是为了整合数据、增强计算能力而生。

所谓“域”(Domain)即控制汽车的某一大功能模块的电子电气架构的集合，每一个域由一个域控制器进行统一的控制，最典型的划分方式是把全车的电子电气架构分为五个域：动力域、底盘域、车身域、座舱域和自动驾驶域汽车5个主要的功能域：1.动力域∙多种动力系统单元（内燃机，电动机/发电机、电池、变速箱）∙计算和分配扭矩∙变速器管理∙电池监控∙发电机调节支持的通讯类型包括CAN/CAN-FD，GigabitEthernet并对通讯提供SHA-256加密算法支持面向CPUGPU发展，需要支持AdapativeAUTOSAR环境，或支持POSIX标准接口的操作系统。

2.底盘域∙与汽车行驶相关（传动系统、行驶转向、制动系统）∙贴近——控制执行端（感知识别，决策规划，控制执行——智能汽车核心系统）∙在未来自动驾驶车辆上，转向杆、刹车和加速踏板等都将不再保留，更先进的驾驶方式是利用车辆智能感知单元进行分析，工作指令通过线束传递给转向或制动系统来实现自动驾驶。

这项技术就被称为线控技术∙线控底盘5大系统：转向、换挡、油门、悬挂、制动底盘域是与汽车行驶相关，由传动系统、行驶系统转向系统和制动系统共同构成。

随着汽车智能化发展，智能汽车的感知识别、决策规划、控制执行三个核心系统中，与汽车零部件行业最贴近的是控制执行端，也就是驱动控制、转向控制、制动控制等，需要对传统汽车的底盘进行线控改造以适用于自动驾驶。

线控底盘主要有五大系统，分别为线控转向线控制动、线控换挡线控油门线控悬挂，线控转向和线控制动是面向自动驾驶执行端方向最核心的产品。

3.智能座舱域（娱乐，通信）座舱域的常见应用∙语音识别∙手势识别∙显示性能：一芯多屏显示，仪表屏不同尺寸，中控屏，∙虚拟化技术∙安全级别不同的应用进行隔离∙远程控制∙整车OTA智能座舱关键技术：∙基于更高算力的座舱域控制器芯片开发产品集成度更高。

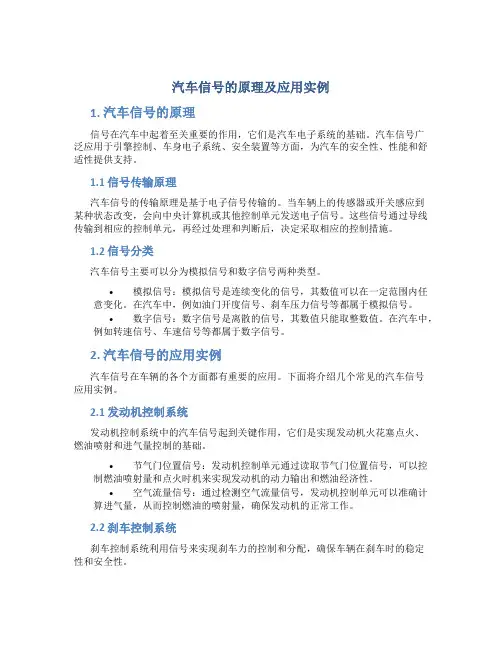

汽车信号的原理及应用实例1. 汽车信号的原理信号在汽车中起着至关重要的作用，它们是汽车电子系统的基础。

汽车信号广泛应用于引擎控制、车身电子系统、安全装置等方面，为汽车的安全性、性能和舒适性提供支持。

1.1 信号传输原理汽车信号的传输原理是基于电子信号传输的。

当车辆上的传感器或开关感应到某种状态改变，会向中央计算机或其他控制单元发送电子信号。

这些信号通过导线传输到相应的控制单元，再经过处理和判断后，决定采取相应的控制措施。

1.2 信号分类汽车信号主要可以分为模拟信号和数字信号两种类型。

•模拟信号：模拟信号是连续变化的信号，其数值可以在一定范围内任意变化。

在汽车中，例如油门开度信号、刹车压力信号等都属于模拟信号。

•数字信号：数字信号是离散的信号，其数值只能取整数值。

在汽车中，例如转速信号、车速信号等都属于数字信号。

2. 汽车信号的应用实例汽车信号在车辆的各个方面都有重要的应用。

下面将介绍几个常见的汽车信号应用实例。

2.1 发动机控制系统发动机控制系统中的汽车信号起到关键作用，它们是实现发动机火花塞点火、燃油喷射和进气量控制的基础。

•节气门位置信号：发动机控制单元通过读取节气门位置信号，可以控制燃油喷射量和点火时机来实现发动机的动力输出和燃油经济性。

•空气流量信号：通过检测空气流量信号，发动机控制单元可以准确计算进气量，从而控制燃油的喷射量，确保发动机的正常工作。

2.2 刹车控制系统刹车控制系统利用信号来实现刹车力的控制和分配，确保车辆在刹车时的稳定性和安全性。

•刹车压力信号：通过读取刹车压力信号，车辆的刹车控制系统可以根据驾驶者的需求调节刹车力的大小，以实现平稳的刹车效果和防抱死功能。

2.3 安全装置汽车信号在安全装置中的应用也非常重要，例如安全气囊和车辆稳定控制系统。

•碰撞传感器信号：碰撞传感器通过监测车辆是否发生碰撞，并向安全气囊控制单元发送信号。

安全气囊控制单元根据信号判断碰撞程度和位置，从而触发相应的安全气囊充气。

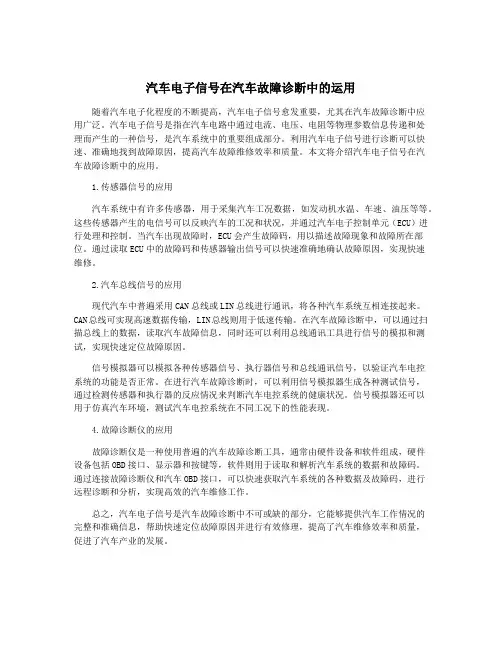

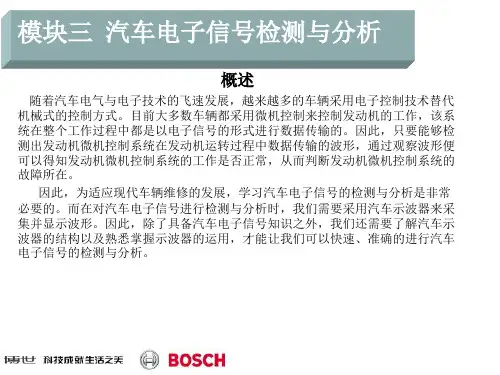

汽车电子信号在汽车故障诊断中的运用随着汽车电子化程度的不断提高，汽车电子信号愈发重要，尤其在汽车故障诊断中应用广泛。

汽车电子信号是指在汽车电路中通过电流、电压、电阻等物理参数信息传递和处理而产生的一种信号，是汽车系统中的重要组成部分。

利用汽车电子信号进行诊断可以快速、准确地找到故障原因，提高汽车故障维修效率和质量。

本文将介绍汽车电子信号在汽车故障诊断中的应用。

1.传感器信号的应用汽车系统中有许多传感器，用于采集汽车工况数据，如发动机水温、车速、油压等等。

这些传感器产生的电信号可以反映汽车的工况和状况，并通过汽车电子控制单元（ECU）进行处理和控制。

当汽车出现故障时，ECU会产生故障码，用以描述故障现象和故障所在部位。

通过读取ECU中的故障码和传感器输出信号可以快速准确地确认故障原因，实现快速维修。

2.汽车总线信号的应用现代汽车中普遍采用CAN总线或LIN总线进行通讯，将各种汽车系统互相连接起来。

CAN总线可实现高速数据传输，LIN总线则用于低速传输。

在汽车故障诊断中，可以通过扫描总线上的数据，读取汽车故障信息，同时还可以利用总线通讯工具进行信号的模拟和测试，实现快速定位故障原因。

信号模拟器可以模拟各种传感器信号、执行器信号和总线通讯信号，以验证汽车电控系统的功能是否正常。

在进行汽车故障诊断时，可以利用信号模拟器生成各种测试信号，通过检测传感器和执行器的反应情况来判断汽车电控系统的健康状况。

信号模拟器还可以用于仿真汽车环境，测试汽车电控系统在不同工况下的性能表现。

4.故障诊断仪的应用故障诊断仪是一种使用普遍的汽车故障诊断工具，通常由硬件设备和软件组成，硬件设备包括OBD接口、显示器和按键等，软件则用于读取和解析汽车系统的数据和故障码。

通过连接故障诊断仪和汽车OBD接口，可以快速获取汽车系统的各种数据及故障码，进行远程诊断和分析，实现高效的汽车维修工作。

总之，汽车电子信号是汽车故障诊断中不可或缺的部分，它能够提供汽车工作情况的完整和准确信息，帮助快速定位故障原因并进行有效修理，提高了汽车维修效率和质量，促进了汽车产业的发展。

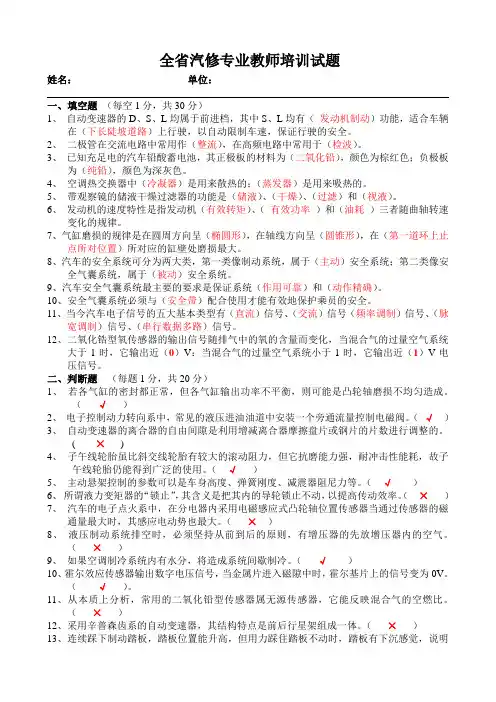

全省汽修专业教师培训试题姓名：单位：一、填空题（每空1分，共30分）1、自动变速器的D、S、L均属于前进档，其中S、L均有（发动机制动）功能，适合车辆在（下长陡坡道路）上行驶，以自动限制车速，保证行驶的安全。

2、二极管在交流电路中常用作（整流），在高频电路中常用于（检波）。

3、已知充足电的汽车铅酸蓄电池，其正极板的材料为（二氧化铅），颜色为棕红色；负极板为（纯铅），颜色为深灰色。

4、空调热交换器中（冷凝器）是用来散热的；（蒸发器）是用来吸热的。

5、带观察镜的储液干燥过滤器的功能是（储液）、（干燥）、（过滤）和（视液）。

6、发动机的速度特性是指发动机（有效转矩）、（有效功率）和（油耗）三者随曲轴转速变化的规律。

7、气缸磨损的规律是在圆周方向呈（椭圆形），在轴线方向呈（圆锥形），在（第一道环上止点所对位置）所对应的缸壁处磨损最大。

8、汽车的安全系统可分为两大类，第一类像制动系统，属于（主动）安全系统；第二类像安全气囊系统，属于（被动）安全系统。

9、汽车安全气囊系统最主要的要求是保证系统（作用可靠）和（动作精确）。

10、安全气囊系统必须与（安全带）配合使用才能有效地保护乘员的安全。

11、当今汽车电子信号的五大基本类型有（直流）信号、（交流）信号（频率调制）信号、（脉宽调制）信号、（串行数据多路）信号。

12、二氧化锆型氧传感器的输出信号随排气中的氧的含量而变化，当混合气的过量空气系统大于1时，它输出近（0）V：当混合气的过量空气系统小于1时，它输出近（1）V电压信号。

二、判断题（每题1分，共20分）1、若各气缸的密封都正常，但各气缸输出功率不平衡，则可能是凸轮轴磨损不均匀造成。

（√）2、电子控制动力转向系中，常见的液压进油油道中安装一个旁通流量控制电磁阀。

（√）3、自动变速器的离合器的自由间隙是利用增减离合器摩擦盘片或钢片的片数进行调整的。

( ×)4、子午线轮胎虽比斜交线轮胎有较大的滚动阻力，但它抗磨能力强，耐冲击性能耗，故子午线轮胎仍能得到广泛的使用。

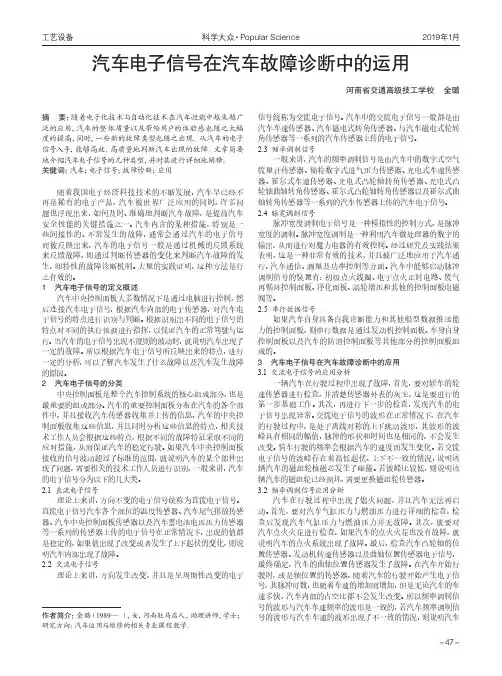

- 47 -汽车电子信号在汽车故障诊断中的运用河南省交通高级技工学校 金璐作者简介：金璐（1989— ），女，河南驻马店人，助理讲师，学士；研究方向：汽车运用与维修的相关专业课程教学。

摘 要：随着电子化技术与自动化技术在汽车性能中越来越广泛的应用，汽车的整体质量以及带给用户的体验感也随之大幅度的提高，同时，一些新的故障类型也随之出现。

从汽车的电子信号入手，能够高效、高质量地判断汽车出现的故障。

文章简要地介绍汽车电子信号的几种类型，并对其进行详细地阐释。

关键词：汽车；电子信号；故障诊断；应用随着我国电子经济科技技术的不断发展，汽车早已经不再是稀有的电子产品，汽车被世界广泛应用的同时，许多问题也浮现出来，如何及时、准确地判断汽车故障，是提高汽车安全性能的关键措施之一。

汽车内含的某种措施，特别是一些间接性的、不常发生的故障，通常会通过汽车的电子信号而被反映出来，汽车的电子信号一般是通过机械的反馈系统来反馈故障，即通过判断传感器的变化来判断汽车故障的发生，即特性的故障诊断机制。

大量的实践证明，这种方法是行之有效的。

1 汽车电子信号的定义概述汽车中央控制面板大多数情况下是通过电脑进行控制，然后连接汽车电子信号，根据汽车内部的电子传感器，对汽车电子信号的特点进行识别与判断。

根据识别出不同的电子信号的特点对不同的执行依据进行指挥，以保证汽车的正常驾驶与运行。

当汽车的电子信号出现不规则的波动时，就说明汽车出现了一定的故障。

所以根据汽车电子信号所反映出来的特点，进行一定的分析，可以了解汽车发生了什么故障以及汽车发生故障的原因。

2 汽车电子信号的分类中央控制面板是整个汽车控制系统的核心组成部分，也是最重要的组成部分。

汽车的重要控制面板分布在汽车的各个部件中，并且接收汽车传感器收集并上传的信息，汽车的中央控制面板收集这些信息，并且同时分析这些信息的特点，相关技术工作人员会根据这些特点，根据不同的故障特征采取不同的应对措施，从而保证汽车的稳定行驶。

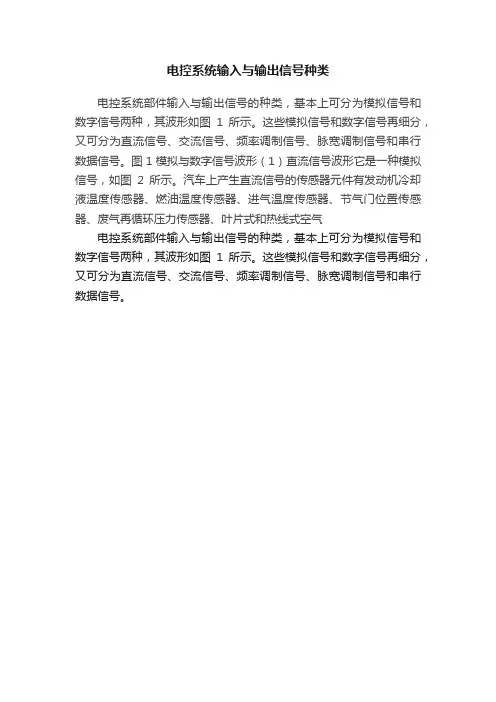

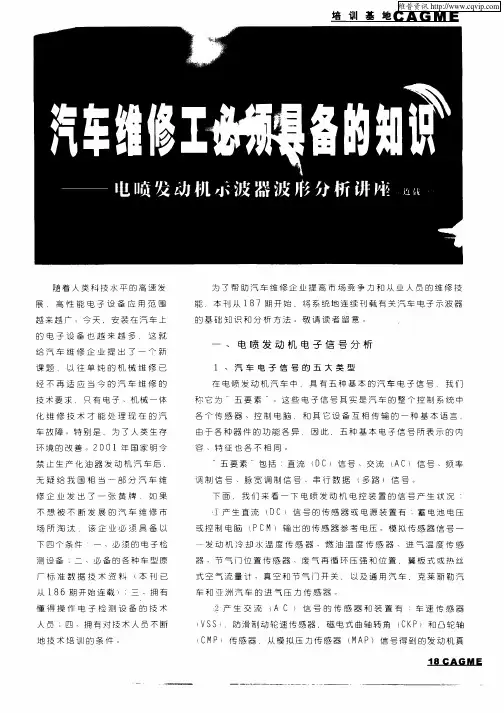

电控系统输入与输出信号种类电控系统部件输入与输出信号的种类，基本上可分为模拟信号和数字信号两种，其波形如图1所示。

这些模拟信号和数字信号再细分，又可分为直流信号、交流信号、频率调制信号、脉宽调制信号和串行数据信号。

图1模拟与数字信号波形（1）直流信号波形它是一种模拟信号，如图2所示。

汽车上产生直流信号的传感器元件有发动机冷却液温度传感器、燃油温度传感器、进气温度传感器、节气门位置传感器、废气再循环压力传感器、叶片式和热线式空气电控系统部件输入与输出信号的种类，基本上可分为模拟信号和数字信号两种，其波形如图1所示。

这些模拟信号和数字信号再细分，又可分为直流信号、交流信号、频率调制信号、脉宽调制信号和串行数据信号。

图1 模拟与数字信号波形（1）直流信号波形它是一种模拟信号，如图2所示。

汽车上产生直流信号的传感器元件有发动机冷却液温度传感器、燃油温度传感器、进气温度传感器、节气门位置传感器、废气再循环压力传感器、叶片式和热线式空气流量传感器、真空开关和节气门开关、进气压力传感器等。

图2 直流信号波形（2）交流信号波形交流信号波形也是模拟信号，如图3所示。

在汽车上产生交流信号的传感器和装置有车速传感器、轮速传感器、磁感应式曲轴位置与凸轮轴位置传感器、从模拟压力传感器信号得到的发动机真空平衡波形和爆震传感器。

图3 交流信号波形（3）频率调制信号波形汽车电控系统中产生可变频率信号的传感器和装置有数字式空气流量传感器、福特数字式进气压力传感器、光电式车速传感器、霍尔式车速传感器、光电式曲轴位置和凸轮轴位置传感器、霍尔式曲轴位置和凸轮轴位置传感器。

频率调制信号波形如图4所示。

图4 频率调制信号波形（4）脉宽调制信号波形脉宽调制信号波形如图5所示。

汽车电控系统中产生这种信号的电路和装置有初级点火线圈、电子点火正时电路，EGR控制、净化、涡轮增压和控制电磁阀、喷油器、怠速控制电机和怠速控制电磁阀。

图5 脉宽调制信号波形（5）串行数据信号波形串行数据信号波形如图6所示。

汽车电子信号在汽车故障诊断中的运用【摘要】汽车电子信号在汽车故障诊断中扮演着非常重要的角色，它通过传输不同种类的信号来帮助诊断车辆问题。

本文首先介绍了汽车电子信号的种类及特点，包括各种传感器信号和控制模块信号。

其次讨论了汽车电子信号的传输和采集方式，以及在汽车故障诊断中的应用案例，通过实际案例展示了汽车电子信号在诊断过程中的重要性。

随后分析了汽车电子信号诊断设备的发展现状，以及在汽车维修中的作用。

展望了汽车电子信号在汽车故障诊断中的未来发展趋势，预示着它将在技术上不断完善，为汽车维修行业带来更多便利和效率提升。

汽车电子信号的发展将进一步推动汽车行业的智能化和自动化发展。

【关键词】汽车电子信号，汽车故障诊断，种类，特点，传输方式，采集方式，应用案例，诊断设备，发展现状，作用，未来发展趋势1. 引言1.1 汽车电子信号在汽车故障诊断中的重要性汽车电子信号在汽车故障诊断中扮演着至关重要的角色。

随着汽车科技的不断发展，现代汽车已经成为了一个集成了大量电子控制系统的复杂机械装置。

这些电子控制系统通过传感器和执行器之间的电子信号交流，监测和控制着汽车的各个部件和系统的运行状态。

汽车电子信号可以被看作是汽车“大脑”的神经系统，负责将各个部件之间的信息传递和协调，确保汽车正常运行。

在汽车故障诊断中，通过分析和解读汽车电子信号，维修技师可以快速而准确地确定汽车存在的问题并进行修复。

与传统的机械诊断相比，通过电子信号诊断可以更加精确地定位故障部位，节省诊断时间，提高维修效率。

汽车电子信号诊断还可以帮助避免由于人为误操作造成的二次损伤，提高维修的成功率和客户满意度。

可以说汽车电子信号在汽车故障诊断中的重要性不言而喻。

它不仅可以提高维修效率和修复质量，还可以降低维修成本和提升车辆性能。

未来随着汽车电子技术的不断进步和发展，汽车电子信号在汽车故障诊断中的作用将变得更加重要和广泛。

2. 正文2.1 汽车电子信号的种类及特点汽车电子信号是指通过电子设备传输的信号，它是汽车中进行各种控制和传输的重要方式。

汽车电子知识点总结随着科技的不断进步，汽车电子技术在汽车制造和驾驶中发挥着越来越重要的作用。

从汽车中的传感器、控制单元到车载娱乐系统和自动驾驶技术，汽车电子已经成为了汽车行业中不可或缺的一部分。

在本文中，我将为您总结一些汽车电子知识点，希望对您有所帮助。

1. 汽车电子系统汽车电子系统包括车载娱乐系统、车辆传感器、控制单元、通信系统等。

汽车电子系统在汽车中起到了监控、控制、通信和娱乐等多种功能，它们的作用和互相的作用机制是非常复杂的。

其中，车载娱乐系统可以为驾驶员和乘客提供音乐、GPS导航、蓝牙通话、互联网等功能；车辆传感器能够感知车辆周围的条件，如温度、湿度、气压、速度、位置等；控制单元可以根据传感器信号控制车辆的各种运动和功能；通信系统可以实现车辆与车辆、车辆与道路设施、车辆与互联网的通信。

2. 汽车电子控制单元汽车的电子控制单元是汽车电子系统中的一个核心部件，它负责控制发动机、变速器、制动系统、悬挂系统等多个子系统。

现代汽车上有多个控制单元，每个控制单元负责特定的功能，如发动机控制单元、变速器控制单元、刹车控制单元等。

控制单元通过接收传感器信号来监控车辆的状态，并通过执行器来控制车辆的动作。

控制单元的作用是实现车辆功率、燃油效率、安全性、舒适性等方面的最佳表现。

3. 车辆传感器车辆传感器是汽车电子系统中的另一个关键部件，它们能够感知车辆周围的条件，如温度、湿度、气压、速度、位置等。

常见的车辆传感器包括发动机传感器、制动传感器、气囊传感器、车轮速传感器、倒车雷达传感器等。

这些传感器通过传感器信号将周围条件转换为电信号，然后传递给控制单元，控制单元再根据这些信号来调整车辆的运动和功能。

传感器的准确性和可靠性对车辆的性能和安全性至关重要。

4. 自动驾驶技术自动驾驶技术是汽车电子领域的一个热门话题，它将极大地改变未来的交通方式和汽车行业。

自动驾驶技术通过传感器、控制单元、通信系统等多种技术来实现车辆的自主驾驶。
