(完整版)气制动管路学习资料

型，其中“甲”代表顺时 针开，“乙”代表逆时针 开，排风指排去设备侧的 风。
五、主要组成部分（二）、空气制动控制部分
3.管路
• 管路的作用是将空气压缩机输出的压缩空气送给三
室风缸及制动装置等各种用风设备；各设备根据空 气流量的大小，分别采用3/4英寸或3/8英寸的管路 来输送压力空气。
• 对于不锈钢直管，在管路组装图仅标明管道件中心
• 旋转式空气压缩机采用电动机与压缩机直联的方式，旋转
式空气压缩机又分为涡旋式和螺杆式两种。因为旋转式压 缩机能连续排出压缩空气，所以空压机的振动、噪声和输 出压缩空气的脉动都较小。
五、主要组成部分（一）供风系统
• 2.安全阀
• 3 干燥装置
• 安全阀安装在空气
压缩机输出之后的 总风缸上，在空气 压力超过规定值时 排出过剩的压缩空 气，以防损坏空气 设备。
制动系统管路
二、 制动系统管路图（T车）
制动系统管路图（M车）
三、制动系统列车布置图
四、空气制动系统主要零部件一览表
T1c
M2
M1
(1)
(2)
(3)
T2
T1k
M2
M1s
T2c
(4)
(5)
(6)
(7)
(8)
五、主要组成部分 （一）供风系统
压缩机设备
安全阀
xx bar
MC
C
电动 机 进风口
空气干燥器 设备
• 2. 在制动系统管路图上说明哪些地方有截
断塞门
感谢观看
• 控制风缸是为空气弹簧等制动以外的系统供应压缩空气的
风缸，制动风缸是制动专用的存储压缩空气的风缸。
• 在压缩空气供给系统中，由空气压缩机输出800-900kPa的

39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
基本气制动管路图讲解
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexi拉罕·林肯

总阀使用说明:
一、用 途：
• 用于行车制动。在双管路制动 系统的制动过程和释放过程中实 现灵敏的随动控制。
二、工作原理： 行车制动，踏板踩下时。
滚轮 顶杆在滚轮的作 用下向下移动
打开11、12腔 阀门口，同时也 关闭排气阀门
工作原理（续）
解除行车制动， 放松踏板。
关闭11、12腔 阀门口，同时打 开排气阀门，控 制回气体路由排 气口排气入大气
从22口出来-到贮气筒-再到总阀 12腔的行车制动第II回路;
从储气筒二出来 的气体还供给前桥
制动用继动阀
从23口出来到贮气筒-倒单向阀 -再到手阀的停车制动回路;
从储气筒三出来 的气体还供给带节
流挂车阀
同时，气体还供 给停车与应急制动
差动式继动阀
从24口出来的辅助制动(排气阀) 及辅助用气回路(离合器等）;
出现积水来及时更换干燥筒。

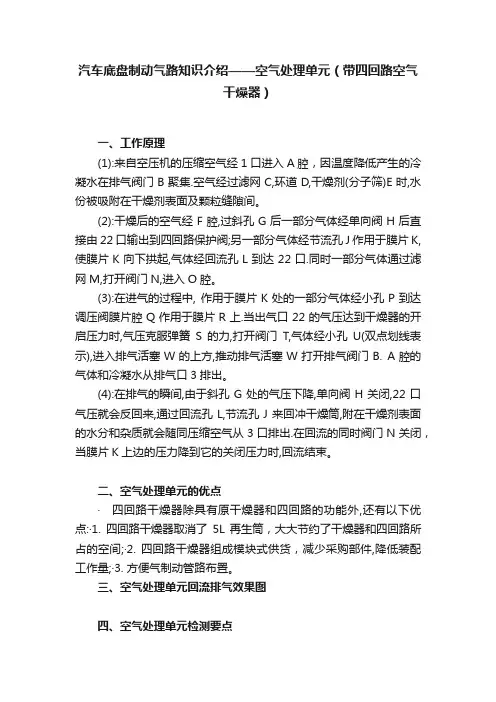

空气干燥器的功能: 过滤气体中的杂质 吸收气体中的水份 调节制动系统中的压力 （6.8bar~8.1bar可调) 低温环境下可加热防冻 压力过载保护（1.3MPA）
再生储气罐用于反冲 干燥筒内分子筛的水分， 使分子筛再生。
手动放水阀主要是排出储气筒
内凝聚的水、杂质等，从而能降 低储气筒内压缩空气的湿度，提 高气制动系统中各元件的寿命和 性能

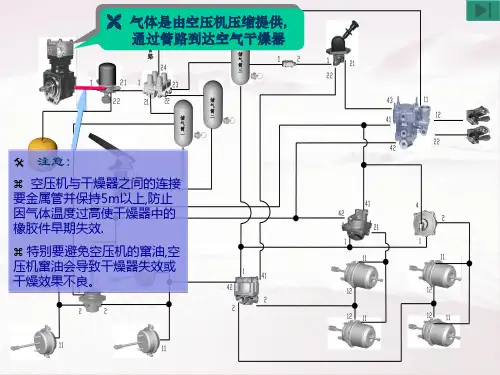

气体是由空压机压缩提供, 通过管路到达空气干燥器
