支柱式瓷瓶绝缘子

A.1
A
A
A.2
A
用卡尺量出被测
A
将根据被测瓷件尺寸选定的
A
按自动调校键，屏幕下方滚动出现提示语：
按确认键。
屏幕下方又出现提示语：
转动旋钮将初始值改为刚才用卡尺测量出的瓷瓶直径，例如量出来的直径为
屏幕下方提示语变为：
“
转动旋钮将数值改为刚所测量出的支柱绝缘子直径的两倍，例如量出的直径为１４３ｍｍ，则转动旋钮将数值改为１４３×２＝２８６，按确认。
此时屏幕范围变为２８６，并在１４３㎜和２８６㎜的地方分别有一个闸门。
A
在瓷瓶上涂上耦合剂，将探头放置在被测支柱绝缘子检测面。此时屏幕上应在１４３㎜附近和２８６㎜出现两个波形，观察两个回波出现的位置，若两个回波不在各自所处在位置的闸门范围内，则转动旋钮将波形调整到闸门范围内。
如果波形超出满屏，则按自动增益键，将波形调整到８０％高度。
图1支柱绝缘子内部无缺陷仅见对称面 图2 内部点状缺陷反射波波高＜Φ1
清晰底波应判定合格。 横孔当量，且≤2点应判定合格。
图3内部缺陷呈现为多个(≥2点)反射波缺 图4 内部缺陷呈现丛状(＞3点)反射波，
陷波高＞Φ1横孔当量应判定为不合格。 底波已被遮挡而消失应判定为不合格。
A
发现内部缺陷反射波后，左右移动探头，找到缺陷最强反射波，用记号笔在支柱绝缘子与探头中心相对应的位置作下标记。即为缺陷中心位置。按自动增益键将波形调到80%。然后探头向左移动，当波幅逐渐降低时到40%时(此时超声波束正好一半射在缺陷上，另一半偏离缺陷，因此缺陷波只有最大波幅的一半)，用记号笔在支柱绝缘子与探头中心位置对应的位置作上标记，即为左端点。再右移动探头，当波幅逐渐降低时到40%时，用记号笔在支柱绝缘子与探头中心位置对应的位置作上标记，即为右端点。

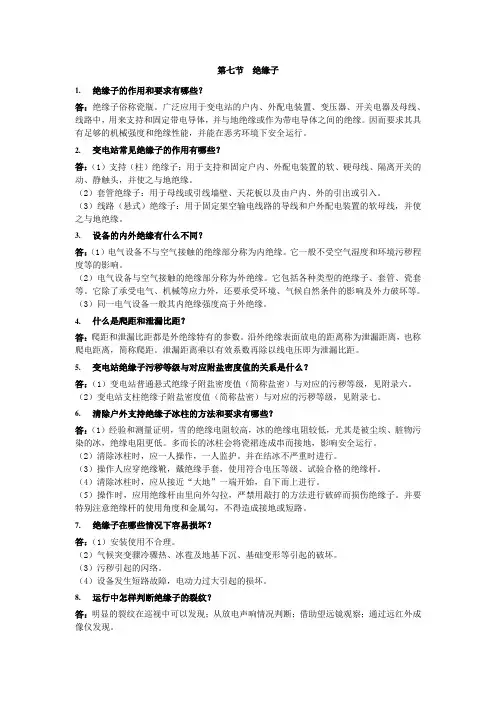

第七节绝缘子1.绝缘子的作用和要求有哪些？答：绝缘子俗称瓷瓶。

广泛应用于变电站的户内、外配电装置、变压器、开关电器及母线、线路中，用来支持和固定带电导体，并与地绝缘或作为带电导体之间的绝缘。

因而要求其具有足够的机械强度和绝缘性能，并能在恶劣环境下安全运行。

2.变电站常见绝缘子的作用有哪些？答：（1）支持（柱）绝缘子：用于支持和固定户内、外配电装置的软、硬母线、隔离开关的动、静触头，并使之与地绝缘。

（2）套管绝缘子：用于母线或引线墙壁、天花板以及由户内、外的引出或引入。

（3）线路（悬式）绝缘子：用于固定架空输电线路的导线和户外配电装置的软母线，并使之与地绝缘。

3.设备的内外绝缘有什么不同？答：（1）电气设备不与空气接触的绝缘部分称为内绝缘。

它一般不受空气湿度和环境污秽程度等的影响。

（2）电气设备与空气接触的绝缘部分称为外绝缘。

它包括各种类型的绝缘子、套管、瓷套等。

它除了承受电气、机械等应力外，还要承受环境、气候自然条件的影响及外力破坏等。

（3）同一电气设备一般其内绝缘强度高于外绝缘。

4.什么是爬距和泄漏比距？答：爬距和泄漏比距都是外绝缘特有的参数。

沿外绝缘表面放电的距离称为泄漏距离，也称爬电距离，简称爬距。

泄漏距离乘以有效系数再除以线电压即为泄漏比距。

5.变电站绝缘子污秽等级与对应附盐密度值的关系是什么？答：（1）变电站普通悬式绝缘子附盐密度值（简称盐密）与对应的污秽等级，见附录六。

（2）变电站支柱绝缘子附盐密度值（简称盐密）与对应的污秽等级，见附录七。

6.清除户外支持绝缘子冰柱的方法和要求有哪些？答：（1）经验和测量证明，雪的绝缘电阻较高，冰的绝缘电阻较低，尤其是被尘埃、脏物污染的冰，绝缘电阻更低。

多而长的冰柱会将瓷裙连成串而接地，影响安全运行。

（2）清除冰柱时，应一人操作，一人监护。

并在结冰不严重时进行。

（3）操作人应穿绝缘靴，戴绝缘手套，使用符合电压等级、试验合格的绝缘杆。

（4）清除冰柱时，应从接近“大地”一端开始，自下而上进行。

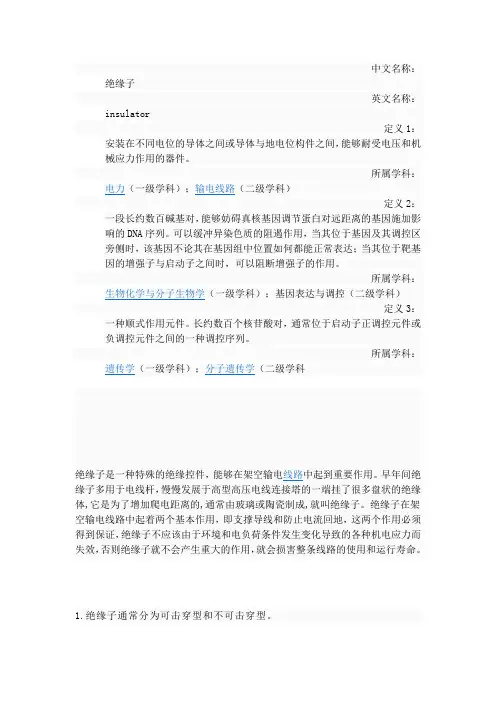

中文名称：绝缘子英文名称：insulator定义1：安装在不同电位的导体之间或导体与地电位构件之间，能够耐受电压和机械应力作用的器件。

所属学科：电力（一级学科）；输电线路（二级学科）定义2：一段长约数百碱基对，能够妨碍真核基因调节蛋白对远距离的基因施加影响的DNA序列。

可以缓冲异染色质的阻遏作用，当其位于基因及其调控区旁侧时，该基因不论其在基因组中位置如何都能正常表达；当其位于靶基因的增强子与启动子之间时，可以阻断增强子的作用。

所属学科：生物化学与分子生物学（一级学科）；基因表达与调控（二级学科）定义3：一种顺式作用元件。

长约数百个核苷酸对，通常位于启动子正调控元件或负调控元件之间的一种调控序列。

所属学科：遗传学（一级学科）；分子遗传学（二级学科绝缘子是一种特殊的绝缘控件，能够在架空输电线路中起到重要作用。

早年间绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体,它是为了增加爬电距离的,通常由玻璃或陶瓷制成,就叫绝缘子。

绝缘子在架空输电线路中起着两个基本作用，即支撑导线和防止电流回地，这两个作用必须得到保证，绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。

1.绝缘子通常分为可击穿型和不可击穿型。

2.按结构可分为柱式（支柱）绝缘子、悬式绝缘子、防污型绝缘子和套管绝缘子。

3.按应用场合又分为线路绝缘子和电站、电器绝缘子。

其中用于线路的可击穿型绝缘子有针式、蝶形、盘形悬式，不可击穿型有横担和棒形悬式。

用于电站、电器的可击穿型绝缘子有针式支柱、空心支柱和套管，不可击穿型有棒形支柱和容器瓷套。

4.架空线路中所用绝缘子，常用的有针式绝缘子、蝶式绝缘子、悬式绝缘子、瓷横担、棒式绝缘子和拉紧绝缘子等。

5.现在常用的绝缘子有：陶瓷绝缘子，玻璃钢绝缘子，合成绝缘子，半导体绝缘子绝缘子俗称瓷瓶，它是用来支持导线的绝缘体。

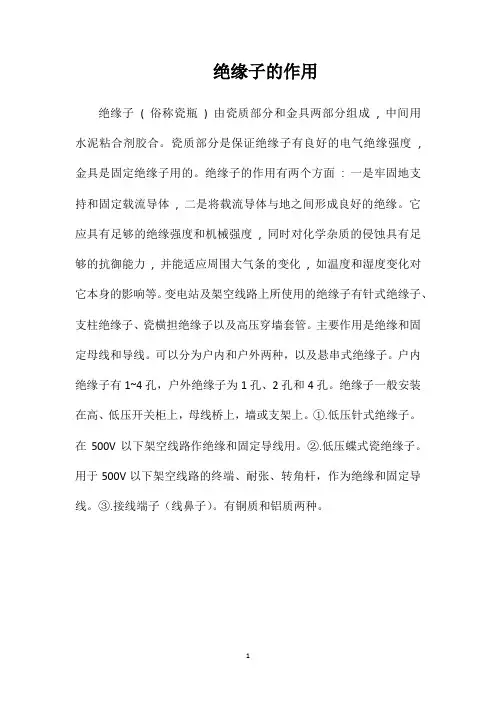

绝缘子的作用
绝缘子( 俗称瓷瓶) 由瓷质部分和金具两部分组成, 中间用水泥粘合剂胶合。

瓷质部分是保证绝缘子有良好的电气绝缘强度, 金具是固定绝缘子用的。

绝缘子的作用有两个方面: 一是牢固地支持和固定载流导体, 二是将载流导体与地之间形成良好的绝缘。

它应具有足够的绝缘强度和机械强度, 同时对化学杂质的侵蚀具有足够的抗御能力, 并能适应周围大气条的变化, 如温度和湿度变化对它本身的影响等。

变电站及架空线路上所使用的绝缘子有针式绝缘子、支柱绝缘子、瓷横担绝缘子以及高压穿墙套管。

主要作用是绝缘和固定母线和导线。

可以分为户内和户外两种，以及悬串式绝缘子。

户内绝缘子有1~4孔，户外绝缘子为1孔、2孔和4孔。

绝缘子一般安装在高、低压开关柜上，母线桥上，墙或支架上。

①.低压针式绝缘子。

在500V以下架空线路作绝缘和固定导线用。

②.低压蝶式瓷绝缘子。

用于500V以下架空线路的终端、耐张、转角杆，作为绝缘和固定导线。

③.接线端子（线鼻子）。

有铜质和铝质两种。

1。

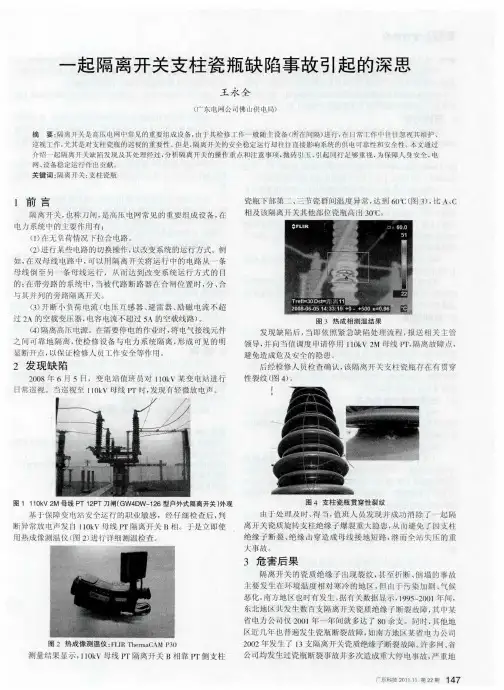

站 日常 巡视时 ， 建议结合热 成像仪器进行 测温 ， 记录相关 负荷 电流 、 测量温度 ， 留原始资料进行跟踪 ， 保 发现异 常应 按照紧急
缺 陷处 理 流 程报 送 、 理 。 处
恶劣天 气特 巡 ， 如遇浓雾天 气时 ， 检查绝缘 子有无放 电闪
烙 现 象 ； 电天 气 过 后 ， 及 时 检 查 绝 缘 子 有 无 闪烙 痕 迹 或 损 雷 应
５ 控 制措 施
由于隔离开关结构相对简单， 规程 中并没 有规定严格 的大 修 周期 ， 一般随主 设备而进行大修 ， 是隔离开关 的安全稳定 但 运行往往直接影响系统的供电可靠 性和 安全 性。另外 ， 隔离 开
关 的 大 修 工 作 ， 要 配 合 停 母 线 、 路操 作 ， 日常 运 行 中难 以 需 线 在 进 行 停 电 ， 此 加 强 日常 巡 视 和 维 护 ， 保 证 隔离 开 关 能 长 期 因 对 稳 定 安 全运 行 起 着 重 要 作 用 。
５３ 提 高业务水 平和 安全 意识 ＿
结合 自身 岗位 实际工作 ， 掌握必 备技能 ， 对设备 重要参 数 做 到心 中有数 ； 积极参加各 级单位组织 的安全分析 、 反事故 演 习活动 ， 掌握 设备异常运行及事 故处理 ， 戒骄戒躁 ， 以学 无止境
的精 神 ， 高 自身 业 务 水 平 。 提 作 为 电网 守 护 者 ， 以认 真 负 责 的工 作 态 度 和 严 、 、 的 应 细 实 工 作 作 风 ， 土有 责 ， 真 巡 视 检 查 设 备 ， 析 异 常情 况 ， 时 守 认 分 及
【１ １马振 良， 吕惠成 ， 日升 ， １ ～ ０ ｋ 焦 编． ５ ０ Ｖ变 电站事故预想与事 故处理 ０ 中国电力 出版社 ，０ ６年 ． ２０

爬波 探 头前 沿 对 准试 块 ｌｍ 人 工 割 口，把 反 ｍ
故考虑选用超声波探伤检验法兰 口内 ３ｍ和第一 ｃ 瓷沿 之 间的微 小裂纹 。
射波调到仪器水平刻度 ｌ 之上，把 探头往后拉动 ４ｍ，使反射波落到仪器水平刻 度 ５上 ，此 时 比 ｃ 例 尺为 ｌ ｌ ：。
２ ）灵 敏 度 的 选 择 ：爬 波 超 声 波 检 测 用 ｌｍ ｍ 人工 割 口 Ｄ Ｃ 曲线 （ 离 波 幅 曲线 ） 作 为 判 废 Ａ 距 标 准 。爬 波探 头前 沿 对 准试 块 ｌｍ 人 工 割 口，调 ｍ 整 回波波 高到 满屏 的 ９ ％ ，往 后拉 动 探 头 ，每 拉 ８ 动 ｌｍ取一 点 一直 到水 平刻 度 的 ５上 ，Ｄ Ｃ曲 线 ｃ Ａ
及长 度作 为该 裂纹 的记 录要 素 。
在 法 兰 口内 ３ｍ 和第一 瓷沿 之 间的微 小裂 纹 。 ｃ
收稿 日期 ：２ ０ ０ ０ ６— ３一ｌ Ｏ
ｌ ８
３ 检 验 实例
某 瓷 瓶 为 ２０ Ｖ母 线 侧 隔离 开关 上 的瓷 瓶 ， ２ｋ
维普资讯
支柱瓷瓶未进行检验 。检验时由于开关还在带电
运 行 ，故 只对 瓷瓶下 端进 行 了检 验 。
本次检验对 ２ 组开关共计 ６只转动瓷瓶的下
端 部进 行 了超声 波检 验 ，共 发现 不合 格瓷 瓶 ３只 ，
见图 ３ 。
瓶相对支柱瓷瓶来说 ，其受力情况 比支柱瓷瓶要 复杂得 多 ，所 以本 次 检 验 主要 针 对 转 动 瓷 瓶 ，对
第０ ５卷
电网支 柱式 瓷绝 缘子 检验 方 法
２０ ０ ７年 第 １期
隔离 开关 由平 顶 山高 压 开 关 厂 生 产 。隔 离 开 关 上 有两 组瓷 瓶 ，一 组 为支 柱 瓷 瓶 ，另 一 组 为 转 动 瓷 瓶 。其 中 ：转 动 瓷 瓶 直 径 为 中ｌ３ ｍ （ 测 ） ｌｍ 实 ， 其 纵波 声 速 为 ５ ８ ｍ ｓ ６ ５ ／ ，属 低 强 瓷 范 畴 。转 动 瓷

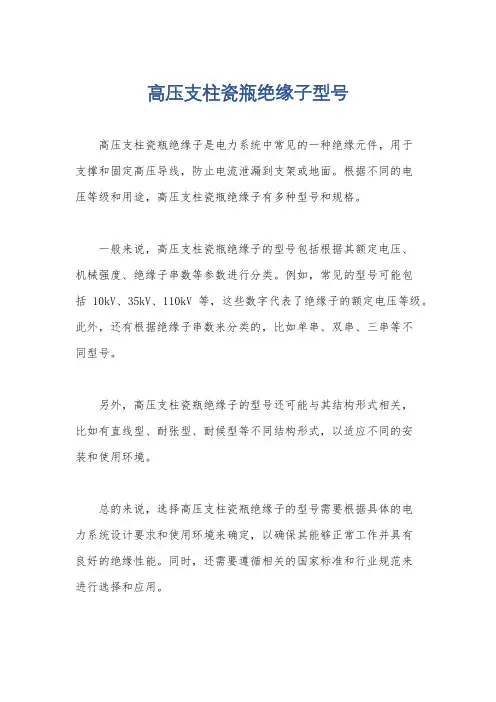

高压支柱瓷瓶绝缘子型号
高压支柱瓷瓶绝缘子是电力系统中常见的一种绝缘元件，用于
支撑和固定高压导线，防止电流泄漏到支架或地面。

根据不同的电
压等级和用途，高压支柱瓷瓶绝缘子有多种型号和规格。

一般来说，高压支柱瓷瓶绝缘子的型号包括根据其额定电压、
机械强度、绝缘子串数等参数进行分类。

例如，常见的型号可能包
括10kV、35kV、110kV等，这些数字代表了绝缘子的额定电压等级。

此外，还有根据绝缘子串数来分类的，比如单串、双串、三串等不
同型号。

另外，高压支柱瓷瓶绝缘子的型号还可能与其结构形式相关，
比如有直线型、耐张型、耐候型等不同结构形式，以适应不同的安
装和使用环境。

总的来说，选择高压支柱瓷瓶绝缘子的型号需要根据具体的电
力系统设计要求和使用环境来确定，以确保其能够正常工作并具有
良好的绝缘性能。

同时，还需要遵循相关的国家标准和行业规范来
进行选择和应用。

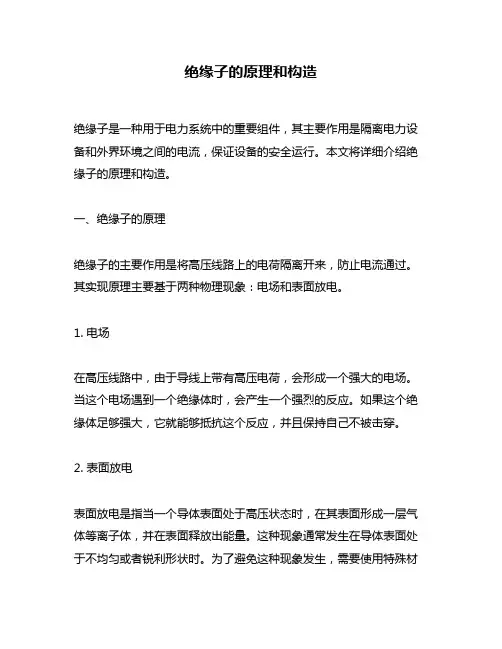

绝缘子的原理和构造绝缘子是一种用于电力系统中的重要组件，其主要作用是隔离电力设备和外界环境之间的电流，保证设备的安全运行。

本文将详细介绍绝缘子的原理和构造。

一、绝缘子的原理绝缘子的主要作用是将高压线路上的电荷隔离开来，防止电流通过。

其实现原理主要基于两种物理现象：电场和表面放电。

1. 电场在高压线路中，由于导线上带有高压电荷，会形成一个强大的电场。

当这个电场遇到一个绝缘体时，会产生一个强烈的反应。

如果这个绝缘体足够强大，它就能够抵抗这个反应，并且保持自己不被击穿。

2. 表面放电表面放电是指当一个导体表面处于高压状态时，在其表面形成一层气体等离子体，并在表面释放出能量。

这种现象通常发生在导体表面处于不均匀或者锐利形状时。

为了避免这种现象发生，需要使用特殊材料制造出光滑、均匀的导体表面。

二、绝缘子的构造绝缘子的构造主要由两个部分组成：绝缘体和支架。

1. 绝缘体绝缘体是绝缘子中最重要的部分，其主要作用是抵抗电场和表面放电。

绝缘体通常由陶瓷或者玻璃等材料制成，这些材料具有良好的耐压性和耐腐蚀性能。

在制造过程中，会将这些材料加工成不同形状和尺寸，并且在表面涂上一层防污涂层，以保证其长期使用不受到外界环境的影响。

2. 支架支架是用于固定绝缘体并将其连接到高压线路上的部件。

支架通常由金属制成，具有良好的强度和稳定性。

在制造过程中，会对支架进行特殊处理以提高其耐腐蚀性能，并且在表面涂上一层防污涂层，以保证其长期使用不受到外界环境的影响。

三、不同类型的绝缘子根据使用场景和特点不同，可以将绝缘子分为以下几种类型：1. 针式绝缘子针式绝缘子主要用于高压直流输电线路中，其形状类似于一个长针，可以将高压电荷从导线上引出。

2. 瓷瓶式绝缘子瓷瓶式绝缘子是一种常见的绝缘子类型，其形状类似于一个圆柱体，通常用于电力系统中的中低压线路上。

3. 复合材料绝缘子复合材料绝缘子是一种新型的绝缘器材料，由于其具有轻质、高强度、耐腐蚀等优点，被广泛应用于电力系统中的高压线路和变电站等场景中。

按使用形状分： 高压：针式、悬式、蝶式、棒式〔瓷横担〕； 低压：针式、蝶式。
按绝缘介质分：瓷质绝缘子、玻璃绝缘子、 半导体于在电站或变电所中，母线穿过墙壁或天花 板而用。
3作用
绝缘子不但要承受工作电压和过电压作用，同时还要承受导线的垂直荷载、水平 荷载和导线张力。因此，绝缘子必须有良好的绝缘性能和足够的机械性能。
绝缘子
4分类
按电压等级分：高压和低压 高压：分6、10、15、20及35V五个等级； 低压：1V。

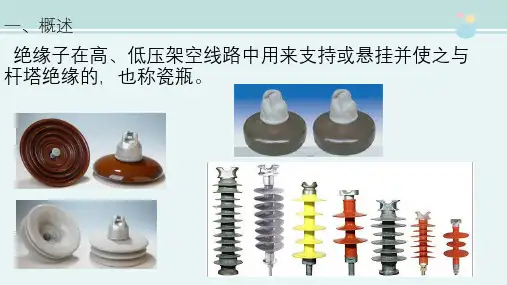

一、概述
绝缘子在高、低压架空线路中用来支持或悬挂并使之与 杆塔绝缘的，也称瓷瓶。
绝缘子
1,要求：应具有足够的绝缘强度和机械强度，并具有耐热和
不受潮的特点。
2,类型： 支柱式: 主要在电站和变电所用来支持和固定屋内外 配电装置的硬母线，并使母线与地绝缘。
线路绝缘子： 用来在输电线路上固定架空输电线的导线和屋 外配电装置的软母线，并使之与接地局部绝缘。

支柱绝缘子带电探伤原理与应用支柱绝缘子振动波带电检测是一种新型的检测手段，能够在不停电的情况下检测瓷瓶内部裂纹等常见故障。

笔者通过现场实际工作总结了该检测方法的工作要点，指出瓷瓶常见故障和与预防方法，对该类检测手具有指导意义。

关键詞：振动波；瓷瓶；故障；预防方法1 支柱绝缘子的特性瓷支柱绝缘子（以下简称绝缘子）主要是由分布在玻璃状基体里的刚玉、石英和长石等按一定比例加工成型，在高温下烧结成的无机绝缘材料，其中结晶的成分越高则绝缘子的机械强度就越强，制造绝缘子的过程中和使用过程中的应力都会造成绝缘子裂纹，对变电站的安全运行造成隐患。

2 支柱绝缘子的探伤原理通过向绝缘子底部发射激励振动波，同时接受其振动反馈波，经软件进行分析该反馈波的频谱是否正常，即可判断该绝缘子内外是否有裂纹。

3 支柱绝缘子带电检测应用通过对李庄、五里台、龙家店、小营四个220kV变电站户外隔离开关支柱绝缘子进行了检测，共计完成2129只，发现异常（包括警告）状态绝缘子93只。

各站检测数量和异常情况见表1：（单位：只）。

检查范围覆盖室外220kV和110kV电压等级，数量见表2（单位：只）。

220kV和110kV缺陷瓷瓶数量见表3（单位：只）。

可能存在的缺陷及原因分析：各变电站异常支柱绝缘子的部位见表4（单位：只）。

根据附录所示的绝缘子部位进行统计，对支柱绝缘子缺陷原因分析如下：（1）水平旋转隔离开关在分合闸过程中触头触指夹紧力、触头触指自身重量、连接导线产生的重量都有可能使瓷瓶受径向扭矩，产生裂纹；作为三相联动机构的隔离开关带操作机构的一相（或一侧）瓷瓶受力最大，产生裂纹的可能性也最高；垂直伸缩的剪式刀闸的转动瓷瓶也存在类似的受力工况。

应力作用位置集中在瓷瓶上部的，易在瓷瓶上端产生裂纹，集中在下部的易在根部产生裂纹。

（2）上、下法兰胶装处由于温度变化，铸铁与瓷件收缩比不同产生缝隙造成密封不严，雨雪天气水从裂纹处渗入，结冰后体积膨胀造成裂纹；（3）大风造成支柱绝缘子摆动容易造成绝缘子底部裂纹缺陷；（4）安装、检修过程中攀爬瓷瓶造成绝缘子受力，底部产生裂纹。

配电线路常用绝缘子一、绝缘子的类型架空电力线路的导线，是利用绝缘子和金具连接固定在杆塔上的。

用于导线与杆塔绝缘的绝缘子，在运行中不但要承受工作电压的作用，还要受到过电压的作用，同时还要承受机械力的作用及气温变化和周围环境的影响，所以绝缘子必须在良好的绝缘性能和一定的机械强度。

通常，绝缘子表面被做成波纹形的。

这是因为：一是可以增加绝缘子的泄露距离(又称爬电距离)，同时每个波绞又能起到阻断电弧的作用；二是当下雨时，从绝缘子上流下的污水不会直接从绝缘子上部流到下部，避免形成污水柱造成短路事故，起到阻断污水水流的作用；三是当空气中的污秽物质落到绝缘子上时，由于绝缘子波绞的凹凸不平，污秽物质将不能均匀地附在绝缘子上，在一定程度上提高了绝缘子的抗污能力。

绝缘子按照材质分为瓷绝缘子、玻璃绝缘子和合成绝缘子三种。

1.瓷绝缘子具有良好的绝缘性能，适应气候的变化性能，耐热性能和组装灵活等优点，被广泛用于各种电压等级的线路。

金属附件连接方式分为球型和槽型两种。

在球型连接构件中用弹簧销锁紧；在模槽型结构中用销钉加用开口销锁紧。

瓷绝缘子是属于可击穿型的绝缘子。

2.玻璃绝缘子。

用钢化玻璃制成，具有产品尺寸小、质量轻、机电强度高、电容大、热稳定性好、老化较慢寿命长“零值自破”维护方便等特点。

3.合成绝缘子。

又名复合绝缘子，它是由棒芯、伞盘及金属端头铁帽三个部分组成。

1)棒芯。

一般由环氧树脂玻璃纤维制成，抗张强度很高。

棒芯是合成绝缘子机械负荷的承载部件，同时又是内绝缘的主要部件。

2)伞盘。

以高分子聚合物如聚四乙烯、硅橡胶等为基体添加其他成份，经特殊工艺制成。

伞盘表面为外绝缘给绝缘子提供所需要的爬电距离。

3)金属端头。

用于导线杆塔与合成绝缘子连接根据负载能力的大小采用可锻铁、球墨铸铁或钢等材料制造而成。

为使棒芯与伞盘间结合紧密，在它们之间加一层粘接剂和橡胶护套。

合成绝缘子具有抗污闪性强、强度大、质量轻、抗老化性好、体积小等优点。

维普资讯
第 ６ ６ 期 ２０卷第 ３ ０ 年 月
四 川 电 力 技 术
Ｓｃｕ ｎ Ｅ￣ ｔｃＰ ｗ ｒＴ ｈ ｄｏ ｙ ｈ ａ ｌ ｒ ｏ ｅ ｗ．ｎ ｇ ｉ
Ｖｄ ．９。 ． ２ Ｎｏ３ Ａ ． ２ ０ －０６
高压瓷瓶支柱绝缘子有 限元 应力 分析及安全性评定
最先开始断裂 的往往不是中间的支柱绝缘子 ， 而是两
边的支柱绝缘子。②关于管母 托架 受风压影响 的问
支柱绝缘子事故电压等级分析如表 １ 所列。
表 １ 按电压等级统计分布表 电压等级 数最 （ ） ｋ ｖ ６ １ ２０ ３０ ５０ 合计 ６ １ ０ ２ ３ ０ ７ １１ ２４ ２ ８ ｏ ０ ． ３ ３８ ８
ｄ ｔｂｔｎｏ ｏｅ ｉ ｅ８ａ ｔ ｕｄｒ ｅｄｗ ｉ ， ｒ ｔｎｄｖａｏ ，ｅ ｐｒｔ ｅｃｌｇ ， ｉｄｌ ｄａｄｓｏ —ｃｅｉｄｌ ｄ ｉｒ ｕｏ ｆ ｎ —ｐｅ ａｃ ￣ ／ｅ ａ ｅ ｓｉ ｉ ｃ １．ｕ ｌ ｄ １ ｅｅ ｉ ｅｉｉ ｔ ｅ ｕ ｌ ￣ ｗＩ ｏ ｒ ｉｕｔ ｏ ｃｏ ｔｎ ｍ ａ ｒ ｈｌ ｌ ｌ ａ ｎ ｈｔ ｚ ｅ ａ
题。设计中未考虑托架所受 的风压 ， 与实际情况相
差较大 。③关于微地形和微气象条件下的风压问题。
有的变电站在地势较 高的风 口位 置， 相应地风压较
一
般地面也应增大 ２％ ５ ％， ｏ ｏ 因此 ， 设计 中的风 速
和风压应在气象部 门提供的数据上再适 当增加。④
从发生事故 的支柱绝缘子 的地 区分布来分析如
自重、 安装偏 差、 温度 变化 、 风栽以厦短路 电流栽荷作 用下的应 力分 布， 为支柱绝 缘子 的安全性 评定提 供 了科 学的依
据。

瓷绝缘柱式绝缘子功能与应用瓷绝缘柱式绝缘子。

这东西听起来有点拗口，但它的作用可不小，它就像是电力系统中的守护神，保护着我们的电网安全稳定地运行。

首先，咱们得了解一下瓷绝缘柱式绝缘子到底是啥。

简单来说，它就是一种用瓷材料制成的，用来支撑和固定导线，同时起到绝缘作用的器件。

它的主要功能就是隔离导电体和接地体，防止电流泄露，确保电流按照我们设定的路径流动。

瓷绝缘柱式绝缘子有哪些特点呢？首先，它非常结实耐用。

瓷材料的机械强度高，耐磨损，能够在各种恶劣的环境中使用，比如风吹、雨打、日晒，甚至是冰冻和高温，它都能扛得住。

它的绝缘性能非常好。

瓷材料本身是一种非常好的绝缘体，能够有效地阻止电流的泄露。

这就意味着，使用瓷绝缘柱式绝缘子，可以大大提高电力系统的安全性和可靠性。

咱们聊聊瓷绝缘柱式绝缘子的应用。

它广泛应用于各种电压等级的输电线路和变电站。

无论是高压、超高压还是特高压线路，都能看到它的身影。

它就像是电力系统中的无名英雄，默默地支撑着电网的稳定运行。

在输电线路中，瓷绝缘柱式绝缘子主要用来固定和支撑导线，保持导线与杆塔、地面和其他物体之间的安全距离，防止电流的泄露和短路。

在变电站中，它则用来隔离不同的电气设备，保证设备之间的绝缘。

瓷绝缘柱式绝缘子还有一些特殊的应用。

比如，在一些特殊环境下，比如盐雾、污秽等环境中，它也能表现出良好的绝缘性能。

这就意味着，在一些沿海地区或者工业污染比较严重的地区，使用瓷绝缘柱式绝缘子是非常合适的。

当然，瓷绝缘柱式绝缘子也有一些需要注意的地方。

比如，它需要定期进行检查和维护，以确保其绝缘性能不受影响。

如果发现有裂纹、破损或者污染等问题，就需要及时进行处理。

瓷绝缘柱式绝缘子的功能和应用就聊到这里。

希望我的分享能帮助你更好地了解这个电力系统中的无名英雄。

记住，虽然它看起来不起眼，但它的作用却非常重要。

下次当你看到那些高高的电线杆上的瓷瓶时，不妨多留意一下，它们可能就是瓷绝缘柱式绝缘子。

表 １ ３ Ｖ变电所检测支柱瓷绝缘子使用年限缺陷率统计（ ３０ｋ 不包括国外瓷瓶）
注： 缺陷统计 包括会战期 间要 求全部更换的普通 型支柱瓷绝缘子和水平 支柱瓷绝缘子 。
维普资讯
第１ 期
闰 斌等 ： 支柱瓷绝缘子失效的寿命管理
支柱瓷绝缘子使用寿命的数学模型支柱瓷绝缘子使用寿命与强度环境应力水平等存在着必然的联系若强度环境应力水平都一定考虑支柱瓷绝缘子的整体使用寿命与其事故率缺陷率有关找到使用寿命与事故率的关系可以预测事故发生的概率采取措施控制事故的发生
维普资讯
第 ２ 卷第 １ ５ 期 ２０ 年 ３ ０６ 月
青 海
电 力
Ｖ０ ． ５ Ｎｏ １ １２ ．
Ｍａ ．２ ０ ｒ ，０ ６
ＱＩ Ｃ Ｉ Ｕ ｍ Ｃ Ｐ Ⅳ Ｎ Ｅ Ｃ Ｉ ｌ ＥＲ
支柱瓷绝缘子失效 的寿命 管西宁 ８００ ） １０８ 摘 要： 支柱瓷绝缘子检测技术及寿命管理技术是 目 前电力行业研究的课题。文章总结了多年支柱瓷绝缘子 检测工作的经验， 对近几年的检测缺陷问题进行了寿命分析， 并通过回归曲线方程对支柱瓷绝缘子失效的寿
ＹＡＮ ｉ ， —ｍｅ Ｂ ｎ ＨＥ Ｘｉ ｉ
Ａｂ ｔａ ｔＳ ｒ ｔ ｏ ｃｌｉ ｓ ｌｔｒｉｓｅ ｔ ｇ ｔｃ ｎｑ ｅａ ｄ ｌｅｍａ ａ ｅ ｅ ｔｔ ｈ ｉｕ ｈ ｔｄ ｓｕ ｆｅ ｃｒ ｓｒｃ ： ｔｕ ｒｅ ｎｉ ｕａｏ ｐ ｃｉ ｅｈ ｉｕ ｎ ｉ ｎ ｇ ｍ ｎ ｅ ｎｑ ｅｉ ｔｅｓｕ ｙ ｉ ｅｏ ｌ ｔｉ ｐ ａ ｎ ｎ ｎ ｆ ｃ ｓ ｓ ｅ ｃ ｏ ｐ ｗｅ ｄ ｓｒ ｔ ｒｓｎｔ ｒｉ ｕ ｔ ａ ｅｅ ．Ｔｈ ａ ｅ ｕ ｎ ｙ ｐ ｅｐ ｐ ｒｓｍｍａｉ ｓｔｅａ【 ｅ ｃｓｏ ｅ ｅａ ｙａ ｓ ｔｕ ｏｃｌｉ ｎ ｐｃ ｉｎｐ ａ ． ｒ ｅ ｈ ｐ ｚ ｎ ｅ ｆｓｖ ｒｌ ｅ ｒ’ｓｒ ｔｐ ｒｅａｎ ｉｓ ｅ ｔ ｒｃ ｏ ｔ ｅ ｎ ｄａ ａｙｅ ｈ ｕ ｓｉｎ ｕｉｇｒｃ ｔ ｅ ｒ’ｉ ｐｃｉｎ，ａ ｉ ，ａ ｎ ｌｓｓｔ ｅｑ ｅｔ ｓｄ ｒｎ ｅｅ ａｓ ｎ ｅｔ ｃ ｏ ｎ ｙ ｓ ｏ ｓｗｅｌ ｓｃｌｕａｅ ｉ ｉ ｂｅ ｉ ｙｕ ｉ ｅ ｒｓ ｌａ ａｃ ｌｔ ｔ ｄｓ ｌｄｌｅｂ ｓｎ ｒｔ ｅ． ｓ ｓ ａ ｆ ｇ ｉ ｓ ｎ ｃｒ ｅｅ ｕ ｔ ｎ，ａ ｄ ｔｅｌｅａ ａｙｉ ｐｏ ｉｅ ｈ ｏｅｉａ ｂｓｓｆｒｔｅｌｅ￣ ｉ ｕ ｖ ｑ ａｉ ｏ ｏ ｎ ｈ ｆ ｎ ｌｓ ｒｖｄ ｔｅ ｒｔ ｌ ａｉ ｏ ｈ ｆ ｉ ｓ ｓ ｃ ｉ ｍ ｎ ｆｓ ｔ ｃｌｉ ｌ— ｅ ｅ ｔｏ ｔｕ ｒｅａｎ ｉ ｕａ ｒ ｐ ｏ ｓ ｎ

瓷支柱绝缘子及瓷套超声波检验技术导则1 范围本导则适用于以A型脉冲反射式超声探伤仪进行纵波和爬波探伤，并对检验方法及检验结果的评定进行了规范。

本导则适用于江苏省电力公司所辖电网设备外径≥Φ80mm的瓷支柱绝缘子及外径≥Φ150mm的瓷套在安装和大修时的超声波检验。

本导则不适用于复合材料制造的支柱绝缘子及套管。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 772 高压支柱绝缘子瓷件技术条件GB 8287.1 高压支柱绝缘子第一部分: 技术条件GB 8287.2 高压支柱绝缘子第二部分：尺寸与特性GB 8411.1 电瓷材料第一部分:定义,分类和性能JB/ Z9674 超声波探测瓷件内部缺陷JB/T 9214 A型脉冲反射式超声探伤系统工作性能测试方法。

JB/T 9674 超声波探测瓷件内部缺陷JB/T 10061 A型脉冲反射式超声探伤仪通用技术条件JB/T 10062 超声探头性能测试方法JB/T 10063 超声波探伤用Ⅰ号标准试块技术条件国家电网安监[2005]83号国家电网公司电力安全工作规程（发电厂和变电所电气部分、电力线路部分）（试行）3 一般要求3.1 人员3.1.1 超声波检验人员必须经过本导则附录A所列检验工艺的培训并经考核合格后方可执行检验工作和检验报告的签发。

3.1.2 超声波检验人员必须熟悉并掌握本导则的各项规定，并按规定的检验工艺进行操作。

3.2 安全及工作环境超声波检验工作必须遵守《国家电网公司电力安全工作规程（变电站和发电厂电气部分）》的有关规定，当现场工作环境不具备检验条件时，检验人员应停止工作，待环境条件符合要求后再行工作。

3.3 数字式A型脉冲反射式超声波探伤仪器的要求13.3.1 仪器的性能指标应符合JB/T 10061的规定。

户内支柱瓷绝缘子
产品特点：绝缘子由支柱瓷件和两端金属附件组成，并采用高强度水泥胶合剂合成一个整体，具有良好的电气性能和较高的机械强度
ZN—户内内胶装支柱瓷绝缘子；
ZL—户内联合胶装支柱瓷绝缘子：
Z—户内外胶装支柱瓷绝缘子；
A、B、C、D—机械破坏负荷等级
Y—圆形底座T—椭圆形底座F—方形底座N—内胶装上、下附件均为单螺孔者短横后面的数字：分子为额定电压千伏数，分母为弯曲破坏负荷千牛数
ZN-10/4型高压支柱绝缘子ZL-10/8支柱绝缘子
35-66KV户内支柱绝缘子
户外支柱瓷绝缘子
ZS—实心棒形支柱瓷绝缘子
ZSX—悬挂式的实心棒形支柱瓷绝缘子
ZSW—耐污型户外棒形支柱瓷绝缘子
ZSW-132KV高压支柱绝缘子
ZSW-252瓷支柱绝缘子。

支柱绝缘子技术规范1 范围本技术规范书适用于10kV变低母线桥支撑用支柱绝缘子（本技术规范书特指瓷式支柱绝缘子）的采购及进厂检验。
