支柱瓷绝缘子巡视检查标准

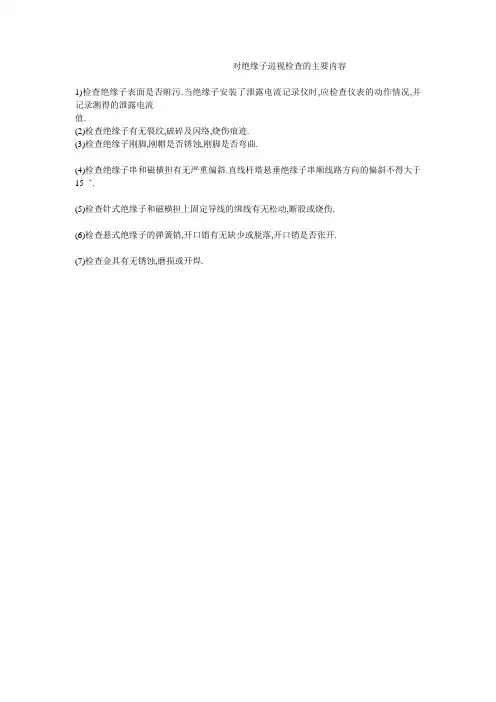

对绝缘子巡视检查的主要内容
1)检查绝缘子表面是否赃污.当绝缘子安装了泄露电流记录仪时,应检查仪表的动作情况,并记录测得的泄露电流
值.
(2)检查绝缘子有无裂纹,破碎及闪络,烧伤痕迹.
(3)检查绝缘子刚脚,刚帽是否锈蚀,刚脚是否弯曲.
(4)检查绝缘子串和磁横担有无严重偏斜.直线杆塔悬垂绝缘子串顺线路方向的偏斜不得大于15゜.
(5)检查针式绝缘子和磁横担上固定导线的绑线有无松动,断股或烧伤.
(6)检查悬式绝缘子的弹簧销,开口销有无缺少或脱落,开口销是否张开.
(7)检查金具有无锈蚀,磨损或开焊.。

输电线路巡视质量保证措施为了保障输电线路的安全可靠运行，提高巡视效率和质量，我们制定了以下巡视措施和要求。

一、巡视要求一）线路维护单位必须严格按照年度巡视计划执行，如有推迟，需说明原因并尽快安排时间继续巡视。

二）巡视检查内容需按照《架空送电线路运行规程》（DL/T741）执行。

线路维护和运行单位主管负责人应定期参加线路巡视，以了解线路运行情况并检查、指导巡视人员的工作。

三）定期巡视在地形条件较好地段，可由有一定工作经验的巡视人员一人进行。

特殊巡视、夜间巡视、故障巡视及登杆塔检查必须由二人或二人以上进行。

运行人员在巡视时应做到“四到”（走到、看到、听到、宣传到），“三准（”缺陷判断准、记录填写准、图表资料准）。

四）线路发生故障时，应及时组织故障巡视。

巡视中，巡线员应将所分担的巡线区段全部巡视完，不得中断或遗漏。

发现故障点后应及时报告，重大事故应设法保护现场。

对发现的可能造成故障的所有物件应收集带回，并对故障现场情况做好详细记录，由工作负责人采集故障点的全方位影像图片，以作为事故分析的依据和参考。

五）线路维护单位依据运行单位提供的超负荷线路信息，适当调整线路巡视计划，及时开展红外测温工作。

六）线路维护单位应根据线路地形地貌、周围环境、气象条件及气候变化等划分区域，针对不同区域调整巡视周期。

对于特殊区域要加强巡视，如易受外力破坏区、树竹速长区、偷盗多发区等，巡视周期一般为半个月。

二、巡视主要内容线路设备的运行监视、缺陷的发现，主要是采取巡视检查的方法。

通过巡视检查来掌握线路运行状况及周围环境的变化，及时发现设备缺陷和危及线路安全的因素，以便及时消除缺陷，预防事故的发生。

巡视的主要内容包括：一）检查沿线环境有无影响线路安全的下列情况：1、防护区内的建筑物、易燃、易爆和腐蚀性气体；2、防护区内的树木；3、防护区内进行的土方挖掘、建筑工程和施工爆破；4、防护区内架设或敷设架空电力线路、架空通信线路和各种管道及电缆；5、线路附近出现的高大机械及可移动的设施；6、线路附近污染源情况；7、其它不正常情况，如河水泛滥、山洪、杆塔被淹、基础损坏、森林起火等。

高压绝缘子检修质量与工作标准1 总则1.1为了保证电网安全可靠运行，提高支柱绝缘子的检修质量，使检修工作制度化、规范化，特制定本标准。

1.2本标准是依据国家、行业有关标准、规程和规范，并结合近年来国家电网公司输变电设备评估分析、生产运行分析以及现场运行和检修经验而制定的。

1.3本标准规定了支柱绝缘子检查与处理、检修基本要求、检修前的准备、检修内容及质量要求及检修关键工序质量控制、试验项目及要求、检修报告的编写以及检修后运行等内容。

1.4本标准适用于国家电网公司系统发电厂、变电所及其他电力工程对高压支柱瓷绝缘子的检修工作。

1.5本标准适用于110kV户内和户外高压支柱瓷绝缘子。

2 引用标准2.1以下为本规范引用的标准、规程和导则，但不限于此。

国家电网公司2005[173号]文国家电网公司变电站管理规范(试行)国家电网公司高压支柱瓷绝缘子运行管理规范国家电网公司高压支柱瓷绝缘子技术监督规定国家电网公司预防高压支柱瓷绝缘子事故措施3 检查与处理检查周期取决于支柱瓷绝缘子在供电系统中所处的重要性和运行环境、安装现场的环境和气候、历年运行和试验等情况。

本规范所提出的检查维护项目是设备在正常工作条件下应进行的检查和维护，运行单位可根据具体情况结合多年的运行经验，制定具体的检查、维护方案和计划。

3.1例行检查与处理支柱瓷绝缘子在正常运行中，应按表l的内容及要求进行检查，掌握运行支柱瓷绝缘子情况。

表1 例行检查与处理表表2 定期检查与处理表3.2异常检查与处理当怀疑支柱瓷绝缘子断裂、污闪等异常情况时，按表3的内容和要求进行检查与处理。

断裂故障、污闪检查与处理表3 断裂故障检查与处理表4 检修(检测)基本要求4.1检修周期4.1.1新设备运行一年后。

4.1.2 72．5kV及以上支柱瓷绝缘子自投运之日起，三年为一个检测周期，三个周期后检测周期为一年，检测率为100％。

4.2检修评估4.2.1检修前评估a.检修前了解支柱瓷绝缘子的结构特点、技术性能参数、运行年限；例行检查、定期检查、历年检修记录；支柱瓷绝缘子运行状况包括各厂家每批次产品的缺陷和异常(事故)情况及同类产品的事故或障碍情况，并做技术经济比较，确定是否更换。

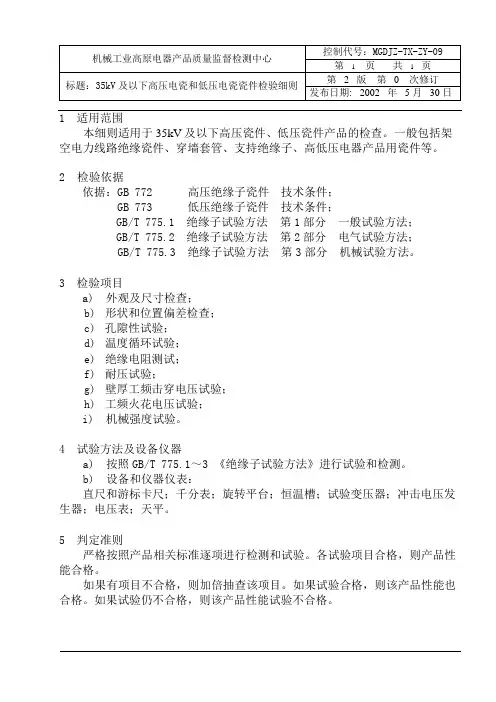

支柱绝缘子技术规范1 范围本技术规范书适用于10kV变低母线桥支撑用支柱绝缘子（本技术规范书特指瓷式支柱绝缘子）的采购及进厂检验。

本技术规范书对该设备的使用条件，技术要求，性能参数，试验要求，包装方式等进行统一要求。

2 引用标准GB/ 191 包装储运图示标志GB 311.1 高压输变电设备的绝缘配合GB 50150 电气装置安装工程电气设备交接试验标准GB/T 772 高压绝缘子瓷件技术条件GB/T 775.1 绝缘子试验方法第1部分：一般试验方法GB/T 775.2 绝缘子试验方法第2部分：电气试验方法GB/T 775.3 绝缘子试验方法第3部分：机械试验方法GB/T 1001.1 标称电压高于1000V的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB/T 8287.1 标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验GB/T 8287.2 标称电压高于1000V系统用户内和户外支柱绝缘子第2部分：尺寸与特性JB/T 4307 绝缘子胶装用水泥胶合剂JB/T 5889 绝缘子用有色金属铸件技术条件JB/T 8177 绝缘子金属附件热镀锌层通用技术条件JB/T 9673 绝缘子产品包装JB/T 9674 超声波探测瓷件内部缺陷3 使用条件支柱绝缘子使用条件要求如下：1）周围空气温度最高日温度： 40℃最低日温度: -10℃最大日温差: 30K最热月平均温度: 30℃最高年平均温度: 20℃2) 海拔高度: ≤1000m3) 最大风速 35m/s4) 最大覆冰厚度: 10mm5) 太阳辐射强度: 0.1w/cm²(风速0.5m/s)6) 环境相对湿度(在25℃时)日平均值: 95%月平均值: 90%7) 地震烈度:8度(安全系数: ≥1.67)水平加速度: 0.3g垂直加速度: 0.15g8) 安装位置: 户内、外注：当有特殊使用条件时，在订货时提出补充，其额定值及试验方面的补充要求可另行商定。

广西电网有限责任公司高压支柱瓷绝缘子专项抽检技术标准1、总则为规范广西电网有限责任公司(以下简称公司)高压支柱瓷绝缘子产品的专项质量抽检工作，保证抽检项目的合理性及结果判定的准确性，确保公司采购的高压支柱瓷绝缘子产品质量满足相关标准、采购合同的要求，特制定本方案。

2、适用范围本标准适用于公司采购的I1okV(66kV)及以上电压等级高压支柱瓷绝缘子的专 项抽样检测工作。

3、规范性引用文件GB/T8287.1-2008 标称电压高于IOOOV 系统用户内和户外支柱绝缘子第I 部 分：瓷或玻璃绝缘子的试验GB/T8287.2-2008 标称电压高于IOOOv 系统用户内和户外支柱绝缘子第2部分：尺寸与特性GB/T8411.1-2008 陶瓷和玻璃绝缘材料第1部分：定义和分类GB50150-2006 电力装置安装工程电气设备交接试验标准 GB/Z14389-2009 IOOOkV 交流系统用支柱绝缘子技术规范 D1/T596-1996 电力设备预防性试验规程 JB/T3384-1999 高压绝缘子抽样方案 JB/T9674-1999 超声波探测瓷件内部缺陷JB/T10061 A 型脉冲反射式超声波探伤仪通用技术条件JB/T10062 超声波探伤用探头性能测试方法JB/T8177-1999 绝缘子金属附件热镀钵层通用技术条件JB/T3384-1999 高压绝缘子抽样方案Q/GDW407-2010 高压支柱瓷绝缘子现场检测导则Q/CSG11402-2011 电力设备预防性试验规程4、工作内容和方法4.1抽样方式（1）抽样地点：供应商成品库或工地现场。

（2）检测地点：供应商工厂或检测机构。

（3）使用仪器设备对高压支柱瓷绝缘子成品的试验项目进行抽检，专业抽检人员在工厂现场抽检时可使用自带检测设备，也可利用供应商的检测设备，还可委托第三方检测机构进行检测，检测设备应在规定的计量检定周期内并处于正常工作状态。

（4）高压支柱瓷绝缘子成品试验项目的抽查试验主要以对高压支柱瓷绝缘子产品性能和可靠性有重大影响的关键性项目为主，且该项目在订货技术协议中规定为出厂试验项目。

72.5k及以上电压等级支柱瓷绝缘子运行规范办法前言随着电力系统的不断发展，电压等级的提高和电气设备的发展，支柱瓷绝缘子在电力系统中扮演着越来越重要的角色。

为了确保瓷绝缘子的可靠性和延长其使用寿命，制定并遵守运行规范办法变得越来越重要。

本文将介绍72.5k及以上电压等级支柱瓷绝缘子的运行规范办法，以确保设备的安全、可靠和长期稳定运行。

1. 支柱瓷绝缘子的选用1.1 根据电气设备的额定电压和电流，选择合适的支柱瓷绝缘子。

1.2 确保支柱瓷绝缘子符合国家标准和电力行业标准，并有合格证明。

1.3 在选用支柱瓷绝缘子时，应注意其机械强度、漏电距离和耐张能力等指标。

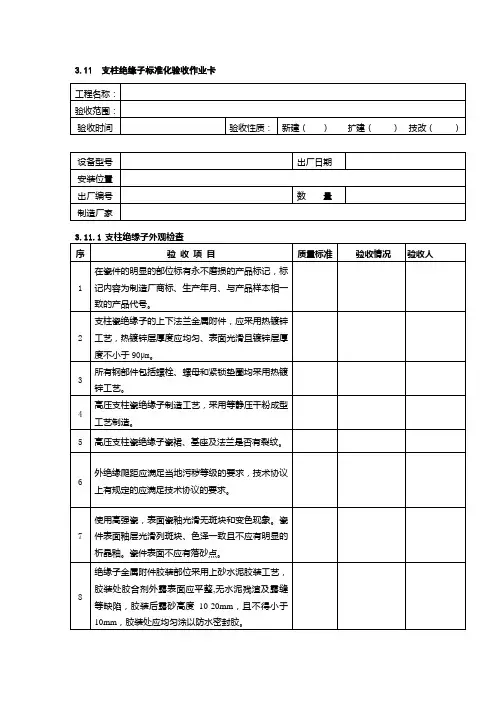

2. 支柱瓷绝缘子的检查2.1 在新设备投入使用前要对支柱瓷绝缘子进行全面检查，必要时进行试验。

2.2 支柱瓷绝缘子的检查内容包括：外观检查、机械强度试验、绝缘电阻试验、颜色环检查等。

2.3 将支柱瓷绝缘子检查记录保存在文件中，以便随时查阅。

3. 支柱瓷绝缘子的安装3.1 支柱瓷绝缘子的安装应符合国家和电力行业标准，并有相应的设计和施工方案。

3.2 支柱瓷绝缘子的安装前应进行检查，确认其满足设计要求。

3.3 安装时应注意支柱瓷绝缘子的垂直度、水平度、位置、距离和接头等要求。

4. 支柱瓷绝缘子的运行与维护4.1 支柱瓷绝缘子的运行应符合国家和电力行业标准，并有相应的运行指导方针。

4.2 定期对支柱瓷绝缘子进行检查和维护。

4.3 支柱瓷绝缘子的检查和维护内容包括：清洗、松动的紧固件的重新固定、油污的清理等。

4.4 将支柱瓷绝缘子的检查和维护记录保存在文件中，以便随时查阅。

5. 支柱瓷绝缘子的更换5.1 支柱瓷绝缘子的更换应按照国家和电力行业标准操作，并有相应的更换方案。

5.2 在更换支柱瓷绝缘子时，必须对新绝缘子进行检查和试验，以确保其质量可靠。

5.3 更换支柱瓷绝缘子时，要遵循安全操作规程，防止事故发生。

6. 总结支柱瓷绝缘子是电力系统中重要的电力设备，其可靠性和稳定性对于电力系统的运行安全和稳定至关重要。

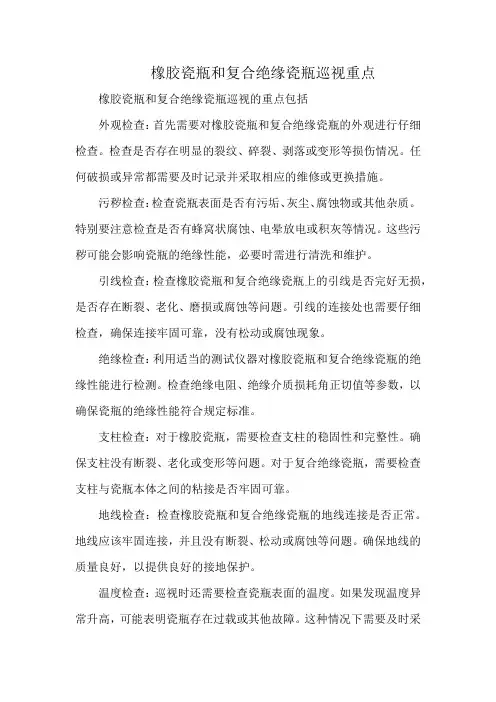

橡胶瓷瓶和复合绝缘瓷瓶巡视重点橡胶瓷瓶和复合绝缘瓷瓶巡视的重点包括
外观检查：首先需要对橡胶瓷瓶和复合绝缘瓷瓶的外观进行仔细检查。

检查是否存在明显的裂纹、碎裂、剥落或变形等损伤情况。

任何破损或异常都需要及时记录并采取相应的维修或更换措施。

污秽检查：检查瓷瓶表面是否有污垢、灰尘、腐蚀物或其他杂质。

特别要注意检查是否有蜂窝状腐蚀、电晕放电或积灰等情况。

这些污秽可能会影响瓷瓶的绝缘性能，必要时需进行清洗和维护。

引线检查：检查橡胶瓷瓶和复合绝缘瓷瓶上的引线是否完好无损，是否存在断裂、老化、磨损或腐蚀等问题。

引线的连接处也需要仔细检查，确保连接牢固可靠，没有松动或腐蚀现象。

绝缘检查：利用适当的测试仪器对橡胶瓷瓶和复合绝缘瓷瓶的绝缘性能进行检测。

检查绝缘电阻、绝缘介质损耗角正切值等参数，以确保瓷瓶的绝缘性能符合规定标准。

支柱检查：对于橡胶瓷瓶，需要检查支柱的稳固性和完整性。

确保支柱没有断裂、老化或变形等问题。

对于复合绝缘瓷瓶，需要检查支柱与瓷瓶本体之间的粘接是否牢固可靠。

地线检查：检查橡胶瓷瓶和复合绝缘瓷瓶的地线连接是否正常。

地线应该牢固连接，并且没有断裂、松动或腐蚀等问题。

确保地线的质量良好，以提供良好的接地保护。

温度检查：巡视时还需要检查瓷瓶表面的温度。

如果发现温度异常升高，可能表明瓷瓶存在过载或其他故障。

这种情况下需要及时采
取相应的措施，确保瓷瓶的安全运行。

如有其他需要，请告诉我。

供电线路巡视内容和检查标准巡视项目巡视内容检查标准杆塔基础拉线1.杆塔是否倾斜，有无部件锈蚀变形、缺损、被盗等现象。

2.有无杆塔部件固定螺栓松动，缺螺栓或螺帽，螺栓丝扣长度不够，铆焊处裂纹、开焊、断裂或松动等现象。

3.有无混凝土杆出现裂纹扩展、混凝土脱落、钢筋外露、脚钉缺损等现象。

4.有无基础保护帽风化裂纹、表面不完整和缺损。

5.杆塔及拉线的基础是否变异，有无基础下沉、裂缝、上拔，周围土壤有无突起或沉陷、取土、掩埋，有无被水淹、冲刷的可能。

6.拉线及部件有无锈蚀、松弛、断股抽筋。

7.各拉线张力分配是否均匀，有无被解除或盗割，是否缺螺栓、螺帽、销子，部件是否丢失和被破坏。

1.铁塔及其主材无裂痕、变形。

2.铁塔塔身倾斜度不大于塔高的1/200。

3.混凝土杆倾斜度不得大于杆高的1/4，扰曲度不得大于稍径的1/10；混凝土无风化、脱落、钢筋外露等缺陷；杆身应无纵向裂纹，横向裂纹宽度不大于0.5mm，长度不超过周长1/3。

4.拉线棒锈蚀直径不得减少2～4 mm。

5.拉线无断股，镀锌层无锈蚀、脱落；跨越道路的拉线应满足设计要求，且对通车路面边缘的垂直距离不应小于5m。

6.每条拉线受力要均匀，背帽要齐全、紧固。

7.混凝土杆焊口要防腐，不得有混凝土风化、脱落、钢筋外露等缺陷。

横担金具绝1.横担是否歪扭，有无部件锈蚀变形、缺损、被盗等现象。

2.金具不应有变形、锈蚀、烧伤、裂纹。

3.接续金具外观鼓包、弯曲、裂纹、烧伤、滑移或出口处断股。

4.接续金具过热变色或连接螺栓松动，严重烧伤、断股或压接不实。

5.防振锤位置正确，完好无锈蚀。

1.横担无扭转弯曲变形，歪斜度不大于横担主材的宽度。

2.防震锤、间隔棒等不发生移位，均压环不出现倾斜与松动，防震锤应垂直与地面。

3.接续金具外观不得有鼓包、裂纹、烧伤、滑移或出口处断股，弯曲度应符合相关规程要求。

4.接续金具不得过热变色或连接螺栓松动。

5.瓷质绝缘子不得伞裙破损、瓷质裂纹、瓷缘子6.开口销齐全，线夹无损伤、裂纹。
