2机组冷态启动全过程
- 格式:docx
- 大小:18.59 KB
- 文档页数:2
王曲电厂机组启停操作1、机组启动通则2、机组冷态启动3、机组温态与热态启动4、机组停运第一机组启动通则1、新安装以及大、小修后的机组在首次启动前应经过验收,设备变更后应有设备变更报告及书面通知。
2.、机组在下列情况下禁止启动或并网-机组主保护有任一项不正常。
-机组主要参数失去监视。
-机组主保护联锁试验不合格。
-主机的EH油及润滑油油质不合格、油温低于27℃或油位低。
-机组MCS系统、FSSS系统、DEH系统工作不正常,影响机组正常运行。
-高、低压旁路系统控制装置工作不正常,自动不好用,影响机组正常运行或无法满足机组启动及保护要求。
-任一汽轮机高中压主汽门、高中压调门以及抽汽逆止门卡涩或动作不正常。
-汽轮机转子偏心度≥110%。
-汽轮机转子轴向位移超出0.6mm(汽),-1.06mm(励)。
-汽轮机高中压缸胀差≥12.9mm或≤-5.8mm。
-汽轮机低压缸胀差≥24.5mm或≤-4.8mm。
-高、中压缸内壁上下温差≥35℃,高、中压外缸上下缸温差≥35℃。
-锅炉水压试验不合格。
-汽轮发电机组转动部分有明显摩擦声。
-仪用空气系统工作不正常,不能提供机组正常用气。
-电除尘或排烟脱硫系统不正常,不能短时修复而影响机组正常运行。
-机组发生跳闸后,原因未查明、缺陷未消除。
-锅炉储水箱水位控制阀门自动不好用不能并网。
3、机组启动前,应进行如下试验,并动作正常,方可启动-执行机构的校验,检查阀门能在规定的时间内开关,动作灵活,调门进行就地与画面开度的核对。
-机电炉大联锁试验。
-MFT跳闸联锁试验。
-OFT跳闸联锁试验.-主、辅设备保护、联锁试验。
-吹灰系统程序试验。
-油枪投退程序试验。
-水压试验(受热面检修后或大修后)。
-凝汽器检漏试验。
-发电机气密性试验(大修后)。
-汽轮机主汽门、调门、抽汽逆止门严密性试验-汽轮机低油压试验-调节系统的静态试验。
4、机组状态规定-汽轮机状态规定(根据中压内缸壁温划分)冷态:T<305℃-温态:305℃≤T<420℃热态:420℃≤T<490℃极热态:T ≥490℃-锅炉状态规定(根据锅炉启动前主汽压划分)冷态:压力<6.0MPa 温态:压力6.0~7.95MPa热态:压力7.95~10MPa 极热态:压力>10MPa第二机组冷态启动机组的冷态启动是在机组长时间停运后,锅炉以及汽轮机本体压力、温度都很低的情况下的启动。

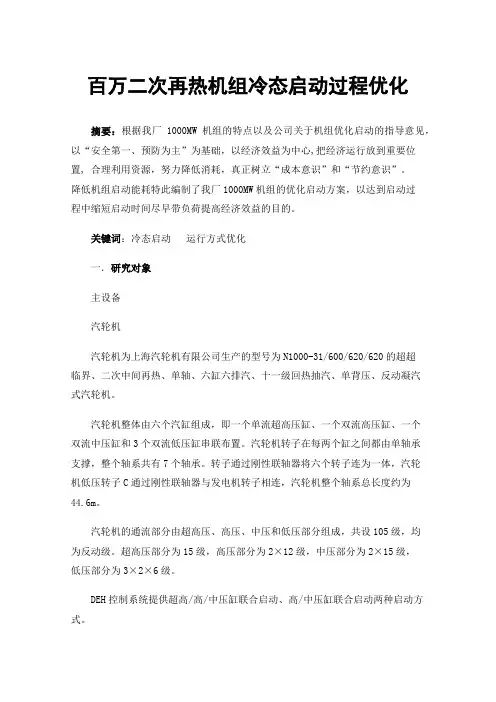

百万二次再热机组冷态启动过程优化摘要:根据我厂1000MW机组的特点以及公司关于机组优化启动的指导意见,以“安全第一、预防为主”为基础,以经济效益为中心,把经济运行放到重要位置, 合理利用资源,努力降低消耗,真正树立“成本意识”和“节约意识”。
降低机组启动能耗特此编制了我厂1000MW机组的优化启动方案,以达到启动过程中缩短启动时间尽早带负荷提高经济效益的目的。
关键词:冷态启动运行方式优化一.研究对象主设备汽轮机汽轮机为上海汽轮机有限公司生产的型号为N1000-31/600/620/620的超超临界、二次中间再热、单轴、六缸六排汽、十一级回热抽汽、单背压、反动凝汽式汽轮机。
汽轮机整体由六个汽缸组成,即一个单流超高压缸、一个双流高压缸、一个双流中压缸和3个双流低压缸串联布置。
汽轮机转子在每两个缸之间都由单轴承支撑,整个轴系共有7个轴承。
转子通过刚性联轴器将六个转子连为一体,汽轮机低压转子C通过刚性联轴器与发电机转子相连,汽轮机整个轴系总长度约为44.6m。
汽轮机的通流部分由超高压、高压、中压和低压部分组成,共设105级,均为反动级。
超高压部分为15级,高压部分为2×12级,中压部分为2×15级,低压部分为3×2×6级。
DEH控制系统提供超高/高/中压缸联合启动、高/中压缸联合启动两种启动方式。
锅炉我公司2×1000MW超超临界锅炉为上海锅炉股份有限公司制造的SG-2778/32.45-M7053型超超临界参数直流锅炉,锅炉形式为单炉膛、二次中间再热、四角切圆燃烧方式、平衡通风、固态排渣、全钢构架悬吊结构塔式炉燃煤锅炉。
锅炉运转层以下紧身封闭、运转层以上露天布置。
锅炉设计煤种为神府东胜烟煤,以晋北烟煤作为校核煤种;实现无油启动,采用等离子系统点火及稳燃。
灰渣采用分除方式,飞灰采用气力干除灰,除渣方式为干式除渣;烟气脱硫采用石灰石—石膏湿法脱硫工艺;烟气脱硝采取选择性催化还原(SCR)法去除烟气中NOx,还原剂采用尿素。

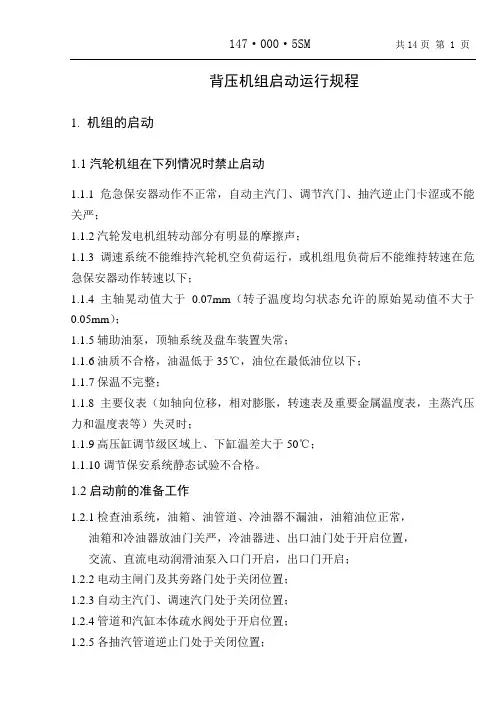

背压机组启动运行规程1.机组的启动1.1汽轮机组在下列情况时禁止启动1.1.1危急保安器动作不正常,自动主汽门、调节汽门、抽汽逆止门卡涩或不能关严;1.1.2汽轮发电机组转动部分有明显的摩擦声;1.1.3调速系统不能维持汽轮机空负荷运行,或机组甩负荷后不能维持转速在危急保安器动作转速以下;1.1.4主轴晃动值大于0.07mm(转子温度均匀状态允许的原始晃动值不大于0.05mm);1.1.5辅助油泵,顶轴系统及盘车装置失常;1.1.6油质不合格,油温低于35℃,油位在最低油位以下;1.1.7保温不完整;1.1.8主要仪表(如轴向位移,相对膨胀,转速表及重要金属温度表,主蒸汽压力和温度表等)失灵时;1.1.9高压缸调节级区域上、下缸温差大于50℃;1.1.10调节保安系统静态试验不合格。
1.2启动前的准备工作1.2.1检查油系统,油箱、油管道、冷油器不漏油,油箱油位正常,油箱和冷油器放油门关严,冷油器进、出口油门处于开启位置,交流、直流电动润滑油泵入口门开启,出口门开启;1.2.2电动主闸门及其旁路门处于关闭位置;1.2.3自动主汽门、调速汽门处于关闭位置;1.2.4管道和汽缸本体疏水阀处于开启位置;1.2.5各抽汽管道逆止门处于关闭位置;1.2.6轴承进油温度不低于35℃;1.2.7抗燃油源各阀门状态正确,油温升至20℃以上,抗燃油系统压力调至14MPa。
1.3锅炉点火前的操作1.3.1投入发电机冷却系统;1.3.2启动排烟装置;将主油箱油位补至正常值;1.3.3启动交流润滑油泵,使润滑油系统开始循环;1.3.4油循环进行10min合格后,启动高压油泵;1.3.5按顶轴装置说明书投入顶轴装置。
检查各轴承顶轴油压正常,然后投盘车装置,测量大轴晃动度,倾听机组内部声音;1.3.6油系统的结构和参数检查必须严格,否则要造成严重事故;1.3.7检查保护系统正常,调节系统试验;1.4锅炉点火后的操作1.4.1启动一台给水泵;1.4.2当主蒸汽压力达0.98MPa,温度达250℃时向轴封送汽。

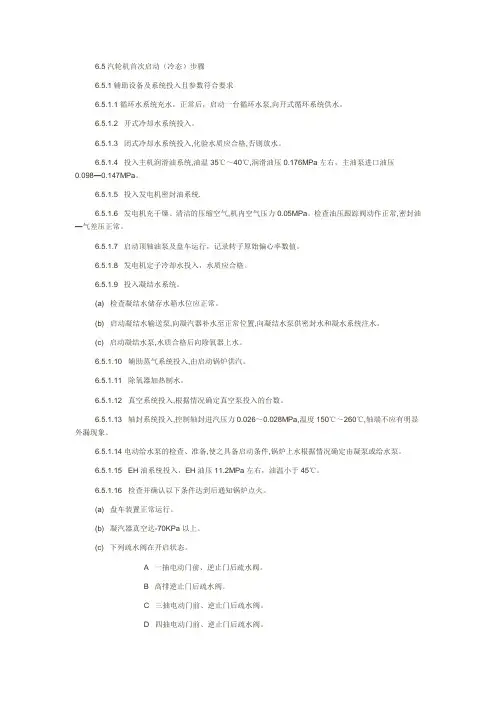

6.5汽轮机首次启动(冷态)步骤6.5.1辅助设备及系统投入且参数符合要求6.5.1.1循环水系统充水,正常后,启动一台循环水泵,向开式循环系统供水。
6.5.1.2 开式冷却水系统投入。
6.5.1.3 闭式冷却水系统投入,化验水质应合格,否则放水。
6.5.1.4 投入主机润滑油系统,油温35℃~40℃,润滑油压0.176MPa左右,主油泵进口油压0.098—0.147MPa。
6.5.1.5 投入发电机密封油系统.6.5.1.6 发电机充干燥、清洁的压缩空气,机内空气压力0.05MPa。
检查油压跟踪阀动作正常,密封油—气差压正常。
6.5.1.7 启动顶轴油泵及盘车运行,记录转子原始偏心率数值。
6.5.1.8 发电机定子冷却水投入,水质应合格。
6.5.1.9 投入凝结水系统。
(a) 检查凝结水储存水箱水位应正常。
(b) 启动凝结水输送泵,向凝汽器补水至正常位置,向凝结水泵供密封水和凝水系统注水。
(c) 启动凝结水泵,水质合格后向除氧器上水。
6.5.1.10 辅助蒸气系统投入,由启动锅炉供汽。
6.5.1.11 除氧器加热制水。
6.5.1.12 真空系统投入,根据情况确定真空泵投入的台数。
6.5.1.13 轴封系统投入,控制轴封进汽压力0.026~0.028MPa,温度150℃~260℃,轴端不应有明显外漏现象。
6.5.1.14电动给水泵的检查、准备,使之具备启动条件,锅炉上水根据情况确定由凝泵或给水泵。
6.5.1.15 EH油系统投入,EH油压11.2MPa左右,油温小于45℃。
6.5.1.16 检查并确认以下条件达到后通知锅炉点火。
(a) 盘车装置正常运行。
(b) 凝汽器真空达-70KPa以上。
(c) 下列疏水阀在开启状态。
A 一抽电动门前、逆止门后疏水阀。
B 高排逆止门后疏水阀。
C 三抽电动门前、逆止门后疏水阀。
D 四抽电动门前、逆止门后疏水阀。
E 五抽电动门前、逆止门后疏水阀。
F 六抽电动门前、逆止门后疏水阀。
600MW超临界仿真机冷态启动过程及正常停运操作步骤华北电力大学杰德控制系统工程研究中心2008年9月冷态启动过程一、投入辅助系统二、锅炉上水注意:①电泵启动条件:启动前电泵转速调节控制器开度为0%;启动电泵辅助油泵(电动给水泵本体)。
②在以后的过程中调节电泵转速调节控制器开度,始终保持锅炉启动给水泵出水压力大于省煤器出口总管压力,且随着压力增大,压差增大。
三、点火前准备工作四、升温升压过程注意:1、在升压开始阶段,饱和温度在100℃以下时,升温率不得超过1.1℃/min,升压率低于1.0MPa/min。
2、在蒸发量增加的同时,必须确保省煤器入口流量为30%BMCR (600t/h左右,即给水流量和循环流之和)。
3、大约点到14支枪时,可满足冲转条件。
冷态冲转参数选择:360℃≤主蒸汽温度≤430℃,再热蒸汽温度320℃,主蒸汽压力为8.92MPa,再热蒸汽压力1.0MPa。
4、满足冲转条件前,高压旁路蒸汽减压阀和低压旁路蒸汽减压阀开度最好不低于50%。
5.一般过再热减温水要到并网带负荷后再投入,主蒸汽温度控制主要靠过热器减温水调节;再热蒸汽温度主要靠烟气挡板开度调节。
五、冲转过程说明:1、汽轮机冲车采用高中压联合启动的方式。
汽机挂闸成功后,确认GV(高调门)全开,TV(高压主汽门)、IV(中压调节门)全关,检查高排逆止门关闭(在旁路系统操作画面)。
2、并网前输入的目标值为转速,并网后根据控制回路投/切分为:负荷(MW)、阀位(%)或者主蒸汽压力(MPa)。
3、在实际操作中,2000RPM时暖机时间应为150分钟。
我们所说的1分钟暖机只是示意。
在汽轮机暖机过程中按照冷态启动曲线将将主蒸汽温度升为420℃,再热蒸汽温度350℃,同时维持主再热蒸汽压力稳定。
4、为避免汽机发生共振。
禁止在临界转速范围内定速。
汽轮机临界转速:第一临界转速760 到860rpm;第二临界转速1450到1700rpm。
第三临界转速:2150到2250rpm。
汽轮机冷态启动汽轮机启动前,需确认检修工作已结束,所有检修工作票已结票,相关安措已恢复。
运行人员做好启动前的各项准备工作,根据机组启动方式的要求,填写操作票。
汽轮机冷态启动应先抽真空再送轴封汽,有利于快速建立真空,缩短启机时间。
冷态启动要充分、均匀暖机,保证转子、汽缸等部件充分膨胀,尽量减少振动与胀差。
1.循环水系统的启动将循环出口电动门切至就地微开(为防止循环水泵启动时过流),启动循环水泵将循环管路和凝汽器注水,待凝汽器水室排空气门有连续均匀的水排出时关闭,当冷却塔已见回水时缓慢将循环水泵出口电动门全开并切至远方,投入自动。
检查循环水泵运行正常,出口压力正常,冷却塔回水正常。
根据循环水温变化及时投运机力冷却塔风机,保证循环水温度正常。
2.油系统的启动在汽轮机启动前两小时,油品质经化验合格,将油系统管路上阀门按规程或操作票要求执行,启动交流辅助油泵进行油循环,检查交流辅助油泵运行正常,出口压力正常,主油泵进口压力正常。
根据油温变化及时投用冷油器,保证油温在40~45℃。
摇测盘车电机绝缘合格,送电后切至远方控制,手动逆时针旋动盘车电机顶部手轮将盘车齿轮啮合,远方启动盘车,检查汽轮机大轴转动正常,无异音。
3.凝结水系统的启动检查确认凝汽器A、B两侧循环水正常,检查凝结水泵出口电动门为自动,启动凝结水泵,检查凝结水泵运行正常,出口压力正常。
调节凝结水再循环调门开度,凝结水打再循环。
根据凝汽器液位变化及时调整补水门或放水门,保证凝汽器液位正常。
4.抽真空系统的启动确认真空泵出口电动门在自动状态,启动真空泵检查泵运行正常,泵出口压力正常,凝汽器真空缓慢上升。
5.暖箱暖管暖箱即预热均压箱,以新蒸汽或者二旁加热蒸汽加热均压箱,在暖箱前确认均压箱至前、后轴封供汽隔离门在关闭状态,均压箱疏水门开启。
将均压箱及进汽管道充分疏水,防止积水被带入轴封或汽轮机内部。
暖管即先将主蒸汽管道预热至汽轮机电动主汽门前,沿途充分疏水。

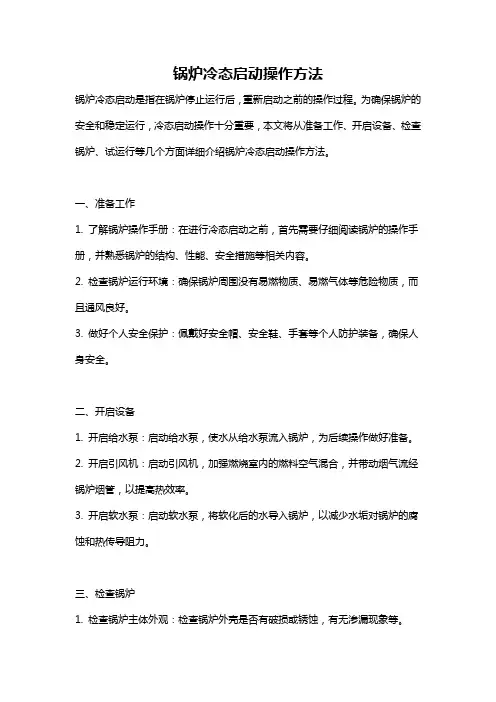

锅炉冷态启动操作方法锅炉冷态启动是指在锅炉停止运行后,重新启动之前的操作过程。
为确保锅炉的安全和稳定运行,冷态启动操作十分重要,本文将从准备工作、开启设备、检查锅炉、试运行等几个方面详细介绍锅炉冷态启动操作方法。
一、准备工作1. 了解锅炉操作手册:在进行冷态启动之前,首先需要仔细阅读锅炉的操作手册,并熟悉锅炉的结构、性能、安全措施等相关内容。
2. 检查锅炉运行环境:确保锅炉周围没有易燃物质、易燃气体等危险物质,而且通风良好。
3. 做好个人安全保护:佩戴好安全帽、安全鞋、手套等个人防护装备,确保人身安全。
二、开启设备1. 开启给水泵:启动给水泵,使水从给水泵流入锅炉,为后续操作做好准备。
2. 开启引风机:启动引风机,加强燃烧室内的燃料空气混合,并带动烟气流经锅炉烟管,以提高热效率。
3. 开启软水泵:启动软水泵,将软化后的水导入锅炉,以减少水垢对锅炉的腐蚀和热传导阻力。
三、检查锅炉1. 检查锅炉主体外观:检查锅炉外壳是否有破损或锈蚀,有无渗漏现象等。
2. 检查液位计和压力计:检查液位计和压力计是否正常运行、准确显示。
3. 检查安全阀:检查安全阀是否正常,保证其完好无损,并调整其开启压力。
4. 检查烟道系统:检查烟道系统是否畅通,无封堵或积灰现象。
5. 检查给水系统:检查给水系统的阀门、管道是否完好,给水泵是否正常运行。
四、试运行1. 打开给水阀:慢慢打开给水阀,调节给水流量,使液位缓慢上升,确保给水平稳。
2. 打开燃油阀:慢慢打开燃油阀,调整燃油流量,使燃烧器燃油供给平稳。
3. 打开点火系统:按照锅炉的点火程序,打开点火装置,点燃火焰。
4. 观察运行状态:在点火后,观察锅炉的运行状态,包括锅炉压力、液位、燃烧状态等参数是否正常。
5. 关闭锅炉:在试运行过程中,若发现异常情况,应及时关闭锅炉,并进行故障排除。
在锅炉冷态启动操作中,需要特别注意以下几点:1. 操作规范:在冷态启动操作中,要按照操作手册的流程进行,严格遵守操作规范,确保安全。
冷态额定参数启动1.投入油系统1)启动低压油泵,检查润滑油压正常,机组各轴瓦回油正常,直流油泵连锁投入。
2)启动顶轴油泵,启动盘车装置。
3)将油压低盘车跳闸锁锁头入,启动盘车装置正常后,检查盘车电流应正常。
转子转动后,倾听内部声音应正常。
4)启动高压交流油泵,停止低压交流油泵运行。
将低压交流油泵联锁投入。
检查各轴承油压正常,油箱油位正常,各压力油管道无渗漏,启动排油烟装置运行。
5)进行调节保安系统静态实验。
2. 暖管1)开启炉来气门前疏水及机进气门前疏水(炉来气门及机进气门是关闭状态)。
2)全开炉来进气电动门旁路一、二次门,全开机进气电动门一次门,稍开二次门进行暖管。
逐渐开大机进气电动门旁路二次门,将压力升至0.5-0.6Mpa,将主蒸汽暖至150度。
3)缓慢开启炉来气电动门及进气电动门,以0.1Mpa/min的速度提升至4Mpa,在以0.5Mpa的温升率提升至全压,(注意暖管过程中温升速度不大于5度/min)全开炉来气及机进气电动门。
4)开启自动主气门前疏水,开启自动主气门前疏水,检查确认自动主气门及调速气门均关闭后,少开电动主气门旁路一、二次门,暖管至自动主气门前,缓慢提升压力至0.2-0.3Mpa,暖管20min。
然后以0.1Mpa的温升率提升至4Mpa,然后以0.5Mpa/min的速度提升至全压。
暖管的注意事项;a) 防腐门不应冒气,否则应检查电动主气门及旁路门是否严密。
b) 检查主蒸汽管道及支吊架情况应正常,主蒸汽管道不应有明显的振动,否则应加长暖管时间。
c) 注意两根主蒸汽管道温差不应大于17度。
d) 适当开启启动旁路,控制温升速度不大于5度/min。
e) 机组启动、带负荷及停机过程中应将温升温差控制在以下范围项目单位控制范围主汽门外壁温升率度/min 2-3主汽管道外壁温升率度/min 5 气缸壁温升率度/min 3-4 气缸法兰内外、壁温差度<100气缸法兰与螺栓温差度30 上下气缸温差度50相对胀差mm -1-33、启动辅助设备1、启动循环水泵:1)检查循环水系统正常后,启动循环水泵像凝汽器送水。
汽机冷态启动讲解汽机冷态启动过程讲解(⼀)汽轮机启动概述1、汽轮机启动过程中原则:不出现危及主机安全、辅助设备、热控装置等异常运⾏的情况下,尽量缩短启动时间,减少启动消耗,以取得最佳安全经济效益。
达到汽轮机汽缸、转⼦及各零部件在合理的寿命损耗范围内平稳升速带负荷,防⽌胀差超限、缸体温差超限、动静摩擦、轴系异常振动等异常情况。
2、启动⽅式划分1)按启动时汽缸进汽⽅式划分a)⾼压缸启动(或⾼、中压缸联合启动 );b)中压缸启动。
2)按冲转前汽轮机⾦属温度划分(以停机时间为参考)⾼压缸启动时按调节级处⾦属温度划分;中压缸启动时按中压第⼀压⼒级处⾦属温度划分。
具体划分温度应按制造⼚规定。
⼀般划分为:a)冷态启动;b)温态启动;c)热态启动;d)极热态启动。
以汽轮机⾼压缸第⼀级⾦属温度T为标准,以停机时间为参考:冷态启动:T<120℃,长期停机以后;温态-1启动:120℃≤T<280℃,停机超过72⼩时;温态-2启动:280℃≤T<415℃,停机10~72⼩时;热态启动:415℃≤T≤450℃,停机1~10⼩时;极热态启动:T≥450℃,停机1⼩时以内。
3)汽轮机组采⽤由纯电调和液压伺服系统组成的数字式电液控制系统(DEH),按DEH操作⽅式分为以下⼏种:a.操作员⾃动控制;可得到DEH控制器所有的功能b.汽轮机⾃启动;ATC控制⽅式将不⽤操作员操作,⾃动地将机组从盘车转速带到同步转速,由操作员完成并⽹;并⽹后,操作员给出⽬标负荷,系统⾃动增、减负荷。
c.⼿动控制。
在该控制⽅式下,可由操作⼈员直接通过增/减按钮的操作,来控制汽机。
3、汽轮机启动⽅式:采⽤⾼中压缸联合(带旁路启动)启动。
采⽤⾼中压联合启动的意义:a.再热器不允许⼲烧,所以⾼旁必须保持⼀定的开度。
保证再热器⼀定的流量,再热器压⼒不能为零。
b.直流锅炉本⾝特点,启动初期为了稳定⽔动⼒特性,避免汽⽔分层、膜态沸腾,点⽕时必须建⽴⾜够的启动流量和启动压⼒。
1) 冲转和摩擦检查①对 300MW 机组冷态启动时,用主汽门冲转暖机,以 100~150r/min 的升速率将转速升至 600r/min,盘车装置自动退出。
② 600r/min 摩擦检查。
切断进汽 5min 内快速完成检查,确认无金属声后,迅速冲转至 600 转/分,升速率 100~150r/min。
2) 升速到中速暖机1500 rpm(随机组不同有变化),暖机。
★中速暖机转速确定的原则①避开临界转速 (以实测的为准)②避开低压缸长叶片共振频率部分机组选用 1500r / min 作为中速暖机转速上汽厂引进型 300MW 机组,中速暖机转速选用 2000~2080r/min 原因是考虑避开低压缸长叶片共振频率。
过临界时注意的问题:迅速通过,严格监视振动机组过临界转速时的升速率大多为 300r/min暖机时间需 60~90 min,引进型 300MW 机组中速暖机时间长达 180min .中速暖机阶段是否结束,要看高中压缸的温度水平。
3) 升至全速中速暖机结束,升速到 3000 rpm,向电气发出信号。
机组达到升速条件后,即可进行升速操作。
机组在 3000r/min 时,一般不安排暖机时间,只安排进行少量的操作,并进行全面检查。
操作和全面检查结束并确认没有问题后,将机组并入电网。
★冲转过程基本要求升速率小于 100-150r/min;汽缸金属温升率小于 2-2.5 度/min★快速平稳过临界转速,严格监视振动防止振动超过规定值,轴承振动小于 0.03mm。
机组膨胀及胀差情况轴温和轴承瓦温、回油温度加强监视汽轮机的热应力监视,可控制汽轮机启动的速度变化率,同时整个启动过程中控制负荷的变化率。
4) 机组带负荷暖机和并网后的操作300MW 机组并网后低负荷暖机到带满负荷,共分 15,30,60,120MW 四个阶段。
初始负荷 3-5%,上汽要求 l min 内使机组带上 15MW 负荷,防止逆功率保护动作。
机组冷态启动作业指导书一、引言机组冷态启动是指在机组停机时,将其从完全停止的冷态状态开始启动的过程。
正确、安全地进行机组冷态启动对于保障机组的正常运行至关重要。
本指导书旨在提供机组冷态启动的具体作业指导,以确保机组启动过程中的安全与稳定。
二、准备工作1. 操作前的准备a. 阅读并熟悉机组冷态启动的相关操作手册和作业指导书;b. 检查机组的冷却系统、润滑系统等关键设备的状态,并保证其正常工作;c. 检查机组周围环境,并清除可能影响启动操作的障碍物;d. 确保操作人员已经接受过相关的培训,具备必要的技能和知识。
2. 确定操作流程a. 根据机组的具体型号和规格,确定冷态启动的操作流程;b. 按照操作手册中的指示,依次完成各项操作,并确保操作的准确性和顺序性。
三、机组冷态启动操作步骤1. 开启电源系统a. 确保机组的电源系统处于正常状态,检查电源开关和断路器的位置;b. 按照机组的开机顺序,依次开启主控制板、主电源、备用电源等设备;c. 检查开机后各项指示灯和显示屏的正常工作情况。
2. 准备冷却系统a. 打开冷却系统的主控制阀,确保冷却介质能够正常流动;b. 检查冷却系统的压力、温度、流量等参数,确保其处于正常范围;c. 若有需要,启动冷却系统的辅助设备,如冷却水泵等。
3. 准备润滑系统a. 打开润滑系统的主控制阀,确保润滑油能够正常供给到机组的各个关键部位;b. 检查润滑系统的压力、温度等参数,确保其处于正常范围;c. 若有需要,启动润滑系统的辅助设备,如润滑油泵等。
4. 启动主机a. 按照机组的启动顺序,依次启动主机,并注意观察其启动过程中的各项指标;b. 在主机启动过程中,若发现异常情况或指标超过正常范围,立即进行停机检查和排除故障。
5. 监控和调整a. 启动主机后,进行监控和调整,确保机组的运行状态处于正常范围;b. 注意观察机组的各项参数,并根据需要进行必要的调整和操作;c. 若发现机组运行中的异常情况或故障,及时停机并采取相应的措施。
#2机组冷态启动总结
1. 19:10 接值长令,对#2炉汽水系统、烟风系统、制粉系统、
输灰系统、燃油系统进行全面检查,做好启动前的准备工
作。
2. 19:11 接值长令,对#2机闭冷水系统、除氧给水系统、凝
结水系统、真空系统、直流水系统、主蒸汽及抽气系统、
润滑油系统、DEH控制系统、轴封供气系统进行全面检查,
做好启动前的准备工作。
3. 19:13 接值长令,对#2发变组、直流、UPS、励磁系统、
发变组保护、发电机空冷器,进行全面检查,做好启动前
的准备工作。
4. 21:26启动#2炉两台引风机、两台送风机,进行炉膛吹扫
5. 21:57 开三台磨煤机,密封风电动门与调节门,启动A
密封风机,开A磨混合风门、冷风门、4个出口门,启动
A、B一次风机。
6. 22:12 #2炉投2角大油枪两次失败后,投3角大油枪
7. 22:34 因3角燃烧不稳定,火焰发暗,投入四支微油油枪
8. 23:26 #2炉升温,前一小时升温速度控制为1 /min,每
30 min左右切换一只大油枪,0.3MPa定排一次,使各联
箱受热均匀。
9. 1:40 气温238 上升速度开始变慢,投两支大油枪运行,
退四支微油油枪,每30 min左右切换两支大油枪(为了使
水冷壁所有受热面受热均匀),向空排气一、二次门全开,
气压缓慢稳定升至2.2MPa。
10. 4:26主汽温度377 ,压力2.2MPa,#2机电动门前温
度271 ,因#2机冲转前锅炉主汽温度不超过340 ,#2
炉投四支微油油枪,退一支大油枪,保持一支大油枪运行,
主汽温度开始缓慢下降,利用向空排气二次门控制气压在
2.1MPa.
11. 5:02 主汽温度降至344 ,压力2.2MPa,#2机挂闸冲
转,再投一支大油枪,保持两支大油枪运行,退四支微油
油枪,利用向空排气二次门保持主汽压力在2.2MPa
12. 6:53 主汽温度369度,机侧温度368度,向空排气一、
二次门全部关闭,主汽压力降至2.0MPa,再投一支大油
枪,保持三支大油枪运行,投四支微油油枪,投入微油模
式做好启动A磨的准备。
在此处键入公式。
汽机部分
1 20:00启动高压油泵
2. 20:15做静态下主汽门活动和关闭试验及交、直流油泵低
油压启动试验
3. 21:10 启动B凝结水泵,C给水泵机械密封水。
4.22:00轴加多级水封筒注水至正常水位
5. 23:13 启动C给水泵向锅炉上水
6. 开#1、#2高加气动逆止门及电动进汽门,开#1、#2低
加气动逆止门及#1、#2、#3电动进汽门,高加疏水至除氧器
手动门关闭,高加至低加手动门开启。
7. 23:40 开汽包至轴封供气电动门手动一、二门,暖管至轴
封供气启动调整门手动门后。
8. 3:03 主汽压力2.1MPa,主汽温度221度,启动A真空泵,
投轴封供气(压力维持0.025 MPa、就地均压箱温度130度),
维持真空在-40 KPa至-50 KPa,开主汽母管4.5米层疏水至疏
扩疏水门 ,主汽温度以1 /min左右的速度升温。
9. 5:06 挂闸,主汽压力2.0MPa,主汽温度289度
10. 5:07 开主汽门
11. 5:08 汽机冲转(上汽缸78度,下汽缸77度,胀差
0.16mm,汽机膨胀左值2.3mm,汽机膨胀右值2.0mm.)
12. 5:14转速至500r/min,对机组检查正常,机组继续升速。
(上汽缸80度,下汽缸81度,胀差0.24mm)
13. 5:26转速升至1350 r/min,顶轴油泵于转速1200r/min
时自动停。(上汽缸89度,下汽缸96度,胀差0.20mm,汽
机膨胀左值2.3mm,汽机膨胀右值2.0mm.主汽压力2.2 MPa、
主汽温度322度。)
14. 5:53中速暖机结束(上汽缸110度,下汽缸108度,胀
差0.55mm,汽机膨胀左值2.4mm,汽机膨胀右值2.1mm.主汽
压力2.2 MPa、主汽温度340度。)设定转速2300r/min,开
始升速。
15 6:00升速至2300 r/min(上汽缸119度,下汽缸121
度,胀差0.32mm,汽机膨胀左值2.6mm,汽机膨胀右值2.4mm.
主汽压力2.2 MPa、主汽温度349度。)暖机30分钟。
16. 6:30设定转速3000r/min,(上汽缸191度,下汽缸156
度,胀差0.73mm,汽机膨胀左值3.3mm,汽机膨胀右值3.2mm.
主汽压力2.2 MPa、主汽温度362度。)
17. 6:35转速3000r/min,(上汽缸200度,下汽缸162度,
胀差0.58mm,汽机膨胀左值3.7mm,汽机膨胀右值3.9mm.
主汽压力2.2 MPa、主汽温度367度。)
18. 6:45机组并网(上汽缸220度,下汽缸180度,胀差
0.50mm,汽机膨胀左值3.5mm,汽机膨胀右值3.5mm.主汽压
力2.2 MPa、主汽温度364度。)。机组自动接带1.7MW负荷。
加负荷至5WM,底负荷暖机。
19. 7:50机组负荷5.5WM,上汽缸327度,下汽缸299
度,胀差1.7mm,汽机膨胀左值5.8mm,汽机膨胀右值6.2mm.
主汽压力2.3MPa、主汽温度435度。
