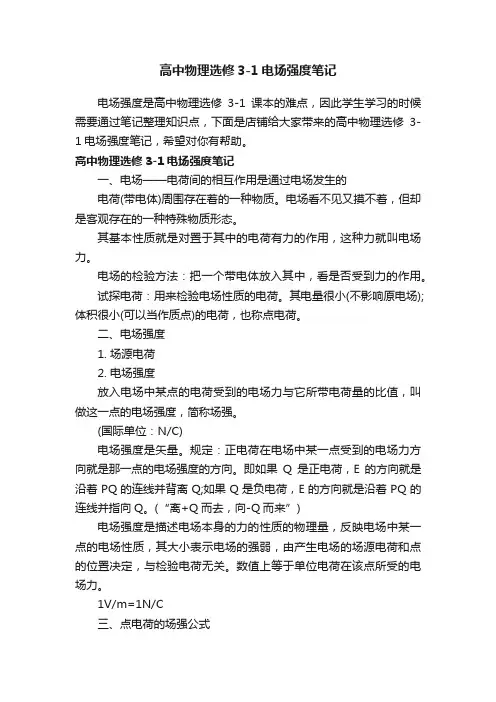

高中物理选修3-1电场强度

高中物理选修3-1电场强度笔记电场强度是高中物理选修3-1课本的难点，因此学生学习的时候需要通过笔记整理知识点，下面是店铺给大家带来的高中物理选修3-1电场强度笔记，希望对你有帮助。

高中物理选修3-1电场强度笔记一、电场——电荷间的相互作用是通过电场发生的电荷(带电体)周围存在着的一种物质。

电场看不见又摸不着，但却是客观存在的一种特殊物质形态。

其基本性质就是对置于其中的电荷有力的作用，这种力就叫电场力。

电场的检验方法：把一个带电体放入其中，看是否受到力的作用。

试探电荷：用来检验电场性质的电荷。

其电量很小(不影响原电场);体积很小(可以当作质点)的电荷，也称点电荷。

二、电场强度1. 场源电荷2. 电场强度放入电场中某点的电荷受到的电场力与它所带电荷量的比值，叫做这一点的电场强度，简称场强。

(国际单位：N/C)电场强度是矢量。

规定：正电荷在电场中某一点受到的电场力方向就是那一点的电场强度的方向。

即如果Q是正电荷，E的方向就是沿着PQ的连线并背离Q;如果Q是负电荷，E的方向就是沿着PQ的连线并指向Q。

(“离+Q而去，向-Q而来”)电场强度是描述电场本身的力的性质的物理量，反映电场中某一点的电场性质，其大小表示电场的强弱，由产生电场的场源电荷和点的位置决定，与检验电荷无关。

数值上等于单位电荷在该点所受的电场力。

1V/m=1N/C三、点电荷的场强公式四、电场的叠加在几个点电荷共同形成的电场中，某点的场强等于各个电荷单独存在时在该点产生的场强的矢量和，这叫做电场的叠加原理。

五、电场线1. 电场线：为了形象地描述电场而在电场中画出的一些曲线，曲线的疏密程度表示场强的大小，曲线上某点的切线方向表示场强的方向。

2. 电场线的特征(1)电场线密的地方场强强，电场线疏的地方场强弱。

(2)静电场的电场线起于正电荷止于负电荷，孤立的正电荷(或负电荷)的电场线止无穷远处点。

(3)电场线不会相交，也不会相切。

(4)电场线是假想的，实际电场中并不存在。

完整版)高中物理选修3-1公式总结选修3-1 公式第一章电场1.电荷中和后均分公式：q=q1/2 (带正负号)2.库仑定律：F=kq1q2/r^2 (不带正负号) (k=9.0×10^9 N·m^2/C^2.r为点电荷球心间的距离)3.电场强度定义式：E=F/q，场强的方向为正检验电荷受力的方向。

4.点电荷的场强：EA=kQ/r (Q为场源电量)5.电场力做功：WAB=qUAB (带正负号)6.电场力做功与电势能变化的关系：W电=-ΔEP7.电势差的定义式：XXX (带正负号)8.电势的定义式：φWA=WAP/q (带正负号) (P代表零势点或无穷远处)9.电势差与电势的关系：XXXφA-φB10.匀强电场的电场强度与电势差的关系：E=U/d (d为沿场强方向的距离)11.初速度为零的带电粒子在电场中加速：v=√(2qU/m)12.带电粒子在电场中的偏转：加速度a=qU/md，偏转量y=qUl^2/2mdv^2，偏转角tanθ=qUl/mdv^213.初速度为零的带电粒子在电场中加速并偏转：y=U^2l^2/2md14.电容的定义：C=Q/U，单位：法拉F15.平行板电的电容：C=εS/4πkd第二章电路1.电阻定律：R=ρl/S (l叫电阻率)2.串联电路电压的分配：与电阻成正比，U1/U= R1/R2，U2/U= R2/R13.并联电路电流的分配：与电阻成反比，I1/I= R2/R1，I2/I= R1/R24.串联电路的总电阻：R串= R1+R2 (等于nR)5.并联电路的总电阻：R并= 1/(1/R1+1/R2) (等于R/n)6.I-U伏安特性曲线的斜率：k=tanθ=1/R7.部分电路欧姆定律：I=U/R8.闭合电路欧姆定律：I=E/(R+r)9.闭合电路的路端电压与输出电流的关系：U=E-Ir10.电源输出特性曲线：电动势E等于U轴上的截距，内阻r为直线的斜率r=tanθ=E/I11.多用电表：若将电压表量程扩大n倍，则电流表的内阻需串联(n-1)倍。

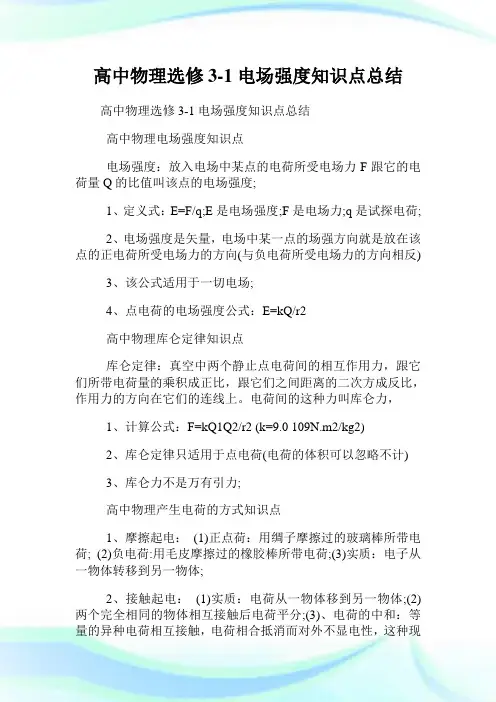

高中物理选修3-1电场强度知识点总结
高中物理选修3-1电场强度知识点总结
高中物理电场强度知识点
电场强度：放入电场中某点的电荷所受电场力F跟它的电荷量Q的比值叫该点的电场强度;
1、定义式：E=F/q;E是电场强度;F是电场力;q是试探电荷;
2、电场强度是矢量，电场中某一点的场强方向就是放在该点的正电荷所受电场力的方向(与负电荷所受电场力的方向相反)
3、该公式适用于一切电场;
4、点电荷的电场强度公式：E=kQ/r2
高中物理库仑定律知识点
库仑定律：真空中两个静止点电荷间的相互作用力，跟它们所带电荷量的乘积成正比，跟它们之间距离的二次方成反比，作用力的方向在它们的连线上。

电荷间的这种力叫库仑力，
1、计算公式：F=kQ1Q2/r2 (k=9.0 109N.m2/kg2)
2、库仑定律只适用于点电荷(电荷的体积可以忽略不计)
3、库仑力不是万有引力;
高中物理产生电荷的方式知识点
1、摩擦起电：(1)正点荷：用绸子摩擦过的玻璃棒所带电荷; (2)负电荷:用毛皮摩擦过的橡胶棒所带电荷;(3)实质：电子从一物体转移到另一物体;
2、接触起电：(1)实质：电荷从一物体移到另一物体;(2)两个完全相同的物体相互接触后电荷平分;(3)、电荷的中和：等量的异种电荷相互接触，电荷相合抵消而对外不显电性，这种现
象叫电荷的中和;
3、感应起电：把电荷移近不带电的导体，可以使导体带电;(1)电荷的基本性质：同种电荷相互排斥、异种电荷相互吸引; (2)实质：使导体的电荷从一部分移到另一部分;(3)感应起电时，导体离电荷近的一端带异种电荷，远端带同种电荷;
4、电荷的基本性质：能吸引轻小物体。

几种典型电场线分布示意图及场强电势特点表一、场强分布图点电荷的电场线等量异种点电荷电场线等量同种正电荷电场线二、列表比较下面均以无穷远处为零电势点，场强为零。

孤立的正点电荷电场线直线，起于正电荷，终止于无穷远。

场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。

等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

孤立的负点电荷电场线直线，起于无穷远，终止于负电荷。

场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。

等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。

电势每点电势为负值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先升高再降低，中点电势最高不为零。

中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。

电势中点电势最低，由中点至无穷远处逐渐升高至零。

等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。

电势每点电势为正值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先降低再升高，中点电势最低不为零。

中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。

电场强度课后作业限时：45分钟总分：100分一、选择题(8×5′，共40分)1．在电场中的某点A放一试探电荷＋q，它所受到的电场力大小为F，方向水平向右，则A点的场强大小E A＝Fq，方向水平向右．下列说法中正确的是( )A．在A点放一个负试探电荷，A点的场强方向变为水平向左B．在A点放一个负试探电荷，它所受的电场力方向水平向左C．在A点放置一个电荷量为2q的试探电荷，则A点的场强变为2E A D．在A点放置一个电荷量为2q的试探电荷，则它所受的电场力变为2F解析：E＝Fq是电场强度的定义式，某点场强大小和方向与场源电荷有关，而与放入的试探电荷没有任何关系，故A、C错，B正确；又A点场强E A一定，放入试探电荷所受电场力大小为F＝qE A，当放入电荷量为2q的试探电荷时，试探电荷所受电场力应为2F，故D正确．答案：BD2．如图7所示的直线CE上，在A点处有一点电荷带有电荷量＋4q，在B 点处有一点电荷带有电荷量－q，则直线CE上电场强度为零的位置是( )图7A ．C 点B ．D 点C ．B 点D ．E 点解析：A 处点电荷形成的场强方向离A 而去，B 处点电荷形成的电场向B 而来，A 、B 两处点电荷的电场只有在A 的左侧和B 的右侧才能方向相反．再根据A 电荷的电荷量大于B 电荷的电荷量，欲使两电荷在线上某点产生的合场强为零，该点须离A 较远而离B 较近，故合场强为零的点，只能在B 的右侧，设该点离B 点距离为x ，则有k ·4q 2r ＋x 2＝kq x 2即(2r ＋x )2＝4x 2，故x ＝2r ，即合场强为零的点是E 点．答案：D3．在正电荷Q 形成的电场中的P 点放一点电荷，其电荷量为＋q ，P 点距Q 点为r ，＋q 受电场力为F ，则P 点的电场强度为( )A.F QB.F qC.kqr 2 D.kQr 2解析：电场强度的定义式E ＝F q中，q 为检验电荷的电荷量，由此可判定B 正确，再将库仑定律F ＝k Qqr 2代入上式或直接应用点电荷的场强公式，即可得知D选项正确．故本题的正确选项为B 、D.答案：BD4．如下图所示，正电荷q 在电场中由P 向Q 做加速运动，而且加速度越来越大，由此可以判定，它所在的电场是图中的( )解析：由P向Q做加速运动，故该正电荷所受电场力应向右；加速度越来越大，说明所受电场力越来越大，即从P向Q电场线应越来越密，综合分析可知电场应是图D所示．答案：D图85．如图8所示，AB是某电场中的一条电场线，在电场线上P处自由释放一个负试探电荷时，它沿直线向B点运动．对此现象下列判断中正确的是(不计电荷重力)( )A．电荷向B做匀加速运动B．电荷向B做加速度越来越小的运动C．电荷向B做加速度越来越大的运动D．电荷向B做加速运动，加速度的变化情况不能确定解析：从静止起运动的负电荷向B运动，说明它受的电场力指向B.负电荷受的电场力方向与电场强度方向相反，可知此电场线的指向应从B→A，这就有三种可能性：一是这一电场是个匀强电场，试探电荷受恒定的电场力，向B做匀加速运动；二是B处有正点电荷场源，则越靠近B处场强越大，负电荷会受到越来越大的电场力，加速度应越来越大；三是A处有负点电荷场源，则越远离A时场强越小，负检验电荷受到的电场力越来越小，加速度越来越小．答案：D6．(2011·全国卷)一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是(虚线是曲线在b点的切线)( )图9解析：物体做曲线运动时，速度方向是曲线上某点的切线方向，而带负电粒子所受电场力的方向与电场强度的方向相反；又由曲线运动时轨迹应该夹在合外力和速度之间并且弯向合外力一侧，而又要求此过程速率逐渐减小，则电场力应该做负功，所以力与速度的夹角应该是钝角，综合可得D正确．答案：D图107．(2010年海南卷)如图10，M、N和P是以MN为直径的半圆弧上的三点，O点为半圆弧的圆心，∠MOP＝60°.电荷量相等、符号相反的两个点电荷分别置于M、N两点，这时O点电场强度的大小为E1；若将N点处的点电荷移至P 点，则O点的场强大小变为E2，E1与E2之比为( )A．1∶2 B．2∶1C．2∶ 3 D．4∶ 3图11解析：设每一个点电荷单独在O点产生的场强为E0；则两点电荷分别在M、N点产生的场强矢量和为2E0；若将N点处的点电荷移至P点，假始N为负电荷，M为正电荷，产生的场强如右图所示，则合场强为E0.本题正确选项B.答案：B8．如下图所示，甲、乙两带电小球的质量均为m，所带电荷量分别为q和－q，两球间用绝缘细线连接，甲球又用绝缘细线悬挂在天花板上，在两球所在空间有水平向左的匀强电场，电场强度为E，平衡时细线都被拉紧，则平衡时的位置可能是( )图12图13解析：先分析乙球受力，如图13(a)所示，乙球受到重力mg、电场力qE、库仑力F及线拉力T2，T2和F方向相同．由于乙球受力平衡，二球连线必须向右方倾斜θ角，且(T2＋F)sinθ＝qE①再分析甲球受力(也可以研究甲、乙系统)：甲受到重力mg、下连线拉力T2、电场力qE、库仑力F及上连线拉力T1，如图13(b)所示，由①式可知，qE、mg、F 和T 2四个力的合力竖直向下，所以T 1一定竖直向上．选A.答案：A二、非选择题(9、10题各10分，11、12题各20分，共60分)图149．如图14所示，质量为m 、电荷量为q 的质点，在静电力作用下以恒定速率v 沿圆弧从A 点运动到B 点，其速度方向改变的角度为θ(弧度)，AB 弧长为s ，则AB 弧中点的场强大小E ＝________.解析：由题意可知带电粒子在做匀速圆周运动，其向心力的来源就是静电力，由题图可知R ＝s θ，F ＝m v 2R ＝mv 2θ/s ，所以E ＝F q ＝mv 2θqs. 答案：mv 2θqs图1510．如图15，带电荷量为＋q 的点电荷与均匀带电薄板相距为2d ，点电荷到带电薄板的垂线通过板的几何中心．若图中a 点处的电场强度为零，根据对称性，带电薄板在图中b 点处产生的电场强度大小为________，方向________．(静电力常量为k )．解析：点电荷＋q 在a 处产生的场强为kqd 2，方向水平向左，故带电薄板在a处的场强为kqd 2，方向水平向右，由对称性知，带电薄板在b 处的场强为kqd 2，方向水平向左．答案：kqd 2 水平向左(或垂直于薄板向左)图1611．一个质量m ＝30 g ，带电荷量为q ＝－1.7×10－8C 的半径极小的小球，用丝线悬挂在某匀强电场中，电场线水平，当小球静止时，测得悬线与竖直方向成30°夹角．如图16所示，求该电场的场强大小，并说明场强方向．图17解析：如图17所示经受力分析可判断出小球所受电场力方向水平向左． 因此场强方向向右，Eq ＝mg tan30°，E ＝1.0×107 N/C.答案：1.0×107 N/C 方向水平向右12．如图18所示，带正电小球质量为m ＝1×10－2kg ，带电荷量为q ＝1×10－6C ，置于光滑绝缘水平面上的A 点．当空间存在着斜向上的匀强电场时，该小球从静止开始始终沿水平面做匀加速直线运动，当运动到B 点时，测得其速度v B ＝1.5 m/s ，此时小球的位移为s ＝0.15 m ．求此匀强电场场强E 的取值范围．(g 取10 m/s 2)．图18某同学求解如下：设电场方向与水平面之间夹角为θ，由动能定理qEs cos θ＝12mv 2B －0得E ＝mv 2B2qs cos θ＝7.5×104cos θV/m ，由题可知θ>0，所以当E >7.5×104 V/m 时，小球始终沿水平面做匀加速直线运动．经检查，计算无误，该同学所得结论是否有不完善之处？若有请予以补充． 解析：该同学所得结论有不完善之处．为使小球始终沿水平面运动，电场力在竖直方向的分力必须小于等于重力qE sin θ≤mg ①所以tan θ≤mgmv 2B 2s ＝2sg v 2B ＝2×0.15×102.25＝43② E ≤mgq sin θ＝1×10－2×101×10－6×45V/m ＝1.25×105 V/m即7.5×104 V/m<E ≤1.25×105 V/m.答案：有不完善之处 E 的取值范围应为7.5×104 V/m<E ≤1.25×105 V/m.。

3电场强度一、电场与电场强度1.电场及其性质电荷的周围存在着由它产生的电场，电荷之间的作用是通过电场发生的.电场的基本性质是对放入其中的电荷有力的作用.2.场源电荷和试探电荷场源电荷是激发或产生我们正在研究的电场的电荷.试探电荷是用来检验电场是否存在及其强弱分布情况的电荷.3.电场强度(1)定义及公式：试探电荷在电场中某个位置所受的力与它的电荷量的比值叫电场强度.公式E＝Fq，单位牛每库，符号为N/C.(2)物理意义：表示电场的强弱和方向.(3)方向：与正电荷在该点正电荷所受的静电力的方向相同，与负电荷在该点所受的静电力方向相反.二、点电荷的电场1.真空中点电荷的电场(1)场强公式：E＝k Qr2，其中k是静电力常量，Q是场源电荷的电荷量.(2)方向：当Q为正电荷时，E的方向沿半径向外；当Q为负电荷时，E的方向沿半径向内.2.电场强度的叠加场强是矢量，如果场源是多个点电荷时，电场中某点的电场强度为各个点电荷单独在该点产生的电场强度的矢量和.电场强度是矢量，合成时遵循矢量运算法则(平行四边形定则或三角形定则)，常用的方法有图解法、解析法、正交分解法等；对于同一直线上电场强度的合成，可先规定正方向，进而把矢量运算转化成代数运算.3.E＝F与E＝kQ2的比较：本质区别定义式决定式适用范围一切电场真空中点电荷的电场Q与q的意义q为检验(试探)电荷的电荷量Q为场源电荷的电荷量关系理解E的大小与F、q的大小无关E的大小与Q成正比三、电场线与匀强电场1.电场线(1)电场线：电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度方向，电场线不是实际存在的线，而是为了形象描述电场而假想的线.(2)几种特殊的电场线分布，如图所示.(3)电场线的特点①电场线从正电荷或无限远出发，终止于无限远或负电荷.②电场线在电场中不相交.③在同一电场中，电场强度较大的地方电场线较密，电场强度较小的地方电场线较疏.2.匀强电场(1)定义：如果电场中各点电场强度大小相等、方向相同，这个电场就叫做匀强电场.(2)特点：①电场方向处处相同，电场线是平行直线.②场强大小处处相等，电场线间隔相等.1(多选)在电场中某点放入正点电荷q，它受到的电场力F方向向右.当放入负点电荷q时，它受到的电场力F方向向左.下列说法正确的是()A.该点放入正电荷时，电场强度方向向右；放入负电荷时，电场强度方向向左B.该点电场强度大小为E＝F qC.该点放入2q的正点电荷时，电场强度变为原来的2倍D.该点电场强度的方向向右2真空中O点放一个点电荷Q＝＋1.0×10－9 C，直线MN通过O点，OM的距离r ＝30 cm，M点放一个点电荷q＝－1.0×10－10 C，如图所示.求：(1)q在M点受到的作用力；(2)M点的场强；(3)拿走q后M点的场强；(4)M、N两点的场强哪点大？3某电场的电场线分布如图所示，下列说法正确的是()A.c点的电场强度大于b点的电场强度B.若将一试探电荷＋q由a点静止释放，它将沿电场线运动到b点C.b点的电场强度大于d点的电场强度D.a点和b点的电场强度的方向相同4一个试探电荷在电场中某点受到的电场力为F，这一点的电场强度为E，在下图中能正确反映q、E、F三者关系的是()5A、B是一条电场线上的两个点，一带负电的微粒仅在静电力作用下以一定的初速度从A点沿电场线运动到B点，其v－t图象如图所示.则此电场的电场线分布可能是()6如图所示，真空中O点有一点电荷，在它产生的电场中有a、b两点，a点的场强大小为E a，方向与ab连线成60°角，b点的场强大小为E b，方向与ab连线成30°角.关于a、b两点场强大小E a、E b的关系，以下结论正确的是()A.E a＝33E b B.E a＝13E b C.E a＝3E b D.E a＝3E b7下列选项中的各14圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各14圆环间彼此绝缘.坐标原点O处电场强度最大的是()8如图所示，M、N和P是以MN为直径的半圆弧上的三点，O点为半圆弧的圆心，∠MOP＝60°.电荷量相等、符号相反的两个点电荷分别置于M、N两点，这时O点电场强度的大小为E1；若将N点处的点电荷移至P点，则O点的电场强度大小变为E2.那么，E1与E2之比为()A.1∶2B.2∶1C.2∶ 3D.4∶ 39如图所示，实线表示匀强电场中的一组电场线，一带电粒子(不计重力)经过电场区域后的轨迹如图中虚线所示，a、b是轨迹上的两点，关于粒子的运动情况，下列说法中可能的是()A.该粒子带正电荷，运动方向为由a至bB.该粒子带负电荷，运动方向为由a至bC.该粒子带正电荷，运动方向为由b至aD.该粒子带负电荷，运动方向为由b至a3 电场强度 1 答案 BD解析 放入正电荷和负电荷时，该点的场强均向右，故A 错误，D 正确；根据电场强度的定义可知B 正确.该点放入2q 的正点电荷时，电场力变为原来的2倍，电场强度不变，故C 错误. 2 答案 (1)1.0×10－8 N ，方向沿MO 指向Q(2)100 N/C ，方向沿OM 连线背离Q(3)100 N/C ，方向沿OM 连线背离Q(4)M 点场强大解析 (1)根据库仑定律，得F M ＝k Qq r 2＝9.0×109×1.0×10－9×1.0×10－100.32 N＝1.0×10－8 N.因为Q 为正电，q 为负电，库仑力是吸引力，所以力的方向沿MO 指向Q .(2)M 点的场强E M ＝F M q ＝1.0×10－81.0×10－10N/C ＝100 N/C ，其方向沿OM 连线背离Q ，因为它的方向跟正电荷所受电场力的方向相同.(3)场强是反映电场的力的性质的物理量，它是由形成电场的电荷Q 及场中位置决定的，与试探电荷q 是否存在无关.故M 点的场强仍为100 N/C ，方向沿OM 连线背离Q .(4)由E ∝1r 2得M 点场强大.3 答案 C解析 电场线的疏密表征了电场强度的大小，由题图可知E a ＜E b ，E d ＞E c ，E b ＞E d ，E a ＞E c ，故选项C 正确，选项A 错误；由于电场线是曲线，由a 点静止释放的正电荷不可能沿电场线运动，故选项B 错误；电场线的切线方向为该点电场强度的方向，a 点和b 点的切线不在同一条直线上，故选项D 错误.4 答案 D解析 电场中某点的电场强度由电场本身的性质决定，与放入该点的试探电荷及其所受电场力无关，A 、B 错误；试探电荷在该点受到的电场力F ＝Eq ，F 正比于q ，C 错误，D 正确.故选D. 5 答案 A解析 负点电荷在电场力的作用下由A 运动到B ，并由v －t 图象知：负点电荷做加速度逐渐增大的减速运动.由F ＝ma 得电场力越来越大，即A →B 电场强度越来越大，电场线分布越来越密.又由于负电荷所受电场力方向与速度方向相反，由B 到A ，故场强方向为由A 到B ，故A 选项正确. 6 答案 D解析 由题图可知，r b ＝3r a ，再由E ＝kQ r 2可知，E a E b ＝r 2b r 2a＝31，故D 正确. 7 答案 B解析 根据对称性和矢量叠加，D 项O 点的场强为零，C 项等效为第二象限内电荷在O 点产生的电场，大小与A 项的相等，B 项正、负电荷在O 点产生的场强大小相等，方向互相垂直，合场强是其中一个的2倍，也是A 、C 项场强的2倍，因此B 项正确.8 答案 B解析 依题意，因为M 、N 两点都在圆周上，距O 点的距离相等，合电场强度为E 1，则每个点电荷在O 点产生的电场强度为E 12，当N 点处的点电荷移至P 点时，O 点的电场强度如图所示，合电场强度大小为E 2＝E 12，则E 1E 2＝21，选项B 正确.9 答案 BD解析 带电粒子只受电场力，又做曲线运动，合外力应指向曲线弯曲的内侧，即电场力向左，所以粒子带负电，其运动方向既可能是由a 到b ，也可能是由b 到a ，故B 、D 正确.。

1-3电场 电场强度和电场线考试要点：1、了解电场、电场强度、电场线的概念及相互关系。

2、理解电场强度的物理意义、定义式、知道点电荷电场强度公式。

3、区分场源电荷与检验电荷的不同。

正确认识定义式与点电荷电场公式的关系。

4、了解各种基本电场的电场线情况。

电场线与运动的关系。

考试重点：电场强度定义、电场线考试难点：电场强度定义与意义【知识点回顾】（一）电场1、电场——电荷周围空间存在的一种特殊物质。

电场电荷作用的媒介，对放入其中的电荷会产生力的作用。

又具有能的作用。

（二）电场强度根据电场的基本性质——对放入电场中的电荷会产生力的作用。

1、定义：E= F/q ，单位：F/N; q/C; E(N/C)方向：正电，E 与F 同向，负电：E 与F 反向。

讨论：（1）比值定义：E= F/q ， 则能说E 与F 成正比，E 与q 成反比吗？（不：当q 加倍，F 加倍，但E 不变。

）E 由q 、F 来决定吗？（E 虽然由它们来定义，但并不由它们决定。

由场源电荷决定）回顾：R=U/T ，ρ=m/v ，同样道理。

2、点电荷的电场（在距Q 为R 处的电场）推理：放入电荷q ，受力为2rQq k F =；电场强度为：22r Q k qr Qq k q F E === 说明：① E 大小：E ∝Q ；E ∝1/r 2; E 方向：沿连线+Q 向外；-Q 向里。

② 两个公式比较：qF E =；定义式，适用于一切情况。

E 并不由F 、q 决定。

2r Q kE =，只适用于真空点电荷电场。

E 由Q 、R 决定。

③ 求F 两种方法：F=qE, q r Q k r Qq k F )(22== 公式括号内的意义？ ④ 比方：电场——风场；场源电荷——电风扇；检验电荷q ——检测的纸片。

(3)多个点电荷电场：为各个点电荷产生电场强度的矢量和。

..21++=E E E ρρρ如图1，等量异种电中垂线上各点电场方向？大小如何变化？图2例：如图,q B =1×10-6C, r=1m, F B =1.8×10-2N,求：① E B ；q A ; ②若q B ′=0.2×10-6C; E B =? ③ AC=2m; E C =?解：① E B =F/q B =1.8×104N/C C C kr E q A A 69421021091108.1-⨯=⨯⨯⨯== ② E B 不变，F 变大为原来的5倍；③ 由2rQ k E =，R 为2倍，则E 为B 点的1/4；E C =1.8×104/4=0.45×104N/C.（三）电场线——各点的切线方向都与该点的电场强度方向一致的有方向曲线（假想曲线），1、电场线与电场强度：电场线切线方向——E 方向；疏密程度——E 大小；2、特点：不相交、不重合、不中断（无电荷处）、不闭合、起于正电荷，止于负电荷。

第3节电场电场强度和电场线1．电场是电荷周围存在的一种特殊物质，它对放入其中的电荷有力的作用。

2．电场强度是用来描述电场的力的性质的物理量，其定义式为E＝F q。

3．电场强度是矢量，电场中某点的电场强度的方向规定为正电荷在该点所受的静电力的方向。

4．电场线是为了形象描述电场而引入的假想的线，是由英国物理学家法拉第首先提出的。

其疏密程度表示电场的强弱，其每点的切线方向表示该点的电场强度的方向。

5．匀强电场中各点电场强度的大小相等、方向相同，其电场线是间隔相等的平行直线。

一、电场1．电场的概念与根本性质2．电场力电场对电荷的作用力。

3．静电场静止电荷周围产生的电场。

二、电场强度1．检验电荷和场源电荷 (1)检验电荷(2)场源电荷如果电场是由某个带电体激发产生的，那么该带电体所带的电荷称为场源电荷或源电荷。

2．电场强度(1)定义：放入电场中某处的检验电荷受到的电场力跟它的电荷量的比值。

(2)公式：E ＝Fq。

(3)单位：牛每库，符号N/C 。

(4)方向：电场强度是矢量，规定某点电场强度的方向跟正电荷在该点所受的静电力的方向相同。

负电荷在电场中某点所受的静电力的方向跟该点电场强度的方向相反。

3．真空中点电荷的场强 (1)大小：E ＝k Qr 2。

(2)方向①正点电荷：某点P 的场强方向沿着二者连线背离正电荷，如图1-3-1甲所示。

图1-3-1②负点电荷：某点P 的场强方向沿着二者连线指向负电荷，如图乙所示。

三、电场线 1．概念电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度方向。

2．特点(1)曲线上切线方向表示该点的场强方向。

(2)起始于正电荷(或无穷远)终止于负电荷(或无穷远)，电场线不闭合。

(3)任意两条电场线不相交。

(4)电场线的疏密表示场强的强弱。

(5)电场线是为了形象描述电场而假想的曲线，实际并不存在。

3．几种常见典型电场的电场线电场电场线形状简要描述正点电荷光辉四射，发散状负点电荷众矢之的，会聚状等量正点电荷势不两立，相斥状等量异种点电荷手牵手，心连心，相吸状匀强电场互相平行等间距的直线1．自主思考——判一判(1)在电场中的电荷，不管是静止的还是运动的，都受到电场力的作用。
