9.3 电场 电场强度（含答案）-2024-2025学年高二物理同步精品讲义（人教版2019必修第三册)9.3 电场 电场强度学习目标1．知道电荷间相互作用是通过电场发生的，知道电场是客观存在的一种特殊物质。
2．理解电场强度的概念及其定义，会根据电场强度的定义进行有关的计算。
知道电场强度是矢量，知道电场强度的方向是怎样规定的。
3．知道电场的叠加原理，并应用这个原理进行简单的计算。
4．能识别常见电场的电场线特征，理解匀强电场的定义及电场线分布特征。
重点：理解电场、电场强度的概念，并会根据电场强度的定义进行有关的计算。
难点：电场强度概念的建立和理解。
知识点一、电场1．概念：电荷周围存在的一种特殊物质。
带电体间的相互作用是通过周围的电场发生的。
2．静电场：是静止的电荷产生的电场。
3．基本性质：对放入其中的电荷有力的作用。
4．对电场的理解（1）场与分子、原子组成的实物一样具有能量和速度，它是物质存在的一种特殊形式。
（2）场与实物是物质存在的两种不同形式。
（3）电荷的周围一定存在电场，静止电荷的周围存在着静电场。
（4）电荷间的相互作用是通过电场发生的。
知识点二、电场强度1．试探电荷（检验电荷）：用来检测电场是否存在及其强弱分布情况的电荷，是研究电场的工具。
2．场源电荷：激发或产生我们正在研究的电场的电荷，是电场的来源。
3．电场强度（1）定义：放入电场中某一点的电荷受到的电场力跟它的电荷量的比值叫做该点的电场强度。
（2）公式：E ＝Fq 单位：牛/库，符号N/C 。
（3）方向：规定为正电荷在该点受的电场力的方向。
（4）物理意义：电场强度是反映电场本身力的性质，其大小表示电场的强弱。
4．对电场强度的理解（1）电场强度反映了电场的力的性质。
（2）唯一性：电场中某点的电场强度E 是唯一的，是由电场本身的特性（形成电场的电荷及空间位置）决定的，与是否放入试探电荷、放入电荷的电性、电荷量的多少均无关。
高二物理电场强度试题答案及解析1.在如图所示的4种电场中，A、B两点电场强度相同的是()【答案】C【解析】电场强度是矢量，即有大小又有方向．2.以下关于电场和电场线的说法中正确的是()A．电场、电场线都是客观存在的物质，因此电场线不仅在空间相交，也能相切B．在电场中，凡是电场线通过的点场强不为零，不画电场线的区域内的点场强为零C．同一检验电荷在电场线密集的地方所受电场力大D．电场线是人们假想的，用以形象表示电场的强弱和方向，客观上并不存在【答案】CD【解析】电场是客观存在的，但电场线是假想的，用以形象描述电场，电场线的疏密表示了电场强度的相对大小．3.在电场中P点放一个电荷量为4×10－9C的点电荷，它受到的电场力为2×10－4N，则P点的场强为________N/C.把放在P点的点电荷的电荷量减为2×10－9C，则P点的场强为________N/C.把该点的点电荷移走，P点的场强又为______N/C.【答案】5.0×104；5.0×104；5.0×104【解析】E＝＝＝5.0×104N/C4.如图所示，A、B为两个固定的等量的同种正电荷，在它们连线的中点处有一个可以自由运动，若不计电荷C所受的重力，则关于电荷C 的正电荷C，现给电荷C一个垂直于连线的初速度v运动过程中的速度和加速度情况，下列说法正确的是()A．加速度始终增大B．加速度先增大后减小C．速度始终增大，最后趋于无穷大D．速度始终增大，最后趋于某有限值【答案】BD【解析】由电场的叠加，AB中垂线上由C向上场强为先增后减，故电荷C所受电场力向上先增后减，所以C的加速度先增后减，但速度始终增大，可知BD正确．5.如下图(a)中AB是一个点电荷电场中的电场线，图(b)则是放在电场线上a、b处的检验电荷的电量与所受电场力间的函数图线，由此可以判定()A．场源是正电荷，位于A点B．场源是正电荷，位于B点C．场源是负电荷，位于A点D．场源是负电荷，位于B点【答案】AC【解析】比值F/q表示电场强度，根据F－q图线，可知Ea >Eb.由点电荷电场强度表达式E＝K可知，ra <rb.即无论是正电荷场源还是负电荷场源，均应在A点．故正确选项为AC.6. A、B是一条电场线上的两个点，一带负电的微粒仅在电场力作用下以一定初速度从A点沿电场线运动到B点，其速度—时间图象如图所示．则这一电场可能是()【答案】A【解析】从微粒的v-t图像中可看出物体做减速运动，所以粒子的运动方向与电场力方向相反，可排除CD，因为v-t图像的斜率可表示物体的加速度大小，所以从图中可看出粒子的加速度越来越大，故电场力越来越大，即从电场线疏的地方向电场线密的地方运动，所以A正确。
高中物理必修第三册课时同步检测—电场电场强度（含解析）一、单选题1．如图所示，—个质量为30g 、带电荷量为81.710--⨯C 的半径极小的小球用丝线悬挂在某匀强电场中，电场线与水平面平行。
当小球静止时，测得悬线与竖直方向夹角为30°，则匀强电场方向和大小为(g 取10m/s 2)()A ．水平向右，5×106N/CB ．水平向右，1×107N/C C ．水平向左，5×106N/CD ．水平向左，1×107N/C【答案】B 【解析】电场力水平向左，但电荷带负电，负电荷电场力方向与电场线方向相反，故电场强度方向向右。
如图由平衡条件sin 30T qE ︒=，cos30T mg︒=解得7tan 30 1.010N /C mg E q︒==⨯故B 正确，ACD 错误。
故选B 。
2．如图所示，三根均匀带电的等长绝缘棒组成等边三角形ABC ，P 为三角形的中心，当AB 、AC 棒所带电荷量均为+2q ，BC 棒带电荷量为-2q 时，P 点场强大小为E ，现将BC 棒取走，AB 、AC 棒的电荷分布不变，则取走BC 棒后，P 点的场强大小为()A ．4EB ．3EC ．2ED ．E【答案】C【解析】因为三根棒带电量一样，P 点位于正三角形中心，所以三根棒在P 点产生的场强大小一样，设每根棒产生的场强大小为E '，则有2E E'=取走BC 棒后，P 点的场强大小为E E '''=解得2EE ''=故选C 。
3．如图所示，在点电荷Q 产生的静电场中，一带电粒子仅在电场力的作用下依次通过a 、b 、c 三个位置，其中b 点距电荷Q 最近，c 点距电荷Q 最远。
下列说法正确的是()A ．该粒子一定带正电B ．b 点的电势一定比a 、c 两点的电势高C ．粒子通过c 点时的动能小于通过b 点时的动能D ．粒子通过b 点时的加速度大于通过a 点时的加速度【答案】D【解析】A ．由于场源电荷的电性不清楚，则无法确定粒子的电性，故A 错误；B ．由于场源电荷的电性不清楚，无法确定各点的电势高低，故B 错误；C ．根据做曲线运动规律可知，场源电荷与粒子电性相同，粒子从b c →电场力做正功，动能增大，即粒子通过c 点时的动能大于通过b 点时的动能，故C 错误；D ．由公式2Q E k r =可知，b 点的场强更，粒子受到的电场力更大，由牛顿第二定律可知，粒子在b 点加速度大于a 点的加速度，故D 正确。

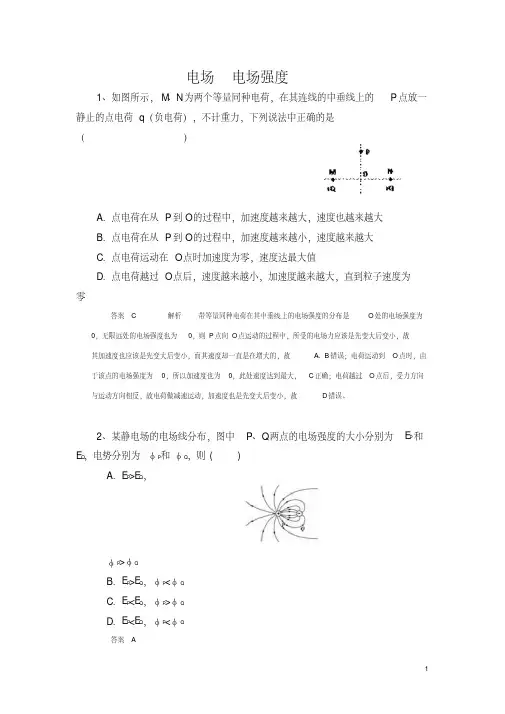

电场电场强度1、如图所示，M、N为两个等量同种电荷，在其连线的中垂线上的P点放一静止的点电荷q（负电荷），不计重力，下列说法中正确的是（）A．点电荷在从P到O的过程中，加速度越来越大，速度也越来越大B．点电荷在从P到O的过程中，加速度越来越小，速度越来越大C．点电荷运动在O点时加速度为零，速度达最大值D．点电荷越过O点后，速度越来越小，加速度越来越大，直到粒子速度为零答案 C 解析带等量同种电荷在其中垂线上的电场强度的分布是O处的电场强度为0，无限远处的电场强度也为0，则P点向O点运动的过程中，所受的电场力应该是先变大后变小，故其加速度也应该是先变大后变小，而其速度却一直是在增大的，故A、B错误；电荷运动到O点时，由于该点的电场强度为0，所以加速度也为0，此处速度达到最大，C正确；电荷越过O点后，受力方向与运动方向相反，故电荷做减速运动，加速度也是先变大后变小，故D错误。
2、某静电场的电场线分布，图中P、Q两点的电场强度的大小分别为E P和E Q，电势分别为φP和φQ，则 ( )A．E P>E Q，φP>φQB．E P>E Q，φP<φQC．E P<E Q，φP>φQD．E P<E Q，φP<φQ答案 A3、A、B是一条电场线上的两点，若在某点释放一初速为零的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图所示。
则（）A．电场力 B．电场强度C．电势 D．电势能答案 AC 解析：A、由速度图象看出，图线的斜率逐渐增大，电子的加速度增大，电子所受电场力增大，则电场力F A＜F B．故A正确．B、电子所受电场力增大，场强增大，电场强度E A＜E B．故B错误．C、由题，电子静止开始沿电场线从A运动到B，电场力的方向从A到B，电子带负电，则场强方向从B到A，根据顺着电场线电势降低可知，电势U A＜U B．故C正确．D、由速度图象看出，电子的速度增大，动能增大，根据能量守恒得知，电子的电势能减小，则电势能E A＞E B．故D错误．故选AC4、如图所示，在x轴上关于O点对称的F、G两点有等量异种电荷Q和—Q，一正方形ABCD与xO y在同一平面内，其中心在O点，则下列判断正确的是（）A．O点电场强度为零 B．A、C两点电场强度相等C．B、D两点电势相等 D．若将点电荷-q从A点移向C，电势能减小答案 B5、如图所示，在点电荷Q的电场中有a、b两点，两点到点电荷的距离r a<r b。
电场强度课后作业限时：45分钟总分：100分一、选择题(8×5′，共40分)1．在电场中的某点A放一试探电荷＋q，它所受到的电场力大小为F，方向水平向右，则A点的场强大小E A＝Fq，方向水平向右．下列说法中正确的是( )A．在A点放一个负试探电荷，A点的场强方向变为水平向左B．在A点放一个负试探电荷，它所受的电场力方向水平向左C．在A点放置一个电荷量为2q的试探电荷，则A点的场强变为2E A D．在A点放置一个电荷量为2q的试探电荷，则它所受的电场力变为2F解析：E＝Fq是电场强度的定义式，某点场强大小和方向与场源电荷有关，而与放入的试探电荷没有任何关系，故A、C错，B正确；又A点场强E A一定，放入试探电荷所受电场力大小为F＝qE A，当放入电荷量为2q的试探电荷时，试探电荷所受电场力应为2F，故D正确．答案：BD2．如图7所示的直线CE上，在A点处有一点电荷带有电荷量＋4q，在B 点处有一点电荷带有电荷量－q，则直线CE上电场强度为零的位置是( )图7A ．C 点B ．D 点C ．B 点D ．E 点解析：A 处点电荷形成的场强方向离A 而去，B 处点电荷形成的电场向B 而来，A 、B 两处点电荷的电场只有在A 的左侧和B 的右侧才能方向相反．再根据A 电荷的电荷量大于B 电荷的电荷量，欲使两电荷在线上某点产生的合场强为零，该点须离A 较远而离B 较近，故合场强为零的点，只能在B 的右侧，设该点离B 点距离为x ，则有k ·4q 2r ＋x 2＝kq x 2即(2r ＋x )2＝4x 2，故x ＝2r ，即合场强为零的点是E 点．答案：D3．在正电荷Q 形成的电场中的P 点放一点电荷，其电荷量为＋q ，P 点距Q 点为r ，＋q 受电场力为F ，则P 点的电场强度为( )A.F QB.F qC.kqr 2 D.kQr 2解析：电场强度的定义式E ＝F q中，q 为检验电荷的电荷量，由此可判定B 正确，再将库仑定律F ＝k Qqr 2代入上式或直接应用点电荷的场强公式，即可得知D选项正确．故本题的正确选项为B 、D.答案：BD4．如下图所示，正电荷q 在电场中由P 向Q 做加速运动，而且加速度越来越大，由此可以判定，它所在的电场是图中的( )解析：由P向Q做加速运动，故该正电荷所受电场力应向右；加速度越来越大，说明所受电场力越来越大，即从P向Q电场线应越来越密，综合分析可知电场应是图D所示．答案：D图85．如图8所示，AB是某电场中的一条电场线，在电场线上P处自由释放一个负试探电荷时，它沿直线向B点运动．对此现象下列判断中正确的是(不计电荷重力)( )A．电荷向B做匀加速运动B．电荷向B做加速度越来越小的运动C．电荷向B做加速度越来越大的运动D．电荷向B做加速运动，加速度的变化情况不能确定解析：从静止起运动的负电荷向B运动，说明它受的电场力指向B.负电荷受的电场力方向与电场强度方向相反，可知此电场线的指向应从B→A，这就有三种可能性：一是这一电场是个匀强电场，试探电荷受恒定的电场力，向B做匀加速运动；二是B处有正点电荷场源，则越靠近B处场强越大，负电荷会受到越来越大的电场力，加速度应越来越大；三是A处有负点电荷场源，则越远离A时场强越小，负检验电荷受到的电场力越来越小，加速度越来越小．答案：D6．(2011·全国卷)一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是(虚线是曲线在b点的切线)( )图9解析：物体做曲线运动时，速度方向是曲线上某点的切线方向，而带负电粒子所受电场力的方向与电场强度的方向相反；又由曲线运动时轨迹应该夹在合外力和速度之间并且弯向合外力一侧，而又要求此过程速率逐渐减小，则电场力应该做负功，所以力与速度的夹角应该是钝角，综合可得D正确．答案：D图107．(2010年海南卷)如图10，M、N和P是以MN为直径的半圆弧上的三点，O点为半圆弧的圆心，∠MOP＝60°.电荷量相等、符号相反的两个点电荷分别置于M、N两点，这时O点电场强度的大小为E1；若将N点处的点电荷移至P 点，则O点的场强大小变为E2，E1与E2之比为( )A．1∶2 B．2∶1C．2∶ 3 D．4∶ 3图11解析：设每一个点电荷单独在O点产生的场强为E0；则两点电荷分别在M、N点产生的场强矢量和为2E0；若将N点处的点电荷移至P点，假始N为负电荷，M为正电荷，产生的场强如右图所示，则合场强为E0.本题正确选项B.答案：B8．如下图所示，甲、乙两带电小球的质量均为m，所带电荷量分别为q和－q，两球间用绝缘细线连接，甲球又用绝缘细线悬挂在天花板上，在两球所在空间有水平向左的匀强电场，电场强度为E，平衡时细线都被拉紧，则平衡时的位置可能是( )图12图13解析：先分析乙球受力，如图13(a)所示，乙球受到重力mg、电场力qE、库仑力F及线拉力T2，T2和F方向相同．由于乙球受力平衡，二球连线必须向右方倾斜θ角，且(T2＋F)sinθ＝qE①再分析甲球受力(也可以研究甲、乙系统)：甲受到重力mg、下连线拉力T2、电场力qE、库仑力F及上连线拉力T1，如图13(b)所示，由①式可知，qE、mg、F 和T 2四个力的合力竖直向下，所以T 1一定竖直向上．选A.答案：A二、非选择题(9、10题各10分，11、12题各20分，共60分)图149．如图14所示，质量为m 、电荷量为q 的质点，在静电力作用下以恒定速率v 沿圆弧从A 点运动到B 点，其速度方向改变的角度为θ(弧度)，AB 弧长为s ，则AB 弧中点的场强大小E ＝________.解析：由题意可知带电粒子在做匀速圆周运动，其向心力的来源就是静电力，由题图可知R ＝s θ，F ＝m v 2R ＝mv 2θ/s ，所以E ＝F q ＝mv 2θqs. 答案：mv 2θqs图1510．如图15，带电荷量为＋q 的点电荷与均匀带电薄板相距为2d ，点电荷到带电薄板的垂线通过板的几何中心．若图中a 点处的电场强度为零，根据对称性，带电薄板在图中b 点处产生的电场强度大小为________，方向________．(静电力常量为k )．解析：点电荷＋q 在a 处产生的场强为kqd 2，方向水平向左，故带电薄板在a处的场强为kqd 2，方向水平向右，由对称性知，带电薄板在b 处的场强为kqd 2，方向水平向左．答案：kqd 2 水平向左(或垂直于薄板向左)图1611．一个质量m ＝30 g ，带电荷量为q ＝－1.7×10－8C 的半径极小的小球，用丝线悬挂在某匀强电场中，电场线水平，当小球静止时，测得悬线与竖直方向成30°夹角．如图16所示，求该电场的场强大小，并说明场强方向．图17解析：如图17所示经受力分析可判断出小球所受电场力方向水平向左． 因此场强方向向右，Eq ＝mg tan30°，E ＝1.0×107 N/C.答案：1.0×107 N/C 方向水平向右12．如图18所示，带正电小球质量为m ＝1×10－2kg ，带电荷量为q ＝1×10－6C ，置于光滑绝缘水平面上的A 点．当空间存在着斜向上的匀强电场时，该小球从静止开始始终沿水平面做匀加速直线运动，当运动到B 点时，测得其速度v B ＝1.5 m/s ，此时小球的位移为s ＝0.15 m ．求此匀强电场场强E 的取值范围．(g 取10 m/s 2)．图18某同学求解如下：设电场方向与水平面之间夹角为θ，由动能定理qEs cos θ＝12mv 2B －0得E ＝mv 2B2qs cos θ＝7.5×104cos θV/m ，由题可知θ>0，所以当E >7.5×104 V/m 时，小球始终沿水平面做匀加速直线运动．经检查，计算无误，该同学所得结论是否有不完善之处？若有请予以补充． 解析：该同学所得结论有不完善之处．为使小球始终沿水平面运动，电场力在竖直方向的分力必须小于等于重力qE sin θ≤mg ①所以tan θ≤mgmv 2B 2s ＝2sg v 2B ＝2×0.15×102.25＝43② E ≤mgq sin θ＝1×10－2×101×10－6×45V/m ＝1.25×105 V/m即7.5×104 V/m<E ≤1.25×105 V/m.答案：有不完善之处 E 的取值范围应为7.5×104 V/m<E ≤1.25×105 V/m.。
高二物理电场强度试题答案及解析1.下列公式中，既适用于点电荷产生的静电场，也适用于匀强电场的有①场强E=F/q；②场强E=U/d；③场强E=kQ/r2；④电场力做功W=Uq；（）A．①③B．②③C．②④D．①④【答案】D【解析】①电场强度E=是用比值定义法得出的物理量，是从受力角度研究电场的物理量，适用于任意电场，故①正确；②匀强电场中沿场强方向电势降低最快，且前进相同距离电势的降低相等，故匀强电场中任意两点的间的电势差与两点沿电场线的距离成正比；故电场强度与电势差的关系公式U=Ed仅仅适用与匀强电场，故②错误；③点电荷产生的电场的场强公式E=是由电场强度的定义式和库仑定律联立得到，反映了点电荷的电场中任意一点的电场强度与该点的空间位置和场源电荷的电荷量的关系，而电场有多种，不是只有点电荷有电场，故③错误；④电场力做功与电势差的关系公式W=qU，反映了在电场中任意两点间移动电荷时，电场力做功与两点间电势差成正比，适用于任意电场，故④正确；故选D．【考点】本题考查电场强度公式的适用条件。
2.如图所示，中子内有一个电荷量为的上夸克和两个电荷量为的下夸克，3个夸克都分布在半径为 r 的同一圆周上，则3个夸克在其圆心处产生的电场强度为：A．B．C．D．【答案】 A【解析】试题分析: 一个下夸克在圆心处产生的电场强度大小为两个电荷量为的下夸克在圆心处产生的合场强大小为方向沿A→O电荷量为的上夸克在圆心处产生的电场强度大小为向沿A→O，所以3个夸克在其圆心处产生的电场强度大小，方向沿A→O．故选A【考点】电场强度；电场的叠加3.右图所示，为正电荷Q的电场，Ａ、Ｂ是电场中的两点，将电量为q=5×10－8库仑的正点电荷（试探电荷）置于A点，所受电场力为2×10－3牛，则下列判断正确的是 ( )A．将点电荷q从A点移走，则该点的电场强度为零B．将电量为q的负点电荷放于A点，A点场强大小为4.0×104N/C，方向指向CC．将电量为2q的正点电荷放于B点，A点场强大小为8.0×104 N/C，方向指向BD．B点处的电场强度小于4.0×104N/C【答案】D【解析】由电场强度定义式知电场强度大小为E=，方向沿CA方向，电场强度大小、方向与试探电荷无关，故A、C错；将负点电荷放于A点时，A点的电场强度大小及方向都不变，故B错；由点电荷的电场强度公式知距离越大，电场强度越小，故B点的电场强度小于A点电场强度，即小于4.0×104N/C，故D正确。
高中物理【电场 电场强度】专题训练典型题[A 组 基础达标练]1．关于电场，下列说法正确的是( ) A ．电场是假想的，并不是客观存在的物质 B ．描述电场的电场线是实际存在的 C ．电场对放入其中的电荷有力的作用 D ．电场对放入其中的电荷没有力的作用解析：电场是电荷周围空间里存在的一种特殊物质，电场这种物质与通常的实物不同，它不是由分子、原子所组成，但它是客观存在的，故A 错误；电场线是为了直观形象地描述电场分布，在电场中引入的一些假想的曲线，故B 错误；电场具有通常物质所具有的力和能量等客观属性，电场的力的性质表现为电场对放入其中的电荷有作用力，故C 正确，D 错误。
答案：C2．A 为已知电场中的一固定点，在A 点放一电荷量为q 的试探电荷，所受电场力为F ，A 点的电场强度为E ，则( )A ．若在A 点换上带电荷量为－q 的试探电荷，A 点电场强度方向发生变化B ．若在A 点换上电荷量为2q 的试探电荷，A 点的电场强度将变为2EC ．若在A 点移去电荷量为q 的试探电荷，A 点的电场强度变为零D ．A 点电场强度的大小、方向与试探电荷的大小、正负、有无均无关解析：电场强度E ＝Fq 是通过比值定义法得出的，其大小及方向与试探电荷无关，故放入任何电荷或不放电荷时电场强度的方向和大小均不变，故A 、B 、C 错误，D 正确。
答案：D3．如图所示是点电荷Q 周围的电场线，图中A 到Q 的距离小于B 到Q 的距离。
以下判断正确的是( )A ．Q 是正电荷，A 点的电场强度大于B 点的电场强度B ．Q 是正电荷，A 点的电场强度小于B 点的电场强度C ．Q 是负电荷，A 点的电场强度大于B 点的电场强度D ．Q 是负电荷，A 点的电场强度小于B 点的电场强度解析：正点电荷的电场线呈向外辐射状，电场线密的地方电场强度大，故A 正确。
答案：A4．(多选)在正点电荷Q 产生电场中的P 点放一试探电荷，其电荷量为＋q ，P 点与Q 的距离为r ，＋q 所受的静电力为F ，则P 点的电场强度的大小为( )A.FQ B.F q C.kq r2 D.kQ r2 解析：由电场强度的定义式E ＝Fq 可判定选项B 正确；根据点电荷的场强公式可知选项D 正确。

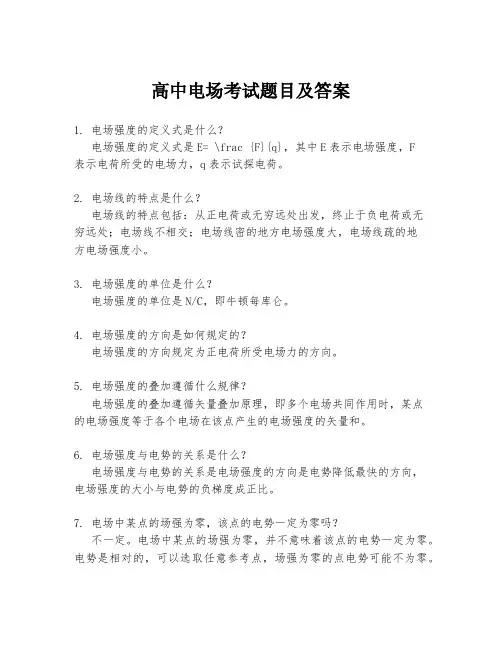

高中电场考试题目及答案1. 电场强度的定义式是什么？电场强度的定义式是E= \frac {F}{q}，其中E表示电场强度，F表示电荷所受的电场力，q表示试探电荷。
2. 电场线的特点是什么？电场线的特点包括：从正电荷或无穷远处出发，终止于负电荷或无穷远处；电场线不相交；电场线密的地方电场强度大，电场线疏的地方电场强度小。
3. 电场强度的单位是什么？电场强度的单位是N/C，即牛顿每库仑。
4. 电场强度的方向是如何规定的？电场强度的方向规定为正电荷所受电场力的方向。
5. 电场强度的叠加遵循什么规律？电场强度的叠加遵循矢量叠加原理，即多个电场共同作用时，某点的电场强度等于各个电场在该点产生的电场强度的矢量和。
6. 电场强度与电势的关系是什么？电场强度与电势的关系是电场强度的方向是电势降低最快的方向，电场强度的大小与电势的负梯度成正比。
7. 电场中某点的场强为零，该点的电势一定为零吗？不一定。
电场中某点的场强为零，并不意味着该点的电势一定为零。
电势是相对的，可以选取任意参考点，场强为零的点电势可能不为零。
8. 电容器的电容与哪些因素有关？电容器的电容与电容器的几何形状、两极板间的距离以及介质材料有关。
9. 电容器的电容公式是什么？电容器的电容公式是C= \frac {εS}{4πkd}，其中C表示电容，ε表示介质的介电常数，S表示两极板的面积，d表示两极板间的距离，k表示库仑常数。
10. 电容器的储能公式是什么？电容器的储能公式是U= \frac {1}{2}CV^{2}，其中U表示电容器储存的电能，C表示电容，V表示两极板间的电势差。
高中物理电场试题及答案解析一、选择题1. 电场强度的定义式是：A. E = F/qB. E = q/FC. E = FqD. E = Fq/q答案：A解析：电场强度E定义为单位正电荷在电场中受到的电场力F与该电荷量q的比值，即E = F/q。
2. 一个点电荷Q产生电场的电场线分布是：A. 从Q向外发散B. 从无穷远处指向QC. 从Q向无穷远处发散D. 以上都是答案：C解析：点电荷Q产生的电场线从Q向无穷远处发散，正电荷向外发散，负电荷向内收敛。
二、填空题1. 电场线从正电荷出发，终止于________。
答案：无穷远处或负电荷2. 电场中某点的场强为E，若将试探电荷加倍，则该点的场强为________。
答案：E三、计算题1. 一个点电荷q = 2 × 10⁻⁸ C，求它在距离r = 0.1 m处产生的电场强度。
答案：E = k * q / r²E = (9 × 10⁹ N·m²/C²) * (2 × 10⁻⁸ C) / (0.1 m)²E = 1800 N/C解析：根据点电荷的电场强度公式E = k * q / r²，代入数值计算即可得到答案。
2. 一个带电粒子的质量为m = 0.01 kg，带电量为q = 1.6 ×10⁻¹⁹ C，它在电场强度为E = 3000 N/C的电场中受到的电场力是多少？答案：F = q * EF = (1.6 × 10⁻¹⁹ C) * (3000 N/C)F = 4.8 × 10⁻¹⁶ N解析：根据电场力的公式F = q * E，代入已知的电荷量和电场强度即可计算出电场力。
结束语：通过本试题的练习，同学们应该对电场强度的定义、点电荷产生的电场线分布以及电场力的计算有了更深入的理解。
希望同学们能够掌握这些基本概念和计算方法，为进一步学习电场的相关知识打下坚实的基础。
高中物理电场试题及答案一、选择题1. 电场强度的定义式是：A. E = F/qB. E = q/FC. E = F * qD. E = q / F^2答案：A2. 电场线的特点是什么？A. 电场线是真实存在的B. 电场线是闭合的C. 电场线不相交D. 所有选项都正确答案：C3. 电场中某点的场强大小为E，将试探电荷从该点移动到无穷远处，电场力做的功为W。
若试探电荷的电荷量为q，那么该点的电势能为：A. -qEB. qEC. -WD. W答案：D二、填空题4. 电场强度是描述电场强弱和方向的_______，其单位是_______。
答案：物理量；N/C5. 点电荷Q产生的电场强度E与点电荷的电荷量Q成正比，与点到点电荷的距离r的平方成_______。
答案：反比三、简答题6. 请简述电场对电荷的作用力与电场强度的关系。
答案：电场对电荷的作用力F等于电场强度E与电荷量q的乘积，即F = qE。
电场强度E是电场本身的属性，与放入其中的电荷无关。
四、计算题7. 一个点电荷Q = 2 × 10^-6 C，求在距离它1 m处的电场强度。
答案：根据点电荷的电场强度公式 E = kQ/r^2，其中k是库仑常数，k = 8.99 × 10^9 N·m^2/C^2。
代入数值计算得E = (8.99 × 10^9 N·m^2/C^2) × (2 × 10^-6 C) / (1 m)^2 = 17.98 N/C。
8. 若在上述电场中放入一个电荷量为-1 × 10^-8 C的负电荷，求该负电荷所受的电场力大小。
答案：根据F = qE，代入q = -1 × 10^-8 C和E = 17.98 N/C，计算得 F = -1 × 10^-8 C × 17.98 N/C = -1.798 × 10^-6 N。
结束语：通过本试题的练习，同学们应该能够加深对电场强度、电场线、电势能以及电场力等概念的理解，并能够运用相关公式进行计算。
高三物理电场强度试题答案及解析1.如图所示，正对的平行板（矩形）电容器充电结束后保持与电源连接，电源电压恒为U，板长为l，带电油滴在极板间静止。
现设法先使油滴保持不动，上极板固定，将下极板水平向右平移l/4后再由静止释放油滴，则A．油滴将向上做匀加速直线运动B．电容器所带电荷量减小C．极板间的场强减小D．电容器储存的电场能增大【答案】B【解析】电容器一直与电源相连，则极板两端的电压不变；当下极板水平向右平移l/4时，极板间距不变，由U=Ed可得，两板间电场强度不变，则电荷受到的电场力不变，故油滴将仍不动；故AC错误；由电容的决定式可得，C减小，则由Q=UC可知，电容器两端所带电量将减小，电场能在减小；故D错误；B正确；故选：B．【考点】电容器；电场强度。
2.如图的电路可将声音信号转化为电信号，该电路中，b是固定不动的金属板，a是能在声波驱动下沿水平方向振动的镀有金属层的振动膜，a、b构成了一个电容器，且通过导线与恒定电源两极相接．若声源s做简谐运动，则a振动过程中（）A．a、b板之间的电场强度不变B．a、b板所带的电荷量不变C．a板向右位移最大时，电容器电容最大D．电路中始终有方向不变的电流【答案】C【解析】a、b间电压不变，a振动过程中，板间距离周期性变化，则由公式分析得知，a、b板间的电场强度也会周期性变化，故A错误；a振动过程中，a、b间电压不变，由公式分析得知，a、b 板所带的电量会周期性变化．故B错误；a向右的位移最大时，a、b 板间的距离最小，则a、b构成的电容器的电容最大，故C正确；a 振动过程中，a、b 板所带的电量会周期性变化，电容器放电和充电周期性交替产生，所以灵敏电流计中电流的方向也会周期性变化，故D错误。
【考点】电容器的电容；电场强度；振荡电路。
3.有两根无限长的均匀带电绝缘细杆，A1B1带正电，A2B2带负电，单位长度所带电荷量的数值相等．现将两杆正交放置(杆上电荷不会移动)如图所示，图中O为两杆的交点，并取O点作为电势的零点。
电场电场强度第一课时电场电场强度合格考达标练1.(2021河南鹤壁高中段考)如图所示,在一半径为R的圆周上均匀分布有N个绝缘带电小球(可视为质点)无间隙排列,其中A点的小球带电荷量为+4q,其余小球带电荷量为+q,此时圆心O点的电场强度大小为E,现仅撤去A点的小球,则O点的电场强度()A.大小为E,方向沿AO连线斜向下B.大小为E,方向沿AO连线斜向下2C.大小为E,方向沿AO连线斜向上3D.大小为E,方向沿AO连线斜向上4+q的小球,根据对称性及电场的叠加原理知圆心O处电场强度为0,所以圆心O点的电场强度大小等效于A点处电荷量为+3q的小球在O点产生的电场强度,方向沿AO连线斜向下;除A点小球外,其余带电荷量为+q的小球在O点处产生的合大小,有E=3kqR2电场强度大小等于在A处带电荷量为+q的小球在圆心O点产生的电场强度的大小,方向相反,A处电,方向沿AO连线斜向下,则其余带电荷量为+q 荷量为+q的小球在圆心O点产生的电场强度大小为E3的小球在O点处产生的电场强度大小为E,方向沿AO连线斜向上,故仅撤去A点的小球,O点的电场3,方向沿AO连线斜向上,C项正确,A、B、D项错误。
强度大小为E32.在同一电场中的A 、B 、C 三点分别引入检验电荷时,测得的检验电荷的电荷量和它所受静电力的函数图像如图所示,则此三点的电场强度大小E A 、E B 、E C 的关系是( ) A.E A >E B >E C B.E B >E A >E C C.E C >E A >E B D.E A >E C >E BF=Eq 可知,F -q 图线的斜率等于电场强度,由图线可知C 的斜率最大,B 的斜率最小,此三点的电场强度大小E A 、E B 、E C 的关系是E C >E A >E B ,故选项C 正确。
3.如图所示,真空中O 点有一点电荷,在它产生的电场中有A 、B 两点,A 点的电场强度大小为E A ,方向与AB 连线成60°角,B 点的电场强度大小为E B ,方向与AB 连线成30°角。
高中电场考试题目及答案一、选择题（每题3分，共30分）1. 电场中某点的电场强度方向是正电荷所受电场力的方向，那么负电荷在该点所受电场力的方向是：A. 与电场强度方向相同B. 与电场强度方向相反C. 垂直于电场强度方向D. 无法确定答案：B2. 两个等量异种电荷连线的中点，电场强度的大小是：A. 零B. 无穷大C. 等于单个电荷在该点产生的电场强度D. 等于两个电荷在该点产生的电场强度之和答案：A3. 电容器的电容与以下哪个因素无关？A. 电容器的两极板面积B. 电容器两极板间的距离C. 电容器两极板间的介质D. 电容器的电压答案：D4. 电场线的特点不包括：A. 从正电荷出发，终止于负电荷B. 电场线不相交C. 电场线是闭合的D. 电场线越密集，电场强度越大答案：C5. 电场中某点的电势与该点的电场强度大小没有直接关系，这是因为：A. 电势是标量，电场强度是矢量B. 电势与电场强度的方向无关C. 电势与电场强度的大小无关D. 电势与电场强度的分布无关答案：A6. 一个电容器充电后，其两极板间的电势差：A. 增大B. 减小C. 不变D. 无法确定答案：C7. 电场中某点的电场强度为零，该点的电势：A. 一定为零B. 一定为正C. 一定为负D. 无法确定答案：D8. 电容器充电后，若两极板间的距离增大，则其电容：A. 增大B. 减小C. 不变D. 无法确定答案：B9. 电容器的充电过程是：A. 电容器储存电荷的过程B. 电容器储存能量的过程C. 电容器储存电荷和能量的过程D. 电容器消耗能量的过程答案：C10. 电场力做功与电势能的关系是：A. 电场力做正功，电势能增加B. 电场力做负功，电势能增加C. 电场力做正功，电势能减少D. 电场力做负功，电势能减少答案：C二、填空题（每题2分，共20分）1. 电场强度的定义式为_______，其单位是_______。
答案：E = F/q；N/C2. 电场中某点的电势为φ，若将一个电荷量为q的电荷从该点移动到无穷远处，电场力做的功为_______。
第九章 第三节 电场 电场强度考点精讲与习题训练原卷版考点一：电场强度的定义和单位【技巧与方法】（1）对公式E ＝Fq的理解公式E ＝Fq 适用于任何电场，电场强度的大小可以由该式计算，但某点的电场强度只由电场本身决定。
（2）对电场强度的理解①电场强度反映了电场具有力的性质。
②唯一性：电场中某点的电场强度E 是唯一的，是由电场本身的特性(形成电场的电荷及空间位置)决定的，与是否放入试探电荷、放入试探电荷的电性、试探电荷的电荷量多少均无关。
电场中不同的位置，电场强度一般是不同的。
③矢量性：电场强度描述了电场的强弱和方向，其方向与在该点的正电荷所受静电力的方向相同，与在该点的负电荷所受静电力的方向相反。
【例1】在电场中某点放一电量为125.010C -⨯的负电荷，受到方向竖直向下、大小为83.010N -⨯的电场力，则该处的场强大小为________N/C ，方向_________；【针对训练1】关于场强的两个公式①F E q =，②2QE k r=，下列说法正确的是（ ） A ．公式①适用于任何电荷形成的电场B ．公式①中，F 是放入电场中的点电荷受的电场力，q 是产生电场电荷的电量C ．公式②只能在真空中适用且只能用于点电荷形成的电场D ．公式②中，Q 是产生电场电荷的电量考点二：点电荷与均匀球体（球壳）周围的场强【技巧与方法】（1）点电荷的电场①点电荷产生的电场的电场强度的大小：E ＝kQ r 2。
注意：r →0时，带电体不能看成点电荷，E 不是无穷大。
②方向：如果场源点电荷Q 是正电荷，某点E 的方向就是由Q 指向该点即背离Q ；如果场源点电荷Q 是负电荷，某点E 的方向就是由该点指向Q 。
【例2】如图所示为正电荷Q产生的电场，A 、B 是电场中的两点，将电荷量为8510C q -=⨯的正点电荷（试探电荷）置于A 点，所受电场力为3210N -⨯，则下列判断不正确的是（ ）A ．将点电荷q 从A 点移走，则该点的电场强度减小B ．将电荷量为q 的负点电荷放于A 点，A 点场强大小为4410N /C ⨯，方向由A 指向B C ．将电荷量为2q 的正点电荷放于A 点，A 点场强大小为4810N /C ⨯，方向由A 指向BD ．B 点处的电场强度小于4410N /C ⨯【针对训练2】在真空中的固定点电荷Q 形成的电场中，将检验电荷分别放在A 、B 两点，测得检验电荷所受电场力的大小F 与其电荷量q 的函数关系图像如图中a 、b 图线所示，则A 、B 两点与点电荷Q 的距离之比为（ ）A ．1:2B ．2:1C ．1:4D ．4:1考点三：电场强度的叠加法则【技巧与方法】(1)有多个场源电荷时，各场源点电荷在某处产生的电场强度均可用E ＝k Q r2来求得。
高一物理电场强度试题答案及解析1. 如图所示。
匀强电场的电场强度沿水平方向，现有质量为m 、带电量为+q 的一只带电小球，以速度V 0沿向右偏上300的方向进入该电场，该小球恰好做直线运动。
试求：（1）该电场的场强大小及方向。
（2）小球进入电场后在入射方向上的最大位移是多少？ 【答案】（1），向左（2）【解析】（1）由力和运动关系可得，带电小球所受电场力方向一定向左，所以场强方向向左，解得：（2）根据动能定理可得，解得：【考点】考查了带电粒子在电场中的运动2. 如图所示，真空中有两个等量异种点电荷A 、B ，M 、N 、O 是AB 连线的垂线上的点，且AO ＞OB ．一带负电的试探电荷仅受电场力作用，运动轨迹如图中实线所示，设M 、N 两点的场强大小分别E M 、E N ，电势分别为φM 、φN ．下列判断中正确的是（ ）A ．点电荷A 一定带正电B ．E M 小于E NC ．φM 大于φND ．此试探电荷在M 处的电势能小于N 处的电势能 【答案】B【解析】粒子受到的电场力指向轨迹弯曲的内侧，大致向右，而该负电荷受到的电场力指向带正电的电荷，所以B 点带的是正电，故A 错误；因为，根据等量异种点电荷电场线及等势面分布特点可知，所以小于小于，负电荷在M 处的电势能大于在N 处的电势能，故B 正确，C 错误；小于，根据负电荷在电势高处电势能大，则知此试探电荷在M 处的电势能大于N 处的电势能，故D 错误． 【考点】电势；电场强度；电势能．3. .关于静电场，下列结论普遍成立的是（ ）A ．电场强度大的地方电势高，电场强度小的地方电势低B ．电场中任意两点之间的电势差只与这两点的场强有关C ．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向D ．电场力做功与重力做功类似，均与路径无关【答案】CD【解析】电势与电场强度没有直接关系，所以电场强度大的地方电势不一定高，电场强度小的地方电势不一定低，故A 错误．由公式U=Ed 可知，两点之间的电势差与场强和两点间沿电场线方向的距离都有关，故B 错误．在正电荷或负电荷产生的静电场中，沿场强方向电势降低最快，故C 正确．电场力做功与重力做功类似，均与路径无关，只与初末两态的位置有关，选项D 正确。
高中物理电场试题及答案一、选择题（每题3分，共30分）1. 一个点电荷在电场中受到的电场力大小为F，若将该电荷的电量增加为原来的2倍，而电场强度不变，则该点电荷受到的电场力大小变为：A. FB. 2FC. 4FD. 8F2. 电场强度的方向是：A. 正电荷所受电场力的方向B. 负电荷所受电场力的方向C. 正电荷所受电场力的反方向D. 负电荷所受电场力的反方向3. 电场线是：A. 真实存在的线B. 人为引入的虚拟线C. 表示电场强度大小的线D. 表示电场强度方向的线4. 电场中某点的电势为零，该点的电场强度一定为：A. 零B. 非零C. 无法确定D. 无穷大5. 两个相同的金属球，一个带正电，一个带负电，将它们接触后分开，它们所带的电荷量将：A. 相等B. 相等但符号相反C. 相等且符号相同D. 无法确定6. 电容器的电容与电容器两极板之间的距离成：A. 正比B. 反比C. 无关D. 无法确定7. 电容器充电后，其两极板间的电压：A. 保持不变B. 逐渐减小C. 逐渐增大D. 先增大后减小8. 电容器的充电和放电过程是：A. 电荷的移动过程B. 电荷的积累过程C. 电荷的减少过程D. 电荷的转移过程9. 电场中某点的电势能与该点的电势的关系是：A. 正比B. 反比C. 无关D. 无法确定10. 电场力做功与电势能变化的关系是：A. 电场力做正功，电势能减小B. 电场力做负功，电势能减小C. 电场力做正功，电势能增加D. 电场力做负功，电势能增加二、填空题（每题3分，共30分）1. 电场强度的单位是______。
2. 电场强度的方向与______的方向相同。
3. 电场线的疏密表示电场的______。
4. 电场中某点的电势能与该点的电势成______比。
5. 电容器的电容表示电容器容纳电荷的______。
6. 电容器充电时，电容器两极板间的电压与______成正比。
7. 电容器放电时，电容器两极板间的电压与______成反比。
电场电场强度1、如图所示，M、N为两个等量同种电荷，在其连线的中垂线上的P点放一静止的点电荷q（负电荷），不计重力，下列说法中正确的是（）A．点电荷在从P到O的过程中，加速度越来越大，速度也越来越大B．点电荷在从P到O的过程中，加速度越来越小，速度越来越大C．点电荷运动在O点时加速度为零，速度达最大值D．点电荷越过O点后，速度越来越小，加速度越来越大，直到粒子速度为零答案 C 解析带等量同种电荷在其中垂线上的电场强度的分布是O处的电场强度为0，无限远处的电场强度也为0，则P点向O点运动的过程中，所受的电场力应该是先变大后变小，故其加速度也应该是先变大后变小，而其速度却一直是在增大的，故A、B错误；电荷运动到O点时，由于该点的电场强度为0，所以加速度也为0，此处速度达到最大，C正确；电荷越过O点后，受力方向与运动方向相反，故电荷做减速运动，加速度也是先变大后变小，故D错误。
2、某静电场的电场线分布，图中P、Q两点的电场强度的大小分别为E P和E，电势分别为φP和φQ，则 ( )QA．E P>E Q，φP>φQB．E P>E Q，φP<φQC．E P<E Q，φP>φQD．E P<E Q，φP<φQ答案 A3、A、B是一条电场线上的两点，若在某点释放一初速为零的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图所示。
则（）A．电场力 B．电场强度C．电势 D．电势能答案 AC 解析：A、由速度图象看出，图线的斜率逐渐增大，电子的加速度增大，电子所受电场力增大，则电场力F A＜F B．故A正确．B、电子所受电场力增大，场强增大，电场强度E A＜E B．故B错误．C、由题，电子静止开始沿电场线从A运动到B，电场力的方向从A到B，电子带负电，则场强方向从B到A，根据顺着电场线电势降低可知，电势U A＜U B．故C正确．D、由速度图象看出，电子的速度增大，动能增大，根据能量守恒得知，电子的电势能减小，则电势能E A＞E B．故D错误．故选AC4、如图所示，在x轴上关于O点对称的F、G两点有等量异种电荷Q和—Q，一正方形ABCD与xO y在同一平面内，其中心在O点，则下列判断正确的是（）A．O点电场强度为零 B．A、C两点电场强度相等C．B、D两点电势相等 D．若将点电荷-q从A点移向C，电势能减小答案 B5、如图所示，在点电荷Q的电场中有a、b两点，两点到点电荷的距离r a<r b。
设a、b两点场强大小分别为E a和E b，电势分别为φa和φb，则( ) A．E a一定大于E b，φa一定大于φbB．E a一定大于E b，φa可能小于φbC．E a一定小于E b，φa可能大于φbD．E a可能小于E b，φa可能小于φb答案 B6、如图所示，真空中O点有一点电荷，在它产生的电场中有a、b两点，a 点的场强大小为E a，方向与ab连线成60°角，b点的场强大小为E b，方向与ab 连线成30°。
关于a、b两点场强E a、E b的关系，正确的是（）A．2B．C． D．答案 B 解析：：a点到O点的距离为：R a=L ab cos60°=L ab，b点到O点距离R b=L b cos30°= L ab，根据点电荷的场强公式E=可得故E a=3E b, 故选B7、一个绝缘的刚性细圆环水平放在平面上，半径为R，质量为m，只能绕竖直轴O自由转动，圆环沿圆周均匀带电，电荷量为+Q，在A点剪下一个小缺口，其空隙长度为l（l＜＜R）。
开始时圆环静止不动，现加一个匀强电场E，让E 既垂直于轴O，又垂直于OA，如图所示，则（忽略剪下小缺口的质量）（）A．加电场后的瞬间圆环将沿逆时针转动B．加电场后的瞬间圆环将沿顺时针转动C．圆环转动的最大线速度为D．圆环转动的最大角速度为答案 BC 解析：A、B 小环受到的电场力为圆环各点受到的电场力之和，各点受到的电场力对于与O点的转动效果抵消，但是当上门剪下缺口口，所受转动效果以下面对称电荷为主，环带正电荷。
下面受到电场力水平向左，所以转动方向为顺时针，故A错误、B正确；C、D当与小孔对称部分转到左端时，电场力做功最多，速度最大，根据动能定律，，故C正确； D、由C，，，故D错误。
故选BC8、如图所示，两个等量异种点电荷对称地放在一无限大平面的两侧(两点电荷未画出)，O点是两点电荷连线与平面的交点，也是连线的中点．在平面内以O 点为圆心画两个同心圆，两圆上分别有a、b、c、d四个点，则以下说法错误的是( )A．a、c两点电场强度大小相等B．若某个检验电荷只在此电场的电场力作用下运动到c点和d点时，加速度大小一定相等C．带正电的检验电荷从a点在平面内移动到d点电势能一定减小D．检验电荷可以仅在此电场的电场力作用下在此平面内做匀速圆周运动答案 ACD。
根据电场强度的叠加原理可知，点和两点电场强度方向不同，大小也不等，A错；点到O点的距离与点到O点的距离相等，依电场强度的叠加原理可得两点电场强度大小相等，方向不同，根据牛顿第二定律可得两点的加速度大小相等，B对；因为正负点电荷位置没有明确告诉，带正电的检验电荷从a点在平面内移动到d点，电势能可能增大，也可能减小，C错；检验电荷可以仅在此电场的电场力作用下在此平面内，不可能做匀速圆周运动，因提供向心力的电场力大小在变，方向也在变，不能做匀速圆周运动，D错；从而选择错误答案为ACD。
9、如图所示，长为L、倾角为θ的光滑绝缘斜面处于水平向右的匀强由斜面底端的M点沿斜电场中。
一电荷量为+q,质量为m的小球,以初速度v,则( )面上滑,到达斜面顶端N的速度仍为vA.电场强度等于B.电场强度等于C.M、N两点的电势差为D.小球在N点的电势能大于在M点的电势能答案 A。
小球受到重力、电场力、支持力三个恒力作用,沿斜面匀速运动，必有mgsinθ=Eqcosθ,解得：E=,A正确，B错误；U MN=E·Lcosθ=，C错误；因电场力对小球做正功，小球的电势能减少，故小球在N点的电势能小于在M点的电势能，D错误。
【变式备选】(多选)如图所示，在绝缘的斜面上方，存在着匀强电场，电场方向平行于斜面向上，斜面上的带电金属块在平行于斜面的力F作用下沿斜面移动。
已知金属块在移动的过程中，力F做功32 J，金属块克服电场力做功8 J，金属块克服摩擦力做功16 J，重力势能增加18 J，则在此过程中金属块的( )A.动能减少10 JB.电势能增加24 JC.机械能减少24 JD.内能增加16 J【解析】选A、D。
由动能定理可知ΔE k=32 J-8 J-16 J-18 J=-10 J,A正确；克服电场力做功为8 J，则电势能增加8 J,B错误；机械能的改变量等于除重力以外的其他力所做的总功，故应为ΔE=32 J-8 J-16 J=8 J,C错误；物体内能的增加量等于克服摩擦力所做的功，D正确。
10、在一个等边三角形ABC顶点B和C处各放一个带电荷量相同的点电荷时，测得A处的场强大小为E，方向与BC边平行沿B指向C，如右图所示．拿走C处的点电荷后，A处电场强度情况将是（）A．大小仍为E，方向从A指向 BB．大小仍为E，方向沿BA向外C．大小变为E/2，方向不变D．不能作出结论11、如图10，光滑绝缘细杆与水平面成θ角固定，杆上套有一带正电的小球，质量为m，带电量为q；为使小球在杆上静止，可加一匀强电场，若使小球在杆上保持静止，所加电场的方向和大小可能为（ )A.垂直于杆斜向上，场强大小为B. 竖直向上，场强大小为C. 垂直于杆斜向上，场强大小为D. 水平向右，场强大小为答案 BD12、如图9（a），直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v-t图线如图9（b）所示，设a、b两点的电势分别为、，场强大小分别为、，粒子在a、b两点的电势能分别为、，不计重力，则有（）A．＞ B．＞C．＜ D．＞答案 BD13、下列选项中的各1/4圆环大小相同，所带电荷量已在图2中标出，且电荷均匀分布，各1/4圆环间彼此绝缘。
坐标原点处电场强度最大的是（）答案 B14、如图所示，A、C是以正点电荷Q为圆心的某一圆周上的两点，B是线段AC的中点．现将一正电荷从A经B移到C，则( )A．从A到C，电场力对该电荷一直做正功B．从A到C，电场力对该电荷一直不做功C．该电荷在A、B、C三点时的电势能大小关系是EB>EA＝ECD．该电荷在A、C两点时所受电场力相同答案C15、如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点处的电势为0 V，点处的电势为6 V, 点处的电势为3 V, 则电场强度的大小为（）A.200V/mB.200V/mC. 100 V/mD. 100 V/m答案 A16、如图，在正点电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN的中点。
∠M＝30°，M、N、P、F四点处的电势分别用φM、φN、φP、φF表示。
已知φM＝φN，φP＝φF，点电荷Q在M、N、P三点所在平面内，则( )A．点电荷Q一定在MP的连线上B．连接PF的线段一定在同一等势面上C．将正试探电荷从P点搬运到N点，电场力做负功D．φP大于φM答案 BD 解析该题考查点电荷形成电场的性质，解题关键要明确等势面的分布：由于φM＝φN，φP＝φF，因此点电荷应处于、中垂线的交点上，如图所示，由此可知A对，B错，D正确，由于φP＝φN，W PN＝qU PN>0，C不正确，几种特殊电场电场强度、等势面的分布是历年高考考查的重点，复习过程中要特别注意。
17、均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场。
如图所示，在半球面AB上均匀分布着正电荷，总电荷量为q，球面半径为R，CD为通过半球面顶点与球心O的轴线，在轴线上有M、N两点，OM＝ON＝2R。
已知M点的场强大小为E，则N点的场强大小为( )A．－E B． C．－E D．＋E答案 A 解析左半球面AB上的正电荷产生的电场等效为带电荷量为2q的整个球面的电场和带电荷量为－q的的右半球面的电场的合电场，则E＝－E′，E′为带电荷量为－q右半球面在M点产生场强大小。
带电荷量为－q的右半球面在M点的场强大小与带电荷量为q的左半球面AB在N点的场强大小相等，则E N＝E′＝－E＝－E，则A正确。
18、静电场在轴上的场强随的变化关系如图所示，轴正向为场强正方向，带正电的点电荷沿轴运动，则点电荷( )（A）在和处电势能相等（B）由运动到的过程电势能增大（C）由运动到的过程电场力先增大后减小（D）由运动到的过程电场力先减小后增大答案 B19、如图，M、N和P是以MN为直径的半圆弧上的三点，O点为半圆弧的圆心，∠MOP＝60°。
